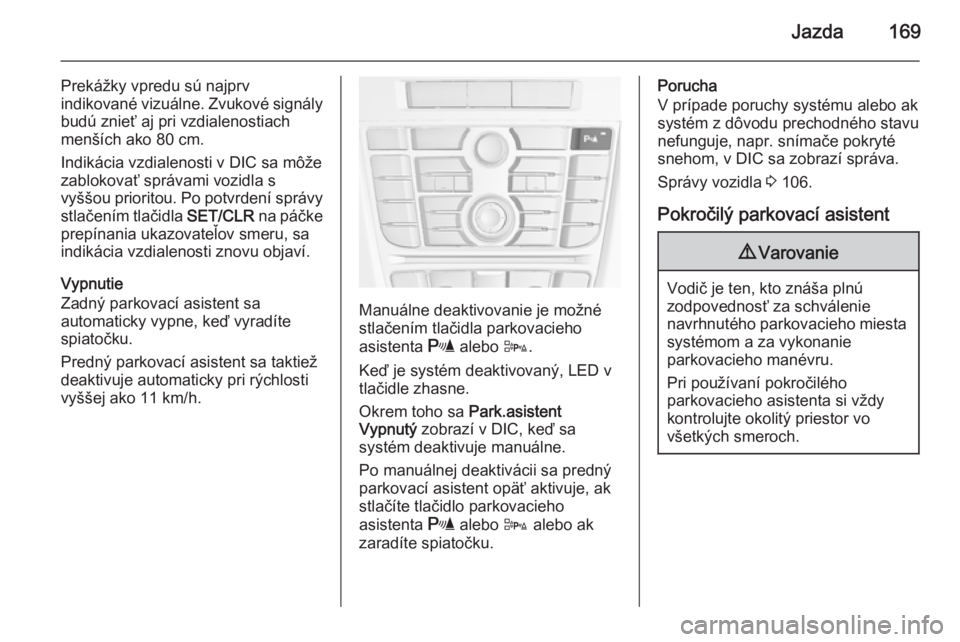

Jazda169
Prekážky vpredu sú najprv
indikované vizuálne. Zvukové signály budú znieť aj pri vzdialenostiach
menších ako 80 cm.
Indikácia vzdialenosti v DIC sa môže
zablokovať správami vozidla s
vyššou prioritou. Po potvrdení správy
stlačením tlačidla SET/CLR na páčke
prepínania ukazovateľov smeru, sa indikácia vzdialenosti znovu objaví.
Vypnutie
Zadný parkovací asistent sa
automaticky vypne, keď vyradíte
spiatočku.
Predný parkovací asistent sa taktiež deaktivuje automaticky pri rýchlosti
vyššej ako 11 km/h.
Manuálne deaktivovanie je možné
stlačením tlačidla parkovacieho
asistenta r alebo D.
Keď je systém deaktivovaný, LED v
tlačidle zhasne.
Okrem toho sa Park.asistent
Vypnutý zobrazí v DIC, keď sa
systém deaktivuje manuálne.
Po manuálnej deaktivácii sa predný
parkovací asistent opäť aktivuje, ak
stlačíte tlačidlo parkovacieho
asistenta r alebo D alebo ak
zaradíte spiatočku.
Porucha
V prípade poruchy systému alebo ak
systém z dôvodu prechodného stavu
nefunguje, napr. snímače pokryté
snehom, v DIC sa zobrazí správa.
Správy vozidla 3 106.
Pokročilý parkovací asistent9 Varovanie
Vodič je ten, kto znáša plnú
zodpovednosť za schválenie
navrhnutého parkovacieho miesta systémom a za vykonanie
parkovacieho manévru.
Pri používaní pokročilého
parkovacieho asistenta si vždy
kontrolujte okolitý priestor vo
všetkých smeroch.
Page 172 of 265

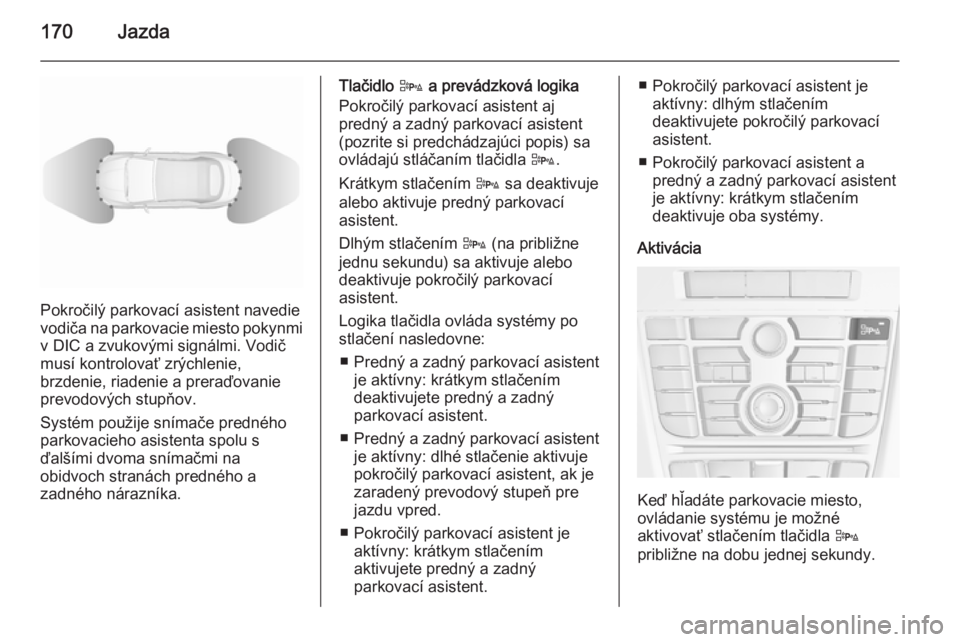

170Jazda
Pokročilý parkovací asistent navedie
vodiča na parkovacie miesto pokynmi
v DIC a zvukovými signálmi. Vodič musí kontrolovať zrýchlenie,
brzdenie, riadenie a preraďovanie
prevodových stupňov.
Systém použije snímače predného
parkovacieho asistenta spolu s
ďalšími dvoma snímačmi na
obidvoch stranách predného a
zadného nárazníka.
Tlačidlo D a prevádzková logika
Pokročilý parkovací asistent aj
predný a zadný parkovací asistent
(pozrite si predchádzajúci popis) sa
ovládajú stláčaním tlačidla D.
Krátkym stlačením D sa deaktivuje
alebo aktivuje predný parkovací
asistent.
Dlhým stlačením D (na približne
jednu sekundu) sa aktivuje alebo deaktivuje pokročilý parkovací
asistent.
Logika tlačidla ovláda systémy po
stlačení nasledovne:
■ Predný a zadný parkovací asistent je aktívny: krátkym stlačením
deaktivujete predný a zadný
parkovací asistent.
■ Predný a zadný parkovací asistent je aktívny: dlhé stlačenie aktivuje
pokročilý parkovací asistent, ak je
zaradený prevodový stupeň pre
jazdu vpred.
■ Pokročilý parkovací asistent je aktívny: krátkym stlačením
aktivujete predný a zadný
parkovací asistent.■ Pokročilý parkovací asistent je aktívny: dlhým stlačením
deaktivujete pokročilý parkovací
asistent.
■ Pokročilý parkovací asistent a predný a zadný parkovací asistent
je aktívny: krátkym stlačením
deaktivuje oba systémy.
Aktivácia
Keď hľadáte parkovacie miesto,
ovládanie systému je možné
aktivovať stlačením tlačidla D
približne na dobu jednej sekundy.
Page 173 of 265

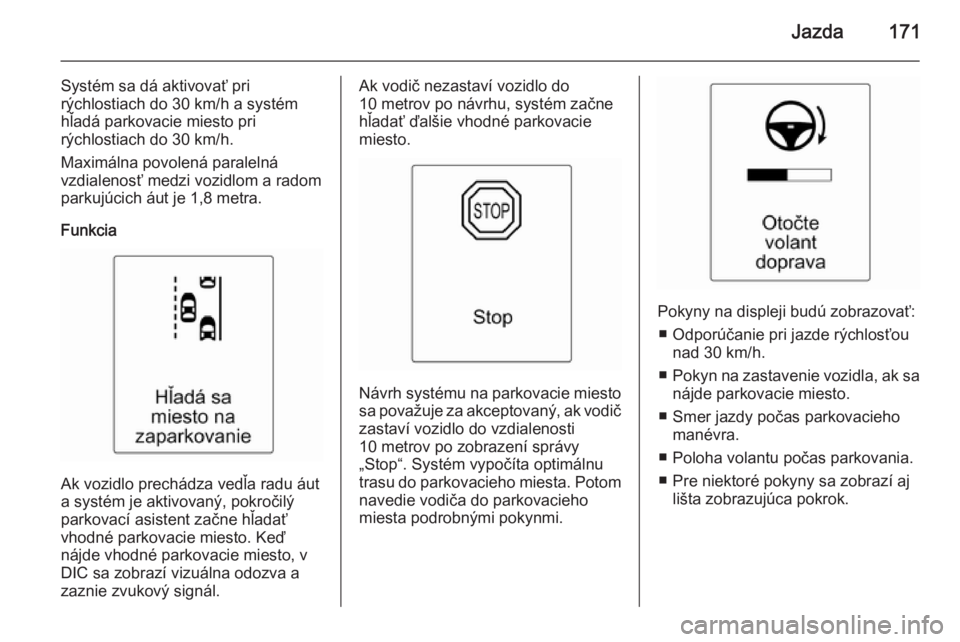

Jazda171
Systém sa dá aktivovať pri
rýchlostiach do 30 km/h a systém
hľadá parkovacie miesto pri
rýchlostiach do 30 km/h.
Maximálna povolená paralelná
vzdialenosť medzi vozidlom a radom
parkujúcich áut je 1,8 metra.
Funkcia
Ak vozidlo prechádza vedľa radu áut
a systém je aktivovaný, pokročilý
parkovací asistent začne hľadať
vhodné parkovacie miesto. Keď
nájde vhodné parkovacie miesto, v
DIC sa zobrazí vizuálna odozva a
zaznie zvukový signál.
Ak vodič nezastaví vozidlo do
10 metrov po návrhu, systém začne
hľadať ďalšie vhodné parkovacie
miesto.
Návrh systému na parkovacie miesto sa považuje za akceptovaný, ak vodič
zastaví vozidlo do vzdialenosti
10 metrov po zobrazení správy
„Stop“. Systém vypočíta optimálnu
trasu do parkovacieho miesta. Potom navedie vodiča do parkovacieho
miesta podrobnými pokynmi.
Pokyny na displeji budú zobrazovať:
■ Odporúčanie pri jazde rýchlosťou nad 30 km/h.
■ Pokyn na zastavenie vozidla, ak sa
nájde parkovacie miesto.
■ Smer jazdy počas parkovacieho manévra.
■ Poloha volantu počas parkovania. ■ Pre niektoré pokyny sa zobrazí aj lišta zobrazujúca pokrok.
Page 174 of 265
172Jazda

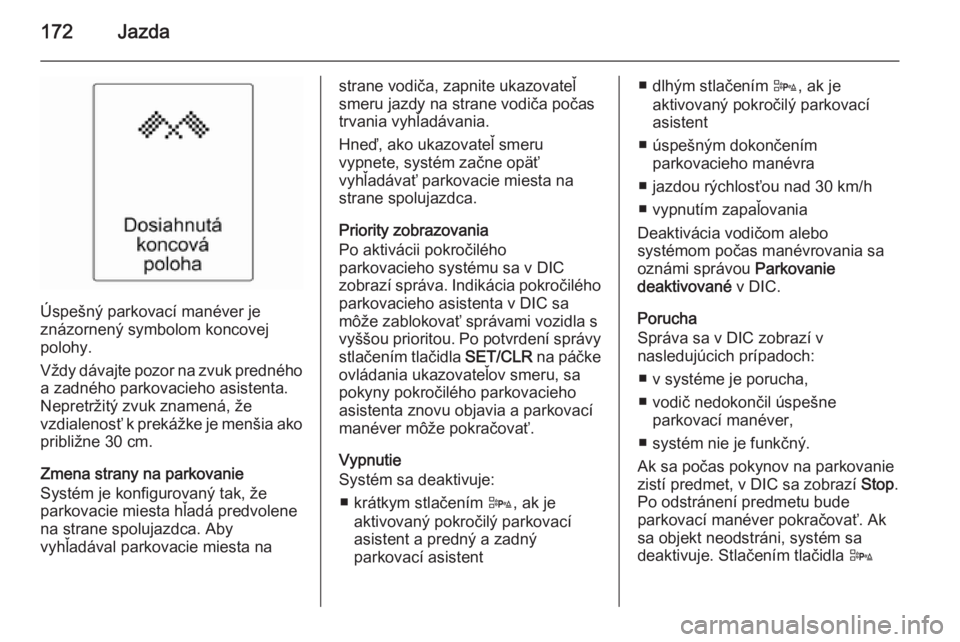

Úspešný parkovací manéver je
znázornený symbolom koncovej
polohy.
Vždy dávajte pozor na zvuk predného a zadného parkovacieho asistenta.
Nepretržitý zvuk znamená, že
vzdialenosť k prekážke je menšia ako približne 30 cm.
Zmena strany na parkovanie
Systém je konfigurovaný tak, že
parkovacie miesta hľadá predvolene
na strane spolujazdca. Aby
vyhľadával parkovacie miesta na
strane vodiča, zapnite ukazovateľ
smeru jazdy na strane vodiča počas
trvania vyhľadávania.
Hneď, ako ukazovateľ smeru
vypnete, systém začne opäť
vyhľadávať parkovacie miesta na
strane spolujazdca.
Priority zobrazovania
Po aktivácii pokročilého
parkovacieho systému sa v DIC
zobrazí správa. Indikácia pokročilého
parkovacieho asistenta v DIC sa
môže zablokovať správami vozidla s
vyššou prioritou. Po potvrdení správy
stlačením tlačidla SET/CLR na páčke
ovládania ukazovateľov smeru, sa
pokyny pokročilého parkovacieho
asistenta znovu objavia a parkovací
manéver môže pokračovať.
Vypnutie
Systém sa deaktivuje:
■ krátkym stlačením D, ak je
aktivovaný pokročilý parkovací asistent a predný a zadný
parkovací asistent■ dlhým stlačením D, ak je
aktivovaný pokročilý parkovací asistent
■ úspešným dokončením parkovacieho manévra
■ jazdou rýchlosťou nad 30 km/h
■ vypnutím zapaľovania
Deaktivácia vodičom alebo
systémom počas manévrovania sa oznámi správou Parkovanie
deaktivované v DIC.
Porucha
Správa sa v DIC zobrazí v
nasledujúcich prípadoch:
■ v systéme je porucha,
■ vodič nedokončil úspešne parkovací manéver,
■ systém nie je funkčný.
Ak sa počas pokynov na parkovanie
zistí predmet, v DIC sa zobrazí Stop.
Po odstránení predmetu bude
parkovací manéver pokračovať. Ak
sa objekt neodstráni, systém sa
deaktivuje. Stlačením tlačidla D
Page 175 of 265
Jazda173
približne na jednu sekundu sa
aktivuje systém a bude hľadať nové
parkovacie miesto.
Základné poznámky o
systémoch parkovacieho
asistenta9 Varovanie
Za určitých podmienok môže
určitý typ lesklého povrchu objektu alebo odev, rovnako tak ako určitý
typ vonkajšieho hluku spôsobiť, že systém nesprávne zaznamenáva
prekážku.
Venujte špeciálnu pozornosť
nízkym prekážkam, ktoré môžu
poškodiť dolnú časť nárazníka.
Výstraha
Výkon systému sa zníži, ak je
zakrytý, napr. ľadom alebo
snehom.
Výkon systému parkovacieho
asistenta sa môže znížiť, ak je
vozidlo naložený ťažkým
nákladom.
Špeciálne podmienky platia pre
vysoké vozidlá v blízkosti (napr.
terénne vozidlá, minivany,
dodávkové autá). Nie je možné
zaručiť identifikáciu objektu a
správnu indikáciu vzdialenosti v
hornej časti týchto vozidiel.
Systém nerozpozná objekty s
veľmi malou odrazovou plochou,
ako napr. úzke predmety alebo predmety z mäkkých látok.
Parkovacie asistenčné systémy
nerozpoznávajú objekty mimo ich
dosahu.
Poznámky
Systém parkovacieho asistenta
možno aktivovať a deaktivovať
zmenou nastavenia na informačnom
displeji. Ak je pripojená guľová hlava
prívesu, je potrebné vybrať ju v
ponuke.
Prispôsobenie vozidla 3 109.
Poznámky
Systém parkovacieho asistenta
automaticky rozpozná ťažné
zariadenie inštalované vo výrobnom závode. Po zapojení konektora sa
deaktivuje.
Je možné, že snímač zareaguje na neexistujúci objekt (rušenie
odrazmi) v dôsledku rušivých
vonkajších akustických alebo
mechanických zdrojov.
Je možné, že zdokonalený systém
parkovacieho asistenta nebude
reagovať na zmeny dostupného
priestoru na parkovanie, ktoré
nastanú potom, ako začnete
vykonávať paralelný parkovací
manéver.
Page 176 of 265
174Jazda
Poznámky
Po použití si pokročilý parkovací
asistent vyžaduje kalibráciu. Pre
optimálne navádzanie pri parkovaní
je potrebné prejsť minimálne 35 km,
vrátane niekoľkých zákrut.
Upozornenie na bočný
mŕtvy uhol Systém upozornenia na bočný mŕtvy
uhol detekuje a oznamuje predmety
na oboch stranách vozidla, ktoré sa
nachádzajú v určenej oblasti
"mŕtveho uhlu". Systém v každom
vonkajšom spätnom zrkadle vizuálne
upozorní, keď zaznamená objekty,
ktoré nemusia byť viditeľné vo
vnútornom alebo vo vonkajších
spätných zrkadlách.
Snímače systému sa nachádzajú v
nárazníku na ľavej a pravej strane
vozidla.9 Varovanie
Upozornenie na bočný mŕtvy uhol
nenahrádza pohľad vodiča.
Systém nedetekuje: ■ Vozidlá za oblasťami bočného mŕtveho uhla, ktoré sa môžu
rýchlo približovať.
■ Chodcov, cyklistov alebo zvieratá.
Pred zmenou jazdného pruhu
vždy skontrolujte všetky spätné
zrkadlá, pozrite sa cez rameno a
použite smerovku.
Keď systém zaznamená vozidlo v
oblasti mŕtveho uhla pri jazde
dopredu, ak predchádzate vozidlo
alebo ste sami predchádzaní, v
príslušnom vonkajšom spätnom
zrkadle sa rozsvieti oranžový
výstražný symbol B. Ak vodič
následne zapne smerovku, výstražný symbol B začne blikať oranžovou
farbou, ako výstraha pred zmenou
jazdného pruhu.
Poznámky
Ak je predbiehajúce vozidlo
najmenej o 10 km/h rýchlejšie ako
predbiehané vozidlo, výstražný
symbol B v príslušnom vonkajšom
spätnom zrkadle sa nerozsvieti.
Upozornenie na bočný mŕtvy uhol je
aktívne od rýchlosti 10 km/h až do
rýchlosti 140 km/h. Rýchlejšia jazda
ako 140 km/h systém deaktivuje, čo
bude indikované slabo svietiacimi
výstražnými symbolmi B v oboch
vonkajších spätných zrkadlách. Ak znovu znížite rýchlosť, výstražné
symboly zhasnú. Ak sa potom
zaznamená vozidlo v mŕtvom uhle,
Page 177 of 265
Jazda175
výstražné symboly B sa rozsvietia
ako za normálnych okolností na
príslušnej strane.
Keď vozidlo naštartujete, obe
vonkajšie spätné zrkadlá sa na chvíľu
rozsvietia, aby vám oznámili, že
systém je v prevádzke.
Systém sa dá zapnúť alebo vypnúť v
ponuke Settings (Nastavenia) na
informačnom displeji, prispôsobenie
vozidla 3 109.
Správa o deaktivácii sa zobrazí v
informačnom centre vodiča (DIC).
Detekčné oblasti Snímač systému pokrýva oblasť
približne 3 metre na oboch stranách
vozidla. Táto oblasť začína na
každom vonkajšom spätnom zrkadle
a siaha dozadu, do vzdialenosti
približne 3 metre. Výška oblasti je v
rozpätí približne od 0,5 metra do
2 metrov od zeme.
Keď vozidlo vlečie príves, systém sa deaktivuje.
Upozornenie na bočný mŕtvy uhol je navrhnuté tak, aby ignorovalo
statické predmety, ako sú zvodidlá,stĺpiky, obrubníky, steny a nosníky.
Zaparkované vozidlá alebo oproti
idúce vozidlá nie sú detekované.
Porucha Príležitostné zmeškané upozornenia
sa môžu vyskytnúť za normálnych podmienok.
Upozornenie na bočný mŕtvy uhol
nefunguje, keď je ľavý alebo pravý
okraj zadného nárazníka znečistený
bahnom, nečistotami, snehom, ľadom
alebo kašou. Pokyny pre čistenie
3 235.
V prípade poruchy systému alebo ak
systém z dôvodu prechodného stavu
nefunguje, v DIC sa zobrazí správa.
V prípade trvalej poruchy požiadajte
o pomoc v servise.
Spätná kamera Spätná kamera pomáha vodičovi pricúvaní tak, že zobrazuje pohľad na
oblasť za vozidlom.
Pohľad z kamery sa zobrazuje na
farebnom informačnom displeji.9 Varovanie
Spätná kamera nenahrádza
pohľad vodiča. Uvedomte si, že
predmety, ktoré sú mimo zorného poľa kamery a snímače
pokročilého parkovacieho
asistenta, napr. pod nárazníkom
alebo pod vozidlom, sa
nezobrazujú.
Necúvajte s vozidlom tak, že sa
budete len na informačný displej a
pred cúvaním si skontrolujte
okolitý priestor za vozidlom a
okolo vozidla.
Aktivácia
Spätná kamera sa zapína
automaticky, keď zaradíte spiatočku.
Page 178 of 265
176Jazda
Funkcia
Kamera je namontovaná medzi
osvetlením evidenčného čísla a má
zobrazovací uhol 130°.
Oblasť zobrazená kamerou je
obmedzená. Vzdialenosť obrazu
zobrazeného na displeji sa líši od
skutočnej vzdialenosti.
Vodiace čiary
Dynamické vodiace čiary sú
horizontálne čiary v metrových
intervaloch, ktoré sú premietané na
obraz za účelom určenia vzdialenosti zobrazených predmetov.Trajektória vozidla sa zobrazuje v
súlade s uhlom natočenia riadenia.
Túto funkciu je možné deaktivovať v
ponuke Nastavenia na informačnom displeji. Prispôsobenie vozidla 3 109.
Výstražné symboly
Výstražné symboly sú označené ako
trojuholníky 9 na obrázku, ktorý
zobrazuje prekážky detekované
zadnými snímačmi pokročilého
parkovacieho asistenta.
Okrem toho sa vo vrchnom riadku
informačného displeja zobrazí 9 s
upozornením na potrebu sledovania
okolia vozidla.
Page 179 of 265
Jazda177
Vrchný riadok displeja je možné
vymazať stlačením multifunkčného regulátora.
Nastavenia displeja
Navi 650/Navi 950 : jas možno
nastaviť stlačením a následným
otočením vonkajšieho prstenca
multifunkčného gombíka.
CD 600 : Jas sa nastavuje stlačením
a následným otočením
multifunkčného gombíka.
Vypnutie
Kamera sa deaktivuje pri prekročení
určitej rýchlosti jazdy vpred alebo ak
nezaradíte spiatočku po dobu
približne 10 sekúnd.
Aktiváciu alebo deaktiváciu spätnej
kamery je možné zmeniť v ponuke
Nastavenia na informačnom displeji.
Prispôsobenie vozidla 3 109.
Porucha Chybové hlásenia sa zobrazujú
pomocou 9 v hornom riadku
informačného displeja.
Spätná kamera nemusí správne
fungovať, keď:
■ Okolitý priestor je tmavý.
■ Slnko alebo lúč svetlometov svieti priamo do objektívu kamery.
■ Ľad, sneh, bahno alebo čokoľvek iné pokrýva objektív kamery.
Vyčistite objektív, opláchnite ho
vodou a utrite ho jemnou
handričkou.■ Došlo k nehode v zadnej časti vozidla.
■ Dochádza k extrémnym teplotným zmenám.
Asistent dopravných
značiek
Funkcia
Systém asistenta dopravných
značiek zisťuje určité dopravné
značky pomocou prednej kamery a
zobrazuje ich v informačnom centre
vodiča (DIC).
Page 180 of 265
178Jazda
Dopravné značky, ktoré rozpozná,
sú:Obmedzujúce a zakazujúce
dopravné značky ■ obmedzenie rýchlosti
■ zákaz predbiehania
■ koniec obmedzenia rýchlosti
■ koniec zákazu predbiehaniaDopravné značky
Začiatok a koniec:
■ diaľnice
■ cesty kategórie A
■ obytné zónyDodatkové značky ■ ďalšie pokyny k dopravným značkám
■ obmedzenie ťahania prívesu
■ obmedzenia ťahania
■ výstraha pred vlhkosťou
■ výstraha pred ľadom
■ smerové šípky
Značky s obmedzením rýchlosti a
značky zákazu predbiehania sa
zobrazujú v DIC, až kým sanedetekuje ďalšia značka s
obmedzením rýchlosti alebo koniec
obmedzenia rýchlosti alebo po
definovaný časový limit značky.
Indikácia viacerých značiek na
displeji je možná.
Výkričník v rámčeku označuje, že
bola zaznamenaná dodatková
značka, ktorú systém nedokáže
rozoznať.
Systém je aktívny až do rýchlosti
200 km/h v závislosti od svetelných
podmienok. V noci je systém aktívny pri rýchlostiach do 160 km/h.
Ak rýchlosť klesne pod 55 km/h, displej sa resetuje a obsah stránky s
dopravnými značkami sa vymaže,
napr. pri vstupe do mestskej zóny.
Zobrazí sa nasledujúce rozpoznané
obmedzenie rýchlosti.
