Page 201 of 265

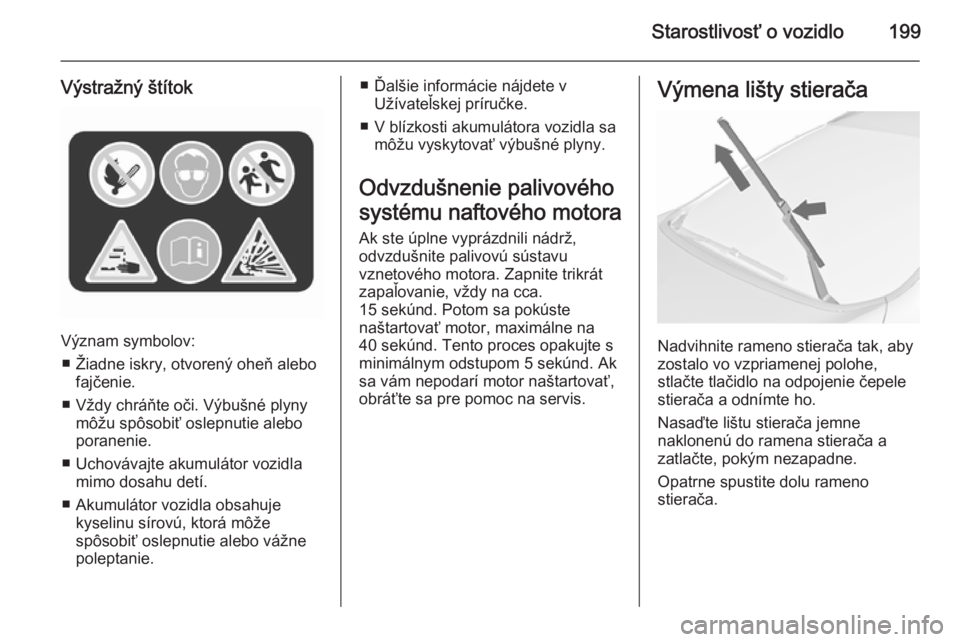

Starostlivosť o vozidlo199
Výstražný štítok
Význam symbolov:■ Žiadne iskry, otvorený oheň alebo fajčenie.
■ Vždy chráňte oči. Výbušné plyny môžu spôsobiť oslepnutie alebo
poranenie.
■ Uchovávajte akumulátor vozidla mimo dosahu detí.
■ Akumulátor vozidla obsahuje kyselinu sírovú, ktorá môže
spôsobiť oslepnutie alebo vážne
poleptanie.
■ Ďalšie informácie nájdete v Užívateľskej príručke.
■ V blízkosti akumulátora vozidla sa môžu vyskytovať výbušné plyny.
Odvzdušnenie palivového
systému naftového motora
Ak ste úplne vyprázdnili nádrž,
odvzdušnite palivovú sústavu
vznetového motora. Zapnite trikrát
zapaľovanie, vždy na cca.
15 sekúnd. Potom sa pokúste
naštartovať motor, maximálne na
40 sekúnd. Tento proces opakujte s
minimálnym odstupom 5 sekúnd. Ak
sa vám nepodarí motor naštartovať,
obráťte sa pre pomoc na servis.Výmena lišty stierača
Nadvihnite rameno stierača tak, aby
zostalo vo vzpriamenej polohe,
stlačte tlačidlo na odpojenie čepele
stierača a odnímte ho.
Nasaďte lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.
Page 202 of 265

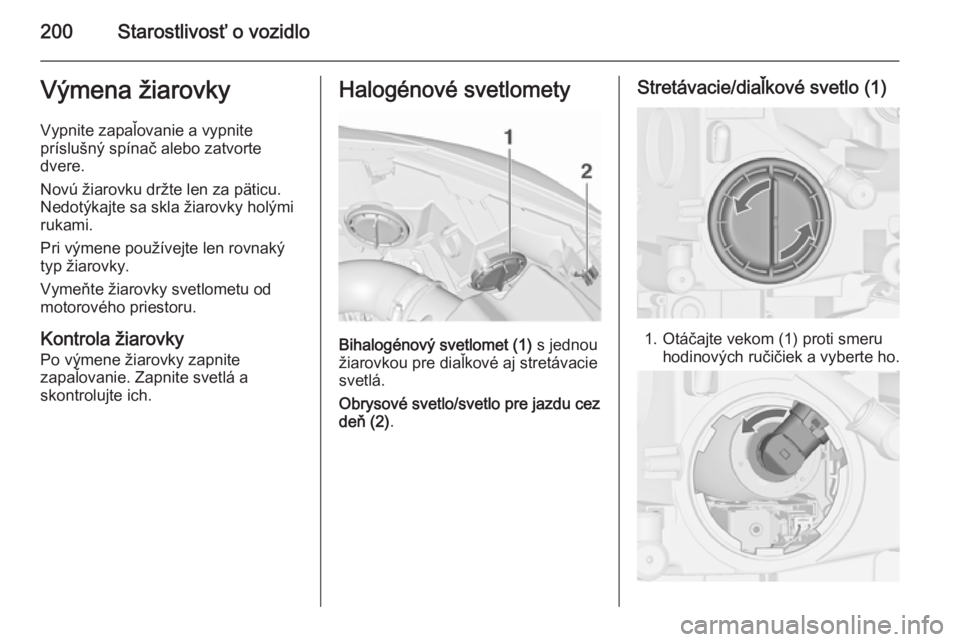

200Starostlivosť o vozidloVýmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu.
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používejte len rovnaký
typ žiarovky.
Vymeňte žiarovky svetlometu od
motorového priestoru.
Kontrola žiarovky Po výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.Halogénové svetlomety
Bihalogénový svetlomet (1) s jednou
žiarovkou pre diaľkové aj stretávacie
svetlá.
Obrysové svetlo/svetlo pre jazdu cez
deň (2) .
Stretávacie/diaľkové svetlo (1)
1. Otáčajte vekom (1) proti smeru
hodinových ručičiek a vyberte ho.
Page 203 of 265

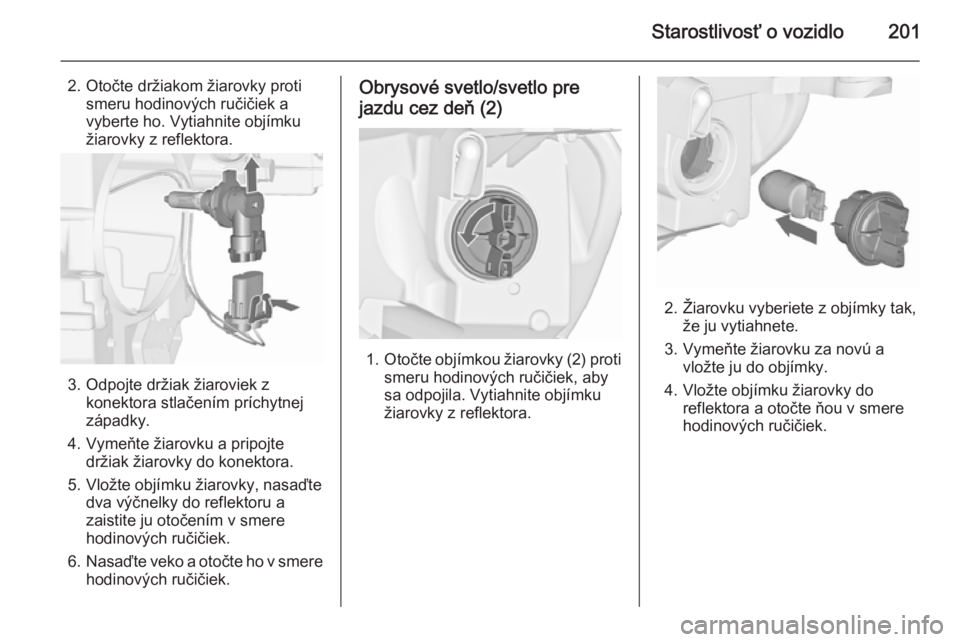

Starostlivosť o vozidlo201
2. Otočte držiakom žiarovky protismeru hodinových ručičiek a
vyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte držiak žiaroviek z konektora stlačením príchytnej
západky.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte objímku žiarovky, nasaďte dva výčnelky do reflektoru a
zaistite ju otočením v smere hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Obrysové svetlo/svetlo pre
jazdu cez deň (2)
1. Otočte objímkou žiarovky (2) proti
smeru hodinových ručičiek, aby
sa odpojila. Vytiahnite objímku
žiarovky z reflektora.
2. Žiarovku vyberiete z objímky tak, že ju vytiahnete.
3. Vymeňte žiarovku za novú a vložte ju do objímky.
4. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.
Page 204 of 265

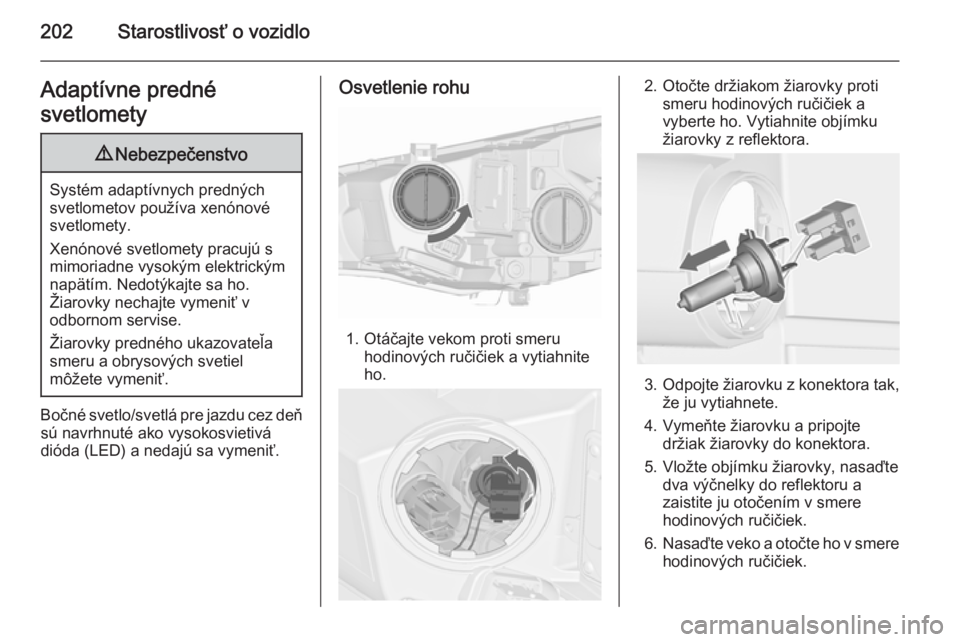

202Starostlivosť o vozidloAdaptívne predné
svetlomety9 Nebezpečenstvo
Systém adaptívnych predných
svetlometov používa xenónové svetlomety.
Xenónové svetlomety pracujú s
mimoriadne vysokým elektrickým
napätím. Nedotýkajte sa ho.
Žiarovky nechajte vymeniť v
odbornom servise.
Žiarovky predného ukazovateľa
smeru a obrysových svetiel
môžete vymeniť.
Bočné svetlo/svetlá pre jazdu cez deň sú navrhnuté ako vysokosvietivá
dióda (LED) a nedajú sa vymeniť.
Osvetlenie rohu
1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte žiarovku z konektora tak,
že ju vytiahnete.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte objímku žiarovky, nasaďte dva výčnelky do reflektoru a
zaistite ju otočením v smere hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Page 205 of 265

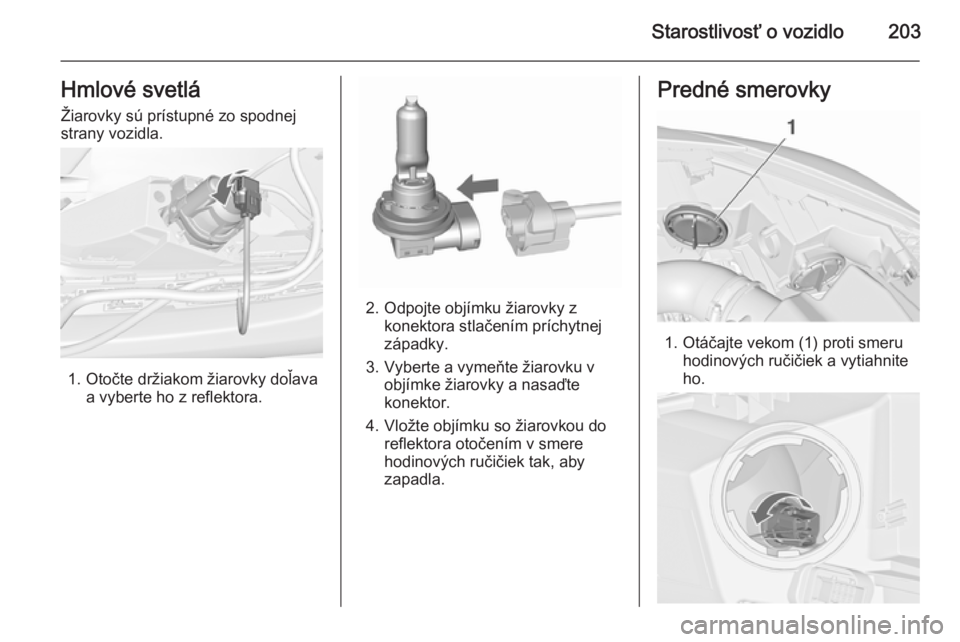

Starostlivosť o vozidlo203Hmlové svetlá
Žiarovky sú prístupné zo spodnej
strany vozidla.
1. Otočte držiakom žiarovky doľava a vyberte ho z reflektora.
2. Odpojte objímku žiarovky zkonektora stlačením príchytnej
západky.
3. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
4. Vložte objímku so žiarovkou do reflektora otočením v smere
hodinových ručičiek tak, aby
zapadla.
Predné smerovky
1. Otáčajte vekom (1) proti smeru hodinových ručičiek a vytiahnite
ho.
Page 206 of 265

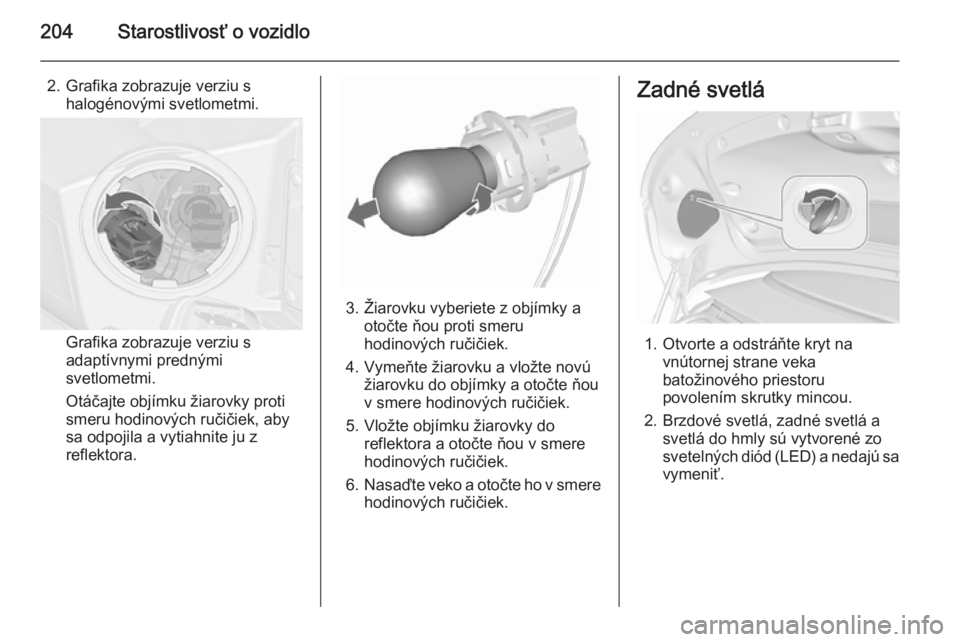

204Starostlivosť o vozidlo
2. Grafika zobrazuje verziu shalogénovými svetlometmi.
Grafika zobrazuje verziu s
adaptívnymi prednými
svetlometmi.
Otáčajte objímku žiarovky proti
smeru hodinových ručičiek, aby
sa odpojila a vytiahnite ju z reflektora.
3. Žiarovku vyberiete z objímky a otočte ňou proti smeru
hodinových ručičiek.
4. Vymeňte žiarovku a vložte novú žiarovku do objímky a otočte ňou
v smere hodinových ručičiek.
5. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Zadné svetlá
1. Otvorte a odstráňte kryt na vnútornej strane veka
batožinového priestoru
povolením skrutky mincou.
2. Brzdové svetlá, zadné svetlá a svetlá do hmly sú vytvorené zo
svetelných diód (LED) a nedajú sa vymeniť.
Page 207 of 265

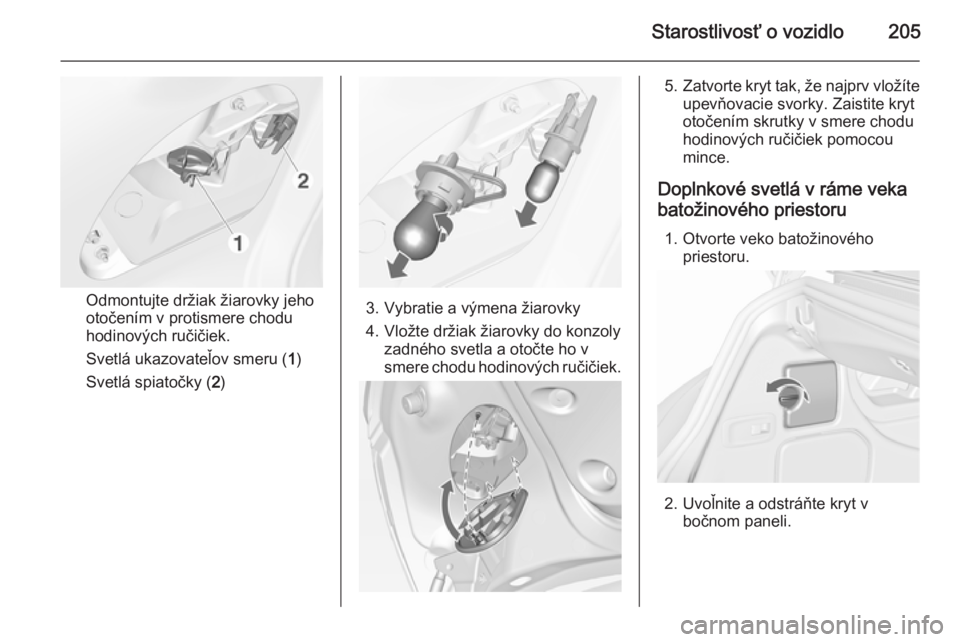

Starostlivosť o vozidlo205
Odmontujte držiak žiarovky jeho
otočením v protismere chodu
hodinových ručičiek.
Svetlá ukazovateľov smeru ( 1)
Svetlá spiatočky ( 2)3. Vybratie a výmena žiarovky
4. Vložte držiak žiarovky do konzoly zadného svetla a otočte ho v
smere chodu hodinových ručičiek.
5. Zatvorte kryt tak, že najprv vložíte
upevňovacie svorky. Zaistite kryt
otočením skrutky v smere chodu
hodinových ručičiek pomocou
mince.
Doplnkové svetlá v ráme veka
batožinového priestoru
1. Otvorte veko batožinového priestoru.
2. Uvoľnite a odstráňte kryt v
bočnom paneli.
Page 208 of 265

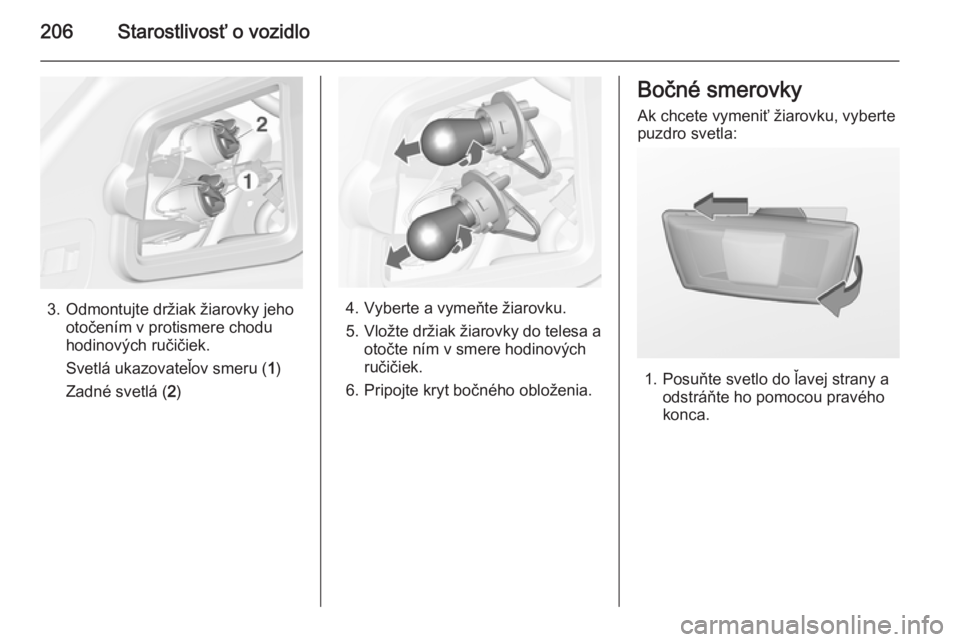

206Starostlivosť o vozidlo
3. Odmontujte držiak žiarovky jehootočením v protismere chodu
hodinových ručičiek.
Svetlá ukazovateľov smeru ( 1)
Zadné svetlá ( 2)4. Vyberte a vymeňte žiarovku.
5. Vložte držiak žiarovky do telesa a
otočte ním v smere hodinových
ručičiek.
6. Pripojte kryt bočného obloženia.
Bočné smerovky
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo do ľavej strany a odstráňte ho pomocou pravého
konca.
Page 209 of 265

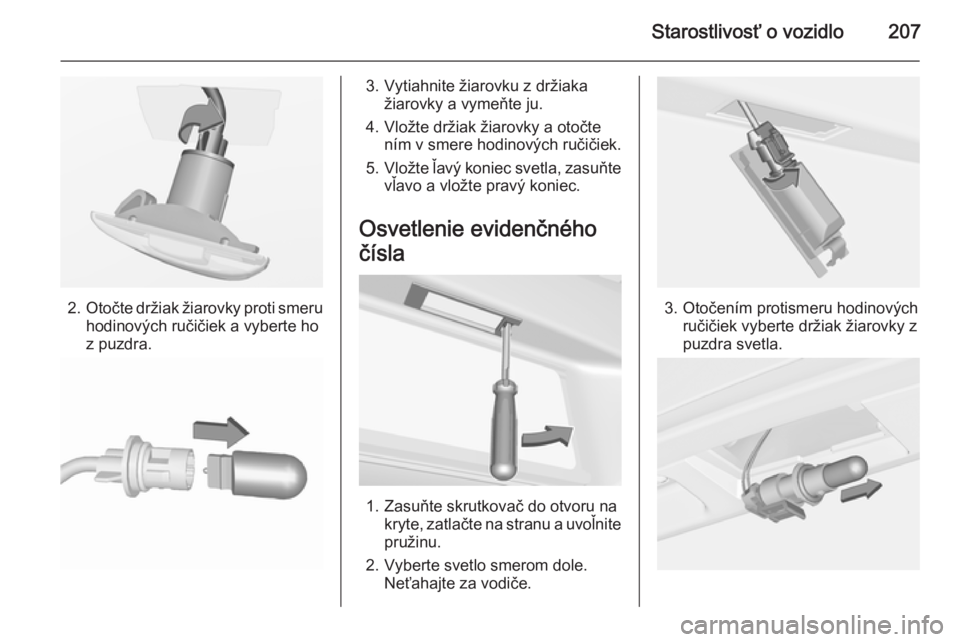

Starostlivosť o vozidlo207
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
Osvetlenie evidenčného
čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svetlo smerom dole. Neťahajte za vodiče.
3. Otočením protismeru hodinovýchručičiek vyberte držiak žiarovky z
puzdra svetla.
Page 210 of 265

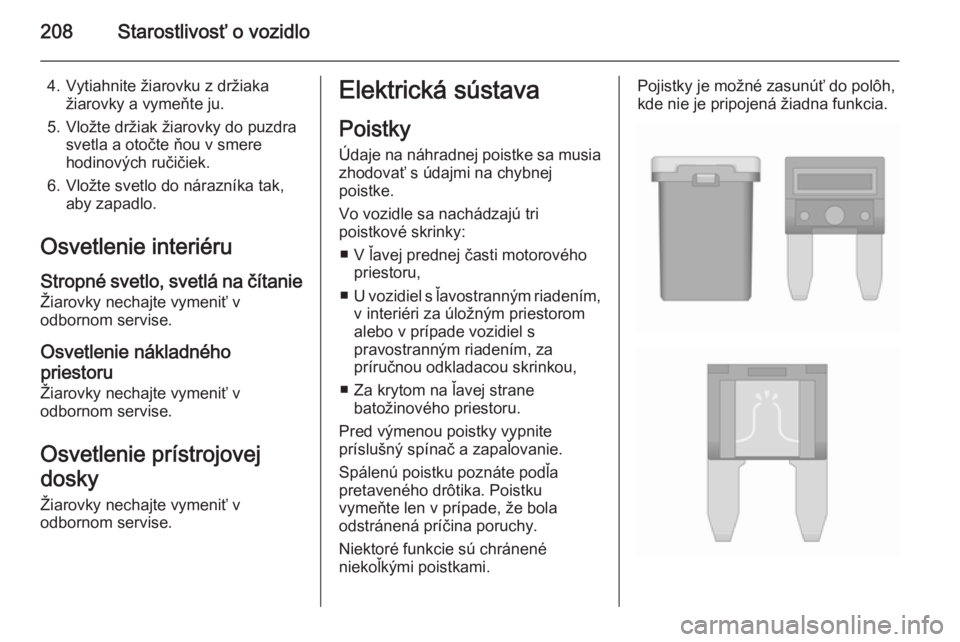

208Starostlivosť o vozidlo
4. Vytiahnite žiarovku z držiakažiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Osvetlenie interiéru
Stropné svetlo, svetlá na čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného
priestoru Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie prístrojovej
dosky
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
■ V ľavej prednej časti motorového priestoru,
■ U vozidiel s ľavostranným riadením,
v interiéri za úložným priestorom
alebo v prípade vozidiel s
pravostranným riadením, za
príručnou odkladacou skrinkou,
■ Za krytom na ľavej strane batožinového priestoru.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
