OPEL CASCADA 2015 Instruksjonsbok

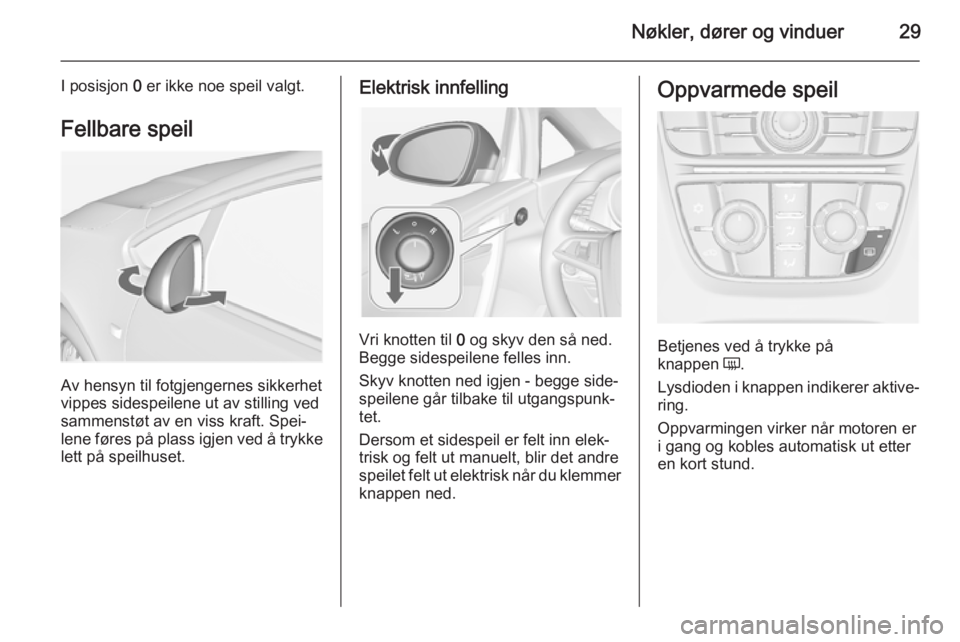

Nøkler, dører og vinduer29
I posisjon 0 er ikke noe speil valgt.
Fellbare speil
Av hensyn til fotgjengernes sikkerhet
vippes sidespeilene ut av stilling ved
sammenstøt av en viss kraft. Spei‐
lene føres på plass igjen ved å trykke
lett på speilhuset.
Elektrisk innfelling
Vri knotten til 0 og skyv den så ned.
Begge sidespeilene felles inn.
Skyv knotten ned igjen - begge side‐
speilene går tilbake til utgangspunk‐
tet.
Dersom et sidespeil er felt inn elek‐ trisk og felt ut manuelt, blir det andre
speilet felt ut elektrisk når du klemmer
knappen ned.
Oppvarmede speil
Betjenes ved å trykke på
knappen Ü.
Lysdioden i knappen indikerer aktive‐ ring.
Oppvarmingen virker når motoren er
i gang og kobles automatisk ut etter en kort stund.

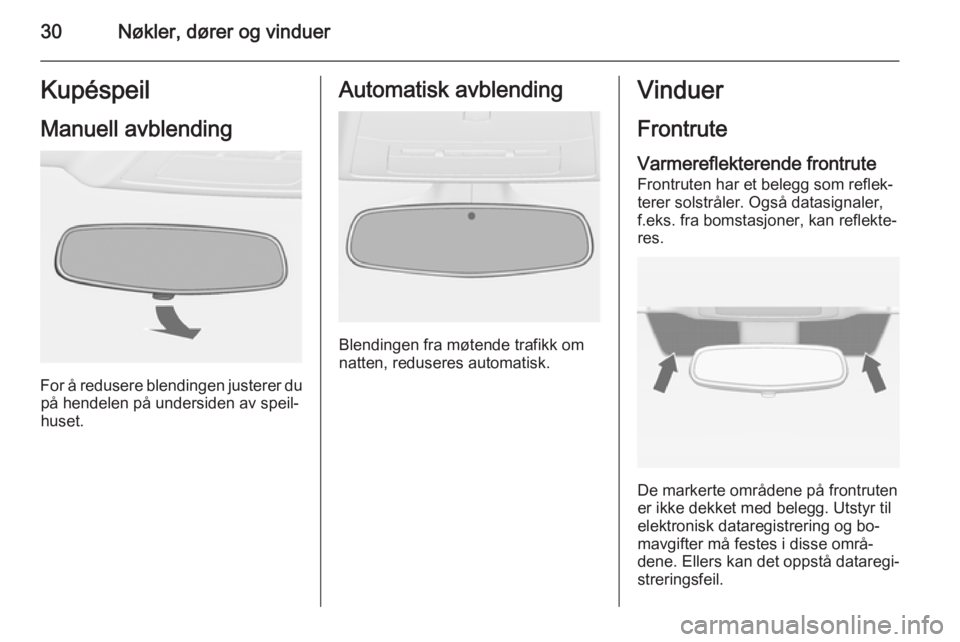

30Nøkler, dører og vinduerKupéspeil
Manuell avblending
For å redusere blendingen justerer du på hendelen på undersiden av speil‐
huset.
Automatisk avblending
Blendingen fra møtende trafikk om
natten, reduseres automatisk.
Vinduer
Frontrute
Varmereflekterende frontrute Frontruten har et belegg som reflek‐
terer solstråler. Også datasignaler,
f.eks. fra bomstasjoner, kan reflekte‐ res.
De markerte områdene på frontruten
er ikke dekket med belegg. Utstyr til
elektronisk dataregistrering og bo‐
mavgifter må festes i disse områ‐
dene. Ellers kan det oppstå dataregi‐
streringsfeil.

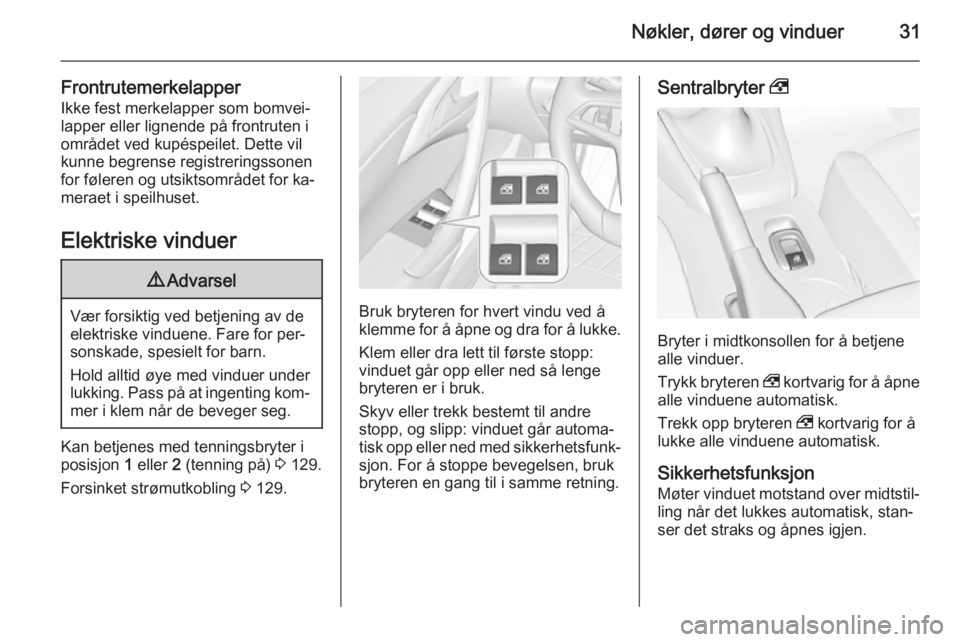

Nøkler, dører og vinduer31
FrontrutemerkelapperIkke fest merkelapper som bomvei‐
lapper eller lignende på frontruten i
området ved kupéspeilet. Dette vil
kunne begrense registreringssonen
for føleren og utsiktsområdet for ka‐
meraet i speilhuset.
Elektriske vinduer9 Advarsel
Vær forsiktig ved betjening av de
elektriske vinduene. Fare for per‐
sonskade, spesielt for barn.
Hold alltid øye med vinduer under lukking. Pass på at ingenting kom‐ mer i klem når de beveger seg.
Kan betjenes med tenningsbryter i
posisjon 1 eller 2 (tenning på) 3 129.
Forsinket strømutkobling 3 129.
Bruk bryteren for hvert vindu ved å
klemme for å åpne og dra for å lukke.
Klem eller dra lett til første stopp:
vinduet går opp eller ned så lenge
bryteren er i bruk.
Skyv eller trekk bestemt til andre
stopp, og slipp: vinduet går automa‐
tisk opp eller ned med sikkerhetsfunk‐ sjon. For å stoppe bevegelsen, bruk
bryteren en gang til i samme retning.
Sentralbryter ,
Bryter i midtkonsollen for å betjene
alle vinduer.
Trykk bryteren , kortvarig for å åpne
alle vinduene automatisk.
Trekk opp bryteren , kortvarig for å
lukke alle vinduene automatisk.
Sikkerhetsfunksjon
Møter vinduet motstand over midtstil‐ ling når det lukkes automatisk, stan‐
ser det straks og åpnes igjen.

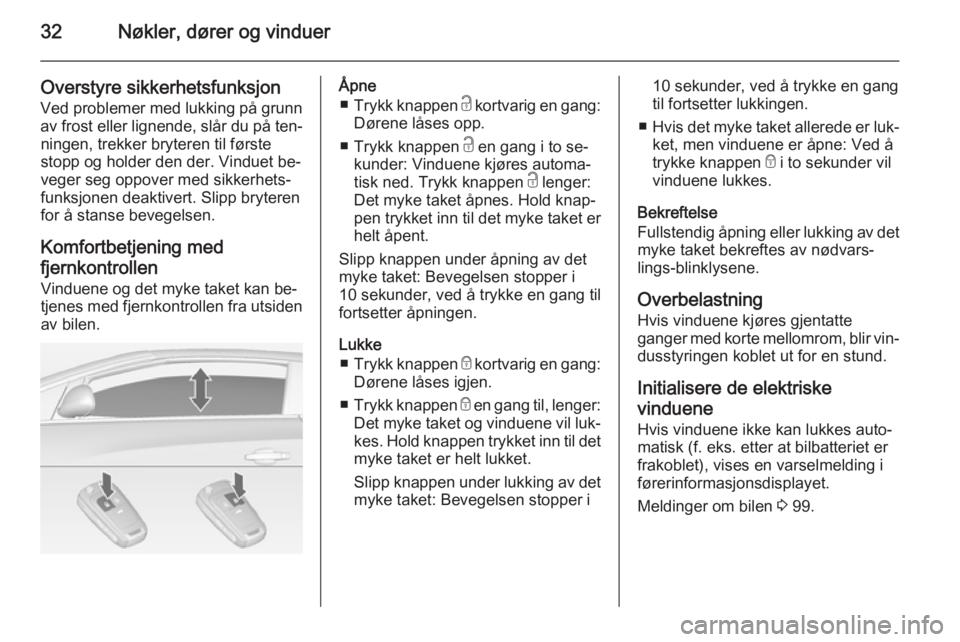

32Nøkler, dører og vinduer
Overstyre sikkerhetsfunksjon
Ved problemer med lukking på grunn av frost eller lignende, slår du på ten‐ningen, trekker bryteren til første
stopp og holder den der. Vinduet be‐
veger seg oppover med sikkerhets‐
funksjonen deaktivert. Slipp bryteren
for å stanse bevegelsen.
Komfortbetjening med
fjernkontrollen Vinduene og det myke taket kan be‐
tjenes med fjernkontrollen fra utsiden
av bilen.Åpne
■ Trykk knappen c kortvarig en gang:
Dørene låses opp.
■ Trykk knappen c en gang i to se‐
kunder: Vinduene kjøres automa‐
tisk ned. Trykk knappen c lenger:
Det myke taket åpnes. Hold knap‐ pen trykket inn til det myke taket er
helt åpent.
Slipp knappen under åpning av det
myke taket: Bevegelsen stopper i
10 sekunder, ved å trykke en gang til
fortsetter åpningen.
Lukke ■ Trykk knappen e kortvarig en gang:
Dørene låses igjen.
■ Trykk knappen e en gang til, lenger:
Det myke taket og vinduene vil luk‐ kes. Hold knappen trykket inn til det
myke taket er helt lukket.
Slipp knappen under lukking av det
myke taket: Bevegelsen stopper i10 sekunder, ved å trykke en gang
til fortsetter lukkingen.
■ Hvis det myke taket allerede er luk‐
ket, men vinduene er åpne: Ved å
trykke knappen e i to sekunder vil
vinduene lukkes.
Bekreftelse
Fullstendig åpning eller lukking av det myke taket bekreftes av nødvars‐
lings-blinklysene.
Overbelastning
Hvis vinduene kjøres gjentatte
ganger med korte mellomrom, blir vin‐ dusstyringen koblet ut for en stund.
Initialisere de elektriske
vinduene Hvis vinduene ikke kan lukkes auto‐
matisk (f. eks. etter at bilbatteriet er
frakoblet), vises en varselmelding i førerinformasjonsdisplayet.
Meldinger om bilen 3 99.

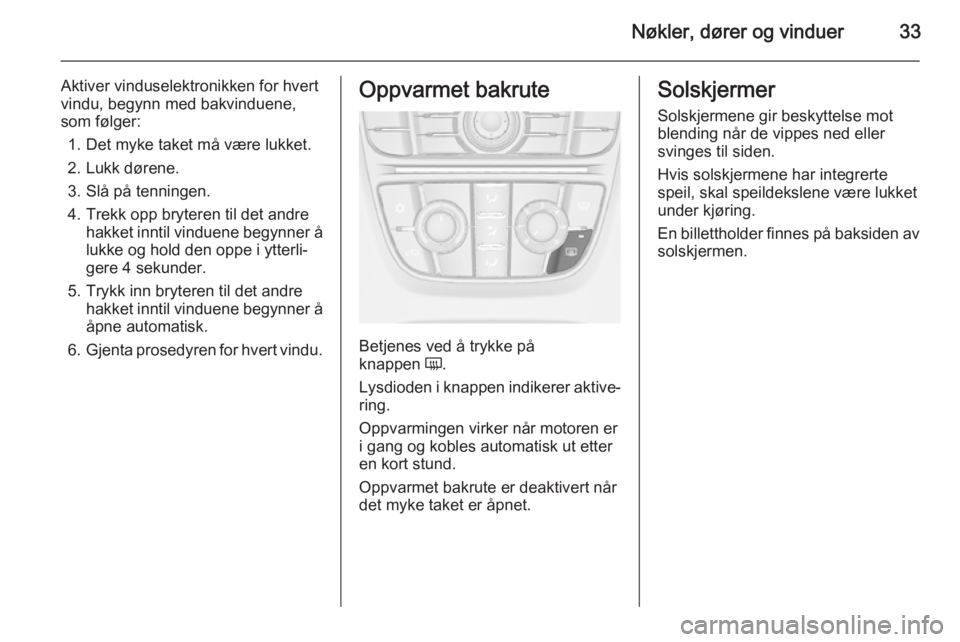

Nøkler, dører og vinduer33
Aktiver vinduselektronikken for hvert
vindu, begynn med bakvinduene,
som følger:
1. Det myke taket må være lukket.
2. Lukk dørene.
3. Slå på tenningen.
4. Trekk opp bryteren til det andre hakket inntil vinduene begynner å
lukke og hold den oppe i ytterli‐
gere 4 sekunder.
5. Trykk inn bryteren til det andre hakket inntil vinduene begynner å
åpne automatisk.
6. Gjenta prosedyren for hvert vindu.Oppvarmet bakrute
Betjenes ved å trykke på
knappen Ü.
Lysdioden i knappen indikerer aktive‐ ring.
Oppvarmingen virker når motoren er
i gang og kobles automatisk ut etter en kort stund.
Oppvarmet bakrute er deaktivert når
det myke taket er åpnet.
Solskjermer
Solskjermene gir beskyttelse mot
blending når de vippes ned eller
svinges til siden.
Hvis solskjermene har integrerte
speil, skal speildekslene være lukket
under kjøring.
En billettholder finnes på baksiden av solskjermen.

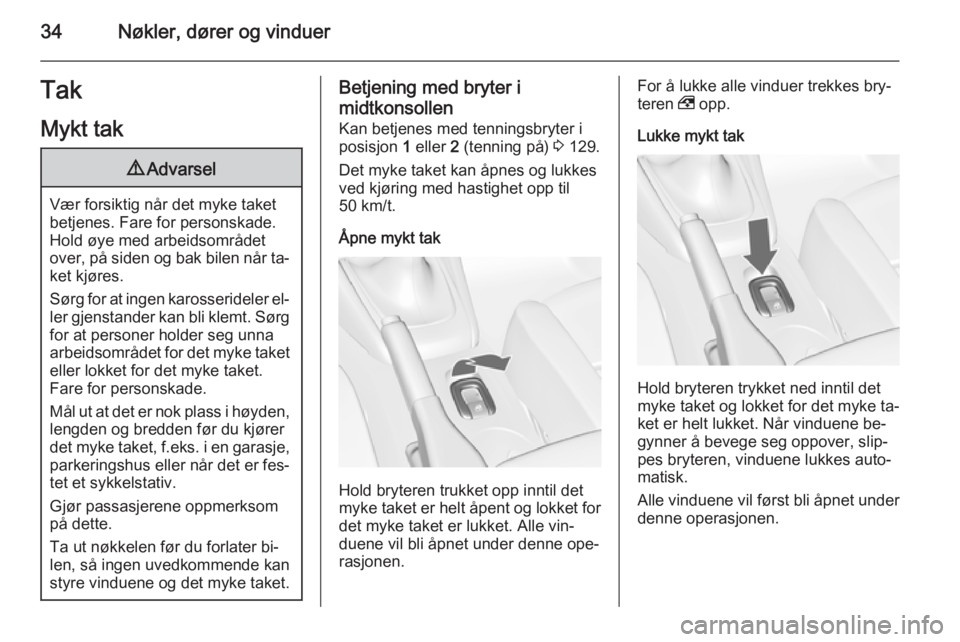

34Nøkler, dører og vinduerTakMykt tak9 Advarsel
Vær forsiktig når det myke taket
betjenes. Fare for personskade.
Hold øye med arbeidsområdet
over, på siden og bak bilen når ta‐ ket kjøres.
Sørg for at ingen karosserideler el‐
ler gjenstander kan bli klemt. Sørg for at personer holder seg unna
arbeidsområdet for det myke taket
eller lokket for det myke taket.
Fare for personskade.
Mål ut at det er nok plass i høyden, lengden og bredden før du kjører
det myke taket, f.eks. i en garasje,
parkeringshus eller når det er fes‐
tet et sykkelstativ.
Gjør passasjerene oppmerksom
på dette.
Ta ut nøkkelen før du forlater bi‐
len, så ingen uvedkommende kan
styre vinduene og det myke taket.
Betjening med bryter i
midtkonsollen
Kan betjenes med tenningsbryter i
posisjon 1 eller 2 (tenning på) 3 129.
Det myke taket kan åpnes og lukkes
ved kjøring med hastighet opp til
50 km/t.
Åpne mykt tak
Hold bryteren trukket opp inntil det
myke taket er helt åpent og lokket for det myke taket er lukket. Alle vin‐
duene vil bli åpnet under denne ope‐
rasjonen.
For å lukke alle vinduer trekkes bry‐
teren , opp.
Lukke mykt tak
Hold bryteren trykket ned inntil det
myke taket og lokket for det myke ta‐
ket er helt lukket. Når vinduene be‐
gynner å bevege seg oppover, slip‐
pes bryteren, vinduene lukkes auto‐
matisk.
Alle vinduene vil først bli åpnet under
denne operasjonen.

Nøkler, dører og vinduer35
Bekreftelse på betjening
Fullstendig åpning eller lukking av det myke taket med bryteren i midtkon‐
sollen bekreftes ved at det høres et
akustisk signal.
Betjening med fjernkontroll Åpne mykt tak
Hold knappen c inne inntil det myke
taket er helt åpent og lokket for det
myke taket er lukket. Alle vinduene vil
bli åpnet under denne operasjonen.
Lukke mykt tak
Hold knappen e trykket inn inntil det
myke taket, lokket for det myke taket
og vinduene er helt lukket. Alle vin‐ duene vil først bli åpnet under denne
operasjonen.
Bekreftelse på betjening
Fullstendig åpning eller lukking av det myke taket med fjernkontrollen be‐
kreftes av nødvarslings-blinklysene.
Sikkerhetsstopp
Knappen på fjernkontrollen eller bry‐
teren i midtkonsollen må aktiveres
inntil det myke taket har nådd sin res‐
pektive endeposisjon. Når knappen
eller bryteren slippes under betjening, stopper bevegelsen i det myke taket
umiddelbart. Det myke taket blir bare
stående i mellomposisjonen i en be‐
stemt tid. Etter denne perioden høres en varseltone, det hydrauliske trykket
i systemet reduseres og det myke ta‐ ket kan begynne å bevege seg av segselv. Ved å aktivere knappen eller
bryteren en gang til fortsetter opera‐
sjonen.
Krav for betjening ■ Bilen står stille eller kjører med en hastighet på opp til 50 km/t.

36Nøkler, dører og vinduer
■ Bagasjerommets delevegg er feltut, gjennomføringslokk er lukket3 70.
■ Det myke taket festes i lukket posi‐
sjon.
■ Bagasjelokket er helt lukket.
■ Utetemperatur er ikke lavere enn -7 °C for åpning og -10 °C for luk‐
king.
■ Bilbatterispenning er tilstrekkelig.
■ Systemet blir ikke overbelastet ved
gjentatt betjening (maks. 5 hele sy‐
kluser rett etter hverandre).Hvis noen av disse kravene ikke er oppfylt, høres en varsellyd og en
melding vises i førerinformasjons‐
displayet når bryteren aktiveres og
det myke taket ikke vil åpnes eller
lukkes.
■ Det må ikke ligge noen gjenstander
foran bakruten eller i dreieområdet
for det myke taket og lokket for det
myke taket.
Hvis den automatiske kjøringen ikke
fungerer når det myke taket er åpent, utføres en manuell lukkeprosess, se
følgende instruksjoner i "Manuell luk‐
king ved systemfeil".
Generelle tips
Les dette■ Aktiver alltid funksjonsbryteren inntil det akustiske signalet høres
eller nødblinklyset tennes for å
være sikker på at det myke taket
er fullstendig åpnet eller lukket.
■ Det myke taket kan stoppes i en mellomposisjon for å muliggjøre
rengjøring av skiver og pakninger
for taket. Løsne bryteren i midt‐
konsollen under betjening for å stoppe bevegelsen i det myke ta‐
ket i mellomposisjon i maksimalt
7 minutter når tenningen er på.
Deretter høres en varsellyd, det
hydrauliske trykket i systemet re‐
duseres og det myke taket kan be‐ gynne å bevege seg av seg selv.
■ Det myke taket må ikke åpnes hvis
det er vått, frosset eller skittent.
■ Aktivering av det myke taket på ujevnt underlag kan medføre funk‐sjonsfeil og skade.
■ Bilpleie 3 214.

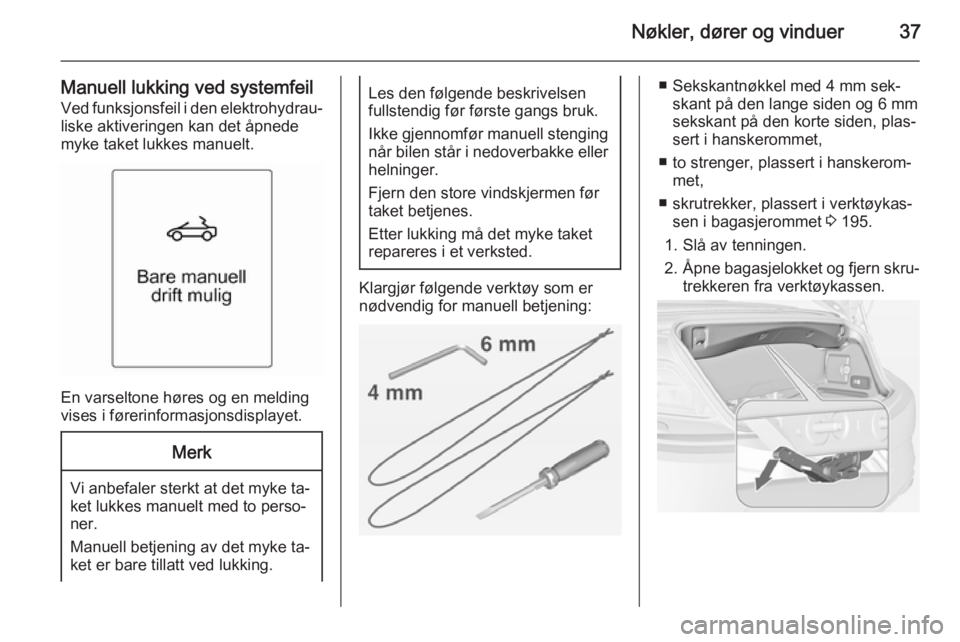

Nøkler, dører og vinduer37
Manuell lukking ved systemfeilVed funksjonsfeil i den elektrohydrau‐
liske aktiveringen kan det åpnede
myke taket lukkes manuelt.
En varseltone høres og en melding
vises i førerinformasjonsdisplayet.
Merk
Vi anbefaler sterkt at det myke ta‐
ket lukkes manuelt med to perso‐
ner.
Manuell betjening av det myke ta‐
ket er bare tillatt ved lukking.
Les den følgende beskrivelsen
fullstendig før første gangs bruk.
Ikke gjennomfør manuell stenging når bilen står i nedoverbakke eller
helninger.
Fjern den store vindskjermen før taket betjenes.
Etter lukking må det myke taket
repareres i et verksted.
Klargjør følgende verktøy som er nødvendig for manuell betjening:
■ Sekskantnøkkel med 4 mm sek‐ skant på den lange siden og 6 mm
sekskant på den korte siden, plas‐
sert i hanskerommet,
■ to strenger, plassert i hanskerom‐ met,
■ skrutrekker, plassert i verktøykas‐ sen i bagasjerommet 3 195.
1. Slå av tenningen.
2. Åpne bagasjelokket og fjern skru‐
trekkeren fra verktøykassen.

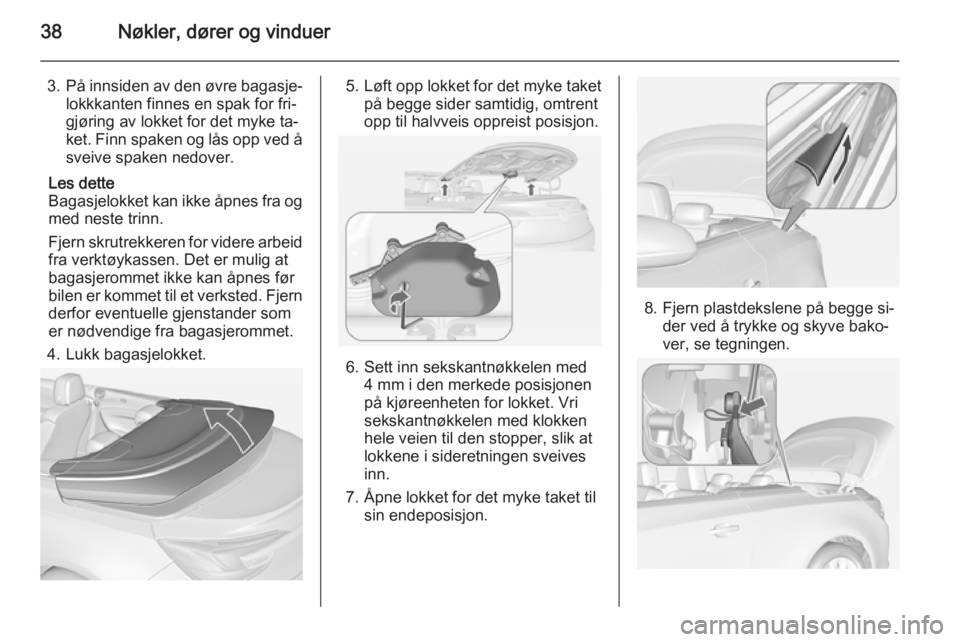

38Nøkler, dører og vinduer
3.På innsiden av den øvre bagasje‐
lokkkanten finnes en spak for fri‐
gjøring av lokket for det myke ta‐
ket. Finn spaken og lås opp ved å sveive spaken nedover.
Les dette
Bagasjelokket kan ikke åpnes fra og med neste trinn.
Fjern skrutrekkeren for videre arbeid
fra verktøykassen. Det er mulig at
bagasjerommet ikke kan åpnes før
bilen er kommet til et verksted. Fjern derfor eventuelle gjenstander som
er nødvendige fra bagasjerommet.
4. Lukk bagasjelokket.5. Løft opp lokket for det myke taket på begge sider samtidig, omtrent
opp til halvveis oppreist posisjon.
6. Sett inn sekskantnøkkelen med 4 mm i den merkede posisjonen
på kjøreenheten for lokket. Vri
sekskantnøkkelen med klokken
hele veien til den stopper, slik at
lokkene i sideretningen sveives
inn.
7. Åpne lokket for det myke taket til sin endeposisjon.
8. Fjern plastdekslene på begge si‐der ved å trykke og skyve bako‐
ver, se tegningen.
