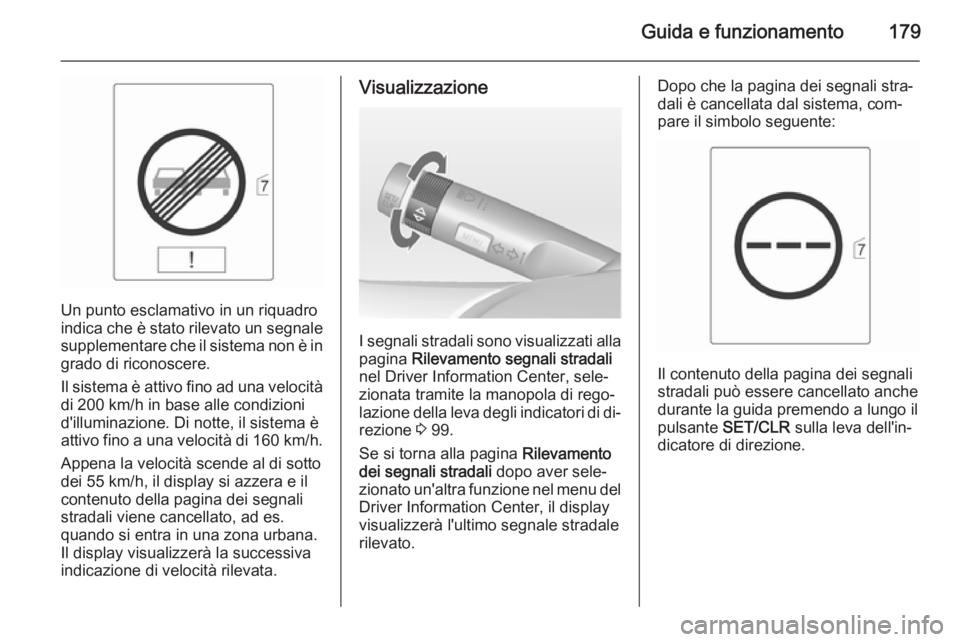

Guida e funzionamento179
Un punto esclamativo in un riquadro
indica che è stato rilevato un segnale
supplementare che il sistema non è in
grado di riconoscere.
Il sistema è attivo fino ad una velocità di 200 km/h in base alle condizioni
d'illuminazione. Di notte, il sistema è
attivo fino a una velocità di 160 km/h.
Appena la velocità scende al di sotto
dei 55 km/h, il display si azzera e il
contenuto della pagina dei segnali
stradali viene cancellato, ad es.
quando si entra in una zona urbana.
Il display visualizzerà la successiva
indicazione di velocità rilevata.
Visualizzazione
I segnali stradali sono visualizzati alla pagina Rilevamento segnali stradali
nel Driver Information Center, sele‐
zionata tramite la manopola di rego‐
lazione della leva degli indicatori di di‐
rezione 3 99.
Se si torna alla pagina Rilevamento
dei segnali stradali dopo aver sele‐
zionato un'altra funzione nel menu del Driver Information Center, il displayvisualizzerà l'ultimo segnale stradalerilevato.
Dopo che la pagina dei segnali stra‐
dali è cancellata dal sistema, com‐
pare il simbolo seguente:
Il contenuto della pagina dei segnali
stradali può essere cancellato anche durante la guida premendo a lungo il
pulsante SET/CLR sulla leva dell'in‐
dicatore di direzione.

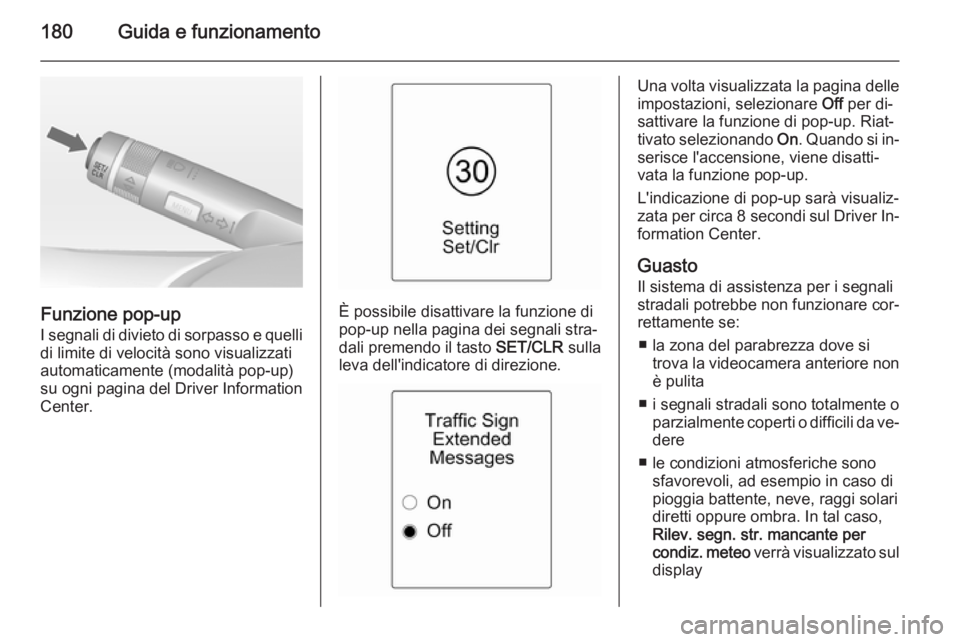

180Guida e funzionamento
Funzione pop-up
I segnali di divieto di sorpasso e quelli di limite di velocità sono visualizzatiautomaticamente (modalità pop-up)
su ogni pagina del Driver Information
Center.È possibile disattivare la funzione di
pop-up nella pagina dei segnali stra‐
dali premendo il tasto SET/CLR sulla
leva dell'indicatore di direzione.
Una volta visualizzata la pagina delle
impostazioni, selezionare Off per di‐
sattivare la funzione di pop-up. Riat‐
tivato selezionando On. Quando si in‐
serisce l'accensione, viene disatti‐
vata la funzione pop-up.
L'indicazione di pop-up sarà visualiz‐
zata per circa 8 secondi sul Driver In‐
formation Center.
Guasto Il sistema di assistenza per i segnali
stradali potrebbe non funzionare cor‐
rettamente se:
■ la zona del parabrezza dove si trova la videocamera anteriore non
è pulita
■ i segnali stradali sono totalmente o parzialmente coperti o difficili da ve‐dere
■ le condizioni atmosferiche sono sfavorevoli, ad esempio in caso dipioggia battente, neve, raggi solaridiretti oppure ombra. In tal caso,
Rilev. segn. str. mancante per
condiz. meteo verrà visualizzato sul
display

Guida e funzionamento181
■ i segnali stradali non sono montaticorrettamente o sono danneggiati
■ i segnali stradali non sono conformi
alla Convenzione di Vienna sui se‐
gnali stradali (Wiener Übereinkom‐
men über Straßenverkehrszei‐
chen)Attenzione
Scopo del sistema è quello di aiu‐
tare il conducente a riconoscere
alcuni segnali stradali quando
guida ad una velocità compresa in un intervallo definito. Non ignorare
i segnali stradali non visualizzati
dal sistema.
Il sistema non riconosce gli even‐
tuali segnali stradali diversi da
quelli convenzionali che possono
segnalare l'inizio o il termine di un
limite di velocità.
Quando si guida, non lasciarsi ten‐ tare dalla funzionalità di questa
dotazione speciale.
Adeguare sempre la velocità alle
condizioni della strada.
I sistemi di assistenza del condu‐
cente non sollevano il conducente
dalla totale responsabilità per l'uti‐ lizzo del veicolo.
Avvisatore di cambio
accidentale della corsia di
marcia L'avvisatore del cambio accidentale
della corsia di marcia rileva la segna‐
letica orizzontale di corsia di marcia
tramite una videocamera anteriore. Il
sistema rileva i cambi di corsia e in‐
forma il conducente in caso di cambio
di corsia accidentale mediante se‐
gnalazioni visive e acustiche.
I criteri di rilevamento di un cambio di corsia accidentale sono:
■ indicatori di direzione non funzio‐ nanti
■ pedale del freno non attivato
■ pedale dell'acceleratore non pre‐ muto attivamente o nessuna acce‐
lerazione
■ nessuna sterzata attiva
Se il conducente sta compiendo tali azioni non verrà emessa nessuna se‐
gnalazione.
Attivazione
Attivare l'avvisatore di cambio acci‐
dentale della corsia di marcia pre‐
mendo ). Quando il sistema è inse‐
rito il LED del pulsante si accende.
Quando la spia ) nel quadro stru‐
menti si accende di colore verde, il si‐ stema è pronto a entrare in funzione.
Il sistema funziona solo a una velocità di marcia superiore a 56 km/h e in
presenza di segnalazioni orizzontali
di corsia.

182Guida e funzionamento
Se il sistema rileva un cambio di cor‐
sia accidentale, la spia ) lampeggia
in giallo. Contemporaneamente viene
emessa una segnalazione acustica.
Disattivazione
Il sistema si disattiva premendo il pul‐
sante ), il LED nel pulsante si spe‐
gne.
A velocità inferiori a 56 km/h, il si‐
stema non è attivabile.
Guasto
L'avvisatore di cambio accidentale
della corsia potrebbe non funzionare
correttamente se:
■ il parabrezza è sporco;
■ le condizioni atmosferiche sono sfavorevoli, ad esempio in caso di
pioggia battente, neve, raggi solari
diretti od ombra;
Il sistema non può funzionare quando non viene rilevata nessuna segnale‐tica orizzontale di corsia.Carburante
Carburante per motori a
benzina Utilizzare solo carburante senza
piombo conforme allo standard euro‐
peo EN 228 o E DIN 51626-1 o equi‐
valente.
Il vostro motore è in grado di girare
con carburante E10 che soddisfi que‐
sti standard. Il carburante E10 con‐
tiene fino al 10 % di bioetanolo.
Usare carburante con il numero di ot‐ tano consigliato 3 248. L'uso di car‐
burante con un numero di ottano
troppo basso può ridurre la coppia e
la potenza del motore e aumentare leggermente il consumo di carbu‐
rante.Attenzione
Non utilizzare carburante o additivi per carburante che contengono
composti metallici, come additivi a
base di manganese, in quanto
possono danneggiare il motore.

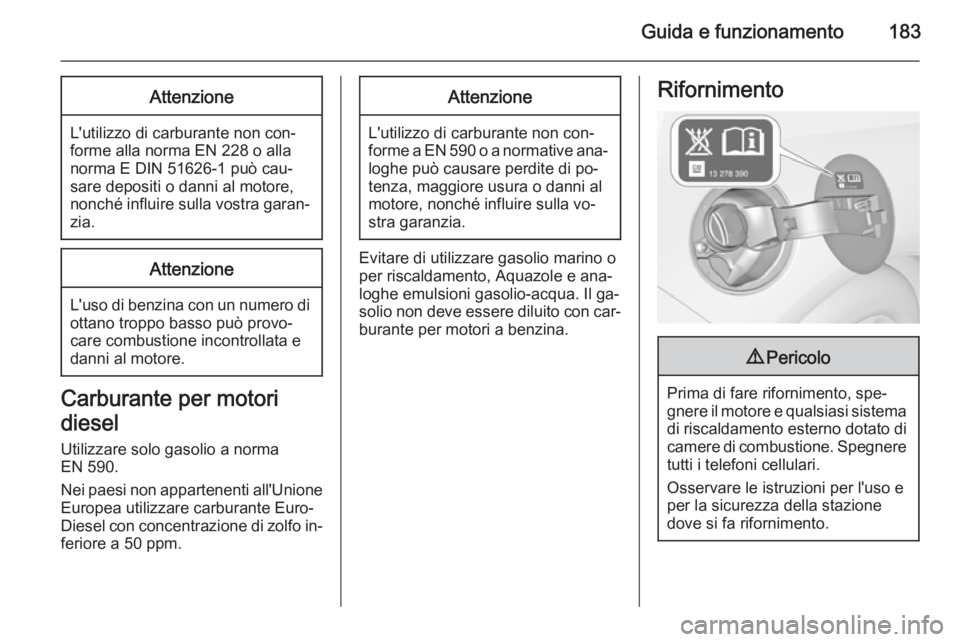

Guida e funzionamento183Attenzione
L'utilizzo di carburante non con‐
forme alla norma EN 228 o alla
norma E DIN 51626-1 può cau‐
sare depositi o danni al motore,
nonché influire sulla vostra garan‐ zia.
Attenzione
L'uso di benzina con un numero di
ottano troppo basso può provo‐
care combustione incontrollata e
danni al motore.
Carburante per motori
diesel
Utilizzare solo gasolio a norma
EN 590.
Nei paesi non appartenenti all'Unione Europea utilizzare carburante Euro-
Diesel con concentrazione di zolfo in‐
feriore a 50 ppm.
Attenzione
L'utilizzo di carburante non con‐
forme a EN 590 o a normative ana‐
loghe può causare perdite di po‐
tenza, maggiore usura o danni al
motore, nonché influire sulla vo‐
stra garanzia.
Evitare di utilizzare gasolio marino o
per riscaldamento, Aquazole e ana‐
loghe emulsioni gasolio-acqua. Il ga‐
solio non deve essere diluito con car‐
burante per motori a benzina.
Rifornimento9 Pericolo
Prima di fare rifornimento, spe‐
gnere il motore e qualsiasi sistema di riscaldamento esterno dotato di camere di combustione. Spegneretutti i telefoni cellulari.
Osservare le istruzioni per l'uso e
per la sicurezza della stazione
dove si fa rifornimento.

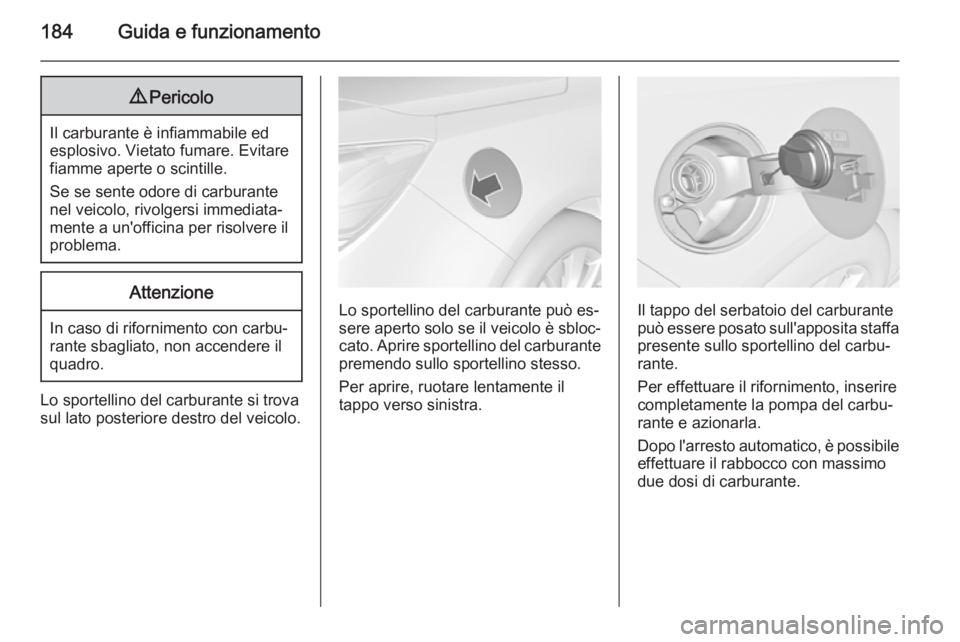

184Guida e funzionamento9Pericolo
Il carburante è infiammabile ed
esplosivo. Vietato fumare. Evitare
fiamme aperte o scintille.
Se se sente odore di carburante nel veicolo, rivolgersi immediata‐
mente a un'officina per risolvere il
problema.
Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Lo sportellino del carburante si trova
sul lato posteriore destro del veicolo.
Lo sportellino del carburante può es‐
sere aperto solo se il veicolo è sbloc‐
cato. Aprire sportellino del carburante
premendo sullo sportellino stesso.
Per aprire, ruotare lentamente il
tappo verso sinistra.Il tappo del serbatoio del carburante
può essere posato sull'apposita staffa presente sullo sportellino del carbu‐
rante.
Per effettuare il rifornimento, inserire
completamente la pompa del carbu‐
rante e azionarla.
Dopo l'arresto automatico, è possibile
effettuare il rabbocco con massimo
due dosi di carburante.

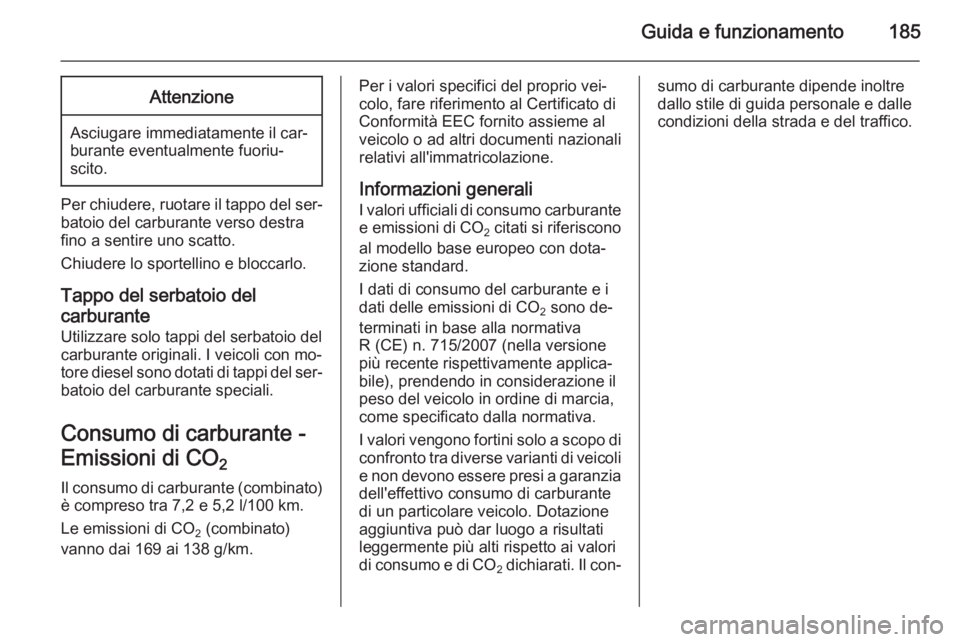

Guida e funzionamento185Attenzione
Asciugare immediatamente il car‐
burante eventualmente fuoriu‐
scito.
Per chiudere, ruotare il tappo del ser‐ batoio del carburante verso destra
fino a sentire uno scatto.
Chiudere lo sportellino e bloccarlo.
Tappo del serbatoio del
carburante Utilizzare solo tappi del serbatoio del
carburante originali. I veicoli con mo‐
tore diesel sono dotati di tappi del ser‐
batoio del carburante speciali.
Consumo di carburante - Emissioni di CO 2
Il consumo di carburante (combinato) è compreso tra 7,2 e 5,2 l/100 km.
Le emissioni di CO 2 (combinato)
vanno dai 169 ai 138 g/km.
Per i valori specifici del proprio vei‐
colo, fare riferimento al Certificato di
Conformità EEC fornito assieme al
veicolo o ad altri documenti nazionali
relativi all'immatricolazione.
Informazioni generali
I valori ufficiali di consumo carburante
e emissioni di CO
2 citati si riferiscono
al modello base europeo con dota‐
zione standard.
I dati di consumo del carburante e i dati delle emissioni di CO 2 sono de‐
terminati in base alla normativa
R (CE) n. 715/2007 (nella versione più recente rispettivamente applica‐
bile), prendendo in considerazione il
peso del veicolo in ordine di marcia,
come specificato dalla normativa.
I valori vengono fortini solo a scopo di
confronto tra diverse varianti di veicoli
e non devono essere presi a garanzia dell'effettivo consumo di carburante
di un particolare veicolo. Dotazione
aggiuntiva può dar luogo a risultati
leggermente più alti rispetto ai valori
di consumo e di CO
2 dichiarati. Il con‐sumo di carburante dipende inoltre
dallo stile di guida personale e dalle
condizioni della strada e del traffico.

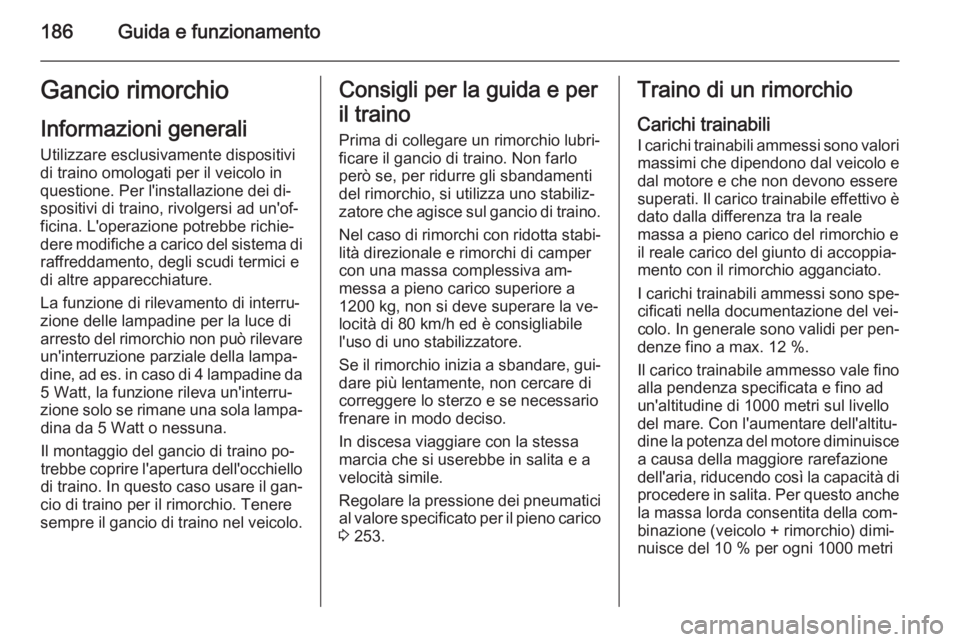

186Guida e funzionamentoGancio rimorchioInformazioni generali
Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. Per l'installazione dei di‐
spositivi di traino, rivolgersi ad un'of‐
ficina. L'operazione potrebbe richie‐
dere modifiche a carico del sistema di
raffreddamento, degli scudi termici e
di altre apparecchiature.
La funzione di rilevamento di interru‐ zione delle lampadine per la luce di
arresto del rimorchio non può rilevare un'interruzione parziale della lampa‐dine, ad es. in caso di 4 lampadine da
5 Watt, la funzione rileva un'interru‐
zione solo se rimane una sola lampa‐ dina da 5 Watt o nessuna.
Il montaggio del gancio di traino po‐
trebbe coprire l'apertura dell'occhiello
di traino. In questo caso usare il gan‐
cio di traino per il rimorchio. Tenere
sempre il gancio di traino nel veicolo.Consigli per la guida e per
il traino Prima di collegare un rimorchio lubri‐ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Nel caso di rimorchi con ridotta stabi‐ lità direzionale e rimorchi di camper
con una massa complessiva am‐
messa a pieno carico superiore a
1200 kg, non si deve superare la ve‐ locità di 80 km/h ed è consigliabile
l'uso di uno stabilizzatore.
Se il rimorchio inizia a sbandare, gui‐ dare più lentamente, non cercare dicorreggere lo sterzo e se necessario
frenare in modo deciso.
In discesa viaggiare con la stessa marcia che si userebbe in salita e avelocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico
3 253.Traino di un rimorchio
Carichi trainabili
I carichi trainabili ammessi sono valori massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è
dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono spe‐
cificati nella documentazione del vei‐
colo. In generale sono validi per pen‐ denze fino a max. 12 %.
Il carico trainabile ammesso vale fino
alla pendenza specificata e fino ad
un'altitudine di 1000 metri sul livello
del mare. Con l'aumentare dell'altitu‐
dine la potenza del motore diminuisce a causa della maggiore rarefazione
dell'aria, riducendo così la capacità di
procedere in salita. Per questo anche
la massa lorda consentita della com‐
binazione (veicolo + rimorchio) dimi‐
nuisce del 10 % per ogni 1000 metri

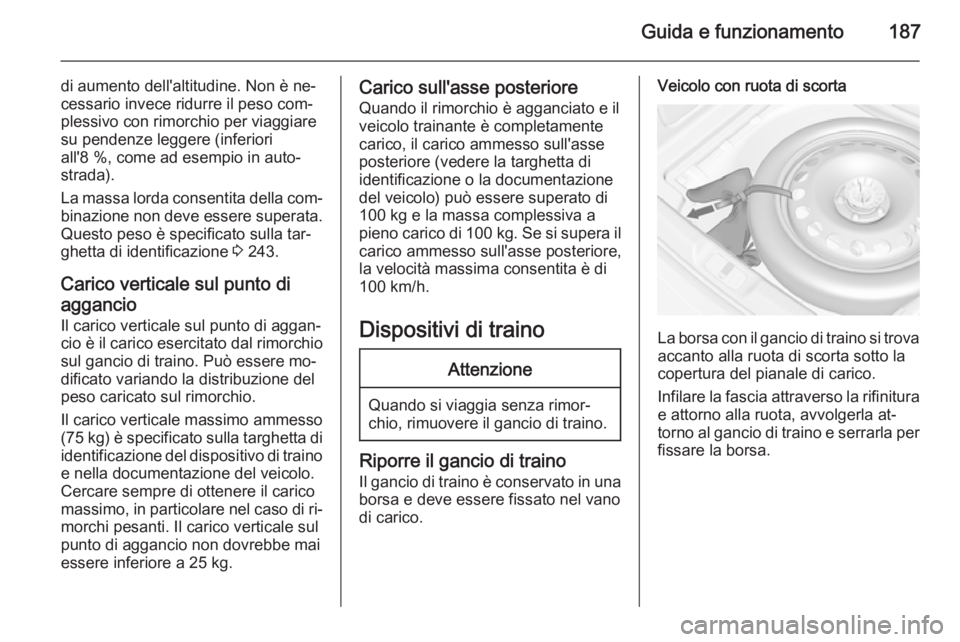

Guida e funzionamento187
di aumento dell'altitudine. Non è ne‐
cessario invece ridurre il peso com‐
plessivo con rimorchio per viaggiare
su pendenze leggere (inferiori
all'8 %, come ad esempio in auto‐ strada).
La massa lorda consentita della com‐
binazione non deve essere superata. Questo peso è specificato sulla tar‐
ghetta di identificazione 3 243.
Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐ cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere mo‐
dificato variando la distribuzione del
peso caricato sul rimorchio.
Il carico verticale massimo ammesso
(75 kg) è specificato sulla targhetta di identificazione del dispositivo di traino
e nella documentazione del veicolo.
Cercare sempre di ottenere il carico
massimo, in particolare nel caso di ri‐ morchi pesanti. Il carico verticale sul
punto di aggancio non dovrebbe mai
essere inferiore a 25 kg.Carico sull'asse posteriore
Quando il rimorchio è agganciato e il
veicolo trainante è completamente carico, il carico ammesso sull'asse
posteriore (vedere la targhetta di
identificazione o la documentazione
del veicolo) può essere superato di
100 kg e la massa complessiva a
pieno carico di 100 kg. Se si supera il
carico ammesso sull'asse posteriore,
la velocità massima consentita è di
100 km/h.
Dispositivi di trainoAttenzione
Quando si viaggia senza rimor‐
chio, rimuovere il gancio di traino.
Riporre il gancio di traino
Il gancio di traino è conservato in una
borsa e deve essere fissato nel vano
di carico.
Veicolo con ruota di scorta
La borsa con il gancio di traino si trova
accanto alla ruota di scorta sotto la
copertura del pianale di carico.
Infilare la fascia attraverso la rifinitura e attorno alla ruota, avvolgerla at‐
torno al gancio di traino e serrarla per
fissare la borsa.

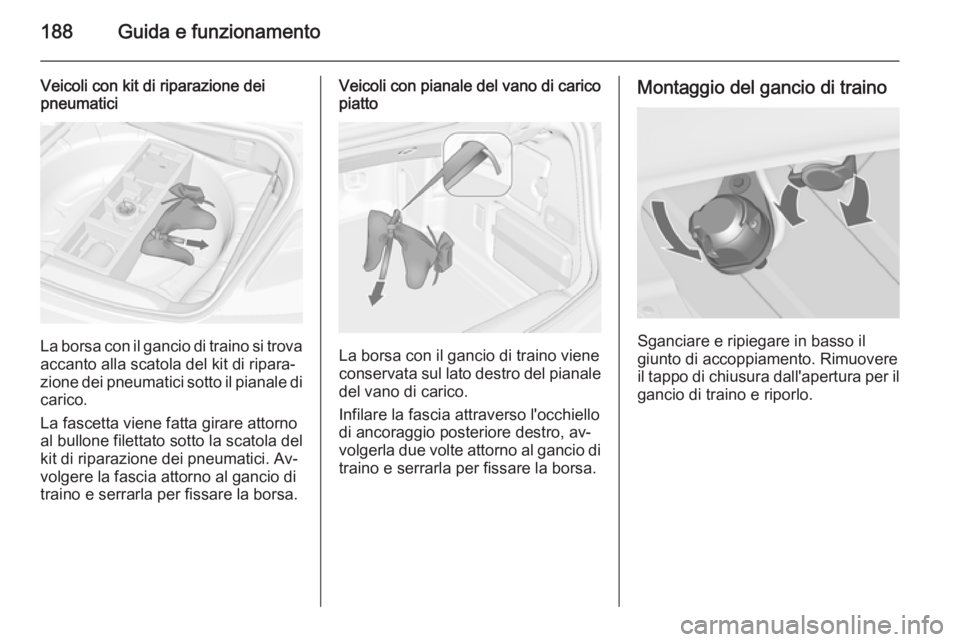

188Guida e funzionamento
Veicoli con kit di riparazione dei
pneumatici
La borsa con il gancio di traino si trova
accanto alla scatola del kit di ripara‐
zione dei pneumatici sotto il pianale di carico.
La fascetta viene fatta girare attorno
al bullone filettato sotto la scatola del
kit di riparazione dei pneumatici. Av‐
volgere la fascia attorno al gancio di
traino e serrarla per fissare la borsa.
Veicoli con pianale del vano di carico
piatto
La borsa con il gancio di traino viene
conservata sul lato destro del pianale
del vano di carico.
Infilare la fascia attraverso l'occhiello
di ancoraggio posteriore destro, av‐ volgerla due volte attorno al gancio di traino e serrarla per fissare la borsa.
Montaggio del gancio di traino
Sganciare e ripiegare in basso il
giunto di accoppiamento. Rimuovere il tappo di chiusura dall'apertura per il gancio di traino e riporlo.
