Cura del veicolo209
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore

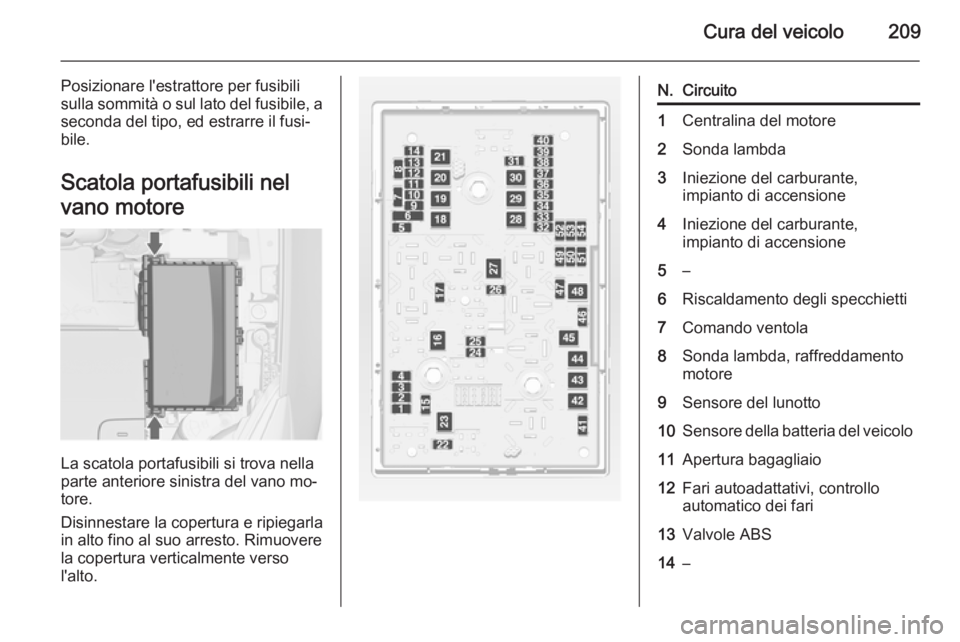

La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.
N.Circuito1Centralina del motore2Sonda lambda3Iniezione del carburante,
impianto di accensione4Iniezione del carburante,
impianto di accensione5–6Riscaldamento degli specchietti7Comando ventola8Sonda lambda, raffreddamento
motore9Sensore del lunotto10Sensore della batteria del veicolo11Apertura bagagliaio12Fari autoadattativi, controllo
automatico dei fari13Valvole ABS14–

210Cura del veicolo

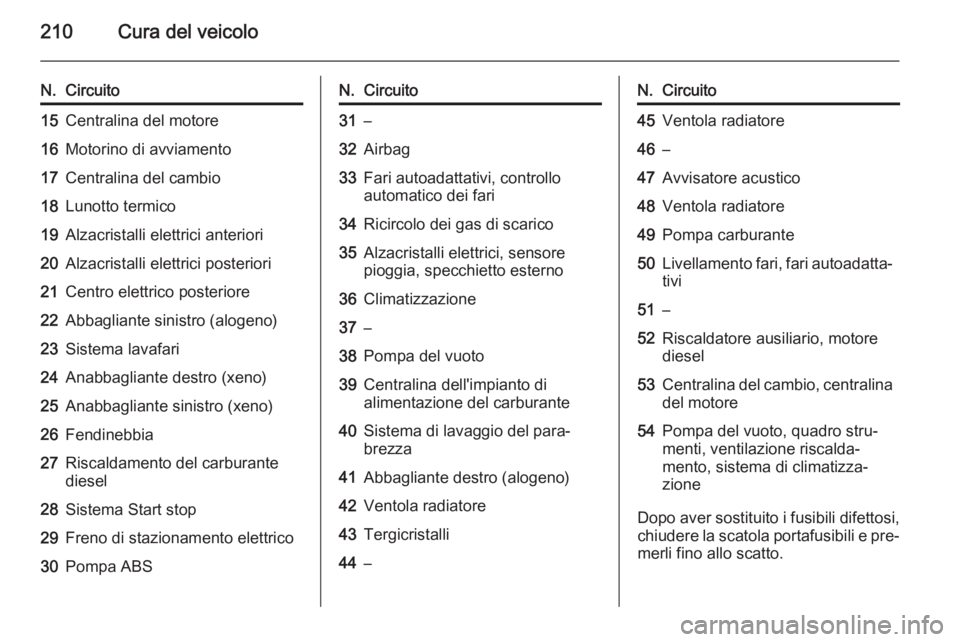

N.Circuito15Centralina del motore16Motorino di avviamento17Centralina del cambio18Lunotto termico19Alzacristalli elettrici anteriori20Alzacristalli elettrici posteriori21Centro elettrico posteriore22Abbagliante sinistro (alogeno)23Sistema lavafari24Anabbagliante destro (xeno)25Anabbagliante sinistro (xeno)26Fendinebbia27Riscaldamento del carburante
diesel28Sistema Start stop29Freno di stazionamento elettrico30Pompa ABSN.Circuito31–32Airbag33Fari autoadattativi, controllo
automatico dei fari34Ricircolo dei gas di scarico35Alzacristalli elettrici, sensore
pioggia, specchietto esterno36Climatizzazione37–38Pompa del vuoto39Centralina dell'impianto di
alimentazione del carburante40Sistema di lavaggio del para‐
brezza41Abbagliante destro (alogeno)42Ventola radiatore43Tergicristalli44–N.Circuito45Ventola radiatore46–47Avvisatore acustico48Ventola radiatore49Pompa carburante50Livellamento fari, fari autoadatta‐ tivi51–52Riscaldatore ausiliario, motore
diesel53Centralina del cambio, centralina
del motore54Pompa del vuoto, quadro stru‐
menti, ventilazione riscalda‐
mento, sistema di climatizza‐
zione
Dopo aver sostituito i fusibili difettosi,
chiudere la scatola portafusibili e pre‐
merli fino allo scatto.

Cura del veicolo211
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichino malfunzio‐ namenti.
Scatola portafusibili nel
quadro strumenti

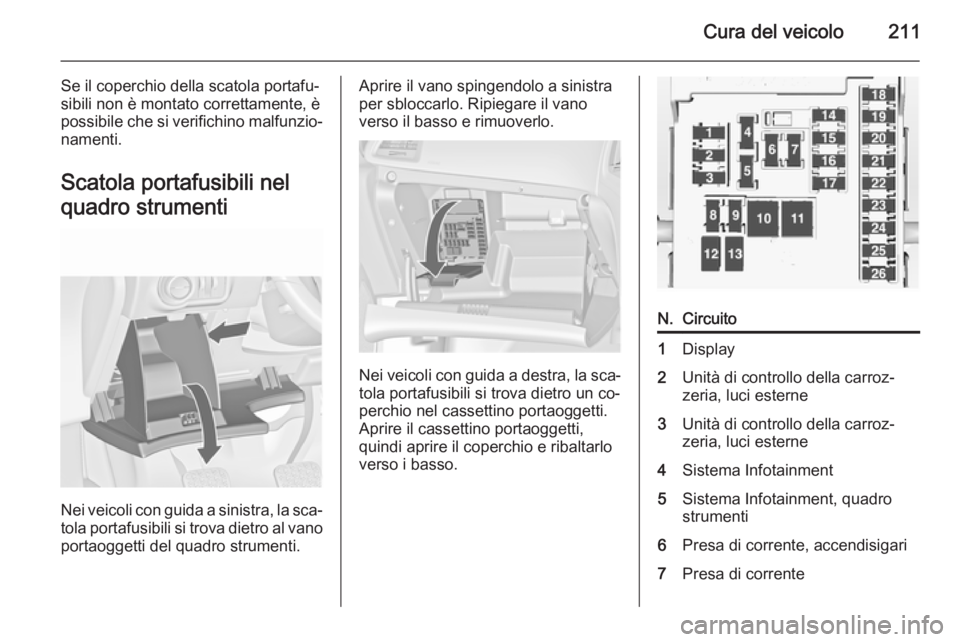

Nei veicoli con guida a sinistra, la sca‐
tola portafusibili si trova dietro al vano
portaoggetti del quadro strumenti.
Aprire il vano spingendolo a sinistra
per sbloccarlo. Ripiegare il vano
verso il basso e rimuoverlo.
Nei veicoli con guida a destra, la sca‐
tola portafusibili si trova dietro un co‐
perchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti,
quindi aprire il coperchio e ribaltarlo
verso i basso.
N.Circuito1Display2Unità di controllo della carroz‐
zeria, luci esterne3Unità di controllo della carroz‐
zeria, luci esterne4Sistema Infotainment5Sistema Infotainment, quadro
strumenti6Presa di corrente, accendisigari7Presa di corrente

212Cura del veicolo

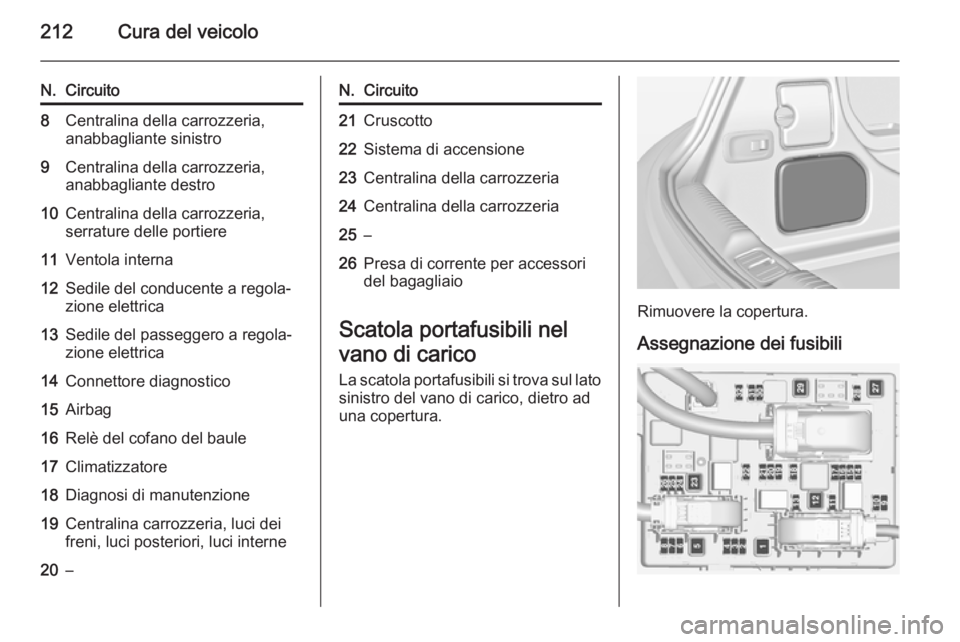

N.Circuito8Centralina della carrozzeria,
anabbagliante sinistro9Centralina della carrozzeria,
anabbagliante destro10Centralina della carrozzeria,
serrature delle portiere11Ventola interna12Sedile del conducente a regola‐ zione elettrica13Sedile del passeggero a regola‐
zione elettrica14Connettore diagnostico15Airbag16Relè del cofano del baule17Climatizzatore18Diagnosi di manutenzione19Centralina carrozzeria, luci dei
freni, luci posteriori, luci interne20–N.Circuito21Cruscotto22Sistema di accensione23Centralina della carrozzeria24Centralina della carrozzeria25–26Presa di corrente per accessori
del bagagliaio
Scatola portafusibili nel
vano di carico La scatola portafusibili si trova sul lato sinistro del vano di carico, dietro aduna copertura.
Rimuovere la copertura.
Assegnazione dei fusibili

Cura del veicolo213

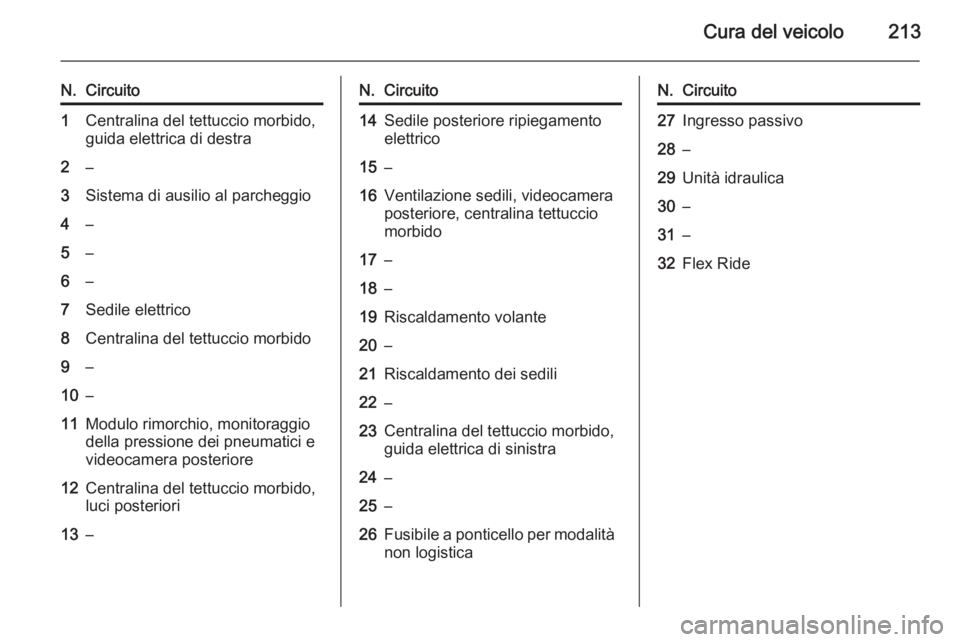

N.Circuito1Centralina del tettuccio morbido,
guida elettrica di destra2–3Sistema di ausilio al parcheggio4–5–6–7Sedile elettrico8Centralina del tettuccio morbido9–10–11Modulo rimorchio, monitoraggio
della pressione dei pneumatici e
videocamera posteriore12Centralina del tettuccio morbido,
luci posteriori13–N.Circuito14Sedile posteriore ripiegamento
elettrico15–16Ventilazione sedili, videocamera
posteriore, centralina tettuccio
morbido17–18–19Riscaldamento volante20–21Riscaldamento dei sedili22–23Centralina del tettuccio morbido,
guida elettrica di sinistra24–25–26Fusibile a ponticello per modalità non logisticaN.Circuito27Ingresso passivo28–29Unità idraulica30–31–32Flex Ride

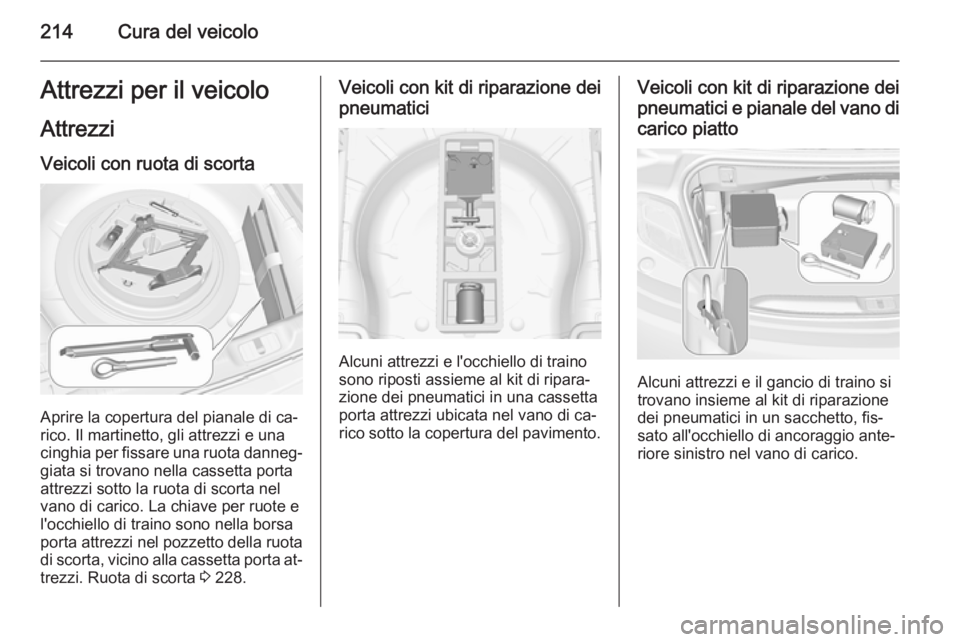

214Cura del veicoloAttrezzi per il veicoloAttrezziVeicoli con ruota di scorta
Aprire la copertura del pianale di ca‐
rico. Il martinetto, gli attrezzi e una
cinghia per fissare una ruota danneg‐
giata si trovano nella cassetta porta
attrezzi sotto la ruota di scorta nel vano di carico. La chiave per ruote e
l'occhiello di traino sono nella borsa
porta attrezzi nel pozzetto della ruota
di scorta, vicino alla cassetta porta at‐
trezzi. Ruota di scorta 3 228.
Veicoli con kit di riparazione dei
pneumatici
Alcuni attrezzi e l'occhiello di traino
sono riposti assieme al kit di ripara‐
zione dei pneumatici in una cassetta
porta attrezzi ubicata nel vano di ca‐
rico sotto la copertura del pavimento.
Veicoli con kit di riparazione dei
pneumatici e pianale del vano di
carico piatto
Alcuni attrezzi e il gancio di traino si
trovano insieme al kit di riparazione
dei pneumatici in un sacchetto, fis‐
sato all'occhiello di ancoraggio ante‐
riore sinistro nel vano di carico.

Cura del veicolo215Ruote e pneumatici
Ruote
Su veicoli con motori diesel non è
consentito l'uso di cerchioni in ac‐
ciaio, mentre sono consentite solo
speciali ruote in lega approvate per
questo veicolo.
Condizioni dei pneumatici e dei
cerchi Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐
giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi ve‐
rificando che non presentino danni. In
caso di danni o usura irregolare, ri‐
volgersi ad un'officina.Pneumatici invernali
I pneumatici invernali migliorano la si‐ curezza di guida a temperature infe‐riori a 7 °C e per questo motivo de‐
vono essere utilizzati su tutte le ruote.
Come pneumatici invernali sono con‐ sentite tutte le misure di pneumatici3 253.
Usare solo pneumatici di misura
225/55 R17 come pneumatici inver‐
nali.
Su veicoli con motori diesel non è
consentito l'uso di cerchioni in ac‐
ciaio, mentre sono consentite solo
speciali ruote in lega approvate per
questo veicolo.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di
velocità nel campo visivo del condu‐

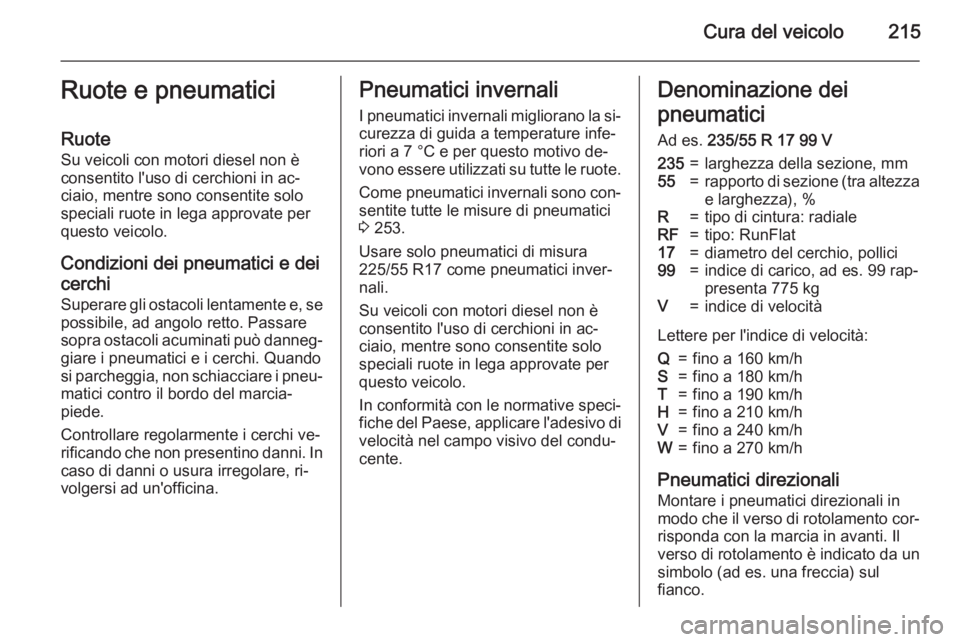

cente.Denominazione dei
pneumatici Ad es. 235/55 R 17 99 V235=larghezza della sezione, mm55=rapporto di sezione (tra altezza
e larghezza), %R=tipo di cintura: radialeRF=tipo: RunFlat17=diametro del cerchio, pollici99=indice di carico, ad es. 99 rap‐
presenta 775 kgV=indice di velocità
Lettere per l'indice di velocità:
Q=fino a 160 km/hS=fino a 180 km/hT=fino a 190 km/hH=fino a 210 km/hV=fino a 240 km/hW=fino a 270 km/h
Pneumatici direzionali
Montare i pneumatici direzionali in
modo che il verso di rotolamento cor‐ risponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad es. una freccia) sul
fianco.

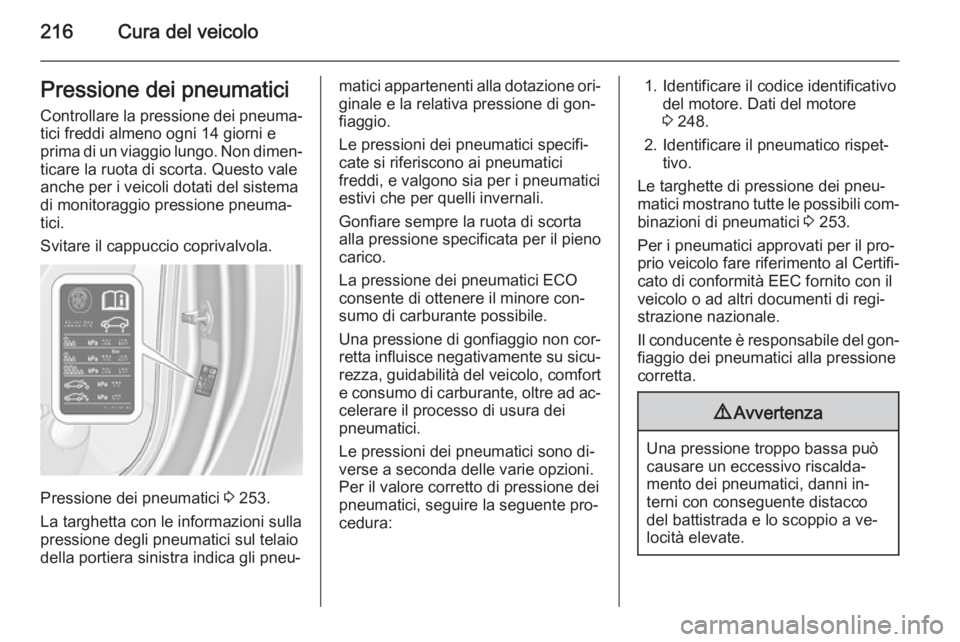

216Cura del veicoloPressione dei pneumaticiControllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo valeanche per i veicoli dotati del sistema
di monitoraggio pressione pneuma‐
tici.
Svitare il cappuccio coprivalvola.
Pressione dei pneumatici 3 253.
La targhetta con le informazioni sulla
pressione degli pneumatici sul telaio
della portiera sinistra indica gli pneu‐
matici appartenenti alla dotazione ori‐ ginale e la relativa pressione di gon‐
fiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi, e valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
La pressione dei pneumatici ECO
consente di ottenere il minore con‐
sumo di carburante possibile.
Una pressione di gonfiaggio non cor‐
retta influisce negativamente su sicu‐
rezza, guidabilità del veicolo, comfort
e consumo di carburante, oltre ad ac‐ celerare il processo di usura dei
pneumatici.
Le pressioni dei pneumatici sono di‐
verse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente pro‐
cedura:1. Identificare il codice identificativo del motore. Dati del motore
3 248.
2. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili com‐
binazioni di pneumatici 3 253.
Per i pneumatici approvati per il pro‐
prio veicolo fare riferimento al Certifi‐
cato di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐
strazione nazionale.
Il conducente è responsabile del gon‐ fiaggio dei pneumatici alla pressione
corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni in‐
terni con conseguente distacco
del battistrada e lo scoppio a ve‐
locità elevate.

Cura del veicolo217
Se la pressione dei pneumatici deve
essere ridotta o aumentata su un vei‐
colo dotato di sistema di monitoraggio pressione pneumatici, disinserire
l'accensione. Dopo aver regolato la pressione dei pneumatici, inserirel'accensione e selezionare l'imposta‐
zione pertinente sulla pagina Carico
pneumatici sul Driver Information
Center 3 99.

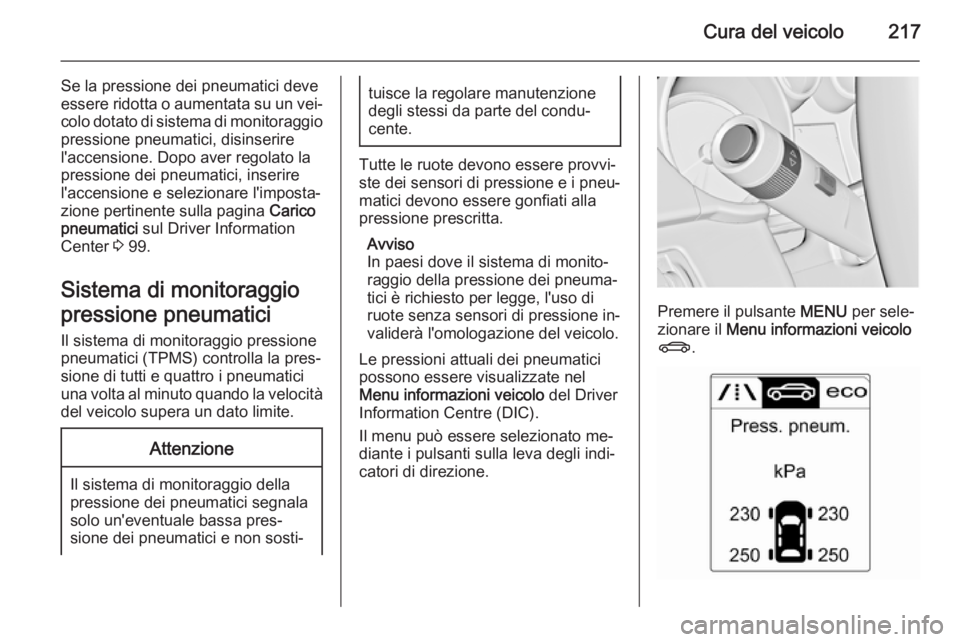

Sistema di monitoraggio
pressione pneumatici Il sistema di monitoraggio pressione
pneumatici (TPMS) controlla la pres‐
sione di tutti e quattro i pneumatici
una volta al minuto quando la velocità
del veicolo supera un dato limite.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
Tutte le ruote devono essere provvi‐ ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
In paesi dove il sistema di monito‐
raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione in‐
validerà l'omologazione del veicolo.
Le pressioni attuali dei pneumatici
possono essere visualizzate nel
Menu informazioni veicolo del Driver
Information Centre (DIC).
Il menu può essere selezionato me‐
diante i pulsanti sulla leva degli indi‐
catori di direzione.
Premere il pulsante MENU per sele‐
zionare il Menu informazioni veicolo
X .

218Cura del veicolo
Ruotare la manopola di regolazione
per selezionare il sistema di monito‐
raggio pressione pneumatici.
Lo stato del sistema e gli avvertimenti
riguardo la pressione vengono visua‐
lizzati mediante un messaggio con il
lampeggio del pneumatico corrispon‐
dente nel DIC.

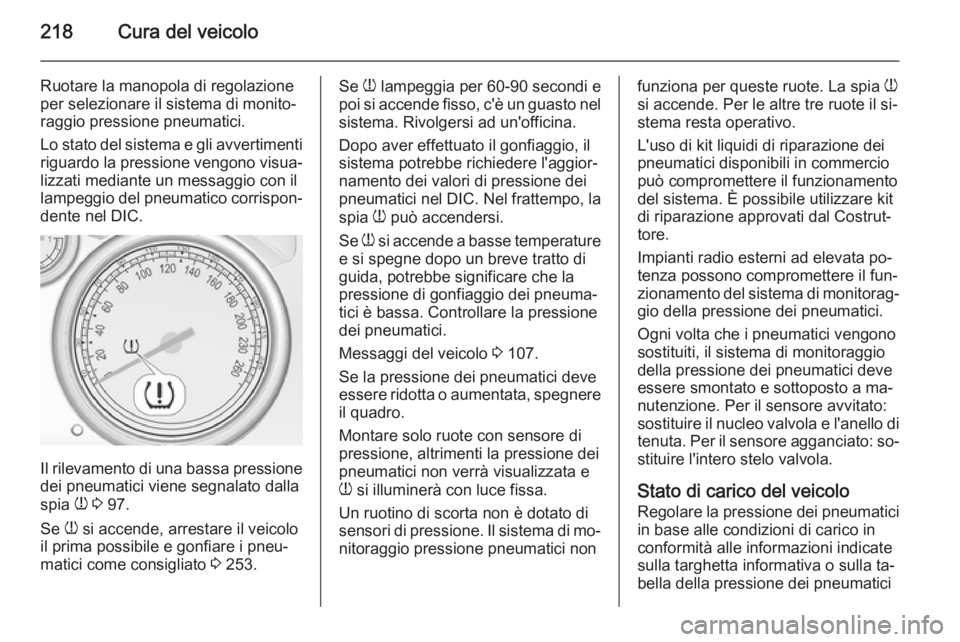

Il rilevamento di una bassa pressione
dei pneumatici viene segnalato dalla
spia w 3 97.
Se w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐
matici come consigliato 3 253.
Se
w lampeggia per 60-90 secondi e
poi si accende fisso, c'è un guasto nel sistema. Rivolgersi ad un'officina.
Dopo aver effettuato il gonfiaggio, il
sistema potrebbe richiedere l'aggior‐
namento dei valori di pressione dei
pneumatici nel DIC. Nel frattempo, la
spia w può accendersi.
Se w si accende a basse temperature
e si spegne dopo un breve tratto di
guida, potrebbe significare che la
pressione di gonfiaggio dei pneuma‐
tici è bassa. Controllare la pressione
dei pneumatici.
Messaggi del veicolo 3 107.
Se la pressione dei pneumatici deve essere ridotta o aumentata, spegnere il quadro.
Montare solo ruote con sensore di
pressione, altrimenti la pressione dei
pneumatici non verrà visualizzata e
w si illuminerà con luce fissa.
Un ruotino di scorta non è dotato di
sensori di pressione. Il sistema di mo‐
nitoraggio pressione pneumatici nonfunziona per queste ruote. La spia w
si accende. Per le altre tre ruote il si‐
stema resta operativo.
L'uso di kit liquidi di riparazione dei
pneumatici disponibili in commercio
può compromettere il funzionamento
del sistema. È possibile utilizzare kit
di riparazione approvati dal Costrut‐
tore.
Impianti radio esterni ad elevata po‐
tenza possono compromettere il fun‐
zionamento del sistema di monitorag‐
gio della pressione dei pneumatici.
Ogni volta che i pneumatici vengono
sostituiti, il sistema di monitoraggio
della pressione dei pneumatici deve
essere smontato e sottoposto a ma‐
nutenzione. Per il sensore avvitato:
sostituire il nucleo valvola e l'anello di tenuta. Per il sensore agganciato: so‐
stituire l'intero stelo valvola.
Stato di carico del veicolo Regolare la pressione dei pneumatici
in base alle condizioni di carico in
conformità alle informazioni indicate
sulla targhetta informativa o sulla ta‐
bella della pressione dei pneumatici
