OPEL CASCADA 2015 Ohjekirja (in Finnish)

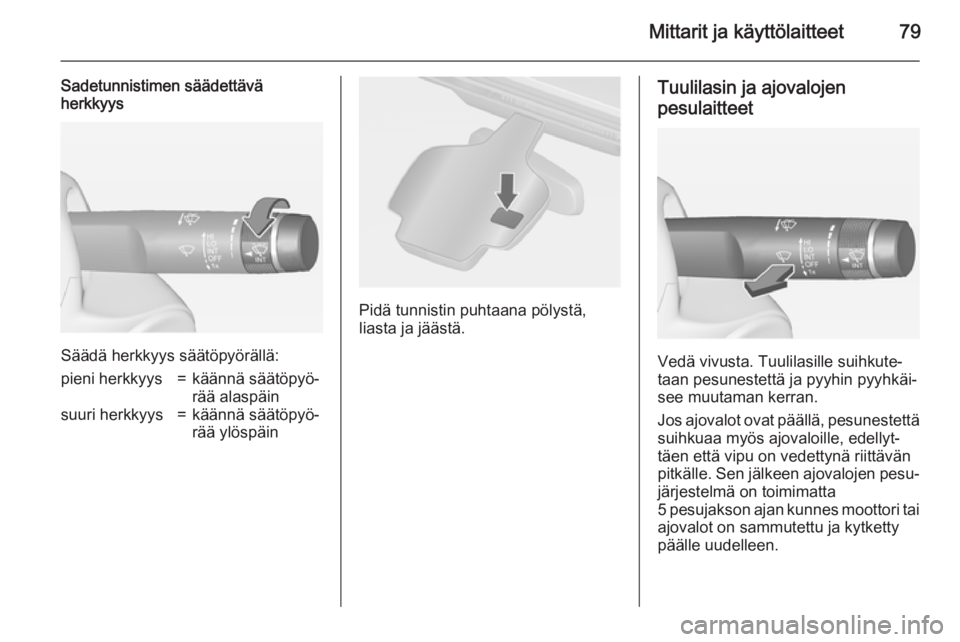

Mittarit ja käyttölaitteet79
Sadetunnistimen säädettävä
herkkyys
Säädä herkkyys säätöpyörällä:
pieni herkkyys=käännä säätöpyö‐
rää alaspäinsuuri herkkyys=käännä säätöpyö‐
rää ylöspäin
Pidä tunnistin puhtaana pölystä,
liasta ja jäästä.
Tuulilasin ja ajovalojen
pesulaitteet
Vedä vivusta. Tuulilasille suihkute‐
taan pesunestettä ja pyyhin pyyhkäi‐
see muutaman kerran.
Jos ajovalot ovat päällä, pesunestettä suihkuaa myös ajovaloille, edellyt‐
täen että vipu on vedettynä riittävän
pitkälle. Sen jälkeen ajovalojen pesu‐
järjestelmä on toimimatta
5 pesujakson ajan kunnes moottori tai
ajovalot on sammutettu ja kytketty
päälle uudelleen.

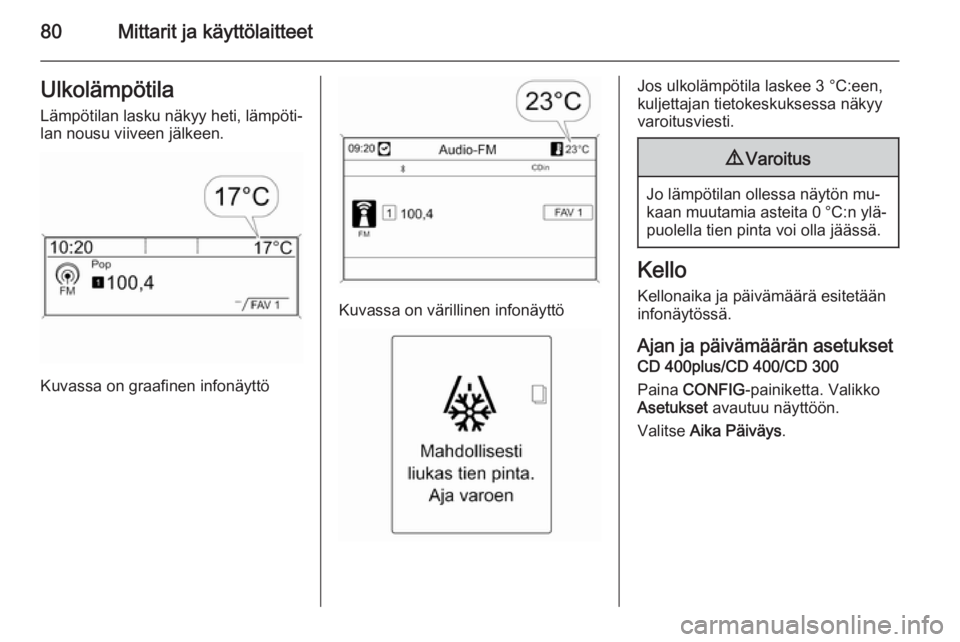

80Mittarit ja käyttölaitteetUlkolämpötila
Lämpötilan lasku näkyy heti, lämpöti‐
lan nousu viiveen jälkeen.
Kuvassa on graafinen infonäyttö
Kuvassa on värillinen infonäyttö
Jos ulkolämpötila laskee 3 °C:een,
kuljettajan tietokeskuksessa näkyy
varoitusviesti.9 Varoitus
Jo lämpötilan ollessa näytön mu‐
kaan muutamia asteita 0 °C:n ylä‐
puolella tien pinta voi olla jäässä.
Kello
Kellonaika ja päivämäärä esitetääninfonäytössä.
Ajan ja päivämäärän asetukset
CD 400plus/CD 400/CD 300
Paina CONFIG -painiketta. Valikko
Asetukset avautuu näyttöön.
Valitse Aika Päiväys .

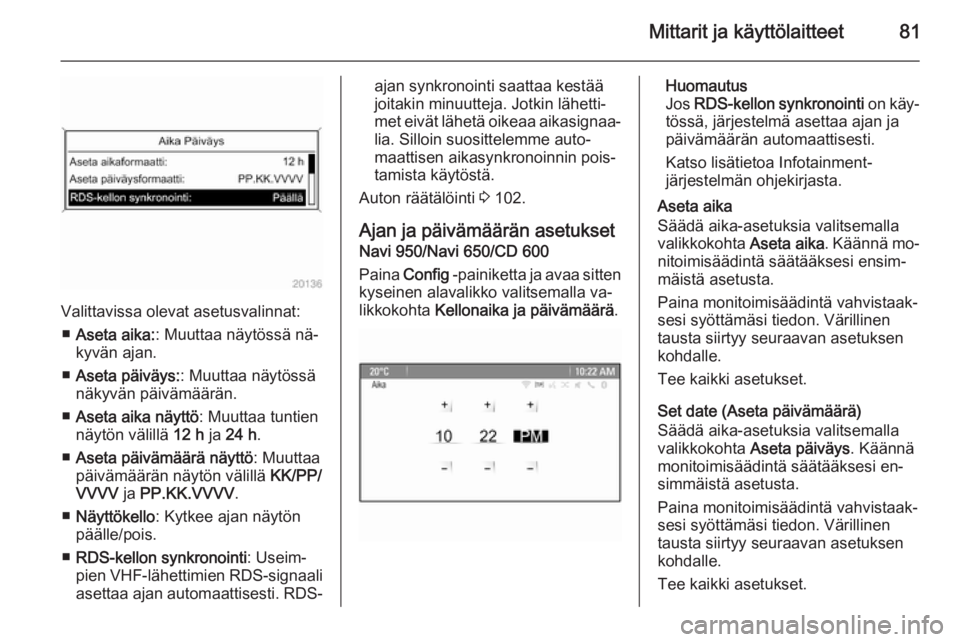

Mittarit ja käyttölaitteet81
Valittavissa olevat asetusvalinnat:■ Aseta aika: : Muuttaa näytössä nä‐
kyvän ajan.
■ Aseta päiväys: : Muuttaa näytössä
näkyvän päivämäärän.
■ Aseta aika näyttö : Muuttaa tuntien
näytön välillä 12 h ja 24 h .
■ Aseta päivämäärä näyttö : Muuttaa
päivämäärän näytön välillä KK/PP/
VVVV ja PP.KK.VVVV .
■ Näyttökello : Kytkee ajan näytön
päälle/pois.
■ RDS-kellon synkronointi : Useim‐
pien VHF-lähettimien RDS-signaali asettaa ajan automaattisesti. RDS-
ajan synkronointi saattaa kestää
joitakin minuutteja. Jotkin lähetti‐
met eivät lähetä oikeaa aikasignaa‐
lia. Silloin suosittelemme auto‐ maattisen aikasynkronoinnin pois‐
tamista käytöstä.
Auton räätälöinti 3 102.
Ajan ja päivämäärän asetukset Navi 950/Navi 650/CD 600
Paina Config -painiketta ja avaa sitten
kyseinen alavalikko valitsemalla va‐
likkokohta Kellonaika ja päivämäärä .Huomautus
Jos RDS-kellon synkronointi on käy‐
tössä, järjestelmä asettaa ajan ja
päivämäärän automaattisesti.
Katso lisätietoa Infotainment-
järjestelmän ohjekirjasta.
Aseta aika
Säädä aika-asetuksia valitsemalla
valikkokohta Aseta aika. Käännä mo‐
nitoimisäädintä säätääksesi ensim‐
mäistä asetusta.
Paina monitoimisäädintä vahvistaak‐
sesi syöttämäsi tiedon. Värillinen
tausta siirtyy seuraavan asetuksen
kohdalle.
Tee kaikki asetukset.
Set date (Aseta päivämäärä)
Säädä aika-asetuksia valitsemalla
valikkokohta Aseta päiväys . Käännä
monitoimisäädintä säätääksesi en‐
simmäistä asetusta.
Paina monitoimisäädintä vahvistaak‐
sesi syöttämäsi tiedon. Värillinen
tausta siirtyy seuraavan asetuksen
kohdalle.
Tee kaikki asetukset.

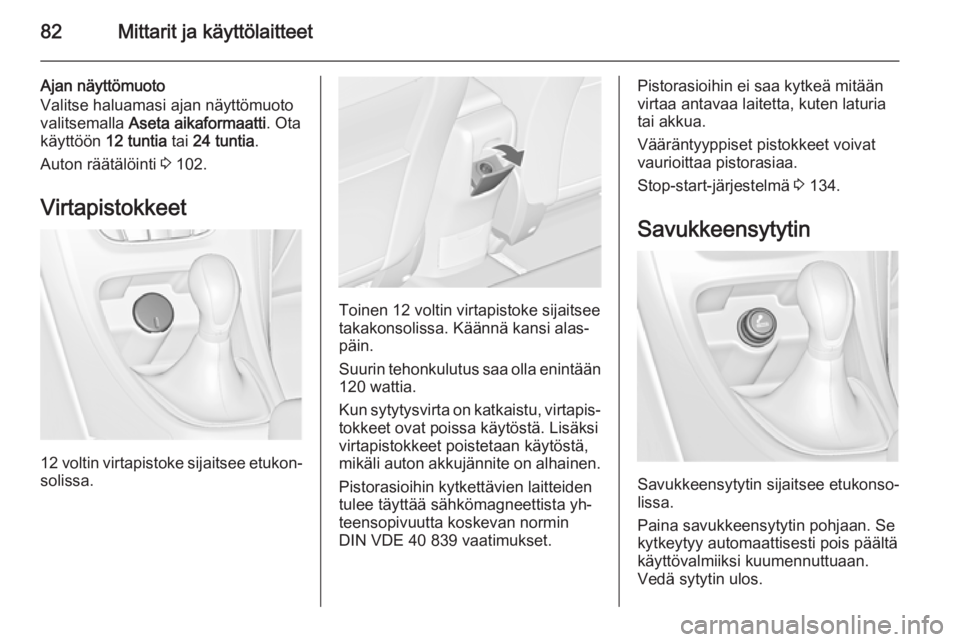

82Mittarit ja käyttölaitteet
Ajan näyttömuoto
Valitse haluamasi ajan näyttömuoto
valitsemalla Aseta aikaformaatti . Ota
käyttöön 12 tuntia tai 24 tuntia .
Auton räätälöinti 3 102.
Virtapistokkeet
12 voltin virtapistoke sijaitsee etukon‐
solissa.
Toinen 12 voltin virtapistoke sijaitsee
takakonsolissa. Käännä kansi alas‐
päin.
Suurin tehonkulutus saa olla enintään 120 wattia.
Kun sytytysvirta on katkaistu, virtapis‐
tokkeet ovat poissa käytöstä. Lisäksi
virtapistokkeet poistetaan käytöstä,
mikäli auton akkujännite on alhainen.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista yh‐
teensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
Pistorasioihin ei saa kytkeä mitään
virtaa antavaa laitetta, kuten laturia
tai akkua.
Vääräntyyppiset pistokkeet voivat
vaurioittaa pistorasiaa.
Stop-start-järjestelmä 3 134.
Savukkeensytytin
Savukkeensytytin sijaitsee etukonso‐
lissa.
Paina savukkeensytytin pohjaan. Se
kytkeytyy automaattisesti pois päältä
käyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.

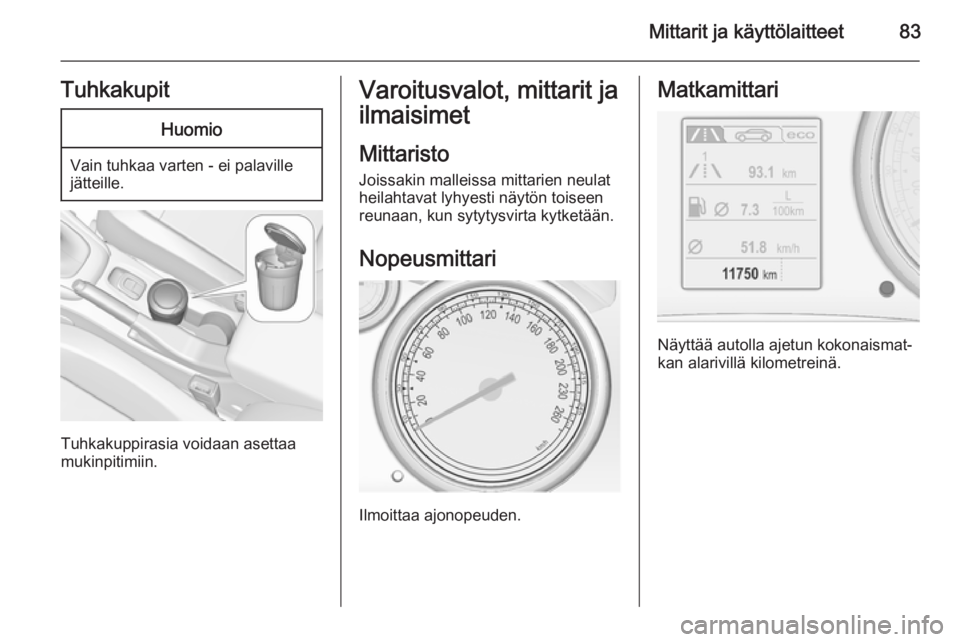

Mittarit ja käyttölaitteet83TuhkakupitHuomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia voidaan asettaa
mukinpitimiin.
Varoitusvalot, mittarit ja
ilmaisimet
Mittaristo
Joissakin malleissa mittarien neulat
heilahtavat lyhyesti näytön toiseen
reunaan, kun sytytysvirta kytketään.
Nopeusmittari
Ilmoittaa ajonopeuden.
Matkamittari
Näyttää autolla ajetun kokonaismat‐
kan alarivillä kilometreinä.

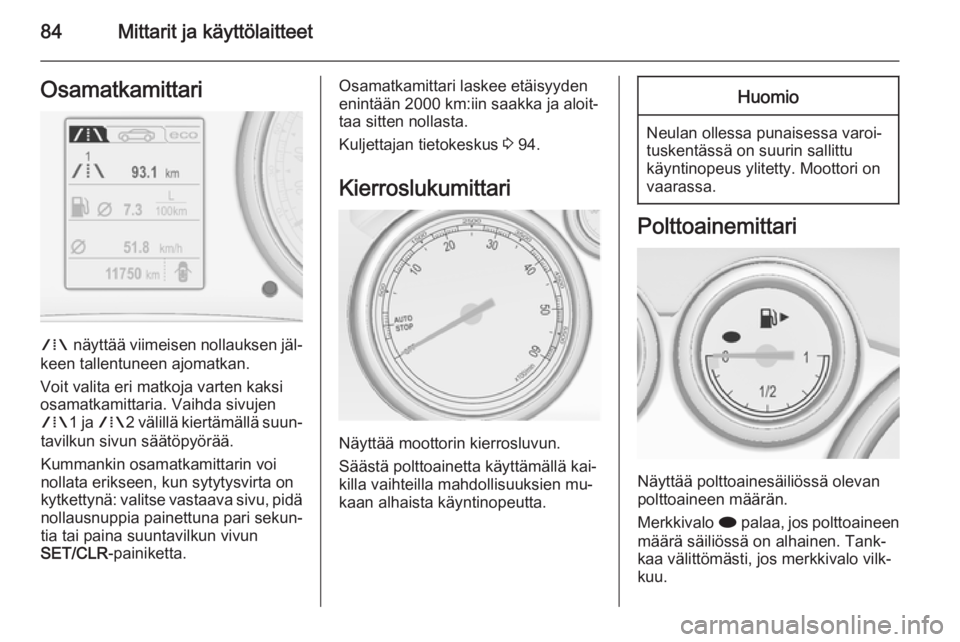

84Mittarit ja käyttölaitteetOsamatkamittari
W näyttää viimeisen nollauksen jäl‐
keen tallentuneen ajomatkan.
Voit valita eri matkoja varten kaksi
osamatkamittaria. Vaihda sivujen
W 1 ja W 2 välillä kiertämällä suun‐
tavilkun sivun säätöpyörää.
Kummankin osamatkamittarin voi
nollata erikseen, kun sytytysvirta on
kytkettynä: valitse vastaava sivu, pidä nollausnuppia painettuna pari sekun‐
tia tai paina suuntavilkun vivun
SET/CLR -painiketta.
Osamatkamittari laskee etäisyyden
enintään 2000 km:iin saakka ja aloit‐
taa sitten nollasta.
Kuljettajan tietokeskus 3 94.
Kierroslukumittari
Näyttää moottorin kierrosluvun.
Säästä polttoainetta käyttämällä kai‐
killa vaihteilla mahdollisuuksien mu‐ kaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Polttoainemittari
Näyttää polttoainesäiliössä olevan
polttoaineen määrän.
Merkkivalo i palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi, jos merkkivalo vilk‐ kuu.

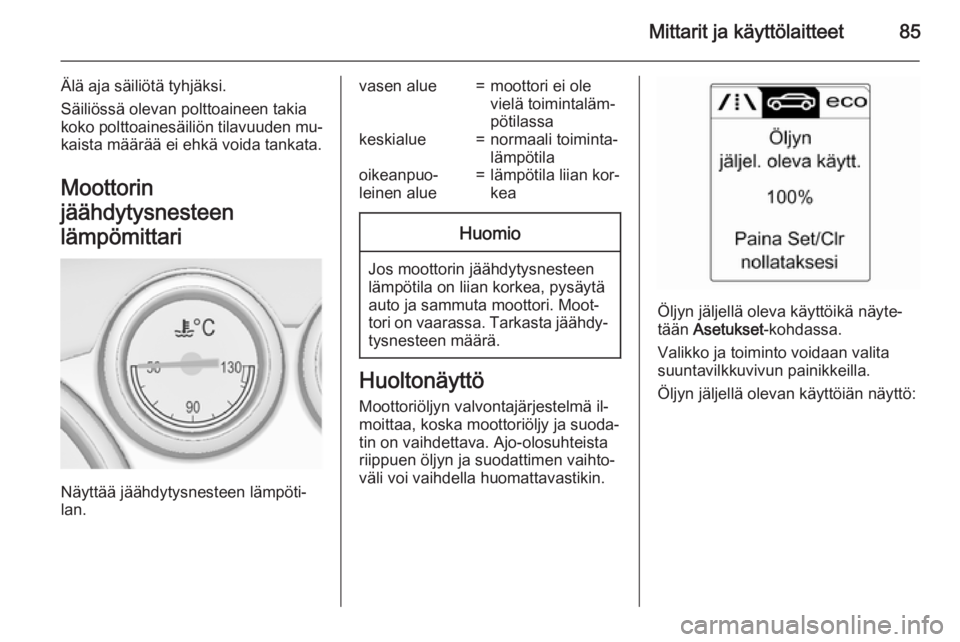

Mittarit ja käyttölaitteet85
Älä aja säiliötä tyhjäksi.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐
kaista määrää ei ehkä voida tankata.
Moottorin
jäähdytysnesteen
lämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
vasen alue=moottori ei ole
vielä toimintaläm‐
pötilassakeskialue=normaali toiminta‐
lämpötilaoikeanpuo‐
leinen alue=lämpötila liian kor‐
keaHuomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä il‐ moittaa, koska moottoriöljy ja suoda‐
tin on vaihdettava. Ajo-olosuhteista
riippuen öljyn ja suodattimen vaihto‐ väli voi vaihdella huomattavastikin.
Öljyn jäljellä oleva käyttöikä näyte‐
tään Asetukset -kohdassa.
Valikko ja toiminto voidaan valita
suuntavilkkuvivun painikkeilla.
Öljyn jäljellä olevan käyttöiän näyttö:

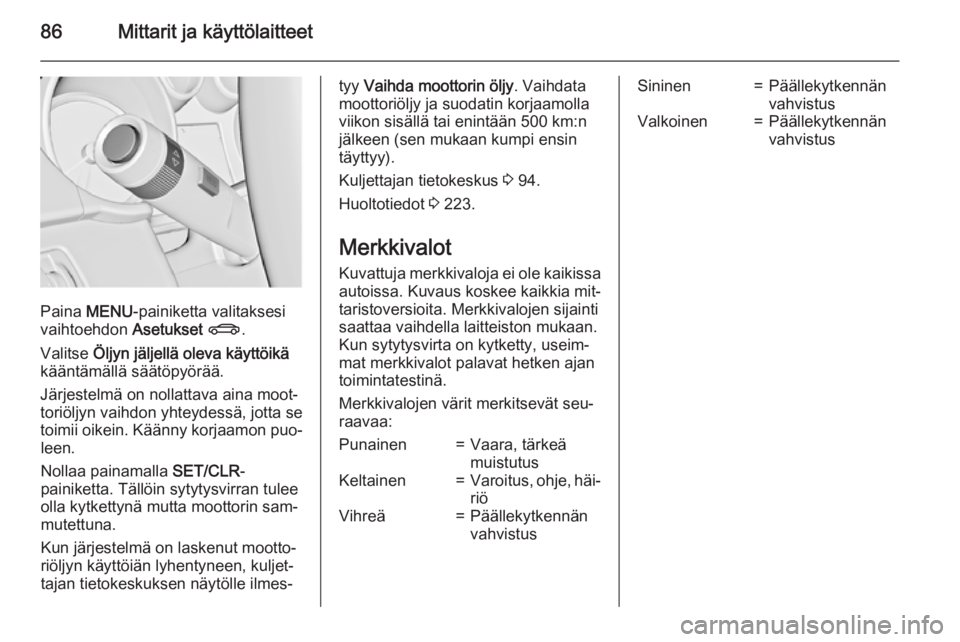

86Mittarit ja käyttölaitteet
Paina MENU -painiketta valitaksesi
vaihtoehdon Asetukset X .
Valitse Öljyn jäljellä oleva käyttöikä
kääntämällä säätöpyörää.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon puo‐ leen.
Nollaa painamalla SET/CLR-
painiketta. Tällöin sytytysvirran tulee
olla kytkettynä mutta moottorin sam‐
mutettuna.
Kun järjestelmä on laskenut mootto‐
riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksen näytölle ilmes‐
tyy Vaihda moottorin öljy . Vaihdata
moottoriöljy ja suodatin korjaamolla
viikon sisällä tai enintään 500 km:n
jälkeen (sen mukaan kumpi ensin
täyttyy).
Kuljettajan tietokeskus 3 94.
Huoltotiedot 3 223.
Merkkivalot Kuvattuja merkkivaloja ei ole kaikissa
autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita. Merkkivalojen sijainti
saattaa vaihdella laitteiston mukaan.
Kun sytytysvirta on kytketty, useim‐
mat merkkivalot palavat hetken ajan toimintatestinä.
Merkkivalojen värit merkitsevät seu‐
raavaa:Punainen=Vaara, tärkeä
muistutusKeltainen=Varoitus, ohje, häi‐ riöVihreä=Päällekytkennän
vahvistusSininen=Päällekytkennän
vahvistusValkoinen=Päällekytkennän
vahvistus

Mittarit ja käyttölaitteet87
Mittariston merkkivalot

88Mittarit ja käyttölaitteet
Keskikonsolin merkkivalot
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Syttyy hetkeksi Seisontavalot ovat käytössä.
Merkkivalo vilkkuu
Suuntavilkku tai varoitusvilkut ovat
käytössä.
Nopea vilkkuminen: suuntavilkku tai
sen sulake on viallinen, perävaunun
suuntavilkku ei toimi.
Lampun vaihto 3 187, sulakkeet
3 194.
Suuntavalot 3 116.
Turvavyömuistutin Etuistuinten turvavyömuistutus
Kuljettajan istuimen symboli X palaa
tai vilkkuu punaisena.
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena, kun istuin on käytössä.
Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Turvatyynyt,
turvavyönkiristimet ja
pyörähdyssuojakaaret v palaa punaisena.Kytkettäessä sytytysvirta merkkivalo
palaa n. 4 sekuntia. Jos se ei syty, ei
sammu 4 sekunnin jälkeen tai syttyy
ajon aikana, turvatyynyjärjestel‐
mässä, turvavöiden kiristimessä tai
laukeavissa pyörähdyssuojakaarissa
on vika. Turvatyynyt, turvavöiden esi‐
kiristimet tai pyörähdyssuojakaaret
eivät ehkä laukea onnettomuudessa.
Turvavyönkiristimien, turvatyynyjen
tai pyörähdyssuojakaarien laukeami‐
nen osoitetaan jatkuvasti palavalla
merkillä v.9 Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvatyynyjärjestelmä, turvavöiden
esikiristimet 3 56, 3 53. Pyörähdy‐
sonnettomuuksien suojausjärjes‐
telmä 3 42.
Turvatyynyn poistaminen
käytöstä
V palaa keltaisena.
