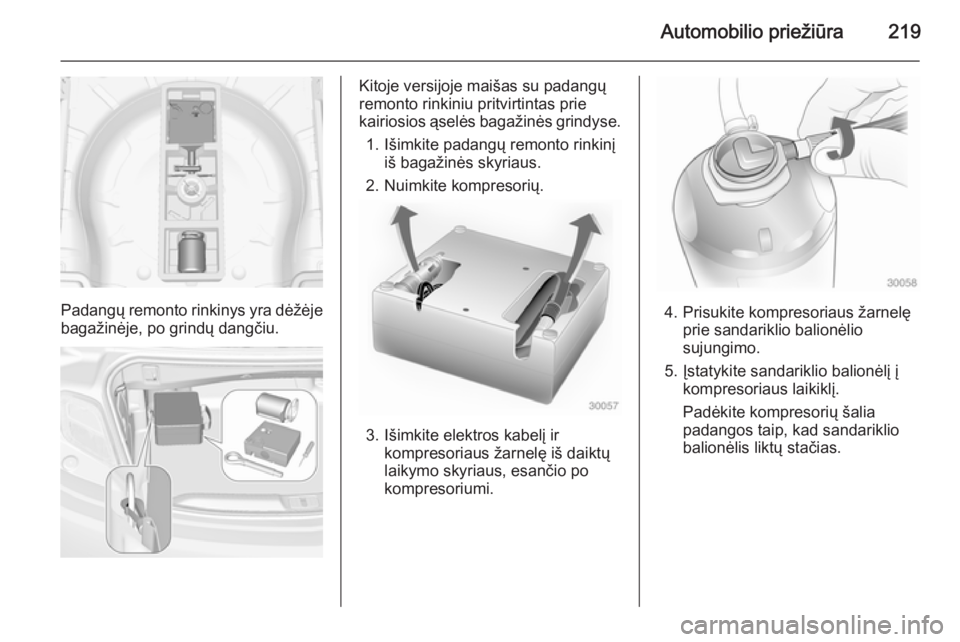

Automobilio priežiūra219
Padangų remonto rinkinys yra dėžėje
bagažinėje, po grindų dangčiu.
Kitoje versijoje maišas su padangų
remonto rinkiniu pritvirtintas prie
kairiosios ąselės bagažinės grindyse.
1. Išimkite padangų remonto rinkinį iš bagažinės skyriaus.
2. Nuimkite kompresorių.
3. Išimkite elektros kabelį ir kompresoriaus žarnelę iš daiktų
laikymo skyriaus, esančio po
kompresoriumi.
4. Prisukite kompresoriaus žarnelę prie sandariklio balionėlio
sujungimo.
5. Įstatykite sandariklio balionėlį į kompresoriaus laikiklį.
Padėkite kompresorių šalia
padangos taip, kad sandariklio
balionėlis liktų stačias.

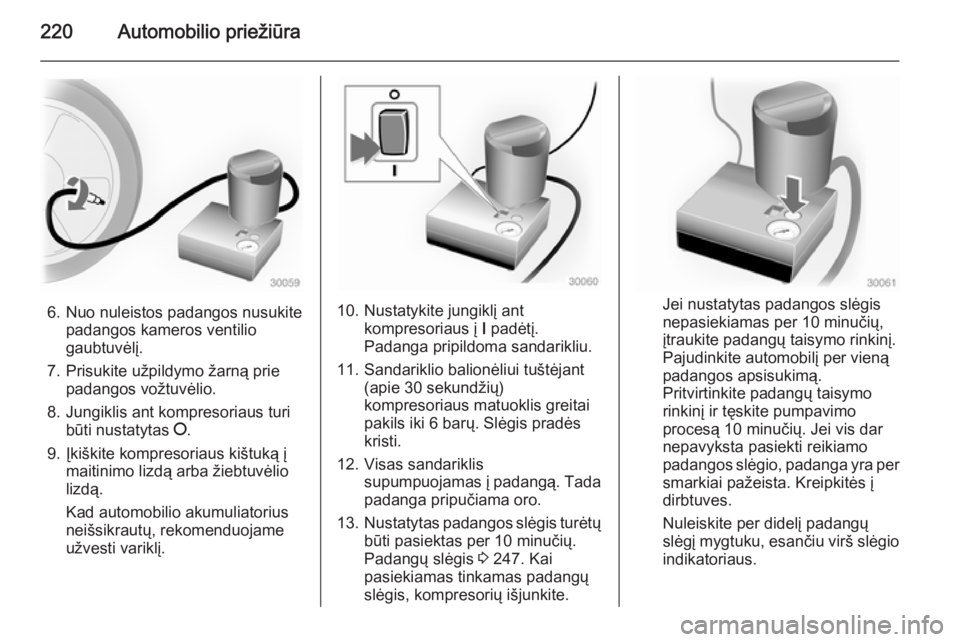

220Automobilio priežiūra
6. Nuo nuleistos padangos nusukitepadangos kameros ventilio
gaubtuvėlį.
7. Prisukite užpildymo žarną prie padangos vožtuvėlio.
8. Jungiklis ant kompresoriaus turi būti nustatytas J.
9. Įkiškite kompresoriaus kištuką į maitinimo lizdą arba žiebtuvėlio
lizdą.
Kad automobilio akumuliatorius
neišsikrautų, rekomenduojame
užvesti variklį.10. Nustatykite jungiklį ant kompresoriaus į I padėtį.
Padanga pripildoma sandarikliu.
11. Sandariklio balionėliui tuštėjant (apie 30 sekundžių)
kompresoriaus matuoklis greitai
pakils iki 6 barų. Slėgis pradės
kristi.
12. Visas sandariklis supumpuojamas į padangą. Tada
padanga pripučiama oro.
13. Nustatytas padangos slėgis turėtų
būti pasiektas per 10 minučių.
Padangų slėgis 3 247. Kai
pasiekiamas tinkamas padangų
slėgis, kompresorių išjunkite.Jei nustatytas padangos slėgis
nepasiekiamas per 10 minučių,
įtraukite padangų taisymo rinkinį.
Pajudinkite automobilį per vieną
padangos apsisukimą.
Pritvirtinkite padangų taisymo
rinkinį ir tęskite pumpavimo
procesą 10 minučių. Jei vis dar
nepavyksta pasiekti reikiamo
padangos slėgio, padanga yra per smarkiai pažeista. Kreipkitės į
dirbtuves.
Nuleiskite per didelį padangų
slėgį mygtuku, esančiu virš slėgio
indikatoriaus.

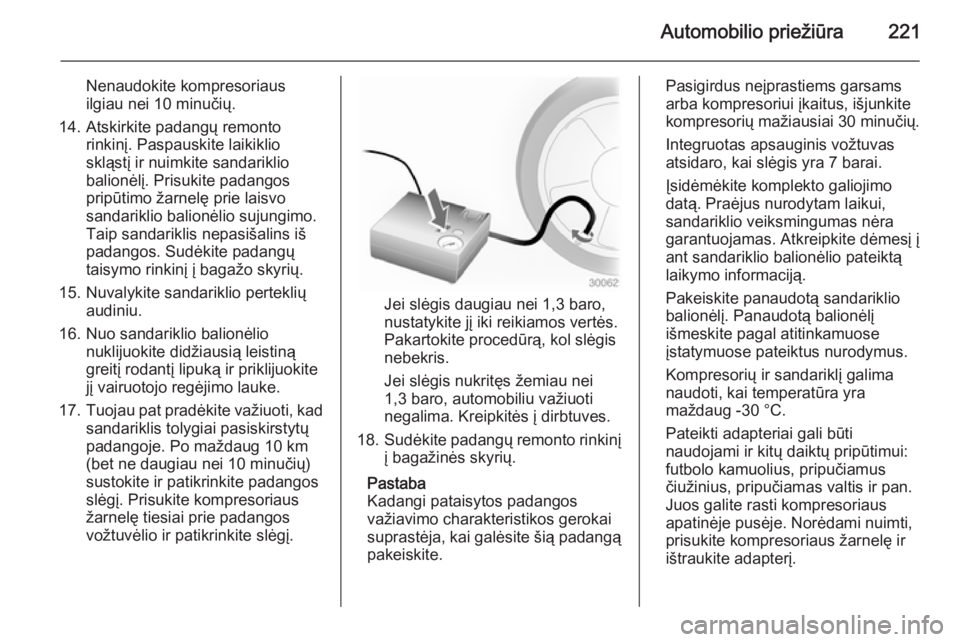

Automobilio priežiūra221
Nenaudokite kompresoriaus
ilgiau nei 10 minučių.
14. Atskirkite padangų remonto rinkinį. Paspauskite laikiklioskląstį ir nuimkite sandariklio
balionėlį. Prisukite padangos
pripūtimo žarnelę prie laisvo
sandariklio balionėlio sujungimo.
Taip sandariklis nepasišalins iš
padangos. Sudėkite padangų
taisymo rinkinį į bagažo skyrių.
15. Nuvalykite sandariklio perteklių audiniu.
16. Nuo sandariklio balionėlio nuklijuokite didžiausią leistiną
greitį rodantį lipuką ir priklijuokite
jį vairuotojo regėjimo lauke.
17. Tuojau pat pradėkite važiuoti, kad
sandariklis tolygiai pasiskirstytų
padangoje. Po maždaug 10 km
(bet ne daugiau nei 10 minučių)
sustokite ir patikrinkite padangos
slėgį. Prisukite kompresoriaus
žarnelę tiesiai prie padangos
vožtuvėlio ir patikrinkite slėgį.
Jei slėgis daugiau nei 1,3 baro,
nustatykite jį iki reikiamos vertės.
Pakartokite procedūrą, kol slėgis
nebekris.
Jei slėgis nukritęs žemiau nei
1,3 baro, automobiliu važiuoti
negalima. Kreipkitės į dirbtuves.
18. Sudėkite padangų remonto rinkinį
į bagažinės skyrių.
Pastaba
Kadangi pataisytos padangos
važiavimo charakteristikos gerokai
suprastėja, kai galėsite šią padangą
pakeiskite.
Pasigirdus neįprastiems garsams
arba kompresoriui įkaitus, išjunkite
kompresorių mažiausiai 30 minučių.
Integruotas apsauginis vožtuvas
atsidaro, kai slėgis yra 7 barai.
Įsidėmėkite komplekto galiojimo
datą. Praėjus nurodytam laikui,
sandariklio veiksmingumas nėra
garantuojamas. Atkreipkite dėmesį į
ant sandariklio balionėlio pateiktą
laikymo informaciją.
Pakeiskite panaudotą sandariklio
balionėlį. Panaudotą balionėlį
išmeskite pagal atitinkamuose
įstatymuose pateiktus nurodymus.
Kompresorių ir sandariklį galima
naudoti, kai temperatūra yra
maždaug -30 °C.
Pateikti adapteriai gali būti
naudojami ir kitų daiktų pripūtimui:
futbolo kamuolius, pripučiamus
čiužinius, pripučiamas valtis ir pan.
Juos galite rasti kompresoriaus
apatinėje pusėje. Norėdami nuimti,
prisukite kompresoriaus žarnelę ir
ištraukite adapterį.

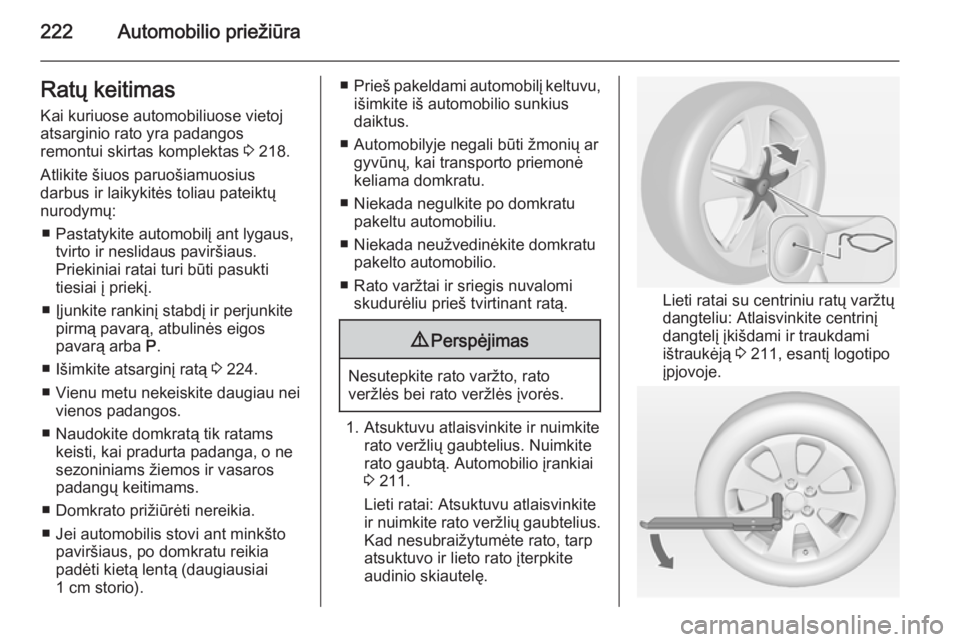

222Automobilio priežiūraRatų keitimasKai kuriuose automobiliuose vietoj
atsarginio rato yra padangos
remontui skirtas komplektas 3 218.
Atlikite šiuos paruošiamuosius
darbus ir laikykitės toliau pateiktų
nurodymų:
■ Pastatykite automobilį ant lygaus, tvirto ir neslidaus paviršiaus.
Priekiniai ratai turi būti pasukti
tiesiai į priekį.
■ Įjunkite rankinį stabdį ir perjunkite pirmą pavarą, atbulinės eigos
pavarą arba P.
■ Išimkite atsarginį ratą 3 224.
■ Vienu metu nekeiskite daugiau nei vienos padangos.
■ Naudokite domkratą tik ratams keisti, kai pradurta padanga, o nesezoniniams žiemos ir vasaros
padangų keitimams.
■ Domkrato prižiūrėti nereikia.
■ Jei automobilis stovi ant minkšto paviršiaus, po domkratu reikia
padėti kietą lentą (daugiausiai
1 cm storio).■ Prieš pakeldami automobilį keltuvu,
išimkite iš automobilio sunkius
daiktus.
■ Automobilyje negali būti žmonių ar gyvūnų, kai transporto priemonė
keliama domkratu.
■ Niekada negulkite po domkratu pakeltu automobiliu.
■ Niekada neužvedinėkite domkratu pakelto automobilio.
■ Rato varžtai ir sriegis nuvalomi skudurėliu prieš tvirtinant ratą.9 Perspėjimas
Nesutepkite rato varžto, rato
veržlės bei rato veržlės įvorės.
1. Atsuktuvu atlaisvinkite ir nuimkite rato veržlių gaubtelius. Nuimkite
rato gaubtą. Automobilio įrankiai
3 211.
Lieti ratai: Atsuktuvu atlaisvinkite
ir nuimkite rato veržlių gaubtelius. Kad nesubraižytumėte rato, tarp
atsuktuvo ir lieto rato įterpkite
audinio skiautelę.
Lieti ratai su centriniu ratų varžtų
dangteliu: Atlaisvinkite centrinį
dangtelį įkišdami ir traukdami
ištraukėją 3 211, esantį logotipo
įpjovoje.

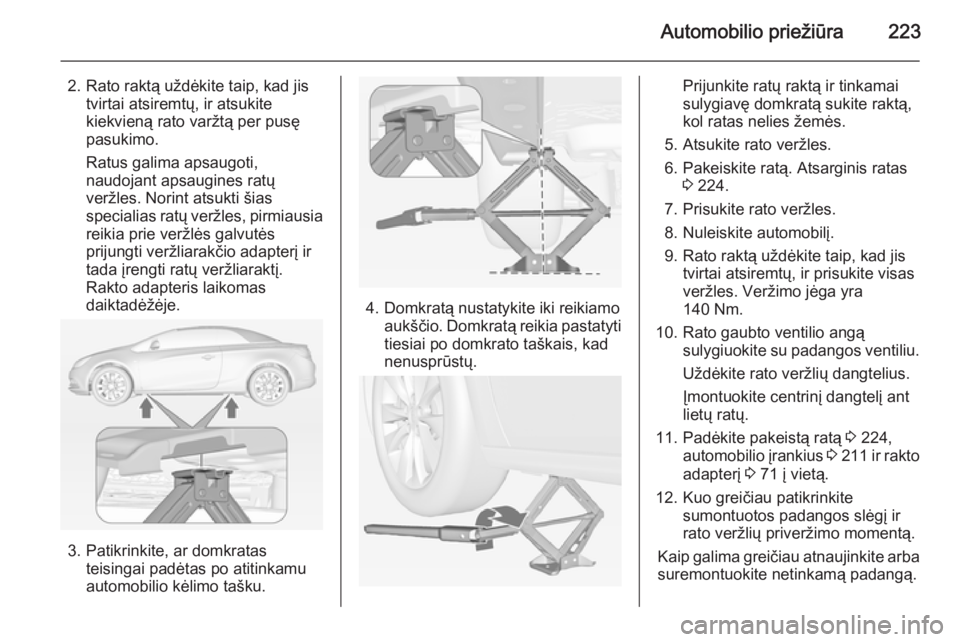

Automobilio priežiūra223
2. Rato raktą uždėkite taip, kad jistvirtai atsiremtų, ir atsukite
kiekvieną rato varžtą per pusę
pasukimo.
Ratus galima apsaugoti,
naudojant apsaugines ratų veržles. Norint atsukti šias
specialias ratų veržles, pirmiausia
reikia prie veržlės galvutės
prijungti veržliarakčio adapterį ir
tada įrengti ratų veržliaraktį.
Rakto adapteris laikomas
daiktadėžėje.
3. Patikrinkite, ar domkratas teisingai padėtas po atitinkamu
automobilio kėlimo tašku.
4. Domkratą nustatykite iki reikiamo aukščio. Domkratą reikia pastatyti
tiesiai po domkrato taškais, kad
nenusprūstų.
Prijunkite ratų raktą ir tinkamai
sulygiavę domkratą sukite raktą,
kol ratas nelies žemės.
5. Atsukite rato veržles.
6. Pakeiskite ratą. Atsarginis ratas 3 224.
7. Prisukite rato veržles. 8. Nuleiskite automobilį.
9. Rato raktą uždėkite taip, kad jis tvirtai atsiremtų, ir prisukite visas
veržles. Veržimo jėga yra
140 Nm.
10. Rato gaubto ventilio angą sulygiuokite su padangos ventiliu.
Uždėkite rato veržlių dangtelius.
Įmontuokite centrinį dangtelį ant
lietų ratų.
11. Padėkite pakeistą ratą 3 224,
automobilio įrankius 3 211 ir rakto
adapterį 3 71 į vietą.
12. Kuo greičiau patikrinkite sumontuotos padangos slėgį ir
rato veržlių priveržimo momentą.
Kaip galima greičiau atnaujinkite arba
suremontuokite netinkamą padangą.

224Automobilio priežiūra
Kėlimo platformos domkrato
tvirtinimo vieta
Galinį kėlimo platformos petį
nukreipkite po anga automobilio
kėbulo apačioje.
Priekinį kėlimo platformos petį
nukreipkite po automobilio kėbulu.
Atsarginis ratas
Kai kuriuose automobiliuose vietoj
atsarginio rato yra padangos
remontui skirtas komplektas.
Jei montuojamas nuo kitų
besiskiriantis atsarginis ratas ir jį
galima klasifikuoti kaip laikinąjį
atsarginį ratą, tuomet taikomi
atitinkami greičio apribojimai, net jei
nėra jokio tai nurodančio lipduko. Dėl
informacijos apie taikomą greičio
apribojimą kreipkitės į autoservisą.
Ant atsarginės padangos pritvirtintas
padangos gaubtas.Įspėjimas
Jeigu naudojamas atsarginis ratas yramažesnis nei kiti ratai arba
naudojamas kartu su žieminėmis
padangomis, tai gali turėti įtakos
važiavimui. Kaip galima greičiau
pakeiskite netinkamą padangą.
Atsarginio rato išėmimas ir
pažeisto rato laikymas
bagažinės skyriuje
Atsarginis ratas laikomas atsarginio
rato nišoje, po grindų dangčiu.
Atsarginio rato skyrius nėra skirtas
kitokio dydžio ratams laikyti.
Norėdami išimti: 1. Uždarykite medžiaginį stogą ir nulenkite bagažinės skyriaus
pertvarą, paspausdami kilpos sritį aukštyn, link automobilio priekio
3 74.

Automobilio priežiūra225
2. Nuimkite grindų dangtį.
3. Atsarginis ratas nišoje yrapritvirtintas sparnuotąja veržle.
Atsukite veržlę, nuimkite kūgį ir
išimkite atsarginį ratą.
Po atsarginiu ratu yra dėžė ir
maišas su automobilio įrankiais.
4. Pakeiskite pažeistą ratą 3 222 ir
sudėkite įrankius atgal į įrankių
dėžę ir maišą. Ištraukite diržą iš
dėžės ir pasidėkite šone.
5. Užfiksuokite įrankių dėžę, užsukdami atgal sparnuotąją
veržlę su kūgiu. Įdėkite maišą į
nišą.
6. Pažeistą ratą įdėkite į nišą išorine
dalimi aukštyn.
7. Laisvą diržo galą perkiškite pro kairiąją tvirtinimo ąselę grindyse.
8. Diržo galą perkiškite per kilpą ir traukite, kol diržas bus patikimai
pritvirtintas prie tvirtinimo ąselelės.

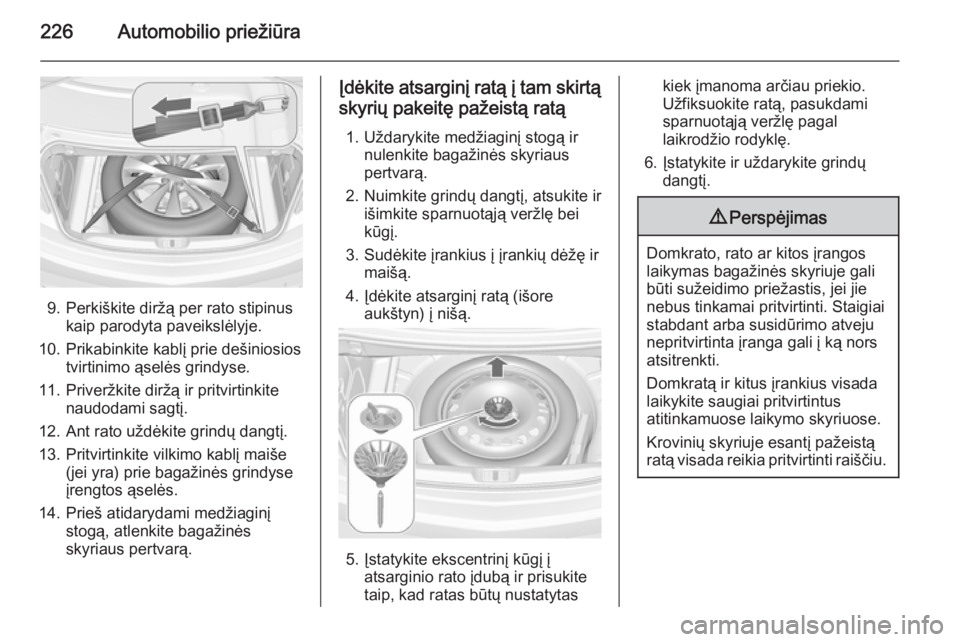

226Automobilio priežiūra
9. Perkiškite diržą per rato stipinuskaip parodyta paveikslėlyje.
10. Prikabinkite kablį prie dešiniosios tvirtinimo ąselės grindyse.
11. Priveržkite diržą ir pritvirtinkite naudodami sagtį.
12. Ant rato uždėkite grindų dangtį.
13. Pritvirtinkite vilkimo kablį maiše (jei yra) prie bagažinės grindyse
įrengtos ąselės.
14. Prieš atidarydami medžiaginį stogą, atlenkite bagažinės
skyriaus pertvarą.
Įdėkite atsarginį ratą į tam skirtą
skyrių pakeitę pažeistą ratą
1. Uždarykite medžiaginį stogą ir nulenkite bagažinės skyriaus
pertvarą.
2. Nuimkite grindų dangtį, atsukite ir išimkite sparnuotąją veržlę bei
kūgį.
3. Sudėkite įrankius į įrankių dėžę ir maišą.
4. Įdėkite atsarginį ratą (išore aukštyn) į nišą.
5. Įstatykite ekscentrinį kūgį įatsarginio rato įdubą ir prisukite
taip, kad ratas būtų nustatytas
kiek įmanoma arčiau priekio.
Užfiksuokite ratą, pasukdami
sparnuotąją veržlę pagal
laikrodžio rodyklę.
6. Įstatykite ir uždarykite grindų dangtį.9 Perspėjimas
Domkrato, rato ar kitos įrangos
laikymas bagažinės skyriuje gali
būti sužeidimo priežastis, jei jie
nebus tinkamai pritvirtinti. Staigiai
stabdant arba susidūrimo atveju nepritvirtinta įranga gali į ką nors
atsitrenkti.
Domkratą ir kitus įrankius visada
laikykite saugiai pritvirtintus
atitinkamuose laikymo skyriuose.
Krovinių skyriuje esantį pažeistą
ratą visada reikia pritvirtinti raiščiu.

Automobilio priežiūra227
Laikinas atsarginis ratasĮspėjimas
Jeigu naudojamas atsarginis ratasyramažesnis nei kiti ratai arba
naudojamas kartu su žieminėmis
padangomis, tai gali turėti įtakos
važiavimui. Kaip galima greičiau
pakeiskite netinkamą padangą.
Vienu metu naudokite tik vieną laikiną atsarginį ratą. Nevažiuokite greičiau
kaip 80 km/h. Posūkiuose važiuokite
lėtai. Nenaudokite laikinos padangos
ilgą laiką.
Jeigu velkant kitą transporto
priemonę prakiūra jūsų transporto
priemonės galinis ratas, atsarginį ratą
sumontuokite transporto priemonės priekyje, o nepažeistą ratą – jos gale.
Padangų grandinės 3 218.
Atsarginis ratas su kryptine
padanga
Sumontuokite kryptines padangas
taip, kad jos suktųsi automobilio
važiavimo kryptimi. Sukimosi kryptis
parodyta padangos šone esančiu
simboliu (pvz., rodykle).
Jei padangos sumontuotos priešinga kryptimi:
■ Gali turėti įtakos važiavimui. Kaip galima greičiau atnaujinkite arba
suremontuokite netinkamą
padangą.
■ Vairuokite ypač atsargiai šlapiu ir sniegu padengtu kelio paviršiumi.Užvedimas nuo išorinio
maitinimo šaltinio
Neužvedinėkite variklio naudodami
greitą įkroviklį.
Automobilį su išsikrovusiu
automobilio akumuliatoriumi galima
užvesti naudojant kito automobilio
akumuliatorių ir jo laidus.9 Perspėjimas
Būkite labai atsargūs,
užvedinėdami variklį kito
akumuliatoriaus laidais. Net dėl
menkiausio toliau pateiktų
instrukcijų nesilaikymo galite
sunkiai susižaloti, o
akumuliatorius gali sprogti,
sugadindamas abiejų automobilių
elektros sistemas.

228Automobilio priežiūra9Perspėjimas
Venkite baterijų skysčio kontakto
su akimis, oda, audiniais ir
dažytais paviršiais. Skystyje yra sieros rūgšties, kuri tiesiogiai
liečiantis gali sužaloti ir pažeisti.
■ Niekada nedėkite akumuliatoriaus šalia atviros liepsnos ar žiežirbų.
■ Išsekęs automobilio akumuliatorius
gali užšalti, esant 0 °C
temperatūrai. Prieš jungdami
akumuliatoriaus laidus, atšildykite
užšalusį akumuliatorių.
■ Dirbdami su akumuliatoriumi dėvėkite akių apsaugą ir
apsauginius rūbus.
■ Kito automobilio akumuliatorius turi
būti tos pačios įtampos (12 voltų).
Tūris (Ah) turi būti ne mažesnis nei išsikrovusio akumuliatoriaus.
■ Kito akumuliatoriaus laidai turi būti izoliuotais gnybtais ir mažiausiai
16 mm 2
(25 mm 2
dyzeliniams
varikliams) skersmens.
■ Neatjunkite išsikrovusio akumuliatoriaus nuo automobilio.
■ Išjunkite visus nereikalingus elektrinius prietaisus.
■ Nesilenkite virš akumuliatoriaus, kai bandote užvesti variklį.
■ Saugokite, kad gnybtai neprisiliestų
prie vienas kito laidų.
■ Proceso metu automobiliai neturi liestis vienas su kitu.
■ Įjunkite stovėjimo stabdį, pavarų dėžė turi būti neutralioje padėtyje,
automatinė pavarų dėžė – P
padėtyje.
■ Nuimkite abiejų akumuliatorių teigiamų kontaktų apsauginius
dangtelius.

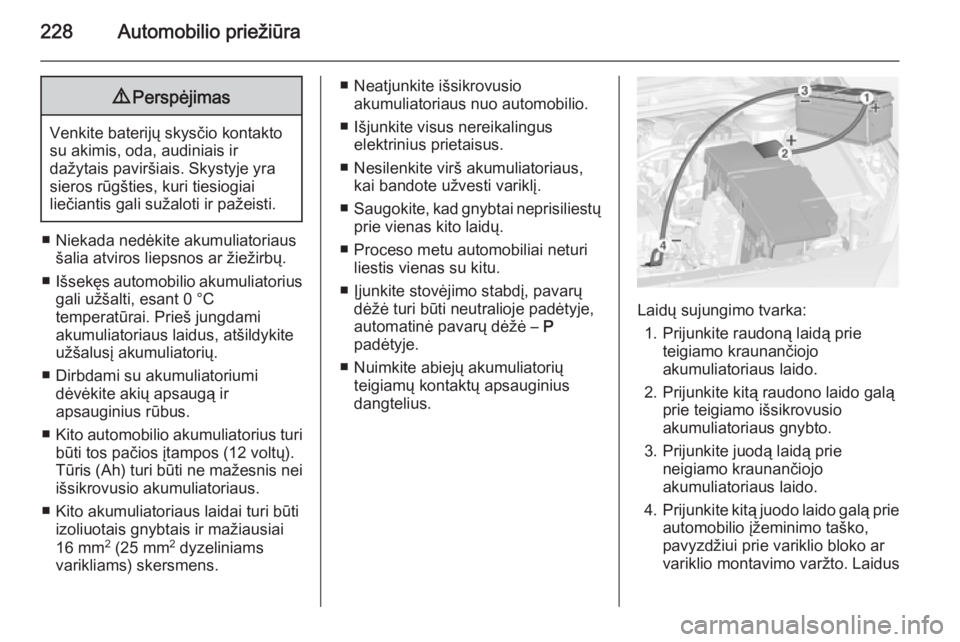

Laidų sujungimo tvarka:
1. Prijunkite raudoną laidą prie teigiamo kraunančiojo
akumuliatoriaus laido.
2. Prijunkite kitą raudono laido galą prie teigiamo išsikrovusio
akumuliatoriaus gnybto.
3. Prijunkite juodą laidą prie neigiamo kraunančiojo
akumuliatoriaus laido.
4. Prijunkite kitą juodo laido galą prie
automobilio įžeminimo taško,
pavyzdžiui prie variklio bloko ar
variklio montavimo varžto. Laidus
