OPEL CASCADA 2016.5 Instruktionsbok

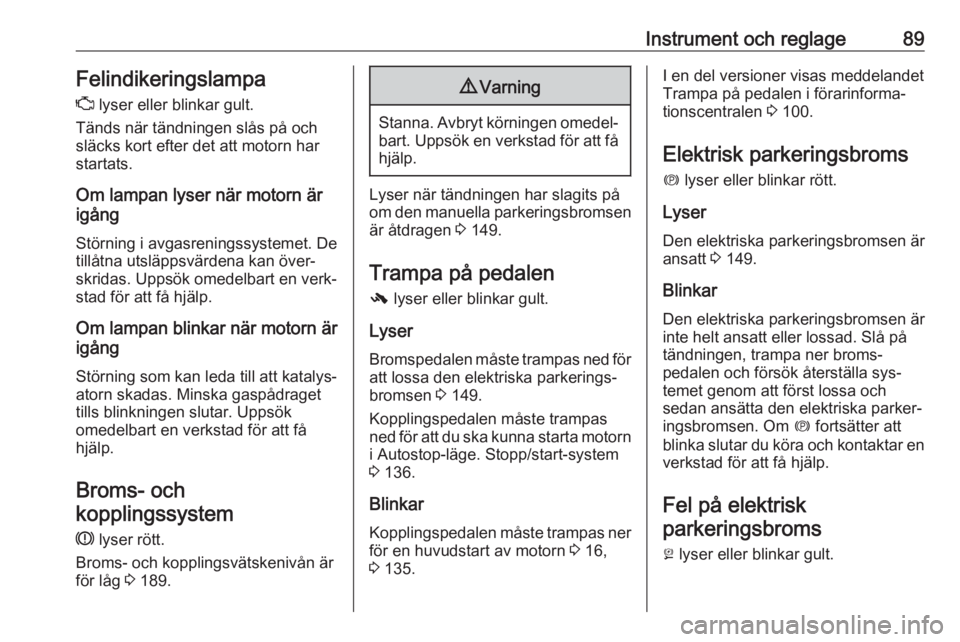

Instrument och reglage89Felindikeringslampa
Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐
skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.
Om lampan blinkar när motorn är
igång
Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Broms- och kopplingssystem
R lyser rött.
Broms- och kopplingsvätskenivån är
för låg 3 189.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när tändningen har slagits på
om den manuella parkeringsbromsen
är åtdragen 3 149.
Trampa på pedalen
- lyser eller blinkar gult.
Lyser
Bromspedalen måste trampas ned för
att lossa den elektriska parkerings‐
bromsen 3 149.
Kopplingspedalen måste trampas
ned för att du ska kunna starta motorn i Autostop-läge. Stopp/start-system
3 136.
Blinkar Kopplingspedalen måste trampas ner
för en huvudstart av motorn 3 16,
3 135.
I en del versioner visas meddelandet
Trampa på pedalen i förarinforma‐
tionscentralen 3 100.
Elektrisk parkeringsbroms m lyser eller blinkar rött.
Lyser
Den elektriska parkeringsbromsen är ansatt 3 149.
Blinkar
Den elektriska parkeringsbromsen är inte helt ansatt eller lossad. Slå på
tändningen, trampa ner broms‐
pedalen och försök återställa sys‐
temet genom att först lossa och
sedan ansätta den elektriska parker‐
ingsbromsen. Om m fortsätter att
blinka slutar du köra och kontaktar en verkstad för att få hjälp.
Fel på elektriskparkeringsbroms
j lyser eller blinkar gult.

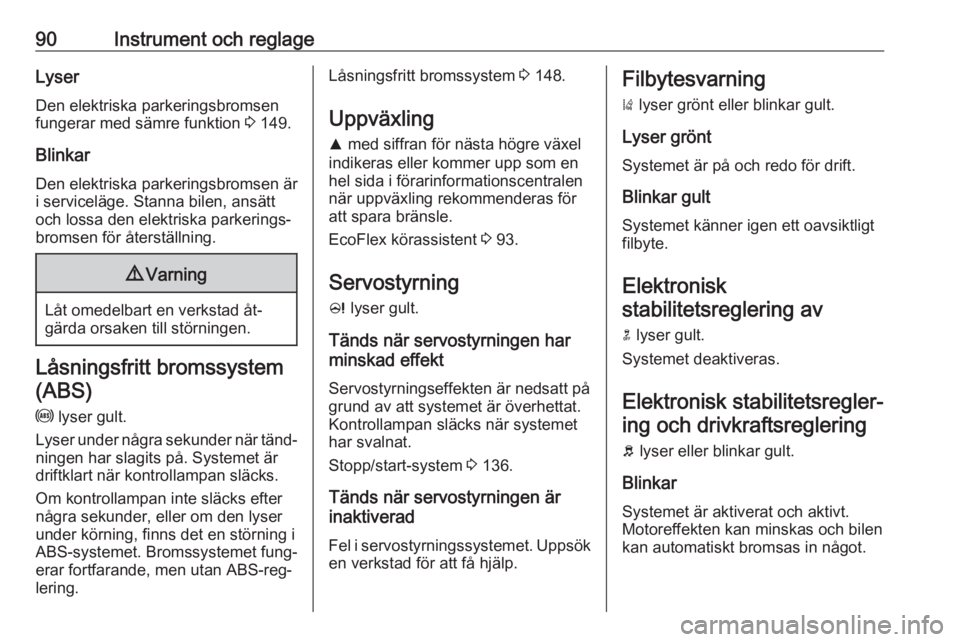

90Instrument och reglageLyserDen elektriska parkeringsbromsenfungerar med sämre funktion 3 149.
Blinkar Den elektriska parkeringsbromsen är
i serviceläge. Stanna bilen, ansätt
och lossa den elektriska parkerings‐ bromsen för återställning.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Låsningsfritt bromssystem
(ABS)
u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte släcks efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS-reg‐
lering.
Låsningsfritt bromssystem 3 148.
Uppväxling R med siffran för nästa högre växel
indikeras eller kommer upp som en
hel sida i förarinformationscentralen
när uppväxling rekommenderas för
att spara bränsle.
EcoFlex körassistent 3 93.
Servostyrning
c lyser gult.
Tänds när servostyrningen har
minskad effekt
Servostyrningseffekten är nedsatt pågrund av att systemet är överhettat. Kontrollampan släcks när systemet
har svalnat.
Stopp/start-system 3 136.
Tänds när servostyrningen är inaktiverad
Fel i servostyrningssystemet. Uppsök
en verkstad för att få hjälp.Filbytesvarning
) lyser grönt eller blinkar gult.
Lyser grönt
Systemet är på och redo för drift.
Blinkar gult
Systemet känner igen ett oavsiktligt
filbyte.
Elektronisk
stabilitetsreglering av
n lyser gult.
Systemet deaktiveras.
Elektronisk stabilitetsregler‐
ing och drivkraftsreglering
b lyser eller blinkar gult.
Blinkar
Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen
kan automatiskt bromsas in något.

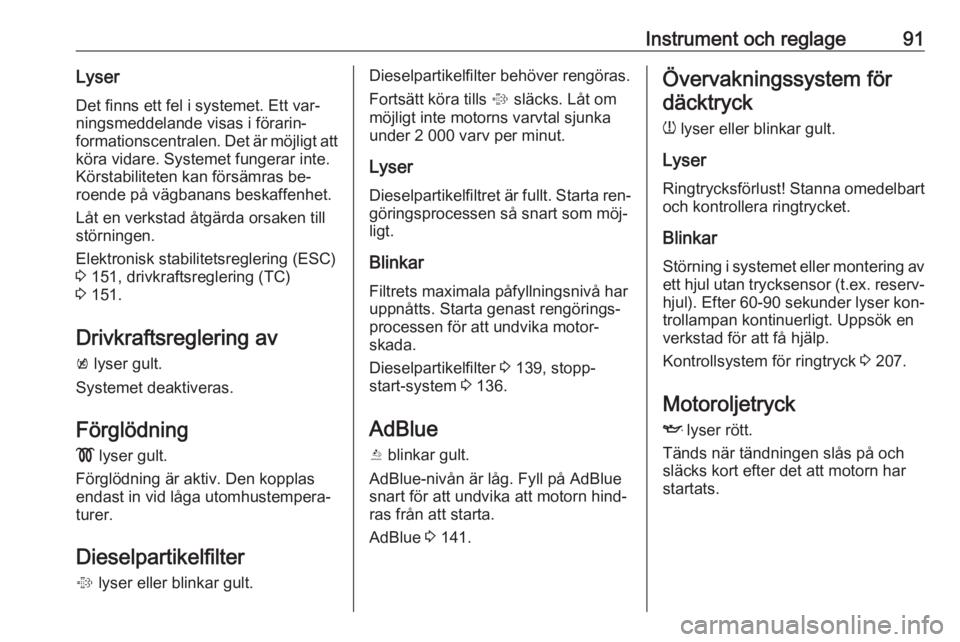

Instrument och reglage91LyserDet finns ett fel i systemet. Ett var‐
ningsmeddelande visas i förarin‐
formationscentralen. Det är möjligt att
köra vidare. Systemet fungerar inte.
Körstabiliteten kan försämras be‐
roende på vägbanans beskaffenhet.
Låt en verkstad åtgärda orsaken till
störningen.
Elektronisk stabilitetsreglering (ESC)
3 151, drivkraftsreglering (TC)
3 151.
Drivkraftsreglering av k lyser gult.
Systemet deaktiveras.
Förglödning
! lyser gult.
Förglödning är aktiv. Den kopplas
endast in vid låga utomhustempera‐
turer.
Dieselpartikelfilter % lyser eller blinkar gult.Dieselpartikelfilter behöver rengöras.
Fortsätt köra tills % släcks. Låt om
möjligt inte motorns varvtal sjunka
under 2 000 varv per minut.
Lyser
Dieselpartikelfiltret är fullt. Starta ren‐
göringsprocessen så snart som möj‐
ligt.
Blinkar
Filtrets maximala påfyllningsnivå har uppnåtts. Starta genast rengörings‐
processen för att undvika motor‐
skada.
Dieselpartikelfilter 3 139, stopp-
start-system 3 136.
AdBlue
Y blinkar gult.
AdBlue-nivån är låg. Fyll på AdBlue snart för att undvika att motorn hind‐
ras från att starta.
AdBlue 3 141.Övervakningssystem för
däcktryck
w lyser eller blinkar gult.
Lyser Ringtrycksförlust! Stanna omedelbart
och kontrollera ringtrycket.
Blinkar
Störning i systemet eller montering av ett hjul utan trycksensor (t.ex. reserv‐
hjul). Efter 60-90 sekunder lyser kon‐
trollampan kontinuerligt. Uppsök en
verkstad för att få hjälp.
Kontrollsystem för ringtryck 3 207.
Motoroljetryck I lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.

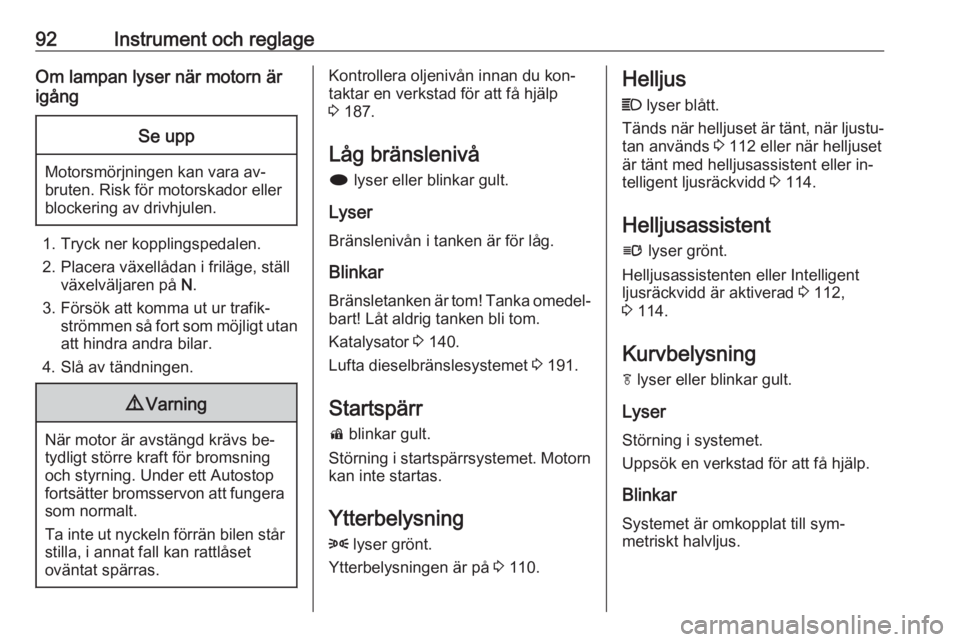

92Instrument och reglageOm lampan lyser när motorn är
igångSe upp
Motorsmörjningen kan vara av‐
bruten. Risk för motorskador eller
blockering av drivhjulen.
1. Tryck ner kopplingspedalen.
2. Placera växellådan i friläge, ställ växelväljaren på N.
3. Försök att komma ut ur trafik‐ strömmen så fort som möjligt utan
att hindra andra bilar.
4. Slå av tändningen.
9 Varning
När motor är avstängd krävs be‐
tydligt större kraft för bromsning och styrning. Under ett Autostop
fortsätter bromsservon att fungera som normalt.
Ta inte ut nyckeln förrän bilen står stilla, i annat fall kan rattlåset
oväntat spärras.
Kontrollera oljenivån innan du kon‐
taktar en verkstad för att få hjälp
3 187.
Låg bränslenivå
i lyser eller blinkar gult.
Lyser Bränslenivån i tanken är för låg.
Blinkar Bränsletanken är tom! Tanka omedel‐
bart! Låt aldrig tanken bli tom.
Katalysator 3 140.
Lufta dieselbränslesystemet 3 191.
Startspärr
d blinkar gult.
Störning i startspärrsystemet. Motorn kan inte startas.
Ytterbelysning
8 lyser grönt.
Ytterbelysningen är på 3 110.Helljus
C lyser blått.
Tänds när helljuset är tänt, när ljustu‐
tan används 3 112 eller när helljuset
är tänt med helljusassistent eller in‐
telligent ljusräckvidd 3 114.
Helljusassistent l lyser grönt.
Helljusassistenten eller Intelligent
ljusräckvidd är aktiverad 3 112,
3 114.
Kurvbelysning f lyser eller blinkar gult.
Lyser
Störning i systemet.
Uppsök en verkstad för att få hjälp.
Blinkar Systemet är omkopplat till sym‐
metriskt halvljus.

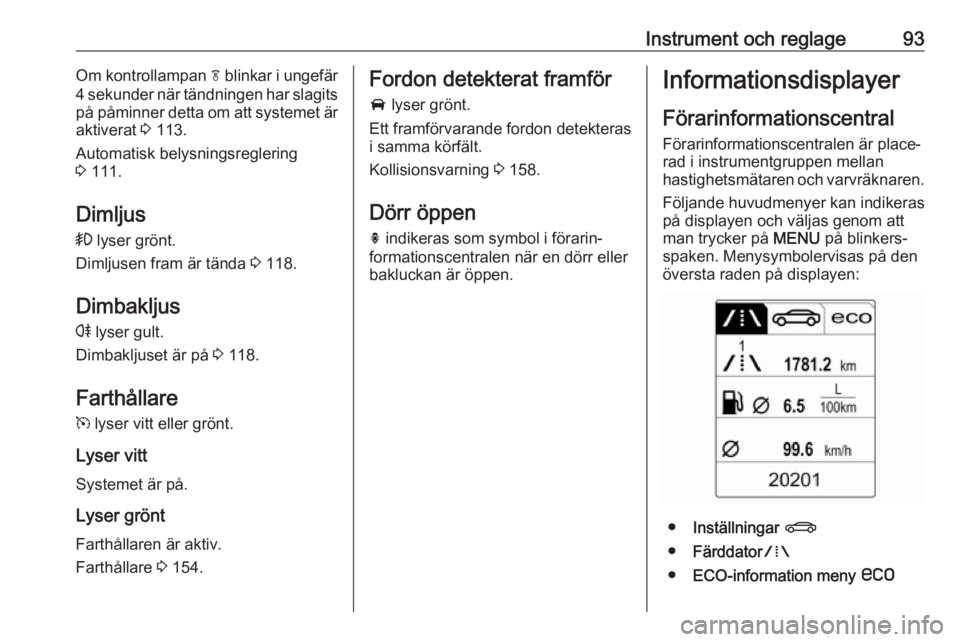

Instrument och reglage93Om kontrollampan f blinkar i ungefär
4 sekunder när tändningen har slagits på påminner detta om att systemet är
aktiverat 3 113.
Automatisk belysningsreglering
3 111.
Dimljus
> lyser grönt.
Dimljusen fram är tända 3 118.
Dimbakljus
r lyser gult.
Dimbakljuset är på 3 118.
Farthållare
m lyser vitt eller grönt.
Lyser vitt Systemet är på.
Lyser grönt
Farthållaren är aktiv.
Farthållare 3 154.Fordon detekterat framför
A lyser grönt.
Ett framförvarande fordon detekteras
i samma körfält.
Kollisionsvarning 3 158.
Dörr öppen
h indikeras som symbol i förarin‐
formationscentralen när en dörr eller
bakluckan är öppen.Informationsdisplayer
Förarinformationscentral
Förarinformationscentralen är place‐
rad i instrumentgruppen mellan
hastighetsmätaren och varvräknaren.
Följande huvudmenyer kan indikeras
på displayen och väljas genom att
man trycker på MENU på blinkers‐
spaken. Menysymbolervisas på den
översta raden på displayen:
● Inställningar X
● Färddator W
● ECO-information meny s

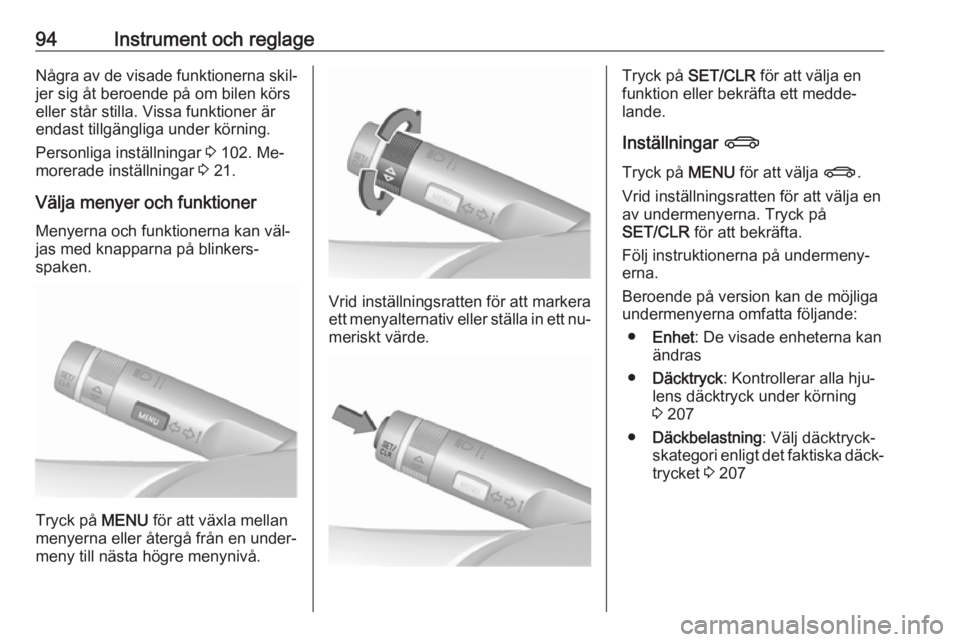

94Instrument och reglageNågra av de visade funktionerna skil‐jer sig åt beroende på om bilen körs
eller står stilla. Vissa funktioner är
endast tillgängliga under körning.
Personliga inställningar 3 102. Me‐
morerade inställningar 3 21.
Välja menyer och funktioner Menyerna och funktionerna kan väl‐
jas med knapparna på blinkers‐
spaken.
Tryck på MENU för att växla mellan
menyerna eller återgå från en under‐
meny till nästa högre menynivå.
Vrid inställningsratten för att markera
ett menyalternativ eller ställa in ett nu‐
meriskt värde.
Tryck på SET/CLR för att välja en
funktion eller bekräfta ett medde‐
lande.
Inställningar X
Tryck på MENU för att välja X.
Vrid inställningsratten för att välja en
av undermenyerna. Tryck på
SET/CLR för att bekräfta.
Följ instruktionerna på undermeny‐
erna.
Beroende på version kan de möjliga
undermenyerna omfatta följande:
● Enhet : De visade enheterna kan
ändras
● Däcktryck : Kontrollerar alla hju‐
lens däcktryck under körning
3 207
● Däckbelastning : Välj däcktryck‐
skategori enligt det faktiska däck‐
trycket 3 207

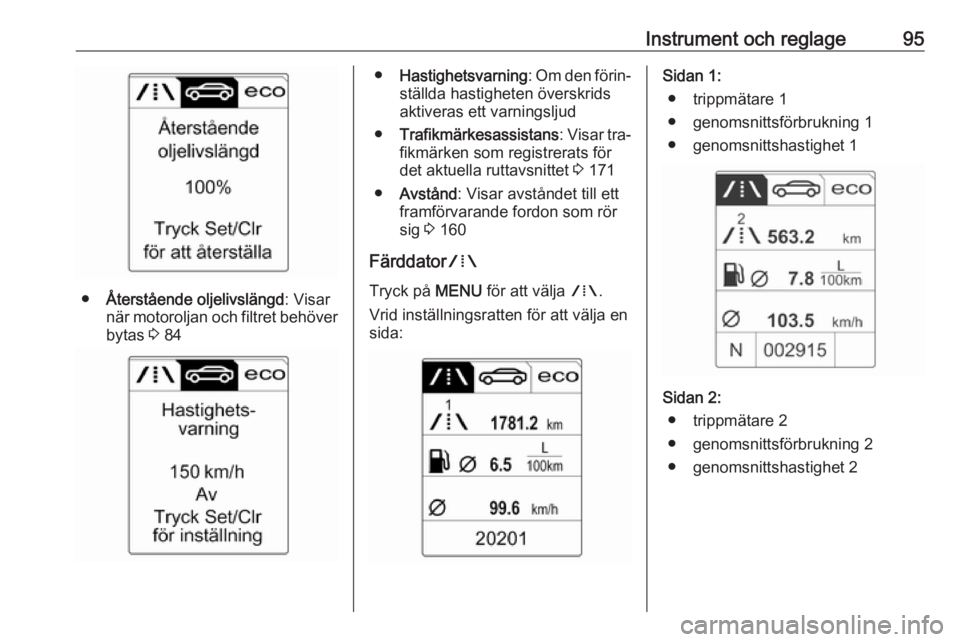

Instrument och reglage95
●Återstående oljelivslängd : Visar
när motoroljan och filtret behöver
bytas 3 84
● Hastighetsvarning : Om den förin‐
ställda hastigheten överskrids
aktiveras ett varningsljud
● Trafikmärkesassistans : Visar tra‐
fikmärken som registrerats för
det aktuella ruttavsnittet 3 171
● Avstånd : Visar avståndet till ett
framförvarande fordon som rör sig 3 160
Färddator W
Tryck på MENU för att välja W.
Vrid inställningsratten för att välja en
sida:Sidan 1:
● trippmätare 1
● genomsnittsförbrukning 1
● genomsnittshastighet 1
Sidan 2: ● trippmätare 2
● genomsnittsförbrukning 2
● genomsnittshastighet 2

96Instrument och reglage

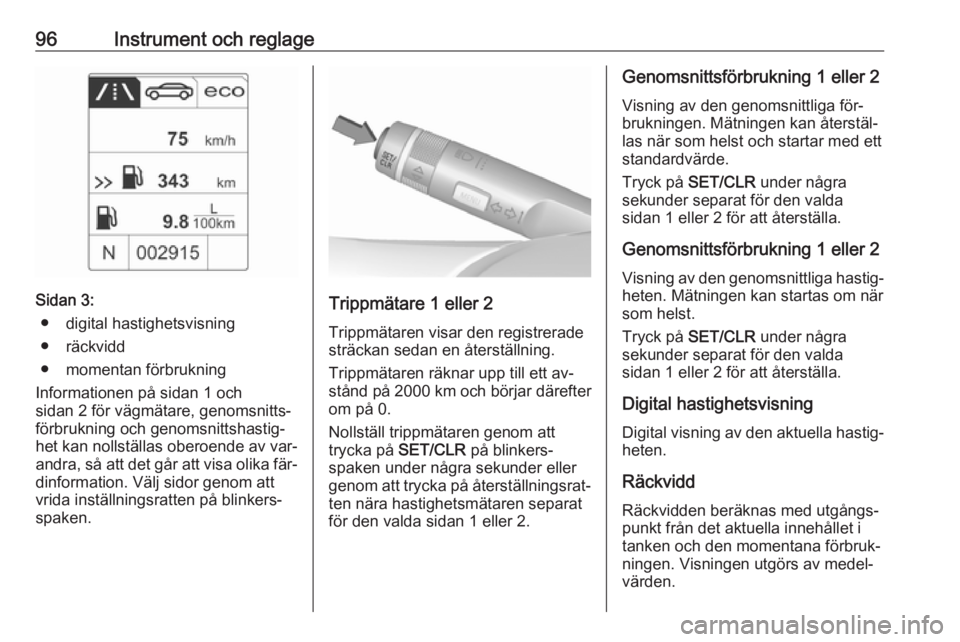

Sidan 3:● digital hastighetsvisning
● räckvidd
● momentan förbrukning
Informationen på sidan 1 och
sidan 2 för vägmätare, genomsnitts‐
förbrukning och genomsnittshastig‐
het kan nollställas oberoende av var‐
andra, så att det går att visa olika fär‐
dinformation. Välj sidor genom att
vrida inställningsratten på blinkers‐ spaken.Trippmätare 1 eller 2
Trippmätaren visar den registrerade sträckan sedan en återställning.
Trippmätaren räknar upp till ett av‐
stånd på 2000 km och börjar därefter om på 0.
Nollställ trippmätaren genom att
trycka på SET/CLR på blinkers‐
spaken under några sekunder eller
genom att trycka på återställningsrat‐ ten nära hastighetsmätaren separat
för den valda sidan 1 eller 2.
Genomsnittsförbrukning 1 eller 2
Visning av den genomsnittliga för‐
brukningen. Mätningen kan återstäl‐
las när som helst och startar med ett
standardvärde.
Tryck på SET/CLR under några
sekunder separat för den valda
sidan 1 eller 2 för att återställa.
Genomsnittsförbrukning 1 eller 2
Visning av den genomsnittliga hastig‐ heten. Mätningen kan startas om när
som helst.
Tryck på SET/CLR under några
sekunder separat för den valda
sidan 1 eller 2 för att återställa.
Digital hastighetsvisning
Digital visning av den aktuella hastig‐ heten.
Räckvidd
Räckvidden beräknas med utgångs‐
punkt från det aktuella innehållet i
tanken och den momentana förbruk‐
ningen. Visningen utgörs av medel‐
värden.

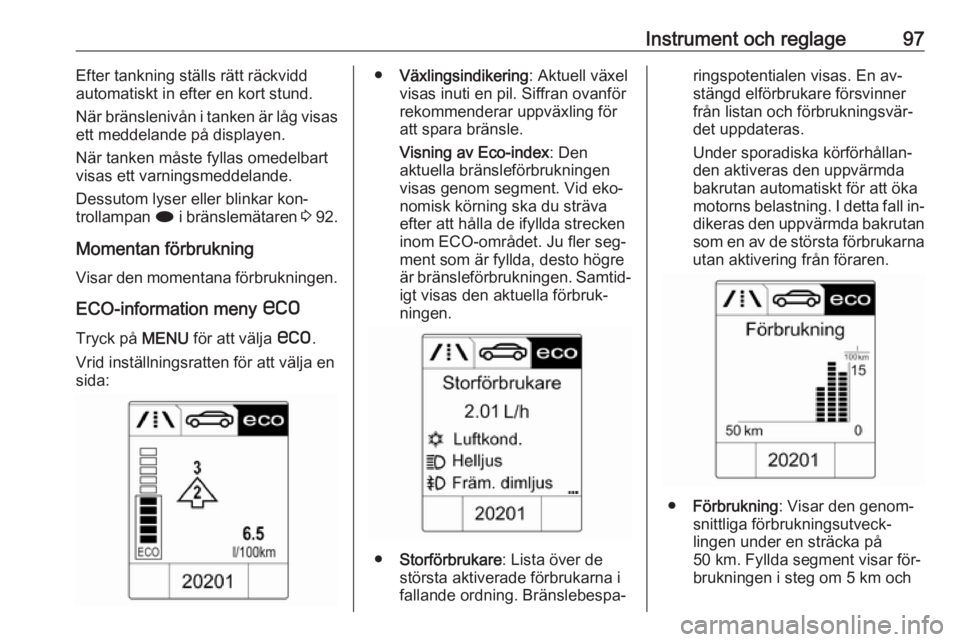

Instrument och reglage97Efter tankning ställs rätt räckvidd
automatiskt in efter en kort stund.
När bränslenivån i tanken är låg visas
ett meddelande på displayen.
När tanken måste fyllas omedelbart
visas ett varningsmeddelande.
Dessutom lyser eller blinkar kon‐
trollampan i i bränslemätaren 3 92.
Momentan förbrukning
Visar den momentana förbrukningen.
ECO-information meny s
Tryck på MENU för att välja s.
Vrid inställningsratten för att välja en
sida:● Växlingsindikering : Aktuell växel
visas inuti en pil. Siffran ovanför
rekommenderar uppväxling för
att spara bränsle.
Visning av Eco-index : Den
aktuella bränsleförbrukningen visas genom segment. Vid eko‐
nomisk körning ska du sträva
efter att hålla de ifyllda strecken
inom ECO-området. Ju fler seg‐
ment som är fyllda, desto högre
är bränsleförbrukningen. Samtid‐ igt visas den aktuella förbruk‐
ningen.
● Storförbrukare : Lista över de
största aktiverade förbrukarna i
fallande ordning. Bränslebespa‐
ringspotentialen visas. En av‐
stängd elförbrukare försvinner
från listan och förbrukningsvär‐
det uppdateras.
Under sporadiska körförhållan‐ den aktiveras den uppvärmda bakrutan automatiskt för att öka
motorns belastning. I detta fall in‐ dikeras den uppvärmda bakrutansom en av de största förbrukarna
utan aktivering från föraren.
● Förbrukning : Visar den genom‐
snittliga förbrukningsutveck‐
lingen under en sträcka på
50 km. Fyllda segment visar för‐
brukningen i steg om 5 km och

98Instrument och reglagevilken effekt topografin och
körbeteendet har på bränsleför‐
brukningen.
Graphic-Info-Display, Colour-Info-Display
Beroende på bilkonfiguration har
bilen en Graphic-Info-Display eller en
Colour-Info-Display.
Info-Displayen sitter i instrument‐
panelen ovanför infotainment‐
systemet.
Graphic-Info-DisplayBeroende på infotainmentsystemet
finns Graphic-Info-Display i två ver‐
sioner.
Graphic-Info-Display visar:
● tid 3 79
● utomhustemperatur 3 79
● datum 3 79
● inställningar för elektronisk klimatreglering 3 126
● infotainmentsystem, se beskriv‐ ningen i infotainmentsystemets
instruktionsbok
● personliga bilinställningar 3 102
Colour-Info-Display
Colour-Info-Display visar följande i
färg:
● tid 3 79
● utomhustemperatur 3 79
● datum 3 79
● inställningar för elektronisk klimatreglering 3 126
● backkamera 3 169
● infotainmentsystem, se beskriv‐ ningen i infotainmentsystemets
instruktionsbok
● navigation, se beskrivningen i in‐
fotainmentsystemets instruk‐
tionsbok
