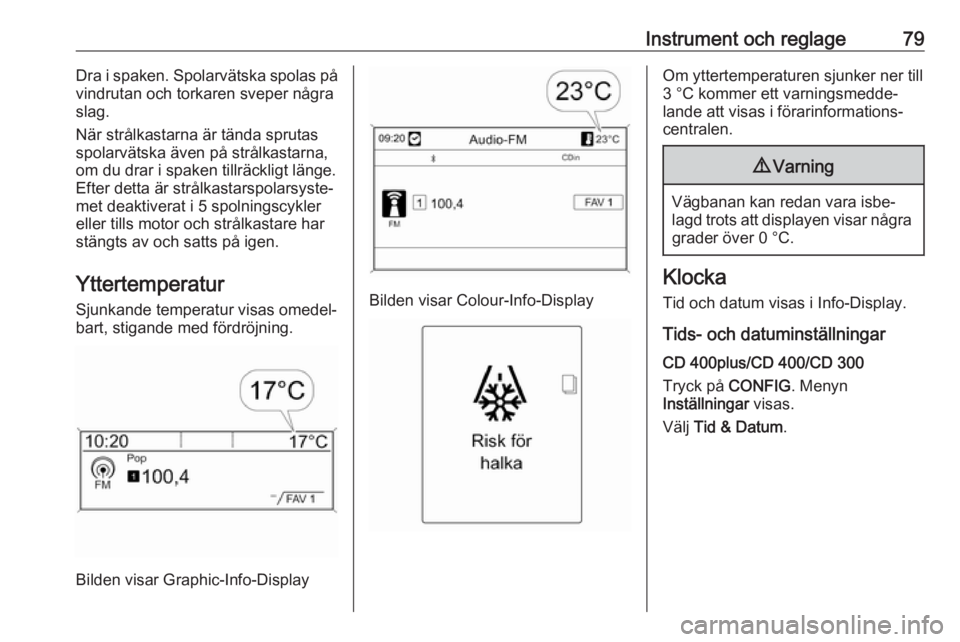

Instrument och reglage79Dra i spaken. Spolarvätska spolas på
vindrutan och torkaren sveper några
slag.
När strålkastarna är tända sprutas
spolarvätska även på strålkastarna, om du drar i spaken tillräckligt länge.
Efter detta är strålkastarspolarsyste‐
met deaktiverat i 5 spolningscykler
eller tills motor och strålkastare har
stängts av och satts på igen.
Yttertemperatur
Sjunkande temperatur visas omedel‐
bart, stigande med fördröjning.
Bilden visar Graphic-Info-Display
Bilden visar Colour-Info-Display
Om yttertemperaturen sjunker ner till
3 °C kommer ett varningsmedde‐
lande att visas i förarinformations‐
centralen.9 Varning
Vägbanan kan redan vara isbe‐
lagd trots att displayen visar några grader över 0 °C.
Klocka
Tid och datum visas i Info-Display.
Tids- och datuminställningar CD 400plus/CD 400/CD 300
Tryck på CONFIG. Menyn
Inställningar visas.
Välj Tid & Datum .

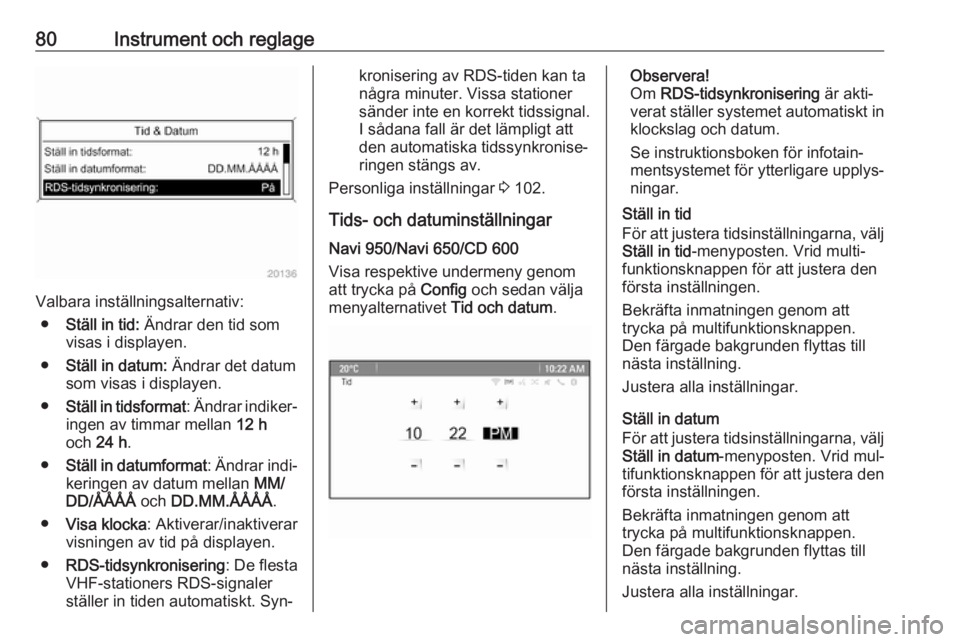

80Instrument och reglage
Valbara inställningsalternativ:● Ställ in tid: Ändrar den tid som
visas i displayen.
● Ställ in datum: Ändrar det datum
som visas i displayen.
● Ställ in tidsformat : Ändrar indiker‐
ingen av timmar mellan 12 h
och 24 h .
● Ställ in datumformat : Ändrar indi‐
keringen av datum mellan MM/
DD/ÅÅÅÅ och DD.MM.ÅÅÅÅ .
● Visa klocka : Aktiverar/inaktiverar
visningen av tid på displayen.
● RDS-tidsynkronisering : De flesta
VHF-stationers RDS-signaler
ställer in tiden automatiskt. Syn‐
kronisering av RDS-tiden kan ta
några minuter. Vissa stationer
sänder inte en korrekt tidssignal.
I sådana fall är det lämpligt att
den automatiska tidssynkronise‐
ringen stängs av.
Personliga inställningar 3 102.
Tids- och datuminställningar Navi 950/Navi 650/CD 600
Visa respektive undermeny genom
att trycka på Config och sedan välja
menyalternativet Tid och datum.Observera!
Om RDS-tidsynkronisering är akti‐
verat ställer systemet automatiskt in klockslag och datum.
Se instruktionsboken för infotain‐
mentsystemet för ytterligare upplys‐
ningar.
Ställ in tid
För att justera tidsinställningarna, välj Ställ in tid -menyposten. Vrid multi‐
funktionsknappen för att justera den
första inställningen.
Bekräfta inmatningen genom att
trycka på multifunktionsknappen.
Den färgade bakgrunden flyttas till
nästa inställning.
Justera alla inställningar.
Ställ in datum
För att justera tidsinställningarna, välj
Ställ in datum -menyposten. Vrid mul‐
tifunktionsknappen för att justera den första inställningen.
Bekräfta inmatningen genom att
trycka på multifunktionsknappen.
Den färgade bakgrunden flyttas till
nästa inställning.
Justera alla inställningar.

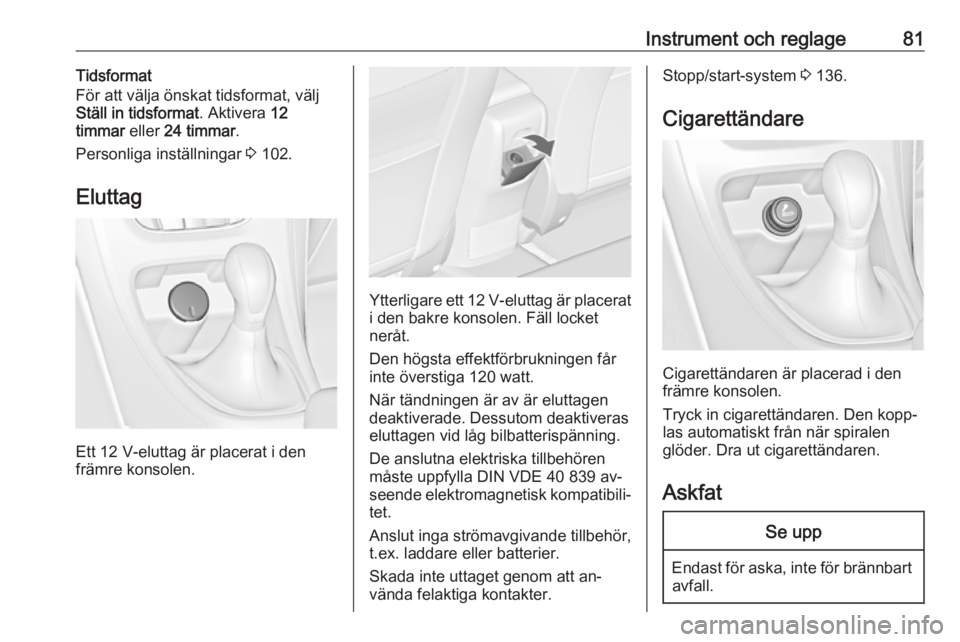

Instrument och reglage81Tidsformat
För att välja önskat tidsformat, välj
Ställ in tidsformat . Aktivera 12
timmar eller 24 timmar .
Personliga inställningar 3 102.
Eluttag
Ett 12 V-eluttag är placerat i den
främre konsolen.
Ytterligare ett 12 V-eluttag är placerat
i den bakre konsolen. Fäll locket
neråt.
Den högsta effektförbrukningen får
inte överstiga 120 watt.
När tändningen är av är eluttagen
deaktiverade. Dessutom deaktiveras
eluttagen vid låg bilbatterispänning.
De anslutna elektriska tillbehören
måste uppfylla DIN VDE 40 839 av‐ seende elektromagnetisk kompatibili‐ tet.
Anslut inga strömavgivande tillbehör,
t.ex. laddare eller batterier.
Skada inte uttaget genom att an‐
vända felaktiga kontakter.
Stopp/start-system 3 136.
Cigarettändare
Cigarettändaren är placerad i den
främre konsolen.
Tryck in cigarettändaren. Den kopp‐
las automatiskt från när spiralen
glöder. Dra ut cigarettändaren.
Askfat
Se upp
Endast för aska, inte för brännbart avfall.

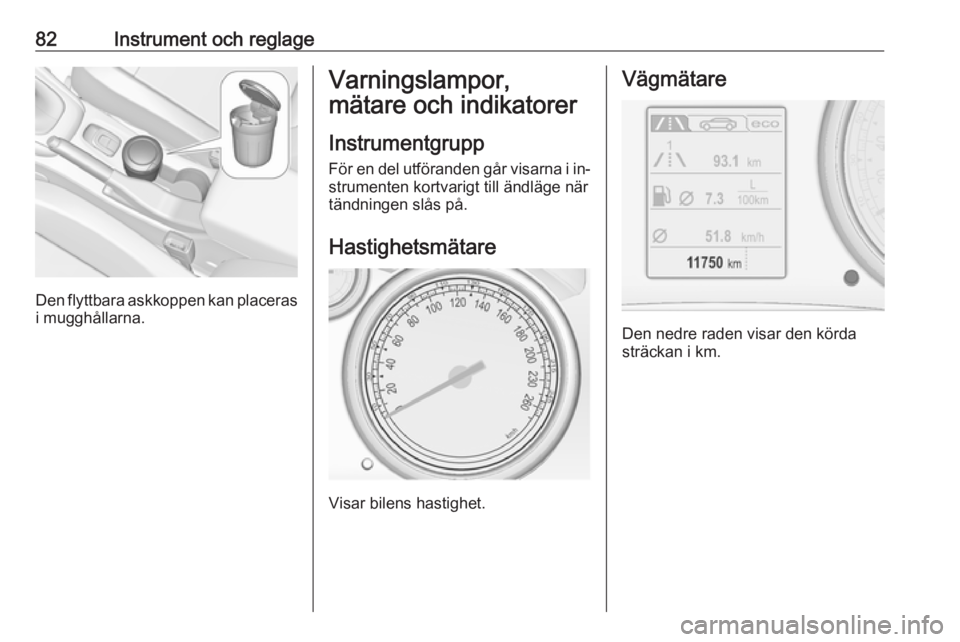

82Instrument och reglage
Den flyttbara askkoppen kan placeras
i mugghållarna.
Varningslampor,
mätare och indikatorer
Instrumentgrupp
För en del utföranden går visarna i in‐ strumenten kortvarigt till ändläge när
tändningen slås på.
Hastighetsmätare
Visar bilens hastighet.
Vägmätare
Den nedre raden visar den körda
sträckan i km.

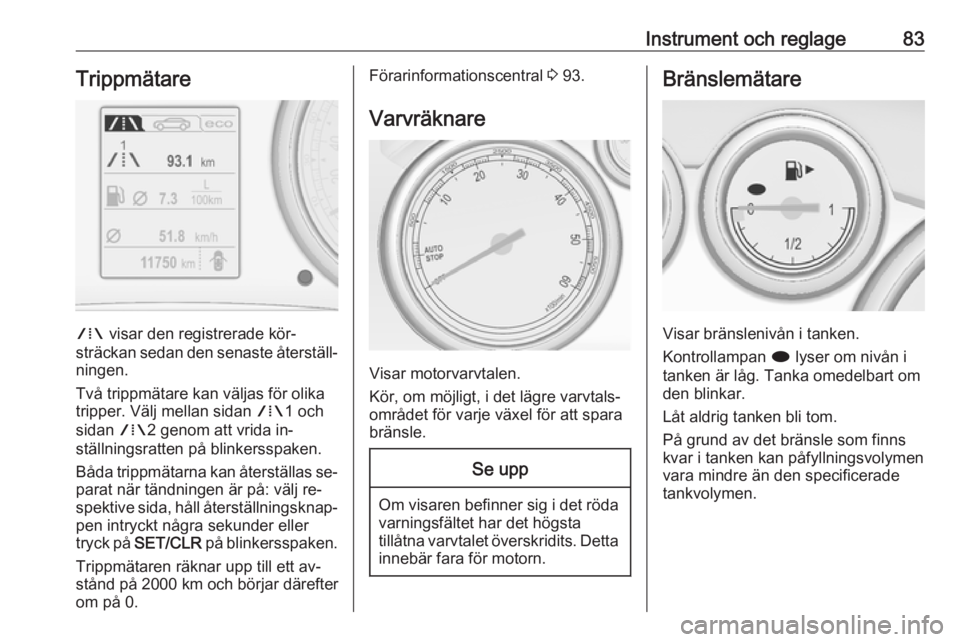

Instrument och reglage83Trippmätare
W visar den registrerade kör‐
sträckan sedan den senaste återställ‐ ningen.
Två trippmätare kan väljas för olika
tripper. Välj mellan sidan W1 och
sidan W2 genom att vrida in‐
ställningsratten på blinkersspaken.
Båda trippmätarna kan återställas se‐
parat när tändningen är på: välj re‐
spektive sida, håll återställningsknap‐
pen intryckt några sekunder eller
tryck på SET/CLR på blinkersspaken.
Trippmätaren räknar upp till ett av‐
stånd på 2000 km och börjar därefter om på 0.
Förarinformationscentral 3 93.
Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel för att spara
bränsle.
Se upp
Om visaren befinner sig i det röda
varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visar bränslenivån i tanken.
Kontrollampan i lyser om nivån i
tanken är låg. Tanka omedelbart om
den blinkar.
Låt aldrig tanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.

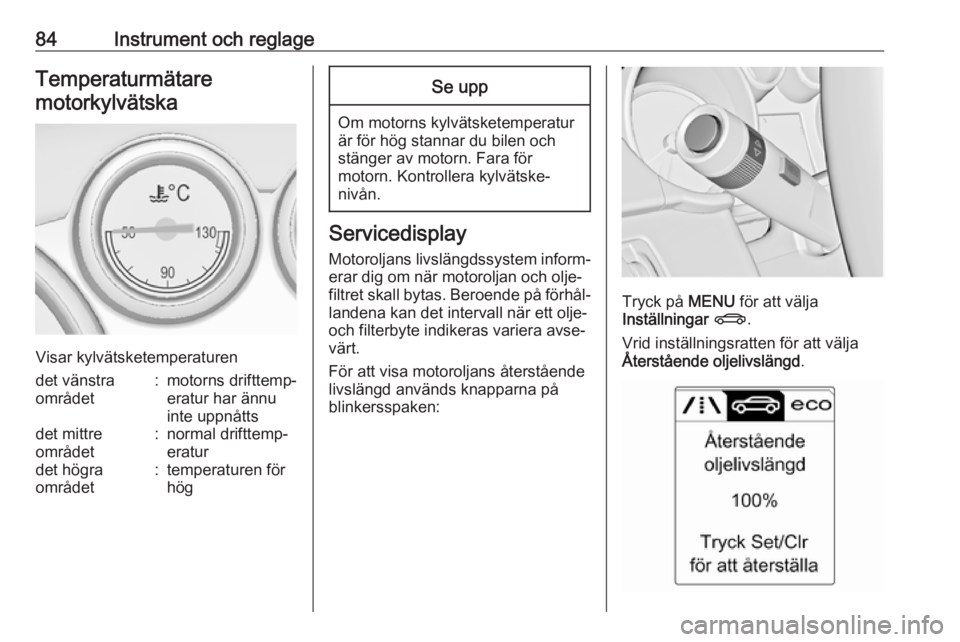

84Instrument och reglageTemperaturmätaremotorkylvätska
Visar kylvätsketemperaturen
det vänstra
området:motorns drifttemp‐
eratur har ännu
inte uppnåttsdet mittre
området:normal drifttemp‐
eraturdet högra
området:temperaturen för
högSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐
landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.
För att visa motoroljans återstående
livslängd används knapparna på
blinkersspaken:
Tryck på MENU för att välja
Inställningar X .
Vrid inställningsratten för att välja
Återstående oljelivslängd .

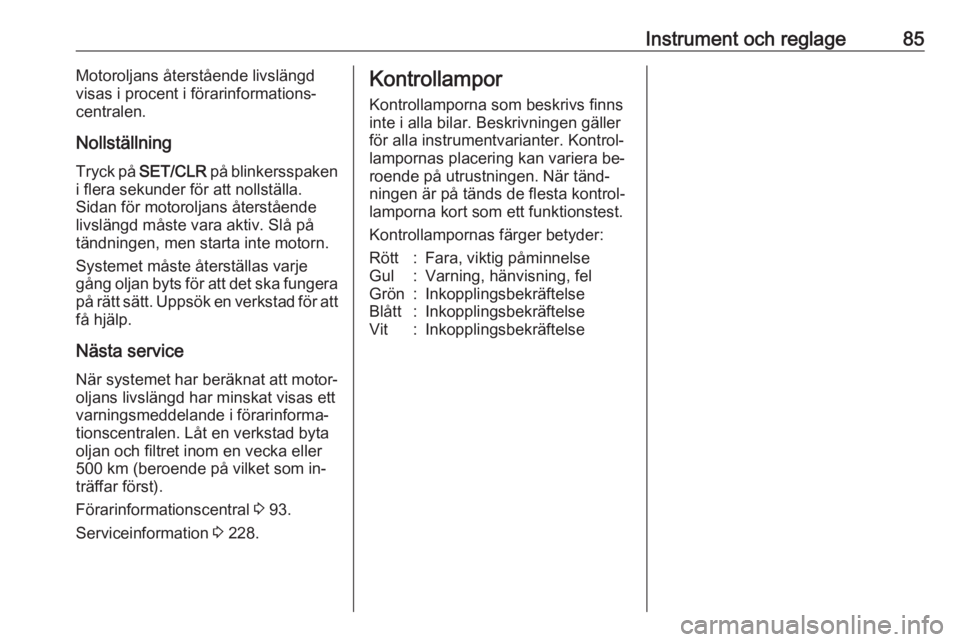

Instrument och reglage85Motoroljans återstående livslängd
visas i procent i förarinformations‐
centralen.
Nollställning
Tryck på SET/CLR på blinkersspaken
i flera sekunder för att nollställa.
Sidan för motoroljans återstående
livslängd måste vara aktiv. Slå på
tändningen, men starta inte motorn.
Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att få hjälp.
Nästa service
När systemet har beräknat att motor‐
oljans livslängd har minskat visas ett
varningsmeddelande i förarinforma‐
tionscentralen. Låt en verkstad byta
oljan och filtret inom en vecka eller
500 km (beroende på vilket som in‐
träffar först).
Förarinformationscentral 3 93.
Serviceinformation 3 228.Kontrollampor
Kontrollamporna som beskrivs finnsinte i alla bilar. Beskrivningen gällerför alla instrumentvarianter. Kontrol‐
lampornas placering kan variera be‐
roende på utrustningen. När tänd‐
ningen är på tänds de flesta kontrol‐
lamporna kort som ett funktionstest.
Kontrollampornas färger betyder:Rött:Fara, viktig påminnelseGul:Varning, hänvisning, felGrön:InkopplingsbekräftelseBlått:InkopplingsbekräftelseVit:Inkopplingsbekräftelse

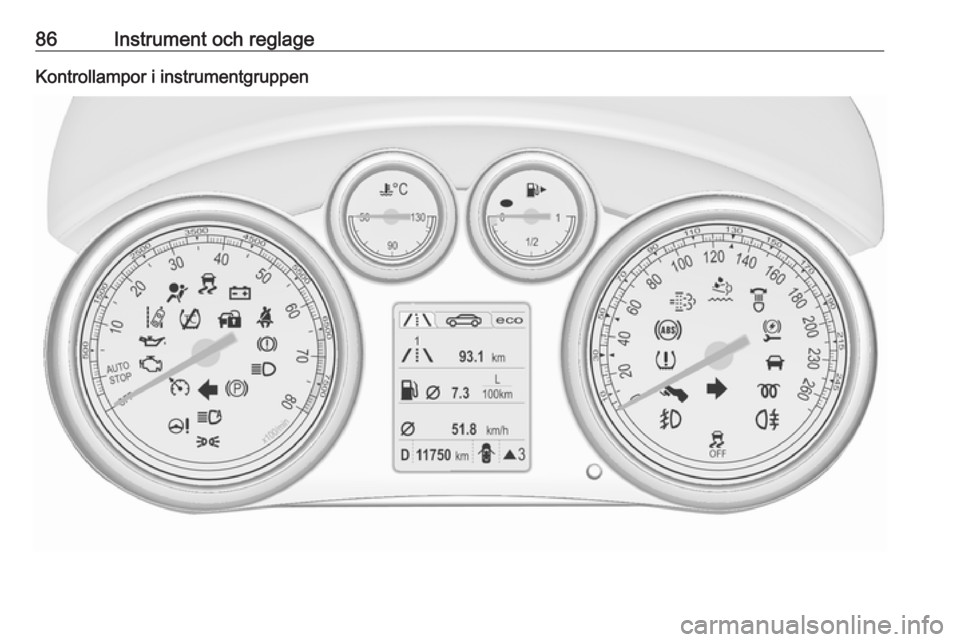

86Instrument och reglageKontrollampor i instrumentgruppen

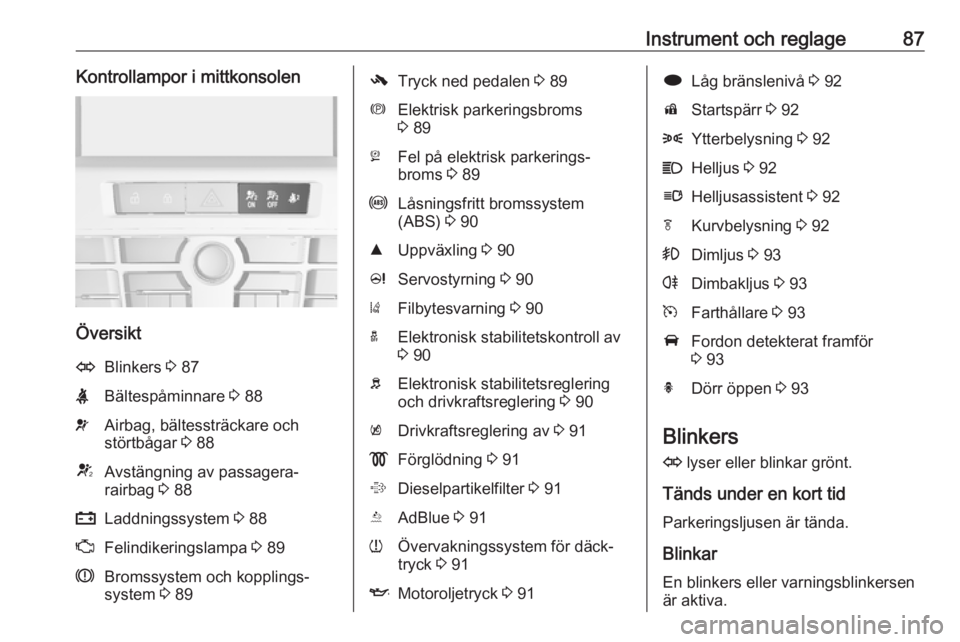

Instrument och reglage87Kontrollampor i mittkonsolen
Översikt
OBlinkers 3 87XBältespåminnare 3 88vAirbag, bältessträckare och
störtbågar 3 88VAvstängning av passagera‐
rairbag 3 88pLaddningssystem 3 88ZFelindikeringslampa 3 89RBromssystem och kopplings‐
system 3 89-Tryck ned pedalen 3 89mElektrisk parkeringsbroms
3 89jFel på elektrisk parkerings‐
broms 3 89uLåsningsfritt bromssystem
(ABS) 3 90RUppväxling 3 90cServostyrning 3 90)Filbytesvarning 3 90aElektronisk stabilitetskontroll av
3 90bElektronisk stabilitetsreglering
och drivkraftsreglering 3 90kDrivkraftsreglering av 3 91!Förglödning 3 91%Dieselpartikelfilter 3 91YAdBlue 3 91wÖvervakningssystem för däck‐
tryck 3 91IMotoroljetryck 3 91iLåg bränslenivå 3 92dStartspärr 3 928Ytterbelysning 3 92CHelljus 3 92lHelljusassistent 3 92fKurvbelysning 3 92>Dimljus 3 93rDimbakljus 3 93mFarthållare 3 93AFordon detekterat framför
3 93hDörr öppen 3 93
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid
Parkeringsljusen är tända.
Blinkar
En blinkers eller varningsblinkersen
är aktiva.

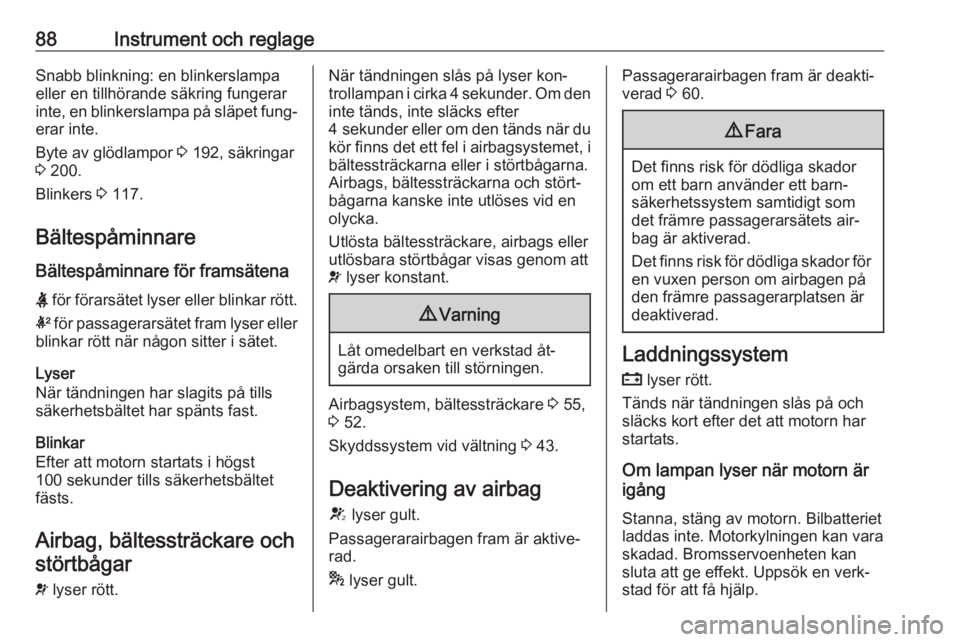

88Instrument och reglageSnabb blinkning: en blinkerslampaeller en tillhörande säkring fungerarinte, en blinkerslampa på släpet fung‐ erar inte.
Byte av glödlampor 3 192, säkringar
3 200.
Blinkers 3 117.
Bältespåminnare Bältespåminnare för framsätena
X för förarsätet lyser eller blinkar rött.
k för passagerarsätet fram lyser eller
blinkar rött när någon sitter i sätet.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.
Blinkar
Efter att motorn startats i högst
100 sekunder tills säkerhetsbältet
fästs.
Airbag, bältessträckare och störtbågar
v lyser rött.När tändningen slås på lyser kon‐
trollampan i cirka 4 sekunder. Om den
inte tänds, inte släcks efter
4 sekunder eller om den tänds när du
kör finns det ett fel i airbagsystemet, i bältessträckarna eller i störtbågarna.
Airbags, bältessträckarna och stört‐
bågarna kanske inte utlöses vid en
olycka.
Utlösta bältessträckare, airbags eller
utlösbara störtbågar visas genom att
v lyser konstant.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Airbagsystem, bältessträckare 3 55,
3 52.
Skyddssystem vid vältning 3 43.
Deaktivering av airbag V lyser gult.
Passagerarairbagen fram är aktive‐
rad.
* lyser gult.
Passagerarairbagen fram är deakti‐
verad 3 60.9 Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets air‐
bag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
