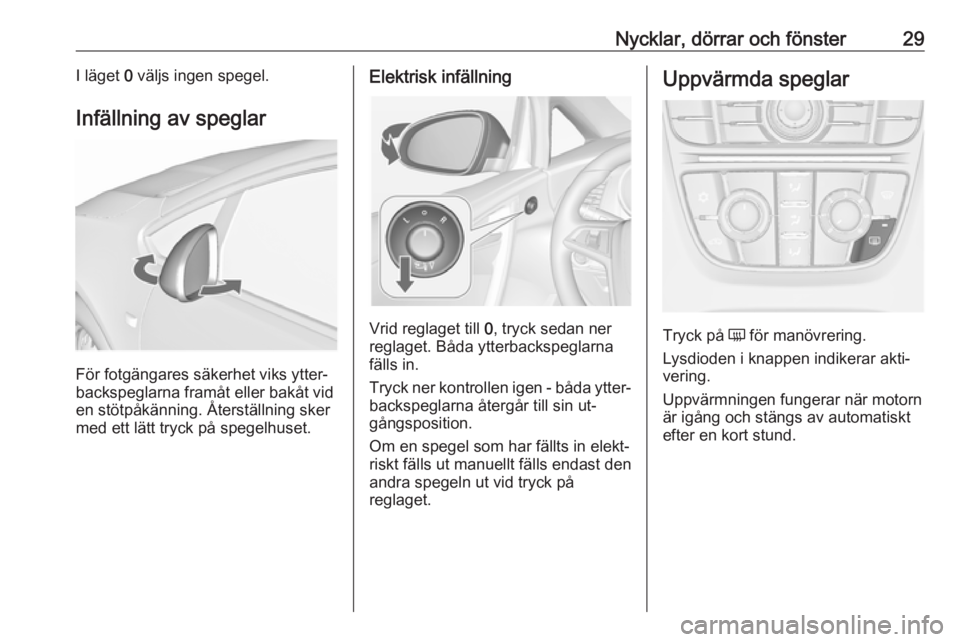

Nycklar, dörrar och fönster29I läget 0 väljs ingen spegel.
Infällning av speglar
För fotgängares säkerhet viks ytter‐
backspeglarna framåt eller bakåt vid
en stötpåkänning. Återställning sker
med ett lätt tryck på spegelhuset.
Elektrisk infällning
Vrid reglaget till 0, tryck sedan ner
reglaget. Båda ytterbackspeglarna fälls in.
Tryck ner kontrollen igen - båda ytter‐
backspeglarna återgår till sin ut‐
gångsposition.
Om en spegel som har fällts in elekt‐
riskt fälls ut manuellt fälls endast den
andra spegeln ut vid tryck på
reglaget.
Uppvärmda speglar
Tryck på Ü för manövrering.
Lysdioden i knappen indikerar akti‐
vering.
Uppvärmningen fungerar när motorn är igång och stängs av automatiskt
efter en kort stund.

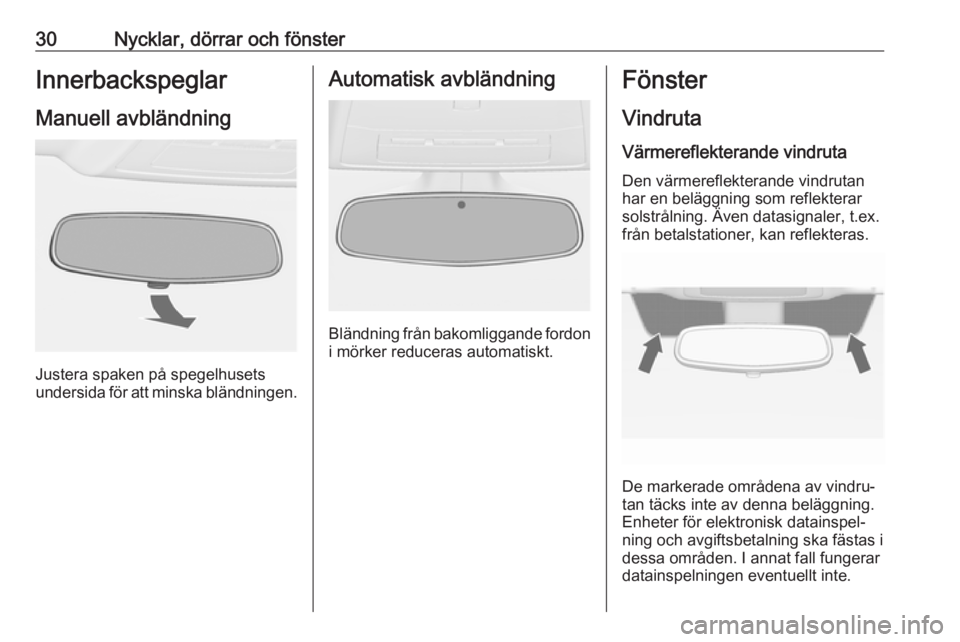

30Nycklar, dörrar och fönsterInnerbackspeglarManuell avbländning
Justera spaken på spegelhusets
undersida för att minska bländningen.
Automatisk avbländning
Bländning från bakomliggande fordon
i mörker reduceras automatiskt.
Fönster
Vindruta Värmereflekterande vindruta
Den värmereflekterande vindrutan
har en beläggning som reflekterar
solstrålning. Även datasignaler, t.ex.
från betalstationer, kan reflekteras.
De markerade områdena av vindru‐
tan täcks inte av denna beläggning.
Enheter för elektronisk datainspel‐
ning och avgiftsbetalning ska fästas i dessa områden. I annat fall fungerar
datainspelningen eventuellt inte.

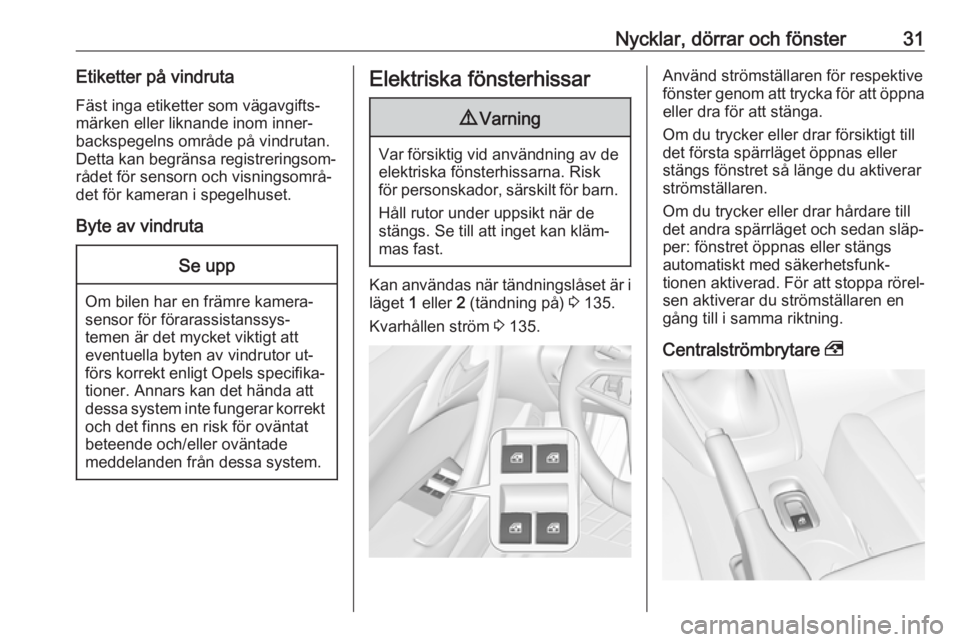

Nycklar, dörrar och fönster31Etiketter på vindrutaFäst inga etiketter som vägavgifts‐märken eller liknande inom inner‐
backspegelns område på vindrutan.
Detta kan begränsa registreringsom‐
rådet för sensorn och visningsområ‐
det för kameran i spegelhuset.
Byte av vindrutaSe upp
Om bilen har en främre kamera‐
sensor för förarassistanssys‐
temen är det mycket viktigt att
eventuella byten av vindrutor ut‐
förs korrekt enligt Opels specifika‐
tioner. Annars kan det hända att
dessa system inte fungerar korrekt och det finns en risk för oväntat
beteende och/eller oväntade
meddelanden från dessa system.
Elektriska fönsterhissar9 Varning
Var försiktig vid användning av de
elektriska fönsterhissarna. Risk
för personskador, särskilt för barn.
Håll rutor under uppsikt när de
stängs. Se till att inget kan kläm‐
mas fast.
Kan användas när tändningslåset är i
läget 1 eller 2 (tändning på) 3 135.
Kvarhållen ström 3 135.
Använd strömställaren för respektive
fönster genom att trycka för att öppna
eller dra för att stänga.
Om du trycker eller drar försiktigt till
det första spärrläget öppnas eller
stängs fönstret så länge du aktiverar
strömställaren.
Om du trycker eller drar hårdare till
det andra spärrläget och sedan släp‐
per: fönstret öppnas eller stängs
automatiskt med säkerhetsfunk‐
tionen aktiverad. För att stoppa rörel‐
sen aktiverar du strömställaren en
gång till i samma riktning.
Centralströmbrytare ,

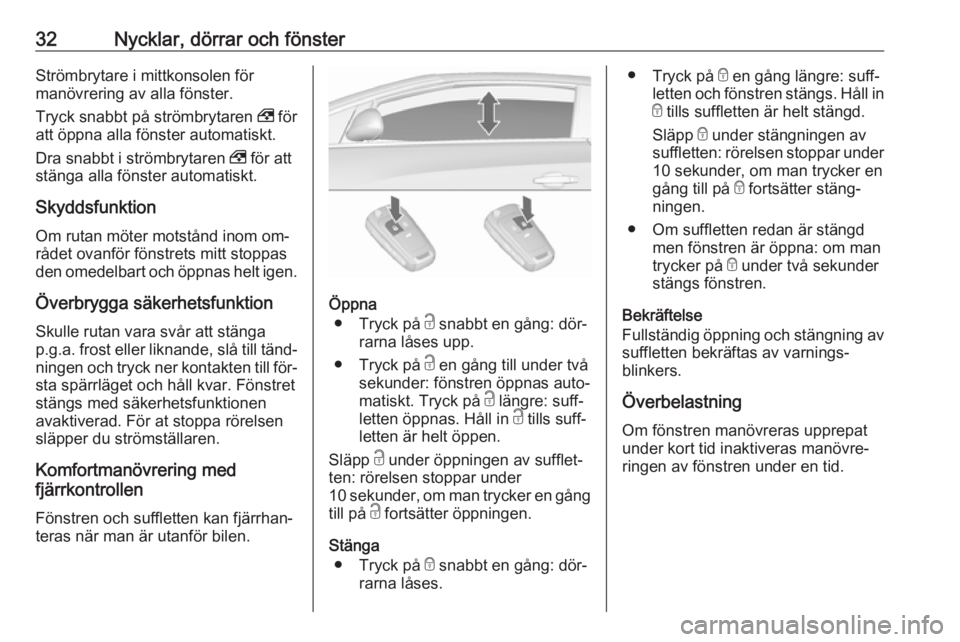

32Nycklar, dörrar och fönsterStrömbrytare i mittkonsolen för
manövrering av alla fönster.
Tryck snabbt på strömbrytaren , för
att öppna alla fönster automatiskt.
Dra snabbt i strömbrytaren , för att
stänga alla fönster automatiskt.
Skyddsfunktion Om rutan möter motstånd inom om‐
rådet ovanför fönstrets mitt stoppas
den omedelbart och öppnas helt igen.
Överbrygga säkerhetsfunktion Skulle rutan vara svår att stänga
p.g.a. frost eller liknande, slå till tänd‐
ningen och tryck ner kontakten till för‐
sta spärrläget och håll kvar. Fönstret
stängs med säkerhetsfunktionen
avaktiverad. För at stoppa rörelsen släpper du strömställaren.
Komfortmanövrering med
fjärrkontrollen
Fönstren och suffletten kan fjärrhan‐
teras när man är utanför bilen.
Öppna
● Tryck på c snabbt en gång: dör‐
rarna låses upp.
● Tryck på c en gång till under två
sekunder: fönstren öppnas auto‐
matiskt. Tryck på c längre: suff‐
letten öppnas. Håll in c tills suff‐
letten är helt öppen.
Släpp c under öppningen av sufflet‐
ten: rörelsen stoppar under
10 sekunder, om man trycker en gång
till på c fortsätter öppningen.
Stänga ● Tryck på e snabbt en gång: dör‐
rarna låses.
● Tryck på e en gång längre: suff‐
letten och fönstren stängs. Håll in
e tills suffletten är helt stängd.
Släpp e under stängningen av
suffletten: rörelsen stoppar under
10 sekunder, om man trycker en
gång till på e fortsätter stäng‐
ningen.
● Om suffletten redan är stängd men fönstren är öppna: om man
trycker på e under två sekunder
stängs fönstren.
Bekräftelse
Fullständig öppning och stängning av suffletten bekräftas av varnings‐
blinkers.
Överbelastning Om fönstren manövreras upprepat
under kort tid inaktiveras manövre‐
ringen av fönstren under en tid.

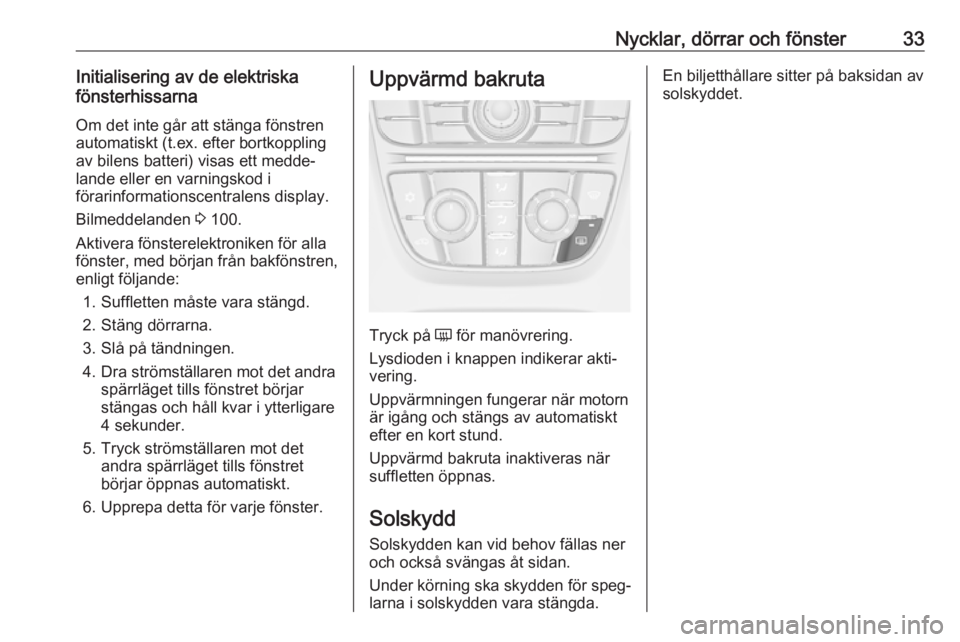

Nycklar, dörrar och fönster33Initialisering av de elektriska
fönsterhissarna
Om det inte går att stänga fönstren
automatiskt (t.ex. efter bortkoppling
av bilens batteri) visas ett medde‐
lande eller en varningskod i
förarinformationscentralens display.
Bilmeddelanden 3 100.
Aktivera fönsterelektroniken för alla
fönster, med början från bakfönstren,
enligt följande:
1. Suffletten måste vara stängd.
2. Stäng dörrarna.
3. Slå på tändningen.
4. Dra strömställaren mot det andra spärrläget tills fönstret börjarstängas och håll kvar i ytterligare
4 sekunder.
5. Tryck strömställaren mot det andra spärrläget tills fönstret
börjar öppnas automatiskt.
6. Upprepa detta för varje fönster.Uppvärmd bakruta
Tryck på Ü för manövrering.
Lysdioden i knappen indikerar akti‐
vering.
Uppvärmningen fungerar när motorn är igång och stängs av automatiskt
efter en kort stund.
Uppvärmd bakruta inaktiveras när
suffletten öppnas.
Solskydd Solskydden kan vid behov fällas ner
och också svängas åt sidan.
Under körning ska skydden för speg‐
larna i solskydden vara stängda.
En biljetthållare sitter på baksidan av
solskyddet.

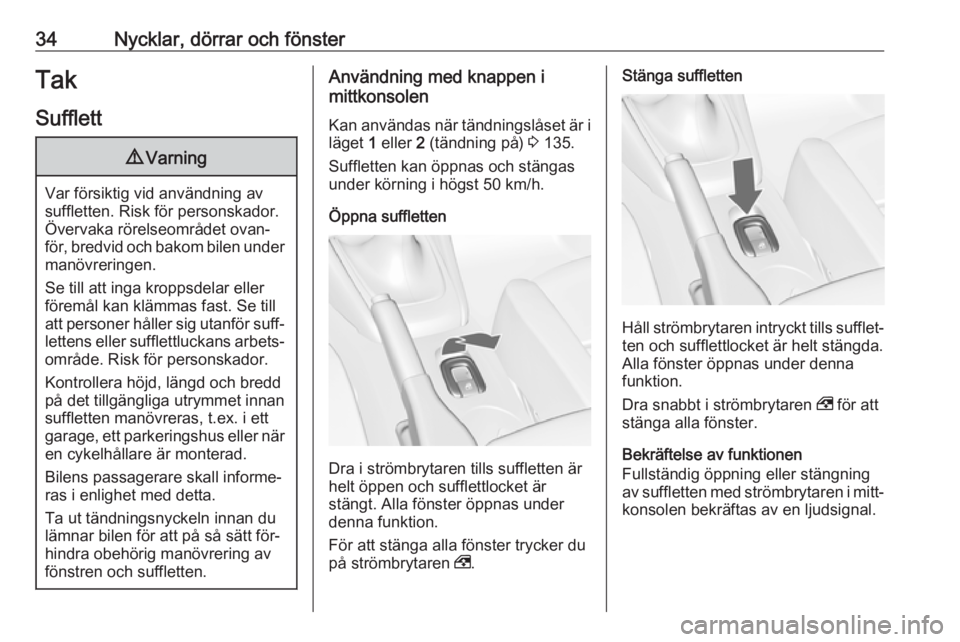

34Nycklar, dörrar och fönsterTakSufflett9 Varning
Var försiktig vid användning av
suffletten. Risk för personskador.
Övervaka rörelseområdet ovan‐ för, bredvid och bakom bilen under manövreringen.
Se till att inga kroppsdelar eller
föremål kan klämmas fast. Se till
att personer håller sig utanför suff‐ lettens eller sufflettluckans arbets‐
område. Risk för personskador.
Kontrollera höjd, längd och bredd
på det tillgängliga utrymmet innan suffletten manövreras, t.ex. i ett
garage, ett parkeringshus eller när en cykelhållare är monterad.
Bilens passagerare skall informe‐
ras i enlighet med detta.
Ta ut tändningsnyckeln innan du
lämnar bilen för att på så sätt för‐
hindra obehörig manövrering av
fönstren och suffletten.
Användning med knappen i
mittkonsolen
Kan användas när tändningslåset är i läget 1 eller 2 (tändning på) 3 135.
Suffletten kan öppnas och stängas
under körning i högst 50 km/h.
Öppna suffletten
Dra i strömbrytaren tills suffletten är
helt öppen och sufflettlocket är
stängt. Alla fönster öppnas under
denna funktion.
För att stänga alla fönster trycker du
på strömbrytaren ,.
Stänga suffletten
Håll strömbrytaren intryckt tills sufflet‐
ten och sufflettlocket är helt stängda.
Alla fönster öppnas under denna
funktion.
Dra snabbt i strömbrytaren , för att
stänga alla fönster.
Bekräftelse av funktionen
Fullständig öppning eller stängning
av suffletten med strömbrytaren i mitt‐
konsolen bekräftas av en ljudsignal.

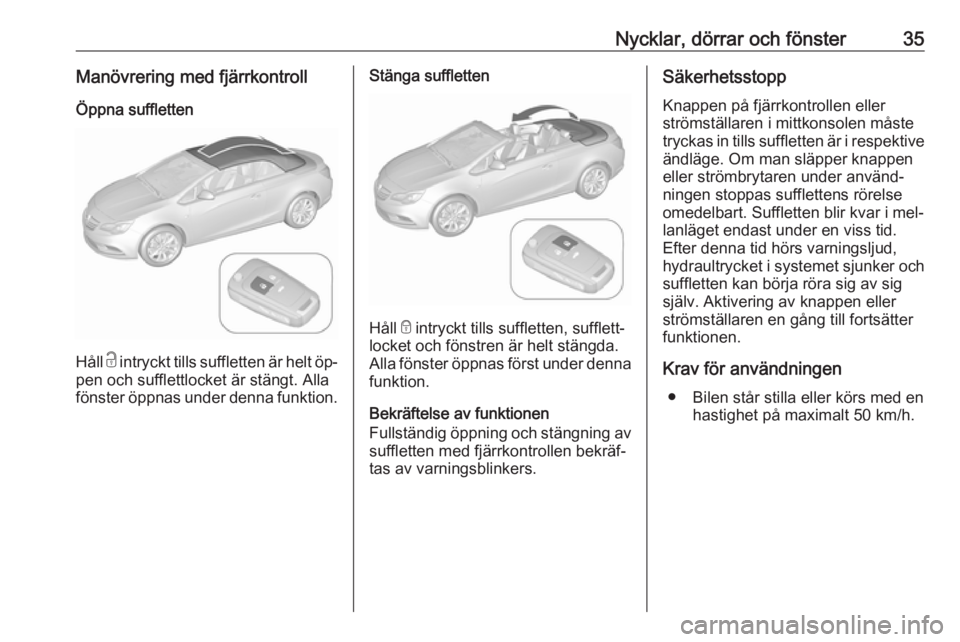

Nycklar, dörrar och fönster35Manövrering med fjärrkontrollÖppna suffletten
Håll c intryckt tills suffletten är helt öp‐
pen och sufflettlocket är stängt. Alla
fönster öppnas under denna funktion.
Stänga suffletten
Håll e intryckt tills suffletten, sufflett‐
locket och fönstren är helt stängda. Alla fönster öppnas först under denna funktion.
Bekräftelse av funktionen
Fullständig öppning och stängning av suffletten med fjärrkontrollen bekräf‐
tas av varningsblinkers.
Säkerhetsstopp
Knappen på fjärrkontrollen eller
strömställaren i mittkonsolen måste
tryckas in tills suffletten är i respektive
ändläge. Om man släpper knappen
eller strömbrytaren under använd‐
ningen stoppas sufflettens rörelse
omedelbart. Suffletten blir kvar i mel‐
lanläget endast under en viss tid.
Efter denna tid hörs varningsljud,
hydraultrycket i systemet sjunker och
suffletten kan börja röra sig av sig
själv. Aktivering av knappen eller
strömställaren en gång till fortsätter
funktionen.
Krav för användningen ● Bilen står stilla eller körs med en hastighet på maximalt 50 km/h.

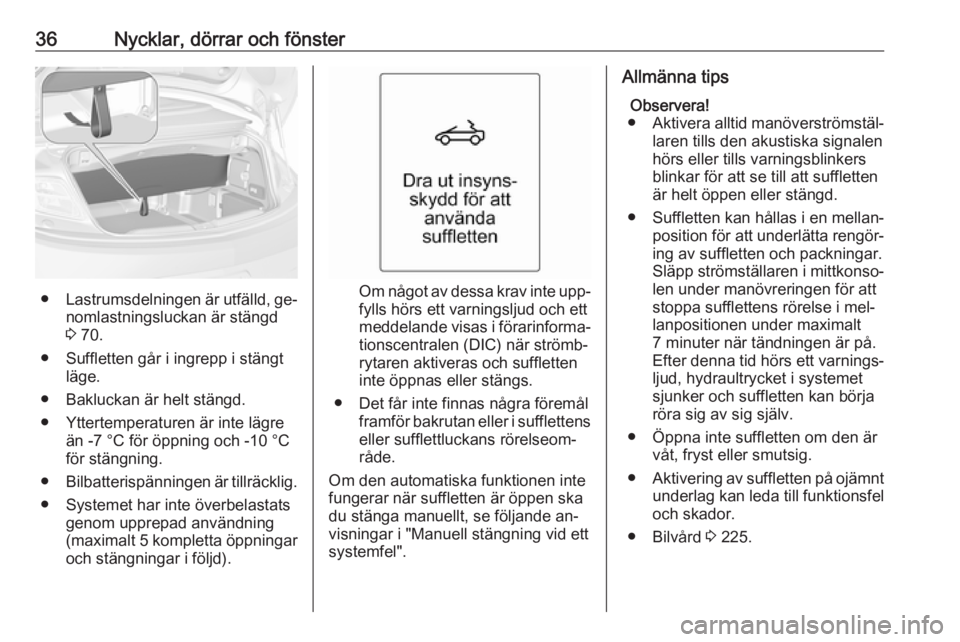

36Nycklar, dörrar och fönster
●Lastrumsdelningen är utfälld, ge‐
nomlastningsluckan är stängd
3 70.
● Suffletten går i ingrepp i stängt läge.
● Bakluckan är helt stängd.
● Yttertemperaturen är inte lägre än -7 °C för öppning och -10 °C
för stängning.
● Bilbatterispänningen är tillräcklig.
● Systemet har inte överbelastats genom upprepad användning
(maximalt 5 kompletta öppningar
och stängningar i följd).Om något av dessa krav inte upp‐ fylls hörs ett varningsljud och ett
meddelande visas i förarinforma‐ tionscentralen (DIC) när strömb‐
rytaren aktiveras och suffletten inte öppnas eller stängs.
● Det får inte finnas några föremål framför bakrutan eller i sufflettens
eller sufflettluckans rörelseom‐
råde.
Om den automatiska funktionen inte
fungerar när suffletten är öppen ska
du stänga manuellt, se följande an‐
visningar i "Manuell stängning vid ett
systemfel".
Allmänna tips
Observera!
● Aktivera alltid manöverströmstäl‐
laren tills den akustiska signalen
hörs eller tills varningsblinkers
blinkar för att se till att suffletten
är helt öppen eller stängd.
● Suffletten kan hållas i en mellan‐ position för att underlätta rengör‐ing av suffletten och packningar.
Släpp strömställaren i mittkonso‐
len under manövreringen för att
stoppa sufflettens rörelse i mel‐
lanpositionen under maximalt
7 minuter när tändningen är på.
Efter denna tid hörs ett varnings‐
ljud, hydraultrycket i systemet sjunker och suffletten kan börja
röra sig av sig själv.
● Öppna inte suffletten om den är våt, fryst eller smutsig.
● Aktivering av suffletten på ojämnt
underlag kan leda till funktionsfel
och skador.
● Bilvård 3 225.

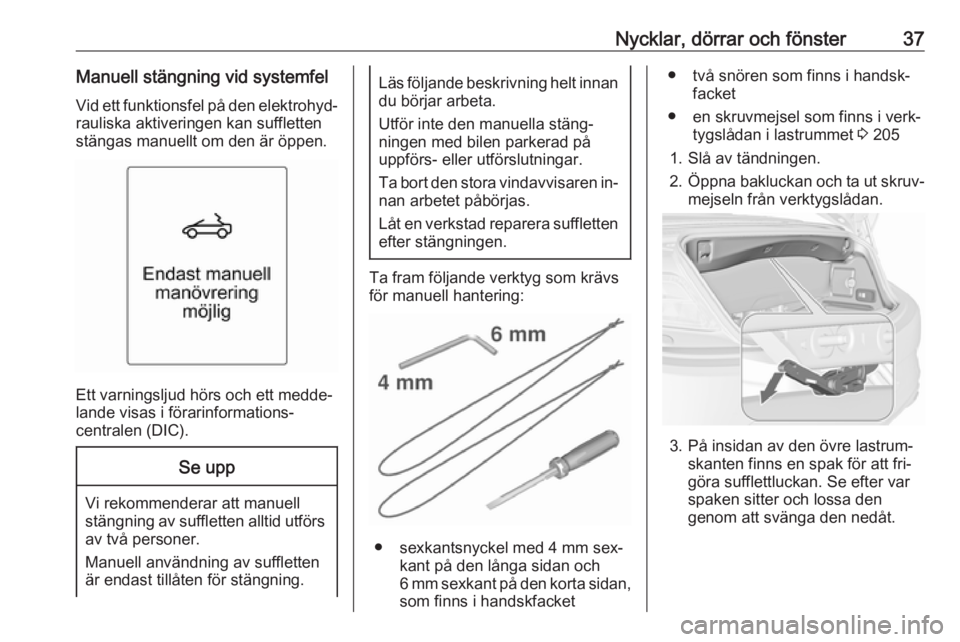

Nycklar, dörrar och fönster37Manuell stängning vid systemfelVid ett funktionsfel på den elektrohyd‐
rauliska aktiveringen kan suffletten
stängas manuellt om den är öppen.
Ett varningsljud hörs och ett medde‐
lande visas i förarinformations‐
centralen (DIC).
Se upp
Vi rekommenderar att manuell stängning av suffletten alltid utförs
av två personer.
Manuell användning av suffletten
är endast tillåten för stängning.
Läs följande beskrivning helt innan du börjar arbeta.
Utför inte den manuella stäng‐
ningen med bilen parkerad på
uppförs- eller utförslutningar.
Ta bort den stora vindavvisaren in‐ nan arbetet påbörjas.
Låt en verkstad reparera suffletten efter stängningen.
Ta fram följande verktyg som krävs
för manuell hantering:
● sexkantsnyckel med 4 mm sex‐ kant på den långa sidan och
6 mm sexkant på den korta sidan,
som finns i handskfacket
● två snören som finns i handsk‐ facket
● en skruvmejsel som finns i verk‐ tygslådan i lastrummet 3 205
1. Slå av tändningen.
2. Öppna bakluckan och ta ut skruv‐
mejseln från verktygslådan.
3. På insidan av den övre lastrum‐ skanten finns en spak för att fri‐
göra sufflettluckan. Se efter var
spaken sitter och lossa den
genom att svänga den nedåt.

38Nycklar, dörrar och fönsterObservera!
Från och med nästa steg går det inte att öppna bakluckan.
Ta fram skruvmejseln från verktygs‐ lådan för det fortsatta arbetet. Det är
möjligt att lastrummet inte går att
öppna förrän bilen är på verkstad.
Därför ska du ta bort ev föremål som
du behöver från lastrummet.
4. Stäg bakluckan.
5. Lyft upp sufflettluckan från båda sidorna samtidigt ungefär till halva
det upplyfta läget.
6. Sätt in sexkantsnyckeln 4 mm i den markerade positionen på
luckdrivenheten. Vrid sexkants‐
nyckeln medurs hela vägen till
stopp så att sidoluckorna svängs
in.
7. Öppna suffletten till sitt ändläge.8. Ta bort plastskydden på båda sid‐
orna genom att trycka och föra
dem bakåt, se bilden.
9. Det finns synliga markeringar på gångjärnen på båda sidor.
