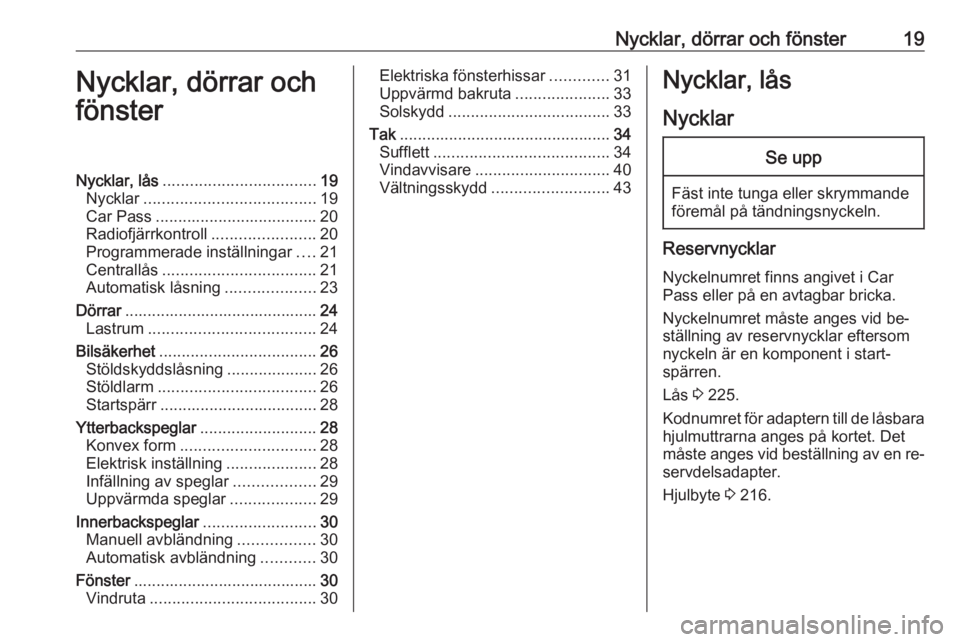

Nycklar, dörrar och fönster19Nycklar, dörrar och
fönsterNycklar, lås .................................. 19
Nycklar ...................................... 19
Car Pass .................................... 20
Radiofjärrkontroll .......................20
Programmerade inställningar ....21
Centrallås .................................. 21
Automatisk låsning ....................23
Dörrar ........................................... 24
Lastrum ..................................... 24
Bilsäkerhet ................................... 26
Stöldskyddslåsning ....................26
Stöldlarm ................................... 26
Startspärr ................................... 28
Ytterbackspeglar ..........................28
Konvex form .............................. 28
Elektrisk inställning ....................28
Infällning av speglar ..................29
Uppvärmda speglar ...................29
Innerbackspeglar .........................30
Manuell avbländning .................30
Automatisk avbländning ............30
Fönster ......................................... 30
Vindruta ..................................... 30Elektriska fönsterhissar.............31
Uppvärmd bakruta .....................33
Solskydd .................................... 33
Tak ............................................... 34
Sufflett ....................................... 34
Vindavvisare .............................. 40
Vältningsskydd .......................... 43Nycklar, lås
NycklarSe upp
Fäst inte tunga eller skrymmande
föremål på tändningsnyckeln.
Reservnycklar
Nyckelnumret finns angivet i Car
Pass eller på en avtagbar bricka.
Nyckelnumret måste anges vid be‐
ställning av reservnycklar eftersom
nyckeln är en komponent i start‐
spärren.
Lås 3 225.
Kodnumret för adaptern till de låsbara
hjulmuttrarna anges på kortet. Det
måste anges vid beställning av en re‐
servdelsadapter.
Hjulbyte 3 216.
Page 22 of 259

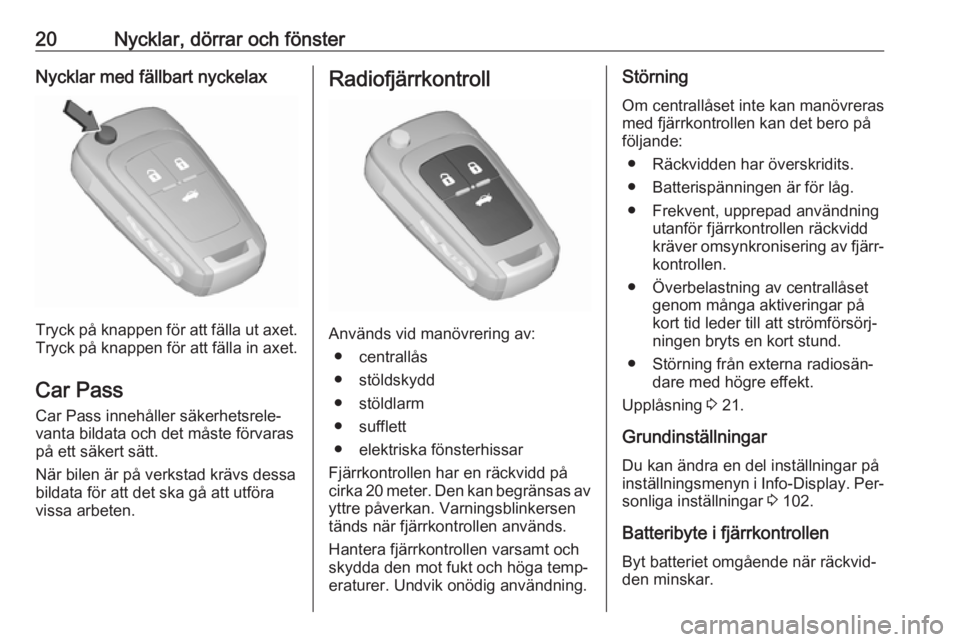

20Nycklar, dörrar och fönsterNycklar med fällbart nyckelax
Tryck på knappen för att fälla ut axet.
Tryck på knappen för att fälla in axet.
Car Pass
Car Pass innehåller säkerhetsrele‐
vanta bildata och det måste förvaras
på ett säkert sätt.
När bilen är på verkstad krävs dessa
bildata för att det ska gå att utföra
vissa arbeten.
Radiofjärrkontroll
Används vid manövrering av:
● centrallås
● stöldskydd
● stöldlarm
● sufflett
● elektriska fönsterhissar
Fjärrkontrollen har en räckvidd på cirka 20 meter. Den kan begränsas av yttre påverkan. Varningsblinkersen
tänds när fjärrkontrollen används.
Hantera fjärrkontrollen varsamt och
skydda den mot fukt och höga temp‐
eraturer. Undvik onödig användning.
Störning
Om centrallåset inte kan manövreras
med fjärrkontrollen kan det bero på
följande:
● Räckvidden har överskridits.
● Batterispänningen är för låg.
● Frekvent, upprepad användning utanför fjärrkontrollen räckvidd
kräver omsynkronisering av fjärr‐
kontrollen.
● Överbelastning av centrallåset genom många aktiveringar på
kort tid leder till att strömförsörj‐
ningen bryts en kort stund.
● Störning från externa radiosän‐ dare med högre effekt.
Upplåsning 3 21.
Grundinställningar Du kan ändra en del inställningar på
inställningsmenyn i Info-Display. Per‐
sonliga inställningar 3 102.
Batteribyte i fjärrkontrollen Byt batteriet omgående när räckvid‐
den minskar.
Page 23 of 259

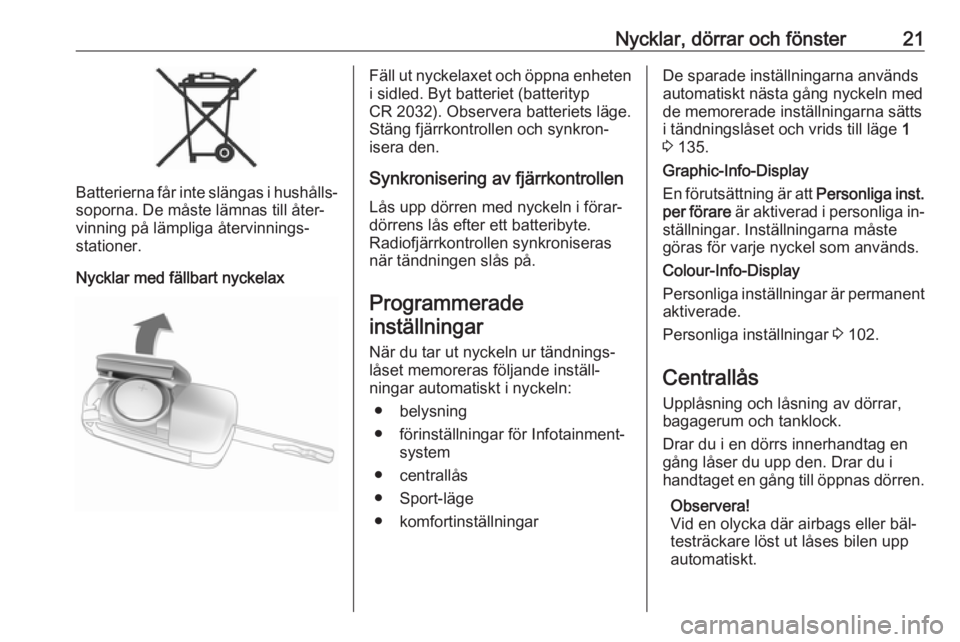

Nycklar, dörrar och fönster21
Batterierna får inte slängas i hushålls‐
soporna. De måste lämnas till åter‐
vinning på lämpliga återvinnings‐
stationer.
Nycklar med fällbart nyckelax
Fäll ut nyckelaxet och öppna enheten i sidled. Byt batteriet (batterityp
CR 2032). Observera batteriets läge. Stäng fjärrkontrollen och synkron‐isera den.
Synkronisering av fjärrkontrollen
Lås upp dörren med nyckeln i förar‐
dörrens lås efter ett batteribyte.
Radiofjärrkontrollen synkroniseras när tändningen slås på.
Programmeradeinställningar
När du tar ut nyckeln ur tändnings‐låset memoreras följande inställ‐
ningar automatiskt i nyckeln:
● belysning
● förinställningar för Infotainment‐ system
● centrallås
● Sport-läge
● komfortinställningarDe sparade inställningarna används
automatiskt nästa gång nyckeln med
de memorerade inställningarna sätts i tändningslåset och vrids till läge 1
3 135.
Graphic-Info-Display
En förutsättning är att Personliga inst.
per förare är aktiverad i personliga in‐
ställningar. Inställningarna måste
göras för varje nyckel som används.
Colour-Info-Display
Personliga inställningar är permanent
aktiverade.
Personliga inställningar 3 102.
Centrallås Upplåsning och låsning av dörrar,
bagagerum och tanklock.
Drar du i en dörrs innerhandtag en
gång låser du upp den. Drar du i
handtaget en gång till öppnas dörren.
Observera!
Vid en olycka där airbags eller bäl‐
testräckare löst ut låses bilen upp
automatiskt.
Page 24 of 259

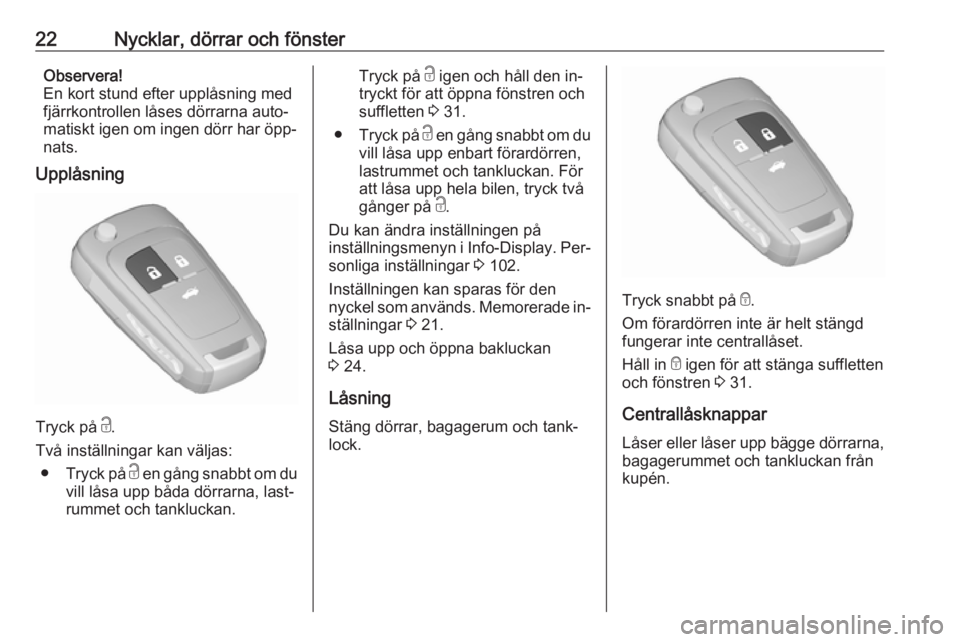

22Nycklar, dörrar och fönsterObservera!
En kort stund efter upplåsning med fjärrkontrollen låses dörrarna auto‐
matiskt igen om ingen dörr har öpp‐
nats.
Upplåsning
Tryck på c.
Två inställningar kan väljas: ● Tryck på c en gång snabbt om du
vill låsa upp båda dörrarna, last‐
rummet och tankluckan.
Tryck på c igen och håll den in‐
tryckt för att öppna fönstren och
suffletten 3 31.
● Tryck på c en gång snabbt om du
vill låsa upp enbart förardörren,
lastrummet och tankluckan. För
att låsa upp hela bilen, tryck två
gånger på c.
Du kan ändra inställningen på
inställningsmenyn i Info-Display. Per‐
sonliga inställningar 3 102.
Inställningen kan sparas för den
nyckel som används. Memorerade in‐
ställningar 3 21.
Låsa upp och öppna bakluckan 3 24.
Låsning Stäng dörrar, bagagerum och tank‐
lock.
Tryck snabbt på e.
Om förardörren inte är helt stängd
fungerar inte centrallåset.
Håll in e igen för att stänga suffletten
och fönstren 3 31.
Centrallåsknappar
Låser eller låser upp bägge dörrarna, bagagerummet och tankluckan från
kupén.
Page 25 of 259

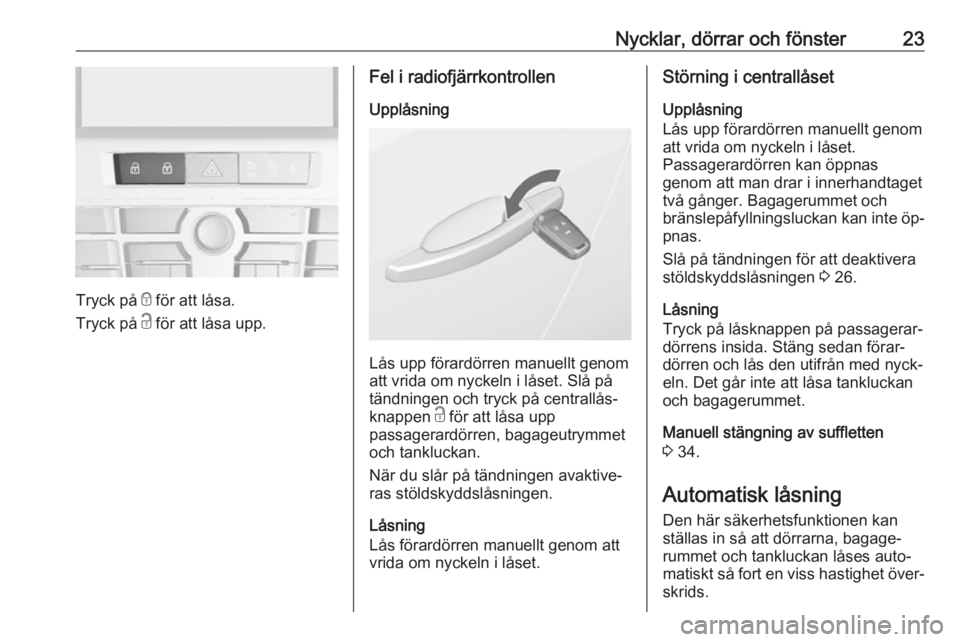

Nycklar, dörrar och fönster23
Tryck på e för att låsa.
Tryck på c för att låsa upp.
Fel i radiofjärrkontrollen
Upplåsning
Lås upp förardörren manuellt genom
att vrida om nyckeln i låset. Slå på
tändningen och tryck på centrallås‐
knappen c för att låsa upp
passagerardörren, bagageutrymmet
och tankluckan.
När du slår på tändningen avaktive‐
ras stöldskyddslåsningen.
Låsning
Lås förardörren manuellt genom att
vrida om nyckeln i låset.
Störning i centrallåset
Upplåsning
Lås upp förardörren manuellt genom
att vrida om nyckeln i låset.
Passagerardörren kan öppnas
genom att man drar i innerhandtaget
två gånger. Bagagerummet och
bränslepåfyllningsluckan kan inte öp‐
pnas.
Slå på tändningen för att deaktivera
stöldskyddslåsningen 3 26.
Låsning
Tryck på låsknappen på passagerar‐ dörrens insida. Stäng sedan förar‐
dörren och lås den utifrån med nyck‐
eln. Det går inte att låsa tankluckan
och bagagerummet.
Manuell stängning av suffletten
3 34.
Automatisk låsning Den här säkerhetsfunktionen kan
ställas in så att dörrarna, bagage‐
rummet och tankluckan låses auto‐
matiskt så fort en viss hastighet över‐
skrids.
Page 26 of 259

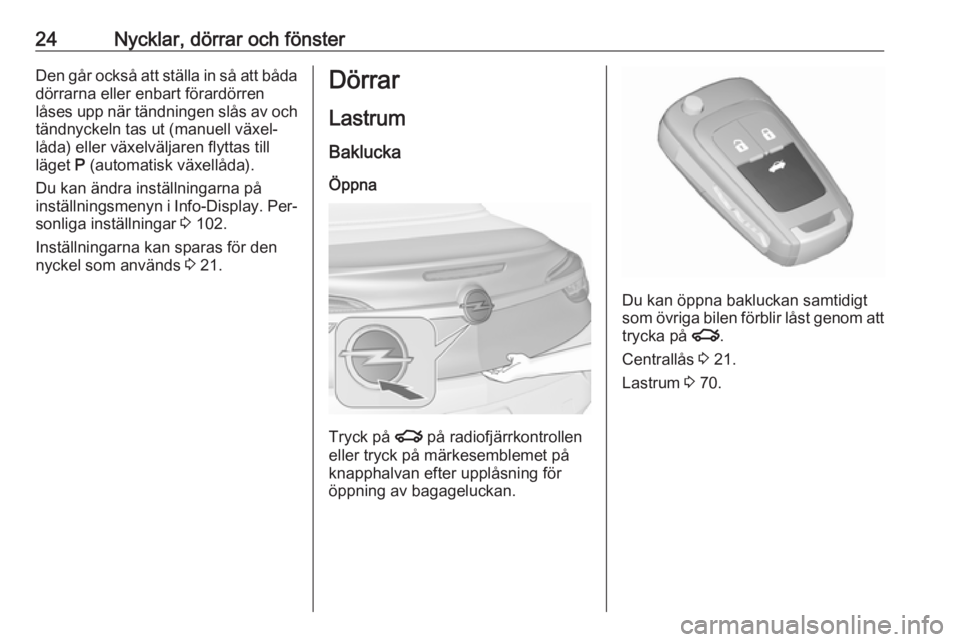

24Nycklar, dörrar och fönsterDen går också att ställa in så att båda
dörrarna eller enbart förardörren
låses upp när tändningen slås av och
tändnyckeln tas ut (manuell växel‐
låda) eller växelväljaren flyttas till
läget P (automatisk växellåda).
Du kan ändra inställningarna på
inställningsmenyn i Info-Display. Per‐
sonliga inställningar 3 102.
Inställningarna kan sparas för den
nyckel som används 3 21.Dörrar
Lastrum Baklucka
Öppna
Tryck på x på radiofjärrkontrollen
eller tryck på märkesemblemet på
knapphalvan efter upplåsning för
öppning av bagageluckan.
Du kan öppna bakluckan samtidigt
som övriga bilen förblir låst genom att trycka på x.
Centrallås 3 21.
Lastrum 3 70.
Page 27 of 259

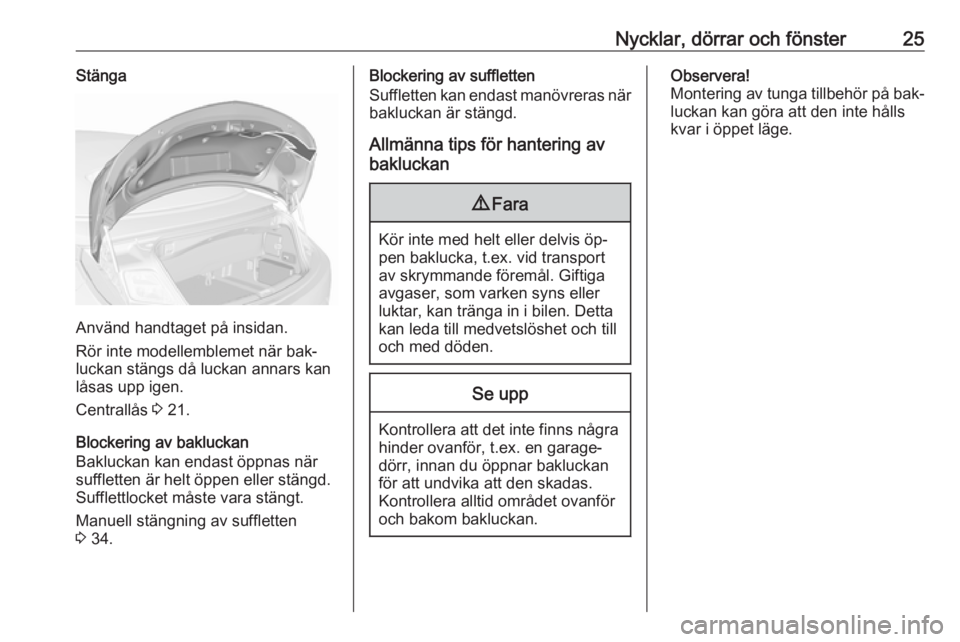

Nycklar, dörrar och fönster25Stänga
Använd handtaget på insidan.
Rör inte modellemblemet när bak‐
luckan stängs då luckan annars kan
låsas upp igen.
Centrallås 3 21.
Blockering av bakluckan
Bakluckan kan endast öppnas när
suffletten är helt öppen eller stängd.
Sufflettlocket måste vara stängt.
Manuell stängning av suffletten
3 34.
Blockering av suffletten
Suffletten kan endast manövreras när
bakluckan är stängd.
Allmänna tips för hantering av
bakluckan9 Fara
Kör inte med helt eller delvis öp‐
pen baklucka, t.ex. vid transport
av skrymmande föremål. Giftiga
avgaser, som varken syns eller
luktar, kan tränga in i bilen. Detta
kan leda till medvetslöshet och till
och med döden.
Se upp
Kontrollera att det inte finns några hinder ovanför, t.ex. en garage‐
dörr, innan du öppnar bakluckan
för att undvika att den skadas.
Kontrollera alltid området ovanför
och bakom bakluckan.
Observera!
Montering av tunga tillbehör på bak‐
luckan kan göra att den inte hålls
kvar i öppet läge.
Page 28 of 259

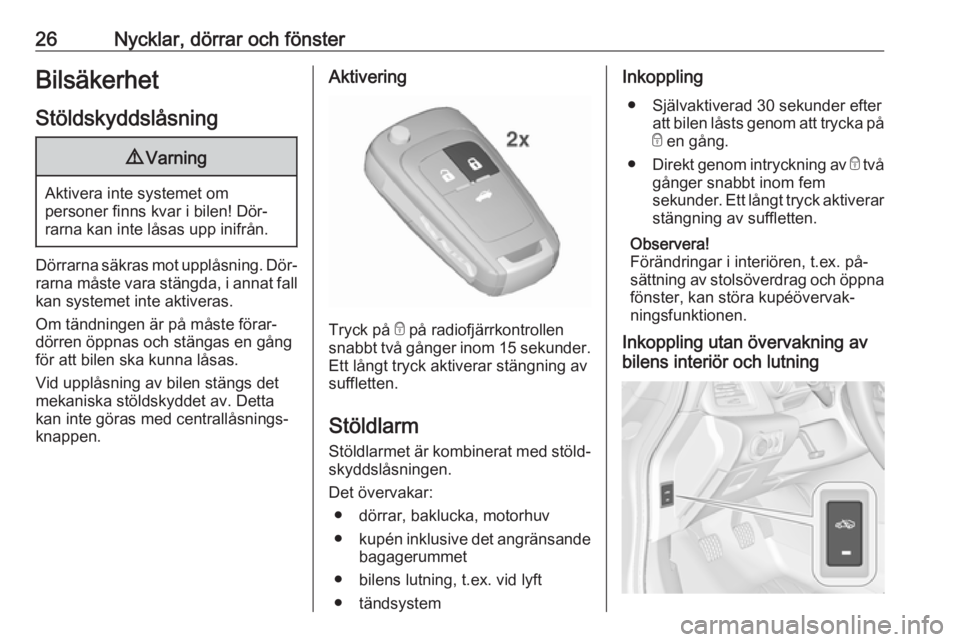

26Nycklar, dörrar och fönsterBilsäkerhetStöldskyddslåsning9 Varning
Aktivera inte systemet om
personer finns kvar i bilen! Dör‐
rarna kan inte låsas upp inifrån.
Dörrarna säkras mot upplåsning. Dör‐
rarna måste vara stängda, i annat fall
kan systemet inte aktiveras.
Om tändningen är på måste förar‐
dörren öppnas och stängas en gång
för att bilen ska kunna låsas.
Vid upplåsning av bilen stängs det
mekaniska stöldskyddet av. Detta
kan inte göras med centrallåsnings‐
knappen.
Aktivering
Tryck på e på radiofjärrkontrollen
snabbt två gånger inom 15 sekunder .
Ett långt tryck aktiverar stängning av
suffletten.
Stöldlarm
Stöldlarmet är kombinerat med stöld‐ skyddslåsningen.
Det övervakar: ● dörrar, baklucka, motorhuv
● kupén inklusive det angränsande
bagagerummet
● bilens lutning, t.ex. vid lyft
● tändsystem
Inkoppling
● Självaktiverad 30 sekunder efter att bilen låsts genom att trycka på
e en gång.
● Direkt genom intryckning av e två
gånger snabbt inom fem
sekunder. Ett långt tryck aktiverar
stängning av suffletten.
Observera!
Förändringar i interiören, t.ex. på‐
sättning av stolsöverdrag och öppna
fönster, kan störa kupéövervak‐
ningsfunktionen.
Inkoppling utan övervakning av
bilens interiör och lutning
Page 29 of 259

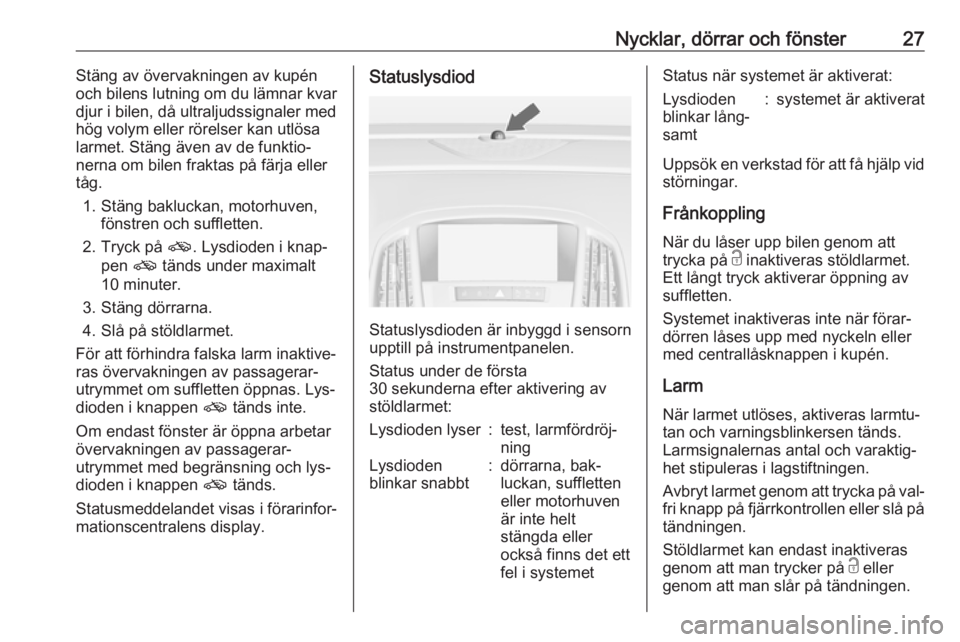

Nycklar, dörrar och fönster27Stäng av övervakningen av kupén
och bilens lutning om du lämnar kvar
djur i bilen, då ultraljudssignaler med
hög volym eller rörelser kan utlösa
larmet. Stäng även av de funktio‐
nerna om bilen fraktas på färja eller tåg.
1. Stäng bakluckan, motorhuven, fönstren och suffletten.
2. Tryck på o. Lysdioden i knap‐
pen o tänds under maximalt
10 minuter.
3. Stäng dörrarna.
4. Slå på stöldlarmet.
För att förhindra falska larm inaktive‐
ras övervakningen av passagerar‐
utrymmet om suffletten öppnas. Lys‐
dioden i knappen o tänds inte.
Om endast fönster är öppna arbetar
övervakningen av passagerar‐
utrymmet med begränsning och lys‐ dioden i knappen o tänds.
Statusmeddelandet visas i förarinfor‐
mationscentralens display.Statuslysdiod
Statuslysdioden är inbyggd i sensorn
upptill på instrumentpanelen.
Status under de första
30 sekunderna efter aktivering av
stöldlarmet:
Lysdioden lyser:test, larmfördröj‐
ningLysdioden
blinkar snabbt:dörrarna, bak‐
luckan, suffletten
eller motorhuven
är inte helt
stängda eller
också finns det ett
fel i systemetStatus när systemet är aktiverat:Lysdioden
blinkar lång‐
samt:systemet är aktiverat
Uppsök en verkstad för att få hjälp vid
störningar.
Frånkoppling När du låser upp bilen genom att
trycka på c inaktiveras stöldlarmet.
Ett långt tryck aktiverar öppning av
suffletten.
Systemet inaktiveras inte när förar‐
dörren låses upp med nyckeln eller
med centrallåsknappen i kupén.
LarmNär larmet utlöses, aktiveras larmtu‐tan och varningsblinkersen tänds.
Larmsignalernas antal och varaktig‐
het stipuleras i lagstiftningen.
Avbryt larmet genom att trycka på val‐
fri knapp på fjärrkontrollen eller slå på tändningen.
Stöldlarmet kan endast inaktiveras
genom att man trycker på c eller
genom att man slår på tändningen.
Page 30 of 259
28Nycklar, dörrar och fönsterEtt utlöst larm, vilket inte avbrutits av
föraren, indikeras genom att var‐
ningsblinkersen blinkar. Den blinkar
snabbt tre gånger nästa gång som
bilen låses upp med radiofjärrkon‐
trollen. Dessutom visas ett medde‐ lande i förarinformationscentralens
display efter att tändningen slagits till.
Bilmeddelanden 3 100.
Startspärr
Systemet är integrerat i tändnings‐
låset och kontrollerar om bilen får
startas med den nyckel som används.
Startspärren aktiveras automatiskt
när nyckeln tas ut ur tändningslåset.
Om kontrollampan d blinkar när
tändningen är på finns det en störning
och det går inte att starta motorn. Slå av tändningen och slå på den igen.
Om kontrollampan fortsätter att
blinka, försök starta motorn med
reservnyckeln och uppsök en verk‐
stad för att få hjälp.Observera!
Startspärren låser inte dörrarna. Du ska alltid låsa bilen när du lämnar
den.
Slå på stöldlarmet 3 21, 3 26.
Kontrollampa d 3 92.Ytterbackspeglar
Konvex form
Den konvexa yttre backspegeln har
en icke sfärisk yta som minskar döda
vinklar. På grund av den konvexa for‐ men ser föremålen mindre ut och där‐
med är det svårare att uppskatta av‐
stånd.
Elektrisk inställning
Välj relevant ytterbackspegel genom
att vrida reglaget åt vänster (L) eller
höger (R). Vrid sedan kontrollen för
att ställa in spegeln.
