Automašīnas kopšana2193. Izvelciet spuldzi no spuldzesietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Ievietojiet luktura kreiso malu, bīdiet pa kreisi un ievietojiet labo
malu.
Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi vāciņa gropē, piespiediet to uz sāniem unatbrīvojiet atsperi.
2. Izņemiet lukturi virzienā uz leju, uzmanoties, lai nenorautu vadu.
3. Izņemiet spuldzes ietveri noluktura korpusa, pagriežot pretēji
pulksteņrādītāju kustības virzienam.
4. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
5. Ievietojiet spuldzes turētāju luktura korpusā un pagrieziet
pulksteņrādītāju kustības virzienā.
6. Ievietojiet lampu buferī un ļaujiet tai nofiksēties.
Salona apgaismojums
Salona apgaismojuma lampa,
lasāmlampiņas
Uzticiet spuldžu nomaiņu
autoservisam.

220Automašīnas kopšanaBagāžas nodalījuma
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Instrumentu paneļa apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju
bloki:
● Motora nodalījuma priekšpusē, kreisajā malā.
● Automašīnām ar stūri kreisajā pusē salonā aiz uzglabāšanas
nodalījuma vai automašīnām ar
stūri labajā pusē aiz cimdu
nodalījuma.
● Aiz vāka bagāžas nodalījuma kreisajā pusē.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.

Automašīnas kopšana221Drošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.
Neatkarīgi no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas un izvelciet.
Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atbloķējiet vāciņu un lokiet augšup
līdz atdurei. Noņemiet vāciņu, velkot
vertikāli uz augšu.

222Automašīnas kopšanaNr.Elektriskā ķēde1Motora vadības modulis2Skābekļa sensors (lambda
zonde)3Degvielas iesmidzināšana,
aizdedzes sistēma4Degvielas iesmidzināšana,
aizdedzes sistēma5–6Spoguļu apsilde7Ventilatora vadība8Lambda sensors, dzinēja dzesē‐ šana9Aizmugurējā loga sensors10Automašīnas akumulatora
sensors11Bagāžnieka pārsega atbloķē‐
šana12Adaptīvais priekšējais apgai‐
smojums, apgaismojuma auto‐
mātiskā vadība13ABS vārsti14–15Motora vadības modulis16StarterisNr.Elektriskā ķēde17Pārnesumkārbas vadības
modulis18Aizmugurējā stikla apsilde19Priekšējie elektriskie logi20Aizmugurējie elektriskie logi21Aizmugurējais elektriskais
centrs22Kreisās puses tālā gaisma (halo‐ gēnu)23Priekšējo lukturu mazgāšanas
sistēma24Labās puses tuvā gaisma
(ksenona)25Kreisās puses tuvā gaisma
(ksenona)26Priekšējie miglas lukturi27Dīzeļdegvielas sildītājs28Iedarbināšanas/izslēgšanas
sistēma29Elektriski vadāmā stāvbremze30ABS sūknis31–32Drošības gaisa spilvens

Automašīnas kopšana223Nr.Elektriskā ķēde33Adaptīvais priekšējais apgai‐
smojums, apgaismojuma auto‐
mātiskā vadība34Izplūdes gāzu recirkulācija35Elektriskie logi, lietus sensors,
ārējais spogulis36Klimata kontrole37–38Vakuumsūknis39Degvielas sistēmas vadības
modulis40Vējstikla mazgāšanas sistēma41Labās puses tālā gaisma (halo‐
gēnu)42Radiatora ventilators43Vējstikla tīrītāji44–45Radiatora ventilators46–47Signāltaure48Radiatora ventilators49Degvielas sūknisNr.Elektriskā ķēde50Priekšējo lukturu līmeņošana,
adaptīvais priekšējais apgai‐
smojums51–52Papildu sildītājs, dīzeļmotors53Pārnesumkārbas vadības
modulis, motora vadības
modulis54Vakuumsūknis, instrumentu
paneļa bloks, apsildes sistēmas
ventilācija, gaisa kondicionē‐
šanas sistēma
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Automašīnās ar kreisās puses vadību
drošinātāju bloks atrodas instrumentu
panelī aiz sīklietu novietnes.
Atveriet sīklietu novietni un
piespiediet to pa kreisi, lai atvienotu.
Nolokiet sīklietu novietni uz leju un
izņemiet to.

224Automašīnas kopšana
Automašīnās ar labās puses vadību
drošinātāju bloks atrodas aiz cimdu
nodalījuma. Atveriet cimdu
nodalījumu, tad atveriet vāku un
nolokiet to uz leju.
Nr.Elektriskā ķēde1Displeji2Virsbūves vadības bloks, ārējie
lukturi3Virsbūves vadības bloks, ārējie
lukturi4Informācijas un izklaides
sistēma5Informācijas un izklaides
sistēma, instrumenti6Elektriskā kontaktligzda, ciga‐
rešu piesmēķētājs7Elektriskā kontaktligzda8Virsbūves vadības modulis, krei‐ sais tuvās gaismas lukturis9Virsbūves vadības modulis,
labais tuvās gaismas lukturis10Virsbūves vadības modulis,
durvju slēdzenes11Salona ventilators12Elektriski vadāmais vadītāja
sēdeklis13Elektriski vadāms pasažiera
sēdeklis14Diagnostikas iekārtu pieslēg‐
vietaNr.Elektriskā ķēde15Drošības gaisa spilvens16Bagāžas nodalījuma vāka relejs17Gaisa kondicionēšanas sistēma18Tehniskās apkopes diagnostika19Virsbūves vadības modulis,
bremžu lukturi, gabarītlukturi,
salona apgaismojums20–21Instrumentu panelis22Aizdedzes sistēma23Virsbūves elektronisko sistēmu
vadības modulis24Virsbūves elektronisko sistēmu
vadības modulis25–26Papildu elektriskā kontaktligzda bagāžas nodalījumā
Bagāžas nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas aiz vāka
bagāžas nodalījuma kreisajā pusē.

Automašīnas kopšana225
Noņemiet vāku.Ar drošinātājiem saistītās ierīces
Nr.Elektriskā ķēde1Auduma jumta vadības modulis,
labās sliedes strāva2–3Atvieglotas parkošanās sistēma4Selektīvās katalītiskās reduk‐
cijas sistēma5–6–7Sēdekļu elektriskā regulēšana8Auduma jumta vadības modulis9Selektīvās katalītiskās reduk‐
cijas sistēma10Selektīvās katalītiskās reduk‐
cijas sistēma11Piekabes modulis, riepu spie‐
diena pārraudzība un atpaka‐
ļskata kamera12Auduma jumta vadības modulis,
aizmugurējie lukturi13–14Aizmugurējais sēdeklis elektriski
vadāma nolocīšana15–Nr.Elektriskā ķēde16Sēdekļu ventilācija, atpaka‐
ļskata kamera, auduma jumta
vadības modulis17–18–19Stūres rata apsilde20–21Sēdekļu apsilde22–23Auduma jumta vadības modulis,
kreisās sliedes strāva24Selektīvās katalītiskās reduk‐
cijas sistēma25–26Pārvienojuma drošinātājs ar
loģistiku nesaistītam režīmam27Pasīvā iekāpšana28–29Hidrauliskā iekārta30–31–32Flex Ride

226Automašīnas kopšanaAutomašīnas
instrumenti
Instrumenti Automašīnas ar rezerves riteni
Atveriet bagāžas nodalījuma grīdas
pārsegu. Domkrats, instrumenti un
siksna, kas paredzēta bojātā riteņa
nostiprināšanai, atrodas bagāžas
nodalījumā zem rezerves riteņa
nostiprinātajā instrumentu kārbā.
Riteņu uzgriežņatslēga un vilkšanas
cilpa atrodas instrumentu somā, kas,
savukārt, atrodas rezerves riteņa nišā
netālu no instrumentu kārbas.
Rezerves ritenis 3 240.
Automašīnas ar riepu remonta komplektu
Instrumenti un vilkšanas cilpa kopā ar riepu remonta komplektu atrodas
instrumentu kārbā zem bagāžas
nodalījuma grīdas pārsega.
Automašīnas ar riepu remonta
komplektu un plakanu bagāžas
nodalījuma grīdu
Daži instrumenti un vilkšanas cilpa
atrodas kopā ar riepu remonta
komplektu somā, kas ir piestiprināta
pie priekšējās kravas nostiprināšanas cilpas bagāžas nodalījumā.

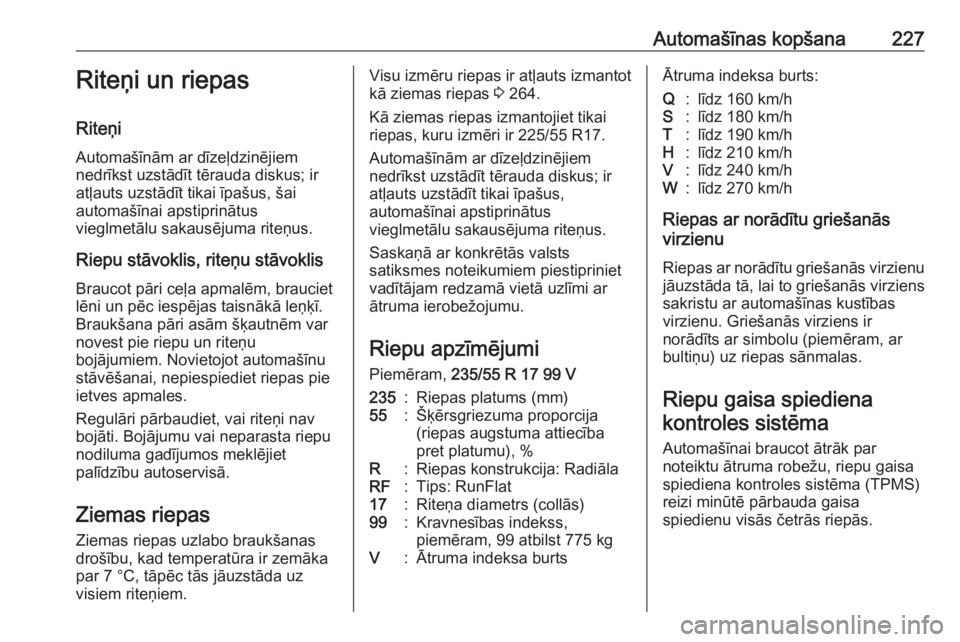

Automašīnas kopšana227Riteņi un riepas
Riteņi
Automašīnām ar dīzeļdzinējiem
nedrīkst uzstādīt tērauda diskus; ir
atļauts uzstādīt tikai īpašus, šai
automašīnai apstiprinātus
vieglmetālu sakausējuma riteņus.
Riepu stāvoklis, riteņu stāvoklis
Braucot pāri ceļa apmalēm, brauciet
lēni un pēc iespējas taisnākā leņķī.
Braukšana pāri asām šķautnēm var
novest pie riepu un riteņu
bojājumiem. Novietojot automašīnu
stāvēšanai, nepiespiediet riepas pie
ietves apmales.
Regulāri pārbaudiet, vai riteņi nav
bojāti. Bojājumu vai neparasta riepu
nodiluma gadījumos meklējiet
palīdzību autoservisā.
Ziemas riepas
Ziemas riepas uzlabo braukšanas
drošību, kad temperatūra ir zemāka
par 7 °C, tāpēc tās jāuzstāda uz
visiem riteņiem.Visu izmēru riepas ir atļauts izmantot kā ziemas riepas 3 264.
Kā ziemas riepas izmantojiet tikai
riepas, kuru izmēri ir 225/55 R17.
Automašīnām ar dīzeļdzinējiem
nedrīkst uzstādīt tērauda diskus; ir
atļauts uzstādīt tikai īpašus,
automašīnai apstiprinātus
vieglmetālu sakausējuma riteņus.
Saskaņā ar konkrētās valsts
satiksmes noteikumiem piestipriniet
vadītājam redzamā vietā uzlīmi ar
ātruma ierobežojumu.
Riepu apzīmējumi Piemēram, 235/55 R 17 99 V235:Riepas platums (mm)55:Šķērsgriezuma proporcija
(riepas augstuma attiecība
pret platumu), %R:Riepas konstrukcija: RadiālaRF:Tips: RunFlat17:Riteņa diametrs (collās)99:Kravnesības indekss,
piemēram, 99 atbilst 775 kgV:Ātruma indeksa burtsĀtruma indeksa burts:Q:līdz 160 km/hS:līdz 180 km/hT:līdz 190 km/hH:līdz 210 km/hV:līdz 240 km/hW:līdz 270 km/h
Riepas ar norādītu griešanās
virzienu
Riepas ar norādītu griešanās virzienu jāuzstāda tā, lai to griešanās virziens
sakristu ar automašīnas kustības
virzienu. Griešanās virziens ir
norādīts ar simbolu (piemēram, ar bultiņu) uz riepas sānmalas.
Riepu gaisa spiediena kontroles sistēma
Automašīnai braucot ātrāk par
noteiktu ātruma robežu, riepu gaisa
spiediena kontroles sistēma (TPMS)
reizi minūtē pārbauda gaisa
spiedienu visās četrās riepās.

228Automašīnas kopšanaUzmanību
Riepu gaisa spiediena kontroles
sistēma tikai brīdina par zema
spiediena apstākļiem un neaizstāj regulāru riepu apkopi, kas jāveic
vadītājam.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Piezīme
Valstīs, kurās riepu gaisa spiediena kontroles sistēmas lietošana
paredzēta likumā, lietojot ar
spiediena sensoriem neaprīkotus
riteņus, automašīnas tipa
apstiprinājums nav spēkā.
Faktisko gaisa spiedienu riepās var
skatīt vadītāja informācijas centra
izvēlnē Vehicle Information Menu
(Automašīnas informācijas izvēlne) .
Izvēlni var atlasīt, izmantojot pogas,
kas atrodas uz pagrieziena rādītāju
sviras.
Nospiediet MENU, lai atlasītu Vehicle
Information Menu (Automašīnas
informācijas izvēlne) X .
Pagrieziet regulēšanas ripu, lai
atlasītu riepu gaisa spiediena
kontroles sistēmu.
Sistēmas statuss un ar spiedienu
saistītie brīdinājumi tiek rādīti vadītāja informācijas centra displejā ziņojumaveidā, un mirgo attiecīgās riepas
attēls.
Parādot brīdinājumus, sistēmā tiek
ņemta vērā riepu temperatūra.
Ja ir konstatēts, ka gaisa spiediens
riepās ir nepietiekams, par to brīdina
kontrolindikators w 3 99.
