OPEL CASCADA 2016 Gebruikershandleiding (in Dutch)

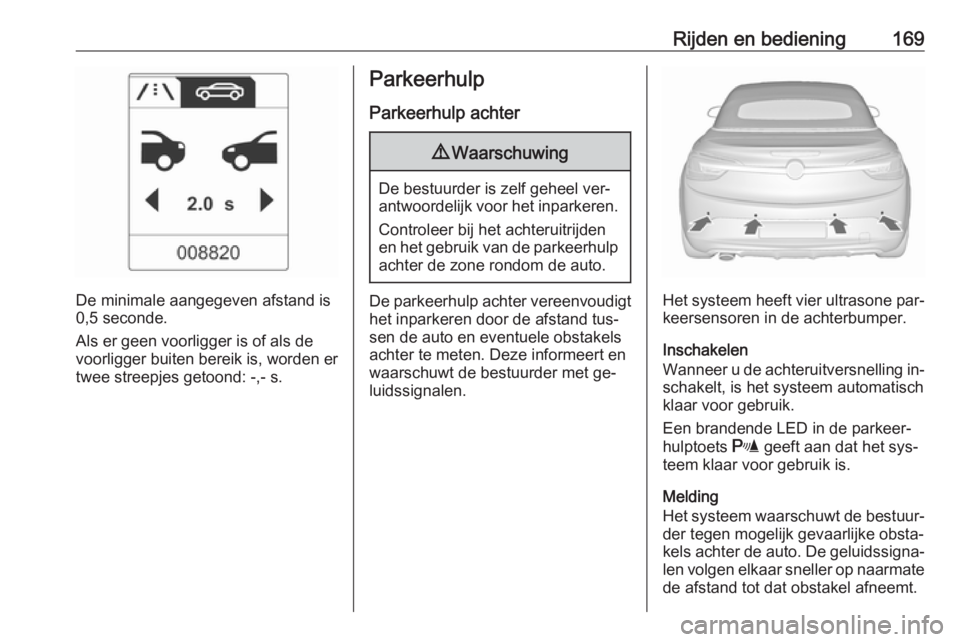

Rijden en bediening169
De minimale aangegeven afstand is
0,5 seconde.
Als er geen voorligger is of als de
voorligger buiten bereik is, worden er twee streepjes getoond: -,- s.
Parkeerhulp
Parkeerhulp achter9 Waarschuwing
De bestuurder is zelf geheel ver‐
antwoordelijk voor het inparkeren.
Controleer bij het achteruitrijden
en het gebruik van de parkeerhulp
achter de zone rondom de auto.
De parkeerhulp achter vereenvoudigt het inparkeren door de afstand tus‐
sen de auto en eventuele obstakels
achter te meten. Deze informeert en
waarschuwt de bestuurder met ge‐
luidssignalen.Het systeem heeft vier ultrasone par‐
keersensoren in de achterbumper.
Inschakelen
Wanneer u de achteruitversnelling in‐ schakelt, is het systeem automatisch
klaar voor gebruik.
Een brandende LED in de parkeer‐
hulptoets r geeft aan dat het sys‐
teem klaar voor gebruik is.
Melding
Het systeem waarschuwt de bestuur‐
der tegen mogelijk gevaarlijke obsta‐
kels achter de auto. De geluidssigna‐
len volgen elkaar sneller op naarmate de afstand tot dat obstakel afneemt.

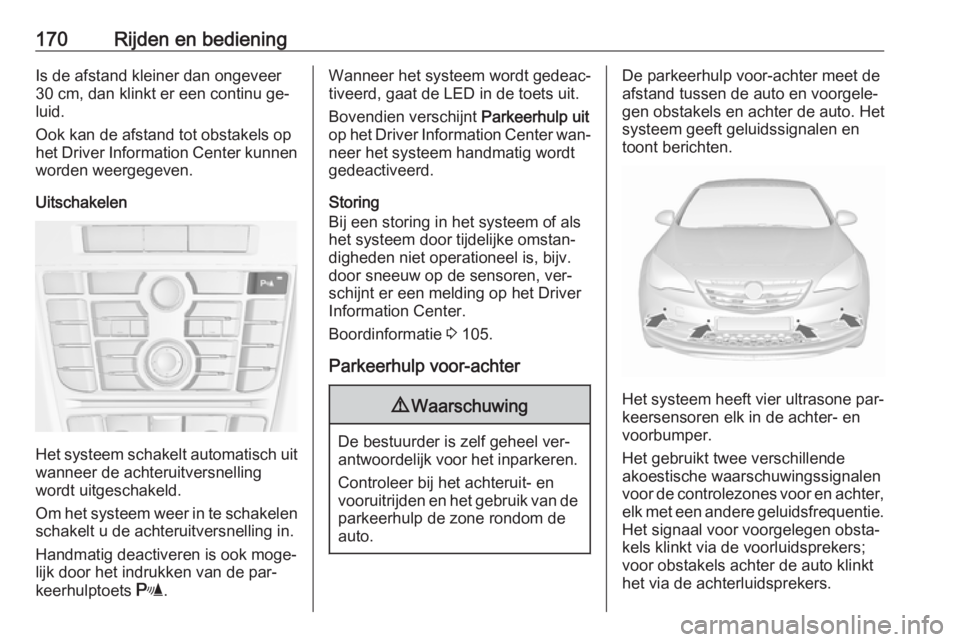

170Rijden en bedieningIs de afstand kleiner dan ongeveer30 cm, dan klinkt er een continu ge‐
luid.
Ook kan de afstand tot obstakels op
het Driver Information Center kunnen worden weergegeven.
Uitschakelen
Het systeem schakelt automatisch uit wanneer de achteruitversnelling
wordt uitgeschakeld.
Om het systeem weer in te schakelen schakelt u de achteruitversnelling in.
Handmatig deactiveren is ook moge‐
lijk door het indrukken van de par‐
keerhulptoets r.
Wanneer het systeem wordt gedeac‐
tiveerd, gaat de LED in de toets uit.
Bovendien verschijnt Parkeerhulp uit
op het Driver Information Center wan‐
neer het systeem handmatig wordt
gedeactiveerd.
Storing
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐ digheden niet operationeel is, bijv.
door sneeuw op de sensoren, ver‐
schijnt er een melding op het Driver
Information Center.
Boordinformatie 3 105.
Parkeerhulp voor-achter9 Waarschuwing
De bestuurder is zelf geheel ver‐
antwoordelijk voor het inparkeren.
Controleer bij het achteruit- en
vooruitrijden en het gebruik van de
parkeerhulp de zone rondom de
auto.
De parkeerhulp voor-achter meet de
afstand tussen de auto en voorgele‐
gen obstakels en achter de auto. Het
systeem geeft geluidssignalen en
toont berichten.
Het systeem heeft vier ultrasone par‐
keersensoren elk in de achter- en
voorbumper.
Het gebruikt twee verschillende
akoestische waarschuwingssignalen
voor de controlezones voor en achter, elk met een andere geluidsfrequentie.
Het signaal voor voorgelegen obsta‐
kels klinkt via de voorluidsprekers;
voor obstakels achter de auto klinkt
het via de achterluidsprekers.

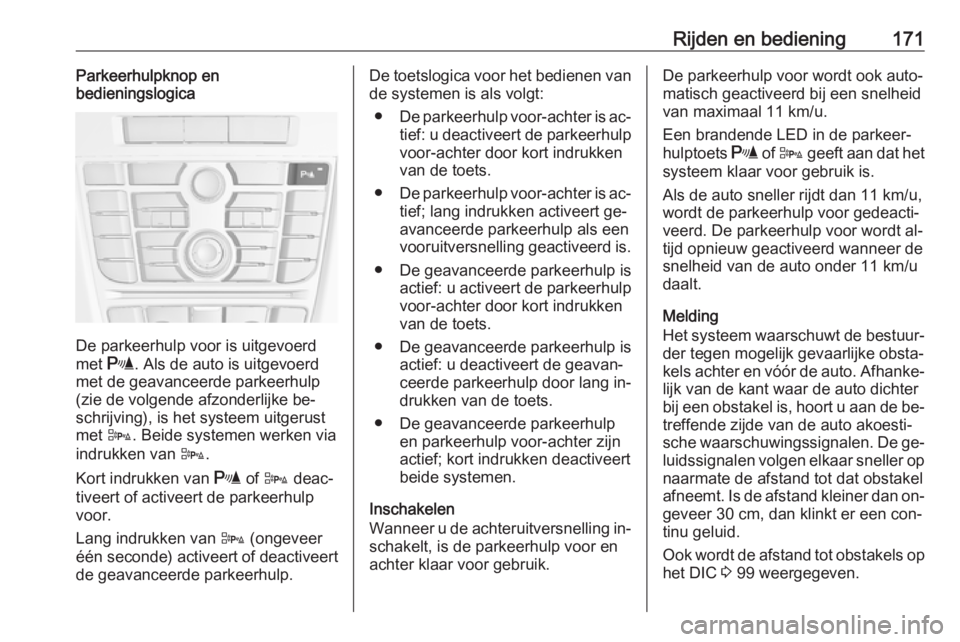

Rijden en bediening171Parkeerhulpknop en
bedieningslogica
De parkeerhulp voor is uitgevoerd
met r. Als de auto is uitgevoerd
met de geavanceerde parkeerhulp (zie de volgende afzonderlijke be‐schrijving), is het systeem uitgerust
met D. Beide systemen werken via
indrukken van D.
Kort indrukken van r of D deac‐
tiveert of activeert de parkeerhulp
voor.
Lang indrukken van D (ongeveer
één seconde ) activeert of deactiveert
de geavanceerde parkeerhulp.
De toetslogica voor het bedienen van
de systemen is als volgt:
● De parkeerhulp voor-achter is ac‐
tief: u deactiveert de parkeerhulp
voor-achter door kort indrukken
van de toets.
● De parkeerhulp voor-achter is ac‐
tief; lang indrukken activeert ge‐avanceerde parkeerhulp als een
vooruitversnelling geactiveerd is.
● De geavanceerde parkeerhulp is actief: u activeert de parkeerhulp
voor-achter door kort indrukken
van de toets.
● De geavanceerde parkeerhulp is actief: u deactiveert de geavan‐
ceerde parkeerhulp door lang in‐
drukken van de toets.
● De geavanceerde parkeerhulp en parkeerhulp voor-achter zijn
actief; kort indrukken deactiveert
beide systemen.
Inschakelen
Wanneer u de achteruitversnelling in‐ schakelt, is de parkeerhulp voor en
achter klaar voor gebruik.De parkeerhulp voor wordt ook auto‐
matisch geactiveerd bij een snelheid
van maximaal 11 km/u.
Een brandende LED in de parkeer‐
hulptoets r of D geeft aan dat het
systeem klaar voor gebruik is.
Als de auto sneller rijdt dan 11 km/u,
wordt de parkeerhulp voor gedeacti‐
veerd. De parkeerhulp voor wordt al‐
tijd opnieuw geactiveerd wanneer de
snelheid van de auto onder 11 km/u
daalt.
Melding
Het systeem waarschuwt de bestuur‐
der tegen mogelijk gevaarlijke obsta‐
kels achter en vóór de auto. Afhanke‐
lijk van de kant waar de auto dichter
bij een obstakel is, hoort u aan de be‐ treffende zijde van de auto akoesti‐
sche waarschuwingssignalen. De ge‐ luidssignalen volgen elkaar sneller op naarmate de afstand tot dat obstakel
afneemt. Is de afstand kleiner dan on‐
geveer 30 cm, dan klinkt er een con‐
tinu geluid.
Ook wordt de afstand tot obstakels op het DIC 3 99 weergegeven.

172Rijden en bediening
De afstand tot een obstakel voor en
achter wordt aangegeven door ver‐
anderende afstandslijnen rondom de
auto.
Obstakels achter de auto worden te‐
gelijkertijd akoestisch en visueel aan‐ geduid.
Obstakels voor de auto worden eerst
visueel aangeduid. Bij afstanden van
minder dan 80 cm gaat ook een
akoestisch signaal af.
De afstandsaanduiding op het Driver
Information Center kan worden be‐ lemmerd door boordinformatie met
een hogere prioriteit. Na het bevesti‐
gen van het bericht via SET/CLR op
de richtingaanwijzer verschijnt de af‐
standsaanduiding weer.
Uitschakelen
De parkeerhulp achter schakelt auto‐
matisch uit wanneer de achteruitver‐
snelling wordt uitgeschakeld.
De parkeerhulp voor wordt ook auto‐
matisch gedeactiveerd bij een snel‐ heid boven 11 km/u.
Handmatig deactiveren is mogelijk
door kort indrukken van de parkeer‐
hulptoets r of D .
Wanneer het systeem wordt gedeac‐
tiveerd, gaat de LED in de toets uit.
Bovendien verschijnt Parkeerhulp uit
op het Driver Information Center wan‐ neer het systeem handmatig wordt
gedeactiveerd.
Na een handmatige deactivering
wordt de parkeerhulp voor weer ge‐
activeerd als de parkeerhulptoets
r of D wordt ingedrukt of als de
achteruitversnelling wordt ingescha‐ keld.
Storing
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐
digheden niet operationeel is, bijv.
door sneeuw op de sensoren, ver‐
schijnt er een melding op het DIC.
Boordinformatie 3 105.

Rijden en bediening173Geavanceerde parkeerhulp9Waarschuwing
De bestuurder is geheel verant‐
woordelijk voor het accepteren
van de door het systeem voorge‐
stelde parkeerplek en het inparke‐
ren.
Controleer bij het gebruik van de geavanceerde parkeerhulp de
zone rondom de auto in alle rich‐
tingen.
De geavanceerde parkeerhulp laat de bestuurder inparkeren door instruc‐
ties te geven op het Driver Informa‐
tion Center en via geluidssignalen.
De bestuurder moet zelf accelereren, remmen, sturen en schakelen.
Het systeem gebruikt de sensoren
van de parkeerhulp voor-achter in
combinatie met twee extra sensoren
aan weerskanten van de voor- en
achterbumper.
Parkeerhulpknop D en
bedieningslogica
Geavanceerde parkeerhulp en par‐
keerhulp voor-achter (zie de vorige beschrijving) werken beide via D.
Kort indrukken van D deactiveert of
activeert de parkeerhulp voor.
Lang indrukken van D (ongeveer
één seconde ) activeert of deactiveert
de geavanceerde parkeerhulp.
De toetslogica voor het bedienen van
de systemen is als volgt:
● De parkeerhulp voor-achter is ac‐
tief: u deactiveert de parkeerhulp voor-achter door kort indrukken
van de toets.● De parkeerhulp voor-achter is ac‐
tief; lang indrukken activeert ge‐
avanceerde parkeerhulp als een
vooruitversnelling geactiveerd is.
● De geavanceerde parkeerhulp is actief: u activeert de parkeerhulp
voor-achter door kort indrukken
van de toets.
● De geavanceerde parkeerhulp is actief: u deactiveert de geavan‐
ceerde parkeerhulp door lang in‐
drukken van de toets.
● De geavanceerde parkeerhulp en parkeerhulp voor-achter zijn
actief; kort indrukken deactiveert
beide systemen.

174Rijden en bedieningInschakelen
Wanneer u een parkeerplek zoekt, is
het systeem bedrijfsklaar door onge‐ veer gedurende één seconde op D
te drukken.
Het systeem kan alleen worden ge‐ activeerd en kan alleen naar een par‐
keerplek zoeken bij snelheden tot
30 km/u.
De maximale parallelle afstand tus‐
sen uw auto en de rij geparkeerde au‐ to's bedraagt 1,8 meter.
Werking
Wanneer u langs een rij auto's rijdt enhet systeem geactiveerd is, zal de ge‐
avanceerde parkeerhulp naar een ge‐ schikte parkeerplek zoeken. Als er
een geschikte plek is gevonden,
wordt deze op het Driver Information Center getoond en klinkt er een ge‐
luidssignaal.
Stopt u niet binnen 10 meter nadat het
systeem een parkeerplek voorstelt,
dan zoekt het systeem naar een an‐
dere geschikte plek.
U aanvaardt de voorgestelde plek,
door binnen 10 meter na de stopin‐
structie te stoppen. Het systeem be‐ rekent het optimale traject om in te
parkeren. Daarna kunt u inparkeren
door de nauwkeurige instructies van
het systeem te volgen.

Rijden en bediening175
De instructies op het display tonen:● Een waarschuwing wanneer u sneller rijdt dan 30 km/u.
● Het verzoek om te stoppen wan‐ neer een parkeerplek is gevon‐
den.
● De richting waarin u rijdt om in te
parkeren.
● De stand van het stuurwiel tij‐ dens het inparkeren.
● Bij sommige instructies ziet u een
voortgangsbalk.Wanneer het inparkeren is gelukt,
verschijnt het symbool 'Eindpositie'.
Let altijd goed op het geluid van de
parkeerhulp voor-achter. Een onon‐
derbroken geluid betekent dat de af‐
stand tot een obstakel minder dan on‐
geveer 30 cm is.
Aan de overkant parkeren
Het systeem is geconfigureerd om
standaard naar parkeerplekken aan
de passagierskant te zoeken. Het
systeem zoekt naar parkeerplekken
aan de bestuurderskant door tijdens
het zoeken de richtingaanwijzer aan
de bestuurderskant in te schakelen.
Zodra de richtingaanwijzer wordt uit‐
geschakeld, zoekt het systeem weer
naar parkeerplekken aan de passa‐
gierskant.
Weergaveprioriteit
Nadat u de geavanceerde parkeer‐ hulp hebt geactiveerd, verschijnt er
een bericht op het Driver Information
Center. De informatie van de geavan‐ ceerde parkeerhulp op het Driver In‐
formation Center kan worden belem‐
merd door boordinformatie met een
hogere prioriteit. Na het bevestigen
van het bericht via SET/CLR op de
richtingaanwijzer verschijnen de in‐
structies van de geavanceerde par‐
keerhulp weer en kunt u het inparke‐ ren voortzetten.
Uitschakelen
Het systeem wordt gedeactiveerd:
● kort indrukken van D als ge‐
avanceerde parkeerhulp en par‐
keerhulp voor-achter worden ge‐
activeerd
● lang indrukken van D als ge‐
avanceerde parkeerhulp wordt
geactiveerd

176Rijden en bediening●voltooien van parkeermanoeuvre
● wanneer u sneller rijdt dan 30 km/u
● wanneer u de ontsteking uitscha‐
kelt
Wanneer u het systeem deactiveert
of wanneer het zichzelf deactiveert tij‐
dens het inparkeren, dan verschijnt
Parkeren gedeactiveerd op het Driver
Information Centre.
Storing
Er verschijnt een tekst op het Driver
Information Centre wanneer:
● er een storing in het systeem zit● u de parkeermanoeuvre niet goed afmaakt
● het systeem buiten werking is
Als er tijdens het inparkeren een voor‐
werp wordt herkend, dan verschijnt
Stop op het Driver Information Cen‐
tre. Door het verwijderen van het ob‐
ject wordt het inparkeren hervat.
Wordt het niet verwijderd, dan wordt
het systeem gedeactiveerd. Druk on‐
geveer één seconde op D om het
systeem naar een nieuwe parkeer‐
plek te laten zoeken.Algemene opmerkingen over
parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals ex‐ terne geluidsbronnen ertoe leiden
dat het systeem obstakels niet
waarneemt.
In het bijzonder moet gelet worden
op lage obstakels die het onderste gedeelte van de bumper kunnen
beschadigen.
Voorzichtig
Het systeem werkt eventueel min‐
der goed wanneer de sensoren
zijn bedekt, bijv. met ijs of sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste af‐
standsindicatie in het bovenste deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het de‐
tectiebereik.
Let op
Het parkeerhulpsysteem kan wor‐
den geactiveerd en gedeactiveerd
door de instellingen op het
Info-display te veranderen. Als een
aanhangerkoppeling is bevestigd,
moet deze in het menu worden ge‐
selecteerd.
Persoonlijke instellingen 3 108.

Rijden en bediening177Let op
Het parkeerhulpsysteem herkent
automatisch een af fabriek gemon‐
teerde trekhaak. Het systeem wordt
gedeactiveerd zodra u de stekker
erin steekt.
Als gevolg van externe akoestische
of mechanische storingen is het mo‐
gelijk dat de sensor een niet-be‐
staand object (echostoring) herkent.
De geavanceerde parkeerhulp rea‐
geert eventueel niet op veranderin‐
gen van de parkeerplek nadat u met het parkeren bent begonnen.
Let op
Na gebruik moet de geavanceerde
parkeerhulp worden gekalibreerd.
Voor optimale begeleiding tijdens het parkeren is een rijafstand van
ten minste 35 km, inclusief een aan‐
tal bochten, nodig.
Blindehoeksysteem
Het blindehoeksysteem detecteert en meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.
Het systeem alarmeert visueel in elkebuitenspiegels bij het detecteren die
in de binnen- en buitenspiegels wel‐
licht niet zichtbaar zijn.
De sensoren van het systeem bevin‐
den zich in de bumper aan de linker-
en rechterzijde van de auto.9 Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
● Auto's die zich buiten de blinde
hoeken bevinden, en die mo‐
gelijk snel naderen.
● Voetgangers, fietsers of dieren.
Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als het systeem tijdens het vooruitrij‐
den in de blindehoekzone een voer‐
tuig detecteert, licht er zowel bij auto's
die worden ingehaald of die u inhalen,
een geel waarschuwingssymbool B
in de betreffende buitenspiegel op.
Als de bestuurder vervolgens de rich‐
tingaanwijzer gebruikt, gaat het waar‐
schuwingssymbool B geel knipperen
als waarschuwing om niet van rij‐
strook te wisselen.
Let op
Als de passerende auto minstens 10 km/u sneller rijdt dan de gepas‐
seerde auto, wordt het waarschu‐
wingssymbool B in de betreffende
buitenspiegel niet verlicht.
Het blindehoeksysteem werkt bij
snelheden van 10 km/u tot 140 km/u. Bij snelheden hoger dan 140 km/u
wordt het systeem inactief, aangege‐
ven door de verlichte waarschuwings‐ symbolen B in beide buitenspiegels.

178Rijden en bedieningAls de snelheid weer wordt verlaagd,
verdwijnen de waarschuwingssym‐
bolen. Als een auto dan in de blinde
zone wordt waargenomen, worden de
waarschuwingssymbolen B als nor‐
maal verlicht aan de betreffende zijde.
Als de auto wordt gestart, lichten
beide displays in de buitenspiegels
kort op om aan te geven dat het sys‐
teem operationeel is.
U kunt het systeem activeren of deac‐ tiveren in het menu Instellingen op het
Info-display, persoonlijke instellingen 3 108.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.
Detectiezones
De systeemsensor dekt een zone van ong. 3 meter aan beide zijden van de
auto. De zone begint bij elke buiten‐
spiegel en strekt zich ongeveer
3 meter naar achteren uit. De zone is
ongeveer tussen de 0,5 meter en
2 meter hoog, vanaf de grond.Het systeem wordt geactiveerd als er
een aanhangwagen aangekoppeld is.
Het blindehoeksysteem is ontworpen
om stilstaande voorwerpen zoals
vangrails, lantaarnpalen, stoepran‐
den, muren en balken te negeren.
Geparkeerde voertuigen of tege‐
moetkomende voertuigen worden
niet gedetecteerd.
Storing
Onder normale omstandigheden
geeft het systeem soms geen waar‐
schuwing.
Het blindehoeksysteem werkt niet als de bumper aan de linker- of rechter‐
zijde vervuild is met modder, vuil,
sneeuw, ijs of slijk. Instructies voor reinigen 3 237.
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐ digheden niet operationeel is, dan
verschijnt er een melding in het Driver Information Centre. Roep de hulp van
een werkplaats in bij een permanente storing.Achteruitkijkcamera
De achteruitkijkcamera helpt de be‐
stuurder bij het achteruitrijden door
middel van een weergave van het ge‐
bied achter de auto.
Het camerabeeld wordt getoond in de
Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera en de sensoren van de ge‐
avanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of on‐
der de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
