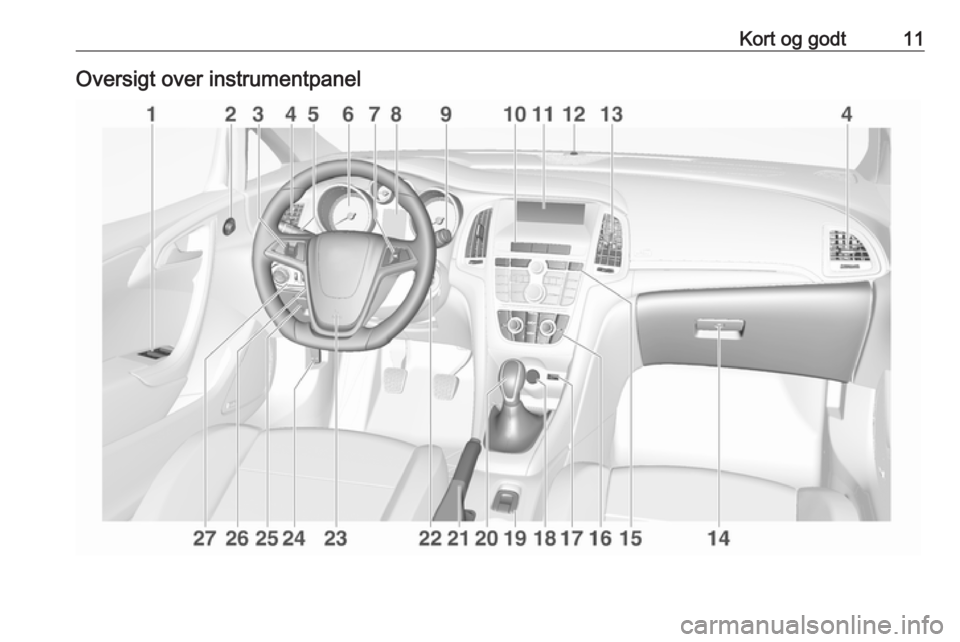

Kort og godt11Oversigt over instrumentpanel

28Nøgler, døre og ruderAktivering uden kabine- og
hældningsovervågning
Sluk for kabine- og hældningsover‐
vågningen, når der efterlades dyr i bi‐
len, da store mængder ultralydssig‐
naler eller bevægelser udløser alar‐
men. Den skal også slukkes, når bilen befinder sig på en færge eller et tog.
1. Luk bagklappen, motorhjelmen, ruderne og kalechen.
2. Tryk på o. Lysdioden i knappen
o lyser i højst 10 minutter.
3. Luk dørene.
4. Aktiver tyverialarmen.
For at forhindre falske alarmer, de‐
aktiveres kabineovervågningen, hvis
kalechen er åben. Lysdioden i knap‐
pen o lyser ikke.
Hvis kun vinduerne er åbne, fungerer
kabineovervågningen begrænset og
LED i knappen o lyser.
Der vises en statusmeddelelse i føre‐
rinformationscenteret (DIC).
Status-lysdiode
Status-lysdioden er integreret i føle‐
ren øverst på instrumentpanelet.
Status i de første 30 sekunder efter
aktivering af tyverialarmen:Diode tændt:test, armerings-
forsinkelseDioden blinker
hurtigt:dørene, bagage‐
rumsklappen, ka‐
lechen eller motor‐
hjelmen er ikke
helt lukket eller sy‐ stemfejl
Status efter at systemet er armeret:
Dioden
blinker lang‐
somt:systemet er armeret
Ved fejl søges hjælp på et værksted.
Deaktivering Når bilen låses op ved at trykke på c,
deaktiveres tyverialarmen. Langt tryk
vil aktivere åbning af kalechen.
Systemet deaktiveres ikke, når fører‐
døren låses op med nøglen, eller når
der trykkes på centrallåseknappen i
kabinen.

Sæder, sikkerhed57Airbags
Airbagsystemet består af et vist antal individuelle systemer, afhængigt af
udstyrets omfang.
Når airbaggene udløses, pustes de
op på brøkdele af et sekund. De tøm‐
mes også så hurtigt, at det ofte ikke
bemærkes ved et uheld.9 Advarsel
Hvis systemerne håndteres for‐
kert, kan de pludselig blive udløst
eksplosionsagtigt.
Bemærkninger
Elektronikken til styring af airbagsy‐
stemer og selestrammere er place‐
ret i midterkonsollen. Anbring ikke
magnetiske genstande i dette om‐
råde.
Påsæt ingen genstande på airbag‐
genes afdækninger, og dæk dem
ikke med andre materialer.
Den enkelte airbag kan kun udløses
én gang. Når først en airbag har væ‐
ret udløst, skal den udskiftes af et
værksted. Desuden kan det være
nødvendigt at få rattet, instrument‐
panelet, dele af panelerne, dørtæt‐
ningerne, håndtagene og sæderne
udskiftet.
Der må ikke foretages ændringer på airbagsystemet, da bilens typegod‐
kendelse ellers bortfalder.
Når airbaggene pustes op, kan varme
udstrømmende gasser forårsage for‐
brændinger.
Fejl
Hvis der er en fejl i airbaggene, tæn‐
der kontrollampen v, og der vises en
meddelelse eller en advarselskode i
førerinformationscentret. Systemet fungerer ikke.
Få årsagen til fejlen udbedret af et
værksted.
Kontrollampe v for airbagsystemer
3 89.
Barnesæder på forsæde i
passagersiden med airbags
Advarsel i henhold til ECE R94.02:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinders‐
itze NIEMALS auf einem Sitz verwen‐ den, der durch einen davor befindli‐
chen AKTIVEN AIRBAG geschützt
ist, da dies den TOD oder SCHWERE VERLETZUNGEN DES KINDES zur
Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONFLA‐
BLE ACTIF placé devant lui, sous

60Sæder, sikkerhedUdover advarslen i henhold til
ECE R94.02 må der af sikkerheds‐
hensyn aldrig anbringes fremad‐
vendte barnesæder på forsædet i
passagersiden med en aktiv frontair‐
bag.9 Fare
Brug ikke et barnesæde på pas‐
sagersædet, når frontairbaggen er aktiveret.
Airbagmærkaten er placeret på
begge sider af passagerforsædets
solskærm.
Deaktivering af airbag 3 61.
Frontairbags
Frontairbagsystemet består af en air‐
bag i rattet og én i instrumentpanelet
i højre side. De er mærket med ordet AIRBAG .Endvidere sidder der en advarsels‐
mærkat på siden af instrumentpane‐
let, som er synlig, når højre fordør er
åben, eller på solskærmen i passa‐
gersiden.
Frontairbagsystemet udløses i til‐
fælde af frontalkollision af en vis al‐
vorlighed. Tændingen skal være slået til.De oppustede airbags dæmper stø‐
det og nedsætter dermed risikoen for
kvæstelser af overkrop og hoved be‐
tydeligt for personerne, der sidder på
forsædet.
9 Advarsel
Optimal beskyttelse ydes kun, hvis
sædets position er korrekt.
Sædestilling 3 47.
Anbring ikke arme/ben eller gen‐
stande i det område, hvor airbag‐
gen kan blive udløst.

Opbevaring75Læsseinformation● Tunge genstande i lastrummet skal placeres så langt fremme
som muligt. Kontroller, at ryglæ‐
nene er forsvarligt låst. Hvis det
er nødvendigt at stable genstan‐
dene, skal de tungeste gen‐
stande anbringes nederst.
● Genstande fastgøres ved hjælp af fastgøringsremme, der hæg‐
tes fast i fastsurringskrogene
3 74.
● Brug krogene i lastrummet til at hænge bærerposer i 3 73. Mak‐
simal belastning: 5 kg pr. krog.
● Løse genstande i bagagerummet
sikres, så de ikke rutsjer rundt.
● Ved transport af genstande i ba‐ gagerummet må bagsæderyglæ‐nene ikke være fældet fremover.
● Læg aldrig genstande på instru‐ mentpanelet, og tildæk ikke føle‐
ren oven på instrumentpanelet.
● Bagage etc. må ikke hindre føre‐
rens betjening af pedaler, parke‐
ringsbremse og gearvælger ellerhans/hendes bevægelsesfrihed.
Der må ikke være løse gen‐
stande i kabinen.
● Anbring ingen genstande på dækslerne til sikkerhedsbøjlernebag hovedstøtterne.
● Kør ikke med åben bagklap.9 Advarsel
Kontroller altid at bagagen i bilen
er forsvarligt anbragt. Ellers kan
genstande blive kastet rundt inde i bilen og forårsage personskader
eller skader på bagagen eller bi‐
len.
● Nyttelasten er forskellen mellem den tilladte totalvægt (se typeskilt
3 233) og egenvægten ifølge
EU.
Nyttelasten beregnes ved at ind‐
skrive dataene for bilen i vægtta‐ bellen forrest i denne håndbog.
Egenvægten ifølge EU omfatter
førerens vægt (68 kg), bagage
(7 kg) og alle væsker (tank 90 %
fyldt).
Specialudstyr og tilbehør øger
egenvægten.

Instrumenter og betjening99Grafisk info-display, farve-info-display
Alt efter bilens konfiguration har bilen
et grafisk info-display eller et farve-
info-display.
Info-displayet er placeret i instrument‐ panelet over infotainment-systemet.
Grafisk info-display
Afhængigt af Infotainment-systemet
leveres det grafiske info-display i to
versioner.
På det grafiske info-display vises:
● tid 3 80
● udetemperatur 3 80
● dato 3 80
● indstillinger til elektronisk klima‐ styring 3 127
● Infotainment-system, se beskri‐ velsen i håndbogen til Infotain‐
ment-systemet
● individuelle indstillinger 3 103
Farve-info-display
På farve-info-displayet vises føl‐
gende med farve:
● tid 3 80
● udetemperatur 3 80
● dato 3 80
● indstillinger til elektronisk klima‐ styring 3 127
● bakkamera 3 170
● Infotainment-system, se beskri‐ velsen i håndbogen til Infotain‐
ment-systemet
● navigation, se beskrivelsen i håndbogen til Infotainment-sy‐
stemet

122LygterLæselamper
Betjenes ved at trykke på s og t i
kabinelyset.
Lys i solskærme
Tænder, når dækslet åbnes.
Lysfunktioner
Indstigningslys Velkomstlys
Følgende lygter tænder kortvarigt ved
oplåsning af bilen med radiofjernbetj‐
eningen:
● forlygter
● baglygter
● nummerpladelys
● instrumentlys
● kabinelys
● udstigningslys
Visse funktioner fungerer kun i mørke og gør det lettere at lokalisere bilen.
Lyset slukkes med det samme, når
tændingsnøglen drejes til position 1
3 136.
Følgende lys tændes derudover, når
førerdøren åbnes:
● alle kontakter
● Førerinformationscenter
● dørlommelys
● konsollysDenne funktions aktivering, deaktive‐
ring og varighed kan ændres i
info-displayet. Individuelle indstil‐
linger 3 103.
Indstillingerne kan gemmes i den be‐
nyttede nøgle 3 22.
Follow-me-home-lys
Følgende lygter tændes, når nøglen
tages ud af tændingskontakten:
● kabinelys
● instrumentpanellys (kun når det er mørkt)
● dør- og konsollamper
● udstigningslys
Lysene slukkes automatisk efter en
forsinkelse og tændes igen, hvis fø‐
rerens dør åbnes.
Forlygter, baglygter og nummerpla‐
delys oplyser det omgivende område
i et indstilleligt tidsrum, når bilen for‐
lades.

186Pleje af bilenPleje af bilenGenerelt..................................... 187
Tilbehør og ændring af bilen ...187
Oplagring af bilen ....................187
Genbrug af bilen ......................188
Kontrol af bilen ........................... 188
Arbejde på bilen ......................188
Motorhjelm ............................... 188
Motorolie .................................. 189
Kølevæske .............................. 190
Sprinklervæske ........................191
Bremser ................................... 191
Bremsevæske ......................... 191
Bilbatteri .................................. 192
Udluftning af brændstofsystem ....................193
Udskiftning af viskerblade .......194
Udskiftning af pærer ..................194
Halogenforlygter ......................194
Adaptive forlygter ....................196
Tågelygter ............................... 197
Forreste blinklys ......................197
Baglygter ................................. 198
Sideblink .................................. 200
Nummerpladelys .....................201Kabinelys................................. 201
Instrumentlys ........................... 201
Elektrisk system .........................202
Sikringer .................................. 202
Sikringsboks i motorrum ..........203
Sikringsboks i instrumentpanel ......................205
Sikringsboks i lastrum .............206
Bilens værktøj ............................ 207
Værktøj .................................... 207
Hjul og dæk ................................ 208
Vinterdæk ................................ 208
Dækmærkning ......................... 209
Dæktrykovervågning ...............209
Dæktryk ................................... 212
Mønsterdybde ......................... 213
Ændring af dæk- og hjulstørrelse ............................ 214
Hjulkapsler ............................... 214
Snekæder ................................ 214
Lappesæt ................................ 215
Hjulskift .................................... 218
Reservehjul ............................. 220
Starthjælp .................................. 223
Kørsel med påhæng ..................225
Bugsering af bilen ....................225
Bugsering af en anden bil ........226Kosmetisk pleje .......................... 227
Udvendig pleje ......................... 227
Pleje af interiør ........................ 228

Pleje af bilen205Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i in‐
strumentpanelet.
Åbn rummet, og pres det til venstre for
at låse det op. Klap rummet ned, og fjern det.
I højrestyrede biler sidder sikrings‐boksen bag et dæksel i handskerum‐
met. Åbn handskerummet, åbn så
dækslet, og klap det ned.
Nr.Strømkreds1Displays2Karrosserielektronikenhed,
udvendige lygter3Karrosserielektronikenhed,
udvendige lygter4Infotainment-system5Infotainment-system, instrument6Stikdåse, lighter7Stikkontakt8Karrosseristyreenhed, venstre
nærlys9Karrosseristyreenhed, højre
nærlys10Karrosseristyreenhed, dørlåse11Kabineblæser12Elindstilling af førersæde13El-sæde, passager14Diagnosestik15Airbag

Tekniske data233Tekniske dataIdentifikation............................... 233
Stelnummer (VIN) ....................233
Typeskilt .................................. 233
Identifikation af motor ..............234
Data ........................................... 235
Anbefalede væsker og smøremidler ........................... 235
Motordata ................................ 238
Ydelse ..................................... 240
Vægt ........................................ 241
Dimensioner ............................ 241
Kapaciteter .............................. 243
Dæktryk ................................... 244Identifikation
Stelnummer (VIN)
Stelnummeret kan være præget på
typeskiltet og i vognbunden under
gulvbelægningen, synligt under en af‐ dækning.
Stelnummeret kan være præget på instrumentpanelet, synligt gennem
forruden, eller på højre karosseripa‐
nel i motorrummet.
Typeskilt
Typeskiltet er placeret i venstre eller
højre fordørsramme.
