Körning och hantering179Vid påfyllning i nödsituationer med en
dunk måste en tratt användas för att
öppna påfyllningsrörets lock.
Tratten är placerad i lastrummet.
Placera tratten i rak linje mot påfyll‐
ningsröret och tryck in det lagom hårt.
Använd tratten för att fylla på diesel‐
bränsle via påfyllningsröret.
Efter påfyllningen sätter du tratten i
plastpåsen och förvarar den i förvar‐
ingsutrymmet.
System för selektiv katalytisk reduk‐ tion 3 142.
Tanklock
Använd endast originaltanklock. Bilar
med dieselmotorer har speciella tank‐ lock.
Bränsleförbrukning - CO 2-utsläpp
Bränsleförbrukningen (blandad kör‐
ning) ligger mellan 7,3 och
5,2 l/100 km.
CO 2-utsläppen (blandad körning) lig‐
ger på mellan 172 och 138 g/km.
För de specifika värdena för ditt for‐
don, se EEG-överensstämmelseförk‐
laringen för fordonet eller övriga na‐
tionella registreringsdokument.
Allmän information
Den officiella bränsleförbrukningen
och specifika värden för koldioxidut‐
släpp gäller grundmodellen för EU
med standardutrustning.
Bränsleförbrukning och CO
2 fastställs
enligt förordning R (EG) nr 715/2007
(senaste gällande versionen), med
hänsyn till bilens vikt i körklart skick
som föreskrivs i direktivet.Värdena tillhandahålls endast som
jämförelse mellan olika bilvarianter och utgör inte någon garanti för den
faktiska bränsleförbrukningen för en
viss bil. Extrautrustning kan ge något
högre bränsleförbrukning och kol‐
dioxidutsläpp än vad som anges här.
Bränsleförbrukningen beror till stor
del på den personliga körstilen samt
på väg- och trafikförhållandena.

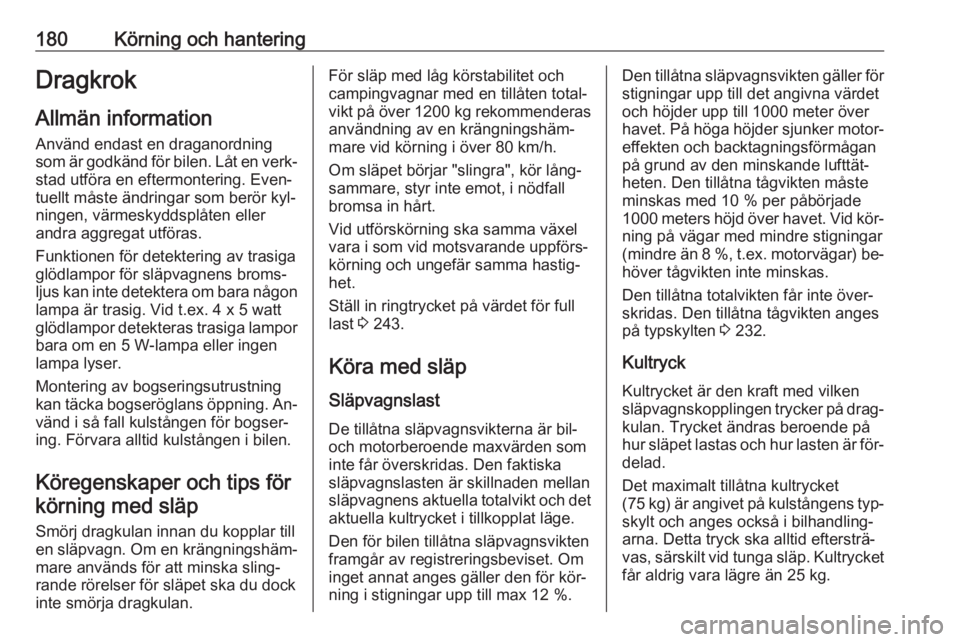

180Körning och hanteringDragkrok
Allmän information Använd endast en draganordning
som är godkänd för bilen. Låt en verk‐
stad utföra en eftermontering. Even‐
tuellt måste ändringar som berör kyl‐
ningen, värmeskyddsplåten eller
andra aggregat utföras.
Funktionen för detektering av trasiga glödlampor för släpvagnens broms‐
ljus kan inte detektera om bara någon lampa är trasig. Vid t.ex. 4 x 5 watt
glödlampor detekteras trasiga lampor
bara om en 5 W-lampa eller ingen
lampa lyser.
Montering av bogseringsutrustning
kan täcka bogseröglans öppning. An‐ vänd i så fall kulstången för bogser‐
ing. Förvara alltid kulstången i bilen.
Köregenskaper och tips för körning med släp
Smörj dragkulan innan du kopplar till
en släpvagn. Om en krängningshäm‐
mare används för att minska sling‐
rande rörelser för släpet ska du dock
inte smörja dragkulan.För släp med låg körstabilitet och campingvagnar med en tillåten total‐
vikt på över 1200 kg rekommenderas
användning av en krängningshäm‐ mare vid körning i över 80 km/h.
Om släpet börjar "slingra", kör lång‐
sammare, styr inte emot, i nödfall
bromsa in hårt.
Vid utförskörning ska samma växel
vara i som vid motsvarande uppförs‐
körning och ungefär samma hastig‐ het.
Ställ in ringtrycket på värdet för full
last 3 243.
Köra med släp Släpvagnslast De tillåtna släpvagnsvikterna är bil-
och motorberoende maxvärden som
inte får överskridas. Den faktiska
släpvagnslasten är skillnaden mellan
släpvagnens aktuella totalvikt och det
aktuella kultrycket i tillkopplat läge.
Den för bilen tillåtna släpvagnsvikten
framgår av registreringsbeviset. Om
inget annat anges gäller den för kör‐
ning i stigningar upp till max 12 %.Den tillåtna släpvagnsvikten gäller för
stigningar upp till det angivna värdet
och höjder upp till 1000 meter över havet. På höga höjder sjunker motor‐ effekten och backtagningsförmågan
på grund av den minskande lufttät‐
heten. Den tillåtna tågvikten måste
minskas med 10 % per påbörjade
1000 meters höjd över havet. Vid kör‐
ning på vägar med mindre stigningar
(mindre än 8 %, t.ex. motorvägar) be‐ höver tågvikten inte minskas.
Den tillåtna totalvikten får inte över‐
skridas. Den tillåtna tågvikten anges
på typskylten 3 232.
Kultryck
Kultrycket är den kraft med vilken
släpvagnskopplingen trycker på drag‐ kulan. Trycket ändras beroende på
hur släpet lastas och hur lasten är för‐
delad.
Det maximalt tillåtna kultrycket
(75 kg) är angivet på kulstångens typ‐ skylt och anges också i bilhandling‐
arna. Detta tryck ska alltid eftersträ‐
vas, särskilt vid tunga släp. Kultrycket får aldrig vara lägre än 25 kg.

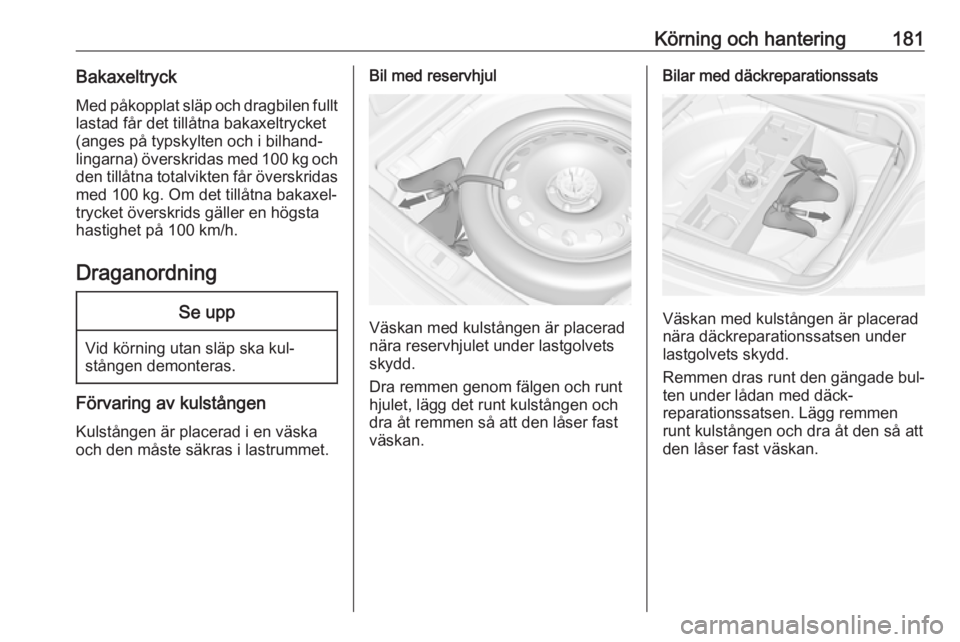

Körning och hantering181BakaxeltryckMed påkopplat släp och dragbilen fullt
lastad får det tillåtna bakaxeltrycket
(anges på typskylten och i bilhand‐
lingarna) överskridas med 100 kg och den tillåtna totalvikten får överskridas
med 100 kg. Om det tillåtna bakaxel‐
trycket överskrids gäller en högsta
hastighet på 100 km/h.
DraganordningSe upp
Vid körning utan släp ska kul‐stången demonteras.
Förvaring av kulstången
Kulstången är placerad i en väska
och den måste säkras i lastrummet.
Bil med reservhjul
Väskan med kulstången är placerad
nära reservhjulet under lastgolvets
skydd.
Dra remmen genom fälgen och runt
hjulet, lägg det runt kulstången och
dra åt remmen så att den låser fast
väskan.
Bilar med däckreparationssats
Väskan med kulstången är placerad
nära däckreparationssatsen under
lastgolvets skydd.
Remmen dras runt den gängade bul‐
ten under lådan med däck‐
reparationssatsen. Lägg remmen runt kulstången och dra åt den så att
den låser fast väskan.

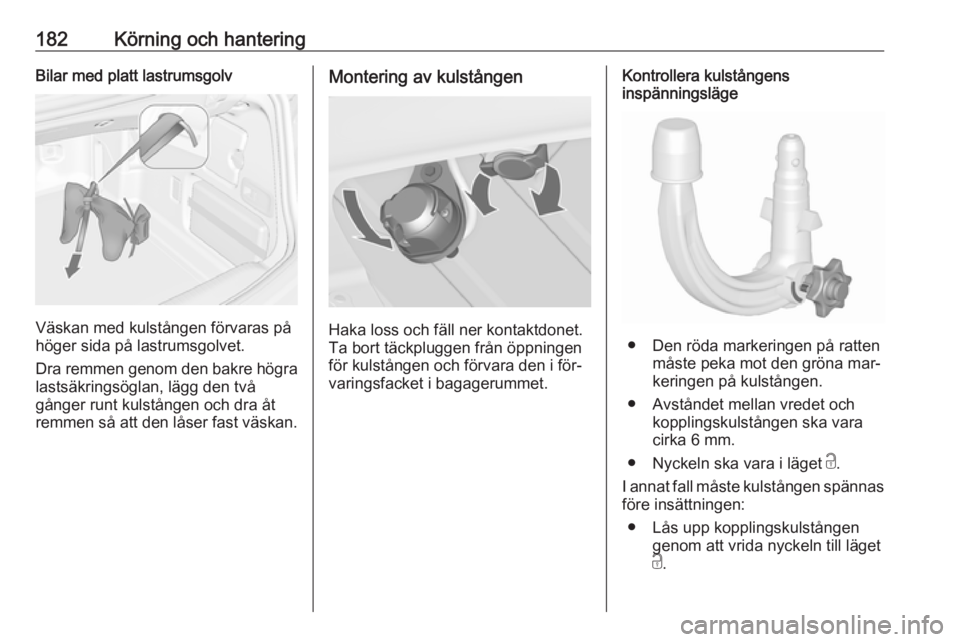

182Körning och hanteringBilar med platt lastrumsgolv
Väskan med kulstången förvaras på
höger sida på lastrumsgolvet.
Dra remmen genom den bakre högra
lastsäkringsöglan, lägg den två
gånger runt kulstången och dra åt
remmen så att den låser fast väskan.
Montering av kulstången
Haka loss och fäll ner kontaktdonet.
Ta bort täckpluggen från öppningen
för kulstången och förvara den i för‐ varingsfacket i bagagerummet.
Kontrollera kulstångens
inspänningsläge
● Den röda markeringen på ratten
måste peka mot den gröna mar‐
keringen på kulstången.
● Avståndet mellan vredet och kopplingskulstången ska varacirka 6 mm.
● Nyckeln ska vara i läget c.
I annat fall måste kulstången spännas före insättningen:
● Lås upp kopplingskulstången genom att vrida nyckeln till läget
c .

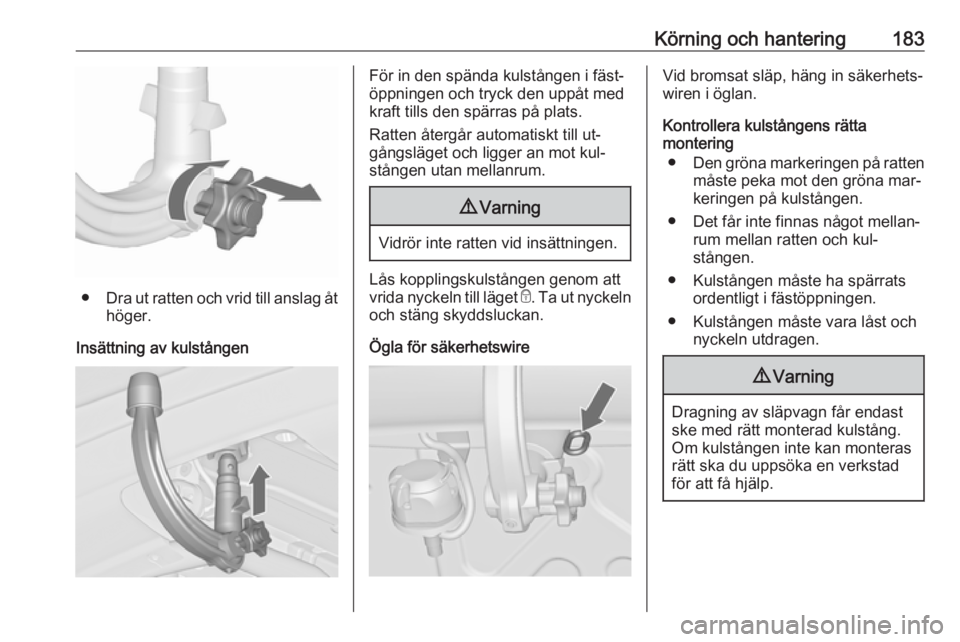

Körning och hantering183
●Dra ut ratten och vrid till anslag åt
höger.
Insättning av kulstången
För in den spända kulstången i fäst‐
öppningen och tryck den uppåt med
kraft tills den spärras på plats.
Ratten återgår automatiskt till ut‐ gångsläget och ligger an mot kul‐
stången utan mellanrum.9 Varning
Vidrör inte ratten vid insättningen.
Lås kopplingskulstången genom att
vrida nyckeln till läget e. Ta ut nyckeln
och stäng skyddsluckan.
Ögla för säkerhetswire
Vid bromsat släp, häng in säkerhets‐
wiren i öglan.
Kontrollera kulstångens rätta
montering
● Den gröna markeringen på ratten
måste peka mot den gröna mar‐
keringen på kulstången.
● Det får inte finnas något mellan‐ rum mellan ratten och kul‐
stången.
● Kulstången måste ha spärrats ordentligt i fästöppningen.
● Kulstången måste vara låst och nyckeln utdragen.9Varning
Dragning av släpvagn får endast
ske med rätt monterad kulstång.
Om kulstången inte kan monteras
rätt ska du uppsöka en verkstad för att få hjälp.

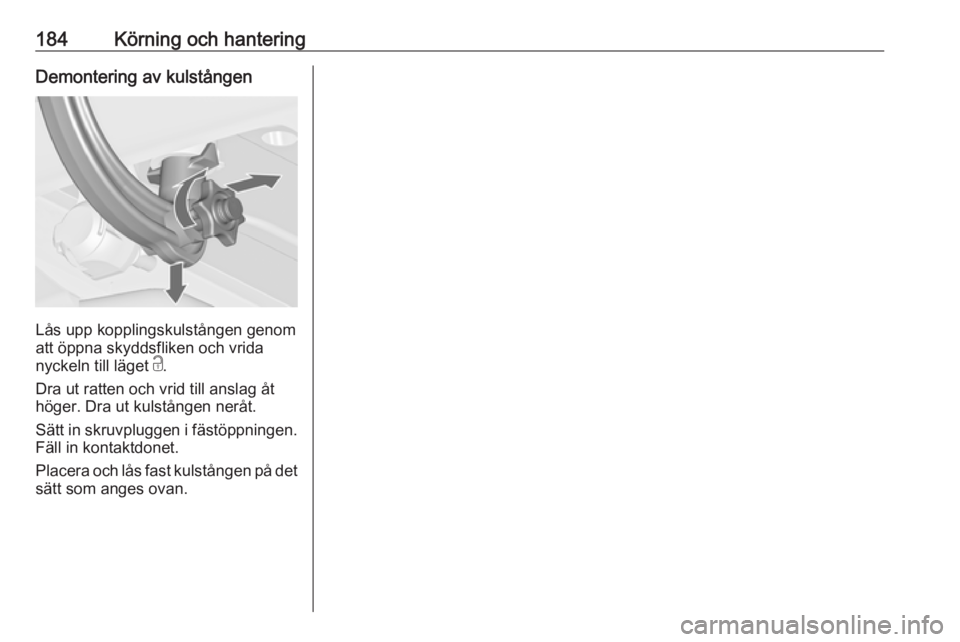

184Körning och hanteringDemontering av kulstången
Lås upp kopplingskulstången genom
att öppna skyddsfliken och vrida
nyckeln till läget c.
Dra ut ratten och vrid till anslag åt
höger. Dra ut kulstången neråt.
Sätt in skruvpluggen i fästöppningen. Fäll in kontaktdonet.
Placera och lås fast kulstången på det
sätt som anges ovan.

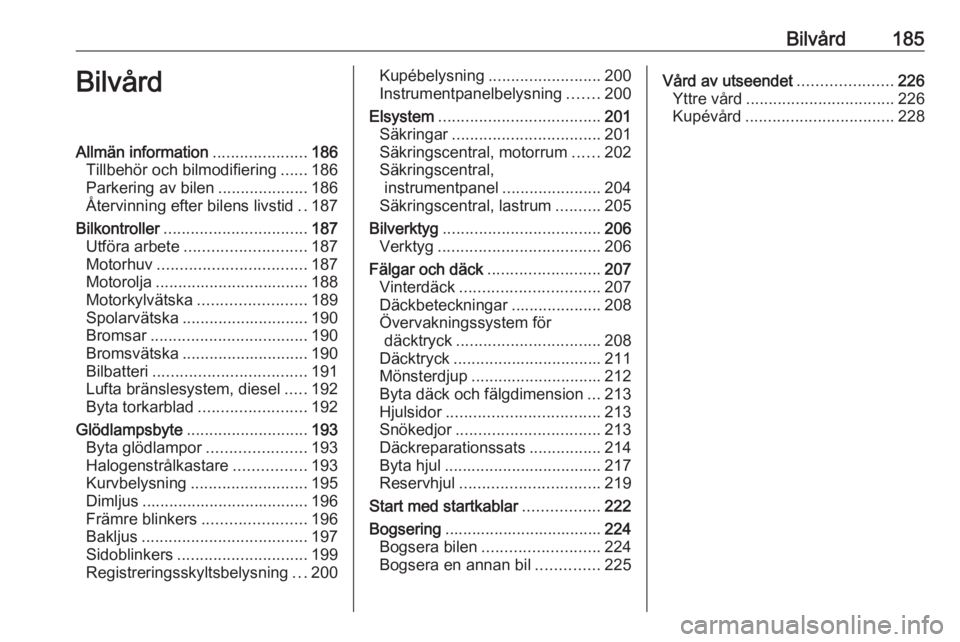

Bilvård185BilvårdAllmän information.....................186
Tillbehör och bilmodifiering ......186
Parkering av bilen ....................186
Återvinning efter bilens livstid ..187
Bilkontroller ................................ 187
Utföra arbete ........................... 187
Motorhuv ................................. 187
Motorolja .................................. 188
Motorkylvätska ........................ 189
Spolarvätska ............................ 190
Bromsar ................................... 190
Bromsvätska ............................ 190
Bilbatteri .................................. 191
Lufta bränslesystem, diesel .....192
Byta torkarblad ........................ 192
Glödlampsbyte ........................... 193
Byta glödlampor ......................193
Halogenstrålkastare ................193
Kurvbelysning .......................... 195
Dimljus ..................................... 196
Främre blinkers .......................196
Bakljus ..................................... 197
Sidoblinkers ............................. 199
Registreringsskyltsbelysning ...200Kupébelysning ......................... 200
Instrumentpanelbelysning .......200
Elsystem .................................... 201
Säkringar ................................. 201
Säkringscentral, motorrum ......202
Säkringscentral, instrumentpanel ......................204
Säkringscentral, lastrum ..........205
Bilverktyg ................................... 206
Verktyg .................................... 206
Fälgar och däck .........................207
Vinterdäck ............................... 207
Däckbeteckningar ....................208
Övervakningssystem för däcktryck ................................ 208
Däcktryck ................................. 211
Mönsterdjup ............................. 212
Byta däck och fälgdimension ...213
Hjulsidor .................................. 213
Snökedjor ................................ 213
Däckreparationssats ................214
Byta hjul ................................... 217
Reservhjul ............................... 219
Start med startkablar .................222
Bogsering ................................... 224
Bogsera bilen .......................... 224
Bogsera en annan bil ..............225Vård av utseendet .....................226
Yttre vård ................................. 226
Kupévård ................................. 228

186BilvårdAllmän informationTillbehör och bilmodifiering
Vi rekommenderar att du använder
reservdelar och tillbehör som är origi‐
nal och reservdelar som uttryckligen
är godkända för din typ av bil. För
andra produkter kan vi inte bedöma eller garantera tillförlitligheten - även
om det finns godkännanden från
myndigheter eller andra.
Utför inga ändringar av elektriska system, t.ex. ingrepp i elektroniska
styrdon (chip-tuning).Se upp
Om bilen transporteras på ett tåg
eller en bärgningsbil, kan stän‐
kskydden skadas.
Parkering av bilen
Parkering av bilen under en
längre tid
Om bilen skall parkeras under flera
månader:
● Tvätta bilen. Vaxa bilens lacke‐ rade delar. Yttre vård 3 226.
● Kontrollera konserveringen i motorrummet och på karossen.
● Rengör och skydda tätningsgum‐
min.
● Fyll bränsletanken helt.
● Byt motorolja.
● Töm spolarvätskebehållaren.
● Kontrollera kylvätskans frost- och
korrosionsskydd.
● Ställ in ringtrycket på värdet för full last.
● Parkera bilen i en torr och väl ventilerad lokal. Lägg i ettan ellerbacken respektive växelväljaren i
läge P. Säkra bilen så att den inte
kan rulla iväg.
● Dra inte åt parkeringsbromsen.● Öppna motorhuven, stäng alla dörrar och lås bilen.
● Stäng suffletten.
● Täck över suffletten för att skydda den mot miljöpåverkan.
● Lossa polklämman från bil‐ batteriets minuspol. Observera
att alla system inte fungerar, t.ex. stöldlarmet.
Ta bilen i drift igen
När bilen skall tas tillbaka till använd‐ ning igen:
● Anslut polklämman till bil‐ batteriets minuspol. Aktivera de
elektriska fönsterhissarnas elekt‐
ronik.
● Kontrollera ringtrycket.
● Fyll på spolarvätskebehållaren.
● Kontrollera motoroljenivån.
● Kontrollera kylvätskenivån.
● Montera eventuellt nummerskyl‐ tar.

Bilvård187Återvinning efter bilens
livstid
Information om centraler för återvin‐ning av bilar efter deras livstid finns på
vår webbplats, där detta krävs enligt
lag. Överlåt detta arbete endast till en auktoriserad återvinningscentral.Bilkontroller
Utföra arbete9 Varning
Kontroller i motorrummet får
endast utföras när tändningen är
av.
Kylarfläkten kan gå även när tänd‐ ningen är av.
9 Fara
Tändsystemet och xenonstrål‐
kastarna har en mycket hög spän‐
ning. Undvik beröring.
Motorhuv
Öppna
Dra i frigöringshandtaget och tryck till‐baka det i utgångsläget.

188Bilvård
Flytta säkerhetsspärren mot bilens
vänstra sida och öppna motorhuven.
Stötta motorhuven.
Av säkerhetsskäl startas motorn
automatiskt om motorhuven öppnas
under ett Autostop.
Stänga Tryck fast stödet i fästet innan motor‐ huven stängs.
För ner motorhuven och låt den falla in i låset från låg höjd (20–25 cm).
Kontrollera att den är fastlåst.Se upp
Tryck inte ned motorhuven i låset
för att undvika bucklor.
Motorolja
Kontrollera regelbundet motorns olje‐ nivå manuellt för att förebygga skador
på motorn. Säkerställ att olja med rätt kvalitet används. Rekommenderade
vätskor och smörjmedel 3 230.
Kontrollen får endast utföras när bilen står vågrätt. Motorn måste vara drift‐
varm och ha varit avstängd minst
5 minuter.
Dra ut oljemätstickan, torka av den, sätt in den till handtagets anslagsyta,
dra ut den igen och läs av motorolje‐
nivån.
Sätt in oljemätstickan till handtagets
anslagsyta och vrid den ett halvt varv.
Beroende på motor används olika
oljemätstickor.
