OPEL CASCADA 2016 Instruktionsbok

Bilvård199Blinkerslampor (1)
Bakljus ( 2)
4. Ta bort och byt glödlampan.
5. Sätt in lamphållaren i huset och vrid det medurs.
6. Fäst klädselpanelen på sidan.
Sidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lampan åt vänster och an‐ vänd den högra kanten på lampan
för att ta bort den.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.

200Bilvård4. Sätt i glödlampshållaren och vridden medurs.
5. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.
Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.
2. Ta ut lampan nedåt, dra inte i ka‐ beln.
3. Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.
4. Dra ut glödlampan från lamphål‐ laren och byt den.
5. Sätt in lamphållaren i lamphuset och vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad utföra lampbyte.
LastrumsbelysningLåt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.

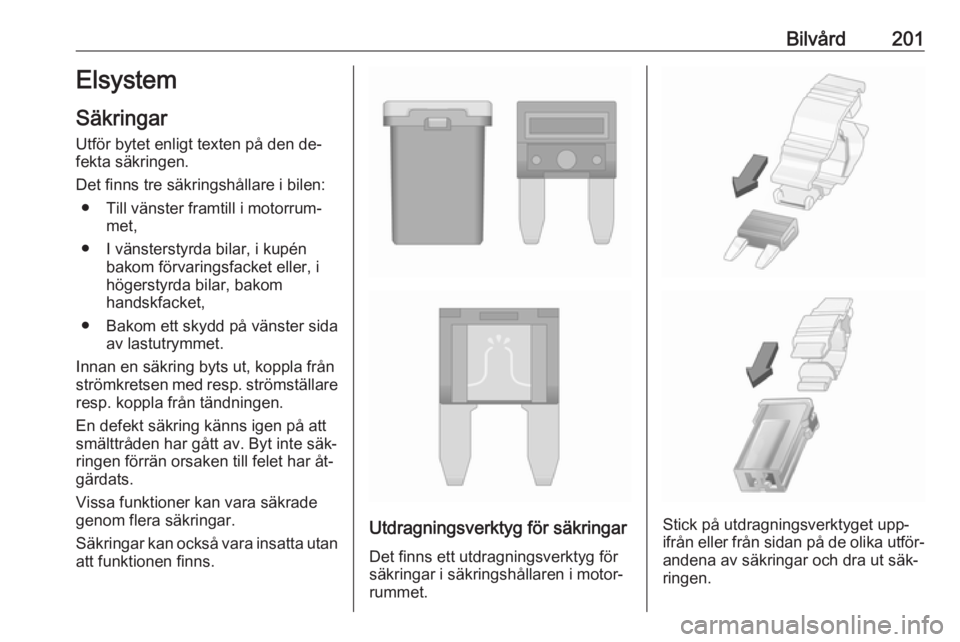

Bilvård201Elsystem
Säkringar
Utför bytet enligt texten på den de‐
fekta säkringen.
Det finns tre säkringshållare i bilen: ● Till vänster framtill i motorrum‐ met,
● I vänsterstyrda bilar, i kupén bakom förvaringsfacket eller, i
högerstyrda bilar, bakom
handskfacket,
● Bakom ett skydd på vänster sida av lastutrymmet.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte säk‐
ringen förrän orsaken till felet har åt‐
gärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐ rummet.Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐ andena av säkringar och dra ut säk‐
ringen.

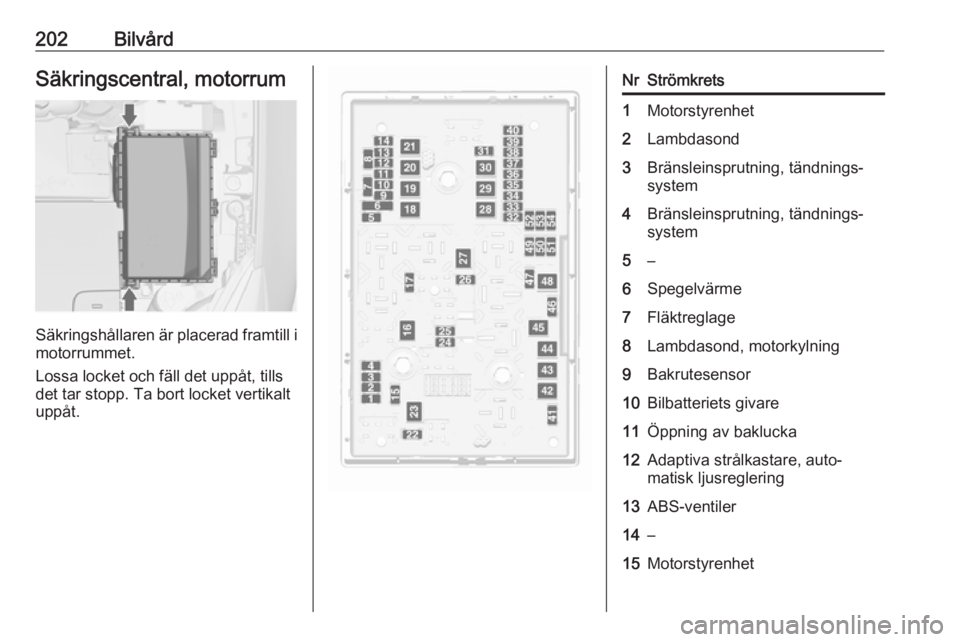

202BilvårdSäkringscentral, motorrum
Säkringshållaren är placerad framtill imotorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.
NrStrömkrets1Motorstyrenhet2Lambdasond3Bränsleinsprutning, tändnings‐
system4Bränsleinsprutning, tändnings‐
system5–6Spegelvärme7Fläktreglage8Lambdasond, motorkylning9Bakrutesensor10Bilbatteriets givare11Öppning av baklucka12Adaptiva strålkastare, auto‐
matisk ljusreglering13ABS-ventiler14–15Motorstyrenhet

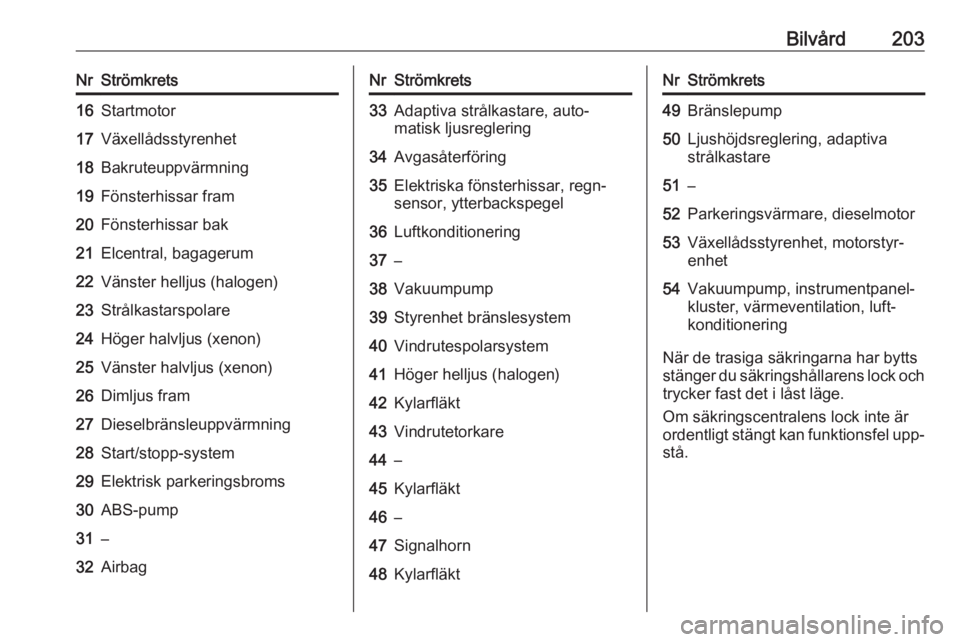

Bilvård203NrStrömkrets16Startmotor17Växellådsstyrenhet18Bakruteuppvärmning19Fönsterhissar fram20Fönsterhissar bak21Elcentral, bagagerum22Vänster helljus (halogen)23Strålkastarspolare24Höger halvljus (xenon)25Vänster halvljus (xenon)26Dimljus fram27Dieselbränsleuppvärmning28Start/stopp-system29Elektrisk parkeringsbroms30ABS-pump31–32AirbagNrStrömkrets33Adaptiva strålkastare, auto‐
matisk ljusreglering34Avgasåterföring35Elektriska fönsterhissar, regn‐
sensor, ytterbackspegel36Luftkonditionering37–38Vakuumpump39Styrenhet bränslesystem40Vindrutespolarsystem41Höger helljus (halogen)42Kylarfläkt43Vindrutetorkare44–45Kylarfläkt46–47Signalhorn48KylarfläktNrStrömkrets49Bränslepump50Ljushöjdsreglering, adaptiva strålkastare51–52Parkeringsvärmare, dieselmotor53Växellådsstyrenhet, motorstyr‐
enhet54Vakuumpump, instrumentpanel‐
kluster, värmeventilation, luft‐
konditionering
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringscentralens lock inte är
ordentligt stängt kan funktionsfel upp‐
stå.

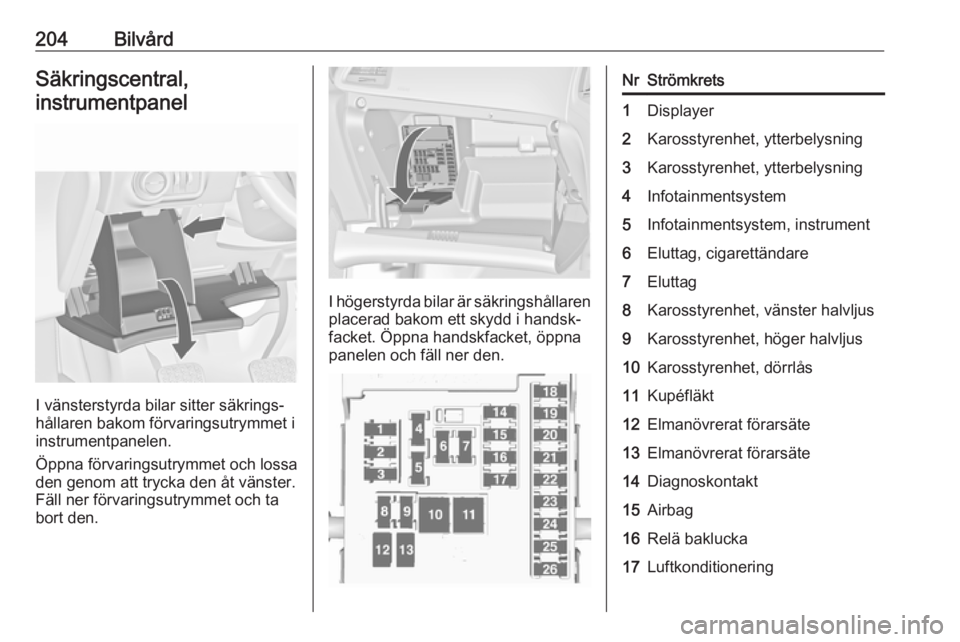

204BilvårdSäkringscentral,
instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom förvaringsutrymmet i
instrumentpanelen.
Öppna förvaringsutrymmet och lossa
den genom att trycka den åt vänster.
Fäll ner förvaringsutrymmet och ta
bort den.
I högerstyrda bilar är säkringshållaren
placerad bakom ett skydd i handsk‐facket. Öppna handskfacket, öppna
panelen och fäll ner den.
NrStrömkrets1Displayer2Karosstyrenhet, ytterbelysning3Karosstyrenhet, ytterbelysning4Infotainmentsystem5Infotainmentsystem, instrument6Eluttag, cigarettändare7Eluttag8Karosstyrenhet, vänster halvljus9Karosstyrenhet, höger halvljus10Karosstyrenhet, dörrlås11Kupéfläkt12Elmanövrerat förarsäte13Elmanövrerat förarsäte14Diagnoskontakt15Airbag16Relä baklucka17Luftkonditionering

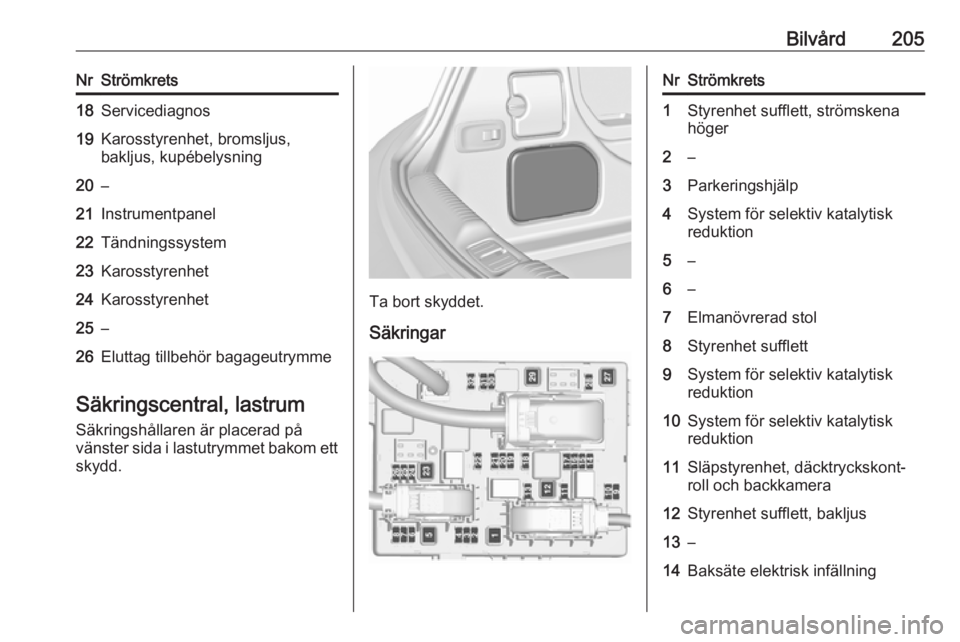

Bilvård205NrStrömkrets18Servicediagnos19Karosstyrenhet, bromsljus,
bakljus, kupébelysning20–21Instrumentpanel22Tändningssystem23Karosstyrenhet24Karosstyrenhet25–26Eluttag tillbehör bagageutrymme
Säkringscentral, lastrum
Säkringshållaren är placerad på
vänster sida i lastutrymmet bakom ett skydd.
Ta bort skyddet.
Säkringar
NrStrömkrets1Styrenhet sufflett, strömskena
höger2–3Parkeringshjälp4System för selektiv katalytisk
reduktion5–6–7Elmanövrerad stol8Styrenhet sufflett9System för selektiv katalytisk
reduktion10System för selektiv katalytisk
reduktion11Släpstyrenhet, däcktryckskont‐
roll och backkamera12Styrenhet sufflett, bakljus13–14Baksäte elektrisk infällning

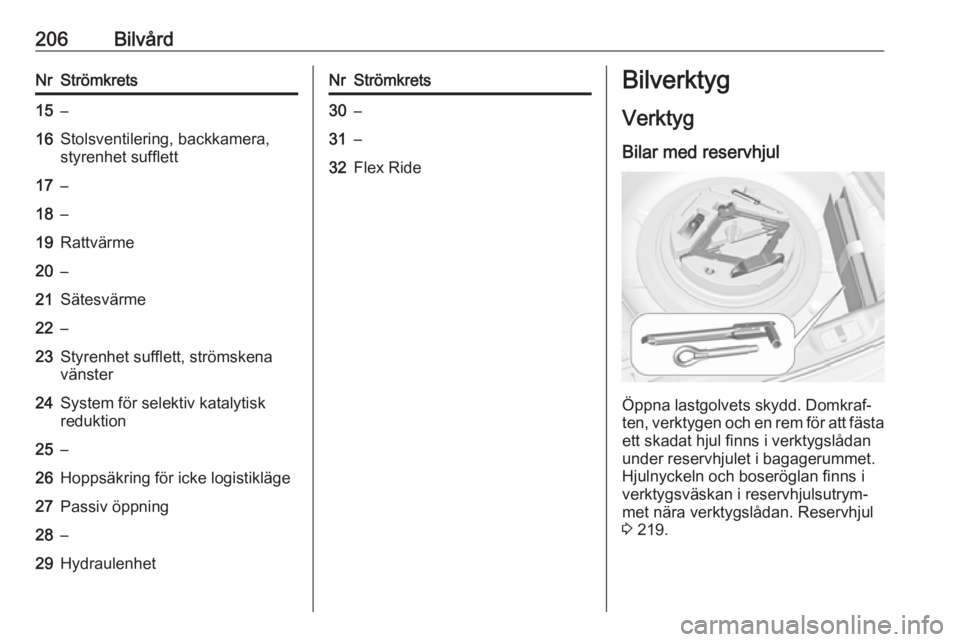

206BilvårdNrStrömkrets15–16Stolsventilering, backkamera,
styrenhet sufflett17–18–19Rattvärme20–21Sätesvärme22–23Styrenhet sufflett, strömskena
vänster24System för selektiv katalytisk
reduktion25–26Hoppsäkring för icke logistikläge27Passiv öppning28–29HydraulenhetNrStrömkrets30–31–32Flex RideBilverktyg
Verktyg
Bilar med reservhjul
Öppna lastgolvets skydd. Domkraf‐
ten, verktygen och en rem för att fästa ett skadat hjul finns i verktygslådan
under reservhjulet i bagagerummet.
Hjulnyckeln och boseröglan finns i
verktygsväskan i reservhjulsutrym‐
met nära verktygslådan. Reservhjul
3 219.

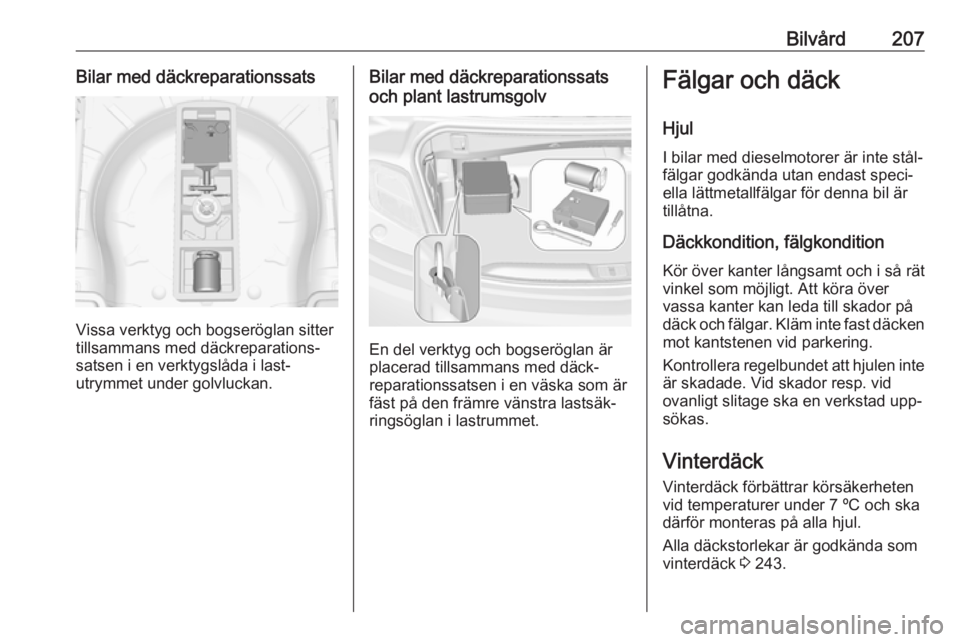

Bilvård207Bilar med däckreparationssats
Vissa verktyg och bogseröglan sitter
tillsammans med däckreparations‐
satsen i en verktygslåda i last‐
utrymmet under golvluckan.
Bilar med däckreparationssats
och plant lastrumsgolv
En del verktyg och bogseröglan är
placerad tillsammans med däck‐
reparationssatsen i en väska som är
fäst på den främre vänstra lastsäk‐
ringsöglan i lastrummet.
Fälgar och däck
Hjul I bilar med dieselmotorer är inte stål‐
fälgar godkända utan endast speci‐
ella lättmetallfälgar för denna bil är
tillåtna.
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad upp‐
sökas.
Vinterdäck Vinterdäck förbättrar körsäkerheten
vid temperaturer under 7 ºC och ska
därför monteras på alla hjul.
Alla däckstorlekar är godkända som
vinterdäck 3 243.

208BilvårdAnvänd däckstorleken 225/55 R17
endast som vinterdäck.
På bilar med dieselmotor är inte stål‐
fälgar utan endast speciella lättme‐
tallfälgar godkända för denna bil
tillåtna.
Sätt upp en hastighetsdekal i förarens synfält beroende på nationella före‐
skrifter.
Däckbeteckningar t.ex. 235/55 R 17 99 V235:Däckets bredd i mm55:Tvärsnittsförhållande (däck‐
höjd i relation till däckbredd) i
%R:Stomtyp: RadialRF:Konstruktion: RunFlat17:Fälgdiameter i tum99:Kod bärförmåga t.ex.: 99 mot‐
svarar 775 kgV:Hastighetskod
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Däck med föreskriven
rotationsriktning
Däck med föreskriven rotationsrikt‐
ning ska monteras så att de roterar i
körriktningen. Rotationsriktningen
finns angiven med en symbol (t.ex.
pil) på däcksidan.
Övervakningssystem för däcktryck
Däcktrycksövervakningssystemet(TPMS) övervakar alla fyra däckens
tryck en gång per minut när bilens
hastighet överskrider en viss gräns.
Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör ut‐ föras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella ringtrycken kan visas i
Inställningar i förarinformations‐
centralen.
Menyn kan väljas med knapparna på
blinkersspaken.
Tryck på MENU för att välja
Inställningar X .
