OPEL CASCADA 2016 Priručnik za vlasnika (in Croatian)
Manufacturer: OPEL, Model Year: 2016, Model line: CASCADA, Model: OPEL CASCADA 2016Pages: 269, PDF Size: 7.72 MB
Page 31 of 269
Ključevi, vrata i prozori29Aktiviranje bez nadgledanja
putničkog prostora i naginjanja
vozila
Isključite nadzor putničkog prostora i
naginjanja vozila kada u vozilu ostaju
životinje jer velika količina
ultrazvučnih signala ili gibanje mogu
aktivirati alarm. Isključite i kad je
vozilo na trajektu ili u vlaku.
1. Zatvorite poklopac prtljažnika, poklopac motora, prozore i
mekani krov.
2. Pritisnite o. LED dioda u tipki
o svijetli maksimalno
10 minuta.
3. Zatvorite vrata.
4. Aktivirajte protuprovalni alarmni sustav.
Kako bi spriječili lažne alarme, nadzor putničkog prozora je deaktiviran ako
je mekani krov otvoren. LED dioda na gumbu o ne svijetli.
Ako su otvoreni samo prozori, nadzor
putničkog prostora radi ograničeno i
LED dioda u gumbu o svijetli.
Poruka statusa prikazuje se na
zaslonu informacijskog centra
vozača.
LED statusaLED statusa je integriran u senzor navrhu ploče s instrumentima.
Status tijekom prvih 30 sekundi
aktiviranja protuprovalnog alarmnog
sustava:LED svijetli:test, kašnjenje
spremnostiLED brzo
treperi:vrata, poklopac
prtljažnika,
mekani krov ili
poklopac motora
nisu do kraja
zatvoreni ili postoji
greška u sustavu
Status nakon što je sustav spreman:
LED sporo
treperi:sustav je spreman
U slučaju grešaka, zatražite pomoć
radionice.
Deaktiviranje Otključavanje vozila pritiskom na c
deaktivira protuprovalni alarmni
sustav. Dugi pritisak aktivirat će
otvaranje mekanog krova.
Page 32 of 269
30Ključevi, vrata i prozoriSustav se neće isključiti ako se vrata
vozača otključaju ključem ili
pritiskanjem gumba za središnje
zaključavanje u putničkom prostoru.
Alarm Kada se uključi, čuje se sirena alarma i istovremeno bljeskaju svi pokazivači
smjera. Broj signala alarma i njihovo
trajanje određeno je propisima.
Alarm se može isključiti pritiskom bilo kojeg prekidača na daljinskom
upravljaču ili uključivanjem kontakta.
Protuprovalni alarmni sustav se može deaktivirati samo pritiskom na c ili
uključivanjem kontakta.
Uključeni alarm, ako ga vozač ne
isključi, bit će označen paljenjem
svjetala upozorenja. Ona će brzo
zatreptati dva puta prilikom sljedećeg
otključavanja putem
radiofrekvencijskog daljinskog
upravljača. Dodatna poruka
upozorenja prikazat će se na zaslonu informacijskog centra vozača nakon
uključenja kontakta.
Poruke vozila 3 105.Blokada motora
Sustav je dio prekidača paljenja i
provjerava je li dozvoljeno pokretanje
vozila korištenim ključem.
Blokada motora se aktivira
automatski, nakon što se ključ izvadi iz prekidača paljenja.
Ako kontrolno svjetlo d treperi kad je
kontakt uključen, došlo je do greške u sustavu; nije moguće pokretanje
motora. Isključite kontakt i ponovite
pokušaj pokretanja.
Ako kontrolno svjetlo i dalje treperi,
probajte pokrenuti motor korištenjem
rezervnog ključa i zatražite pomoć
radionice.
Napomena
Imobilizator ne zaključava vrata.
Uvijek trebate zaključati vozilo,
nakon što ga napustite.
Uključite protuprovalni alarmni
sustav 3 24, 3 28.
Kontrolno svjetlo d 3 96.Vanjska ogledala
Konveksni oblik
Konveksni vanjski retrovizor sadrži neravno područje i smanjuje mrtvi kut. Zbog oblika ogledala predmeti
izgledaju manji, što utječe na
mogućnost procjenjivanja
udaljenosti.
Električno podešavanje
Odaberite odgovarajuće vanjsko
ogledalo zakretanjem prekidača
ulijevo (L) ili udesno (R). Zatim
zakrenite prekidač za podešavanja
ogledala.
Page 33 of 269

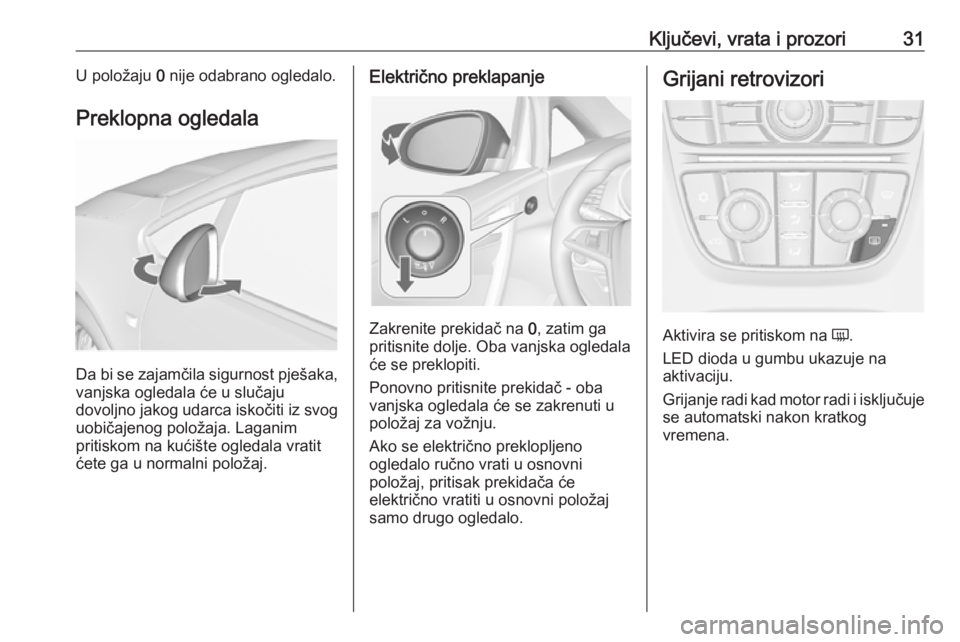

Ključevi, vrata i prozori31U položaju 0 nije odabrano ogledalo.
Preklopna ogledala
Da bi se zajamčila sigurnost pješaka,
vanjska ogledala će u slučaju
dovoljno jakog udarca iskočiti iz svog uobičajenog položaja. Laganim
pritiskom na kućište ogledala vratit
ćete ga u normalni položaj.
Električno preklapanje
Zakrenite prekidač na 0, zatim ga
pritisnite dolje. Oba vanjska ogledala će se preklopiti.
Ponovno pritisnite prekidač - oba
vanjska ogledala će se zakrenuti u
položaj za vožnju.
Ako se električno preklopljeno
ogledalo ručno vrati u osnovni
položaj, pritisak prekidača će
električno vratiti u osnovni položaj
samo drugo ogledalo.
Grijani retrovizori
Aktivira se pritiskom na Ü.
LED dioda u gumbu ukazuje na
aktivaciju.
Grijanje radi kad motor radi i isključuje se automatski nakon kratkog
vremena.
Page 34 of 269

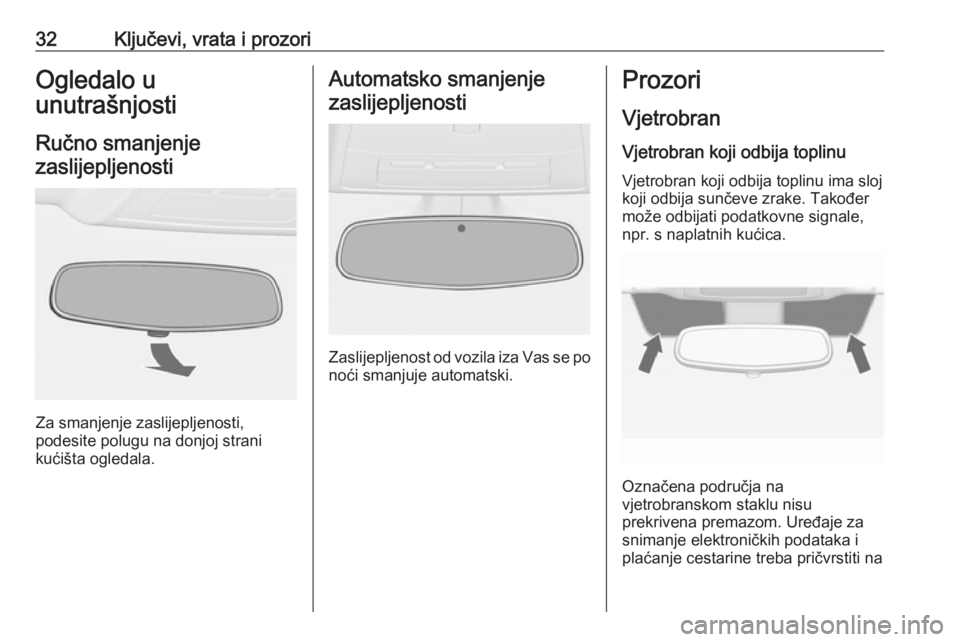

32Ključevi, vrata i prozoriOgledalo u
unutrašnjosti
Ručno smanjenje zaslijepljenosti
Za smanjenje zaslijepljenosti,
podesite polugu na donjoj strani
kućišta ogledala.
Automatsko smanjenje
zaslijepljenosti
Zaslijepljenost od vozila iza Vas se po
noći smanjuje automatski.
Prozori
Vjetrobran
Vjetrobran koji odbija toplinu Vjetrobran koji odbija toplinu ima sloj
koji odbija sunčeve zrake. Također
može odbijati podatkovne signale,
npr. s naplatnih kućica.
Označena područja na
vjetrobranskom staklu nisu
prekrivena premazom. Uređaje za
snimanje elektroničkih podataka i
plaćanje cestarine treba pričvrstiti na
Page 35 of 269

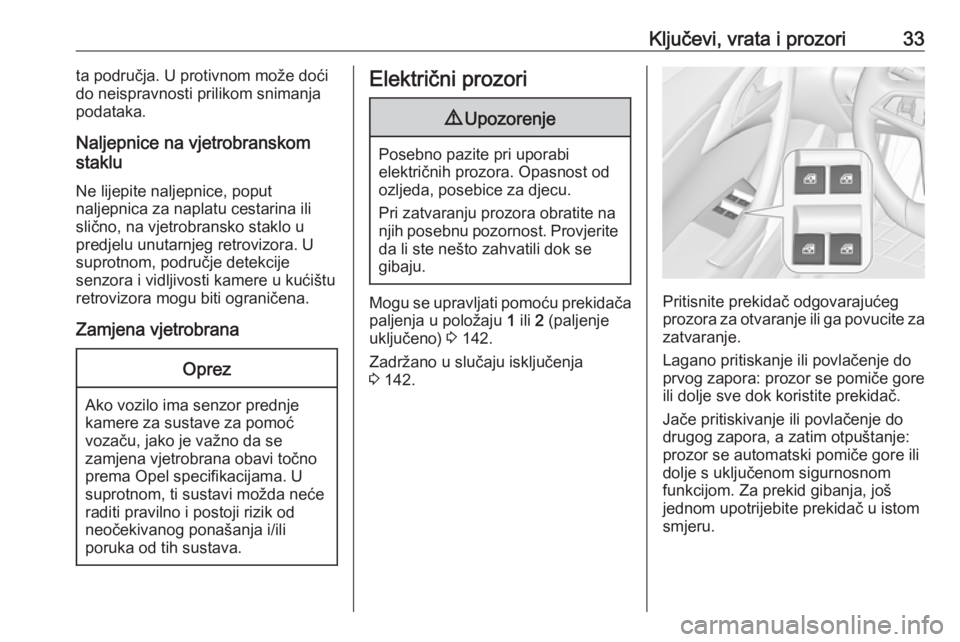

Ključevi, vrata i prozori33ta područja. U protivnom može doći
do neispravnosti prilikom snimanja
podataka.
Naljepnice na vjetrobranskom
staklu
Ne lijepite naljepnice, poput
naljepnica za naplatu cestarina ili slično, na vjetrobransko staklo u
predjelu unutarnjeg retrovizora. U
suprotnom, područje detekcije
senzora i vidljivosti kamere u kućištu
retrovizora mogu biti ograničena.
Zamjena vjetrobranaOprez
Ako vozilo ima senzor prednje
kamere za sustave za pomoć
vozaču, jako je važno da se
zamjena vjetrobrana obavi točno prema Opel specifikacijama. U
suprotnom, ti sustavi možda neće
raditi pravilno i postoji rizik od
neočekivanog ponašanja i/ili
poruka od tih sustava.
Električni prozori9 Upozorenje
Posebno pazite pri uporabi
električnih prozora. Opasnost od
ozljeda, posebice za djecu.
Pri zatvaranju prozora obratite na
njih posebnu pozornost. Provjerite
da li ste nešto zahvatili dok se
gibaju.
Mogu se upravljati pomoću prekidača paljenja u položaju 1 ili 2 (paljenje
uključeno) 3 142.
Zadržano u slučaju isključenja
3 142.Pritisnite prekidač odgovarajućeg
prozora za otvaranje ili ga povucite za
zatvaranje.
Lagano pritiskanje ili povlačenje do
prvog zapora: prozor se pomiče gore
ili dolje sve dok koristite prekidač.
Jače pritiskivanje ili povlačenje do
drugog zapora, a zatim otpuštanje:
prozor se automatski pomiče gore ili
dolje s uključenom sigurnosnom
funkcijom. Za prekid gibanja, još
jednom upotrijebite prekidač u istom
smjeru.
Page 36 of 269

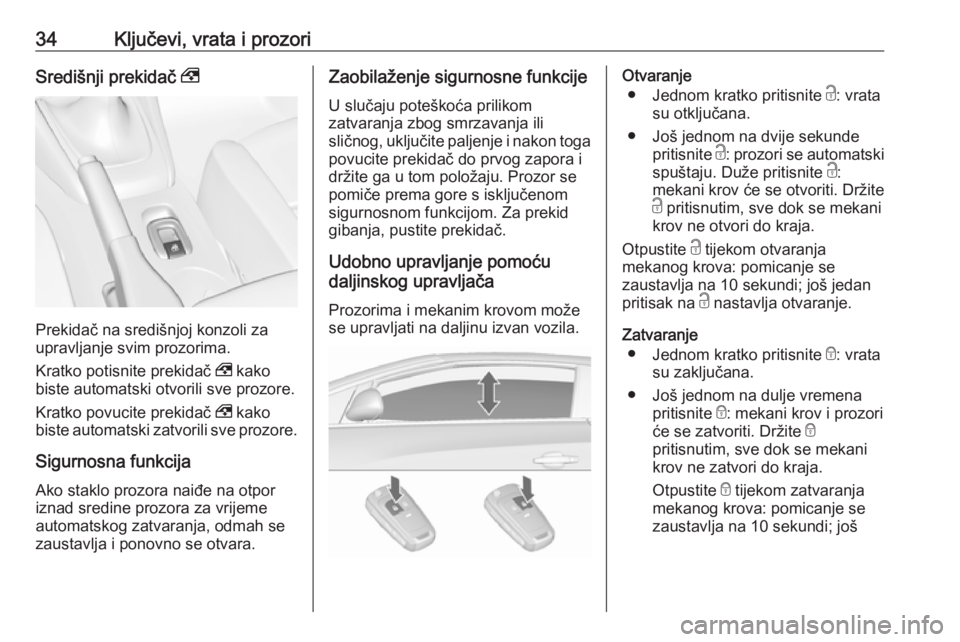

34Ključevi, vrata i prozoriSredišnji prekidač ,
Prekidač na središnjoj konzoli za
upravljanje svim prozorima.
Kratko potisnite prekidač , kako
biste automatski otvorili sve prozore.
Kratko povucite prekidač , kako
biste automatski zatvorili sve prozore.
Sigurnosna funkcija Ako staklo prozora naiđe na otpor
iznad sredine prozora za vrijeme
automatskog zatvaranja, odmah se
zaustavlja i ponovno se otvara.
Zaobilaženje sigurnosne funkcije
U slučaju poteškoća prilikom
zatvaranja zbog smrzavanja ili
sličnog, uključite paljenje i nakon toga povucite prekidač do prvog zapora i
držite ga u tom položaju. Prozor se
pomiče prema gore s isključenom
sigurnosnom funkcijom. Za prekid
gibanja, pustite prekidač.
Udobno upravljanje pomoću
daljinskog upravljača
Prozorima i mekanim krovom može
se upravljati na daljinu izvan vozila.Otvaranje
● Jednom kratko pritisnite c: vrata
su otključana.
● Još jednom na dvije sekunde pritisnite c: prozori se automatski
spuštaju. Duže pritisnite c:
mekani krov će se otvoriti. Držite
c pritisnutim, sve dok se mekani
krov ne otvori do kraja.
Otpustite c tijekom otvaranja
mekanog krova: pomicanje se
zaustavlja na 10 sekundi; još jedan
pritisak na c nastavlja otvaranje.
Zatvaranje ● Jednom kratko pritisnite e: vrata
su zaključana.
● Još jednom na dulje vremena pritisnite e: mekani krov i prozori
će se zatvoriti. Držite e
pritisnutim, sve dok se mekani
krov ne zatvori do kraja.
Otpustite e tijekom zatvaranja
mekanog krova: pomicanje se
zaustavlja na 10 sekundi; još
Page 37 of 269

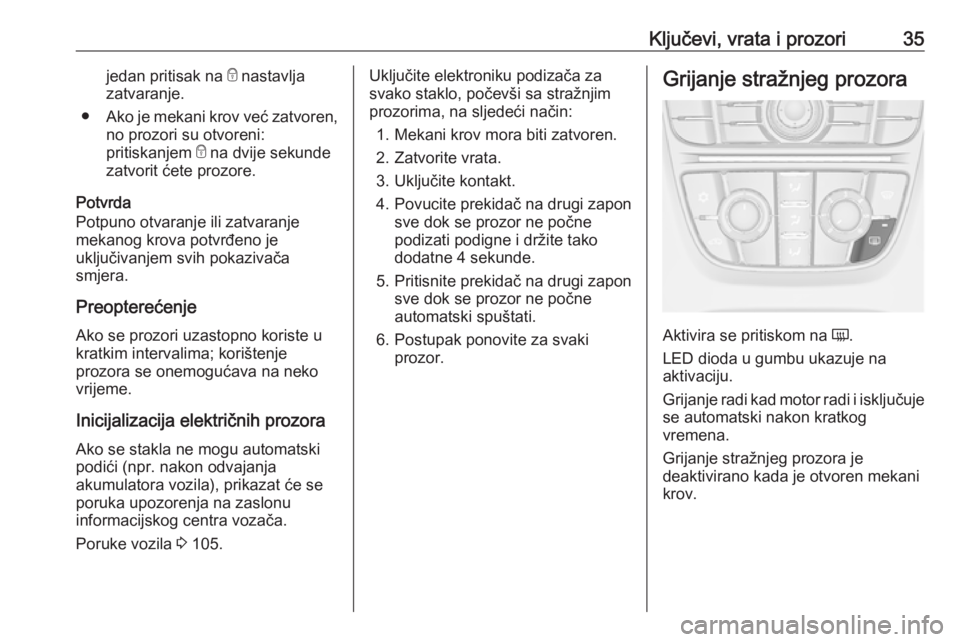

Ključevi, vrata i prozori35jedan pritisak na e nastavlja
zatvaranje.
● Ako je mekani krov već zatvoren,
no prozori su otvoreni:
pritiskanjem e na dvije sekunde
zatvorit ćete prozore.
Potvrda
Potpuno otvaranje ili zatvaranje
mekanog krova potvrđeno je
uključivanjem svih pokazivača
smjera.
Preopterećenje Ako se prozori uzastopno koriste u
kratkim intervalima; korištenje
prozora se onemogućava na neko
vrijeme.
Inicijalizacija električnih prozora
Ako se stakla ne mogu automatski podići (npr. nakon odvajanja
akumulatora vozila), prikazat će se poruka upozorenja na zaslonu
informacijskog centra vozača.
Poruke vozila 3 105.Uključite elektroniku podizača za
svako staklo, počevši sa stražnjim
prozorima, na sljedeći način:
1. Mekani krov mora biti zatvoren.
2. Zatvorite vrata.
3. Uključite kontakt.
4. Povucite prekidač na drugi zapon sve dok se prozor ne počne
podizati podigne i držite tako
dodatne 4 sekunde.
5. Pritisnite prekidač na drugi zapon sve dok se prozor ne počneautomatski spuštati.
6. Postupak ponovite za svaki prozor.Grijanje stražnjeg prozora
Aktivira se pritiskom na Ü.
LED dioda u gumbu ukazuje na
aktivaciju.
Grijanje radi kad motor radi i isključuje se automatski nakon kratkog
vremena.
Grijanje stražnjeg prozora je
deaktivirano kada je otvoren mekani krov.
Page 38 of 269

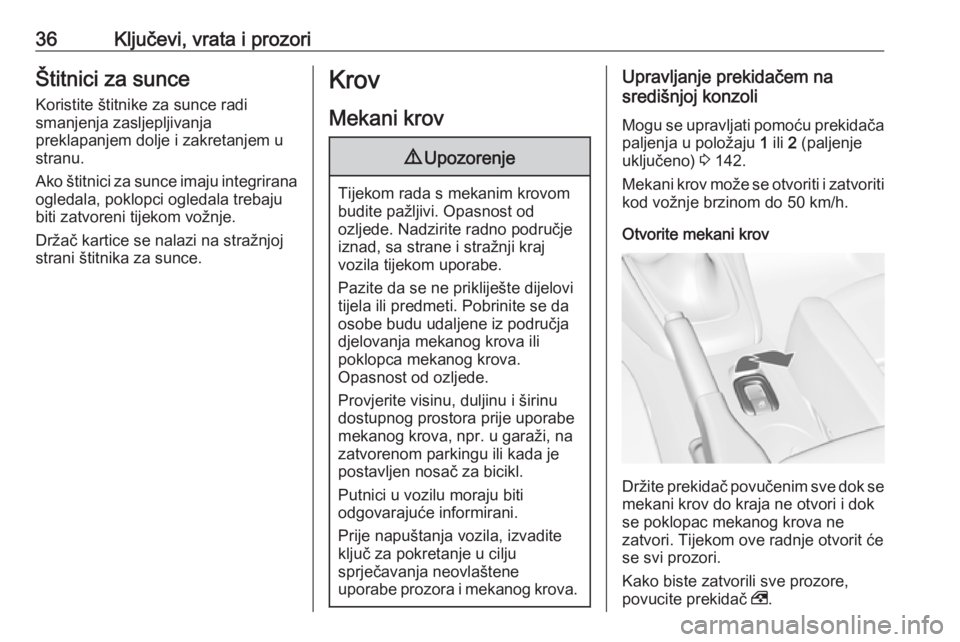

36Ključevi, vrata i prozoriŠtitnici za sunceKoristite štitnike za sunce radi
smanjenja zasljepljivanja
preklapanjem dolje i zakretanjem u
stranu.
Ako štitnici za sunce imaju integrirana
ogledala, poklopci ogledala trebaju
biti zatvoreni tijekom vožnje.
Držač kartice se nalazi na stražnjoj
strani štitnika za sunce.Krov
Mekani krov9 Upozorenje
Tijekom rada s mekanim krovom
budite pažljivi. Opasnost od
ozljede. Nadzirite radno područje
iznad, sa strane i stražnji kraj
vozila tijekom uporabe.
Pazite da se ne prikliješte dijelovi
tijela ili predmeti. Pobrinite se da
osobe budu udaljene iz područja
djelovanja mekanog krova ili
poklopca mekanog krova.
Opasnost od ozljede.
Provjerite visinu, duljinu i širinu
dostupnog prostora prije uporabe
mekanog krova, npr. u garaži, na
zatvorenom parkingu ili kada je
postavljen nosač za bicikl.
Putnici u vozilu moraju biti
odgovarajuće informirani.
Prije napuštanja vozila, izvadite
ključ za pokretanje u cilju
sprječavanja neovlaštene
uporabe prozora i mekanog krova.
Upravljanje prekidačem na
središnjoj konzoli
Mogu se upravljati pomoću prekidača paljenja u položaju 1 ili 2 (paljenje
uključeno) 3 142.
Mekani krov može se otvoriti i zatvoriti
kod vožnje brzinom do 50 km/h.
Otvorite mekani krov
Držite prekidač povučenim sve dok se mekani krov do kraja ne otvori i dok
se poklopac mekanog krova ne
zatvori. Tijekom ove radnje otvorit će
se svi prozori.
Kako biste zatvorili sve prozore,
povucite prekidač ,.
Page 39 of 269

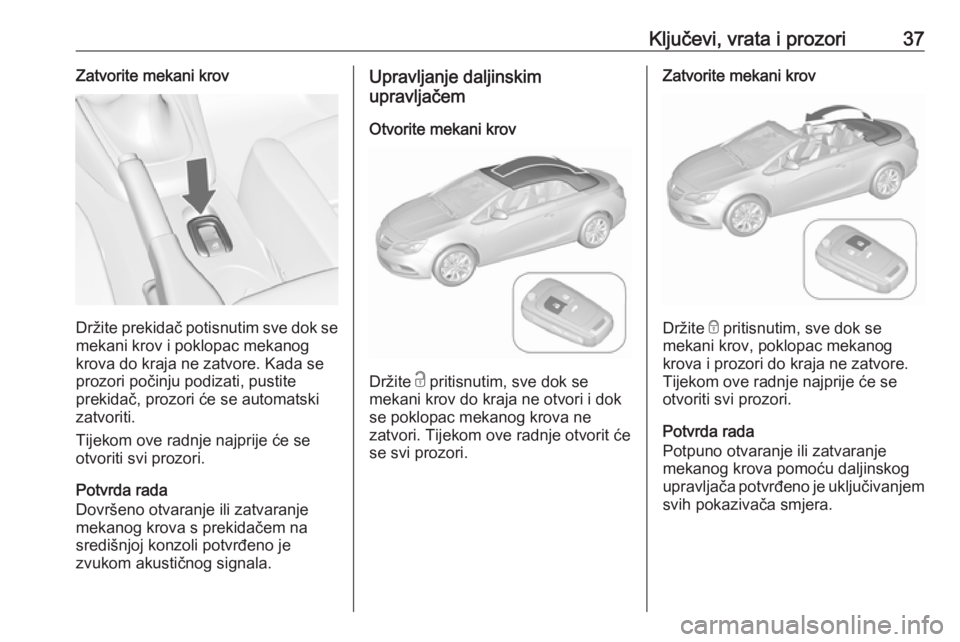

Ključevi, vrata i prozori37Zatvorite mekani krov
Držite prekidač potisnutim sve dok semekani krov i poklopac mekanog
krova do kraja ne zatvore. Kada se
prozori počinju podizati, pustite
prekidač, prozori će se automatski zatvoriti.
Tijekom ove radnje najprije će se otvoriti svi prozori.
Potvrda rada
Dovršeno otvaranje ili zatvaranje
mekanog krova s prekidačem na
središnjoj konzoli potvrđeno je
zvukom akustičnog signala.
Upravljanje daljinskim
upravljačem
Otvorite mekani krov
Držite c pritisnutim, sve dok se
mekani krov do kraja ne otvori i dok
se poklopac mekanog krova ne
zatvori. Tijekom ove radnje otvorit će
se svi prozori.
Zatvorite mekani krov
Držite e pritisnutim, sve dok se
mekani krov, poklopac mekanog
krova i prozori do kraja ne zatvore.
Tijekom ove radnje najprije će se
otvoriti svi prozori.
Potvrda rada
Potpuno otvaranje ili zatvaranje
mekanog krova pomoću daljinskog
upravljača potvrđeno je uključivanjem
svih pokazivača smjera.
Page 40 of 269

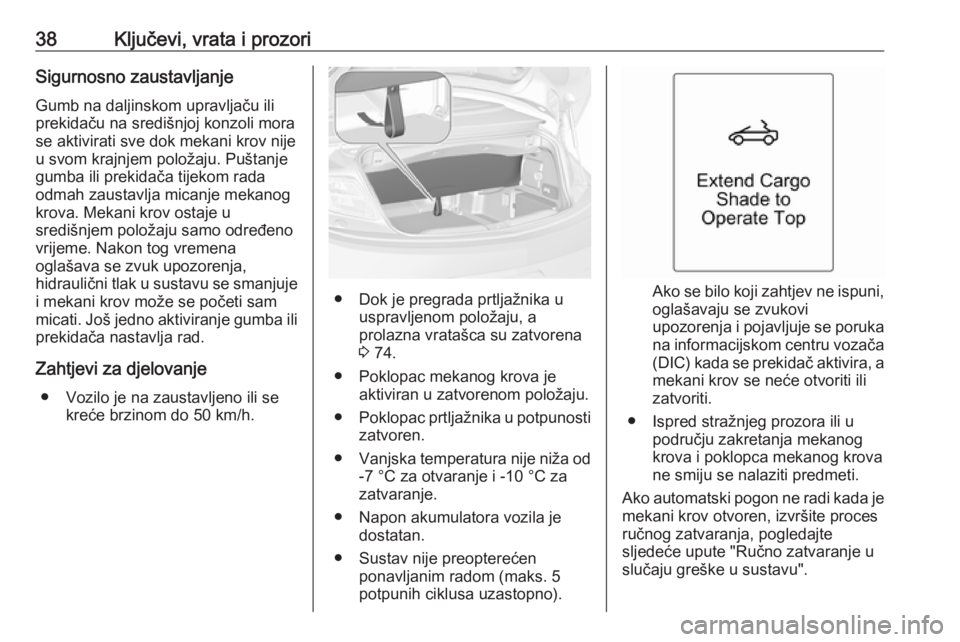

38Ključevi, vrata i prozoriSigurnosno zaustavljanjeGumb na daljinskom upravljaču ili
prekidaču na središnjoj konzoli mora
se aktivirati sve dok mekani krov nije
u svom krajnjem položaju. Puštanje
gumba ili prekidača tijekom rada
odmah zaustavlja micanje mekanog
krova. Mekani krov ostaje u
središnjem položaju samo određeno
vrijeme. Nakon tog vremena
oglašava se zvuk upozorenja,
hidraulični tlak u sustavu se smanjuje
i mekani krov može se početi sam
micati. Još jedno aktiviranje gumba ili prekidača nastavlja rad.
Zahtjevi za djelovanje ● Vozilo je na zaustavljeno ili se kreće brzinom do 50 km/h.
● Dok je pregrada prtljažnika u uspravljenom položaju, a
prolazna vratašca su zatvorena
3 74.
● Poklopac mekanog krova je aktiviran u zatvorenom položaju.
● Poklopac prtljažnika u potpunosti
zatvoren.
● Vanjska temperatura nije niža od
-7 °C za otvaranje i -10 °C za
zatvaranje.
● Napon akumulatora vozila je dostatan.
● Sustav nije preopterećen ponavljanim radom (maks. 5
potpunih ciklusa uzastopno).Ako se bilo koji zahtjev ne ispuni, oglašavaju se zvukovi
upozorenja i pojavljuje se poruka na informacijskom centru vozača
(DIC) kada se prekidač aktivira, a
mekani krov se neće otvoriti ili
zatvoriti.
● Ispred stražnjeg prozora ili u području zakretanja mekanogkrova i poklopca mekanog krova
ne smiju se nalaziti predmeti.
Ako automatski pogon ne radi kada je mekani krov otvoren, izvršite proces
ručnog zatvaranja, pogledajte
sljedeće upute "Ručno zatvaranje u
slučaju greške u sustavu".
