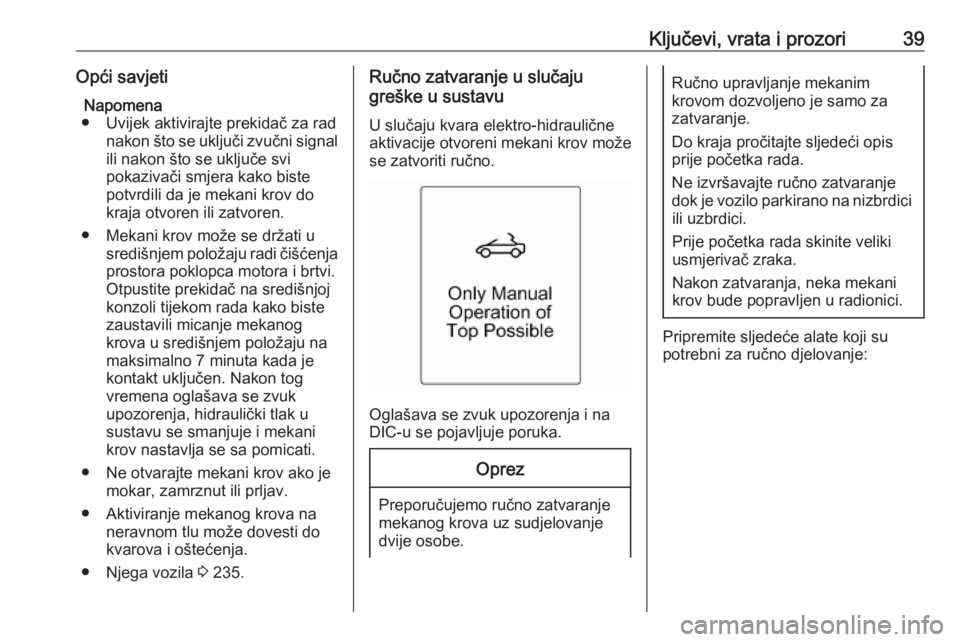

Page 41 of 269
Ključevi, vrata i prozori39Opći savjetiNapomena
● Uvijek aktivirajte prekidač za rad nakon što se uključi zvučni signalili nakon što se uključe svi
pokazivači smjera kako biste
potvrdili da je mekani krov do
kraja otvoren ili zatvoren.
● Mekani krov može se držati u središnjem položaju radi čišćenja
prostora poklopca motora i brtvi.
Otpustite prekidač na središnjoj
konzoli tijekom rada kako biste zaustavili micanje mekanog
krova u središnjem položaju na
maksimalno 7 minuta kada je
kontakt uključen. Nakon tog
vremena oglašava se zvuk
upozorenja, hidraulički tlak u
sustavu se smanjuje i mekani
krov nastavlja se sa pomicati.
● Ne otvarajte mekani krov ako je mokar, zamrznut ili prljav.
● Aktiviranje mekanog krova na neravnom tlu može dovesti do
kvarova i oštećenja.
● Njega vozila 3 235.Ručno zatvaranje u slučaju
greške u sustavu
U slučaju kvara elektro-hidraulične
aktivacije otvoreni mekani krov može se zatvoriti ručno.
Oglašava se zvuk upozorenja i na
DIC-u se pojavljuje poruka.
Oprez
Preporučujemo ručno zatvaranje
mekanog krova uz sudjelovanje
dvije osobe.
Ručno upravljanje mekanim
krovom dozvoljeno je samo za
zatvaranje.
Do kraja pročitajte sljedeći opis
prije početka rada.
Ne izvršavajte ručno zatvaranje
dok je vozilo parkirano na nizbrdici ili uzbrdici.
Prije početka rada skinite veliki
usmjerivač zraka.
Nakon zatvaranja, neka mekani
krov bude popravljen u radionici.
Pripremite sljedeće alate koji su
potrebni za ručno djelovanje:

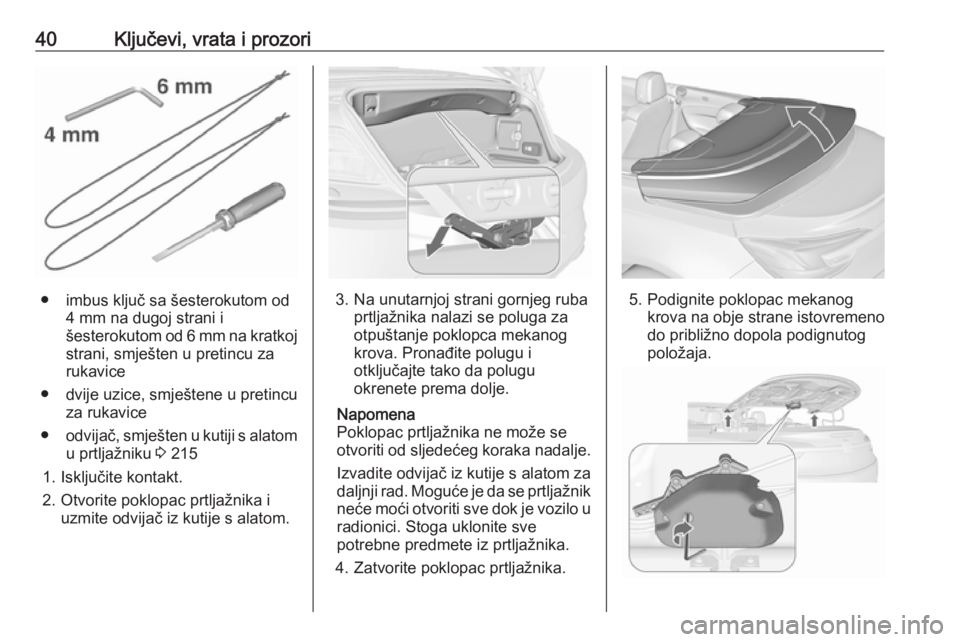

Page 42 of 269
40Ključevi, vrata i prozori
● imbus ključ sa šesterokutom od4 mm na dugoj strani i
šesterokutom od 6 mm na kratkoj
strani, smješten u pretincu za
rukavice
● dvije uzice, smještene u pretincu za rukavice
● odvijač, smješten u kutiji s alatom
u prtljažniku 3 215
1. Isključite kontakt.
2. Otvorite poklopac prtljažnika i uzmite odvijač iz kutije s alatom.3. Na unutarnjoj strani gornjeg ruba
prtljažnika nalazi se poluga za
otpuštanje poklopca mekanog
krova. Pronađite polugu i
otključajte tako da polugu
okrenete prema dolje.
Napomena
Poklopac prtljažnika ne može se
otvoriti od sljedećeg koraka nadalje.
Izvadite odvijač iz kutije s alatom za
daljnji rad. Moguće je da se prtljažnik neće moći otvoriti sve dok je vozilo u
radionici. Stoga uklonite sve
potrebne predmete iz prtljažnika.
4. Zatvorite poklopac prtljažnika.5. Podignite poklopac mekanog krova na obje strane istovremeno
do približno dopola podignutog
položaja.
Page 43 of 269
Ključevi, vrata i prozori416. Umetnite 4 mm imbus ključ naoznačeni položaj jedinice s
pogonom na zaklopku. Okrenite
imbus ključ u smjeru kazaljke na
satu do kraja do graničnika, tako
da se bočne zaklopke okreću
prema unutra.
7. Otvorite poklopac mekanog krova
do krajnjeg položaja.
8. Skinite plastične pokrove s obje strane tako da potisnete i klizno
pomaknete unatrag, pogledajte
sliku.
9. Na šarkama sa svake strane postoje vidljive oznake.
10. Povucite pričvršćene uzice oko označenog položaja na šarci s
obje strane i povucite kraj uzice
kroz petlju, kao što je prikazano
na slici.
11. Položite kraj uzica na prednji dio.

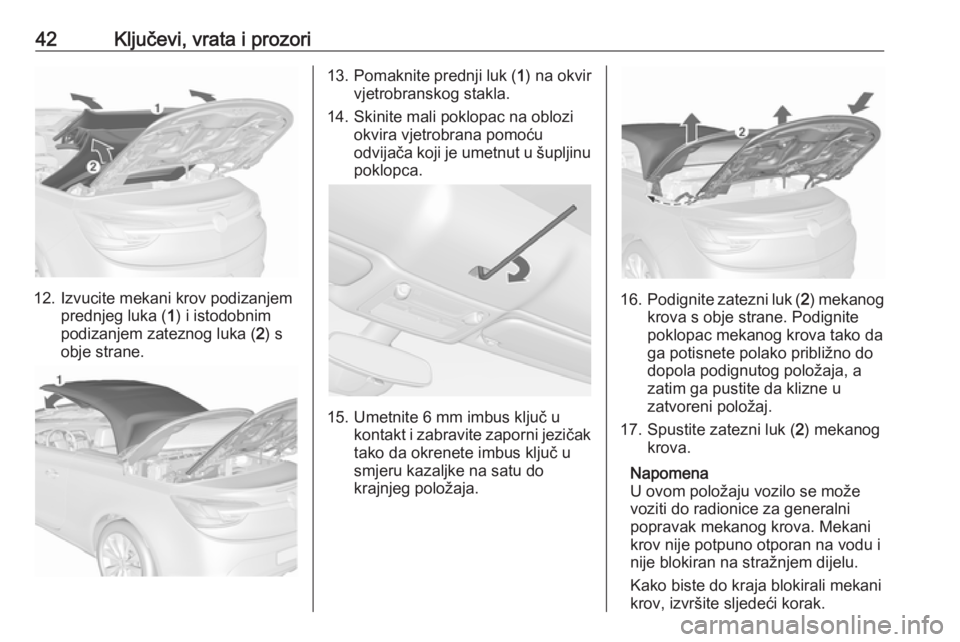

Page 44 of 269
42Ključevi, vrata i prozori
12. Izvucite mekani krov podizanjemprednjeg luka ( 1) i istodobnim
podizanjem zateznog luka ( 2) s
obje strane.
13. Pomaknite prednji luk ( 1) na okvir
vjetrobranskog stakla.
14. Skinite mali poklopac na oblozi okvira vjetrobrana pomoću
odvijača koji je umetnut u šupljinu
poklopca.
15. Umetnite 6 mm imbus ključ u kontakt i zabravite zaporni jezičak
tako da okrenete imbus ključ u
smjeru kazaljke na satu do
krajnjeg položaja.
16. Podignite zatezni luk ( 2) mekanog
krova s obje strane. Podignite
poklopac mekanog krova tako da
ga potisnete polako približno do
dopola podignutog položaja, a
zatim ga pustite da klizne u
zatvoreni položaj.
17. Spustite zatezni luk ( 2) mekanog
krova.
Napomena
U ovom položaju vozilo se može voziti do radionice za generalni
popravak mekanog krova. Mekani
krov nije potpuno otporan na vodu i
nije blokiran na stražnjem dijelu.
Kako biste do kraja blokirali mekani
krov, izvršite sljedeći korak.

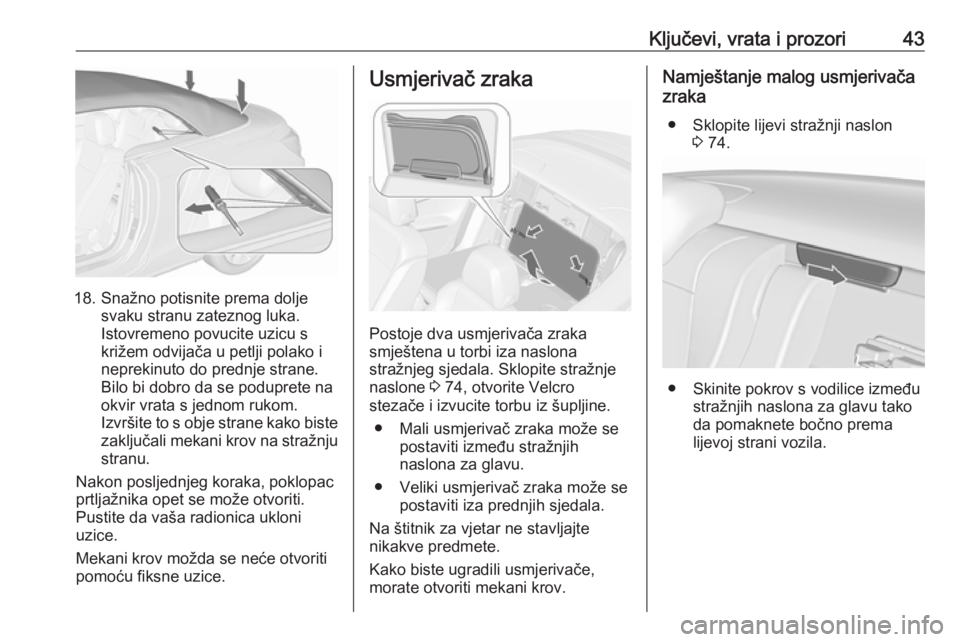

Page 45 of 269
Ključevi, vrata i prozori43
18. Snažno potisnite prema doljesvaku stranu zateznog luka.
Istovremeno povucite uzicu s
križem odvijača u petlji polako i
neprekinuto do prednje strane.
Bilo bi dobro da se poduprete na
okvir vrata s jednom rukom.
Izvršite to s obje strane kako biste
zaključali mekani krov na stražnju stranu.
Nakon posljednjeg koraka, poklopac
prtljažnika opet se može otvoriti.
Pustite da vaša radionica ukloni
uzice.
Mekani krov možda se neće otvoriti
pomoću fiksne uzice.
Usmjerivač zraka
Postoje dva usmjerivača zraka
smještena u torbi iza naslona
stražnjeg sjedala. Sklopite stražnje
naslone 3 74, otvorite Velcro
stezače i izvucite torbu iz šupljine.
● Mali usmjerivač zraka može se postaviti između stražnjih
naslona za glavu.
● Veliki usmjerivač zraka može se postaviti iza prednjih sjedala.
Na štitnik za vjetar ne stavljajte
nikakve predmete.
Kako biste ugradili usmjerivače,
morate otvoriti mekani krov.
Namještanje malog usmjerivača
zraka
● Sklopite lijevi stražnji naslon 3 74.
● Skinite pokrov s vodilice između
stražnjih naslona za glavu tako
da pomaknete bočno prema
lijevoj strani vozila.

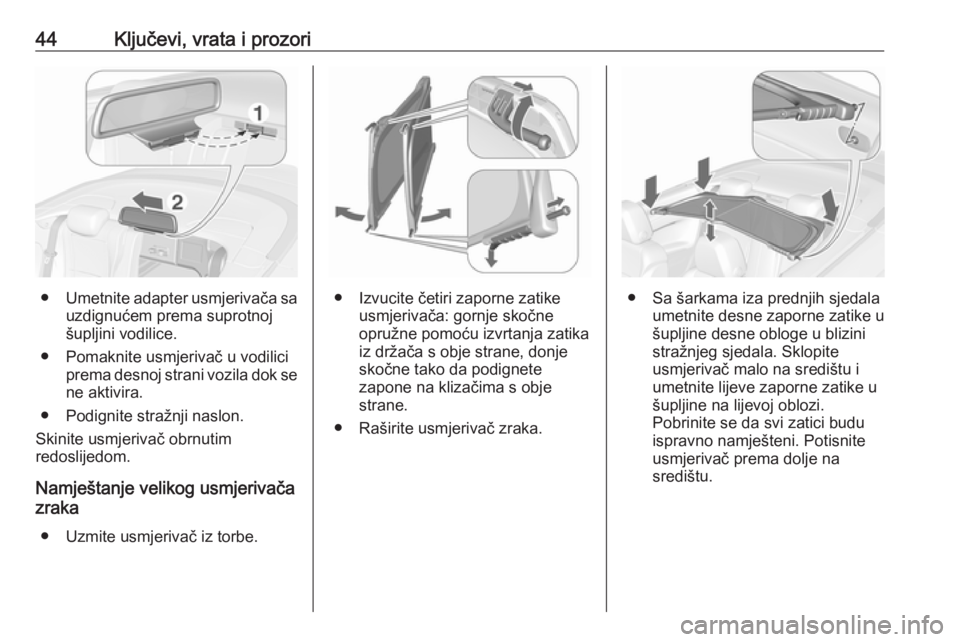

Page 46 of 269
44Ključevi, vrata i prozori
●Umetnite adapter usmjerivača sa
uzdignućem prema suprotnoj
šupljini vodilice.
● Pomaknite usmjerivač u vodilici prema desnoj strani vozila dok sene aktivira.
● Podignite stražnji naslon.
Skinite usmjerivač obrnutim
redoslijedom.
Namještanje velikog usmjerivača
zraka
● Uzmite usmjerivač iz torbe.● Izvucite četiri zaporne zatike usmjerivača: gornje skočne
opružne pomoću izvrtanja zatika
iz držača s obje strane, donje
skočne tako da podignete
zapone na klizačima s obje
strane.
● Raširite usmjerivač zraka.● Sa šarkama iza prednjih sjedala umetnite desne zaporne zatike u
šupljine desne obloge u blizini
stražnjeg sjedala. Sklopite
usmjerivač malo na središtu i
umetnite lijeve zaporne zatike u
šupljine na lijevoj oblozi.
Pobrinite se da svi zatici budu
ispravno namješteni. Potisnite
usmjerivač prema dolje na
središtu.

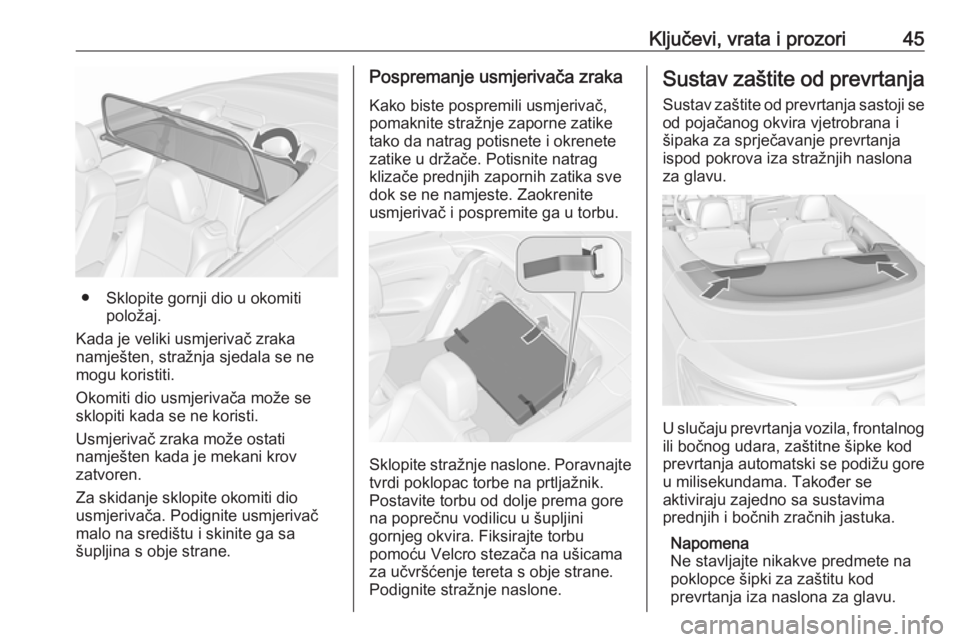

Page 47 of 269
Ključevi, vrata i prozori45
● Sklopite gornji dio u okomitipoložaj.
Kada je veliki usmjerivač zraka
namješten, stražnja sjedala se ne
mogu koristiti.
Okomiti dio usmjerivača može se
sklopiti kada se ne koristi.
Usmjerivač zraka može ostati
namješten kada je mekani krov
zatvoren.
Za skidanje sklopite okomiti dio
usmjerivača. Podignite usmjerivač
malo na središtu i skinite ga sa
šupljina s obje strane.
Pospremanje usmjerivača zraka
Kako biste pospremili usmjerivač,
pomaknite stražnje zaporne zatike tako da natrag potisnete i okrenete
zatike u držače. Potisnite natrag klizače prednjih zapornih zatika sve
dok se ne namjeste. Zaokrenite
usmjerivač i pospremite ga u torbu.
Sklopite stražnje naslone. Poravnajte
tvrdi poklopac torbe na prtljažnik.
Postavite torbu od dolje prema gore
na poprečnu vodilicu u šupljini
gornjeg okvira. Fiksirajte torbu
pomoću Velcro stezača na ušicama
za učvršćenje tereta s obje strane.
Podignite stražnje naslone.
Sustav zaštite od prevrtanja
Sustav zaštite od prevrtanja sastoji se
od pojačanog okvira vjetrobrana i
šipaka za sprječavanje prevrtanja
ispod pokrova iza stražnjih naslona
za glavu.
U slučaju prevrtanja vozila, frontalnog
ili bočnog udara, zaštitne šipke kod
prevrtanja automatski se podižu gore
u milisekundama. Također se
aktiviraju zajedno sa sustavima
prednjih i bočnih zračnih jastuka.
Napomena
Ne stavljajte nikakve predmete na
poklopce šipki za zaštitu kod
prevrtanja iza naslona za glavu.

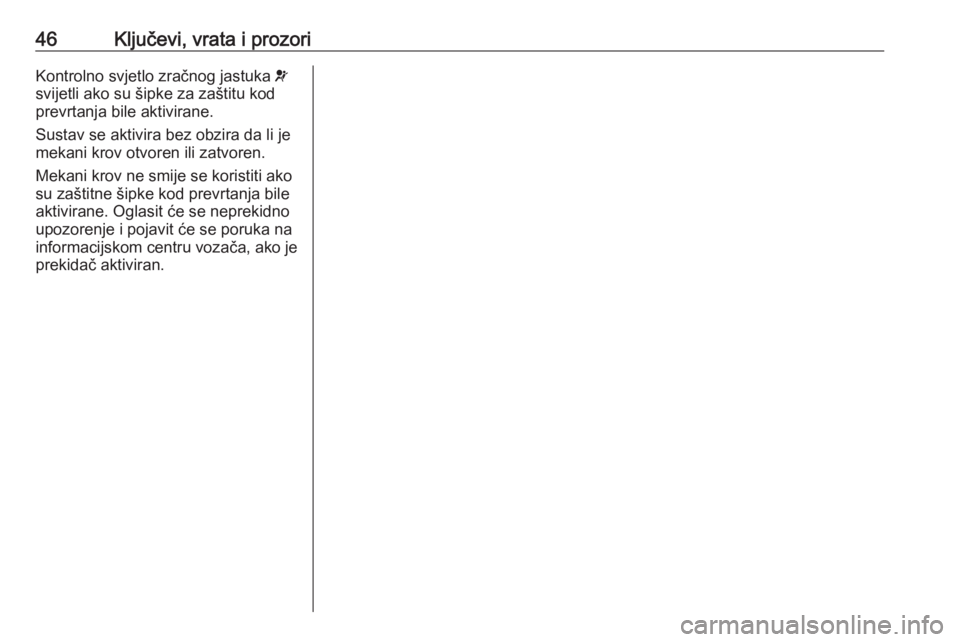

Page 48 of 269
46Ključevi, vrata i prozoriKontrolno svjetlo zračnog jastuka v
svijetli ako su šipke za zaštitu kod
prevrtanja bile aktivirane.
Sustav se aktivira bez obzira da li je
mekani krov otvoren ili zatvoren.
Mekani krov ne smije se koristiti ako
su zaštitne šipke kod prevrtanja bile
aktivirane. Oglasit će se neprekidno
upozorenje i pojavit će se poruka na
informacijskom centru vozača, ako je
prekidač aktiviran.
Page 49 of 269
Sjedala, sustavi zaštite47Sjedala, sustavi
zaštiteNasloni za glavu .......................... 47
Aktivni nasloni za glavu .............49
Prednja sjedala ............................ 49
Položaj sjedala .......................... 49
Podešavanje sjedala .................50
Preklapanje sjedala ...................52
Električno podešavanje sjedala ...................................... 54
Naslon za ruku .......................... 55
Grijanje ...................................... 56
Provjetravanje ........................... 56
Sigurnosni pojasevi .....................56
Sigurnosni pojas u tri točke .......58
Zračni jastuci ................................ 59
Prednji zračni jastuci .................62
Bočni zračni jastuci ....................63
Deaktiviranje zračnog jastuka ...64
Sustavi zaštite za dijete ...............65
Sigurnosni sustavi za dijete .......65
Mjesta postavljanja sigurnosnog sustava za dijete ....................... 67ISOFIX sigurnosni sustavi zadijete ......................................... 70
Ušice za učvršćenje gornjeg remena ..................................... 70Nasloni za glavu
Položaj9 Upozorenje
Vozite samo s naslonom za glavu
postavljenim u odgovarajući
položaj.
Gornji rub naslona za glavu treba biti
u razini vrha glave. Ako to za vrlo
visoke putnike nije moguće, naslon
za glavu treba postaviti u najviši
položaj, i za vrlo niske putnike u
najniži položaj.
Page 50 of 269
48Sjedala, sustavi zaštitePodešavanjeNasloni za glavu na prednjim
sjedalima
Podešavanje visine
Pritisnite osigurač, podesite visinu,
učvrstite.
Vodoravno podešavanje
Polako povucite gredu naslona za
glavu prema naprijed. On se ukapča
u nekoliko položaja.
Za vraćanje u njegov krajnji stražnji
položaj, povucite do kraja naprijed i
pustite.
Nasloni za glavu na stražnjim
sjedalima
Podešavanje visine
Povucite naslon za glavu prema gore
i pustite da se zabravi. Za pomicanje prema dolje pritisnite zasun za
otpuštanje i pritisnite naslon za glavu
prema dolje.
Skidanje stražnjeg naslona za glavu
Npr. ako se koristi sigurnosni sustav
za djecu 3 65.
