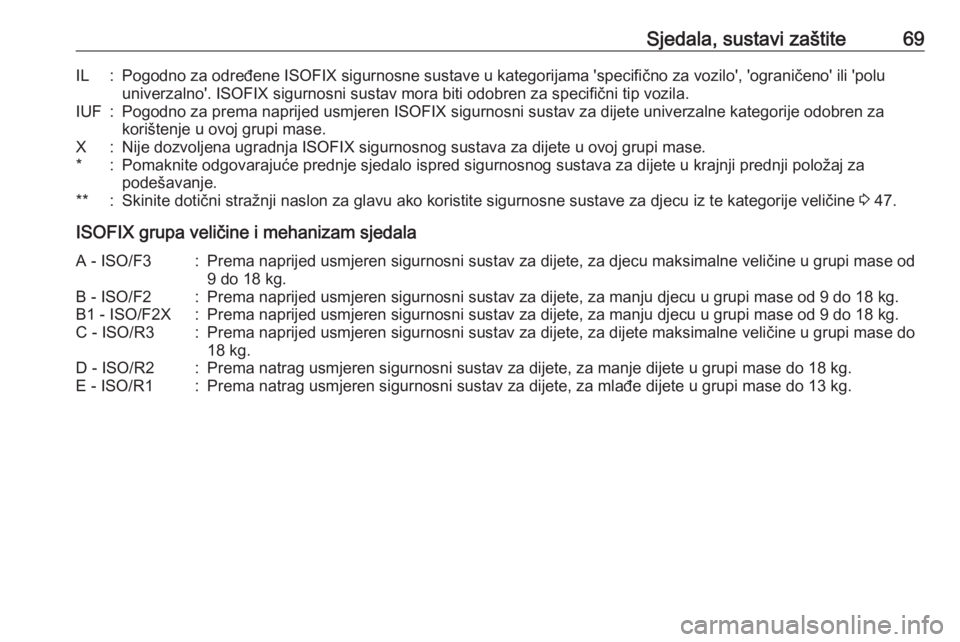

Sjedala, sustavi zaštite69IL:Pogodno za određene ISOFIX sigurnosne sustave u kategorijama 'specifično za vozilo', 'ograničeno' ili 'poluuniverzalno'. ISOFIX sigurnosni sustav mora biti odobren za specifični tip vozila.IUF:Pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije odobren za
korištenje u ovoj grupi mase.X:Nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase.*:Pomaknite odgovarajuće prednje sjedalo ispred sigurnosnog sustava za dijete u krajnji prednji položaj za
podešavanje.**:Skinite dotični stražnji naslon za glavu ako koristite sigurnosne sustave za djecu iz te kategorije veličine 3 47.
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3:Prema naprijed usmjeren sigurnosni sustav za dijete, za djecu maksimalne veličine u grupi mase od
9 do 18 kg.B - ISO/F2:Prema naprijed usmjeren sigurnosni sustav za dijete, za manju djecu u grupi mase od 9 do 18 kg.B1 - ISO/F2X:Prema naprijed usmjeren sigurnosni sustav za dijete, za manju djecu u grupi mase od 9 do 18 kg.C - ISO/R3:Prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do 18 kg.D - ISO/R2:Prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kg.E - ISO/R1:Prema natrag usmjeren sigurnosni sustav za dijete, za mlađe dijete u grupi mase do 13 kg.

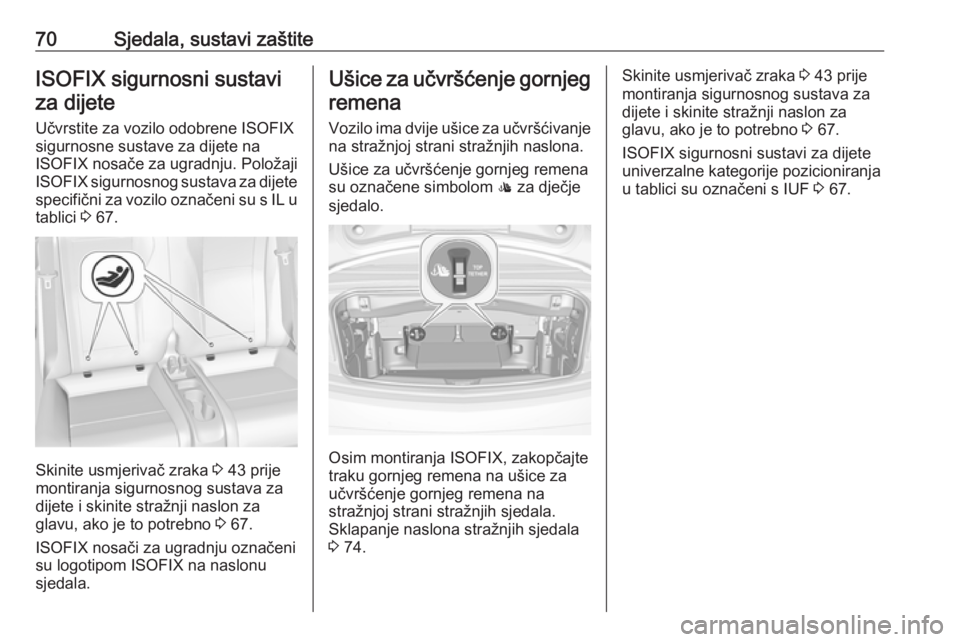

70Sjedala, sustavi zaštiteISOFIX sigurnosni sustaviza dijete
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za dijete
specifični za vozilo označeni su s IL u tablici 3 67.
Skinite usmjerivač zraka
3 43 prije
montiranja sigurnosnog sustava za dijete i skinite stražnji naslon za
glavu, ako je to potrebno 3 67.
ISOFIX nosači za ugradnju označeni
su logotipom ISOFIX na naslonu
sjedala.
Ušice za učvršćenje gornjeg
remena
Vozilo ima dvije ušice za učvršćivanje
na stražnjoj strani stražnjih naslona.
Ušice za učvršćenje gornjeg remena su označene simbolom : za dječje
sjedalo.
Osim montiranja ISOFIX, zakopčajte
traku gornjeg remena na ušice za
učvršćenje gornjeg remena na
stražnjoj strani stražnjih sjedala.
Sklapanje naslona stražnjih sjedala
3 74.
Skinite usmjerivač zraka 3 43 prije
montiranja sigurnosnog sustava za
dijete i skinite stražnji naslon za
glavu, ako je to potrebno 3 67.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF 3 67.

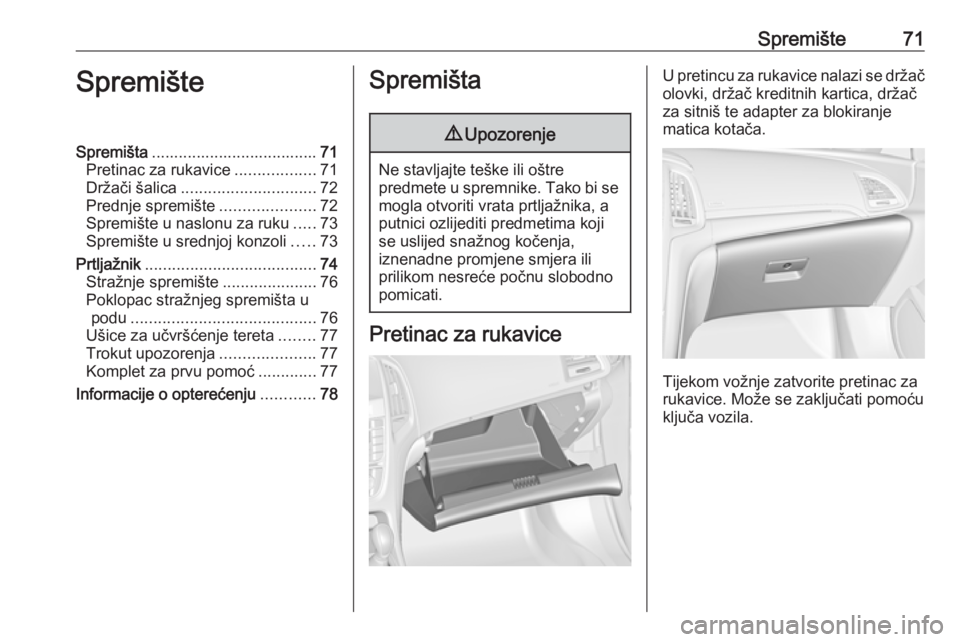

Spremište71SpremišteSpremišta..................................... 71
Pretinac za rukavice ..................71
Držači šalica .............................. 72
Prednje spremište .....................72
Spremište u naslonu za ruku .....73
Spremište u srednjoj konzoli .....73
Prtljažnik ...................................... 74
Stražnje spremište .....................76
Poklopac stražnjeg spremišta u podu ......................................... 76
Ušice za učvršćenje tereta ........77
Trokut upozorenja .....................77
Komplet za prvu pomoć .............77
Informacije o opterećenju ............78Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
U pretincu za rukavice nalazi se držač olovki, držač kreditnih kartica, držač
za sitniš te adapter za blokiranje
matica kotača.
Tijekom vožnje zatvorite pretinac za
rukavice. Može se zaključati pomoću
ključa vozila.

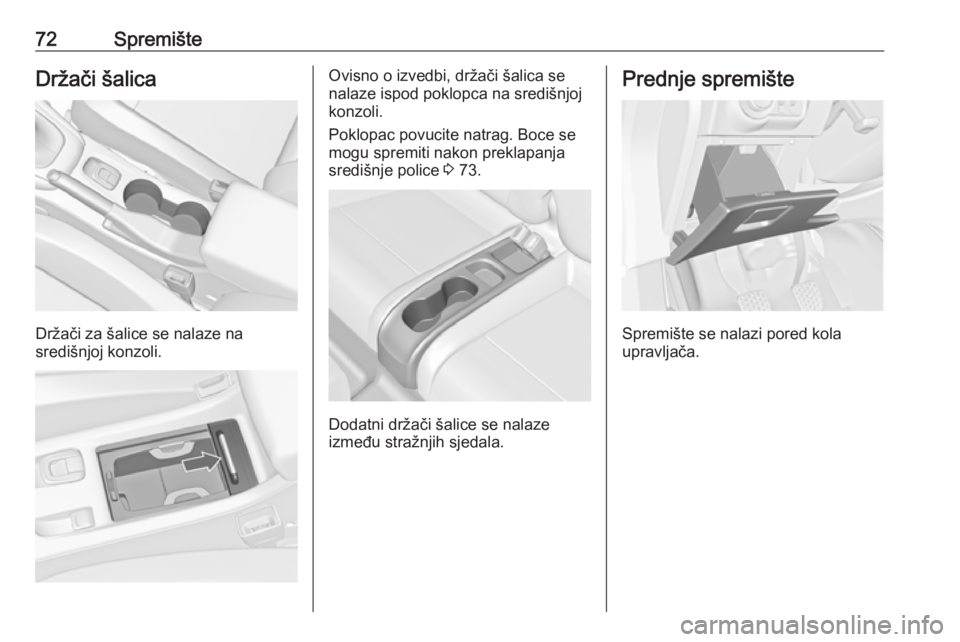

72SpremišteDržači šalica
Držači za šalice se nalaze na
središnjoj konzoli.
Ovisno o izvedbi, držači šalica se
nalaze ispod poklopca na središnjoj
konzoli.
Poklopac povucite natrag. Boce se
mogu spremiti nakon preklapanja
središnje police 3 73.
Dodatni držači šalice se nalaze
između stražnjih sjedala.
Prednje spremište
Spremište se nalazi pored kola
upravljača.

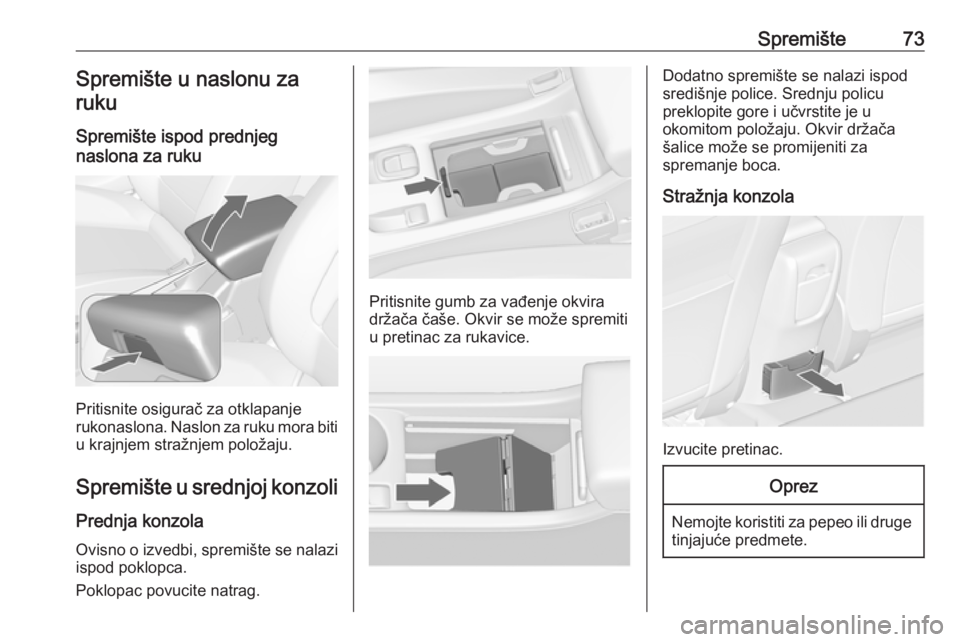

Spremište73Spremište u naslonu za
ruku
Spremište ispod prednjeg
naslona za ruku
Pritisnite osigurač za otklapanje
rukonaslona. Naslon za ruku mora biti
u krajnjem stražnjem položaju.
Spremište u srednjoj konzoli Prednja konzola
Ovisno o izvedbi, spremište se nalazi ispod poklopca.
Poklopac povucite natrag.
Pritisnite gumb za vađenje okvira držača čaše. Okvir se može spremiti
u pretinac za rukavice.
Dodatno spremište se nalazi ispod
središnje police. Srednju policu
preklopite gore i učvrstite je u
okomitom položaju. Okvir držača
šalice može se promijeniti za
spremanje boca.
Stražnja konzola
Izvucite pretinac.
Oprez
Nemojte koristiti za pepeo ili druge
tinjajuće predmete.

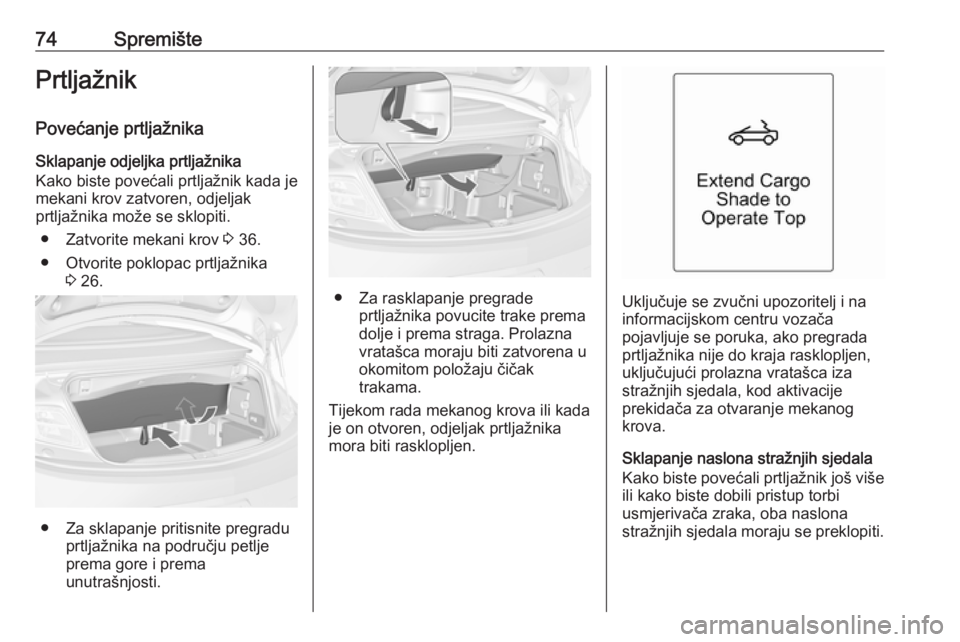

74SpremištePrtljažnikPovećanje prtljažnika Sklapanje odjeljka prtljažnika
Kako biste povećali prtljažnik kada je
mekani krov zatvoren, odjeljak
prtljažnika može se sklopiti.
● Zatvorite mekani krov 3 36.
● Otvorite poklopac prtljažnika 3 26.
● Za sklapanje pritisnite pregradu
prtljažnika na području petlje
prema gore i prema
unutrašnjosti.
● Za rasklapanje pregrade prtljažnika povucite trake prema
dolje i prema straga. Prolazna
vratašca moraju biti zatvorena u
okomitom položaju čičak
trakama.
Tijekom rada mekanog krova ili kada
je on otvoren, odjeljak prtljažnika
mora biti rasklopljen.Uključuje se zvučni upozoritelj i na
informacijskom centru vozača
pojavljuje se poruka, ako pregrada
prtljažnika nije do kraja rasklopljen,
uključujući prolazna vratašca iza stražnjih sjedala, kod aktivacije
prekidača za otvaranje mekanog
krova.
Sklapanje naslona stražnjih sjedala
Kako biste povećali prtljažnik još više
ili kako biste dobili pristup torbi
usmjerivača zraka, oba naslona
stražnjih sjedala moraju se preklopiti.

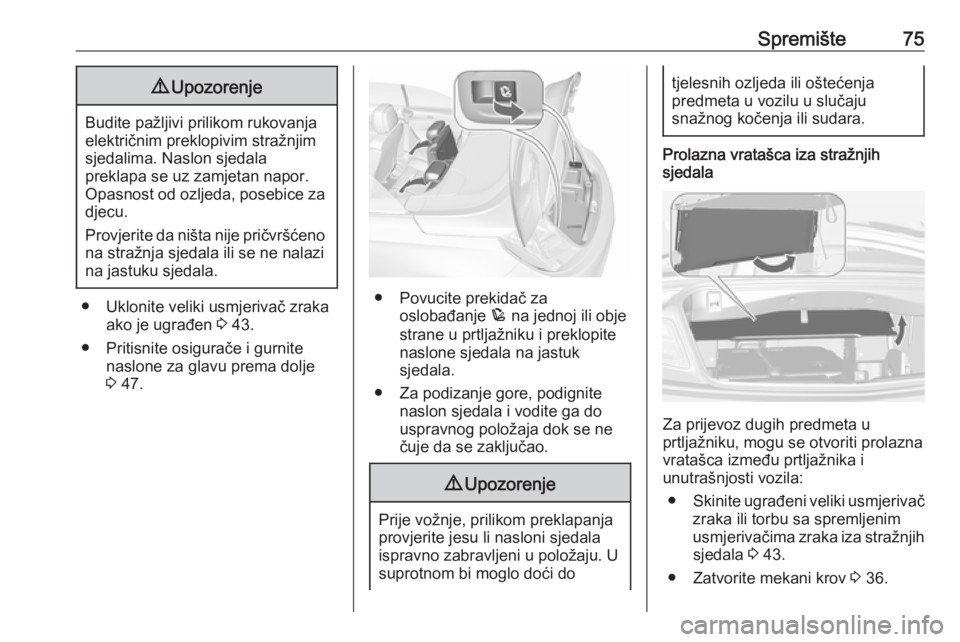

Spremište759Upozorenje
Budite pažljivi prilikom rukovanja
električnim preklopivim stražnjim
sjedalima. Naslon sjedala
preklapa se uz zamjetan napor.
Opasnost od ozljeda, posebice za djecu.
Provjerite da ništa nije pričvršćeno na stražnja sjedala ili se ne nalazi
na jastuku sjedala.
● Uklonite veliki usmjerivač zraka ako je ugrađen 3 43.
● Pritisnite osigurače i gurnite naslone za glavu prema dolje
3 47.● Povucite prekidač za
oslobađanje p na jednoj ili obje
strane u prtljažniku i preklopite
naslone sjedala na jastuk
sjedala.
● Za podizanje gore, podignite naslon sjedala i vodite ga do
uspravnog položaja dok se ne
čuje da se zaključao.
9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni u položaju. U suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju
snažnog kočenja ili sudara.
Prolazna vratašca iza stražnjih
sjedala
Za prijevoz dugih predmeta u
prtljažniku, mogu se otvoriti prolazna
vratašca između prtljažnika i
unutrašnjosti vozila:
● Skinite ugrađeni veliki usmjerivač
zraka ili torbu sa spremljenim
usmjerivačima zraka iza stražnjih sjedala 3 43.
● Zatvorite mekani krov 3 36.

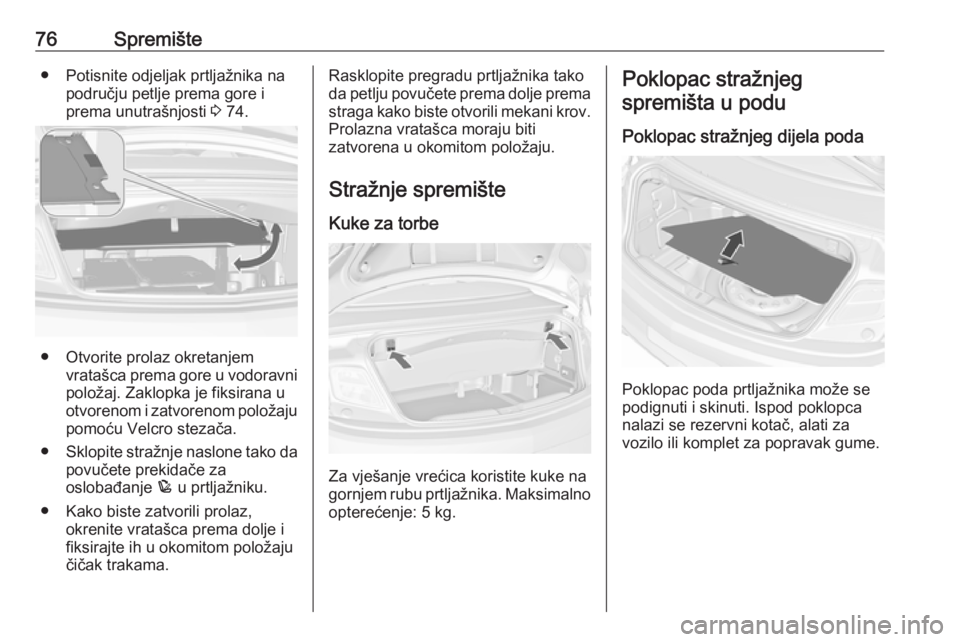

76Spremište● Potisnite odjeljak prtljažnika napodručju petlje prema gore i
prema unutrašnjosti 3 74.
● Otvorite prolaz okretanjem
vratašca prema gore u vodoravni
položaj. Zaklopka je fiksirana u
otvorenom i zatvorenom položaju pomoću Velcro stezača.
● Sklopite stražnje naslone tako da
povučete prekidače za
oslobađanje p u prtljažniku.
● Kako biste zatvorili prolaz, okrenite vratašca prema dolje ifiksirajte ih u okomitom položaju
čičak trakama.
Rasklopite pregradu prtljažnika tako
da petlju povučete prema dolje prema
straga kako biste otvorili mekani krov. Prolazna vratašca moraju biti
zatvorena u okomitom položaju.
Stražnje spremište
Kuke za torbe
Za vješanje vrećica koristite kuke na
gornjem rubu prtljažnika. Maksimalno opterećenje: 5 kg.
Poklopac stražnjeg
spremišta u podu
Poklopac stražnjeg dijela poda
Poklopac poda prtljažnika može se
podignuti i skinuti. Ispod poklopca
nalazi se rezervni kotač, alati za
vozilo ili komplet za popravak gume.

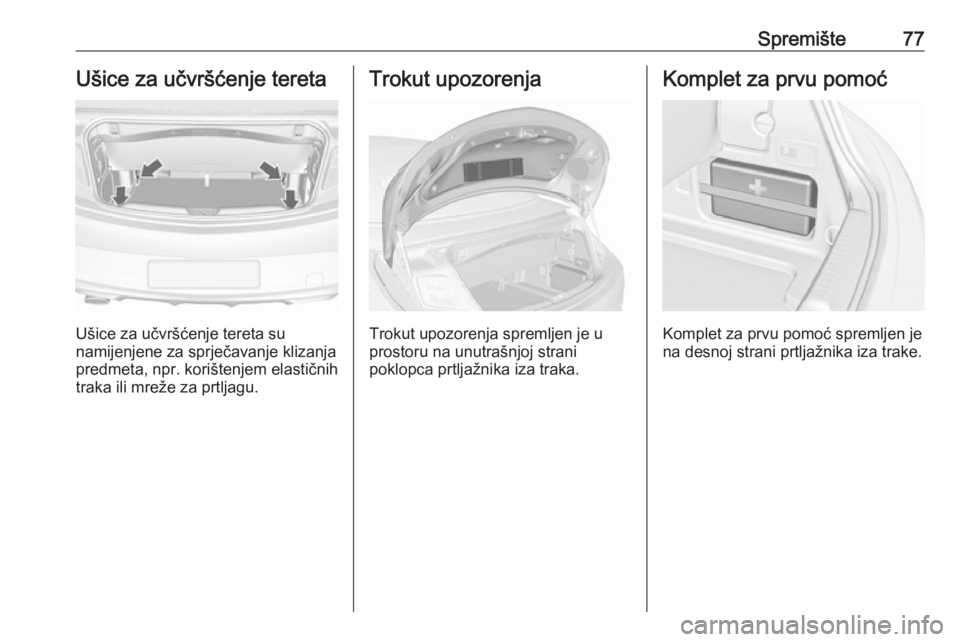

Spremište77Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Trokut upozorenja
Trokut upozorenja spremljen je u
prostoru na unutrašnjoj strani
poklopca prtljažnika iza traka.
Komplet za prvu pomoć
Komplet za prvu pomoć spremljen je
na desnoj strani prtljažnika iza trake.

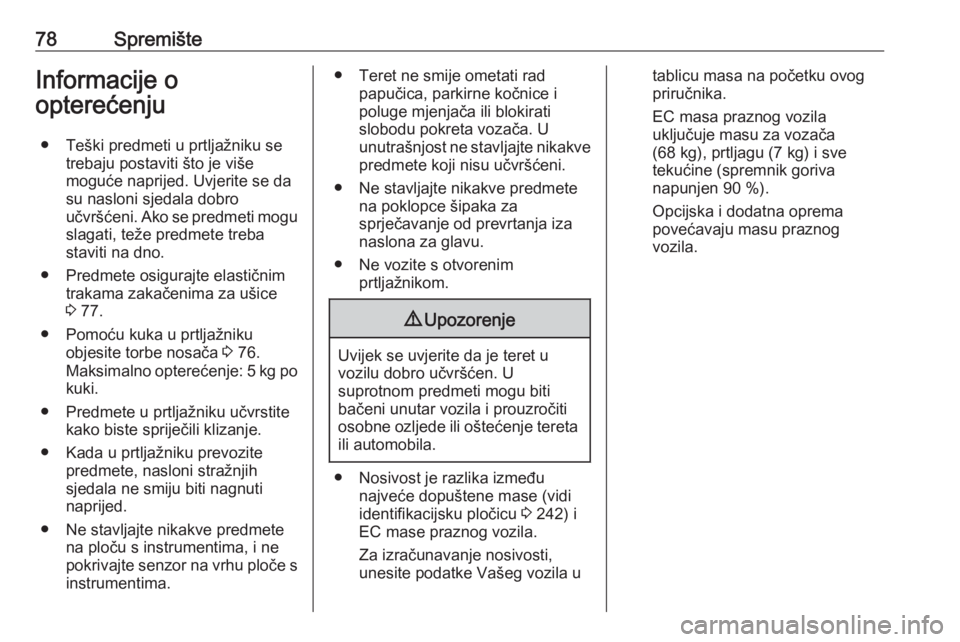

78SpremišteInformacije o
opterećenju
● Teški predmeti u prtljažniku se trebaju postaviti što je više
moguće naprijed. Uvjerite se da su nasloni sjedala dobro
učvršćeni. Ako se predmeti mogu
slagati, teže predmete treba
staviti na dno.
● Predmete osigurajte elastičnim trakama zakačenima za ušice
3 77.
● Pomoću kuka u prtljažniku objesite torbe nosača 3 76.
Maksimalno opterećenje: 5 kg po
kuki.
● Predmete u prtljažniku učvrstite kako biste spriječili klizanje.
● Kada u prtljažniku prevozite predmete, nasloni stražnjih
sjedala ne smiju biti nagnuti
naprijed.
● Ne stavljajte nikakve predmete na ploču s instrumentima, i ne
pokrivajte senzor na vrhu ploče s instrumentima.● Teret ne smije ometati rad papučica, parkirne kočnice i
poluge mjenjača ili blokirati
slobodu pokreta vozača. U
unutrašnjost ne stavljajte nikakve predmete koji nisu učvršćeni.
● Ne stavljajte nikakve predmete na poklopce šipaka za
sprječavanje od prevrtanja iza
naslona za glavu.
● Ne vozite s otvorenim prtljažnikom.9Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
● Nosivost je razlika između najveće dopuštene mase (vidi
identifikacijsku pločicu 3 242) i
EC mase praznog vozila.
Za izračunavanje nosivosti,
unesite podatke Vašeg vozila u
tablicu masa na početku ovog
priručnika.
EC masa praznog vozila
uključuje masu za vozača
(68 kg), prtljagu (7 kg) i sve
tekućine (spremnik goriva
napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog
vozila.
