OPEL CASCADA 2017 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2017, Model line: CASCADA, Model: OPEL CASCADA 2017Pages: 277, PDF-Größe: 7.71 MB
Page 51 of 277

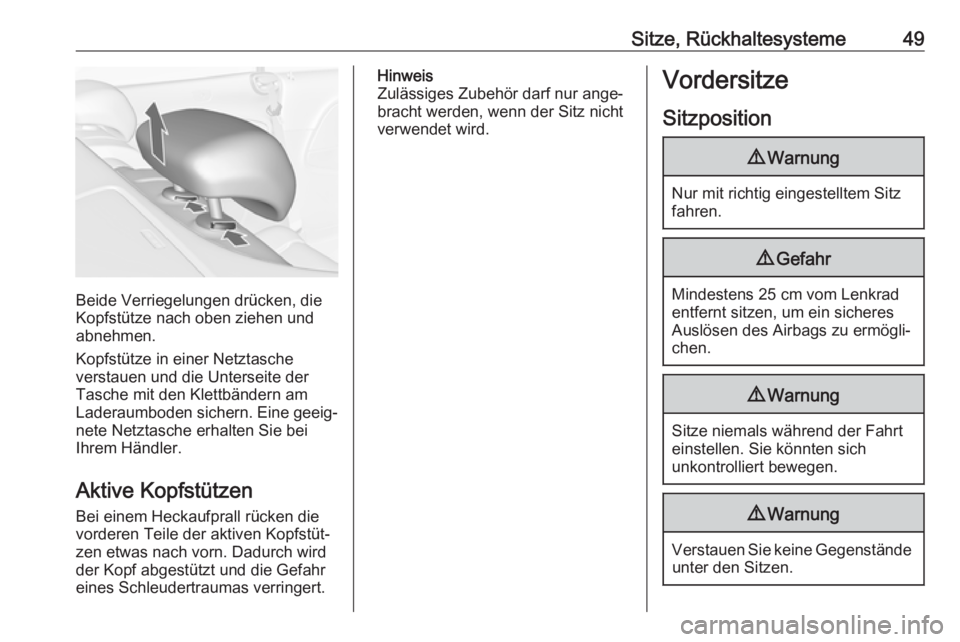

Sitze, Rückhaltesysteme49
Beide Verriegelungen drücken, die
Kopfstütze nach oben ziehen und abnehmen.
Kopfstütze in einer Netztasche
verstauen und die Unterseite der
Tasche mit den Klettbändern am
Laderaumboden sichern. Eine geeig‐ nete Netztasche erhalten Sie bei
Ihrem Händler.
Aktive Kopfstützen Bei einem Heckaufprall rücken die
vorderen Teile der aktiven Kopfstüt‐
zen etwas nach vorn. Dadurch wird
der Kopf abgestützt und die Gefahr eines Schleudertraumas verringert.
Hinweis
Zulässiges Zubehör darf nur ange‐
bracht werden, wenn der Sitz nicht
verwendet wird.Vordersitze
Sitzposition9 Warnung
Nur mit richtig eingestelltem Sitz
fahren.
9 Gefahr
Mindestens 25 cm vom Lenkrad
entfernt sitzen, um ein sicheres
Auslösen des Airbags zu ermögli‐
chen.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich
unkontrolliert bewegen.
9 Warnung
Verstauen Sie keine Gegenstände
unter den Sitzen.
Page 52 of 277

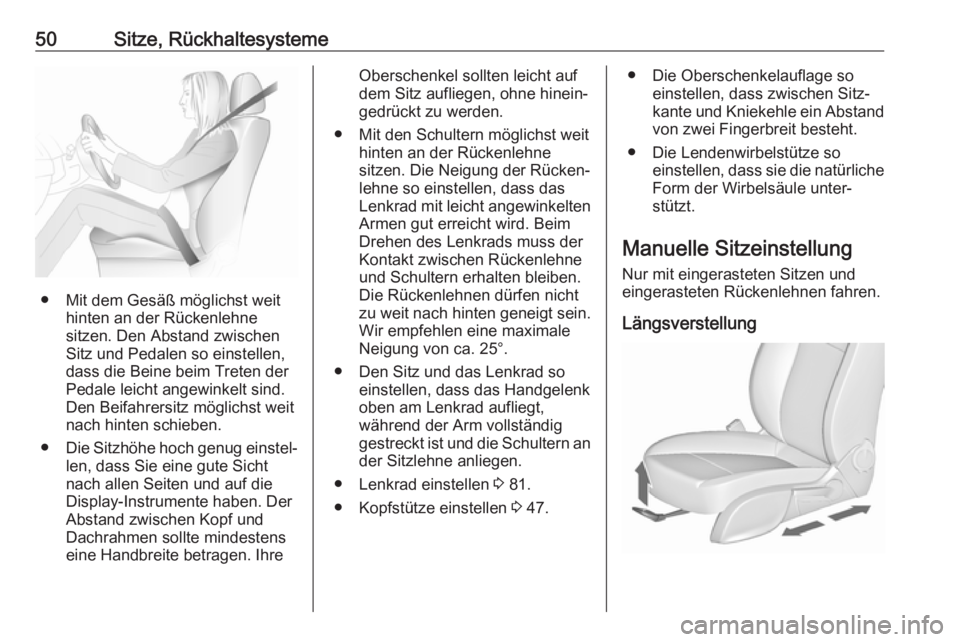

50Sitze, Rückhaltesysteme
● Mit dem Gesäß möglichst weithinten an der Rückenlehne
sitzen. Den Abstand zwischen
Sitz und Pedalen so einstellen, dass die Beine beim Treten der
Pedale leicht angewinkelt sind.
Den Beifahrersitz möglichst weit
nach hinten schieben.
● Die Sitzhöhe hoch genug einstel‐
len, dass Sie eine gute Sicht
nach allen Seiten und auf die
Display-Instrumente haben. Der
Abstand zwischen Kopf und
Dachrahmen sollte mindestens
eine Handbreite betragen. Ihre
Oberschenkel sollten leicht auf
dem Sitz aufliegen, ohne hinein‐
gedrückt zu werden.
● Mit den Schultern möglichst weit hinten an der Rückenlehne
sitzen. Die Neigung der Rücken‐
lehne so einstellen, dass das
Lenkrad mit leicht angewinkelten
Armen gut erreicht wird. Beim
Drehen des Lenkrads muss der
Kontakt zwischen Rückenlehne
und Schultern erhalten bleiben.
Die Rückenlehnen dürfen nicht zu weit nach hinten geneigt sein. Wir empfehlen eine maximale
Neigung von ca. 25°.
● Den Sitz und das Lenkrad so einstellen, dass das Handgelenk
oben am Lenkrad aufliegt,
während der Arm vollständig
gestreckt ist und die Schultern an der Sitzlehne anliegen.
● Lenkrad einstellen 3 81.
● Kopfstütze einstellen 3 47.● Die Oberschenkelauflage so
einstellen, dass zwischen Sitz‐
kante und Kniekehle ein Abstand von zwei Fingerbreit besteht.
● Die Lendenwirbelstütze so einstellen, dass sie die natürliche
Form der Wirbelsäule unter‐
stützt.
Manuelle Sitzeinstellung Nur mit eingerasteten Sitzen und
eingerasteten Rückenlehnen fahren.
Längsverstellung
Page 53 of 277

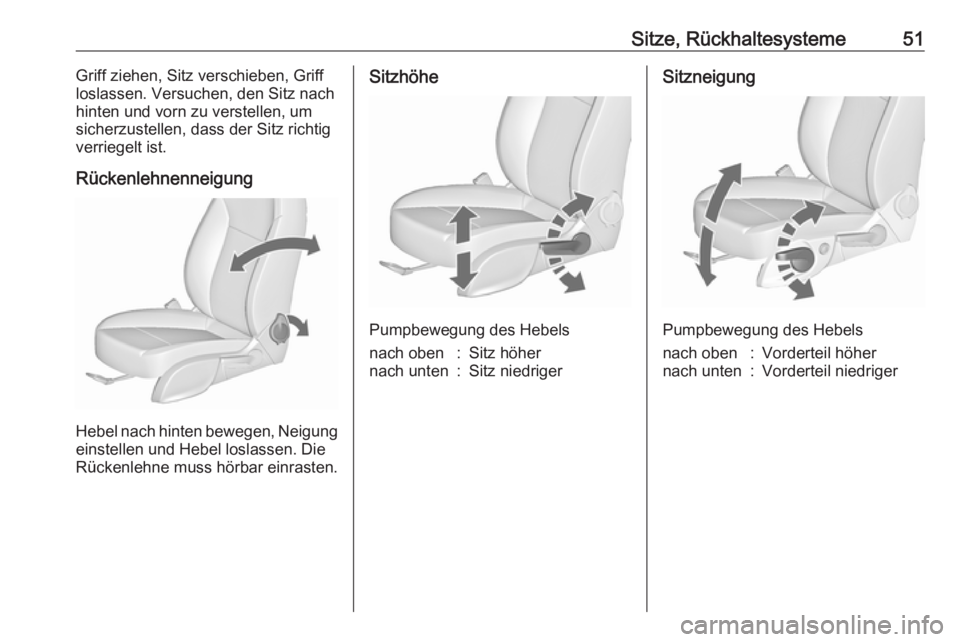

Sitze, Rückhaltesysteme51Griff ziehen, Sitz verschieben, Griff
loslassen. Versuchen, den Sitz nach
hinten und vorn zu verstellen, um
sicherzustellen, dass der Sitz richtig verriegelt ist.
Rückenlehnenneigung
Hebel nach hinten bewegen, Neigung
einstellen und Hebel loslassen. Die
Rückenlehne muss hörbar einrasten.
Sitzhöhe
Pumpbewegung des Hebels
nach oben:Sitz höhernach unten:Sitz niedrigerSitzneigung
Pumpbewegung des Hebels
nach oben:Vorderteil höhernach unten:Vorderteil niedriger
Page 54 of 277

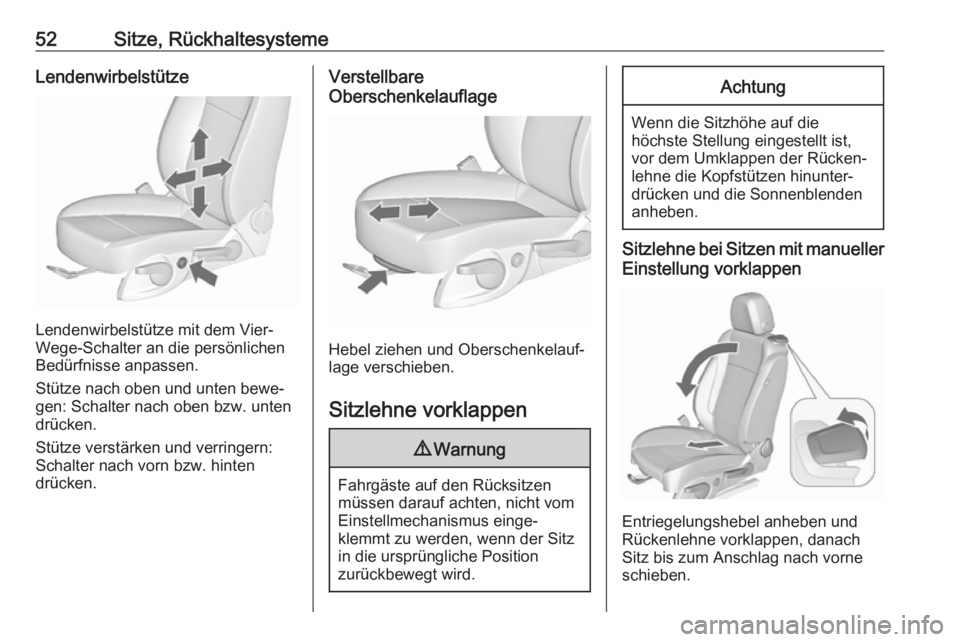

52Sitze, RückhaltesystemeLendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter an die persönlichen
Bedürfnisse anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Verstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Sitzlehne vorklappen
9 Warnung
Fahrgäste auf den Rücksitzen
müssen darauf achten, nicht vom
Einstellmechanismus einge‐
klemmt zu werden, wenn der Sitz
in die ursprüngliche Position
zurückbewegt wird.
Achtung
Wenn die Sitzhöhe auf die
höchste Stellung eingestellt ist, vor dem Umklappen der Rücken‐
lehne die Kopfstützen hinunter‐
drücken und die Sonnenblenden
anheben.
Sitzlehne bei Sitzen mit manueller
Einstellung vorklappen
Entriegelungshebel anheben und
Rückenlehne vorklappen, danach
Sitz bis zum Anschlag nach vorne
schieben.
Page 55 of 277

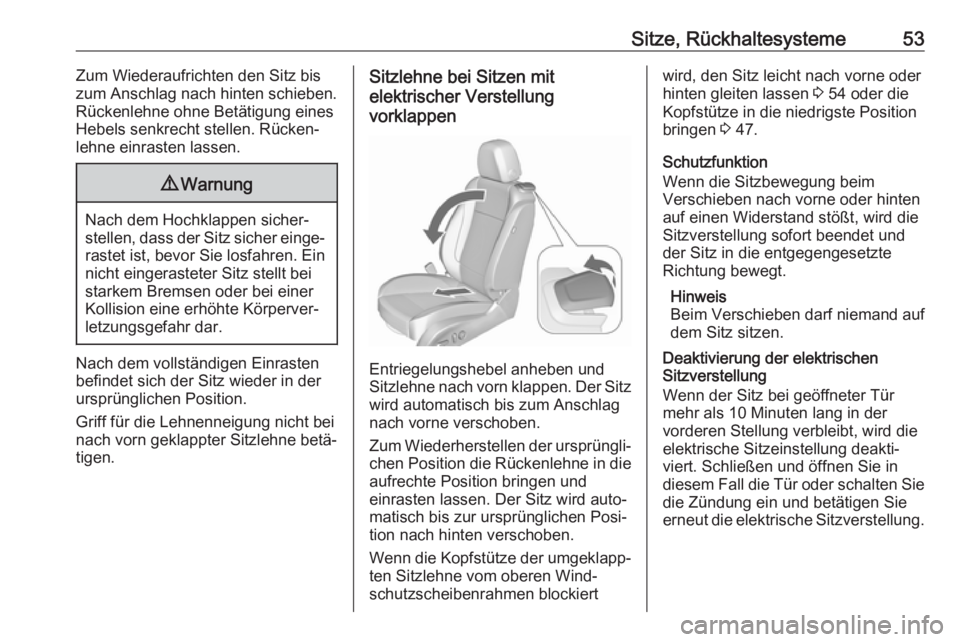

Sitze, Rückhaltesysteme53Zum Wiederaufrichten den Sitz bis
zum Anschlag nach hinten schieben.
Rückenlehne ohne Betätigung eines Hebels senkrecht stellen. Rücken‐lehne einrasten lassen.9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass der Sitz sicher einge‐ rastet ist, bevor Sie losfahren. Ein
nicht eingerasteter Sitz stellt bei
starkem Bremsen oder bei einer
Kollision eine erhöhte Körperver‐
letzungsgefahr dar.
Nach dem vollständigen Einrasten
befindet sich der Sitz wieder in der
ursprünglichen Position.
Griff für die Lehnenneigung nicht bei
nach vorn geklappter Sitzlehne betä‐
tigen.
Sitzlehne bei Sitzen mit
elektrischer Verstellung
vorklappen
Entriegelungshebel anheben und
Sitzlehne nach vorn klappen. Der Sitz wird automatisch bis zum Anschlag
nach vorne verschoben.
Zum Wiederherstellen der ursprüngli‐
chen Position die Rückenlehne in die aufrechte Position bringen und
einrasten lassen. Der Sitz wird auto‐
matisch bis zur ursprünglichen Posi‐
tion nach hinten verschoben.
Wenn die Kopfstütze der umgeklapp‐ ten Sitzlehne vom oberen Wind‐
schutzscheibenrahmen blockiert
wird, den Sitz leicht nach vorne oder
hinten gleiten lassen 3 54 oder die
Kopfstütze in die niedrigste Position
bringen 3 47.
Schutzfunktion
Wenn die Sitzbewegung beim
Verschieben nach vorne oder hinten
auf einen Widerstand stößt, wird die Sitzverstellung sofort beendet und
der Sitz in die entgegengesetzte
Richtung bewegt.
Hinweis
Beim Verschieben darf niemand auf
dem Sitz sitzen.
Deaktivierung der elektrischen
Sitzverstellung
Wenn der Sitz bei geöffneter Tür mehr als 10 Minuten lang in der
vorderen Stellung verbleibt, wird die
elektrische Sitzeinstellung deakti‐
viert. Schließen und öffnen Sie in
diesem Fall die Tür oder schalten Sie die Zündung ein und betätigen Sie
erneut die elektrische Sitzverstellung.
Page 56 of 277

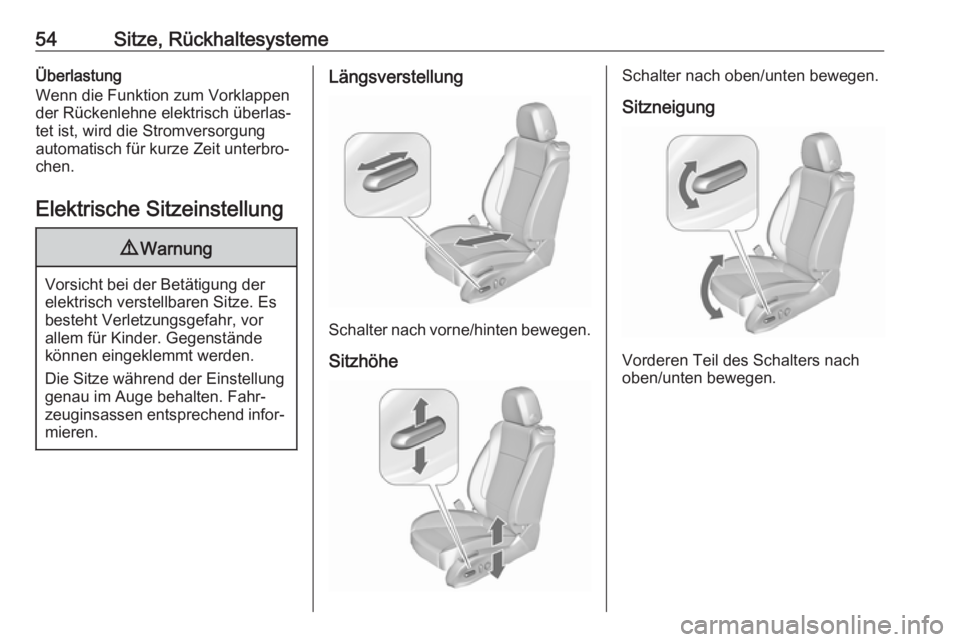

54Sitze, RückhaltesystemeÜberlastung
Wenn die Funktion zum Vorklappen
der Rückenlehne elektrisch überlas‐
tet ist, wird die Stromversorgung
automatisch für kurze Zeit unterbro‐
chen.
Elektrische Sitzeinstellung9 Warnung
Vorsicht bei der Betätigung der
elektrisch verstellbaren Sitze. Es
besteht Verletzungsgefahr, vor
allem für Kinder. Gegenstände
können eingeklemmt werden.
Die Sitze während der Einstellung genau im Auge behalten. Fahr‐
zeuginsassen entsprechend infor‐
mieren.
Längsverstellung
Schalter nach vorne/hinten bewegen.
Sitzhöhe
Schalter nach oben/unten bewegen.
Sitzneigung
Vorderen Teil des Schalters nach
oben/unten bewegen.
Page 57 of 277

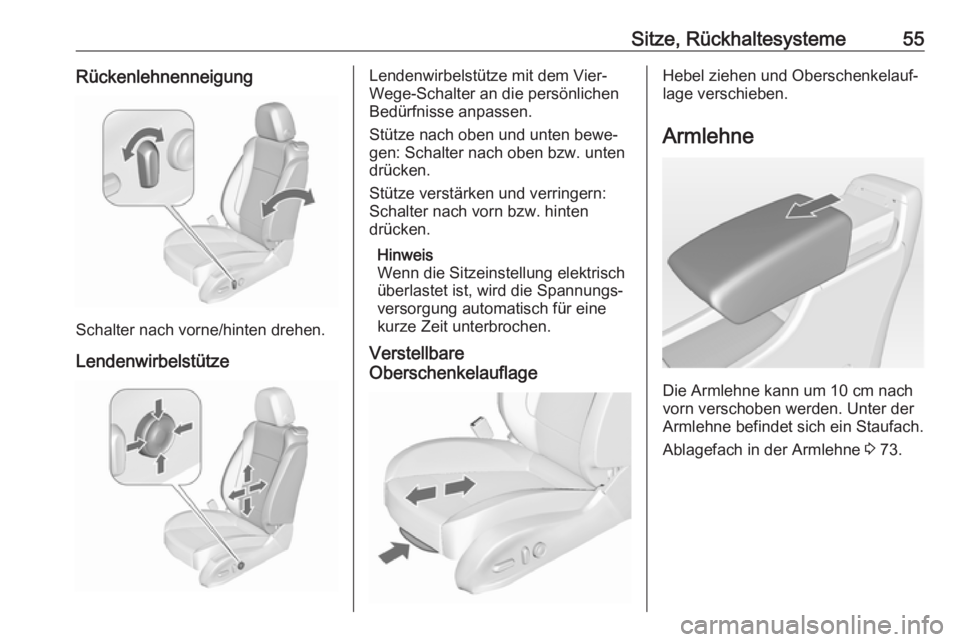

Sitze, Rückhaltesysteme55Rückenlehnenneigung
Schalter nach vorne/hinten drehen.
Lendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter an die persönlichen
Bedürfnisse anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Hinweis
Wenn die Sitzeinstellung elektrisch
überlastet ist, wird die Spannungs‐
versorgung automatisch für eine
kurze Zeit unterbrochen.
Verstellbare
OberschenkelauflageHebel ziehen und Oberschenkelauf‐
lage verschieben.
Armlehne
Die Armlehne kann um 10 cm nach vorn verschoben werden. Unter der
Armlehne befindet sich ein Staufach.
Ablagefach in der Armlehne 3 73.
Page 58 of 277

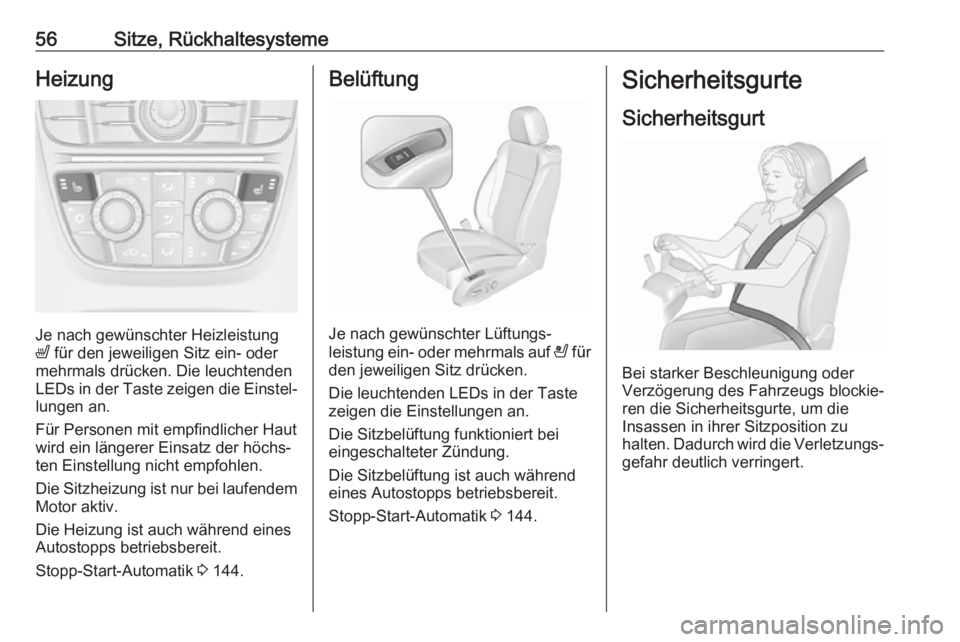

56Sitze, RückhaltesystemeHeizung
Je nach gewünschter Heizleistung
ß für den jeweiligen Sitz ein- oder
mehrmals drücken. Die leuchtenden
LEDs in der Taste zeigen die Einstel‐ lungen an.
Für Personen mit empfindlicher Haut
wird ein längerer Einsatz der höchs‐
ten Einstellung nicht empfohlen.
Die Sitzheizung ist nur bei laufendem
Motor aktiv.
Die Heizung ist auch während eines Autostopps betriebsbereit.
Stopp-Start-Automatik 3 144.
Belüftung
Je nach gewünschter Lüftungs‐
leistung ein- oder mehrmals auf A für
den jeweiligen Sitz drücken.
Die leuchtenden LEDs in der Taste zeigen die Einstellungen an.
Die Sitzbelüftung funktioniert bei
eingeschalteter Zündung.
Die Sitzbelüftung ist auch während
eines Autostopps betriebsbereit.
Stopp-Start-Automatik 3 144.
Sicherheitsgurte
Sicherheitsgurt
Bei starker Beschleunigung oder
Verzögerung des Fahrzeugs blockie‐
ren die Sicherheitsgurte, um die
Insassen in ihrer Sitzposition zu
halten. Dadurch wird die Verletzungs‐
gefahr deutlich verringert.
Page 59 of 277

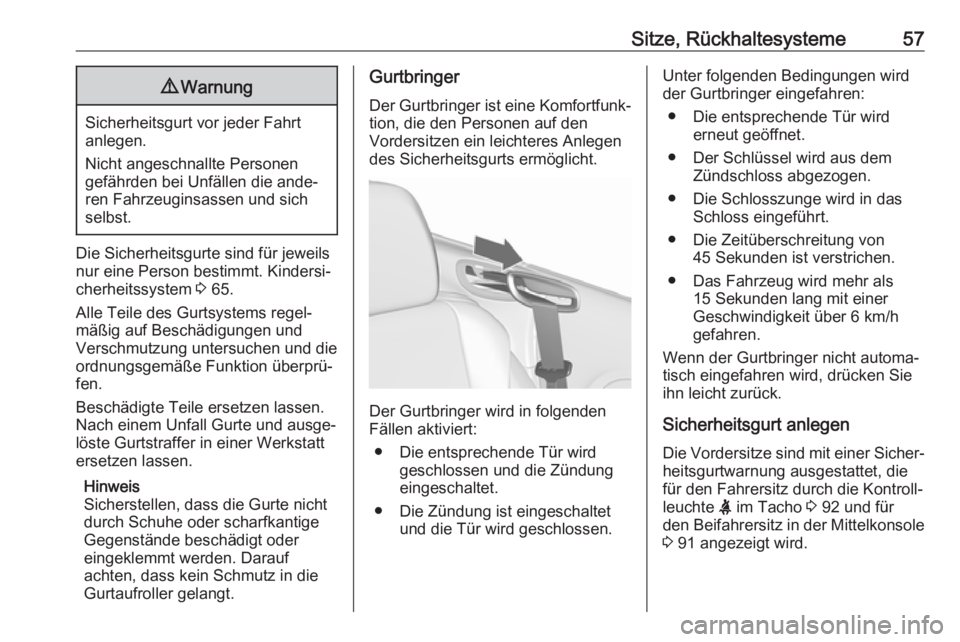

Sitze, Rückhaltesysteme579Warnung
Sicherheitsgurt vor jeder Fahrt
anlegen.
Nicht angeschnallte Personen
gefährden bei Unfällen die ande‐ ren Fahrzeuginsassen und sich
selbst.
Die Sicherheitsgurte sind für jeweils
nur eine Person bestimmt. Kindersi‐
cherheitssystem 3 65.
Alle Teile des Gurtsystems regel‐
mäßig auf Beschädigungen und
Verschmutzung untersuchen und die
ordnungsgemäße Funktion überprü‐
fen.
Beschädigte Teile ersetzen lassen.
Nach einem Unfall Gurte und ausge‐
löste Gurtstraffer in einer Werkstatt
ersetzen lassen.
Hinweis
Sicherstellen, dass die Gurte nicht
durch Schuhe oder scharfkantige
Gegenstände beschädigt oder
eingeklemmt werden. Darauf
achten, dass kein Schmutz in die
Gurtaufroller gelangt.
Gurtbringer
Der Gurtbringer ist eine Komfortfunk‐ tion, die den Personen auf den
Vordersitzen ein leichteres Anlegen des Sicherheitsgurts ermöglicht.
Der Gurtbringer wird in folgenden
Fällen aktiviert:
● Die entsprechende Tür wird geschlossen und die Zündung
eingeschaltet.
● Die Zündung ist eingeschaltet und die Tür wird geschlossen.
Unter folgenden Bedingungen wird
der Gurtbringer eingefahren:
● Die entsprechende Tür wird erneut geöffnet.
● Der Schlüssel wird aus dem Zündschloss abgezogen.
● Die Schlosszunge wird in das Schloss eingeführt.
● Die Zeitüberschreitung von 45 Sekunden ist verstrichen.
● Das Fahrzeug wird mehr als 15 Sekunden lang mit einer
Geschwindigkeit über 6 km/h
gefahren.
Wenn der Gurtbringer nicht automa‐
tisch eingefahren wird, drücken Sie
ihn leicht zurück.
Sicherheitsgurt anlegen
Die Vordersitze sind mit einer Sicher‐ heitsgurtwarnung ausgestattet, die
für den Fahrersitz durch die Kontroll‐
leuchte X im Tacho 3 92 und für
den Beifahrersitz in der Mittelkonsole
3 91 angezeigt wird.
Page 60 of 277

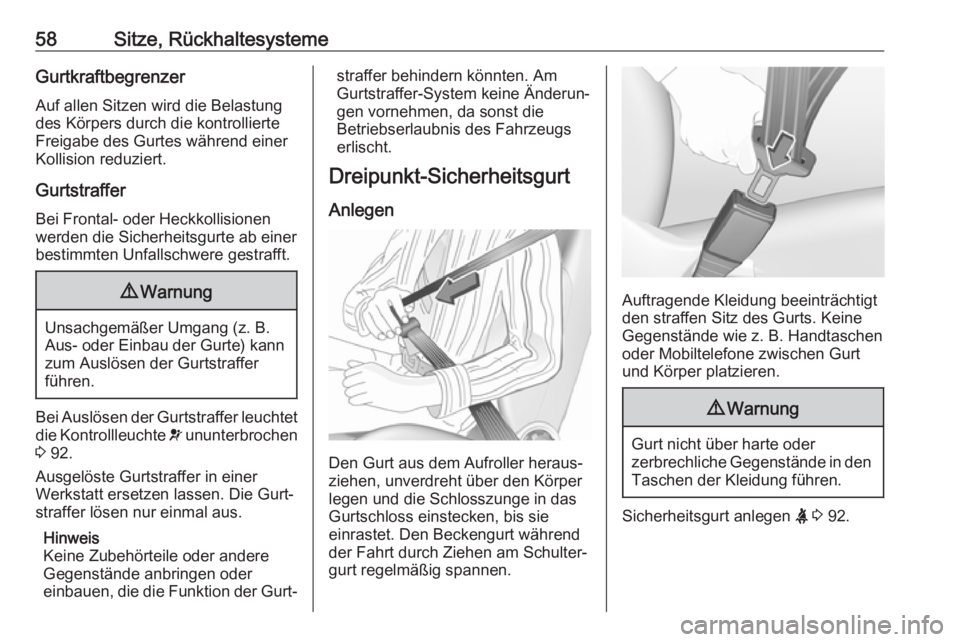

58Sitze, RückhaltesystemeGurtkraftbegrenzerAuf allen Sitzen wird die Belastung
des Körpers durch die kontrollierte
Freigabe des Gurtes während einer
Kollision reduziert.
Gurtstraffer
Bei Frontal- oder Heckkollisionen werden die Sicherheitsgurte ab einer
bestimmten Unfallschwere gestrafft.9 Warnung
Unsachgemäßer Umgang (z. B.
Aus- oder Einbau der Gurte) kann zum Auslösen der Gurtstraffer
führen.
Bei Auslösen der Gurtstraffer leuchtet
die Kontrollleuchte v ununterbrochen
3 92.
Ausgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen. Die Gurt‐
straffer lösen nur einmal aus.
Hinweis
Keine Zubehörteile oder andere Gegenstände anbringen oder
einbauen, die die Funktion der Gurt‐
straffer behindern könnten. Am
Gurtstraffer-System keine Änderun‐
gen vornehmen, da sonst die
Betriebserlaubnis des Fahrzeugs
erlischt.
Dreipunkt-Sicherheitsgurt
Anlegen
Den Gurt aus dem Aufroller heraus‐
ziehen, unverdreht über den Körper
legen und die Schlosszunge in das
Gurtschloss einstecken, bis sie
einrastet. Den Beckengurt während
der Fahrt durch Ziehen am Schulter‐
gurt regelmäßig spannen.
Auftragende Kleidung beeinträchtigt
den straffen Sitz des Gurts. Keine
Gegenstände wie z. B. Handtaschen
oder Mobiltelefone zwischen Gurt
und Körper platzieren.
9 Warnung
Gurt nicht über harte oder
zerbrechliche Gegenstände in den Taschen der Kleidung führen.
Sicherheitsgurt anlegen X 3 92.
