Page 81 of 277

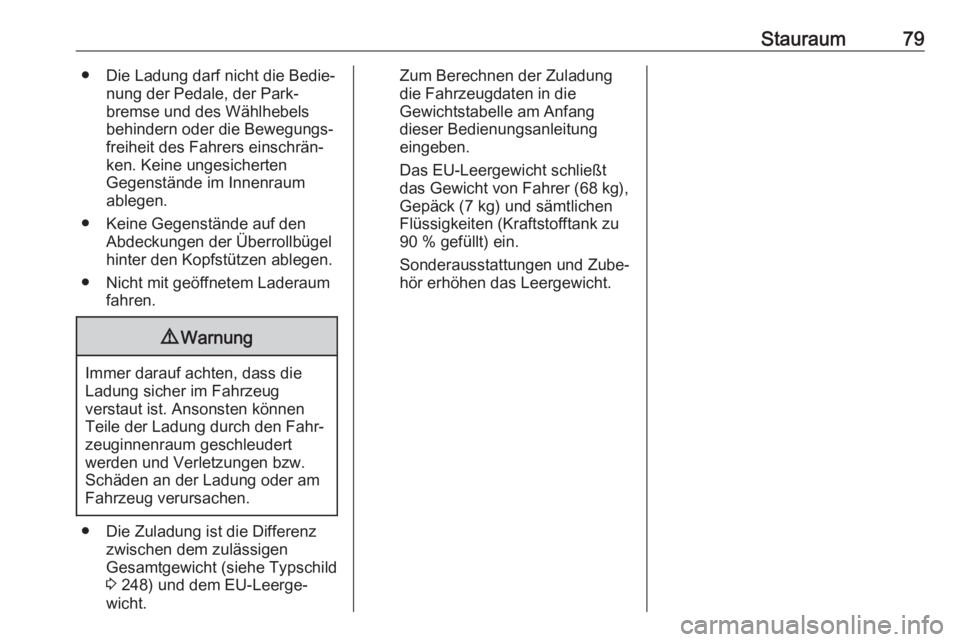

Stauraum79● Die Ladung darf nicht die Bedie‐nung der Pedale, der Park‐
bremse und des Wählhebels
behindern oder die Bewegungs‐
freiheit des Fahrers einschrän‐ ken. Keine ungesicherten
Gegenstände im Innenraum
ablegen.
● Keine Gegenstände auf den Abdeckungen der Überrollbügel
hinter den Kopfstützen ablegen.
● Nicht mit geöffnetem Laderaum fahren.9Warnung
Immer darauf achten, dass die
Ladung sicher im Fahrzeug
verstaut ist. Ansonsten können Teile der Ladung durch den Fahr‐
zeuginnenraum geschleudert
werden und Verletzungen bzw.
Schäden an der Ladung oder am
Fahrzeug verursachen.
● Die Zuladung ist die Differenz zwischen dem zulässigen
Gesamtgewicht (siehe Typschild
3 248) und dem EU-Leerge‐
wicht.
Zum Berechnen der Zuladung
die Fahrzeugdaten in die
Gewichtstabelle am Anfang
dieser Bedienungsanleitung
eingeben.
Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) und sämtlichen
Flüssigkeiten (Kraftstofftank zu
90 % gefüllt) ein.
Sonderausstattungen und Zube‐ hör erhöhen das Leergewicht.
Page 82 of 277

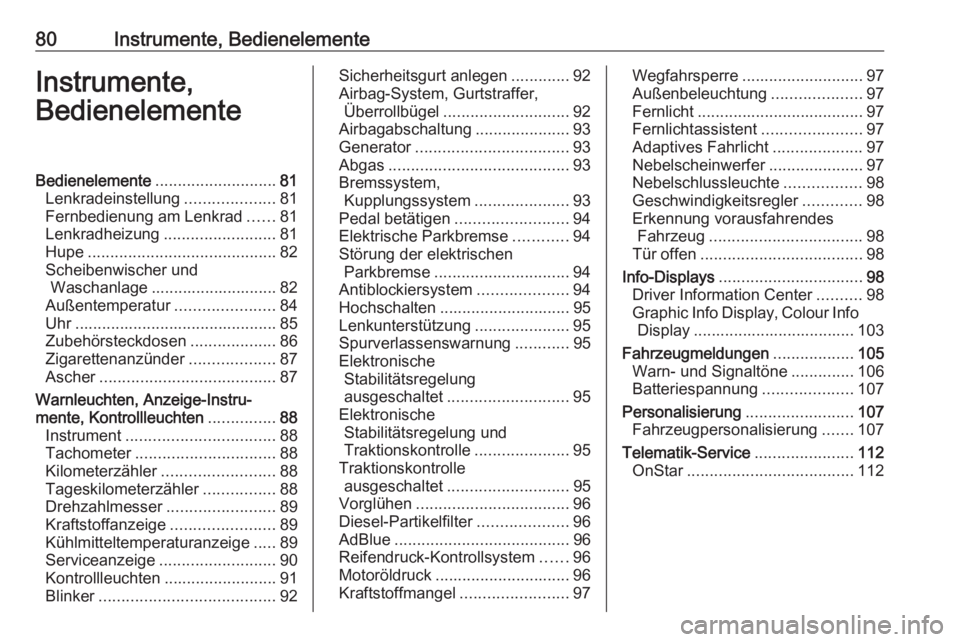

80Instrumente, BedienelementeInstrumente,
BedienelementeBedienelemente ........................... 81
Lenkradeinstellung ....................81
Fernbedienung am Lenkrad ......81
Lenkradheizung .........................81
Hupe .......................................... 82
Scheibenwischer und Waschanlage ............................ 82
Außentemperatur ......................84
Uhr ............................................. 85
Zubehörsteckdosen ...................86
Zigarettenanzünder ...................87
Ascher ....................................... 87
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten ...............88
Instrument ................................. 88
Tachometer ............................... 88
Kilometerzähler ......................... 88
Tageskilometerzähler ................88
Drehzahlmesser ........................89
Kraftstoffanzeige .......................89
Kühlmitteltemperaturanzeige .....89
Serviceanzeige .......................... 90
Kontrollleuchten .........................91
Blinker ....................................... 92Sicherheitsgurt anlegen.............92
Airbag-System, Gurtstraffer, Überrollbügel ............................ 92
Airbagabschaltung .....................93
Generator .................................. 93
Abgas ........................................ 93
Bremssystem, Kupplungssystem .....................93
Pedal betätigen ......................... 94
Elektrische Parkbremse ............94
Störung der elektrischen Parkbremse .............................. 94
Antiblockiersystem ....................94
Hochschalten ............................. 95
Lenkunterstützung .....................95
Spurverlassenswarnung ............95
Elektronische Stabilitätsregelung
ausgeschaltet ........................... 95
Elektronische Stabilitätsregelung und
Traktionskontrolle .....................95
Traktionskontrolle ausgeschaltet ........................... 95
Vorglühen .................................. 96
Diesel-Partikelfilter ....................96
AdBlue ....................................... 96
Reifendruck-Kontrollsystem ......96
Motoröldruck .............................. 96
Kraftstoffmangel ........................97Wegfahrsperre........................... 97
Außenbeleuchtung ....................97
Fernlicht ..................................... 97
Fernlichtassistent ......................97
Adaptives Fahrlicht ....................97
Nebelscheinwerfer .....................97
Nebelschlussleuchte .................98
Geschwindigkeitsregler .............98
Erkennung vorausfahrendes Fahrzeug .................................. 98
Tür offen .................................... 98
Info-Displays ................................ 98
Driver Information Center ..........98
Graphic Info Display, Colour Info Display .................................... 103
Fahrzeugmeldungen ..................105
Warn- und Signaltöne ..............106
Batteriespannung ....................107
Personalisierung ........................107
Fahrzeugpersonalisierung .......107
Telematik-Service ......................112
OnStar ..................................... 112
Page 83 of 277

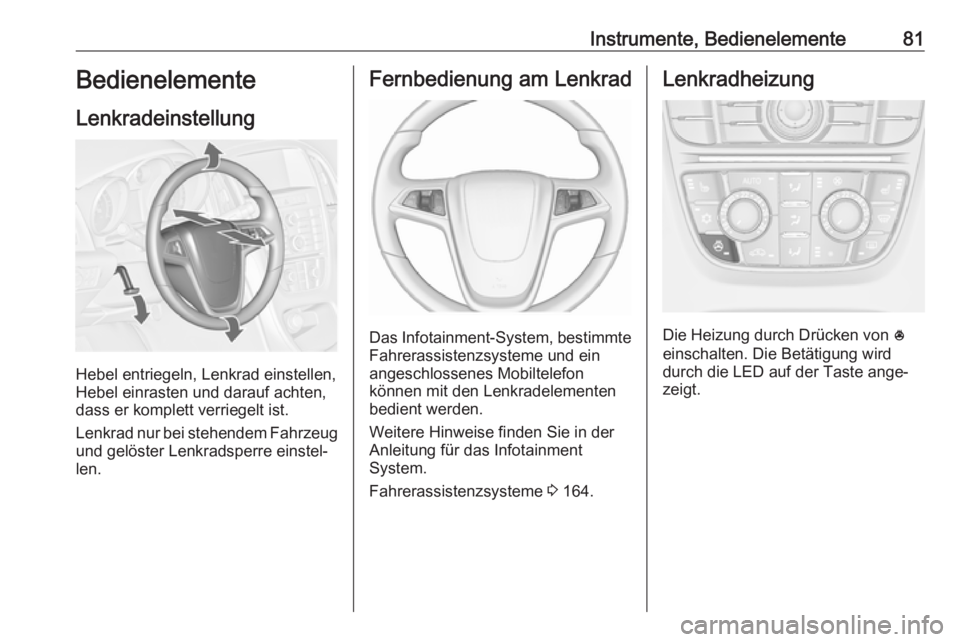

Instrumente, Bedienelemente81Bedienelemente
Lenkradeinstellung
Hebel entriegeln, Lenkrad einstellen,
Hebel einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad
Das Infotainment-System, bestimmte Fahrerassistenzsysteme und ein
angeschlossenes Mobiltelefon
können mit den Lenkradelementen
bedient werden.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment
System.
Fahrerassistenzsysteme 3 164.
Lenkradheizung
Die Heizung durch Drücken von *
einschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.
Page 84 of 277

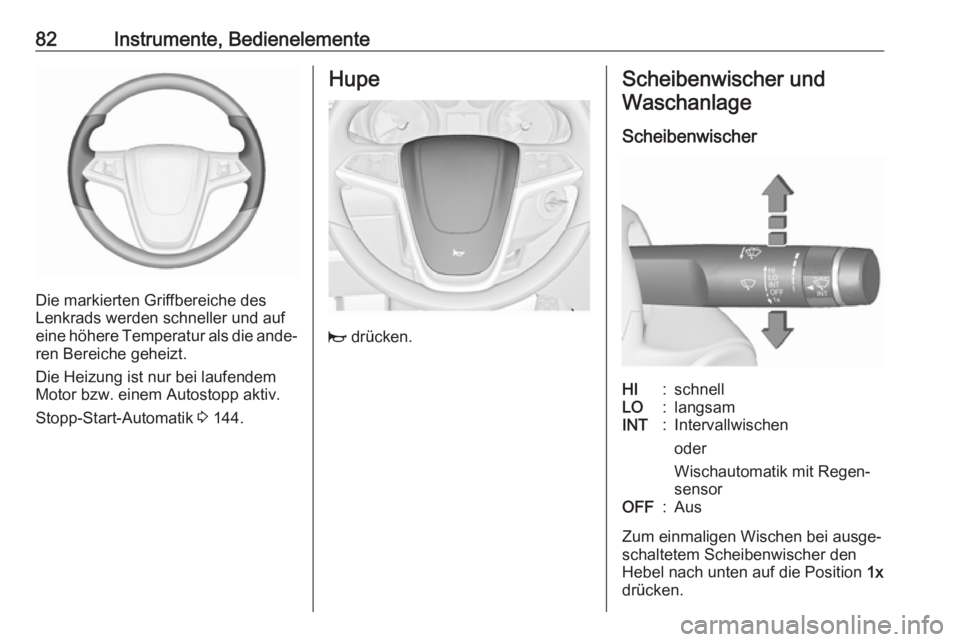

82Instrumente, Bedienelemente
Die markierten Griffbereiche des
Lenkrads werden schneller und auf
eine höhere Temperatur als die ande‐ ren Bereiche geheizt.
Die Heizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 144.
Hupe
j drücken.
Scheibenwischer und
Waschanlage
ScheibenwischerHI:schnellLO:langsamINT:Intervallwischen
oder
Wischautomatik mit Regen‐
sensorOFF:Aus
Zum einmaligen Wischen bei ausge‐ schaltetem Scheibenwischer den
Hebel nach unten auf die Position 1x
drücken.
Page 85 of 277

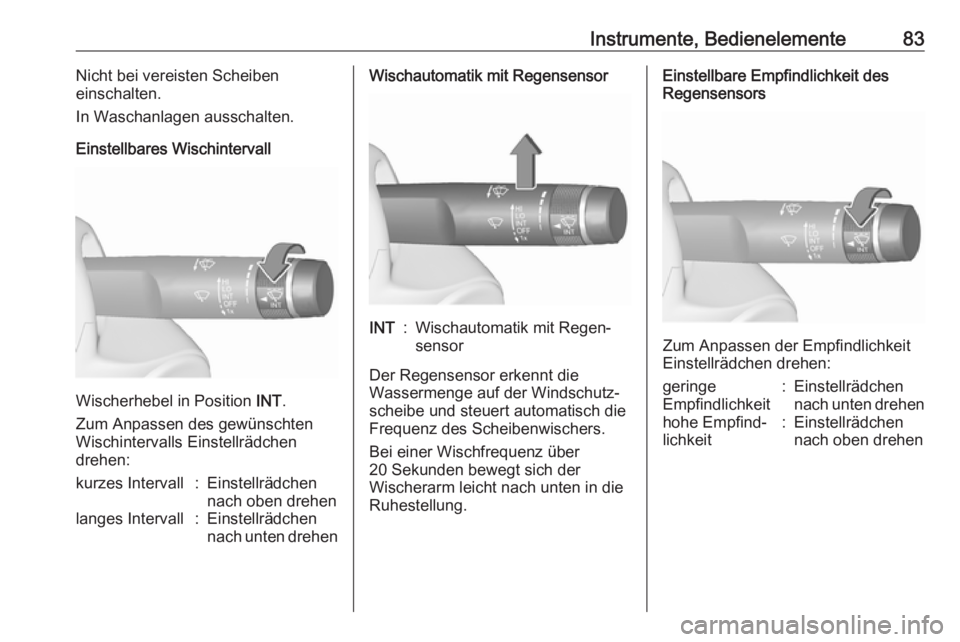

Instrumente, Bedienelemente83Nicht bei vereisten Scheiben
einschalten.
In Waschanlagen ausschalten.
Einstellbares Wischintervall
Wischerhebel in Position INT.
Zum Anpassen des gewünschten
Wischintervalls Einstellrädchen
drehen:
kurzes Intervall:Einstellrädchen
nach oben drehenlanges Intervall:Einstellrädchen
nach unten drehenWischautomatik mit RegensensorINT:Wischautomatik mit Regen‐
sensor
Der Regensensor erkennt die
Wassermenge auf der Windschutz‐
scheibe und steuert automatisch die Frequenz des Scheibenwischers.
Bei einer Wischfrequenz über
20 Sekunden bewegt sich der
Wischerarm leicht nach unten in die
Ruhestellung.
Einstellbare Empfindlichkeit des
Regensensors
Zum Anpassen der Empfindlichkeit
Einstellrädchen drehen:
geringe
Empfindlichkeit:Einstellrädchen
nach unten drehenhohe Empfind‐
lichkeit:Einstellrädchen
nach oben drehen
Page 86 of 277

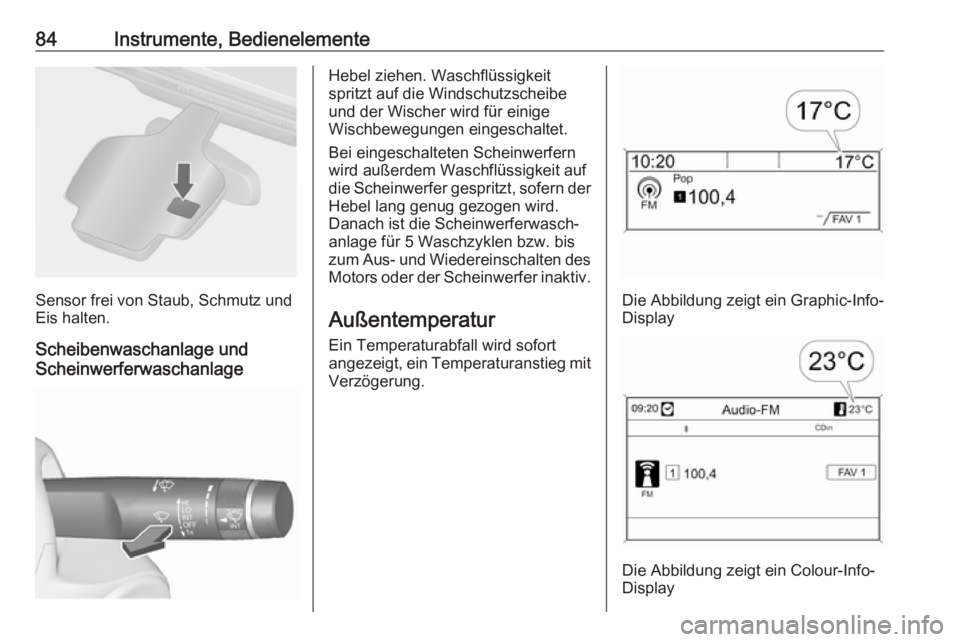

84Instrumente, Bedienelemente
Sensor frei von Staub, Schmutz und
Eis halten.
Scheibenwaschanlage und
Scheinwerferwaschanlage
Hebel ziehen. Waschflüssigkeit
spritzt auf die Windschutzscheibe
und der Wischer wird für einige
Wischbewegungen eingeschaltet.
Bei eingeschalteten Scheinwerfern
wird außerdem Waschflüssigkeit auf
die Scheinwerfer gespritzt, sofern der Hebel lang genug gezogen wird.
Danach ist die Scheinwerferwasch‐ anlage für 5 Waschzyklen bzw. bis
zum Aus- und Wiedereinschalten des
Motors oder der Scheinwerfer inaktiv.
Außentemperatur Ein Temperaturabfall wird sofort
angezeigt, ein Temperaturanstieg mit
Verzögerung.
Die Abbildung zeigt ein Graphic-Info-
Display
Die Abbildung zeigt ein Colour-Info-
Display
Page 87 of 277

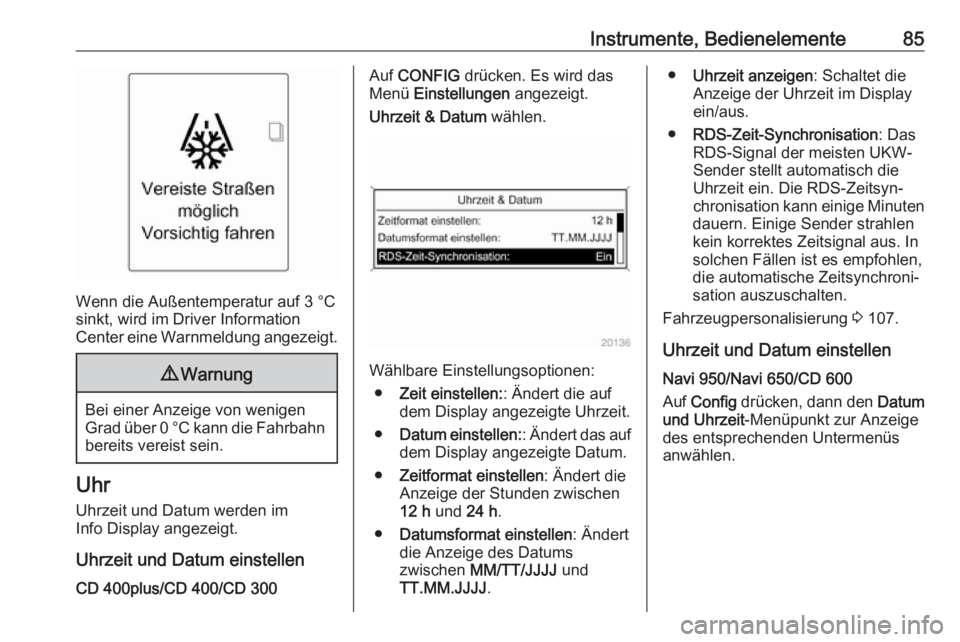

Instrumente, Bedienelemente85
Wenn die Außentemperatur auf 3 °Csinkt, wird im Driver Information
Center eine Warnmeldung angezeigt.
9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Uhrzeit und Datum werden im
Info Display angezeigt.
Uhrzeit und Datum einstellen CD 400plus/CD 400/CD 300
Auf CONFIG drücken. Es wird das
Menü Einstellungen angezeigt.
Uhrzeit & Datum wählen.
Wählbare Einstellungsoptionen:
● Zeit einstellen: : Ändert die auf
dem Display angezeigte Uhrzeit.
● Datum einstellen: : Ändert das auf
dem Display angezeigte Datum.
● Zeitformat einstellen : Ändert die
Anzeige der Stunden zwischen
12 h und 24 h.
● Datumsformat einstellen : Ändert
die Anzeige des Datums
zwischen MM/TT/JJJJ und
TT.MM.JJJJ .
●Uhrzeit anzeigen : Schaltet die
Anzeige der Uhrzeit im Display
ein/aus.
● RDS-Zeit-Synchronisation : Das
RDS-Signal der meisten UKW- Sender stellt automatisch die
Uhrzeit ein. Die RDS-Zeitsyn‐
chronisation kann einige Minuten
dauern. Einige Sender strahlen
kein korrektes Zeitsignal aus. In
solchen Fällen ist es empfohlen,
die automatische Zeitsynchroni‐
sation auszuschalten.
Fahrzeugpersonalisierung 3 107.
Uhrzeit und Datum einstellen
Navi 950/Navi 650/CD 600
Auf Config drücken, dann den Datum
und Uhrzeit -Menüpunkt zur Anzeige
des entsprechenden Untermenüs
anwählen.
Page 88 of 277

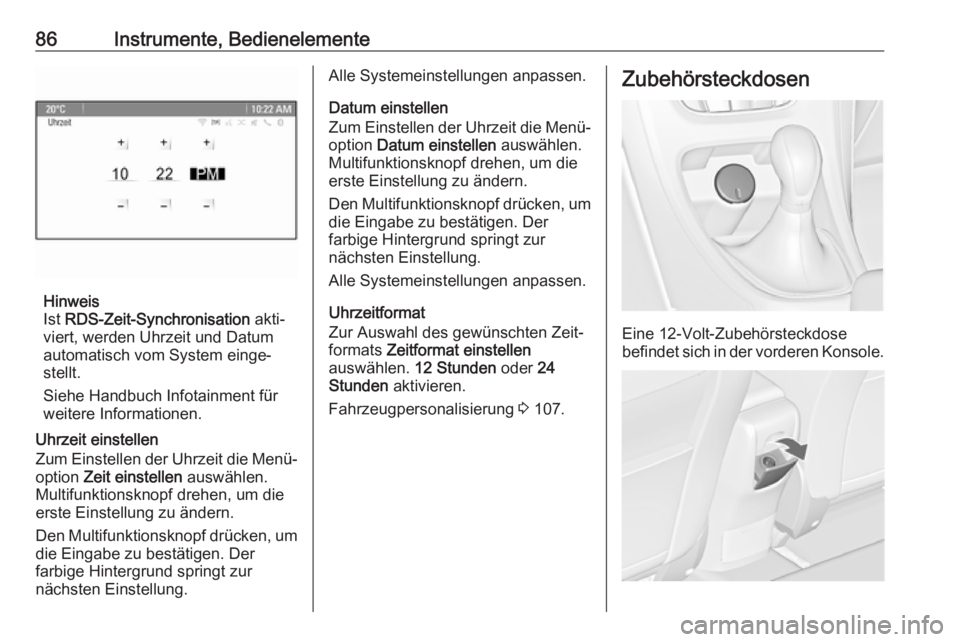

86Instrumente, Bedienelemente
Hinweis
Ist RDS-Zeit-Synchronisation akti‐
viert, werden Uhrzeit und Datum automatisch vom System einge‐
stellt.
Siehe Handbuch Infotainment für
weitere Informationen.
Uhrzeit einstellen
Zum Einstellen der Uhrzeit die Menü‐ option Zeit einstellen auswählen.
Multifunktionsknopf drehen, um die erste Einstellung zu ändern.
Den Multifunktionsknopf drücken, um die Eingabe zu bestätigen. Der
farbige Hintergrund springt zur
nächsten Einstellung.
Alle Systemeinstellungen anpassen.
Datum einstellen
Zum Einstellen der Uhrzeit die Menü‐ option Datum einstellen auswählen.
Multifunktionsknopf drehen, um die
erste Einstellung zu ändern.
Den Multifunktionsknopf drücken, um
die Eingabe zu bestätigen. Der
farbige Hintergrund springt zur
nächsten Einstellung.
Alle Systemeinstellungen anpassen.
Uhrzeitformat
Zur Auswahl des gewünschten Zeit‐
formats Zeitformat einstellen
auswählen. 12 Stunden oder 24
Stunden aktivieren.
Fahrzeugpersonalisierung 3 107.Zubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose
befindet sich in der vorderen Konsole.
Page 89 of 277

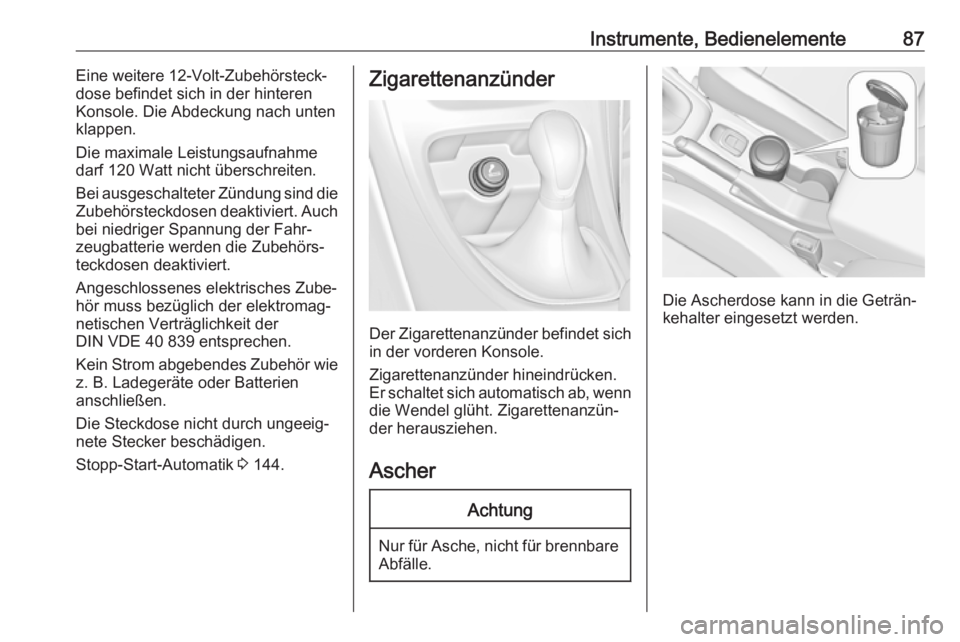

Instrumente, Bedienelemente87Eine weitere 12-Volt-Zubehörsteck‐
dose befindet sich in der hinteren Konsole. Die Abdeckung nach unten
klappen.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Bei ausgeschalteter Zündung sind die
Zubehörsteckdosen deaktiviert. Auch bei niedriger Spannung der Fahr‐
zeugbatterie werden die Zubehörs‐
teckdosen deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie
z. B. Ladegeräte oder Batterien
anschließen.
Die Steckdose nicht durch ungeeig‐
nete Stecker beschädigen.
Stopp-Start-Automatik 3 144.Zigarettenanzünder
Der Zigarettenanzünder befindet sich
in der vorderen Konsole.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
Ascher
Achtung
Nur für Asche, nicht für brennbare Abfälle.
Die Ascherdose kann in die Geträn‐
kehalter eingesetzt werden.
Page 90 of 277

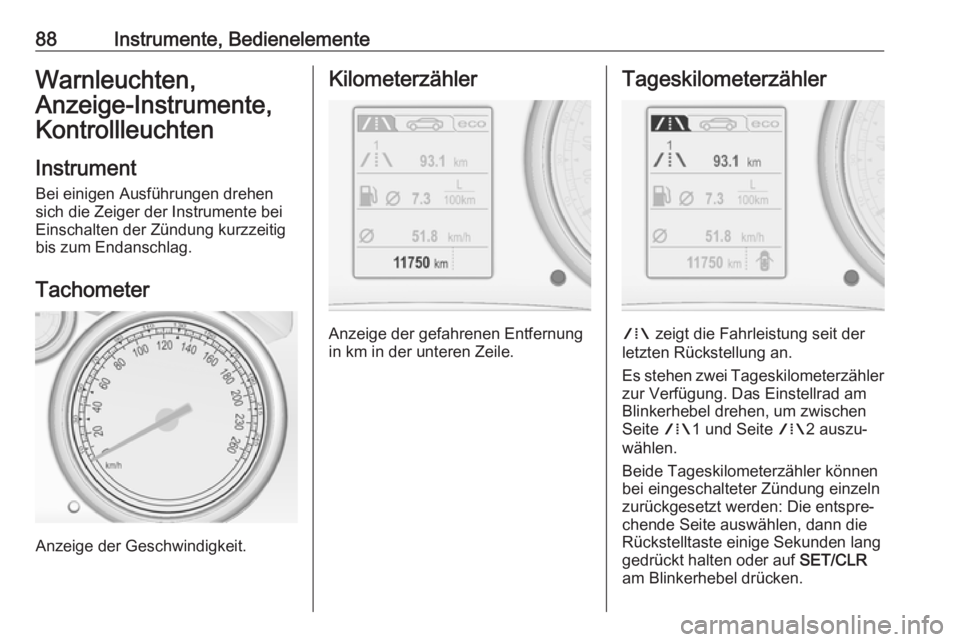

88Instrumente, BedienelementeWarnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument
Bei einigen Ausführungen drehen
sich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
Anzeige der gefahrenen Entfernung
in km in der unteren Zeile.
Tageskilometerzähler
W zeigt die Fahrleistung seit der
letzten Rückstellung an.
Es stehen zwei Tageskilometerzähler
zur Verfügung. Das Einstellrad am
Blinkerhebel drehen, um zwischen Seite W1 und Seite W2 auszu‐
wählen.
Beide Tageskilometerzähler können
bei eingeschalteter Zündung einzeln
zurückgesetzt werden: Die entspre‐
chende Seite auswählen, dann die
Rückstelltaste einige Sekunden lang
gedrückt halten oder auf SET/CLR
am Blinkerhebel drücken.
