OPEL CASCADA 2017 Ohjekirja (in Finnish)
Manufacturer: OPEL, Model Year: 2017, Model line: CASCADA, Model: OPEL CASCADA 2017Pages: 261, PDF Size: 7.66 MB

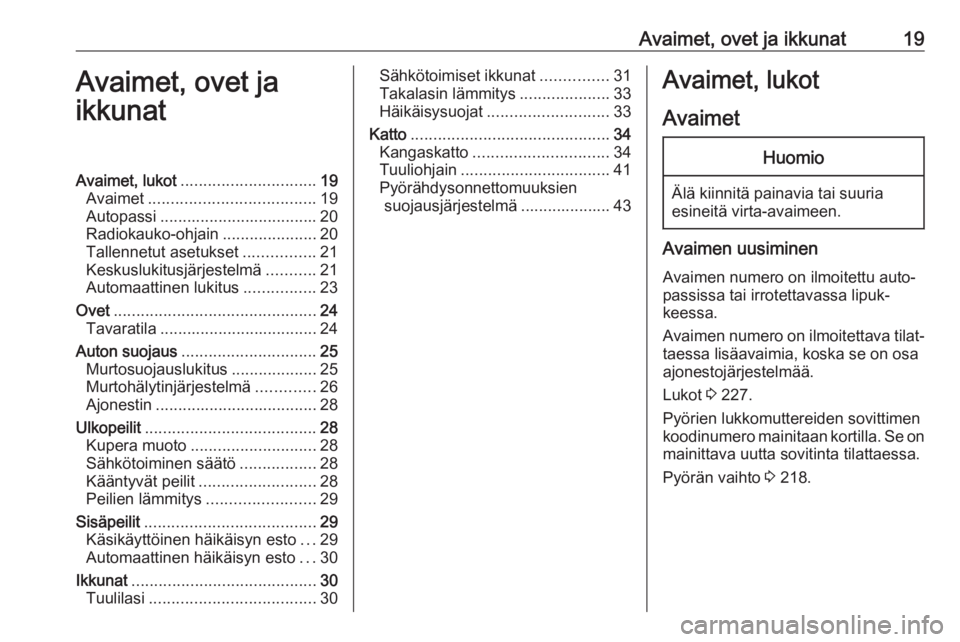

Page 21 of 261
Avaimet, ovet ja ikkunat19Avaimet, ovet ja
ikkunatAvaimet, lukot .............................. 19
Avaimet ..................................... 19
Autopassi ................................... 20
Radiokauko-ohjain .....................20
Tallennetut asetukset ................21
Keskuslukitusjärjestelmä ...........21
Automaattinen lukitus ................23
Ovet ............................................. 24
Tavaratila ................................... 24
Auton suojaus .............................. 25
Murtosuojauslukitus ...................25
Murtohälytinjärjestelmä .............26
Ajonestin .................................... 28
Ulkopeilit ...................................... 28
Kupera muoto ............................ 28
Sähkötoiminen säätö .................28
Kääntyvät peilit .......................... 28
Peilien lämmitys ........................29
Sisäpeilit ...................................... 29
Käsikäyttöinen häikäisyn esto ...29
Automaattinen häikäisyn esto ...30
Ikkunat ......................................... 30
Tuulilasi ..................................... 30Sähkötoimiset ikkunat...............31
Takalasin lämmitys ....................33
Häikäisysuojat ........................... 33
Katto ............................................ 34
Kangaskatto .............................. 34
Tuuliohjain ................................. 41
Pyörähdysonnettomuuksien suojausjärjestelmä .................... 43Avaimet, lukot
AvaimetHuomio
Älä kiinnitä painavia tai suuria
esineitä virta-avaimeen.
Avaimen uusiminen
Avaimen numero on ilmoitettu auto‐
passissa tai irrotettavassa lipuk‐
keessa.
Avaimen numero on ilmoitettava tilat‐ taessa lisäavaimia, koska se on osa
ajonestojärjestelmää.
Lukot 3 227.
Pyörien lukkomuttereiden sovittimen
koodinumero mainitaan kortilla. Se on
mainittava uutta sovitinta tilattaessa.
Pyörän vaihto 3 218.

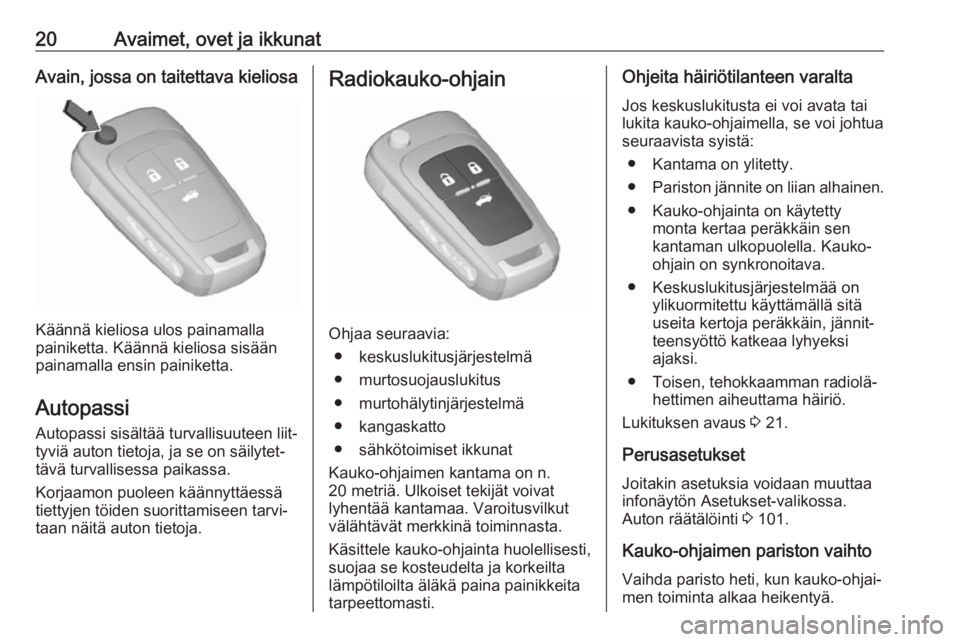

Page 22 of 261
20Avaimet, ovet ja ikkunatAvain, jossa on taitettava kieliosa
Käännä kieliosa ulos painamalla
painiketta. Käännä kieliosa sisään
painamalla ensin painiketta.
Autopassi
Autopassi sisältää turvallisuuteen liit‐
tyviä auton tietoja, ja se on säilytet‐
tävä turvallisessa paikassa.
Korjaamon puoleen käännyttäessä
tiettyjen töiden suorittamiseen tarvi‐
taan näitä auton tietoja.
Radiokauko-ohjain
Ohjaa seuraavia:
● keskuslukitusjärjestelmä
● murtosuojauslukitus
● murtohälytinjärjestelmä
● kangaskatto
● sähkötoimiset ikkunat
Kauko-ohjaimen kantama on n.
20 metriä. Ulkoiset tekijät voivat
lyhentää kantamaa. Varoitusvilkut
välähtävät merkkinä toiminnasta.
Käsittele kauko-ohjainta huolellisesti,
suojaa se kosteudelta ja korkeilta
lämpötiloilta äläkä paina painikkeita
tarpeettomasti.
Ohjeita häiriötilanteen varalta
Jos keskuslukitusta ei voi avata tai
lukita kauko-ohjaimella, se voi johtua
seuraavista syistä:
● Kantama on ylitetty.● Pariston jännite on liian alhainen.
● Kauko-ohjainta on käytetty monta kertaa peräkkäin sen
kantaman ulkopuolella. Kauko- ohjain on synkronoitava.
● Keskuslukitusjärjestelmää on ylikuormitettu käyttämällä sitä
useita kertoja peräkkäin, jännit‐
teensyöttö katkeaa lyhyeksi
ajaksi.
● Toisen, tehokkaamman radiolä‐ hettimen aiheuttama häiriö.
Lukituksen avaus 3 21.
Perusasetukset Joitakin asetuksia voidaan muuttaainfonäytön Asetukset-valikossa.
Auton räätälöinti 3 101.
Kauko-ohjaimen pariston vaihto Vaihda paristo heti, kun kauko-ohjai‐
men toiminta alkaa heikentyä.

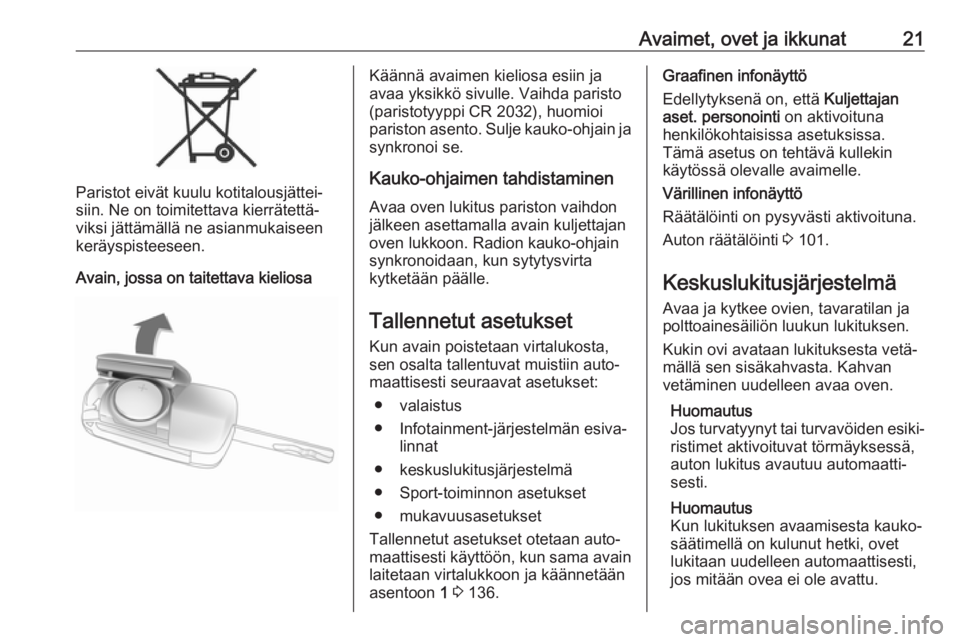

Page 23 of 261
Avaimet, ovet ja ikkunat21
Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseen keräyspisteeseen.
Avain, jossa on taitettava kieliosa
Käännä avaimen kieliosa esiin ja
avaa yksikkö sivulle. Vaihda paristo
(paristotyyppi CR 2032), huomioi
pariston asento. Sulje kauko-ohjain ja synkronoi se.
Kauko-ohjaimen tahdistaminen
Avaa oven lukitus pariston vaihdon
jälkeen asettamalla avain kuljettajan oven lukkoon. Radion kauko-ohjain
synkronoidaan, kun sytytysvirta
kytketään päälle.
Tallennetut asetukset Kun avain poistetaan virtalukosta,
sen osalta tallentuvat muistiin auto‐
maattisesti seuraavat asetukset:
● valaistus
● Infotainment-järjestelmän esiva‐ linnat
● keskuslukitusjärjestelmä
● Sport-toiminnon asetukset
● mukavuusasetukset
Tallennetut asetukset otetaan auto‐
maattisesti käyttöön, kun sama avain
laitetaan virtalukkoon ja käännetään
asentoon 1 3 136.Graafinen infonäyttö
Edellytyksenä on, että Kuljettajan
aset. personointi on aktivoituna
henkilökohtaisissa asetuksissa.
Tämä asetus on tehtävä kullekin
käytössä olevalle avaimelle.
Värillinen infonäyttö
Räätälöinti on pysyvästi aktivoituna.
Auton räätälöinti 3 101.
Keskuslukitusjärjestelmä
Avaa ja kytkee ovien, tavaratilan ja
polttoainesäiliön luukun lukituksen.
Kukin ovi avataan lukituksesta vetä‐
mällä sen sisäkahvasta. Kahvan
vetäminen uudelleen avaa oven.
Huomautus
Jos turvatyynyt tai turvavöiden esiki‐ ristimet aktivoituvat törmäyksessä,
auton lukitus avautuu automaatti‐
sesti.
Huomautus
Kun lukituksen avaamisesta kauko‐ säätimellä on kulunut hetki, ovet
lukitaan uudelleen automaattisesti,
jos mitään ovea ei ole avattu.

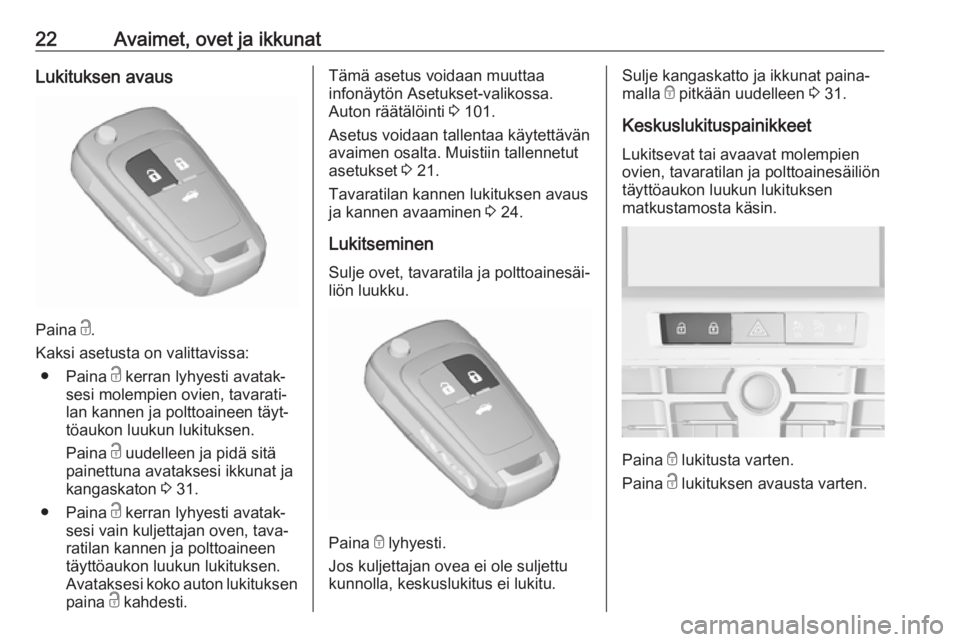

Page 24 of 261
22Avaimet, ovet ja ikkunatLukituksen avaus
Paina c.
Kaksi asetusta on valittavissa: ● Paina c kerran lyhyesti avatak‐
sesi molempien ovien, tavarati‐
lan kannen ja polttoaineen täyt‐
töaukon luukun lukituksen.
Paina c uudelleen ja pidä sitä
painettuna avataksesi ikkunat ja kangaskaton 3 31.
● Paina c kerran lyhyesti avatak‐
sesi vain kuljettajan oven, tava‐
ratilan kannen ja polttoaineen
täyttöaukon luukun lukituksen.
Avataksesi koko auton lukituksen
paina c kahdesti.
Tämä asetus voidaan muuttaa
infonäytön Asetukset-valikossa.
Auton räätälöinti 3 101.
Asetus voidaan tallentaa käytettävän
avaimen osalta. Muistiin tallennetut
asetukset 3 21.
Tavaratilan kannen lukituksen avaus
ja kannen avaaminen 3 24.
Lukitseminen Sulje ovet, tavaratila ja polttoainesäi‐
liön luukku.
Paina e lyhyesti.
Jos kuljettajan ovea ei ole suljettu
kunnolla, keskuslukitus ei lukitu.
Sulje kangaskatto ja ikkunat paina‐
malla e pitkään uudelleen 3 31.
Keskuslukituspainikkeet Lukitsevat tai avaavat molempien
ovien, tavaratilan ja polttoainesäiliön
täyttöaukon luukun lukituksen
matkustamosta käsin.
Paina e lukitusta varten.
Paina c lukituksen avausta varten.

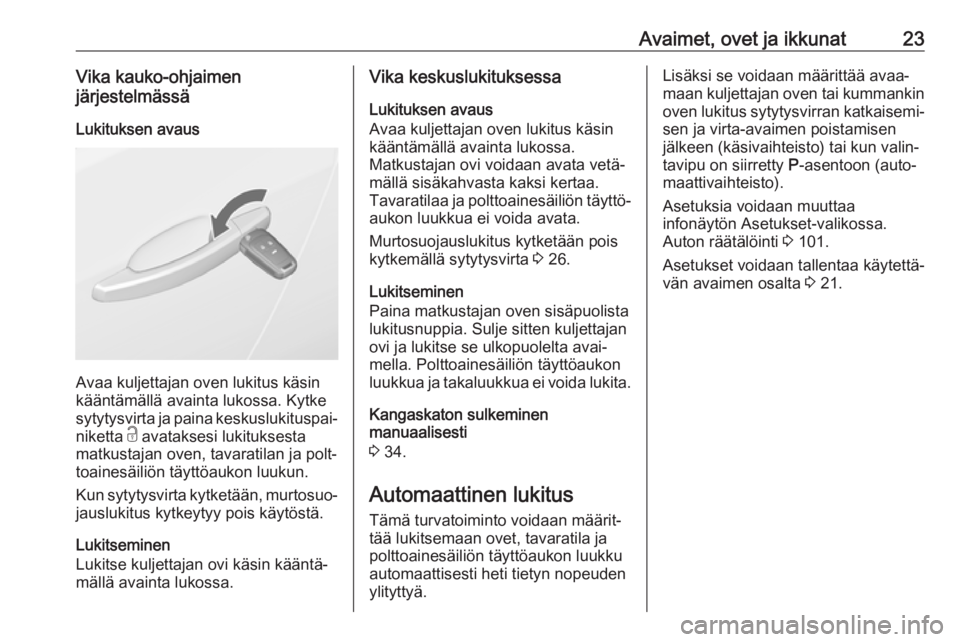

Page 25 of 261
Avaimet, ovet ja ikkunat23Vika kauko-ohjaimen
järjestelmässä
Lukituksen avaus
Avaa kuljettajan oven lukitus käsin
kääntämällä avainta lukossa. Kytke
sytytysvirta ja paina keskuslukituspai‐
niketta c avataksesi lukituksesta
matkustajan oven, tavaratilan ja polt‐ toainesäiliön täyttöaukon luukun.
Kun sytytysvirta kytketään, murtosuo‐
jauslukitus kytkeytyy pois käytöstä.
Lukitseminen
Lukitse kuljettajan ovi käsin kääntä‐
mällä avainta lukossa.
Vika keskuslukituksessa
Lukituksen avaus
Avaa kuljettajan oven lukitus käsin kääntämällä avainta lukossa.
Matkustajan ovi voidaan avata vetä‐
mällä sisäkahvasta kaksi kertaa. Tavaratilaa ja polttoainesäiliön täyttö‐
aukon luukkua ei voida avata.
Murtosuojauslukitus kytketään pois
kytkemällä sytytysvirta 3 26.
Lukitseminen
Paina matkustajan oven sisäpuolista
lukitusnuppia. Sulje sitten kuljettajan
ovi ja lukitse se ulkopuolelta avai‐
mella. Polttoainesäiliön täyttöaukon
luukkua ja takaluukkua ei voida lukita.
Kangaskaton sulkeminen
manuaalisesti
3 34.
Automaattinen lukitus
Tämä turvatoiminto voidaan määrit‐
tää lukitsemaan ovet, tavaratila ja
polttoainesäiliön täyttöaukon luukku
automaattisesti heti tietyn nopeuden
ylityttyä.Lisäksi se voidaan määrittää avaa‐
maan kuljettajan oven tai kummankin oven lukitus sytytysvirran katkaisemi‐
sen ja virta-avaimen poistamisen
jälkeen (käsivaihteisto) tai kun valin‐
tavipu on siirretty P-asentoon (auto‐
maattivaihteisto).
Asetuksia voidaan muuttaa
infonäytön Asetukset-valikossa.
Auton räätälöinti 3 101.
Asetukset voidaan tallentaa käytettä‐
vän avaimen osalta 3 21.

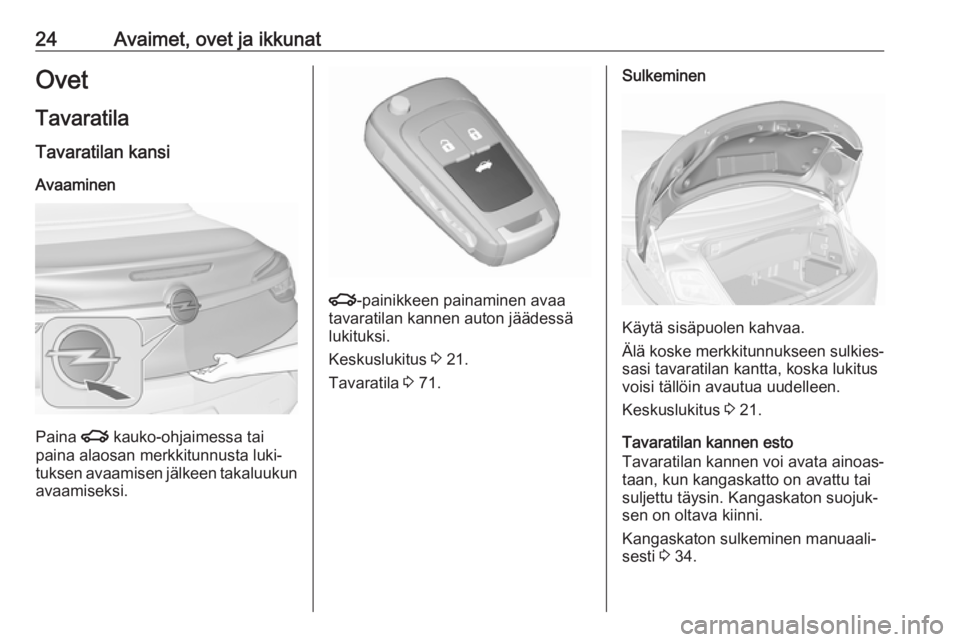

Page 26 of 261
24Avaimet, ovet ja ikkunatOvet
Tavaratila
Tavaratilan kansi
Avaaminen
Paina x kauko-ohjaimessa tai
paina alaosan merkkitunnusta luki‐
tuksen avaamisen jälkeen takaluukun avaamiseksi.
x -painikkeen painaminen avaa
tavaratilan kannen auton jäädessä
lukituksi.
Keskuslukitus 3 21.
Tavaratila 3 71.
Sulkeminen
Käytä sisäpuolen kahvaa.
Älä koske merkkitunnukseen sulkies‐
sasi tavaratilan kantta, koska lukitus
voisi tällöin avautua uudelleen.
Keskuslukitus 3 21.
Tavaratilan kannen esto
Tavaratilan kannen voi avata ainoas‐
taan, kun kangaskatto on avattu tai
suljettu täysin. Kangaskaton suojuk‐
sen on oltava kiinni.
Kangaskaton sulkeminen manuaali‐
sesti 3 34.
Page 27 of 261
Avaimet, ovet ja ikkunat25Kangaskaton toiminnan estyminen
Kangaskattoa voi käyttää ainoastaan tavaratilan kannen ollessa suljettuna.
Tavaratilan kannen käyttämistä
koskevia yleisiä vihjeitä9 Vaara
Älä aja tavaratilan kansi auki tai
raollaan esimerkiksi pitkiä tava‐
roita kuljettaessasi, koska myrkyl‐
lisiä pakokaasuja, joita ei voi
nähdä eikä haistaa, voi tällöin
päästä auton sisään. Seurauk‐
sena voi olla tajuttomuus ja jopa
kuolema.
Huomio
Ennen kuin avaat tavaratilan
kannen, tarkista onko sen yläpuo‐
lella esteitä, esimerkiksi autotallin
ovi, jotta tavaratilan kansi ei vauri‐
oidu. Tarkista aina avautumistila
tavaratilan kannen yläpuolella ja
takana.
Huomautus
Jotkin tavaratilan kanteen asennetut painavat lisävarusteet voivat saada
aikaan sen, ettei kansi pysy enää auki.Auton suojaus
Murtosuojauslukitus9 Varoitus
Älä kytke toimintaan, jos auton
sisällä on ihmisiä! Murtosuojausta
ei voi avata sisäpuolelta.
Järjestelmä kytkee ovet takalukkoon.
Ovien on oltava kiinni, koska muuten
järjestelmää ei voida aktivoida.
Avattaessa auton lukitus mekaaninen
murtosuojauslukitus kytkeytyy pois. Tämä ei ole mahdollista keskusluki‐
tuspainikkeen avulla.

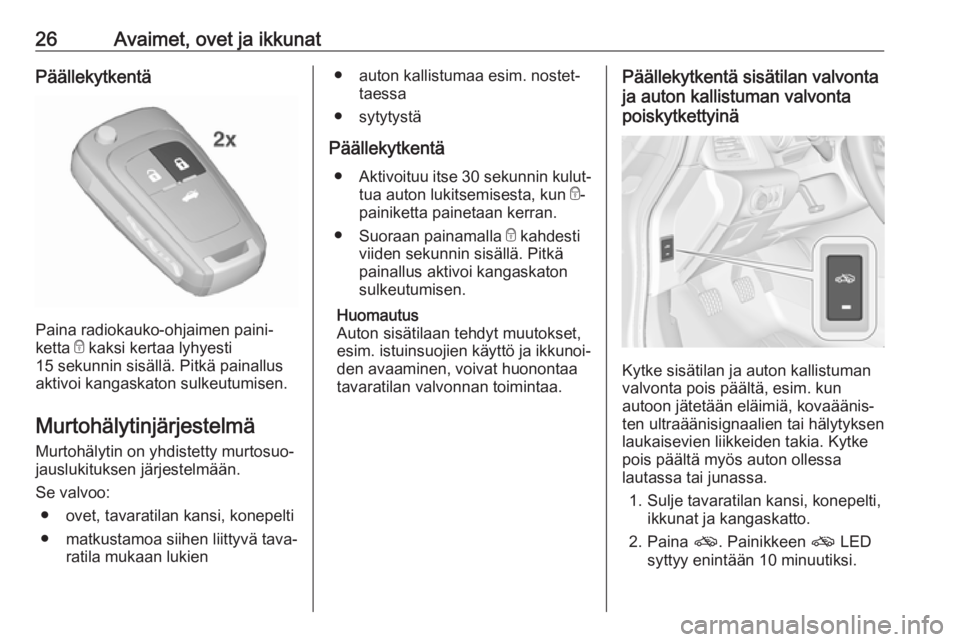

Page 28 of 261
26Avaimet, ovet ja ikkunatPäällekytkentä
Paina radiokauko-ohjaimen paini‐
ketta e kaksi kertaa lyhyesti
15 sekunnin sisällä. Pitkä painallus
aktivoi kangaskaton sulkeutumisen.
Murtohälytinjärjestelmä Murtohälytin on yhdistetty murtosuo‐
jauslukituksen järjestelmään.
Se valvoo: ● ovet, tavaratilan kansi, konepelti
● matkustamoa siihen liittyvä tava‐ ratila mukaan lukien
● auton kallistumaa esim. nostet‐taessa
● sytytystä
Päällekytkentä ● Aktivoituu itse 30 sekunnin kulut‐
tua auton lukitsemisesta, kun e-
painiketta painetaan kerran.
● Suoraan painamalla e kahdesti
viiden sekunnin sisällä. Pitkä
painallus aktivoi kangaskaton
sulkeutumisen.
Huomautus
Auton sisätilaan tehdyt muutokset,
esim. istuinsuojien käyttö ja ikkunoi‐
den avaaminen, voivat huonontaa
tavaratilan valvonnan toimintaa.Päällekytkentä sisätilan valvonta
ja auton kallistuman valvonta
poiskytkettyinä
Kytke sisätilan ja auton kallistuman
valvonta pois päältä, esim. kun
autoon jätetään eläimiä, kovaäänis‐ ten ultraäänisignaalien tai hälytyksen
laukaisevien liikkeiden takia. Kytke
pois päältä myös auton ollessa
lautassa tai junassa.
1. Sulje tavaratilan kansi, konepelti, ikkunat ja kangaskatto.
2. Paina o. Painikkeen o LED
syttyy enintään 10 minuutiksi.
Page 29 of 261

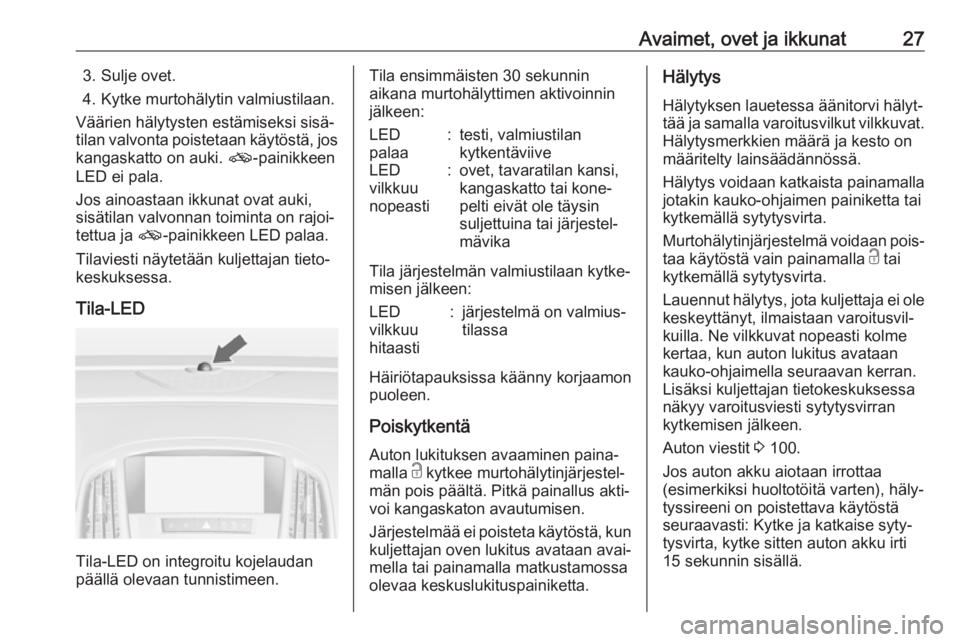

Avaimet, ovet ja ikkunat273. Sulje ovet.
4. Kytke murtohälytin valmiustilaan.
Väärien hälytysten estämiseksi sisä‐
tilan valvonta poistetaan käytöstä, jos
kangaskatto on auki. o-painikkeen
LED ei pala.
Jos ainoastaan ikkunat ovat auki,
sisätilan valvonnan toiminta on rajoi‐
tettua ja o-painikkeen LED palaa.
Tilaviesti näytetään kuljettajan tieto‐
keskuksessa.
Tila-LED
Tila-LED on integroitu kojelaudan
päällä olevaan tunnistimeen.
Tila ensimmäisten 30 sekunnin
aikana murtohälyttimen aktivoinnin
jälkeen:LED
palaa:testi, valmiustilan
kytkentäviiveLED
vilkkuu
nopeasti:ovet, tavaratilan kansi,
kangaskatto tai kone‐
pelti eivät ole täysin
suljettuina tai järjestel‐
mävika
Tila järjestelmän valmiustilaan kytke‐
misen jälkeen:
LED
vilkkuu
hitaasti:järjestelmä on valmius‐
tilassa
Häiriötapauksissa käänny korjaamon
puoleen.
Poiskytkentä
Auton lukituksen avaaminen paina‐
malla c kytkee murtohälytinjärjestel‐
män pois päältä. Pitkä painallus akti‐ voi kangaskaton avautumisen.
Järjestelmää ei poisteta käytöstä, kun
kuljettajan oven lukitus avataan avai‐
mella tai painamalla matkustamossa
olevaa keskuslukituspainiketta.
Hälytys
Hälytyksen lauetessa äänitorvi hälyt‐tää ja samalla varoitusvilkut vilkkuvat.
Hälytysmerkkien määrä ja kesto on
määritelty lainsäädännössä.
Hälytys voidaan katkaista painamalla jotakin kauko-ohjaimen painiketta tai
kytkemällä sytytysvirta.
Murtohälytinjärjestelmä voidaan pois‐ taa käytöstä vain painamalla c tai
kytkemällä sytytysvirta.
Lauennut hälytys, jota kuljettaja ei ole
keskeyttänyt, ilmaistaan varoitusvil‐
kuilla. Ne vilkkuvat nopeasti kolme
kertaa, kun auton lukitus avataan
kauko-ohjaimella seuraavan kerran.
Lisäksi kuljettajan tietokeskuksessa
näkyy varoitusviesti sytytysvirran
kytkemisen jälkeen.
Auton viestit 3 100.
Jos auton akku aiotaan irrottaa
(esimerkiksi huoltotöitä varten), häly‐
tyssireeni on poistettava käytöstä
seuraavasti: Kytke ja katkaise syty‐
tysvirta, kytke sitten auton akku irti
15 sekunnin sisällä.
Page 30 of 261

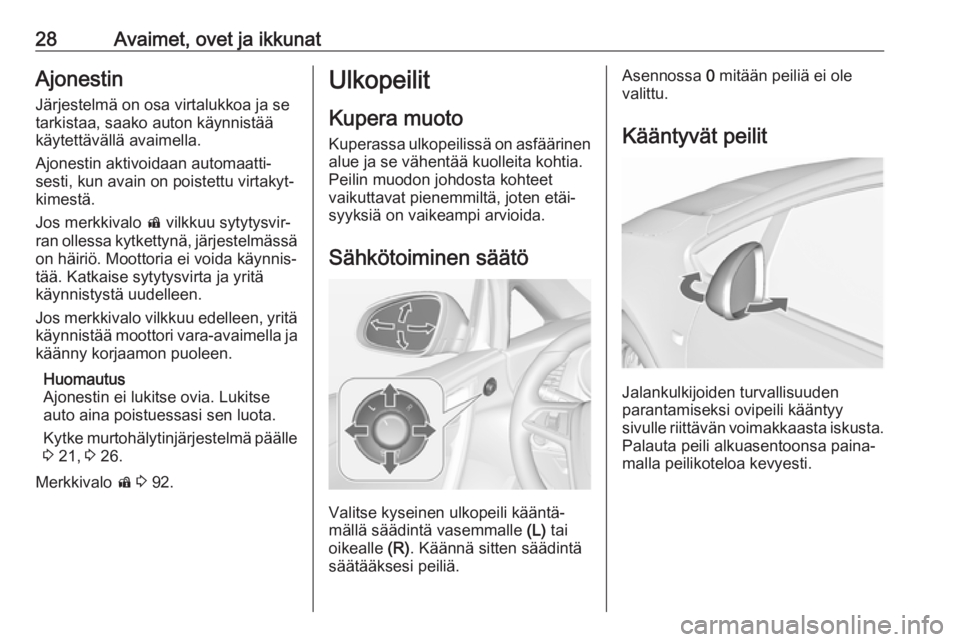

28Avaimet, ovet ja ikkunatAjonestin
Järjestelmä on osa virtalukkoa ja se
tarkistaa, saako auton käynnistää
käytettävällä avaimella.
Ajonestin aktivoidaan automaatti‐
sesti, kun avain on poistettu virtakyt‐
kimestä.
Jos merkkivalo d vilkkuu sytytysvir‐
ran ollessa kytkettynä, järjestelmässä on häiriö. Moottoria ei voida käynnis‐
tää. Katkaise sytytysvirta ja yritä
käynnistystä uudelleen.
Jos merkkivalo vilkkuu edelleen, yritä
käynnistää moottori vara-avaimella ja
käänny korjaamon puoleen.
Huomautus
Ajonestin ei lukitse ovia. Lukitse auto aina poistuessasi sen luota.
Kytke murtohälytinjärjestelmä päälle 3 21, 3 26.
Merkkivalo d 3 92.Ulkopeilit
Kupera muoto
Kuperassa ulkopeilissä on asfäärinen
alue ja se vähentää kuolleita kohtia.
Peilin muodon johdosta kohteet
vaikuttavat pienemmiltä, joten etäi‐
syyksiä on vaikeampi arvioida.
Sähkötoiminen säätö
Valitse kyseinen ulkopeili kääntä‐
mällä säädintä vasemmalle (L) tai
oikealle (R). Käännä sitten säädintä
säätääksesi peiliä.
Asennossa 0 mitään peiliä ei ole
valittu.
Kääntyvät peilit
Jalankulkijoiden turvallisuuden
parantamiseksi ovipeili kääntyy
sivulle riittävän voimakkaasta iskusta. Palauta peili alkuasentoonsa paina‐
malla peilikoteloa kevyesti.
