Page 41 of 261

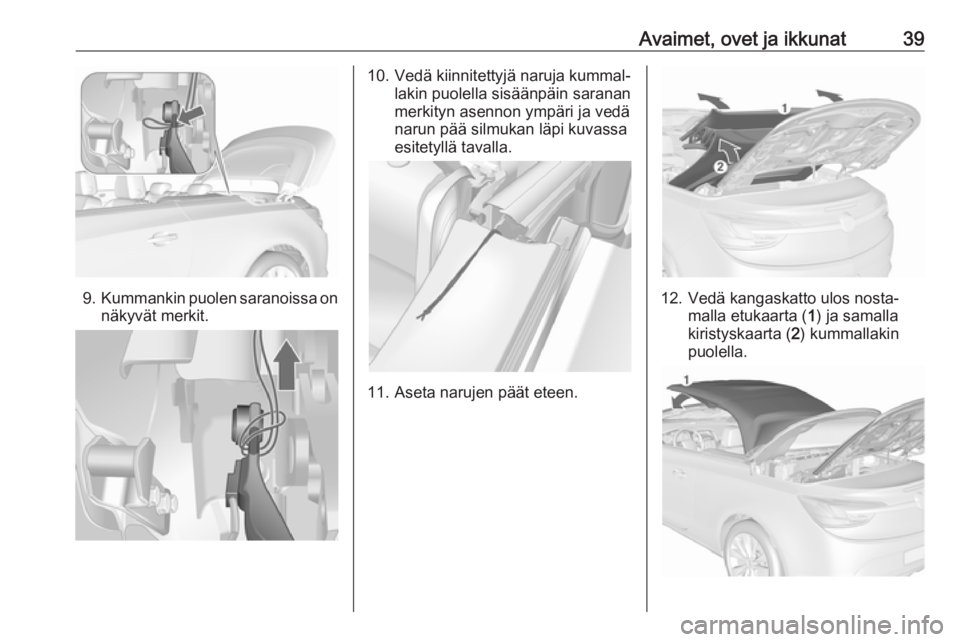

Avaimet, ovet ja ikkunat39
9.Kummankin puolen saranoissa on
näkyvät merkit.
10. Vedä kiinnitettyjä naruja kummal‐ lakin puolella sisäänpäin saranan
merkityn asennon ympäri ja vedä
narun pää silmukan läpi kuvassa
esitetyllä tavalla.
11. Aseta narujen päät eteen.
12. Vedä kangaskatto ulos nosta‐ malla etukaarta ( 1) ja samalla
kiristyskaarta ( 2) kummallakin
puolella.
Page 42 of 261
40Avaimet, ovet ja ikkunat13.Siirrä etukaari ( 1) tuulilasin kehyk‐
selle.
14. Poista tuulilasin kehyksen verhouksen pieni suojus suojuk‐
sen syvennykseen työnnetyllä
ruuvitaltalla.
15. Aseta 6 mm:n kuusiokoloavain salpaan ja lukitse salpa kääntä‐
mällä kuusiokoloruuvia myötäpäi‐
vään ääriasentoonsa.
16. Nosta kangaskaton kiristyskaarta (2 ) kummaltakin puolelta. Nosta
kangaskaton suojus ylös työntä‐
mällä hitaasti noin puoliväliin
nostettuun asentoon ja anna sen
liukua suljettuun asentoon.
17. Laske kangaskaton kiristyskaari (2 ) alas.
Huomautus
Tässä asennossa auton voi ajaa
korjaamoon kangaskaton korjautta‐
mista varten. Kangaskatto ei ole
täysin vesitiivis eikä sitä ole lukittu
takaa.
Voit lukita kangaskaton täysin teke‐
mällä seuraavan vaiheen.18. Paina kiristyskaarta lujasti alas kummaltakin puolelta. Vedä
samalla narun silmukasta ruuvi‐
taltalla hitaasti ja jatkuvasti eteen‐
päin. Voit tukea itseäsi toisella
kädellä oven karmiin. Lukitse
kangaskatto takaa tekemällä
tämä kummallakin puolella.
Tavaratilan kannen voi taas avata
viimeisen vaiheen jälkeen. Anna
korjaamon poistaa narut.
Kangaskattoa ei saa avata narujen
ollessa kiinni.
Page 43 of 261
Avaimet, ovet ja ikkunat41Tuuliohjain
Takaistuinten selkänojien takana
olevassa pussissa on kaksi tuuliohja‐ inta. Taita takaselkänojat alas
3 71, avaa tarranauhakiinnittimet ja
siirrä pussi pois syvennyksestä.
● Pienen tuuliohjaimen voi sijoittaa
takaistuinten pääntukien väliin.
● Suuren tuuliohjaimen voi sijoittaa
etuistuinten väliin.
Älä aseta esineitä tuuliohjaimen
päälle.
Kangaskatto on avattava tuuliohjain‐
ten asentamista varten.
Pienen tuuliohjaimen
asentaminen
● Taita vasen takaselkänoja alas 3 71.
● Poista takaistuinten pääntukien
välisen ohjaimen suojus vetä‐
mällä sitä vasemmalle kohti
auton sivua.
● Aseta tuuliohjaimen sovitin jalus‐
tansa kanssa ohjaimen vastak‐
kaiseen syvennykseen.
● Vedä tuuliohjainta ohjaimessa oikealle kohti auton oikeata
sivua, kunnes se lukittuu.
● Nosta takaselkänoja.
Poista tuuliohjain vastakkaisessa
järjestyksessä.
Suuren tuuliohjaimen
asentaminen
● Poista tuuliohjain laukusta.
Page 44 of 261

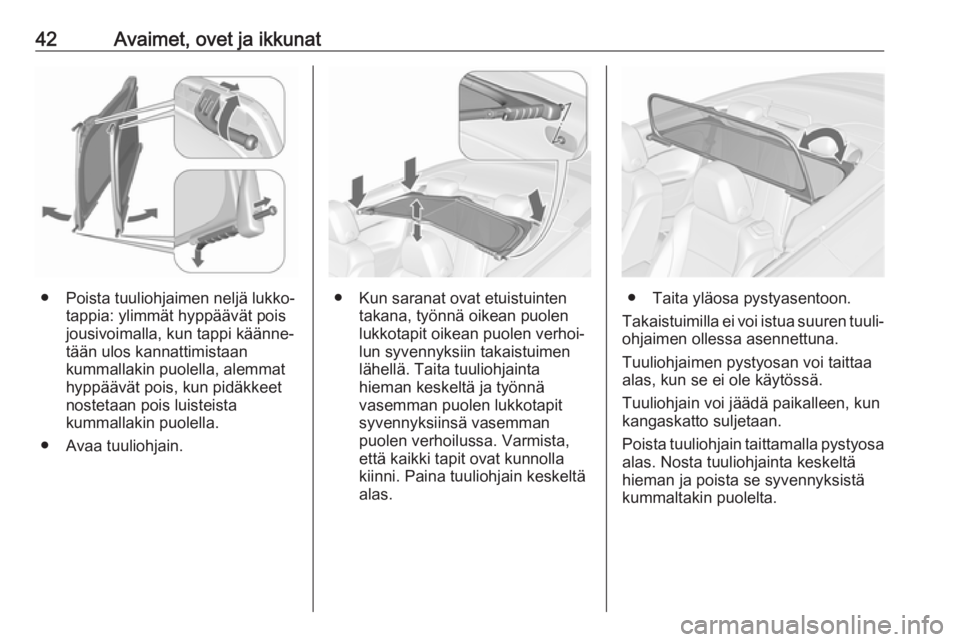

42Avaimet, ovet ja ikkunat
● Poista tuuliohjaimen neljä lukko‐tappia: ylimmät hyppäävät pois
jousivoimalla, kun tappi käänne‐
tään ulos kannattimistaan
kummallakin puolella, alemmat
hyppäävät pois, kun pidäkkeet
nostetaan pois luisteista
kummallakin puolella.
● Avaa tuuliohjain.● Kun saranat ovat etuistuinten takana, työnnä oikean puolen
lukkotapit oikean puolen verhoi‐
lun syvennyksiin takaistuimen
lähellä. Taita tuuliohjainta
hieman keskeltä ja työnnä
vasemman puolen lukkotapit
syvennyksiinsä vasemman
puolen verhoilussa. Varmista, että kaikki tapit ovat kunnolla
kiinni. Paina tuuliohjain keskeltä
alas.● Taita yläosa pystyasentoon.
Takaistuimilla ei voi istua suuren tuuli‐
ohjaimen ollessa asennettuna.
Tuuliohjaimen pystyosan voi taittaa
alas, kun se ei ole käytössä.
Tuuliohjain voi jäädä paikalleen, kun
kangaskatto suljetaan.
Poista tuuliohjain taittamalla pystyosa alas. Nosta tuuliohjainta keskeltä
hieman ja poista se syvennyksistä
kummaltakin puolelta.
Page 45 of 261

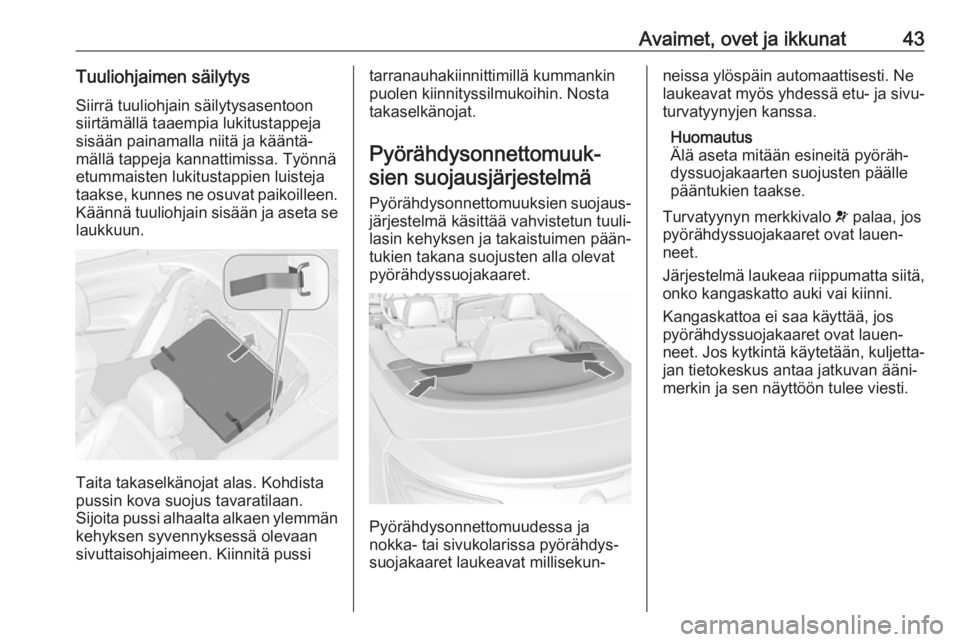

Avaimet, ovet ja ikkunat43Tuuliohjaimen säilytysSiirrä tuuliohjain säilytysasentoon
siirtämällä taaempia lukitustappeja
sisään painamalla niitä ja kääntä‐
mällä tappeja kannattimissa. Työnnä
etummaisten lukitustappien luisteja
taakse, kunnes ne osuvat paikoilleen.
Käännä tuuliohjain sisään ja aseta se laukkuun.
Taita takaselkänojat alas. Kohdista
pussin kova suojus tavaratilaan.
Sijoita pussi alhaalta alkaen ylemmän kehyksen syvennyksessä olevaan
sivuttaisohjaimeen. Kiinnitä pussi
tarranauhakiinnittimillä kummankin
puolen kiinnityssilmukoihin. Nosta
takaselkänojat.
Pyörähdysonnettomuuk‐
sien suojausjärjestelmä
Pyörähdysonnettomuuksien suojaus‐
järjestelmä käsittää vahvistetun tuuli‐
lasin kehyksen ja takaistuimen pään‐
tukien takana suojusten alla olevat
pyörähdyssuojakaaret.
Pyörähdysonnettomuudessa ja
nokka- tai sivukolarissa pyörähdys‐
suojakaaret laukeavat millisekun‐
neissa ylöspäin automaattisesti. Ne
laukeavat myös yhdessä etu- ja sivu‐ turvatyynyjen kanssa.
Huomautus
Älä aseta mitään esineitä pyöräh‐
dyssuojakaarten suojusten päälle
pääntukien taakse.
Turvatyynyn merkkivalo v palaa, jos
pyörähdyssuojakaaret ovat lauen‐
neet.
Järjestelmä laukeaa riippumatta siitä,
onko kangaskatto auki vai kiinni.
Kangaskattoa ei saa käyttää, jos
pyörähdyssuojakaaret ovat lauen‐
neet. Jos kytkintä käytetään, kuljetta‐
jan tietokeskus antaa jatkuvan ääni‐
merkin ja sen näyttöön tulee viesti.
Page 46 of 261

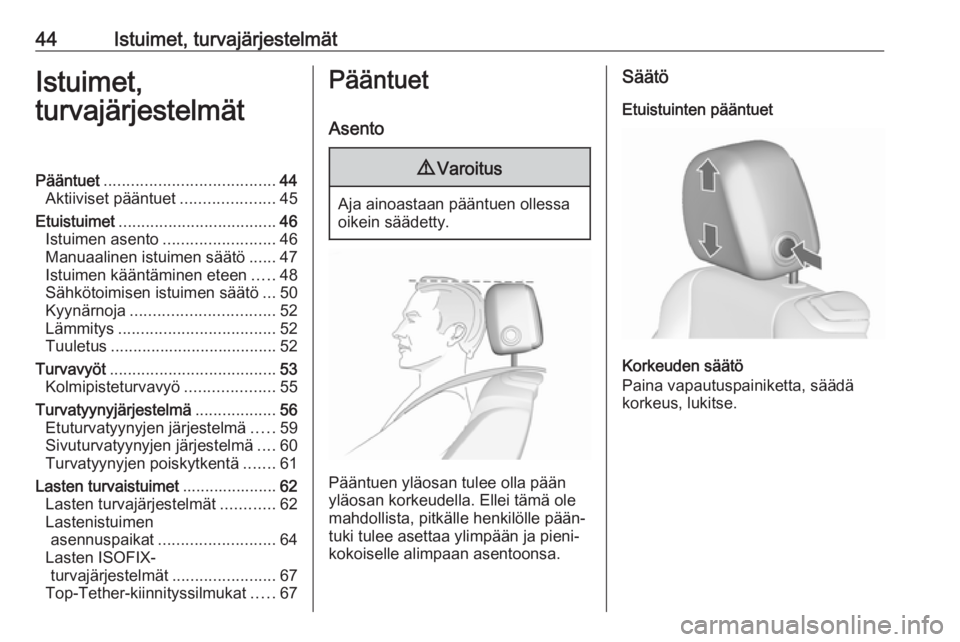

44Istuimet, turvajärjestelmätIstuimet,
turvajärjestelmätPääntuet ...................................... 44
Aktiiviset pääntuet .....................45
Etuistuimet ................................... 46
Istuimen asento ......................... 46
Manuaalinen istuimen säätö ......47
Istuimen kääntäminen eteen .....48
Sähkötoimisen istuimen säätö ...50
Kyynärnoja ................................ 52
Lämmitys ................................... 52
Tuuletus ..................................... 52
Turvavyöt ..................................... 53
Kolmipisteturvavyö ....................55
Turvatyynyjärjestelmä ..................56
Etuturvatyynyjen järjestelmä .....59
Sivuturvatyynyjen järjestelmä ....60
Turvatyynyjen poiskytkentä .......61
Lasten turvaistuimet .....................62
Lasten turvajärjestelmät ............62
Lastenistuimen asennuspaikat .......................... 64
Lasten ISOFIX- turvajärjestelmät .......................67
Top-Tether-kiinnityssilmukat .....67Pääntuet
Asento9 Varoitus
Aja ainoastaan pääntuen ollessa
oikein säädetty.
Pääntuen yläosan tulee olla pään
yläosan korkeudella. Ellei tämä ole
mahdollista, pitkälle henkilölle pään‐
tuki tulee asettaa ylimpään ja pieni‐
kokoiselle alimpaan asentoonsa.
Säätö
Etuistuinten pääntuet
Korkeuden säätö
Paina vapautuspainiketta, säädä
korkeus, lukitse.
Page 47 of 261

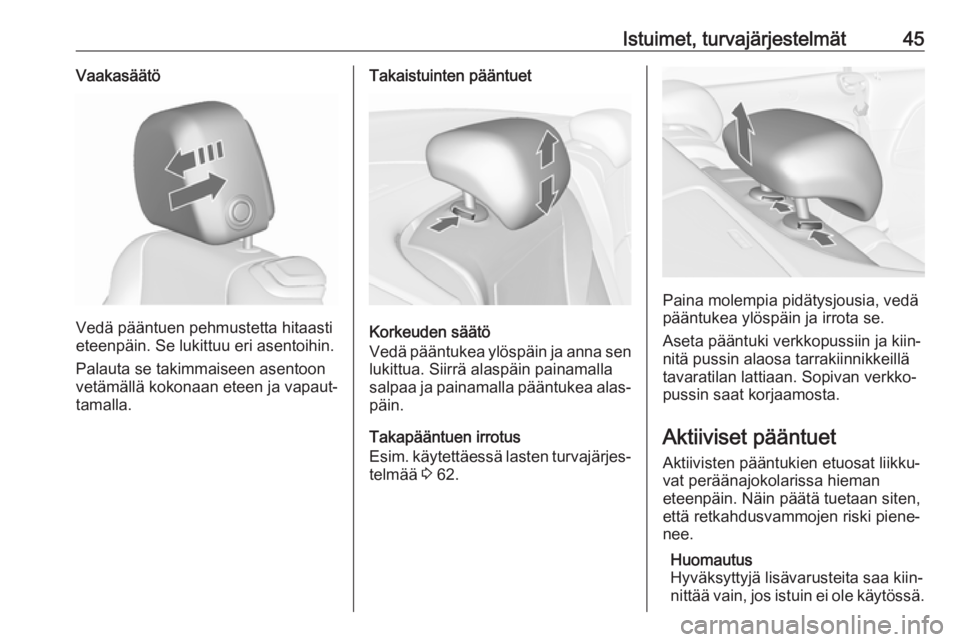

Istuimet, turvajärjestelmät45Vaakasäätö
Vedä pääntuen pehmustetta hitaasti
eteenpäin. Se lukittuu eri asentoihin.
Palauta se takimmaiseen asentoon
vetämällä kokonaan eteen ja vapaut‐
tamalla.
Takaistuinten pääntuet
Korkeuden säätö
Vedä pääntukea ylöspäin ja anna sen lukittua. Siirrä alaspäin painamalla
salpaa ja painamalla pääntukea alas‐
päin.
Takapääntuen irrotus
Esim. käytettäessä lasten turvajärjes‐
telmää 3 62.
Paina molempia pidätysjousia, vedä
pääntukea ylöspäin ja irrota se.
Aseta pääntuki verkkopussiin ja kiin‐
nitä pussin alaosa tarrakiinnikkeillä
tavaratilan lattiaan. Sopivan verkko‐
pussin saat korjaamosta.
Aktiiviset pääntuet
Aktiivisten pääntukien etuosat liikku‐
vat peräänajokolarissa hieman
eteenpäin. Näin päätä tuetaan siten,
että retkahdusvammojen riski piene‐
nee.
Huomautus
Hyväksyttyjä lisävarusteita saa kiin‐
nittää vain, jos istuin ei ole käytössä.
Page 48 of 261

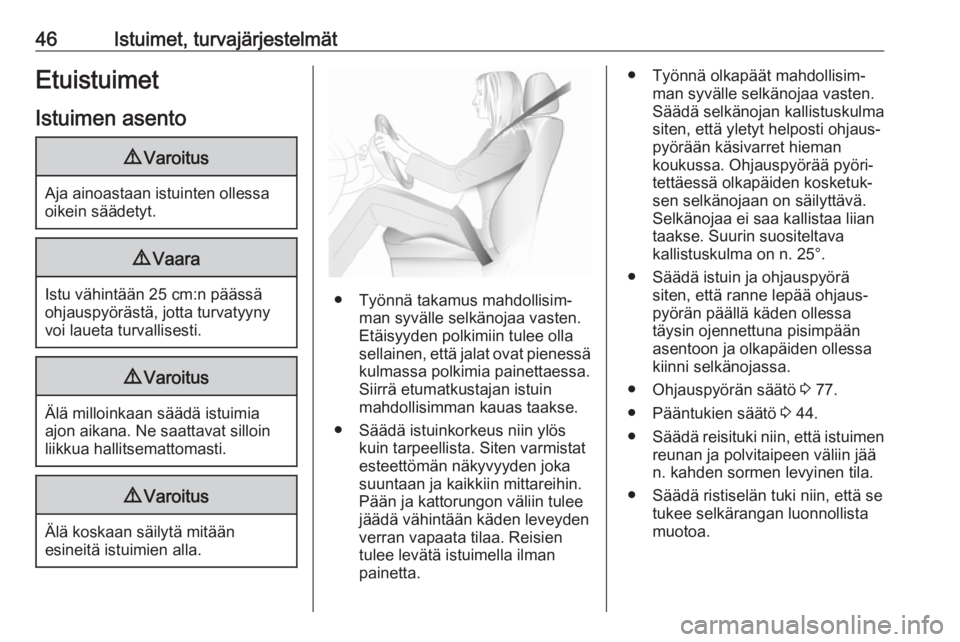

46Istuimet, turvajärjestelmätEtuistuimetIstuimen asento9 Varoitus
Aja ainoastaan istuinten ollessa
oikein säädetyt.
9 Vaara
Istu vähintään 25 cm:n päässä
ohjauspyörästä, jotta turvatyyny
voi laueta turvallisesti.
9 Varoitus
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
9 Varoitus
Älä koskaan säilytä mitään
esineitä istuimien alla.
● Työnnä takamus mahdollisim‐ man syvälle selkänojaa vasten.
Etäisyyden polkimiin tulee olla
sellainen, että jalat ovat pienessä kulmassa polkimia painettaessa.
Siirrä etumatkustajan istuin
mahdollisimman kauas taakse.
● Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistat
esteettömän näkyvyyden joka
suuntaan ja kaikkiin mittareihin.
Pään ja kattorungon väliin tulee
jäädä vähintään käden leveyden
verran vapaata tilaa. Reisien
tulee levätä istuimella ilman
painetta.
● Työnnä olkapäät mahdollisim‐ man syvälle selkänojaa vasten.
Säädä selkänojan kallistuskulma
siten, että yletyt helposti ohjaus‐ pyörään käsivarret hieman
koukussa. Ohjauspyörää pyöri‐
tettäessä olkapäiden kosketuk‐
sen selkänojaan on säilyttävä.
Selkänojaa ei saa kallistaa liian
taakse. Suurin suositeltava
kallistuskulma on n. 25°.
● Säädä istuin ja ohjauspyörä siten, että ranne lepää ohjaus‐
pyörän päällä käden ollessa
täysin ojennettuna pisimpään
asentoon ja olkapäiden ollessa
kiinni selkänojassa.
● Ohjauspyörän säätö 3 77.
● Pääntukien säätö 3 44.
● Säädä reisituki niin, että istuimen
reunan ja polvitaipeen väliin jää
n. kahden sormen levyinen tila.
● Säädä ristiselän tuki niin, että se tukee selkärangan luonnollista
muotoa.
Page 49 of 261

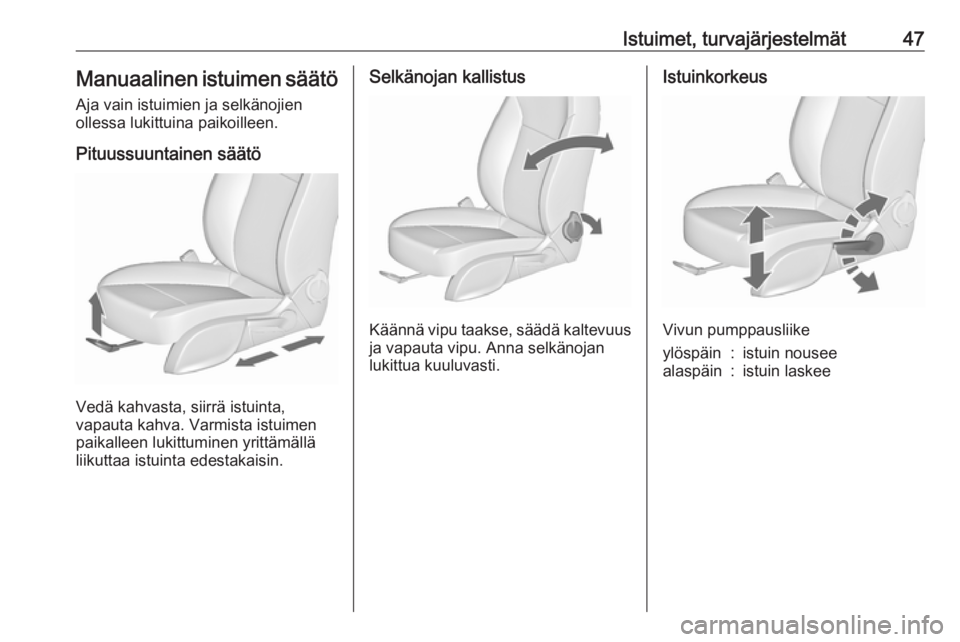

Istuimet, turvajärjestelmät47Manuaalinen istuimen säätöAja vain istuimien ja selkänojien
ollessa lukittuina paikoilleen.
Pituussuuntainen säätö
Vedä kahvasta, siirrä istuinta,
vapauta kahva. Varmista istuimen
paikalleen lukittuminen yrittämällä
liikuttaa istuinta edestakaisin.
Selkänojan kallistus
Käännä vipu taakse, säädä kaltevuus ja vapauta vipu. Anna selkänojan
lukittua kuuluvasti.
Istuinkorkeus
Vivun pumppausliike
ylöspäin:istuin nouseealaspäin:istuin laskee
Page 50 of 261

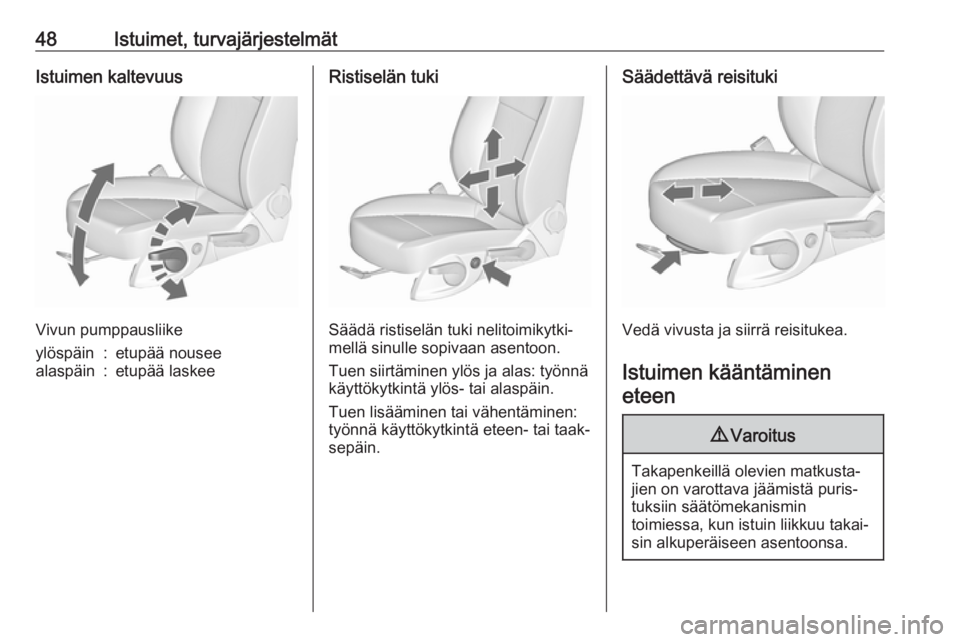

48Istuimet, turvajärjestelmätIstuimen kaltevuus
Vivun pumppausliike
ylöspäin:etupää nouseealaspäin:etupää laskeeRistiselän tuki
Säädä ristiselän tuki nelitoimikytki‐
mellä sinulle sopivaan asentoon.
Tuen siirtäminen ylös ja alas: työnnä käyttökytkintä ylös- tai alaspäin.
Tuen lisääminen tai vähentäminen:
työnnä käyttökytkintä eteen- tai taak‐
sepäin.
Säädettävä reisituki
Vedä vivusta ja siirrä reisitukea.
Istuimen kääntäminen eteen
9 Varoitus
Takapenkeillä olevien matkusta‐
jien on varottava jäämistä puris‐
tuksiin säätömekanismin
toimiessa, kun istuin liikkuu takai‐
sin alkuperäiseen asentoonsa.
