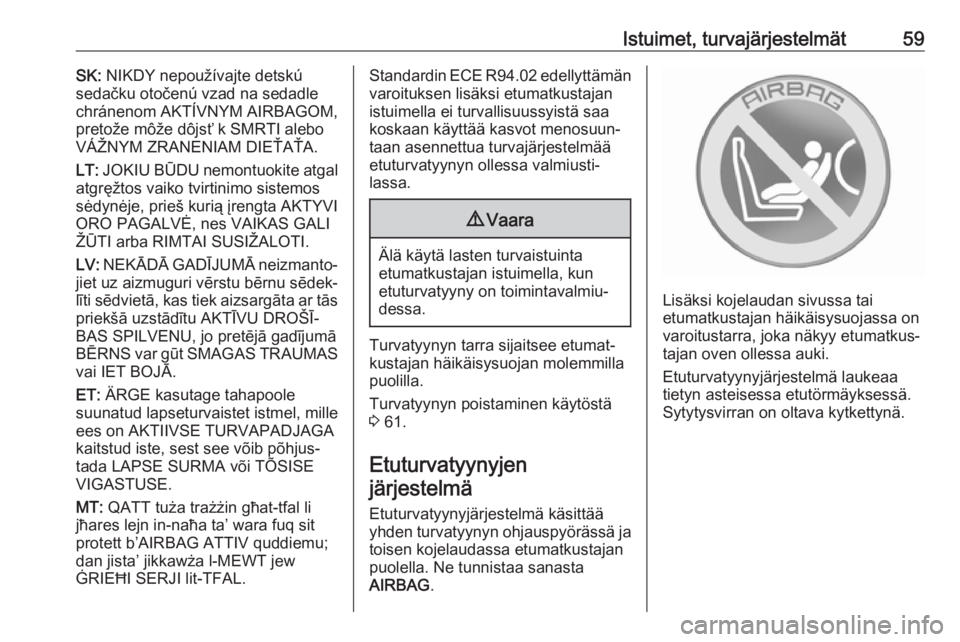

Page 61 of 261
Istuimet, turvajärjestelmät59SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle chránenom AKTÍVNYM AIRBAGOM,pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE
VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu; dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.Standardin ECE R94.02 edellyttämän
varoituksen lisäksi etumatkustajan
istuimella ei turvallisuussyistä saa
koskaan käyttää kasvot menosuun‐
taan asennettua turvajärjestelmää
etuturvatyynyn ollessa valmiusti‐
lassa.9 Vaara
Älä käytä lasten turvaistuinta
etumatkustajan istuimella, kun
etuturvatyyny on toimintavalmiu‐ dessa.
Turvatyynyn tarra sijaitsee etumat‐
kustajan häikäisysuojan molemmilla
puolilla.
Turvatyynyn poistaminen käytöstä
3 61.
Etuturvatyynyjen järjestelmä
Etuturvatyynyjärjestelmä käsittää
yhden turvatyynyn ohjauspyörässä ja
toisen kojelaudassa etumatkustajan
puolella. Ne tunnistaa sanasta
AIRBAG .
Lisäksi kojelaudan sivussa tai
etumatkustajan häikäisysuojassa on varoitustarra, joka näkyy etumatkus‐
tajan oven ollessa auki.
Etuturvatyynyjärjestelmä laukeaa
tietyn asteisessa etutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Page 62 of 261
60Istuimet, turvajärjestelmät
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät etumatkus‐
tajien ylävartalon ja pään vammautu‐
misvaaraa huomattavasti.
9 Varoitus
Suojaus on optimaalinen vain
istuimen ollessa oikeassa asen‐ nossa.
Istuimen asento 3 46.
Turvatyynyjen paisunta-alueella ei saa olla ruumiinosia eikä esineitä.
Asenna turvavyö oikein ja lukitse
pitävästi. Vain tällöin turvatyynyn
suojausvaikutus toimii.
Sivuturvatyynyjen
järjestelmä
Sivuturvatyynyjärjestelmä koostuu
molempien etuistuimien selkänojissa
sijaitsevista turvatyynyistä. Ne tunnis‐
taa sanasta AIRBAG.
Sivuturvatyynyjärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät pään ja
ylävartalon vammautumisvaaraa
sivutörmäyksessä huomattavasti.
9 Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.
Huomautus
Käytä vain autoon hyväksyttyjä
istuinpäällisiä. Turvatyynyjä ei saa
peittää.

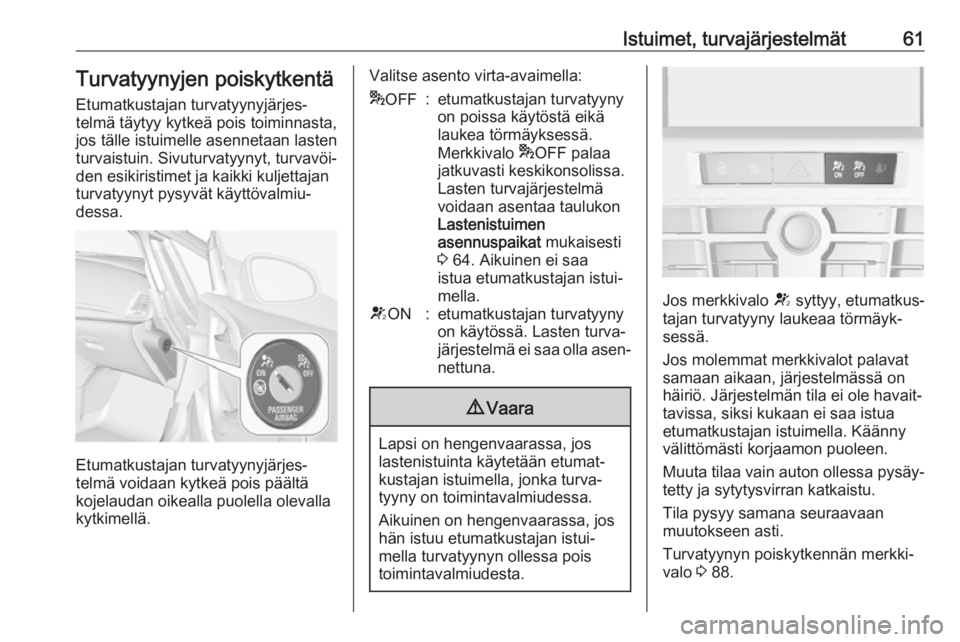

Page 63 of 261
Istuimet, turvajärjestelmät61Turvatyynyjen poiskytkentä
Etumatkustajan turvatyynyjärjes‐
telmä täytyy kytkeä pois toiminnasta,
jos tälle istuimelle asennetaan lasten
turvaistuin. Sivuturvatyynyt, turvavöi‐
den esikiristimet ja kaikki kuljettajan
turvatyynyt pysyvät käyttövalmiu‐
dessa.
Etumatkustajan turvatyynyjärjes‐
telmä voidaan kytkeä pois päältä
kojelaudan oikealla puolella olevalla
kytkimellä.
Valitse asento virta-avaimella:* OFF:etumatkustajan turvatyyny
on poissa käytöstä eikä
laukea törmäyksessä.
Merkkivalo *OFF palaa
jatkuvasti keskikonsolissa.
Lasten turvajärjestelmä
voidaan asentaa taulukon
Lastenistuimen
asennuspaikat mukaisesti
3 64. Aikuinen ei saa
istua etumatkustajan istui‐
mella.V ON:etumatkustajan turvatyyny
on käytössä. Lasten turva‐
järjestelmä ei saa olla asen‐
nettuna.9 Vaara
Lapsi on hengenvaarassa, jos
lastenistuinta käytetään etumat‐
kustajan istuimella, jonka turva‐
tyyny on toimintavalmiudessa.
Aikuinen on hengenvaarassa, jos
hän istuu etumatkustajan istui‐
mella turvatyynyn ollessa pois
toimintavalmiudesta.
Jos merkkivalo V syttyy, etumatkus‐
tajan turvatyyny laukeaa törmäyk‐
sessä.
Jos molemmat merkkivalot palavat samaan aikaan, järjestelmässä on
häiriö. Järjestelmän tila ei ole havait‐ tavissa, siksi kukaan ei saa istua
etumatkustajan istuimella. Käänny
välittömästi korjaamon puoleen.
Muuta tilaa vain auton ollessa pysäy‐
tetty ja sytytysvirran katkaistu.
Tila pysyy samana seuraavaan
muutokseen asti.
Turvatyynyn poiskytkennän merkki‐
valo 3 88.

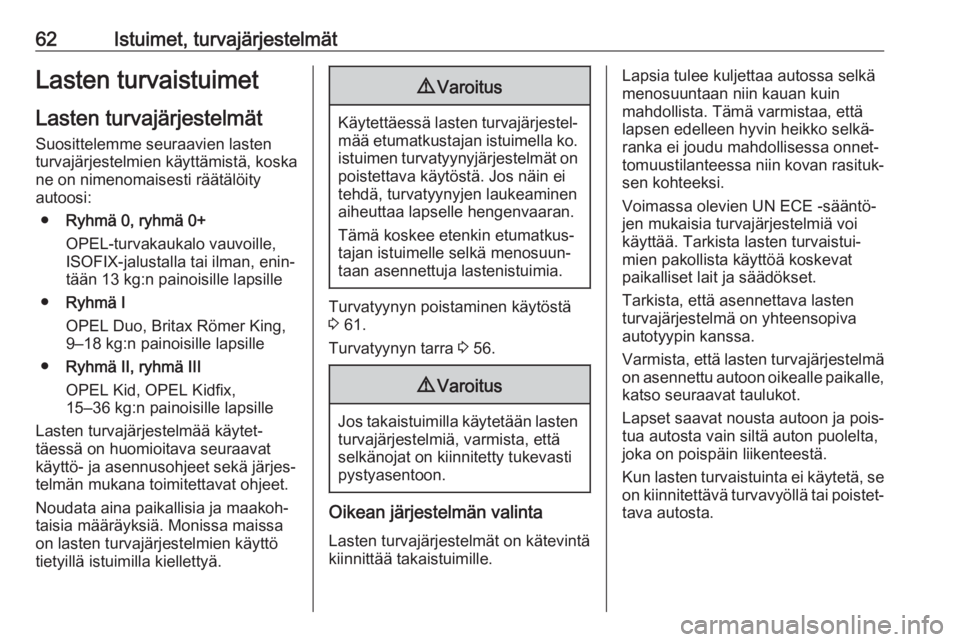

Page 64 of 261
62Istuimet, turvajärjestelmätLasten turvaistuimetLasten turvajärjestelmät
Suosittelemme seuraavien lasten
turvajärjestelmien käyttämistä, koska ne on nimenomaisesti räätälöity
autoosi:
● Ryhmä 0, ryhmä 0+
OPEL-turvakaukalo vauvoille, ISOFIX-jalustalla tai ilman, enin‐
tään 13 kg:n painoisille lapsille
● Ryhmä I
OPEL Duo, Britax Römer King,
9‒18 kg:n painoisille lapsille
● Ryhmä II, ryhmä III
OPEL Kid, OPEL Kidfix,
15‒36 kg:n painoisille lapsille
Lasten turvajärjestelmää käytet‐
täessä on huomioitava seuraavat
käyttö- ja asennusohjeet sekä järjes‐
telmän mukana toimitettavat ohjeet.
Noudata aina paikallisia ja maakoh‐
taisia määräyksiä. Monissa maissa
on lasten turvajärjestelmien käyttö
tietyillä istuimilla kiellettyä.9 Varoitus
Käytettäessä lasten turvajärjestel‐
mää etumatkustajan istuimella ko.
istuimen turvatyynyjärjestelmät on poistettava käytöstä. Jos näin ei
tehdä, turvatyynyjen laukeaminen
aiheuttaa lapselle hengenvaaran.
Tämä koskee etenkin etumatkus‐
tajan istuimelle selkä menosuun‐
taan asennettuja lastenistuimia.
Turvatyynyn poistaminen käytöstä
3 61.
Turvatyynyn tarra 3 56.
9 Varoitus
Jos takaistuimilla käytetään lasten
turvajärjestelmiä, varmista, että
selkänojat on kiinnitetty tukevasti
pystyasentoon.
Oikean järjestelmän valinta
Lasten turvajärjestelmät on kätevintä
kiinnittää takaistuimille.
Lapsia tulee kuljettaa autossa selkä menosuuntaan niin kauan kuin
mahdollista. Tämä varmistaa, että
lapsen edelleen hyvin heikko selkä‐
ranka ei joudu mahdollisessa onnet‐
tomuustilanteessa niin kovan rasituk‐
sen kohteeksi.
Voimassa olevien UN ECE -sääntö‐ jen mukaisia turvajärjestelmiä voi
käyttää. Tarkista lasten turvaistui‐
mien pakollista käyttöä koskevat
paikalliset lait ja säädökset.
Tarkista, että asennettava lasten
turvajärjestelmä on yhteensopiva
autotyypin kanssa.
Varmista, että lasten turvajärjestelmä
on asennettu autoon oikealle paikalle, katso seuraavat taulukot.
Lapset saavat nousta autoon ja pois‐ tua autosta vain siltä auton puolelta,
joka on poispäin liikenteestä.
Kun lasten turvaistuinta ei käytetä, se
on kiinnitettävä turvavyöllä tai poistet‐ tava autosta.

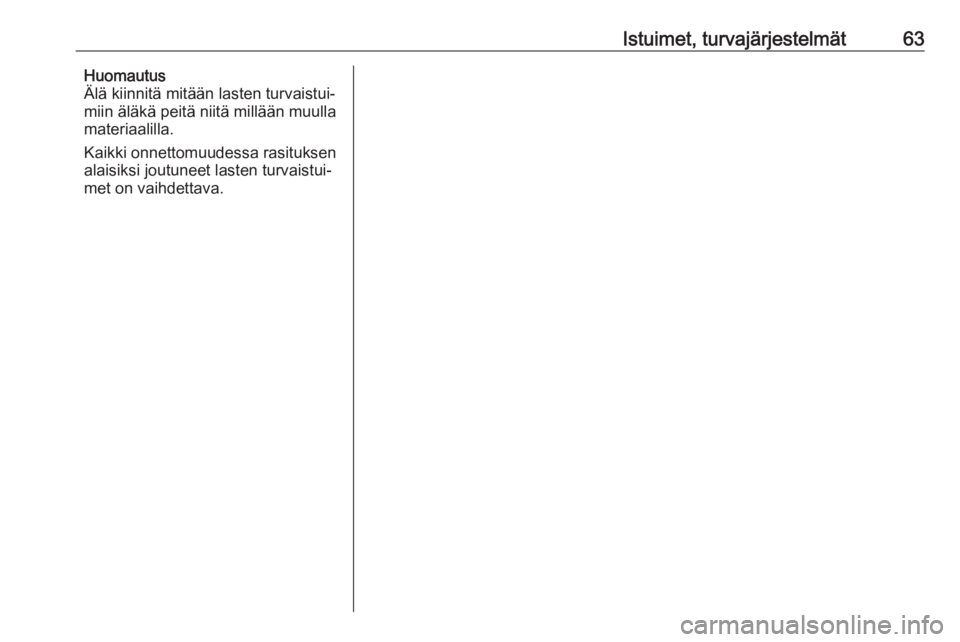

Page 65 of 261
Istuimet, turvajärjestelmät63Huomautus
Älä kiinnitä mitään lasten turvaistui‐
miin äläkä peitä niitä millään muulla
materiaalilla.
Kaikki onnettomuudessa rasituksen
alaisiksi joutuneet lasten turvaistui‐
met on vaihdettava.

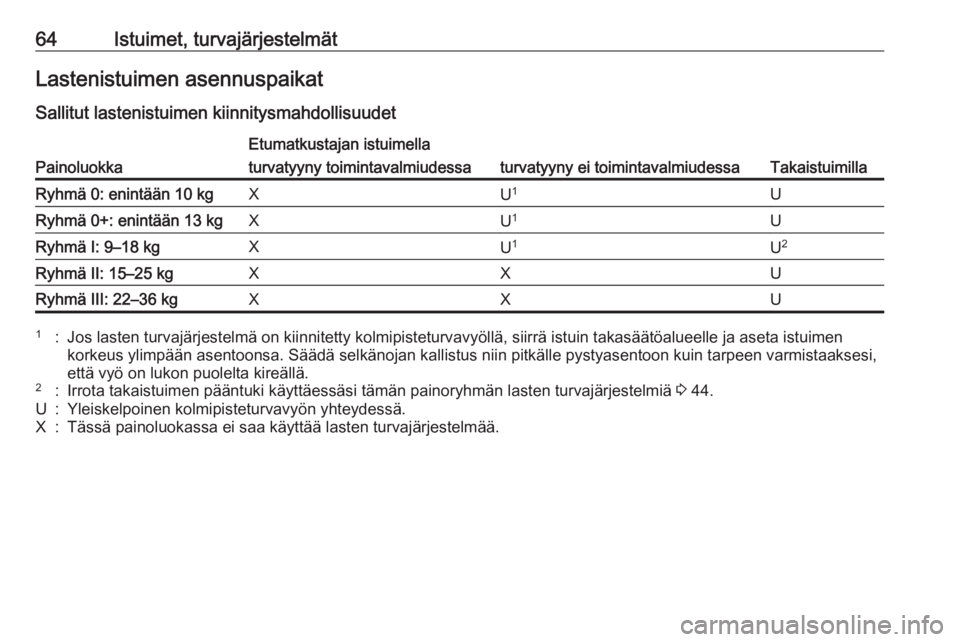

Page 66 of 261
64Istuimet, turvajärjestelmätLastenistuimen asennuspaikatSallitut lastenistuimen kiinnitysmahdollisuudetPainoluokka
Etumatkustajan istuimella
Takaistuimilla
turvatyyny toimintavalmiudessaturvatyyny ei toimintavalmiudessaRyhmä 0: enintään 10 kgXU 1URyhmä 0+: enintään 13 kgXU1URyhmä I: 9–18 kgXU1U2Ryhmä II: 15–25 kgXXURyhmä III: 22–36 kgXXU1:Jos lasten turvajärjestelmä on kiinnitetty kolmipisteturvavyöllä, siirrä istuin takasäätöalueelle ja aseta istuimen
korkeus ylimpään asentoonsa. Säädä selkänojan kallistus niin pitkälle pystyasentoon kuin tarpeen varmistaaksesi,
että vyö on lukon puolelta kireällä.2:Irrota takaistuimen pääntuki käyttäessäsi tämän painoryhmän lasten turvajärjestelmiä 3 44.U:Yleiskelpoinen kolmipisteturvavyön yhteydessä.X:Tässä painoluokassa ei saa käyttää lasten turvajärjestelmää.

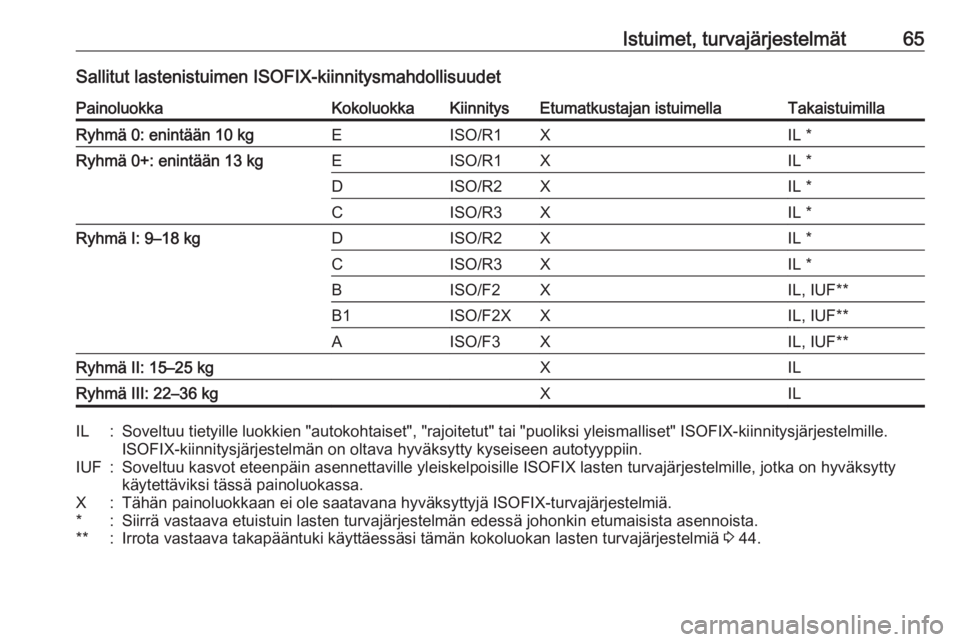

Page 67 of 261
Istuimet, turvajärjestelmät65Sallitut lastenistuimen ISOFIX-kiinnitysmahdollisuudetPainoluokkaKokoluokkaKiinnitysEtumatkustajan istuimellaTakaistuimillaRyhmä 0: enintään 10 kgEISO/R1XIL *Ryhmä 0+: enintään 13 kgEISO/R1XIL *DISO/R2XIL *CISO/R3XIL *Ryhmä I: 9–18 kgDISO/R2XIL *CISO/R3XIL *BISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Ryhmä II: 15–25 kgXILRyhmä III: 22–36 kgXILIL:Soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiin.IUF:Soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX lasten turvajärjestelmille, jotka on hyväksytty käytettäviksi tässä painoluokassa.X:Tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä.*:Siirrä vastaava etuistuin lasten turvajärjestelmän edessä johonkin etumaisista asennoista.**:Irrota vastaava takapääntuki käyttäessäsi tämän kokoluokan lasten turvajärjestelmiä 3 44.

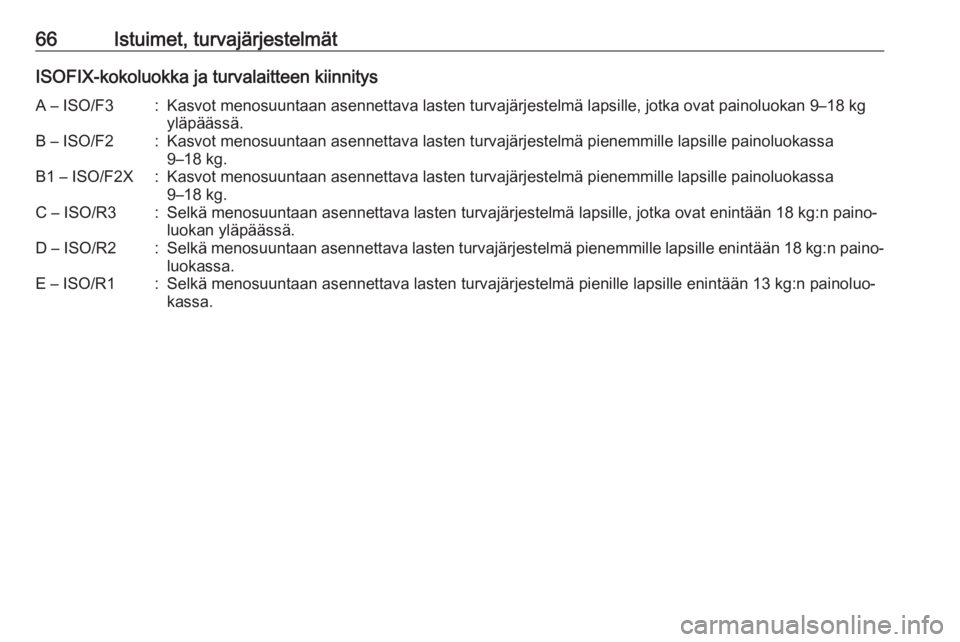

Page 68 of 261
66Istuimet, turvajärjestelmätISOFIX-kokoluokka ja turvalaitteen kiinnitysA – ISO/F3:Kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg
yläpäässä.B – ISO/F2:Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa 9–18 kg.B1 – ISO/F2X:Kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kg.C – ISO/R3:Selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐
luokan yläpäässä.D – ISO/R2:Selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassa.E – ISO/R1:Selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassa.
Page 69 of 261

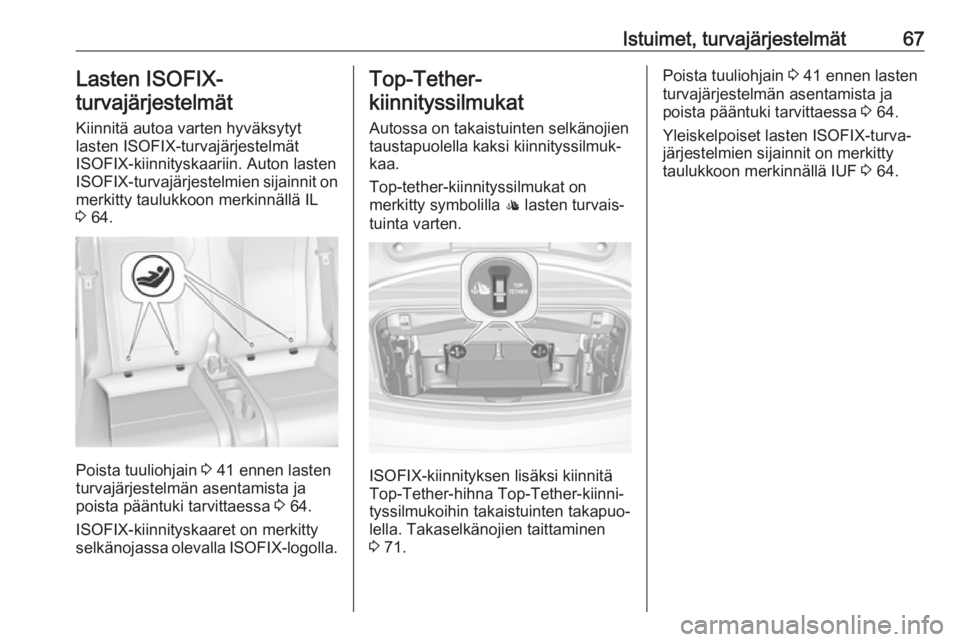

Istuimet, turvajärjestelmät67Lasten ISOFIX-
turvajärjestelmät
Kiinnitä autoa varten hyväksytyt
lasten ISOFIX-turvajärjestelmät
ISOFIX-kiinnityskaariin. Auton lasten
ISOFIX -turvajärjestelmien sijainnit on
merkitty taulukkoon merkinnällä IL
3 64.
Poista tuuliohjain
3 41 ennen lasten
turvajärjestelmän asentamista ja
poista pääntuki tarvittaessa 3 64.
ISOFIX-kiinnityskaaret on merkitty
selkänojassa olevalla ISOFIX-logolla.
Top-Tether-
kiinnityssilmukat
Autossa on takaistuinten selkänojien
taustapuolella kaksi kiinnityssilmuk‐
kaa.
Top-tether-kiinnityssilmukat on
merkitty symbolilla : lasten turvais‐
tuinta varten.
ISOFIX-kiinnityksen lisäksi kiinnitä
Top-Tether-hihna Top-Tether-kiinni‐
tyssilmukoihin takaistuinten takapuo‐
lella. Takaselkänojien taittaminen
3 71.
Poista tuuliohjain 3 41 ennen lasten
turvajärjestelmän asentamista ja
poista pääntuki tarvittaessa 3 64.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty
taulukkoon merkinnällä IUF 3 64.

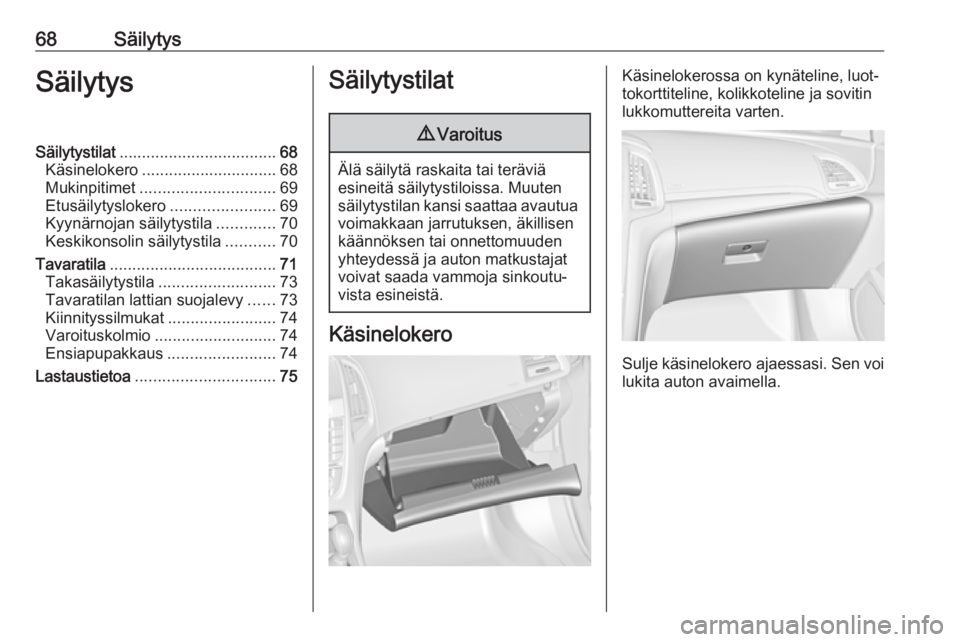

Page 70 of 261
68SäilytysSäilytysSäilytystilat................................... 68
Käsinelokero .............................. 68
Mukinpitimet .............................. 69
Etusäilytyslokero .......................69
Kyynärnojan säilytystila .............70
Keskikonsolin säilytystila ...........70
Tavaratila ..................................... 71
Takasäilytystila .......................... 73
Tavaratilan lattian suojalevy ......73
Kiinnityssilmukat ........................74
Varoituskolmio ........................... 74
Ensiapupakkaus ........................74
Lastaustietoa ............................... 75Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Käsinelokerossa on kynäteline, luot‐
tokorttiteline, kolikkoteline ja sovitin
lukkomuttereita varten.
Sulje käsinelokero ajaessasi. Sen voi lukita auton avaimella.
