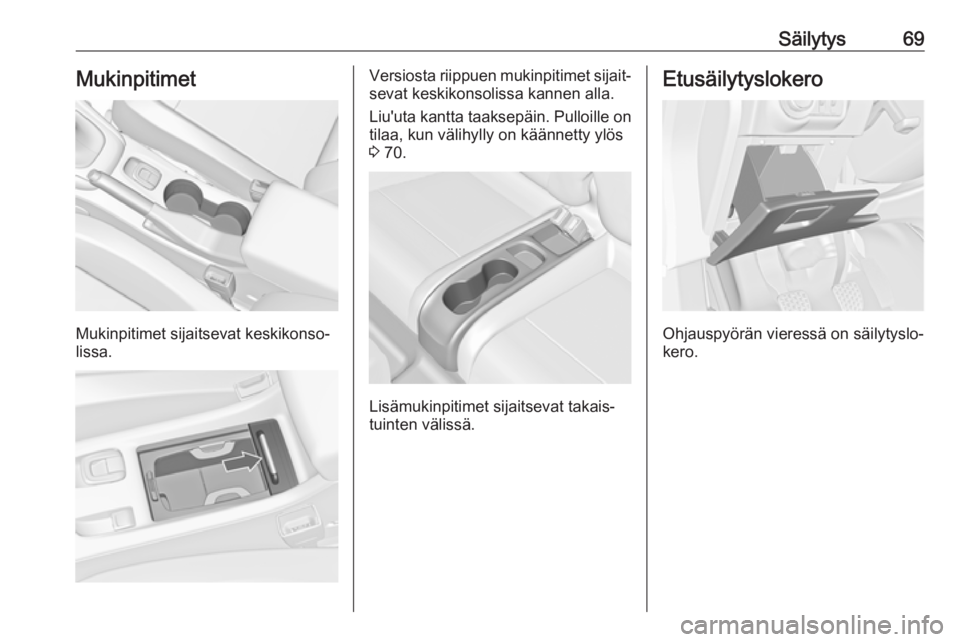

Page 71 of 261
Säilytys69Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa.
Versiosta riippuen mukinpitimet sijait‐
sevat keskikonsolissa kannen alla.
Liu'uta kantta taaksepäin. Pulloille on tilaa, kun välihylly on käännetty ylös
3 70.
Lisämukinpitimet sijaitsevat takais‐
tuinten välissä.
Etusäilytyslokero
Ohjauspyörän vieressä on säilytyslo‐
kero.

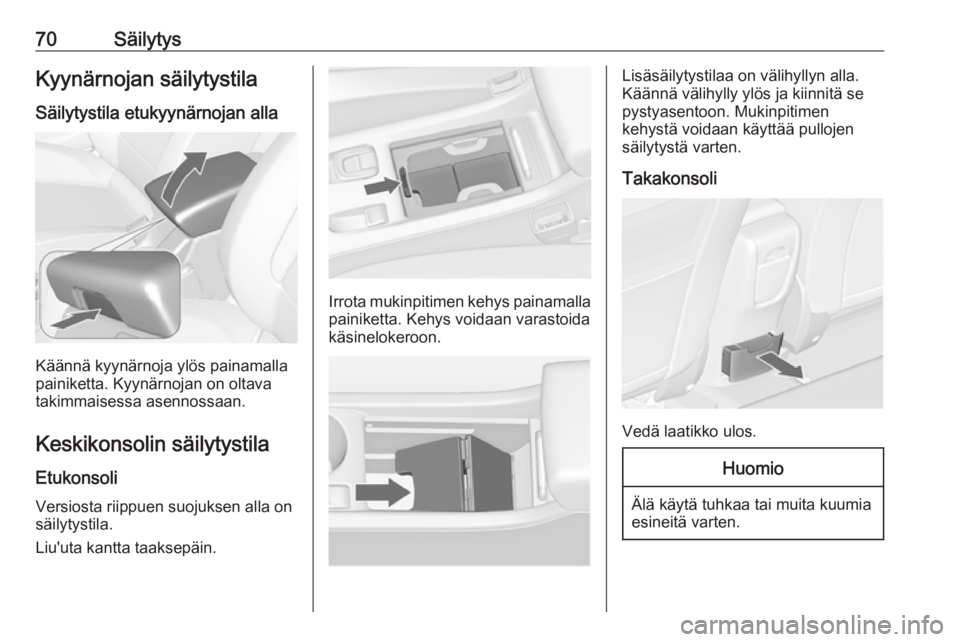

Page 72 of 261
70SäilytysKyynärnojan säilytystilaSäilytystila etukyynärnojan alla
Käännä kyynärnoja ylös painamalla
painiketta. Kyynärnojan on oltava takimmaisessa asennossaan.
Keskikonsolin säilytystila Etukonsoli
Versiosta riippuen suojuksen alla on
säilytystila.
Liu'uta kantta taaksepäin.
Irrota mukinpitimen kehys painamalla
painiketta. Kehys voidaan varastoida
käsinelokeroon.
Lisäsäilytystilaa on välihyllyn alla.
Käännä välihylly ylös ja kiinnitä se
pystyasentoon. Mukinpitimen
kehystä voidaan käyttää pullojen
säilytystä varten.
Takakonsoli
Vedä laatikko ulos.
Huomio
Älä käytä tuhkaa tai muita kuumia
esineitä varten.

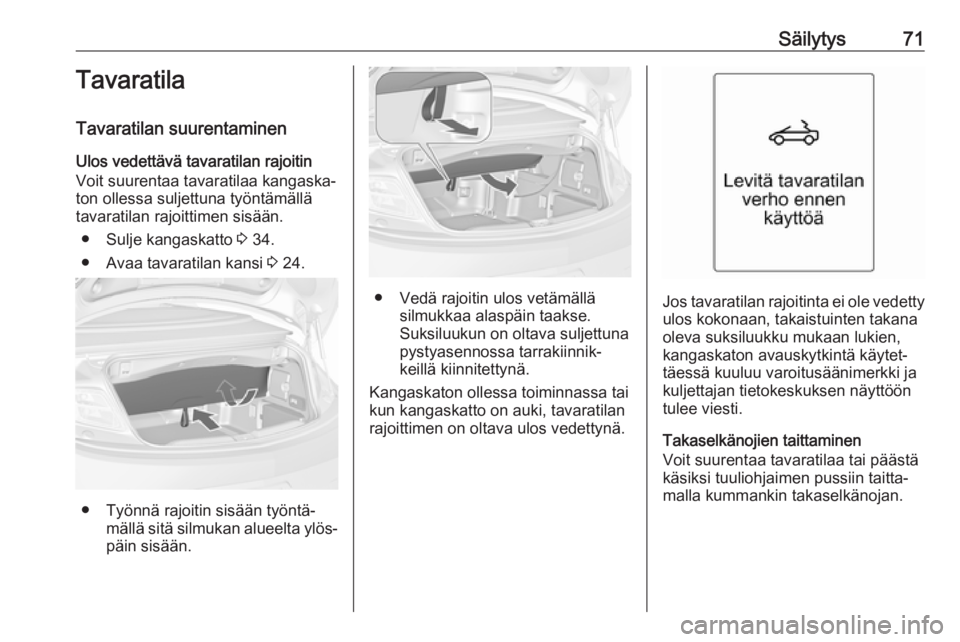

Page 73 of 261
Säilytys71Tavaratila
Tavaratilan suurentaminen
Ulos vedettävä tavaratilan rajoitin
Voit suurentaa tavaratilaa kangaska‐
ton ollessa suljettuna työntämällä
tavaratilan rajoittimen sisään.
● Sulje kangaskatto 3 34.
● Avaa tavaratilan kansi 3 24.
● Työnnä rajoitin sisään työntä‐
mällä sitä silmukan alueelta ylös‐
päin sisään.
● Vedä rajoitin ulos vetämällä silmukkaa alaspäin taakse.
Suksiluukun on oltava suljettuna
pystyasennossa tarrakiinnik‐ keillä kiinnitettynä.
Kangaskaton ollessa toiminnassa tai
kun kangaskatto on auki, tavaratilan
rajoittimen on oltava ulos vedettynä.Jos tavaratilan rajoitinta ei ole vedetty ulos kokonaan, takaistuinten takana
oleva suksiluukku mukaan lukien,
kangaskaton avauskytkintä käytet‐
täessä kuuluu varoitusäänimerkki ja
kuljettajan tietokeskuksen näyttöön tulee viesti.
Takaselkänojien taittaminen
Voit suurentaa tavaratilaa tai päästä
käsiksi tuuliohjaimen pussiin taitta‐
malla kummankin takaselkänojan.

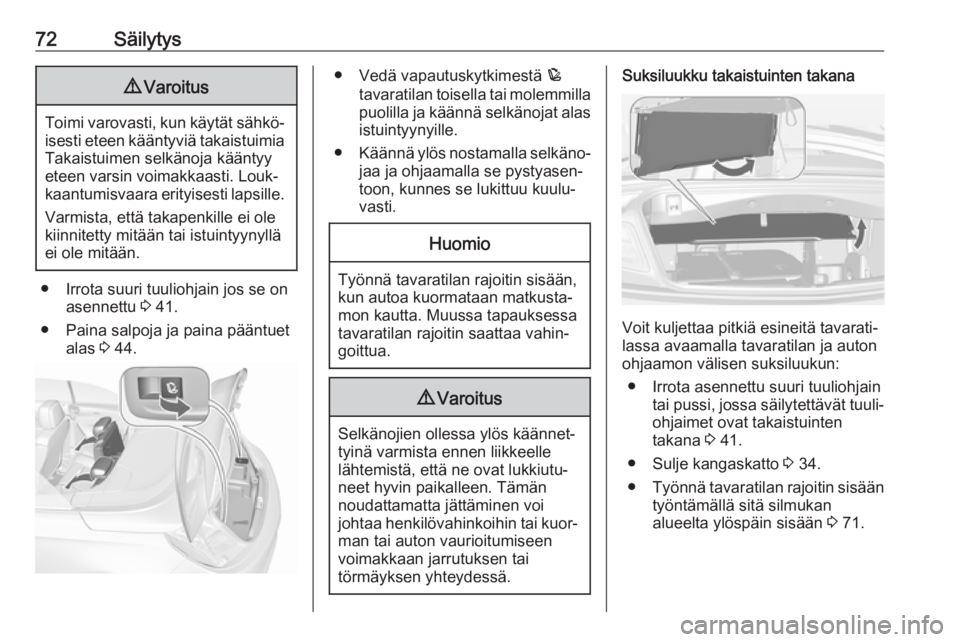

Page 74 of 261
72Säilytys9Varoitus
Toimi varovasti, kun käytät sähkö‐
isesti eteen kääntyviä takaistuimia Takaistuimen selkänoja kääntyy
eteen varsin voimakkaasti. Louk‐
kaantumisvaara erityisesti lapsille.
Varmista, että takapenkille ei ole
kiinnitetty mitään tai istuintyynyllä
ei ole mitään.
● Irrota suuri tuuliohjain jos se on asennettu 3 41.
● Paina salpoja ja paina pääntuet alas 3 44.
● Vedä vapautuskytkimestä p
tavaratilan toisella tai molemmilla
puolilla ja käännä selkänojat alas istuintyynyille.
● Käännä ylös nostamalla selkäno‐
jaa ja ohjaamalla se pystyasen‐
toon, kunnes se lukittuu kuulu‐
vasti.Huomio
Työnnä tavaratilan rajoitin sisään,
kun autoa kuormataan matkusta‐
mon kautta. Muussa tapauksessa
tavaratilan rajoitin saattaa vahin‐
goittua.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle
lähtemistä, että ne ovat lukkiutu‐
neet hyvin paikalleen. Tämän
noudattamatta jättäminen voi
johtaa henkilövahinkoihin tai kuor‐ man tai auton vaurioitumiseen
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
Suksiluukku takaistuinten takana
Voit kuljettaa pitkiä esineitä tavarati‐
lassa avaamalla tavaratilan ja auton
ohjaamon välisen suksiluukun:
● Irrota asennettu suuri tuuliohjain tai pussi, jossa säilytettävät tuuli‐ohjaimet ovat takaistuinten
takana 3 41.
● Sulje kangaskatto 3 34.
● Työnnä tavaratilan rajoitin sisään
työntämällä sitä silmukan
alueelta ylöspäin sisään 3 71.

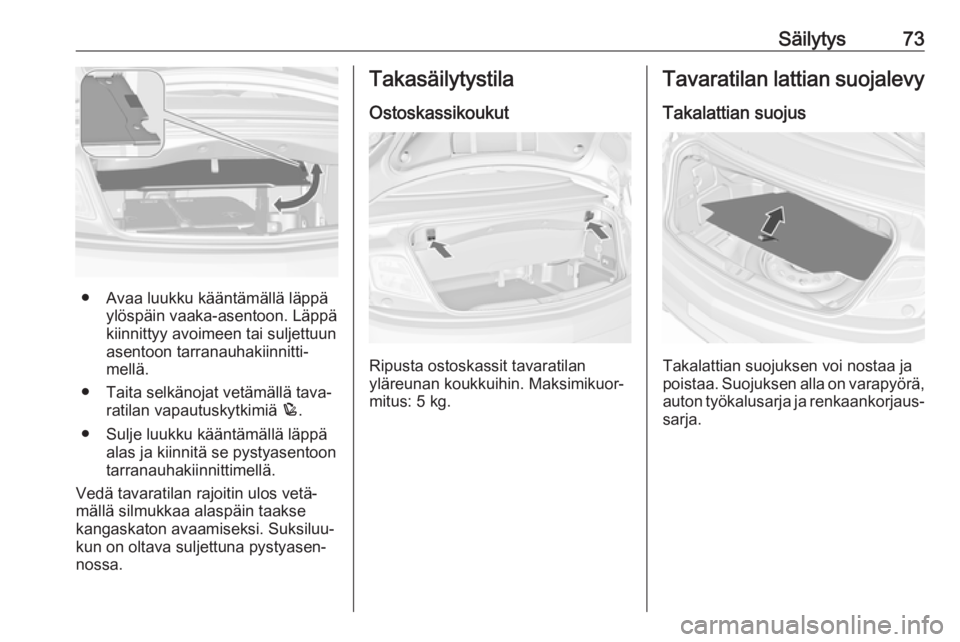

Page 75 of 261
Säilytys73
● Avaa luukku kääntämällä läppäylöspäin vaaka-asentoon. Läppä
kiinnittyy avoimeen tai suljettuun
asentoon tarranauhakiinnitti‐ mellä.
● Taita selkänojat vetämällä tava‐ ratilan vapautuskytkimiä p.
● Sulje luukku kääntämällä läppä alas ja kiinnitä se pystyasentoon
tarranauhakiinnittimellä.
Vedä tavaratilan rajoitin ulos vetä‐
mällä silmukkaa alaspäin taakse
kangaskaton avaamiseksi. Suksiluu‐
kun on oltava suljettuna pystyasen‐
nossa.
Takasäilytystila
Ostoskassikoukut
Ripusta ostoskassit tavaratilan
yläreunan koukkuihin. Maksimikuor‐
mitus: 5 kg.
Tavaratilan lattian suojalevy
Takalattian suojus
Takalattian suojuksen voi nostaa ja
poistaa. Suojuksen alla on varapyörä,
auton työkalusarja ja renkaankorjaus‐ sarja.

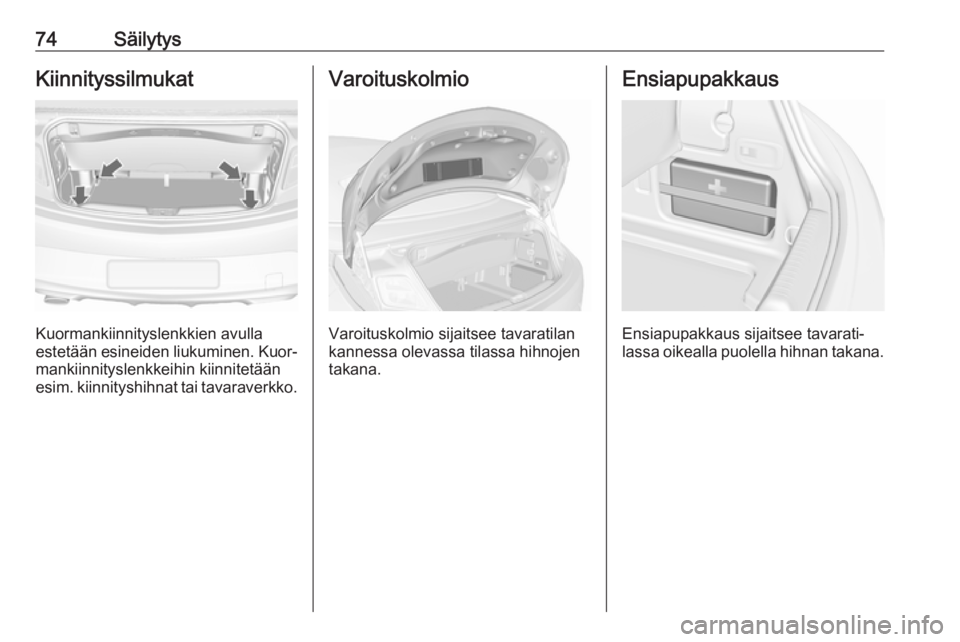

Page 76 of 261
74SäilytysKiinnityssilmukat
Kuormankiinnityslenkkien avulla
estetään esineiden liukuminen. Kuor‐ mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Varoituskolmio
Varoituskolmio sijaitsee tavaratilan
kannessa olevassa tilassa hihnojen
takana.
Ensiapupakkaus
Ensiapupakkaus sijaitsee tavarati‐
lassa oikealla puolella hihnan takana.
Page 77 of 261
Säilytys75Lastaustietoa● Painavat esineet tulisi sijoittaa tavaratilassa mahdollisimman
eteen. Varmista, että selkänojat
on lukittu pitävästi. Jos teet kuor‐
masta pinon, aseta raskaat
esineet pinon alimmaisiksi.
● Kiinnitä tavarat kuormankiinni‐ tyslenkkeihin sidotuilla kiinnitys‐hihnoilla 3 74.
● Ripusta ostoskassit tavaratilassa
oleviin koukkuihin 3 73. Enim‐
mäiskuormitus: 5 kg/koukku.
● Irralliset esineet tulee aina kiin‐ nittää paikalleen, jotta ne eivät
liiku tavaratilassa.
● Kun kuljetat esineitä tavarati‐ lassa, takaistuinten selkänojat
eivät saa olla eteenpäin kallistet‐
tuina.
● Älä aseta mitään esineitä koje‐ laudan päälle äläkä peitä koje‐
laudan yläosassa olevaa tunnis‐ tinta.● Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun
käyttöä eikä estää kuljettajan liik‐ keitä. Sisätilassa ei saa säilyttää
irrallisia esineitä.
● Älä aseta mitään esineitä pyöräh‐
dyssuojakaarten suojusten
päälle pääntukien taakse.
● Älä aja takaluukun ollessa auki.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi lentää
auton sisätiloissa ja aiheuttaa
vammoja tai kuorman tai auton
vaurioitumisen.
● Kantavuus on auton sallitun kokonaismassan (ks. tyyppikilpi
3 234) ja EY-normin mukaisen
omamassan erotus.
Laske kantavuus kirjoittamalla
autosi paino tämän käyttöoppaan
alussa olevaan painotaulukkoon.
EY-omamassa sisältää kuljetta‐ jan (68 kg), matkatavaran (7 kg)
ja kaikkien nesteiden (polttoaine‐
säiliön 90 % täyttöaste) painon.
Erikois- ja lisävarusteet nostavat omamassaa.
Page 78 of 261
76Mittarit ja käyttölaitteetMittarit ja
käyttölaitteetKäyttölaitteet ................................ 77
Ohjauspyörän säätö ..................77
Ohjauspyörän kauko-ohjaus .....77
Lämmitettävä ohjauspyörä ........77
Äänitorvi .................................... 78
Tuulilasin pyyhin-/pesulaite .......78
Ulkolämpötila ............................. 80
Kello .......................................... 80
Virtapistokkeet ........................... 82
Savukkeensytytin ......................82
Tuhkakupit ................................. 83
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................... 83
Mittaristo .................................... 83
Nopeusmittari ............................ 83
Matkamittari ............................... 83
Osamatkamittari ........................84
Kierroslukumittari .......................84
Polttoainemittari .........................84
Moottorin jäähdytysnesteen lämpömittari .............................. 85
Huoltonäyttö .............................. 85
Merkkivalot ................................ 86
Suuntavilkku .............................. 87Turvavyömuistutin.....................87
Turvatyynyt, turvavyönkiristimet ja pyörähdyssuojakaaret ..........88
Turvatyynyn poistaminen käytöstä .................................... 88
Latausjärjestelmä ......................88
Toimintavian merkkivalo ............88
Jarru- ja kytkinjärjestelmä ..........88
Polkimen käyttö ......................... 89
Sähkötoiminen seisontajarru .....89
Sähkötoimisen seisontajarrun vika ........................................... 89
Lukkiutumaton jarrujärjestelmä (ABS) ........................................ 89
Vaihto ylös ................................. 90
Ohjaustehostin .......................... 90
Kaistavahti ................................. 90
Elektroninen ajonvakautusjärjestelmä pois
päältä ........................................ 90
Elektroninen ajonvakautusjär‐ jestelmä ja
luistonestojärjestelmä ...............90
Luistonestojärjestelmä pois päältä ........................................ 90
Hehkutus ................................... 91
Dieselhiukkassuodatin ...............91
AdBlue ....................................... 91
Rengaspaineiden valvontajärjestelmä ................... 91Moottorin öljynpaine ..................91
Polttoaine vähissä .....................92
Ajonestin .................................... 92
Ulkovalot .................................... 92
Kaukovalot ................................. 92
Kaukovaloapu ............................ 92
Kääntyvät ajovalot .....................92
Sumuvalot ................................. 92
Takasumuvalo ........................... 92
Vakionopeussäädin ...................93
Auto havaittu edessä .................93
Ovi auki ..................................... 93
Tietonäytöt ................................... 93
Kuljettajan tietokeskus ...............93
Graafinen infonäyttö, värillinen infonäyttö .................................. 97
Auton viestit ............................... 100
Varoitusäänet .......................... 100
Pariston jännite ........................101
Auton räätälöinti .........................101
Telematiikan huolto ...................106
OnStar ..................................... 106
Page 79 of 261
Mittarit ja käyttölaitteet77Käyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä,
lukitse vipu ja varmista, että se lukit‐
tuu täysin.
Säädä ohjauspyörän asento vain
auton seistessä ja ohjauslukon
ollessa vapautettuna.
Ohjauspyörän
kauko-ohjaus
Infotainment-järjestelmää, joitakin
kuljettajan apujärjestelmiä ja kytket‐
tyä matkapuhelinta voidaan käyttää
ohjauspyörän säätimillä.
Lisäohjeita on Infotainment-ohjekir‐
jassa.
Kuljettajan apujärjestelmät 3 156.
Lämmitettävä ohjauspyörä
Lämmitys kytketään painamalla *.
Aktivointi osoitetaan painikkeessa olevalla LED-valolla.
Page 80 of 261
78Mittarit ja käyttölaitteetOhjauspyörän korostetut tarttuma‐kohdat lämmitetään nopeammin ja
korkeampaan lämpötilaan kuin muut
alueet.
Lämmitys toimii moottorin käydessä
ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 137.
Äänitorvi
Paina j.
Tuulilasin pyyhin-/pesulaite
TuulilasinpyyhkimetHI:nopeaLO:hidasINT:tihkupyyhintä
tai
pyyhinautomatiikka sadetun‐
nistimellaOFF:pois
Kertapyyhkäisy, kun tuulilasinpyyhki‐
met eivät ole päällä: paina vipua alas‐ päin asentoon 1x.
Älä kytke päälle lasin ollessa jäässä.
Kytke pois pesulinjoilla.
Säädettävä pyyhintäväli
Pyyhinvipu asennossa INT.
Säädä haluamasi pyyhintäväli säätö‐
pyörällä:
lyhyt väli:käännä säätöpyö‐
rää ylöspäinpitkä väli:käännä säätöpyö‐
rää alaspäin
