Özet bilgiler19Hırsızlık alarm sistemini
etkinleştirin 3 27.
● Motor soğutma vantilatörü motor stop edildikten sonra da
çalışmaya devam edebilir
3 195.Dikkat
Yüksek motor devir sayılarından
veya yüksek motor yükünden
sonra, turbo şarjı korumak için
motoru düşük yükte veya yaklaşık 30 saniye boyunca rölantide
çalıştırın.
Anahtarlar, kilitler 3 20, Aracı uzun
süreliğine park etme 3 194.
Page 22 of 271
20Anahtar, Kapılar ve CamlarAnahtar, Kapılar ve
CamlarAnahtarlar, kilitler .........................20
Anahtarlar .................................. 20
Araç kartı ................................... 21
Radyo frekanslı uzaktan kumanda ................................... 21
Kayıtlı ayarlar ............................ 22
Merkezi kilit sistemi ...................23
Otomatik kilitleme ......................24
Kapılar ......................................... 25
Bagaj bölümü ............................ 25
Araç güvenliği .............................. 27
Hırsızlığı önleyici kilit sistemi .....27
Hırsızlık alarm sistemi ...............27
Elektronik şifreli devre kesici (Immobilizer) ............................. 29
Yan aynalar .................................. 30
Dış bükey aynalar ......................30
Elektrik kumandalı yan aynalar . 30
Katlanabilen yan aynalar ...........30
Isıtmalı aynalar .......................... 31Dikiz aynası................................. 31
Gözlerin kamaşmasını engelleyen manuel ayarlı
ayna .......................................... 31
Gözlerin kamaşmasını otomatik engelleyen ayna .......................31
Camlar ......................................... 32
Ön cam ...................................... 32
Elektrik kumandalı camlar .........32
Isıtmalı arka cam .......................35
Güneşlikler ................................ 35
Tavan ........................................... 35
Açılır kumaş tavan .....................35
Rüzgar deflektörü ......................42
Devrilme koruma sistemi ...........45Anahtarlar, kilitler
AnahtarlarDikkat
Kontak anahtarına ağır veya
hacimli cisimler bağlamayın.
Yedek anahtarlar
Anahtar numarası araç kartında veya çıkarılabilir bir etikette belirtilmiştir.
Anahtar elektronik şifreli devre
kesicinin bir parçasıdır ve anahtar
numarası yedek anahtar sipariş
edilirken bildirilmelidir.
Kilitler 3 236.
Kilitli büjonların adaptörünün kod
numarası bir kartta belirtilmiştir. Yeni
bir adaptör sipariş ederken bu kod
numarası belirtilmelidir.
Tekerlek değiştirme 3 227.
Page 23 of 271
Anahtar, Kapılar ve Camlar21Katlanabilir kilit dişine sahip
anahtar
Dışarı çıkarmak için tuşa basın. İçeri
katlamak için önce tuşa basın.
Araç kartı
Araç kartı güvenliğe dayalı sürüş
verileri içermektedir ve bu yüzden
güvenli bir yerde muhafaza
edilmelidir.
Araç servise götürüldüğünde bazı
işlemlerin yapılması için araç kartı
gerekmektedir.
Radyo frekanslı uzaktan
kumanda
Uzaktan kumanda ile: ● merkezi kilit sistemi
● hırsızlığı önleyici kilit sistemi
● hırsızlık alarm sistemi
● açılır kumaş tavan
● elektrik kumandalı camlar
Uzaktan kumandanın etki mesafesi
yaklaşık 20 metre. Etki mesafesi dış
etkenlerden dolayı azalabilir. Dörtlü
ikaz flaşörü işlev kontrolü için kısa
süreli yanar.
Uzaktan kumanda itinalı kullanılmalı,
nem ve yüksek ısıdan korunmalıdır.
Kumanda gereksiz yere
kullanılmamalıdır.
Arıza Merkezi kilit sistemi radyo frekanslı
uzaktan kumanda ile
çalıştırılamıyorsa bunun sebepleri
şunlar olabilir:
● Menzil dışına çıkıldı.
● Pil gücü çok düşük.
● Radyo frekanslı uzaktan kumandanın etki mesafesinin
dışında ardarda çalıştırılması.
● Kısa aralıklarla sık sık çalıştırarak merkezi kilit
sistemine aşırı yüklenilmesi
sebebiyle akım beslemesinin
kısa süreliğine kesilmesi.
● Harici telsiz tesislerinden yüksek güçte radyo dalgalarının
alınması sebebiyle meydana
gelen parazitler.
Kilidin açılması 3 23.
Page 24 of 271

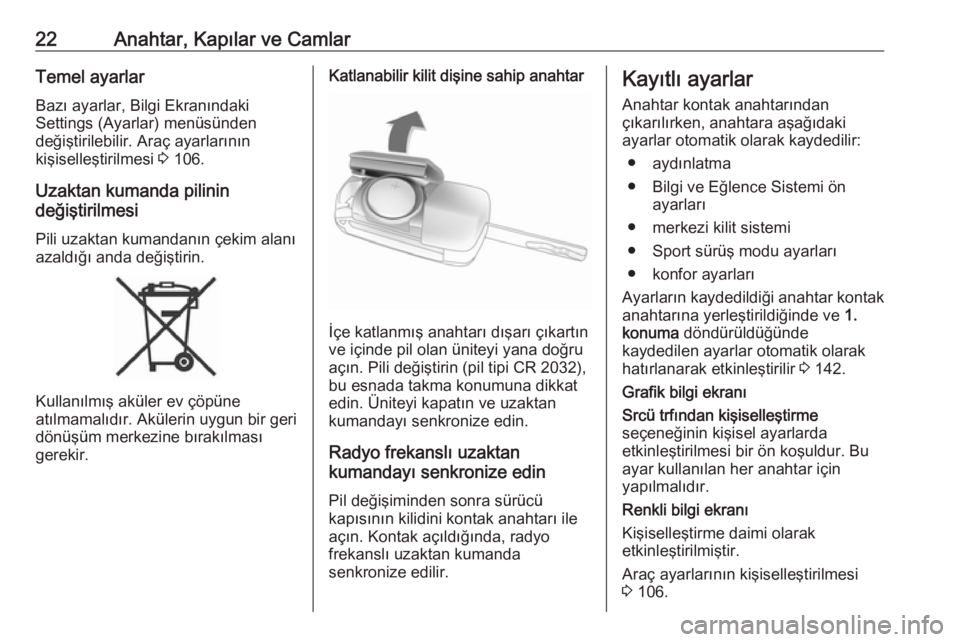

22Anahtar, Kapılar ve CamlarTemel ayarlarBazı ayarlar, Bilgi Ekranındaki
Settings (Ayarlar) menüsünden
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 106.
Uzaktan kumanda pilinin
değiştirilmesi
Pili uzaktan kumandanın çekim alanı azaldığı anda değiştirin.
Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.
Katlanabilir kilit dişine sahip anahtar
İçe katlanmış anahtarı dışarı çıkartın
ve içinde pil olan üniteyi yana doğru
açın. Pili değiştirin (pil tipi CR 2032),
bu esnada takma konumuna dikkat
edin. Üniteyi kapatın ve uzaktan
kumandayı senkronize edin.
Radyo frekanslı uzaktan
kumandayı senkronize edin
Pil değişiminden sonra sürücü
kapısının kilidini kontak anahtarı ile
açın. Kontak açıldığında, radyo
frekanslı uzaktan kumanda
senkronize edilir.
Kayıtlı ayarlar
Anahtar kontak anahtarından
çıkarılırken, anahtara aşağıdaki
ayarlar otomatik olarak kaydedilir:
● aydınlatma
● Bilgi ve Eğlence Sistemi ön ayarları
● merkezi kilit sistemi
● Sport sürüş modu ayarları
● konfor ayarları
Ayarların kaydedildiği anahtar kontak
anahtarına yerleştirildiğinde ve 1.
konuma döndürüldüğünde
kaydedilen ayarlar otomatik olarak
hatırlanarak etkinleştirilir 3 142.
Grafik bilgi ekranı
Srcü trfından kişiselleştirme
seçeneğinin kişisel ayarlarda
etkinleştirilmesi bir ön koşuldur. Bu
ayar kullanılan her anahtar için
yapılmalıdır.
Renkli bilgi ekranı
Kişiselleştirme daimi olarak
etkinleştirilmiştir.
Araç ayarlarının kişiselleştirilmesi
3 106.
Page 25 of 271

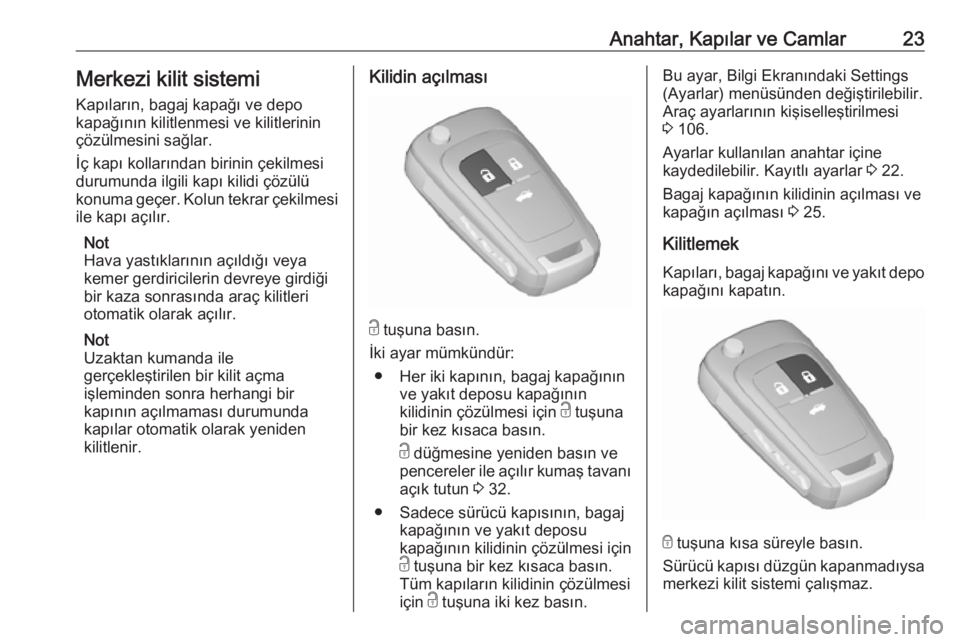

Anahtar, Kapılar ve Camlar23Merkezi kilit sistemiKapıların, bagaj kapağı ve depo
kapağının kilitlenmesi ve kilitlerinin
çözülmesini sağlar.
İç kapı kollarından birinin çekilmesi
durumunda ilgili kapı kilidi çözülü
konuma geçer. Kolun tekrar çekilmesi
ile kapı açılır.
Not
Hava yastıklarının açıldığı veya
kemer gerdiricilerin devreye girdiği
bir kaza sonrasında araç kilitleri otomatik olarak açılır.
Not
Uzaktan kumanda ile
gerçekleştirilen bir kilit açma
işleminden sonra herhangi bir
kapının açılmaması durumunda
kapılar otomatik olarak yeniden
kilitlenir.Kilidin açılması
c tuşuna basın.
İki ayar mümkündür: ● Her iki kapının, bagaj kapağının ve yakıt deposu kapağının
kilidinin çözülmesi için c tuşuna
bir kez kısaca basın.
c düğmesine yeniden basın ve
pencereler ile açılır kumaş tavanı
açık tutun 3 32.
● Sadece sürücü kapısının, bagaj kapağının ve yakıt deposu
kapağının kilidinin çözülmesi için
c tuşuna bir kez kısaca basın.
Tüm kapıların kilidinin çözülmesi
için c tuşuna iki kez basın.
Bu ayar, Bilgi Ekranındaki Settings
(Ayarlar) menüsünden değiştirilebilir.
Araç ayarlarının kişiselleştirilmesi
3 106.
Ayarlar kullanılan anahtar içine
kaydedilebilir. Kayıtlı ayarlar 3 22.
Bagaj kapağının kilidinin açılması ve
kapağın açılması 3 25.
Kilitlemek
Kapıları, bagaj kapağını ve yakıt depo
kapağını kapatın.
e tuşuna kısa süreyle basın.
Sürücü kapısı düzgün kapanmadıysa merkezi kilit sistemi çalışmaz.
Page 26 of 271
24Anahtar, Kapılar ve CamlarAçılır kumaş tavanı ve camları
kapatmak için e tekrar basın ve tutun
3 32.
Merkezi kilit tuşları
Her iki kapının, bagaj kapağı ve depo kapağının yolcu bölümünden
kilitlenmesi veya kilitlerinin
çözülmesini sağlar.
Kilitlemek için e tuşuna basın.
Kilidi açmak için c tuşuna basın.
Uzaktan kumanda fonksiyonunda
arıza
Kilidin açılması
Anahtarın kapı kilidinde çevrilmesi ile sürücü kapısının kilidi manuel olarak
çözülür. Kontağı açın, ön yolcu
kapısının, bagaj kapağının ve yakıt
deposu kapağının kilidini çözmek için
merkezi kilit tuşuna c basın.
Kontak açıldığında, hırsızlık alarm
sistemi de devre dışı bırakılır.
Kilitlemek
Anahtarın kapı kilidinde çevrilmesi ile sürücü kapısı manuel olarak kilitlenir.
Merkezi kilit sisteminde arıza
Kilidin açılması
Anahtarın kapı kilidinde çevrilmesi ile
sürücü kapısının kilidi manuel olarak
çözülür. Ön yolcu kapısı iç kapı
kollarının iki kez çekilmesi ile
açılabilir. Bagaj ve yakıt deposu
kapağı açılamaz.
Hırsızlık emniyet sistemini devre dışı
bırakmak için kontağı çevirin 3 27.
Kilitlemek
Ön yolcu kapısını kilitleme düğmesini içeriye bastırın. Sürücü kapısını
kapatın ve anahtarı kullanalarak araç
dışından kilitleyin. Yakıt depo kapağı
ve bagaj kapağı kilitlenemez.
Açılır kumaş tavanın manuel
kapatılması
3 35.
Otomatik kilitleme
Bu güvenlik fonksiyonu, araç belli bir
hızın üstüne çıktığı zaman kapılar, bagaj kapağı ve yakıt deposu kapağı
otomatik olarak kilitlenecek şekilde
ayarlanabilir.
Page 27 of 271

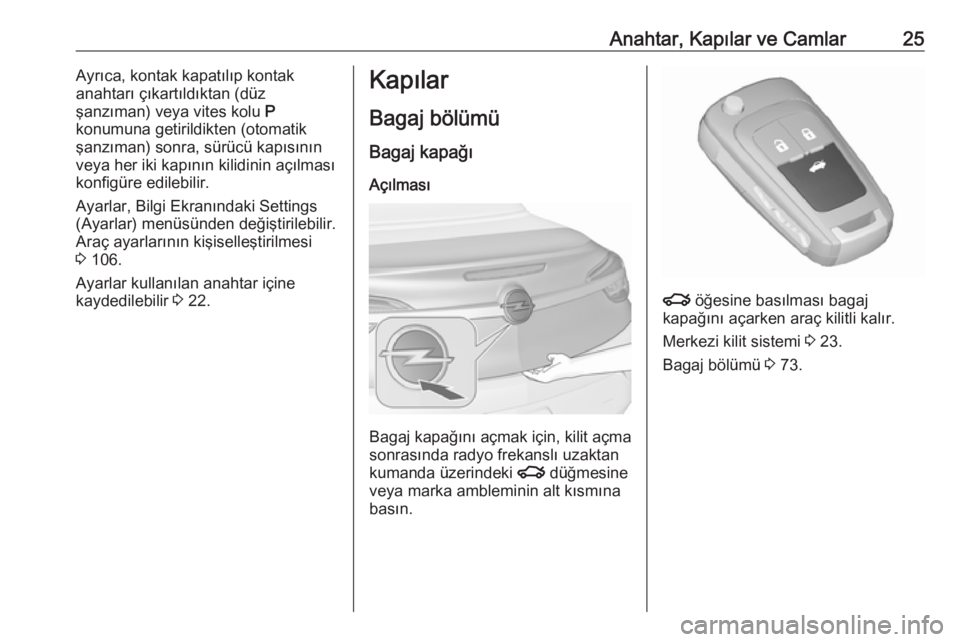

Anahtar, Kapılar ve Camlar25Ayrıca, kontak kapatılıp kontak
anahtarı çıkartıldıktan (düz
şanzıman) veya vites kolu P
konumuna getirildikten (otomatik şanzıman) sonra, sürücü kapısının
veya her iki kapının kilidinin açılması
konfigüre edilebilir.
Ayarlar, Bilgi Ekranındaki Settings
(Ayarlar) menüsünden değiştirilebilir.
Araç ayarlarının kişiselleştirilmesi
3 106.
Ayarlar kullanılan anahtar içine
kaydedilebilir 3 22.Kapılar
Bagaj bölümü
Bagaj kapağı Açılması
Bagaj kapağını açmak için, kilit açmasonrasında radyo frekanslı uzaktan
kumanda üzerindeki x düğmesine
veya marka ambleminin alt kısmına
basın.
x öğesine basılması bagaj
kapağını açarken araç kilitli kalır.
Merkezi kilit sistemi 3 23.
Bagaj bölümü 3 73.
Page 28 of 271

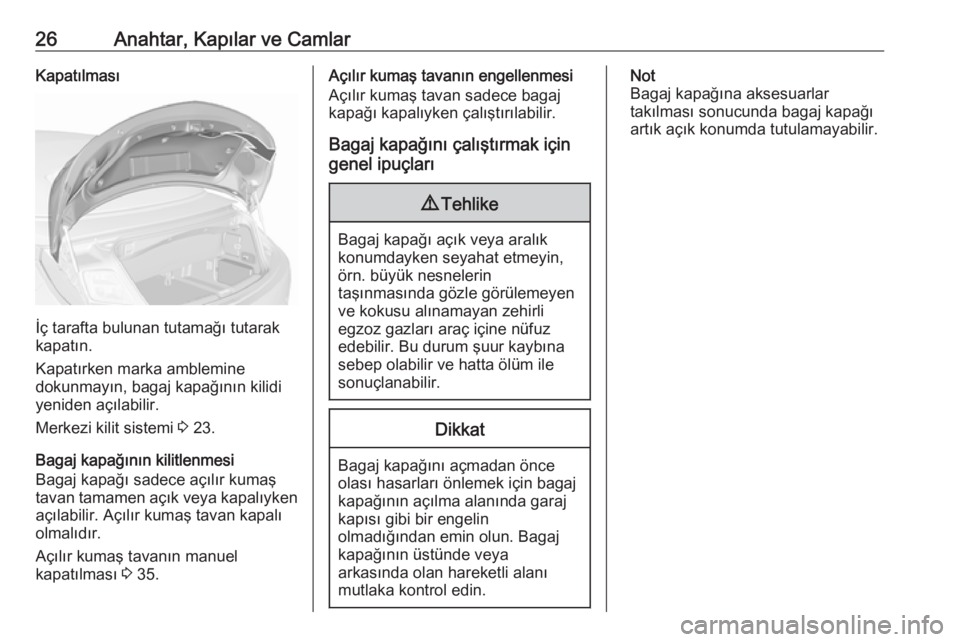

26Anahtar, Kapılar ve CamlarKapatılması
İç tarafta bulunan tutamağı tutarak
kapatın.
Kapatırken marka amblemine
dokunmayın, bagaj kapağının kilidi
yeniden açılabilir.
Merkezi kilit sistemi 3 23.
Bagaj kapağının kilitlenmesi
Bagaj kapağı sadece açılır kumaş
tavan tamamen açık veya kapalıyken
açılabilir. Açılır kumaş tavan kapalı
olmalıdır.
Açılır kumaş tavanın manuel
kapatılması 3 35.
Açılır kumaş tavanın engellenmesi
Açılır kumaş tavan sadece bagaj
kapağı kapalıyken çalıştırılabilir.
Bagaj kapağını çalıştırmak için
genel ipuçları9 Tehlike
Bagaj kapağı açık veya aralık
konumdayken seyahat etmeyin,
örn. büyük nesnelerin
taşınmasında gözle görülemeyen
ve kokusu alınamayan zehirli
egzoz gazları araç içine nüfuz
edebilir. Bu durum şuur kaybına sebep olabilir ve hatta ölüm ile
sonuçlanabilir.
Dikkat
Bagaj kapağını açmadan önce
olası hasarları önlemek için bagaj
kapağının açılma alanında garaj
kapısı gibi bir engelin
olmadığından emin olun. Bagaj
kapağının üstünde veya
arkasında olan hareketli alanı
mutlaka kontrol edin.
Not
Bagaj kapağına aksesuarlar
takılması sonucunda bagaj kapağı
artık açık konumda tutulamayabilir.
Page 29 of 271
Anahtar, Kapılar ve Camlar27Araç güvenliği
Hırsızlığı önleyici kilit sistemi9 Uyarı
Aracınızda insanlar varken sistemi
kullanmayınız. Kapıların kilidi
içerden açılamaz.
Kapılar açılamayacak şekilde
emniyet altına alınır. Kapılar kapalı
konumda olmalıdır aksi halde sistem
etkinleştirilemez.
Aracın kilitlerinin çözülmesi mekanik
hırsızlık emniyet sistemini devre dışı
bırakır. Merkezi kilit düğmesi ile bu
mümkün değildir.
Etkinleştirilmesi
Radyo frekanslı uzaktan kumandanın
e tuşuna 15 saniye içinde iki kez kısa
süreliğine basın. Uzun basma, açılır
kumaş tavan kapanmasını
etkinleştirecektir.
Hırsızlık alarm sistemi
Hırsızlık alarm sistemi, mekanik
hırsızlık emniyet sistemi ile birlikte
işlevini yerine getirir.
Aşağıdaki üniteleri denetler: ● kapılar, bagaj kapağı, kaput
● yolcu bölmesi ve bagaj bölümü
● aracın eğimi, örn. araç kaldırılırken
● ateşleme
Etkinleştirilmesi ● Araç kilitlendikten sonra bir kez e üzerine basıldığında 30 saniye
içinde kendi kendine etkinleşir.
● e seçeneğine beş saniye
içerisinde iki defa basıldığında,
doğrudan. Uzun basma, açılır kumaş tavan kapanmasını
etkinleştirecektir.
Not
Yolcu bölümü içindeki değişiklikler,
örn. koltuk kılıflarının kullanılması
veya camların açık konumda olması,
araç içi denetleme fonksiyonunu
olumsuz etkileyebilir.
Page 30 of 271
28Anahtar, Kapılar ve CamlarAraç iç bölümünü ve eğimini
denetlemeksizin çalıştırma
Araç içinde örn. hayvan kalacağı
zaman yüksek seviyedeki ultrasonik sinyaller ve araçtaki muhtemel
hareketler alarmı tetikleyeceği için, yolcu bölmesi ve araç eğimi
denetleme özelliği kapatılmalıdır.
Ayrıca, araç gemi veya tren ile
taşındığında da bu özellik
kapatılmalıdır.
1. Bagaj kapağını, motor kaputunu ve açılır kumaş tavanı kapatın.
2. o üzerine basın. Tuş üzerindeki
o LED ışığı maksimum
10 dakika yanar.
3. Kapıları kapatın.
4. Hırsızlık alarm sisteminin etkinleştirin.
Yanlış alarmları önlemek için, açılır
kumaş tavan açıksa yolcu bölmesi
izleme devreden çıkarılır. o
düğmesindeki LED yanmayacaktır.
Sadece camlar açıksa, yolcu bölmesi izleme işlemi kısıtlanır ve o
düğmesi içindeki LED yanar.
Sürücü Bilgi Sisteminde (DIC) durum mesajı görüntülenir.
LED ışığıHırsızlık alarm sisteminin LED ışığı
gösterge paneli üzerindeki sensörün
içine entegre edilmiştir.
Alarm sistemini etkinleştirme
sürecinde ilgili tuşa basıldıktan sonra
ilk 30 saniye içindeki durum:LED ışığı
yandığında:Sistem kendini
denetler, devreye
girmek için gerekli
bekleme süresi
işlerLED hızlı yanıp
söndüğünde:kapılar, bagaj
kapağı, açılır
kumaş tavan veya
kaput tamamen
kapalı değil veya
sistem arızası
Sistem devreye girdikten sonraki
durum:
LED yavaşça
yanıp
söndüğünde:Sistem devreye
girmiştir
Eğer bir sistem hatası ortaya çıkarsa,
yardım için servise başvurun.
