Soins du véhicule219Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut
ou le côté sur les différents types de fusibles et retirer le fusible.
Boîte à fusibles du compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.

220Soins du véhiculeN°Circuit électrique1Module de commande du moteur2Sonde lambda3Injection de carburant, système
d'allumage4Injection de carburant, système
d'allumage5–6Chauffage des rétroviseurs7Commande de ventilateur8Sonde lambda, refroidissement
moteur9Capteur de lunette arrière10Capteur de batterie du véhicule11Déverrouillage du coffre12Éclairage directionnel adaptatif,
commande automatique des
feux13Vannes ABS14–N°Circuit électrique15Module de commande du moteur16Démarreur17Module de commande de trans‐
mission18Lunette arrière chauffante19Lève-vitres électroniques avant20Lève-vitres électroniques arrière21Centre électrique arrière22Feu de route gauche (halogène)23Lave-phares24Feu de croisement droit (xénon)25Feu de croisement gauche
(xénon)26Phares antibrouillard27Chauffage du gazole (diesel)28Système démarrage/arrêt29Frein de stationnement élec‐
triqueN°Circuit électrique30Pompe d'ABS31–32Airbag33Éclairage directionnel adaptatif,
commande automatique des
feux34Recirculation des gaz d'échap‐
pement35Lève-vitres électriques, détec‐
teur de pluie, rétroviseurs exté‐
rieur36Climatisation37–38Pompe à vide39Module de commande d'alimen‐
tation en carburant40Lave-glace avant41Feu de route droit (halogène)42Ventilateur de radiateur

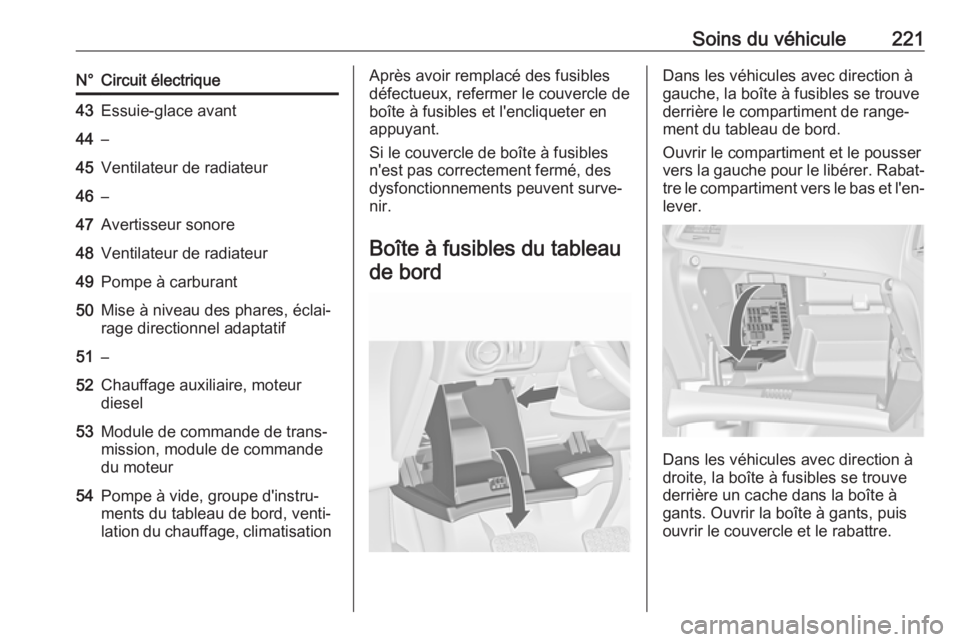

Soins du véhicule221N°Circuit électrique43Essuie-glace avant44–45Ventilateur de radiateur46–47Avertisseur sonore48Ventilateur de radiateur49Pompe à carburant50Mise à niveau des phares, éclai‐
rage directionnel adaptatif51–52Chauffage auxiliaire, moteur
diesel53Module de commande de trans‐
mission, module de commande
du moteur54Pompe à vide, groupe d'instru‐
ments du tableau de bord, venti‐
lation du chauffage, climatisationAprès avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, des
dysfonctionnements peuvent surve‐
nir.
Boîte à fusibles du tableau
de bordDans les véhicules avec direction à
gauche, la boîte à fusibles se trouve
derrière le compartiment de range‐
ment du tableau de bord.
Ouvrir le compartiment et le pousser vers la gauche pour le libérer. Rabat‐
tre le compartiment vers le bas et l'en‐
lever.
Dans les véhicules avec direction à
droite, la boîte à fusibles se trouve
derrière un cache dans la boîte à
gants. Ouvrir la boîte à gants, puis
ouvrir le couvercle et le rabattre.

222Soins du véhiculeN°Circuit électrique1Affichages2Module de commande de carros‐serie, éclairage extérieur3Module de commande de carros‐ serie, éclairage extérieur4Infotainment System5Infotainment System, combiné
d'instruments6Prise de courant, allume-cigares7Prise de courantN°Circuit électrique8Module de commande de carros‐ serie, feu de croisement gauche9Module de commande de carros‐ serie, feu de croisement droit10Module de commande de carros‐
serie, serrures de porte11Soufflerie12Siège électrique de conducteur13Siège électrique du passager14Connecteur de diagnostic15Airbag16Relais de couvercle de coffre17Système de climatisation18Diagnostic de service19Module de commande de carros‐ serie, feux stop, feux arrière,
éclairage intérieur20–21Tableau de bordN°Circuit électrique22Système d'allumage23Module de commande de carros‐ serie24Module de commande de carros‐ serie25–26Prise de courant accessoire du
coffre

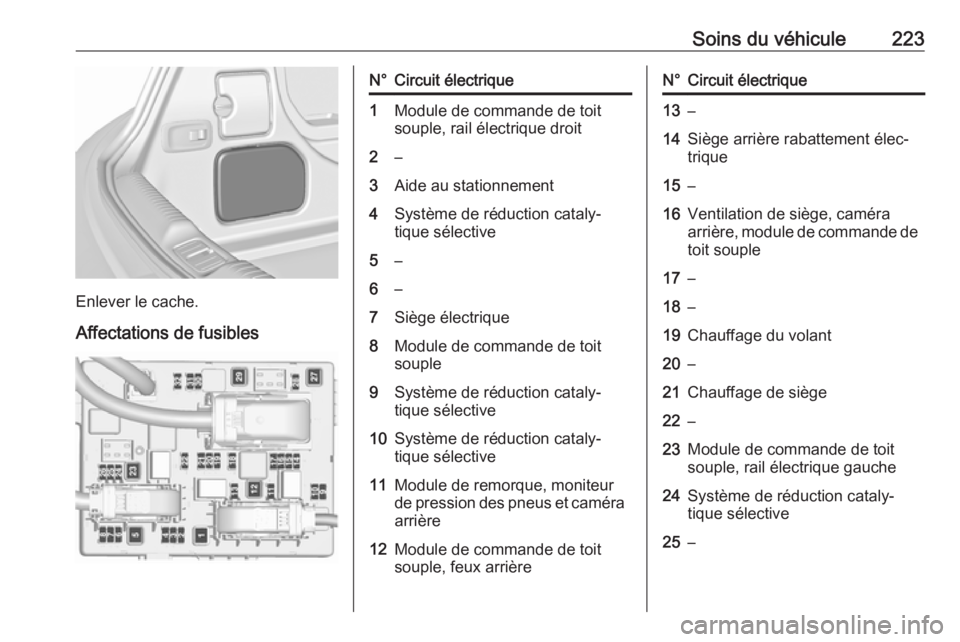

Boîte à fusibles du coffre
La boîte à fusibles se trouve sur le
côté gauche du coffre, derrière un cache.

Soins du véhicule223
Enlever le cache.
Affectations de fusibles
N°Circuit électrique1Module de commande de toit
souple, rail électrique droit2–3Aide au stationnement4Système de réduction cataly‐
tique sélective5–6–7Siège électrique8Module de commande de toit
souple9Système de réduction cataly‐
tique sélective10Système de réduction cataly‐
tique sélective11Module de remorque, moniteur
de pression des pneus et caméra arrière12Module de commande de toit
souple, feux arrièreN°Circuit électrique13–14Siège arrière rabattement élec‐
trique15–16Ventilation de siège, caméra
arrière, module de commande de toit souple17–18–19Chauffage du volant20–21Chauffage de siège22–23Module de commande de toit
souple, rail électrique gauche24Système de réduction cataly‐
tique sélective25–

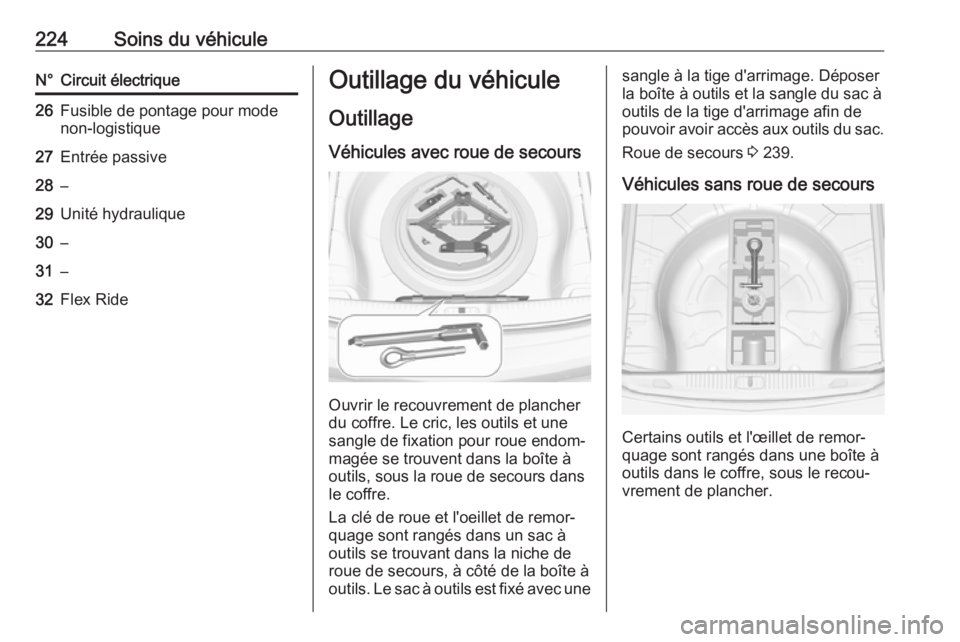

224Soins du véhiculeN°Circuit électrique26Fusible de pontage pour mode
non-logistique27Entrée passive28–29Unité hydraulique30–31–32Flex RideOutillage du véhicule
Outillage Véhicules avec roue de secours
Ouvrir le recouvrement de plancher
du coffre. Le cric, les outils et une
sangle de fixation pour roue endom‐
magée se trouvent dans la boîte à
outils, sous la roue de secours dans
le coffre.
La clé de roue et l'oeillet de remor‐
quage sont rangés dans un sac à
outils se trouvant dans la niche de
roue de secours, à côté de la boîte à
outils. Le sac à outils est fixé avec une
sangle à la tige d'arrimage. Déposer
la boîte à outils et la sangle du sac à
outils de la tige d'arrimage afin de
pouvoir avoir accès aux outils du sac.
Roue de secours 3 239.
Véhicules sans roue de secours
Certains outils et l'œillet de remor‐
quage sont rangés dans une boîte à
outils dans le coffre, sous le recou‐
vrement de plancher.

Soins du véhicule225Véhicules sans roue de secours
ni plancher plat de coffre
Certains outils et l'œillet de remor‐
quage sont rangés dans un sac fixé à l'anneau d'arrimage avant gauche du
coffre.
Jantes et pneus
Roues
Sur les véhicules à moteur Diesel, les jantes en acier sont interdites et
seules les jantes en alliage spéciales
agréées pour les véhicules sont auto‐
risées.
État des pneus, état des jantes
Franchir les arêtes vives lentement et si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures
inférieures à 7 °C et devraient donc être montés sur toutes les roues.Toutes les tailles de pneus sont
permises comme pneus d'hiver
3 264.
Utiliser uniquement des pneus de
taille 245/45 R18 comme pneus d'hi‐
ver.
Sur les véhicules à moteur Diesel, les jantes en acier sont interdites et
seules les jantes en alliage spéciales
agréées pour les véhicules sont auto‐
risées.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur
selon la réglementation du pays.
Désignations des pneus Par exemple 235/55 R 17 99 V235:Largeur des pneus en mm55:Rapport de la section (hauteur
du pneu sur largeur du pneu)
en %R:Type de carcasse : RadialeRF:Type : RunFlat17:Diamètre des jantes en pouces99:Indice de capacité de charge
par exemple : 99 correspond
à 775 kgV:Indicatif de vitesse

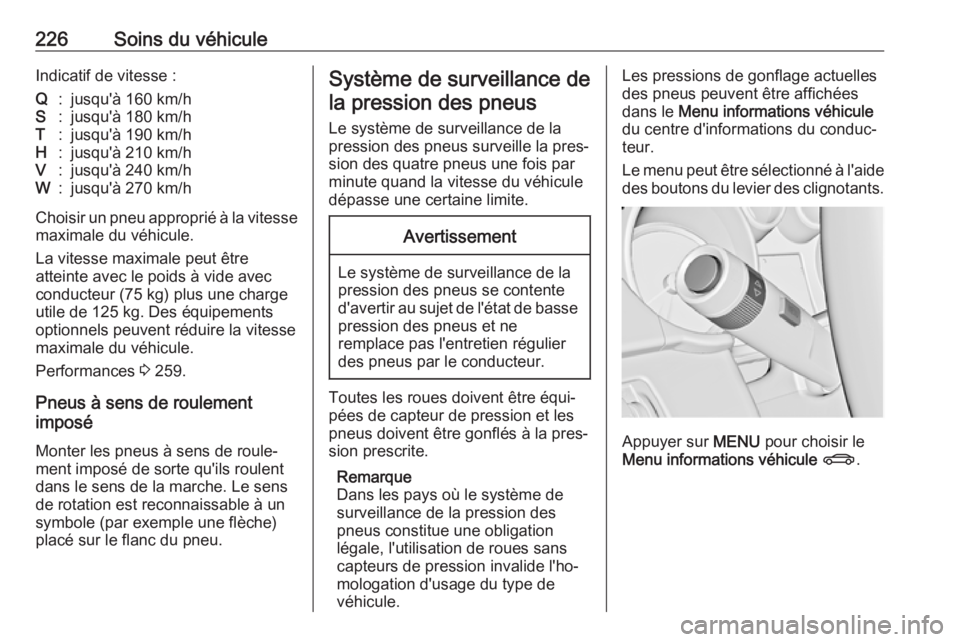

226Soins du véhiculeIndicatif de vitesse :Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitessemaximale du véhicule.
La vitesse maximale peut être
atteinte avec le poids à vide avec
conducteur (75 kg) plus une charge
utile de 125 kg. Des équipements
optionnels peuvent réduire la vitesse maximale du véhicule.
Performances 3 259.
Pneus à sens de roulement
imposé
Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens
de rotation est reconnaissable à un symbole (par exemple une flèche)
placé sur le flanc du pneu.
Système de surveillance de
la pression des pneus
Le système de surveillance de la
pression des pneus surveille la pres‐
sion des quatre pneus une fois par
minute quand la vitesse du véhicule
dépasse une certaine limite.Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne
remplace pas l'entretien régulier
des pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de surveillance de la pression des
pneus constitue une obligation
légale, l'utilisation de roues sans
capteurs de pression invalide l'ho‐
mologation d'usage du type de
véhicule.
Les pressions de gonflage actuelles
des pneus peuvent être affichées
dans le Menu informations véhicule
du centre d'informations du conduc‐
teur.
Le menu peut être sélectionné à l'aide
des boutons du levier des clignotants.
Appuyer sur MENU pour choisir le
Menu informations véhicule X .

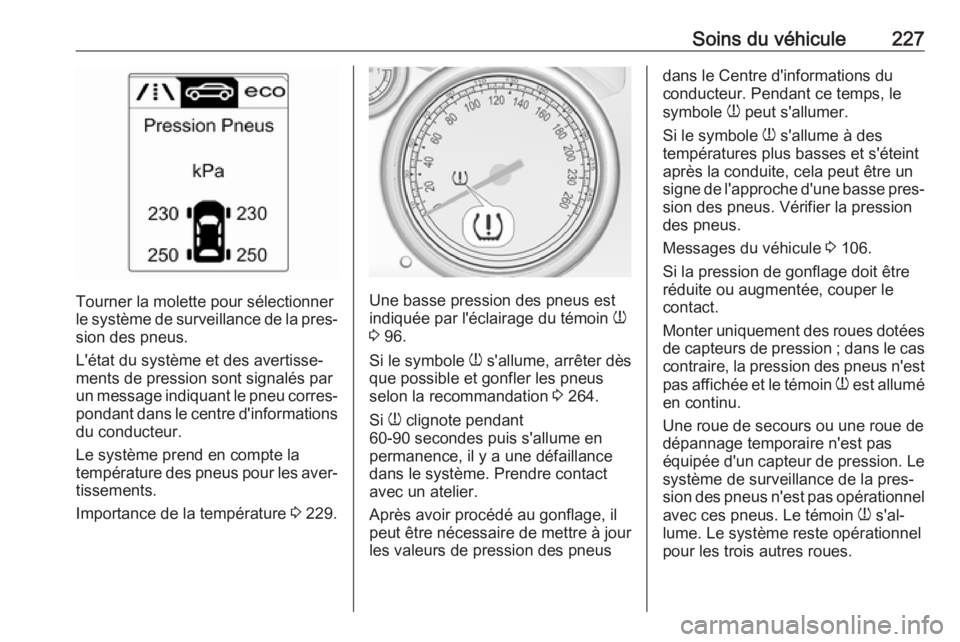

Soins du véhicule227
Tourner la molette pour sélectionner
le système de surveillance de la pres‐
sion des pneus.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message indiquant le pneu corres‐ pondant dans le centre d'informations
du conducteur.
Le système prend en compte la
température des pneus pour les aver‐ tissements.
Importance de la température 3 229.Une basse pression des pneus est
indiquée par l'éclairage du témoin w
3 96.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus
selon la recommandation 3 264.
Si w clignote pendant
60-90 secondes puis s'allume en
permanence, il y a une défaillance
dans le système. Prendre contact
avec un atelier.
Après avoir procédé au gonflage, il
peut être nécessaire de mettre à jour
les valeurs de pression des pneus
dans le Centre d'informations du
conducteur. Pendant ce temps, le
symbole w peut s'allumer.
Si le symbole w s'allume à des
températures plus basses et s'éteint
après la conduite, cela peut être un
signe de l'approche d'une basse pres‐
sion des pneus. Vérifier la pression
des pneus.
Messages du véhicule 3 106.
Si la pression de gonflage doit être
réduite ou augmentée, couper le
contact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas
contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours ou une roue de
dépannage temporaire n'est pas
équipée d'un capteur de pression. Le système de surveillance de la pres‐sion des pneus n'est pas opérationnel
avec ces pneus. Le témoin w s'al‐
lume. Le système reste opérationnel pour les trois autres roues.

228Soins du véhiculeL'utilisation de kits de réparation de
pneu du type liquide disponibles dans le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine
peuvent être utilisés.
Le fonctionnement de dispositifs élec‐
troniques ou la proximité d'installa‐
tions utilisant des fréquences d'ondes
identiques peuvent perturber le
système de surveillance de la pres‐
sion des pneus.
À chaque remplacement de pneus, les capteurs de pression des pneusdoivent être démontés et faire l'objet
d'un entretien. Pour le capteur à
visser : remplacer l'obus de valve et
le joint d'étanchéité. Pour le capteur à clipser : remplacer l'intégralité du
corps de valve.
État de charge du véhicule Régler la pression des pneus en fonc‐
tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression
des pneus 3 264, puis sélectionner
le réglage approprié dans le menu
Charge des pneus du centre d'infor‐mations du conducteur 3 98. Ce
réglage est la référence pour les aver‐
tissements de pression des pneus.
Le menu Charge du pneu s'affiche
uniquement si le véhicule est à l'arrêt et que le frein de stationnement est
serré. Sur les véhicules dotés d'une boîte automatique, le levier sélecteur
doit être en position P.
Sélectionner :
● Léger pour une pression de
confort jusqu'à 3 personnes
● Eco pour une pression Eco
jusqu'à 3 personnes
● Max pour une pleine charge
Processus de correspondance
des capteurs de pression des
pneus
Chaque capteur de pression des
pneus possède un code d'identifica‐
tion unique. Le code d'identification
doit correspondre à une nouvelle
position des roues après une permu‐
tation des roues ou un échange du jeu
de roues complet et si un ou plusieurs capteurs de pression des pneus ont
été remplacés. Le processus de
correspondance des capteurs de
pression des pneus doit également être effectué après avoir remplacéune roue de secours par une roue de
route dotée d'un capteur de pression
du pneu.
Le témoin de dysfonctionnement w et
le message ou le code d'avertisse‐
ment doivent s'éteindre lors du cycle
d'allumage suivant. Les capteurs
correspondent aux positions des
roues à l'aide d'un outil de réappren‐
tissage, dans l'ordre suivant : roue
avant gauche, roue avant droite, roue arrière droite, roue arrière gauche. Le
