Soins du véhicule209Protection contre le déchargement de
la batterie 3 132.
Déconnexion de la batterie
Si la batterie du véhicule doit être
déconnectée (par ex. pour un entre‐
tien), la sirène d'alarme doit être
désactivée comme suit : Mettre le contact, puis le couper, puis débran‐
cher la batterie du véhicule dans les
15 secondes qui suivent.
Remplacement de la batterie du
véhicule
Remarque
Toute dérogation aux instructions
données dans cette section peut
entraîner une désactivation ou une
perturbation du système d'arrêt/
démarrage.
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être
ouverte.N'utiliser que des batteries de
véhicule qui permettent de monter la
boîte à fusibles au-dessus d'elles.
Veiller à ce que la batterie soit
toujours remplacée par le même type de batterie.
Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Système Stop/Start 3 148.
Charge de la batterie du véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la
tension de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la
batterie du véhicule peut être
endommagée.
Démarrage par câbles auxiliaires
3 242.
Étiquette d'avertissement
Signification des symboles :
● Pas d'étincelles ni de flammes nues et ne pas fumer.
● Toujours se protéger les yeux. Les gaz explosifs peuvent causer
une cécité ou des blessures.
● Conserver la batterie du véhicule
hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut
rendre aveugle ou causer de
graves brûlures.

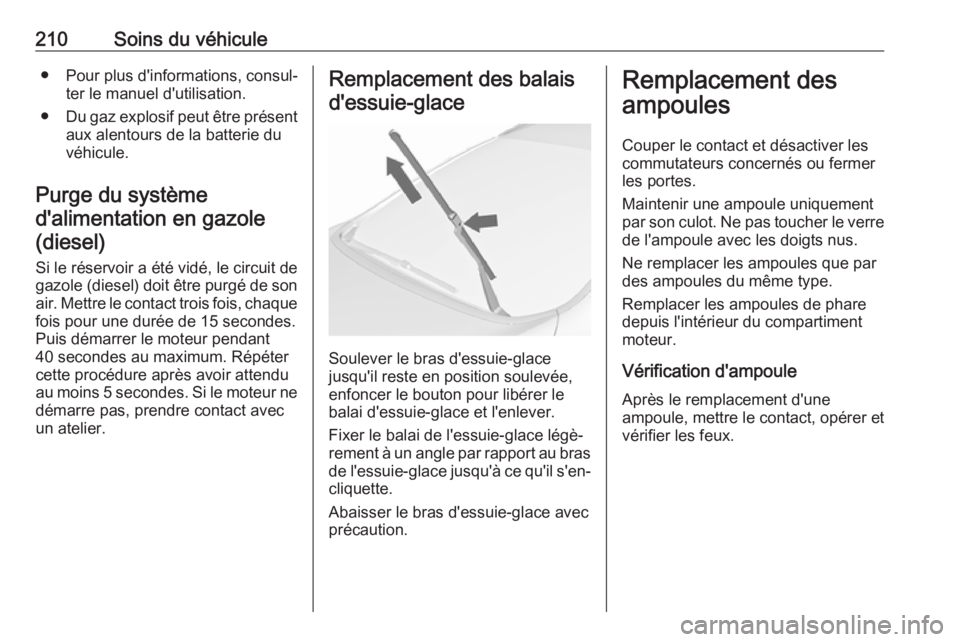

210Soins du véhicule● Pour plus d'informations, consul‐ter le manuel d'utilisation.
● Du gaz explosif peut être présent
aux alentours de la batterie du
véhicule.
Purge du système d'alimentation en gazole (diesel)
Si le réservoir a été vidé, le circuit de
gazole (diesel) doit être purgé de son
air. Mettre le contact trois fois, chaque fois pour une durée de 15 secondes.
Puis démarrer le moteur pendant
40 secondes au maximum. Répéter
cette procédure après avoir attendu
au moins 5 secondes. Si le moteur ne
démarre pas, prendre contact avec
un atelier.Remplacement des balais
d'essuie-glace
Soulever le bras d'essuie-glace
jusqu'il reste en position soulevée,
enfoncer le bouton pour libérer le
balai d'essuie-glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Remplacement des
ampoules
Couper le contact et désactiver les
commutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment moteur.
Vérification d'ampoule Après le remplacement d'une
ampoule, mettre le contact, opérer et
vérifier les feux.

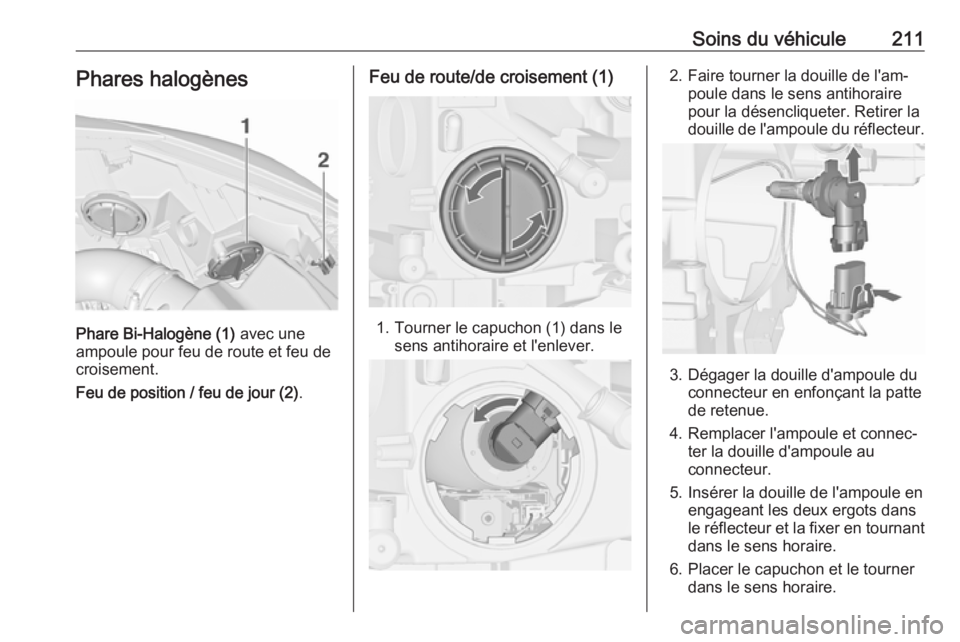

Soins du véhicule211Phares halogènes
Phare Bi-Halogène (1) avec une
ampoule pour feu de route et feu de croisement.
Feu de position / feu de jour (2) .
Feu de route/de croisement (1)
1. Tourner le capuchon (1) dans le
sens antihoraire et l'enlever.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Dégager la douille d'ampoule du connecteur en enfonçant la patte
de retenue.
4. Remplacer l'ampoule et connec‐ ter la douille d'ampoule au
connecteur.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
6. Placer le capuchon et le tourner dans le sens horaire.

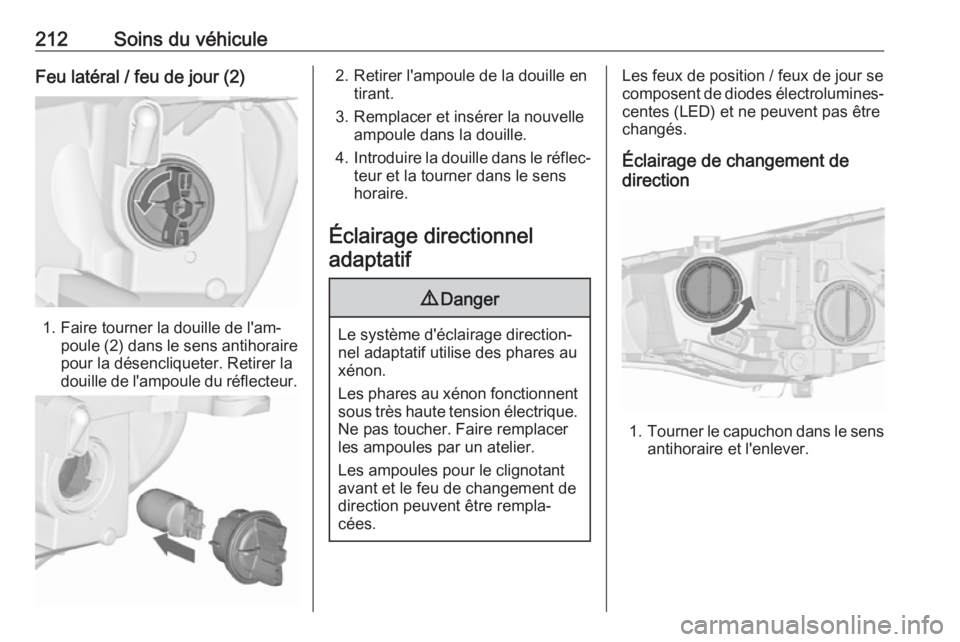

212Soins du véhiculeFeu latéral / feu de jour (2)
1. Faire tourner la douille de l'am‐poule (2) dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
2. Retirer l'ampoule de la douille en tirant.
3. Remplacer et insérer la nouvelle ampoule dans la douille.
4. Introduire la douille dans le réflec‐
teur et la tourner dans le sens
horaire.
Éclairage directionnel adaptatif9 Danger
Le système d'éclairage direction‐
nel adaptatif utilise des phares au
xénon.
Les phares au xénon fonctionnent sous très haute tension électrique. Ne pas toucher. Faire remplacer
les ampoules par un atelier.
Les ampoules pour le clignotant
avant et le feu de changement de
direction peuvent être rempla‐
cées.
Les feux de position / feux de jour se
composent de diodes électrolumines‐ centes (LED) et ne peuvent pas être
changés.
Éclairage de changement de
direction
1. Tourner le capuchon dans le sens
antihoraire et l'enlever.

Soins du véhicule213

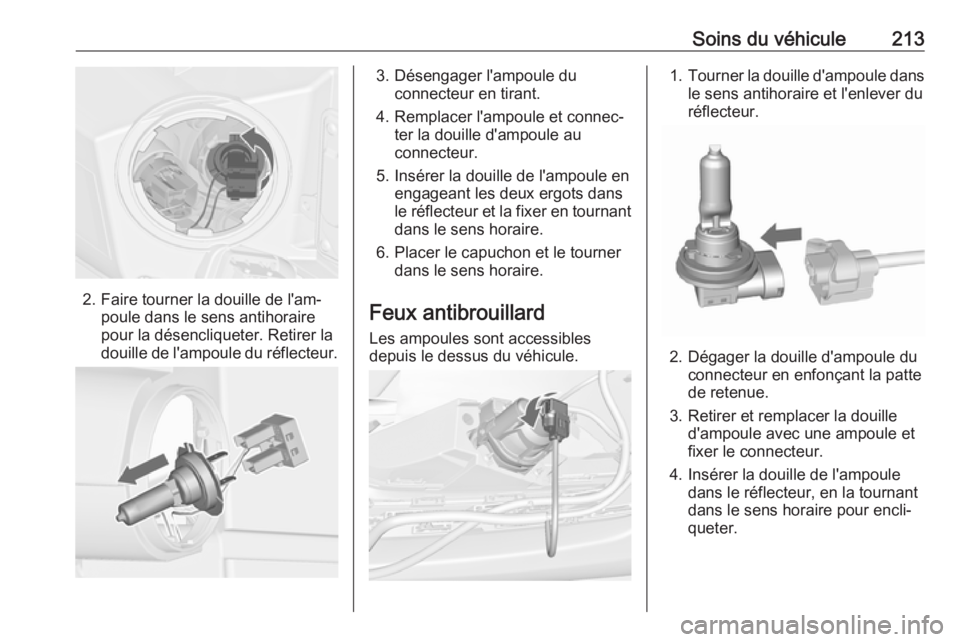

2. Faire tourner la douille de l'am‐poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Désengager l'ampoule du connecteur en tirant.
4. Remplacer l'ampoule et connec‐ ter la douille d'ampoule au
connecteur.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
6. Placer le capuchon et le tourner dans le sens horaire.
Feux antibrouillard Les ampoules sont accessibles
depuis le dessus du véhicule.1. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
réflecteur.
2. Dégager la douille d'ampoule du connecteur en enfonçant la patte
de retenue.
3. Retirer et remplacer la douille d'ampoule avec une ampoule etfixer le connecteur.
4. Insérer la douille de l'ampoule dans le réflecteur, en la tournant
dans le sens horaire pour encli‐
queter.

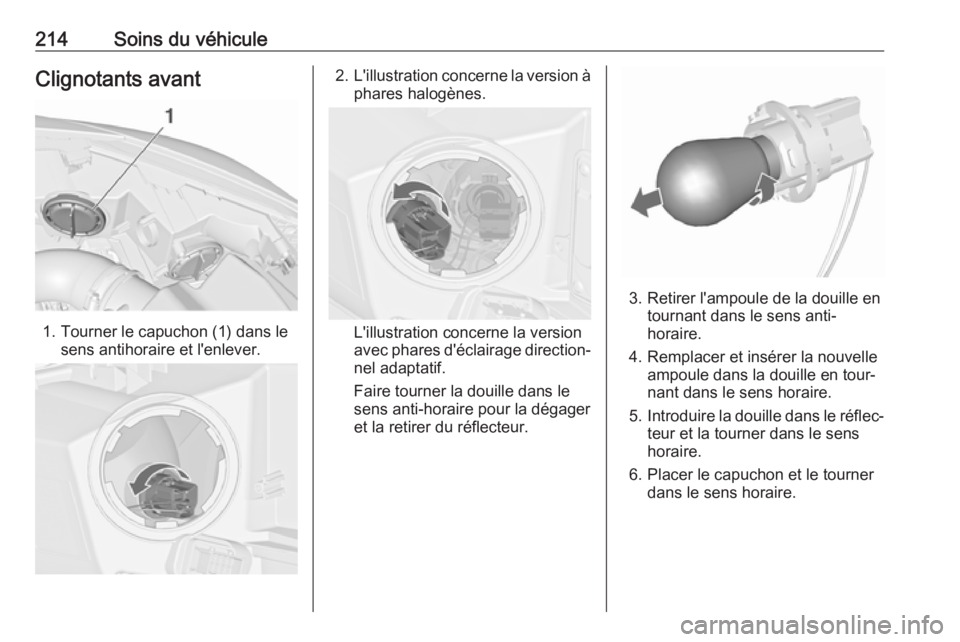

214Soins du véhiculeClignotants avant
1. Tourner le capuchon (1) dans lesens antihoraire et l'enlever.
2.L'illustration concerne la version à
phares halogènes.
L'illustration concerne la version
avec phares d'éclairage direction‐
nel adaptatif.
Faire tourner la douille dans le
sens anti-horaire pour la dégager
et la retirer du réflecteur.
3. Retirer l'ampoule de la douille en tournant dans le sens anti-
horaire.
4. Remplacer et insérer la nouvelle ampoule dans la douille en tour‐
nant dans le sens horaire.
5. Introduire la douille dans le réflec‐
teur et la tourner dans le sens
horaire.
6. Placer le capuchon et le tourner dans le sens horaire.

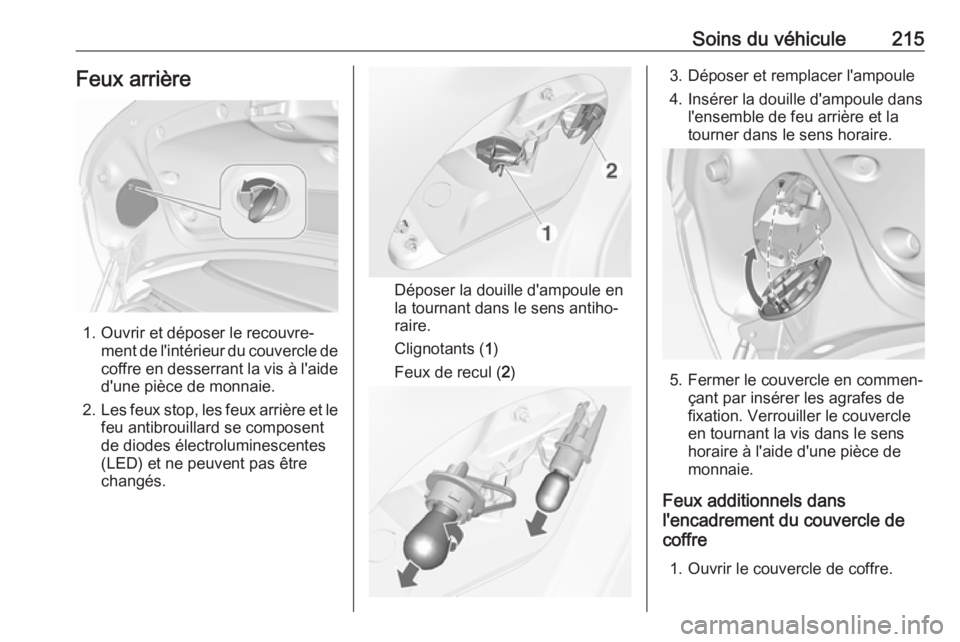

Soins du véhicule215Feux arrière
1. Ouvrir et déposer le recouvre‐ment de l'intérieur du couvercle decoffre en desserrant la vis à l'aide
d'une pièce de monnaie.
2. Les feux stop, les feux arrière et le
feu antibrouillard se composent
de diodes électroluminescentes
(LED) et ne peuvent pas être
changés.
Déposer la douille d'ampoule en
la tournant dans le sens antiho‐
raire.
Clignotants ( 1)
Feux de recul ( 2)
3. Déposer et remplacer l'ampoule
4. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire.
5. Fermer le couvercle en commen‐ çant par insérer les agrafes de
fixation. Verrouiller le couvercle
en tournant la vis dans le sens
horaire à l'aide d'une pièce de
monnaie.
Feux additionnels dans
l'encadrement du couvercle de
coffre
1. Ouvrir le couvercle de coffre.

216Soins du véhicule

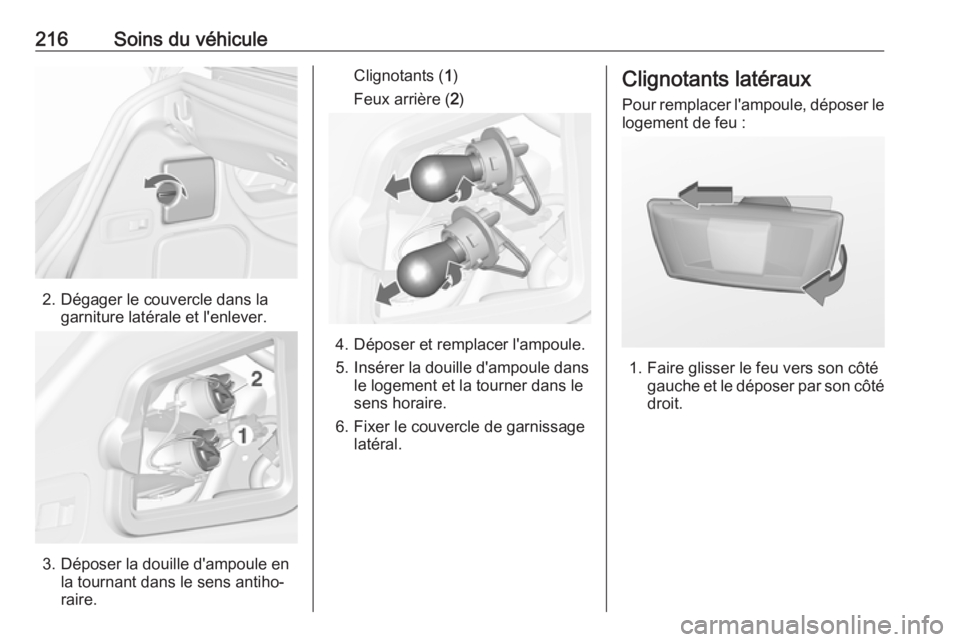

2. Dégager le couvercle dans lagarniture latérale et l'enlever.
3. Déposer la douille d'ampoule enla tournant dans le sens antiho‐
raire.
Clignotants ( 1)
Feux arrière ( 2)
4. Déposer et remplacer l'ampoule.
5. Insérer la douille d'ampoule dans le logement et la tourner dans le
sens horaire.
6. Fixer le couvercle de garnissage latéral.
Clignotants latéraux
Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.

Soins du véhicule217

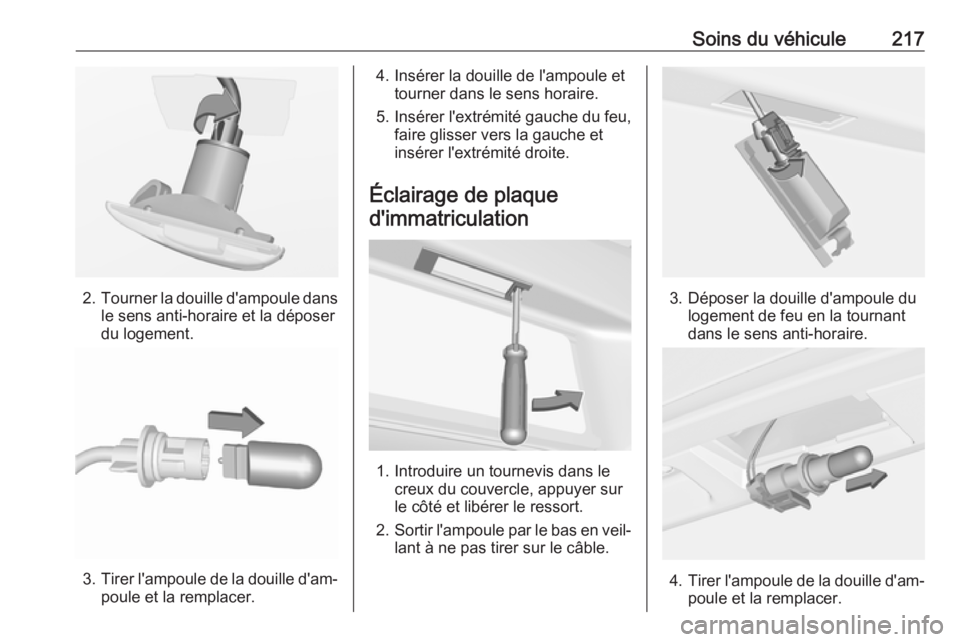

2.Tourner la douille d'ampoule dans
le sens anti-horaire et la déposer
du logement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Déposer la douille d'ampoule du logement de feu en la tournant
dans le sens anti-horaire.
4. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.

218Soins du véhicule5. Insérer la douille d'ampoule dansle logement de feu et la tourner
dans le sens horaire.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Éclairage intérieur Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre Faire remplacer les ampoules par un
atelier.
Éclairage du tableau de bord
Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes
à fusibles :
● À l'avant gauche du comparti‐ ment moteur,
● Dans les véhicules avec la direc‐
tion à gauche, à l'intérieur
derrière le compartiment de
rangement ou, dans les véhicu‐
les avec la direction à droite,
derrière la boîte à gants,
● Derrière un cache sur le côté gauche du coffre.
Avant de remplacer un fusible, désac‐ tiver le commutateur correspondant
et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la
défaillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
