Cuidado del vehículo2092. La ilustración muestra la versióncon faros halógenos.
La ilustración muestra la versióncon sistema de faros adaptativos.
Gire el casquillo de la bombilla en
sentido antihorario para desen‐
clavarlo y extraerlo del reflector.
3. Retire la bombilla del casquillo girándola en sentido antihorario.
4. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
5. Inserte el casquillo en el reflector y gírelo en sentido horario.
6. Monte la tapa y gírela en sentido horario.
Luces traseras
1.Abra y retire la cubierta del interior
de la puerta del maletero aflo‐
jando el tornillo con una moneda.
2. Las luces de freno, las luces traseras y las luces antiniebla
están diseñadas como diodos
emisores de luz (LED) y no se
pueden cambiar.

210Cuidado del vehículo

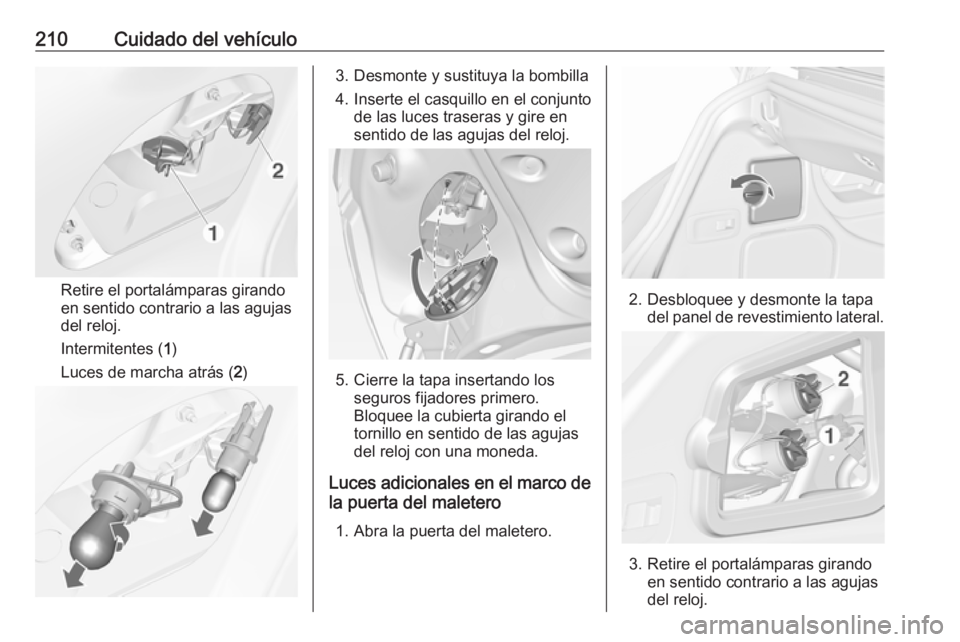

Retire el portalámparas girando
en sentido contrario a las agujas
del reloj.
Intermitentes ( 1)
Luces de marcha atrás ( 2)
3. Desmonte y sustituya la bombilla
4. Inserte el casquillo en el conjunto de las luces traseras y gire en
sentido de las agujas del reloj.
5. Cierre la tapa insertando los seguros fijadores primero.
Bloquee la cubierta girando el
tornillo en sentido de las agujas
del reloj con una moneda.
Luces adicionales en el marco de la puerta del maletero
1. Abra la puerta del maletero.
2. Desbloquee y desmonte la tapa del panel de revestimiento lateral.
3. Retire el portalámparas girandoen sentido contrario a las agujas
del reloj.

Cuidado del vehículo211Intermitentes (1)
Luces traseras ( 2)
4. Desmonte y sustituya la bombilla.
5. Inserte el casquillo en la carcasa y gírelo en sentido de las agujas
del reloj.
6. Acople la cubierta de revesti‐ miento lateral.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara a la izquierda y extráigala por su extremo dere‐
cho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.

212Cuidado del vehículo4. Inserte el portalámparas y gíreloen sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícela a la izquierda e
introduzca el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hendi‐
dura de la cubierta, presione a un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.
3. Desmonte el portalámparas delgrupo óptico girándolo en sentidoantihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Luces interiores Luz de cortesía, luces de lectura
Haga cambiar las bombillas en un
taller.
Luz del compartimento de cargaHaga cambiar las bombillas en un
taller.
Iluminación del tablero de instrumentos
Haga cambiar las bombillas en un
taller.

Cuidado del vehículo213Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el
vehículo:
● en la parte delantera izquierda del compartimento del motor
● en los vehículos con volante a la izquierda, en el interior, detrás
del compartimento portaobjetos;
en los vehículos con volante a la
derecha, detrás de la guantera
● detrás de una tapa en el lado izquierdo del compartimento de
carga.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse por su filamento fundido. No
sustituya el fusible hasta que se
subsane la causa de la avería.
Algunas funciones pueden estar
protegidas por varios fusibles.Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.

214Cuidado del vehículoColoque el extractor de fusibles en la
parte superior o lateral del fusible
correspondiente y extráigalo.
Caja de fusibles delcompartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa y levántela hasta
el tope. Desmonte la tapa en posición vertical tirando hacia arriba.
N.ºCircuito1Módulo de control del motor2Sensor Lambda3Inyección de combustible,
sistema de encendido4Inyección de combustible,
sistema de encendido5–6Retrovisores térmicos7Control del ventilador8Sensor Lambda, refrigeración
del motor9Sensor de luneta trasera10Sensor de la batería del vehículo11Apertura del maletero12Sistema de faros adaptativos,
control automático de las luces13Válvulas ABS14–15Módulo de control del motor

Cuidado del vehículo215N.ºCircuito16Motor de arranque17Módulo de control del cambio18Luneta térmica trasera19Elevalunas eléctricos delan‐
teros20Elevalunas eléctricos traseros21Central trasero eléctrico22Luz de carretera izquierda (haló‐
gena)23Lavafaros24La luz de cruce derecha (xenón)25La luz de cruce izquierda
(xenón)26Faros antiniebla27Calefacción de combustible
diésel28Sistema Start-Stop29Freno de estacionamiento eléc‐
tricoN.ºCircuito30Bomba del ABS31–32Airbag33Sistema de faros adaptativos,
control automático de las luces34Recirculación de gases de
escape35Elevalunas eléctrico, sensor de
lluvia, retrovisores exteriores36Climatización37–38Bomba de vacío39Módulo de control del sistema
de combustible40Sistema lavaparabrisas41Luz de carretera derecha (haló‐
gena)42Ventilador del radiador43LimpiaparabrisasN.ºCircuito44–45Ventilador del radiador46–47Bocina48Ventilador del radiador49Bomba de combustible50Nivelación de faros, sistema de
faros adaptativos51–52Calefactor auxiliar, motor diésel53Módulo de control del cambio,
módulo de control del motor54Bomba de vacío, cuadro de
instrumentos, ventilación de
calefacción, aire acondicionado
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se
enclave.

216Cuidado del vehículoSi la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero de instrumentos
En los vehículos con volante a la
izquierda, la caja de fusibles está detrás del compartimento portaobje‐
tos en el tablero de instrumentos.
Abra el compartimento y empújelo a
la izquierda para desbloquearlo.
Abata el compartimento hacia abajo
y desmóntelo.
En los vehículos con volante a la
derecha, la caja de fusibles está
situada detrás de una tapa en la
guantera. Abra la guantera, luego
abra la cubierta y pliéguela hacia
abajo.
N.ºCircuito1Pantallas2Unidad de control de la carro‐
cería, luces exteriores3Unidad de control de la carro‐
cería, luces exteriores4Sistema de infoentretenimiento5Sistema de infoentretenimiento,
instrumento6Toma de corriente, encendedor
de cigarrillos7Toma de corriente

Cuidado del vehículo217N.ºCircuito8Módulo de control de la carro‐
cería, luz de cruce izquierda9Módulo de control de la carro‐
cería, luz de cruce derecha10Módulo de control de la carro‐
cería, bloqueo de puertas11Ventilador del habitáculo12Asiento eléctrico del conductor13Asiento eléctrico del acompa‐
ñante14Conector de diagnosis15Airbag16Relé de la puerta del maletero17Sistema de aire acondicionado18Diagnosis de servicio19Módulo de control de la carro‐
cería, luces de freno, luces
traseras, luces interiores20–21Tablero de instrumentosN.ºCircuito22Sistema de encendido23Módulo de control de la carro‐
cería24Módulo de control de la carro‐
cería25–26Accesorios de toma de alimen‐
tación del maletero
Caja de fusibles del
compartimento de carga

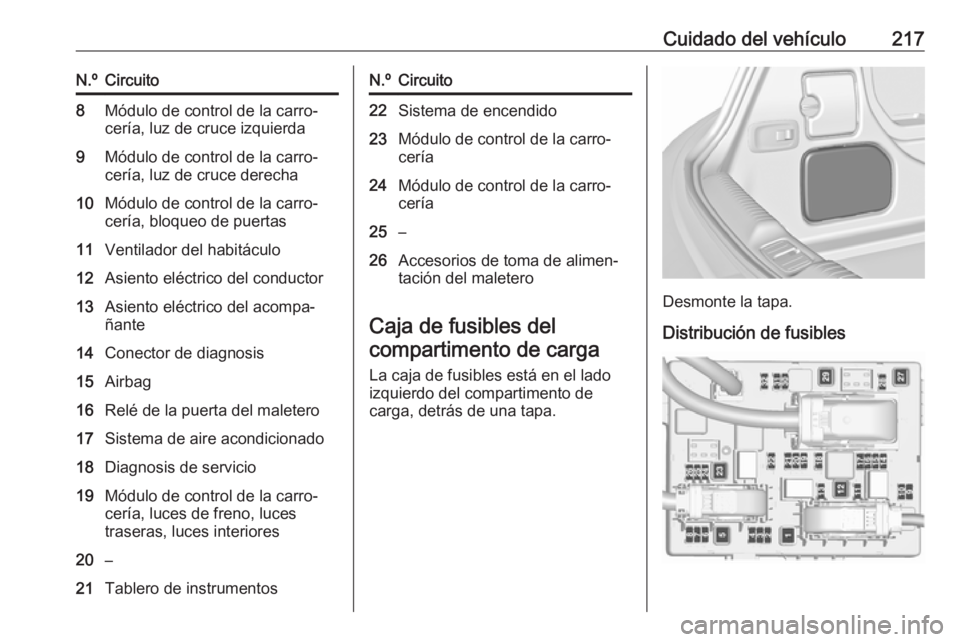

La caja de fusibles está en el lado
izquierdo del compartimento de
carga, detrás de una tapa.
Desmonte la tapa.
Distribución de fusibles

218Cuidado del vehículoN.ºCircuito1El módulo de control de la
capota, carril de energía
derecho2–3Asistente de aparcamiento4Sistema de reducción catalítica
selectiva5–6–7Asiento eléctrico8Módulo de control de la capota9Sistema de reducción catalítica
selectiva10Sistema de reducción catalítica selectiva11Módulo del remolque, monitor
de presión de neumáticos y
cámara de visión trasera12El módulo de control de la
capota, luces traserasN.ºCircuito13–14Asiento trasero abatimiento
eléctrico15–16Ventilación de asiento, cámara
de visión trasera, módulo de
control de la capota17–18–19Calefacción del volante20–21Calefacción de asiento22–23El módulo de control de la
capota, carril de energía
izquierdo24Sistema de reducción catalítica
selectiva25–N.ºCircuito26Fusible de cable puente para
modo no logístico27Entrada pasiva28–29Unidad hidráulica30–31–32Flex Ride
