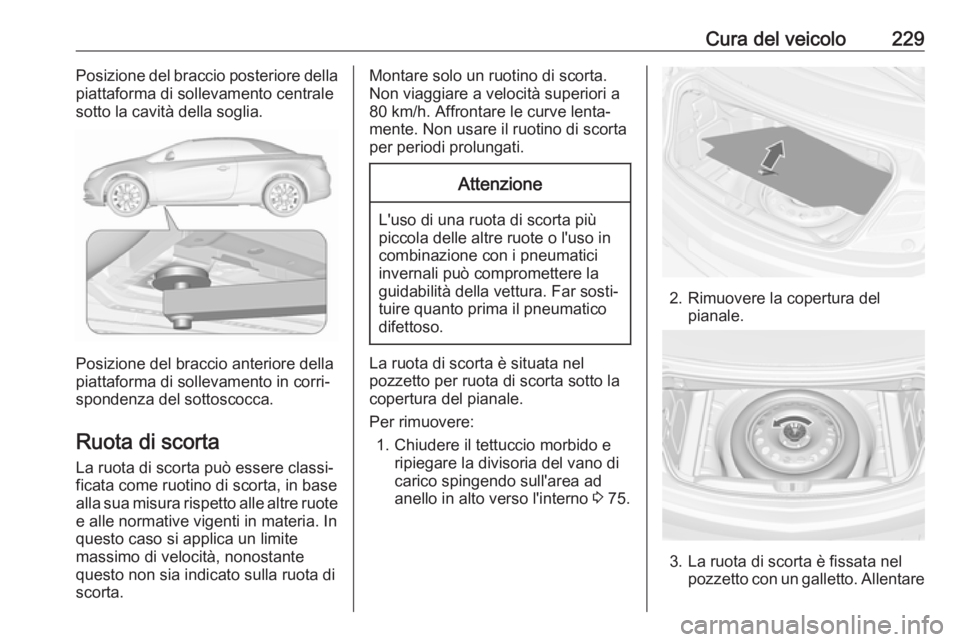

Cura del veicolo229Posizione del braccio posteriore della
piattaforma di sollevamento centrale
sotto la cavità della soglia.
Posizione del braccio anteriore della
piattaforma di sollevamento in corri‐
spondenza del sottoscocca.
Ruota di scorta
La ruota di scorta può essere classi‐
ficata come ruotino di scorta, in base
alla sua misura rispetto alle altre ruote
e alle normative vigenti in materia. In
questo caso si applica un limite
massimo di velocità, nonostante
questo non sia indicato sulla ruota di
scorta.
Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.Attenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o l'uso in
combinazione con i pneumatici invernali può compromettere la
guidabilità della vettura. Far sosti‐
tuire quanto prima il pneumatico
difettoso.
La ruota di scorta è situata nel
pozzetto per ruota di scorta sotto la
copertura del pianale.
Per rimuovere: 1. Chiudere il tettuccio morbido e ripiegare la divisoria del vano di
carico spingendo sull'area ad
anello in alto verso l'interno 3 75.
2. Rimuovere la copertura del
pianale.
3. La ruota di scorta è fissata nelpozzetto con un galletto. Allentare

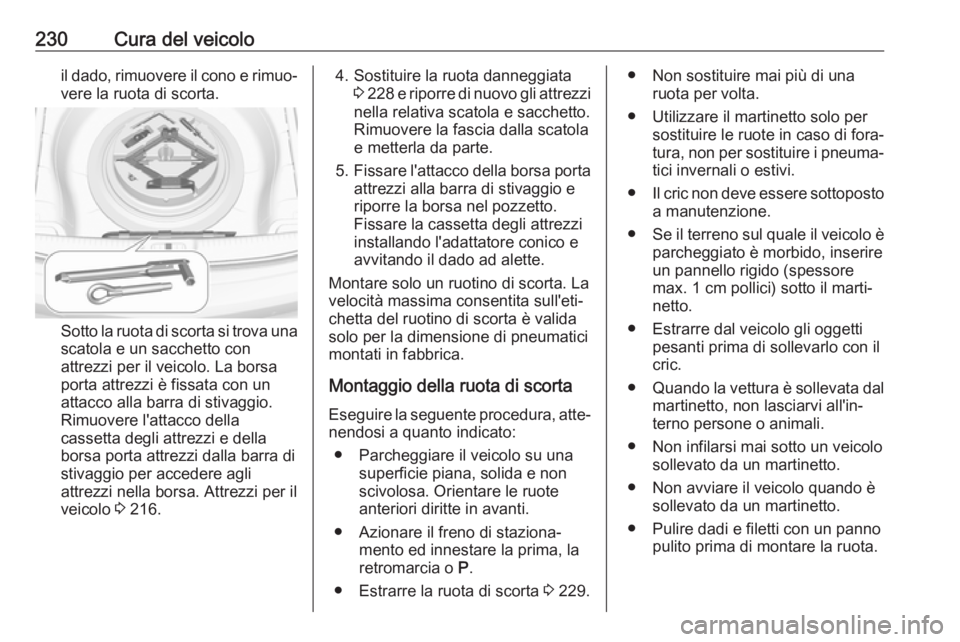

230Cura del veicoloil dado, rimuovere il cono e rimuo‐vere la ruota di scorta.
Sotto la ruota di scorta si trova una
scatola e un sacchetto con
attrezzi per il veicolo. La borsa
porta attrezzi è fissata con un
attacco alla barra di stivaggio.
Rimuovere l'attacco della
cassetta degli attrezzi e della
borsa porta attrezzi dalla barra di
stivaggio per accedere agli
attrezzi nella borsa. Attrezzi per il
veicolo 3 216.
4. Sostituire la ruota danneggiata
3 228 e riporre di nuovo gli attrezzi
nella relativa scatola e sacchetto.
Rimuovere la fascia dalla scatola
e metterla da parte.
5. Fissare l'attacco della borsa porta
attrezzi alla barra di stivaggio e
riporre la borsa nel pozzetto.
Fissare la cassetta degli attrezzi
installando l'adattatore conico e
avvitando il dado ad alette.
Montare solo un ruotino di scorta. La velocità massima consentita sull'eti‐
chetta del ruotino di scorta è valida
solo per la dimensione di pneumatici montati in fabbrica.
Montaggio della ruota di scortaEseguire la seguente procedura, atte‐nendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non
scivolosa. Orientare le ruote
anteriori diritte in avanti.
● Azionare il freno di staziona‐ mento ed innestare la prima, la
retromarcia o P.
● Estrarre la ruota di scorta 3 229.● Non sostituire mai più di una
ruota per volta.
● Utilizzare il martinetto solo per sostituire le ruote in caso di fora‐
tura, non per sostituire i pneuma‐
tici invernali o estivi.
● Il cric non deve essere sottoposto
a manutenzione.
● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello rigido (spessore max. 1 cm pollici) sotto il marti‐
netto.
● Estrarre dal veicolo gli oggetti pesanti prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐ terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.
● Non avviare il veicolo quando è sollevato da un martinetto.
● Pulire dadi e filetti con un panno pulito prima di montare la ruota.

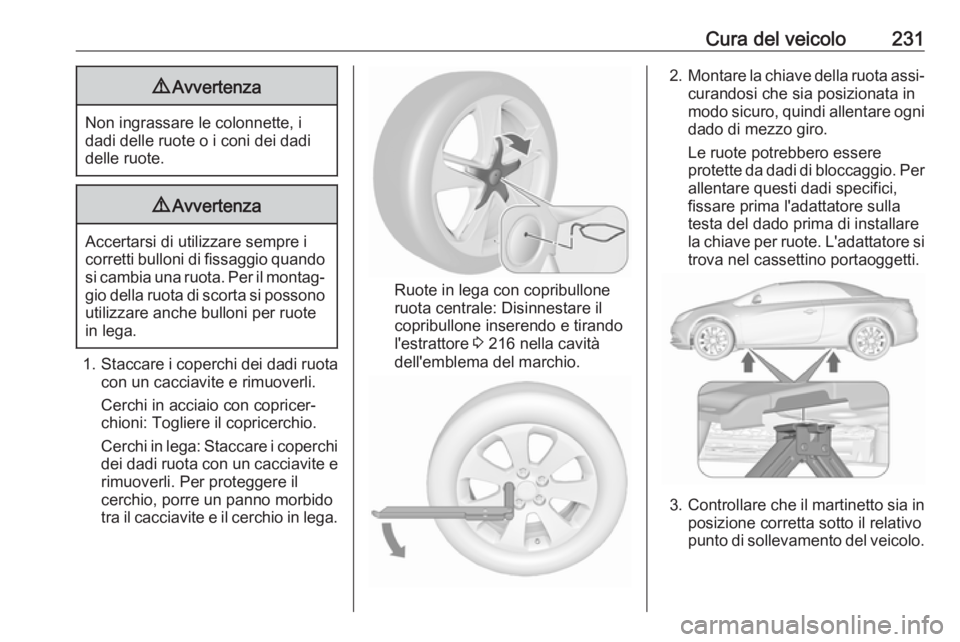

Cura del veicolo2319Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.
9 Avvertenza
Accertarsi di utilizzare sempre i
corretti bulloni di fissaggio quando si cambia una ruota. Per il montag‐
gio della ruota di scorta si possono utilizzare anche bulloni per ruote
in lega.
1. Staccare i coperchi dei dadi ruota
con un cacciavite e rimuoverli.
Cerchi in acciaio con copricer‐
chioni: Togliere il copricerchio.
Cerchi in lega: Staccare i coperchi dei dadi ruota con un cacciavite e rimuoverli. Per proteggere il
cerchio, porre un panno morbido
tra il cacciavite e il cerchio in lega.
Ruote in lega con copribullone
ruota centrale: Disinnestare il
copribullone inserendo e tirando
l'estrattore 3 216 nella cavità
dell'emblema del marchio.
2. Montare la chiave della ruota assi‐
curandosi che sia posizionata in
modo sicuro, quindi allentare ogni
dado di mezzo giro.
Le ruote potrebbero essere
protette da dadi di bloccaggio. Per allentare questi dadi specifici,
fissare prima l'adattatore sulla
testa del dado prima di installare
la chiave per ruote. L'adattatore si
trova nel cassettino portaoggetti.
3. Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.

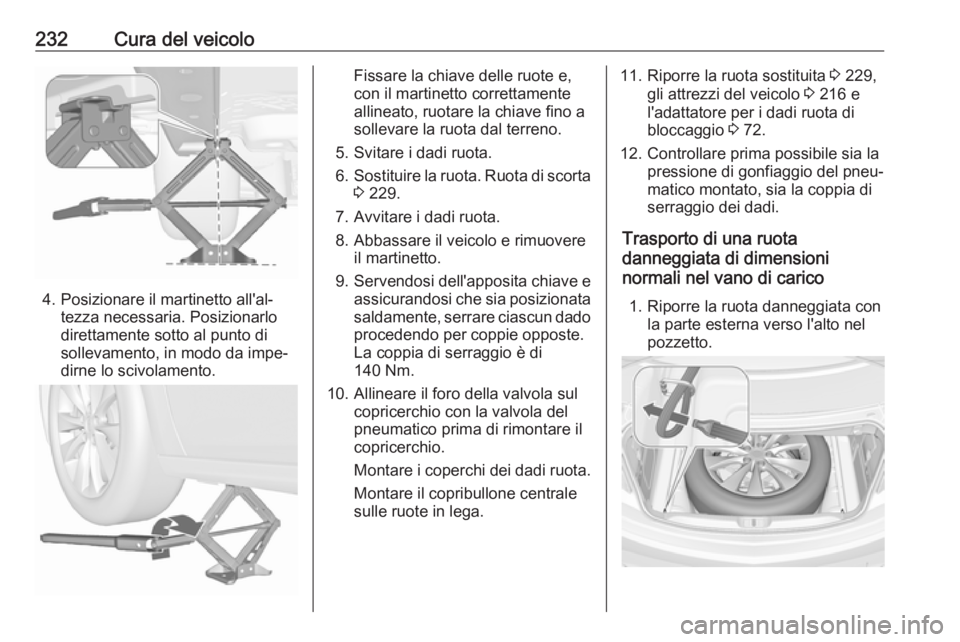

232Cura del veicolo
4. Posizionare il martinetto all'al‐tezza necessaria. Posizionarlo
direttamente sotto al punto di
sollevamento, in modo da impe‐
dirne lo scivolamento.
Fissare la chiave delle ruote e,
con il martinetto correttamente
allineato, ruotare la chiave fino a
sollevare la ruota dal terreno.
5. Svitare i dadi ruota.
6. Sostituire la ruota. Ruota di scorta
3 229.
7. Avvitare i dadi ruota.
8. Abbassare il veicolo e rimuovere il martinetto.
9. Servendosi dell'apposita chiave e
assicurandosi che sia posizionata
saldamente, serrare ciascun dado procedendo per coppie opposte.
La coppia di serraggio è di
140 Nm.
10. Allineare il foro della valvola sul copricerchio con la valvola del
pneumatico prima di rimontare il
copricerchio.
Montare i coperchi dei dadi ruota. Montare il copribullone centrale
sulle ruote in lega.11. Riporre la ruota sostituita 3 229,
gli attrezzi del veicolo 3 216 e
l'adattatore per i dadi ruota di
bloccaggio 3 72.
12. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei dadi.
Trasporto di una ruota
danneggiata di dimensioni
normali nel vano di carico
1. Riporre la ruota danneggiata con la parte esterna verso l'alto nel
pozzetto.

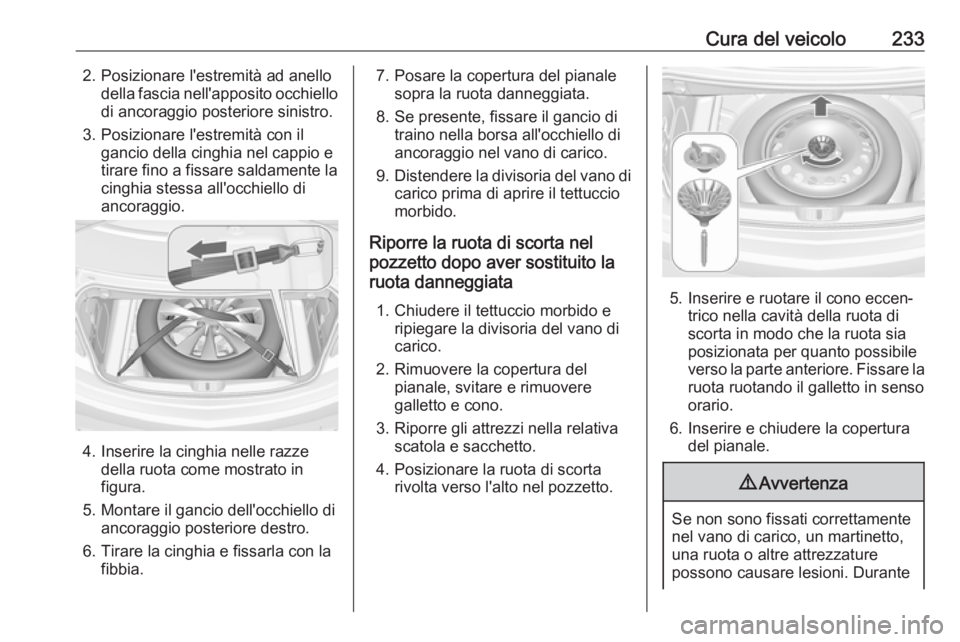

Cura del veicolo2332. Posizionare l'estremità ad anellodella fascia nell'apposito occhiellodi ancoraggio posteriore sinistro.
3. Posizionare l'estremità con il gancio della cinghia nel cappio e
tirare fino a fissare saldamente la
cinghia stessa all'occhiello di
ancoraggio.
4. Inserire la cinghia nelle razze della ruota come mostrato in
figura.
5. Montare il gancio dell'occhiello di ancoraggio posteriore destro.
6. Tirare la cinghia e fissarla con la fibbia.
7. Posare la copertura del pianale sopra la ruota danneggiata.
8. Se presente, fissare il gancio di traino nella borsa all'occhiello di
ancoraggio nel vano di carico.
9. Distendere la divisoria del vano di
carico prima di aprire il tettuccio
morbido.
Riporre la ruota di scorta nel
pozzetto dopo aver sostituito la
ruota danneggiata
1. Chiudere il tettuccio morbido e ripiegare la divisoria del vano di
carico.
2. Rimuovere la copertura del pianale, svitare e rimuovere
galletto e cono.
3. Riporre gli attrezzi nella relativa scatola e sacchetto.
4. Posizionare la ruota di scorta rivolta verso l'alto nel pozzetto.
5. Inserire e ruotare il cono eccen‐trico nella cavità della ruota di
scorta in modo che la ruota sia
posizionata per quanto possibile verso la parte anteriore. Fissare la
ruota ruotando il galletto in senso orario.
6. Inserire e chiudere la copertura del pianale.
9 Avvertenza
Se non sono fissati correttamente
nel vano di carico, un martinetto,
una ruota o altre attrezzature
possono causare lesioni. Durante

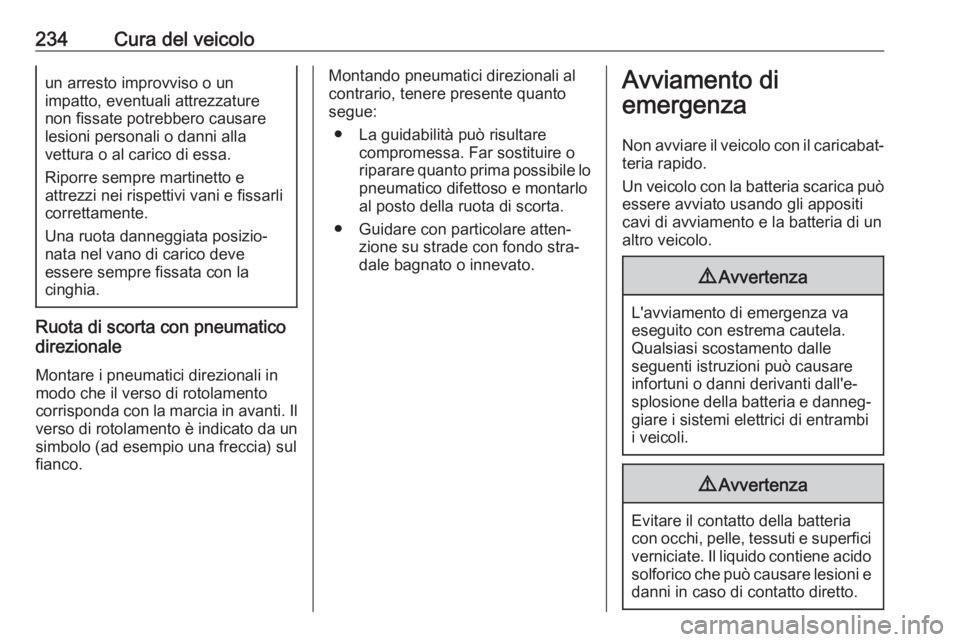

234Cura del veicoloun arresto improvviso o un
impatto, eventuali attrezzature
non fissate potrebbero causare
lesioni personali o danni alla
vettura o al carico di essa.
Riporre sempre martinetto e
attrezzi nei rispettivi vani e fissarli
correttamente.
Una ruota danneggiata posizio‐
nata nel vano di carico deve
essere sempre fissata con la
cinghia.
Ruota di scorta con pneumatico
direzionale
Montare i pneumatici direzionali inmodo che il verso di rotolamento
corrisponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.
Montando pneumatici direzionali al
contrario, tenere presente quanto segue:
● La guidabilità può risultare compromessa. Far sostituire o
riparare quanto prima possibile lo pneumatico difettoso e montarlo
al posto della ruota di scorta.
● Guidare con particolare atten‐ zione su strade con fondo stra‐
dale bagnato o innevato.Avviamento di
emergenza
Non avviare il veicolo con il caricabat‐
teria rapido.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle
seguenti istruzioni può causare
infortuni o danni derivanti dall'e‐
splosione della batteria e danneg‐ giare i sistemi elettrici di entrambii veicoli.
9 Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.

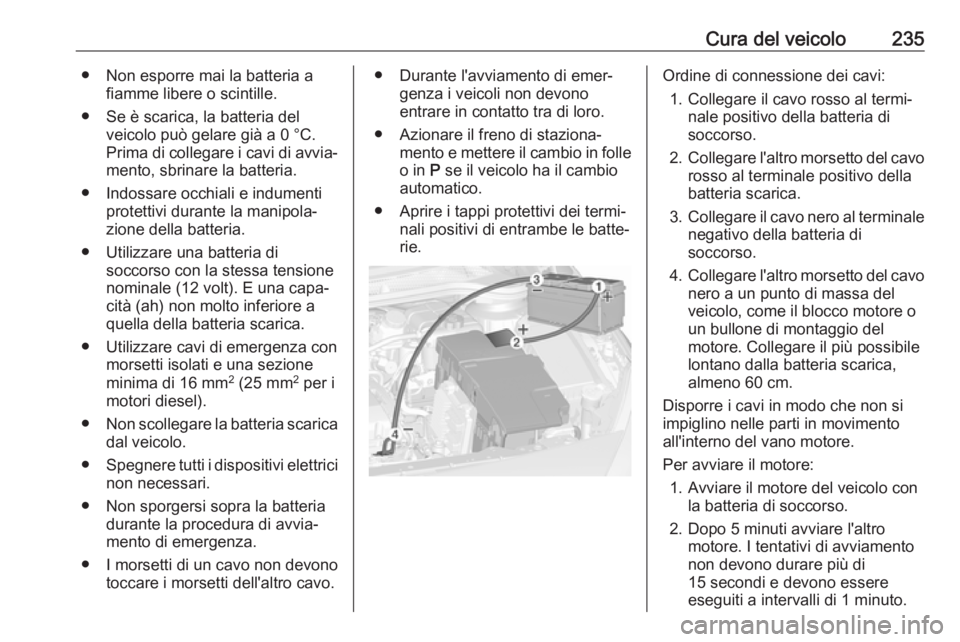

Cura del veicolo235● Non esporre mai la batteria afiamme libere o scintille.
● Se è scarica, la batteria del veicolo può gelare già a 0 °C.Prima di collegare i cavi di avvia‐ mento, sbrinare la batteria.
● Indossare occhiali e indumenti protettivi durante la manipola‐
zione della batteria.
● Utilizzare una batteria di soccorso con la stessa tensione
nominale (12 volt). E una capa‐
cità (ah) non molto inferiore a
quella della batteria scarica.
● Utilizzare cavi di emergenza con morsetti isolati e una sezione
minima di 16 mm 2
(25 mm 2
per i
motori diesel).
● Non scollegare la batteria scarica
dal veicolo.
● Spegnere tutti i dispositivi elettrici
non necessari.
● Non sporgersi sopra la batteria durante la procedura di avvia‐
mento di emergenza.
● I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.● Durante l'avviamento di emer‐genza i veicoli non devono
entrare in contatto tra di loro.
● Azionare il freno di staziona‐ mento e mettere il cambio in folleo in P se il veicolo ha il cambio
automatico.
● Aprire i tappi protettivi dei termi‐ nali positivi di entrambe le batte‐
rie.Ordine di connessione dei cavi:
1. Collegare il cavo rosso al termi‐ nale positivo della batteria di
soccorso.
2. Collegare l'altro morsetto del cavo
rosso al terminale positivo della
batteria scarica.
3. Collegare il cavo nero al terminale
negativo della batteria di
soccorso.
4. Collegare l'altro morsetto del cavo
nero a un punto di massa del
veicolo, come il blocco motore o
un bullone di montaggio del
motore. Collegare il più possibile
lontano dalla batteria scarica,
almeno 60 cm.
Disporre i cavi in modo che non si
impiglino nelle parti in movimento
all'interno del vano motore.
Per avviare il motore: 1. Avviare il motore del veicolo con la batteria di soccorso.
2. Dopo 5 minuti avviare l'altro motore. I tentativi di avviamento
non devono durare più di
15 secondi e devono essere
eseguiti a intervalli di 1 minuto.

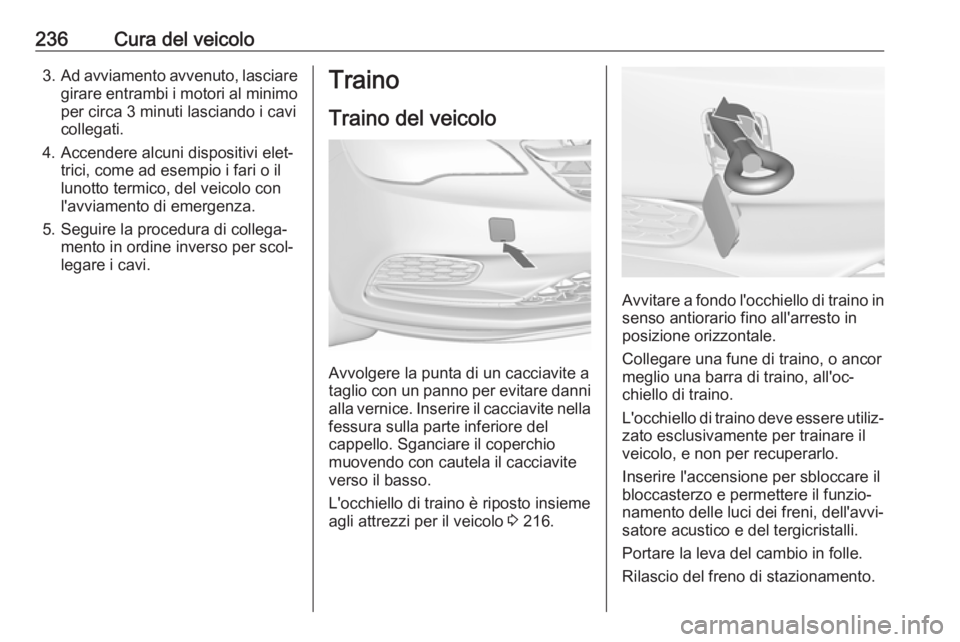

236Cura del veicolo3.Ad avviamento avvenuto, lasciare
girare entrambi i motori al minimo per circa 3 minuti lasciando i cavi
collegati.
4. Accendere alcuni dispositivi elet‐ trici, come ad esempio i fari o il
lunotto termico, del veicolo con
l'avviamento di emergenza.
5. Seguire la procedura di collega‐ mento in ordine inverso per scol‐
legare i cavi.Traino
Traino del veicolo
Avvolgere la punta di un cacciavite a
taglio con un panno per evitare danni
alla vernice. Inserire il cacciavite nella
fessura sulla parte inferiore del
cappello. Sganciare il coperchio
muovendo con cautela il cacciavite
verso il basso.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 216.
Avvitare a fondo l'occhiello di traino in
senso antiorario fino all'arresto in
posizione orizzontale.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere utiliz‐ zato esclusivamente per trainare ilveicolo, e non per recuperarlo.
Inserire l'accensione per sbloccare il
bloccasterzo e permettere il funzio‐
namento delle luci dei freni, dell'avvi‐
satore acustico e del tergicristalli.
Portare la leva del cambio in folle.
Rilascio del freno di stazionamento.

Cura del veicolo237Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di
trazione eccessive potrebbero
danneggiare il veicolo.
A motore spento è necessaria una forza considerevolmente maggiore
per frenare e sterzare.
Per impedire l'ingresso dei gas di scarico provenienti dal veicolo trai‐nante, inserire la modalità di ricircolo
dell'aria e chiudere i finestrini, quando il tettuccio morbido è chiuso.
Vetture con cambio automatico: Il
veicolo deve essere trainato rivolto
nel senso di marcia, ad una velocità
non superiore a 80 km/h e per un
tragitto non superiore a 100 km. In tutti gli altri casi e se il cambio è difet‐
toso, è necessario che l'asse ante‐
riore sia sollevato da terra.
Rivolgersi ad un'officina.
Dopo aver effettuato il traino, svitare
l'occhiello di traino in senso orario.
Inserire il tappo in alto e bloccarlo in
basso.
Traino di un altro veicolo
Avvolgere la punta di un cacciavite a
taglio con un panno per evitare danni alla vernice. Inserire il cacciavite nella
fessura in prossimità della piega infe‐ riore del cappello. Sganciare il coper‐
chio muovendo con cautela il caccia‐
vite verso il basso.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 216.
Avvitare a fondo l'occhiello di traino in
senso antiorario fino all'arresto in
posizione orizzontale.
L'occhiello di ancoraggio posteriore,
che si trova nella parte inferiore del
veicolo, non deve mai essere usato
come occhiello di traino.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere
usato solamente per trainare il
veicolo, e non per recuperarlo.

238Cura del veicoloAttenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di
trazione eccessive potrebbero
danneggiare il veicolo.
Dopo aver effettuato il traino, svitare
l'occhiello di traino in senso orario.
Inserire il tappo in alto e bloccarlo in basso.
Cura delle parti esterne
e interne
Cura delle parti esterne
Serrature Le serrature vengono lubrificate in
fabbrica con grasso per serrature di
alta qualità. Utilizzare prodotti per
togliere il ghiaccio solo in caso di
assoluta necessità, in quanto le loro
proprietà sgrassanti influiscono nega‐ tivamente sulla funzionalità delle
serrature. Dopo aver utilizzato un
prodotto di questo tipo, rivolgersi ad
un'officina per ingrassare nuova‐
mente le serrature.
Lavaggio
La vernice del vostro veicolo è espo‐ sta agli agenti atmosferici, pertanto deve essere lavata regolarmente.
Quando si utilizzano autolavaggi
automatici, raccomandiamo quelli
con spazzole in tessuto e un
programma senza additivi in cera.In caso di lavaggio a mano, usare
acqua pulita e una spazzola morbida,
pulendo in direzione di grana del
tessuto.
Non usare mai un dispositivo di lavag‐ gio con getto a vapore o ad alta pres‐
sione per il tettuccio morbido o il vano
motore.
Applicare regolarmente cera alle parti verniciate della vettura.
Gli escrementi degli uccelli, gli insetti
morti, le resine degli alberi, il polline e simili devono essere immediata‐mente eliminati, in quanto conten‐
gono sostanze aggressive che
possono danneggiare la vernice e il tessuto.
All'autolavaggio, rispettare le istru‐
zioni del costruttore dell'autolavaggio stesso. I tergicristalli devono essere
spenti. Rimuovere l'antenna ed even‐
tuali accessori esterni.
Se si lava il veicolo a mano, assicu‐
rarsi di risciacquare con cura anche la parte interna dei passaruota.
Pulire anche i bordi e le rientranze delle portiere aperte e del cofano,
nonché le zone che questi ricoprono.
