Guida e funzionamento189

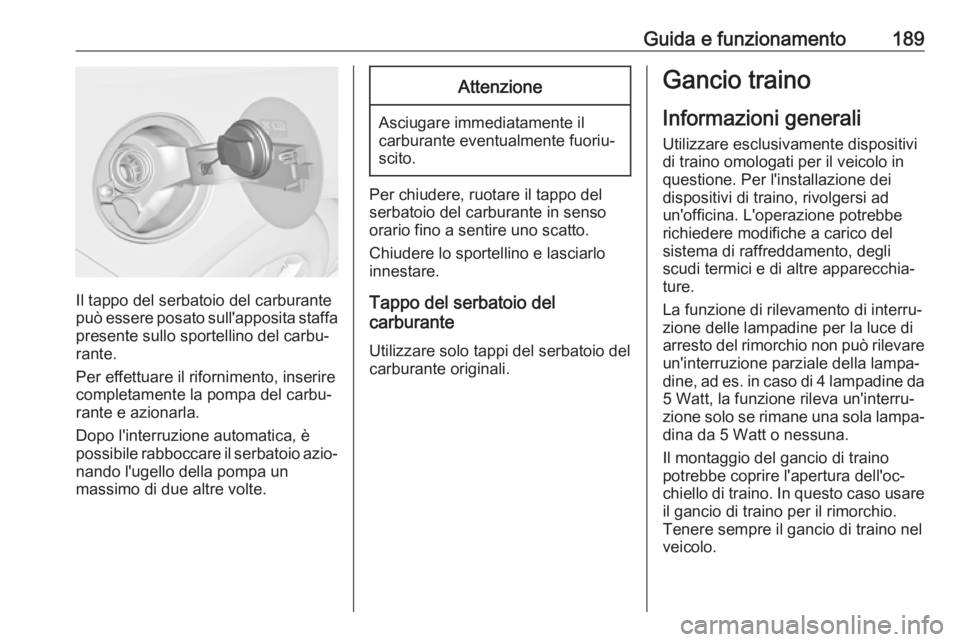

Il tappo del serbatoio del carburante
può essere posato sull'apposita staffa presente sullo sportellino del carbu‐
rante.
Per effettuare il rifornimento, inserire
completamente la pompa del carbu‐ rante e azionarla.
Dopo l'interruzione automatica, è
possibile rabboccare il serbatoio azio‐
nando l'ugello della pompa un
massimo di due altre volte.
Attenzione
Asciugare immediatamente il
carburante eventualmente fuoriu‐ scito.
Per chiudere, ruotare il tappo del
serbatoio del carburante in senso
orario fino a sentire uno scatto.
Chiudere lo sportellino e lasciarlo
innestare.
Tappo del serbatoio del
carburante
Utilizzare solo tappi del serbatoio del
carburante originali.
Gancio traino
Informazioni generali
Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. Per l'installazione dei
dispositivi di traino, rivolgersi ad
un'officina. L'operazione potrebbe
richiedere modifiche a carico del
sistema di raffreddamento, degli
scudi termici e di altre apparecchia‐
ture.
La funzione di rilevamento di interru‐
zione delle lampadine per la luce di
arresto del rimorchio non può rilevare un'interruzione parziale della lampa‐dine, ad es. in caso di 4 lampadine da
5 Watt, la funzione rileva un'interru‐
zione solo se rimane una sola lampa‐
dina da 5 Watt o nessuna.
Il montaggio del gancio di traino
potrebbe coprire l'apertura dell'oc‐
chiello di traino. In questo caso usare il gancio di traino per il rimorchio.
Tenere sempre il gancio di traino nel veicolo.

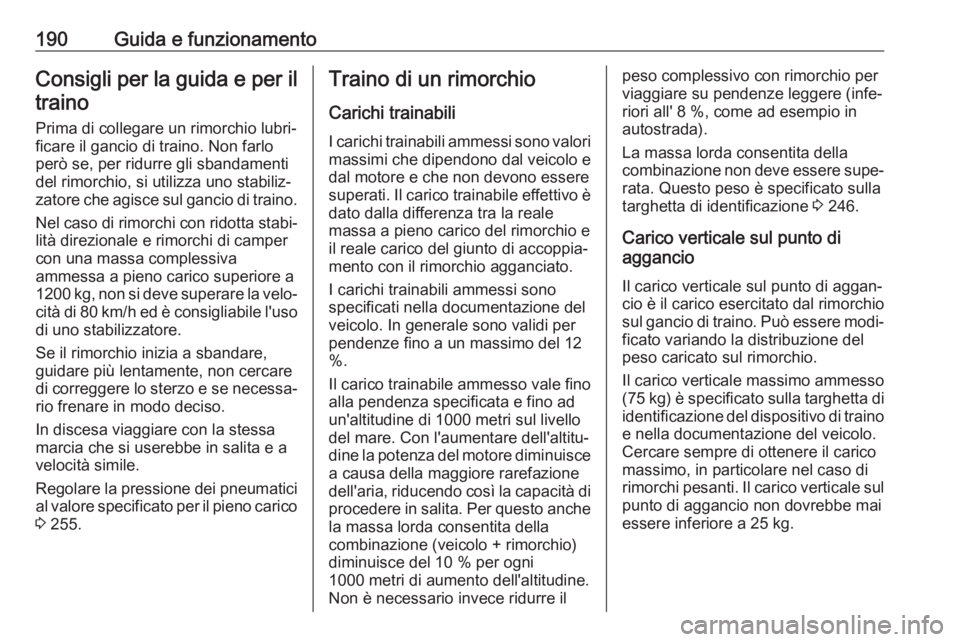

190Guida e funzionamentoConsigli per la guida e per il
traino
Prima di collegare un rimorchio lubri‐ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Nel caso di rimorchi con ridotta stabi‐
lità direzionale e rimorchi di camper
con una massa complessiva
ammessa a pieno carico superiore a
1200 kg, non si deve superare la velo‐
cità di 80 km/h ed è consigliabile l'uso
di uno stabilizzatore.
Se il rimorchio inizia a sbandare,
guidare più lentamente, non cercare
di correggere lo sterzo e se necessa‐ rio frenare in modo deciso.
In discesa viaggiare con la stessa marcia che si userebbe in salita e a
velocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico
3 255.Traino di un rimorchio
Carichi trainabili I carichi trainabili ammessi sono valori
massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è
dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono
specificati nella documentazione del
veicolo. In generale sono validi per
pendenze fino a un massimo del 12
%.
Il carico trainabile ammesso vale fino alla pendenza specificata e fino ad
un'altitudine di 1000 metri sul livello
del mare. Con l'aumentare dell'altitu‐
dine la potenza del motore diminuisce
a causa della maggiore rarefazione
dell'aria, riducendo così la capacità di procedere in salita. Per questo anche
la massa lorda consentita della
combinazione (veicolo + rimorchio)
diminuisce del 10 % per ogni
1000 metri di aumento dell'altitudine.
Non è necessario invece ridurre ilpeso complessivo con rimorchio per
viaggiare su pendenze leggere (infe‐ riori all' 8 %, come ad esempio in
autostrada).
La massa lorda consentita della
combinazione non deve essere supe‐
rata. Questo peso è specificato sulla
targhetta di identificazione 3 246.
Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐
cio è il carico esercitato dal rimorchio sul gancio di traino. Può essere modi‐
ficato variando la distribuzione del
peso caricato sul rimorchio.
Il carico verticale massimo ammesso
(75 kg) è specificato sulla targhetta di
identificazione del dispositivo di traino
e nella documentazione del veicolo.
Cercare sempre di ottenere il carico massimo, in particolare nel caso dirimorchi pesanti. Il carico verticale sul punto di aggancio non dovrebbe mai
essere inferiore a 25 kg.

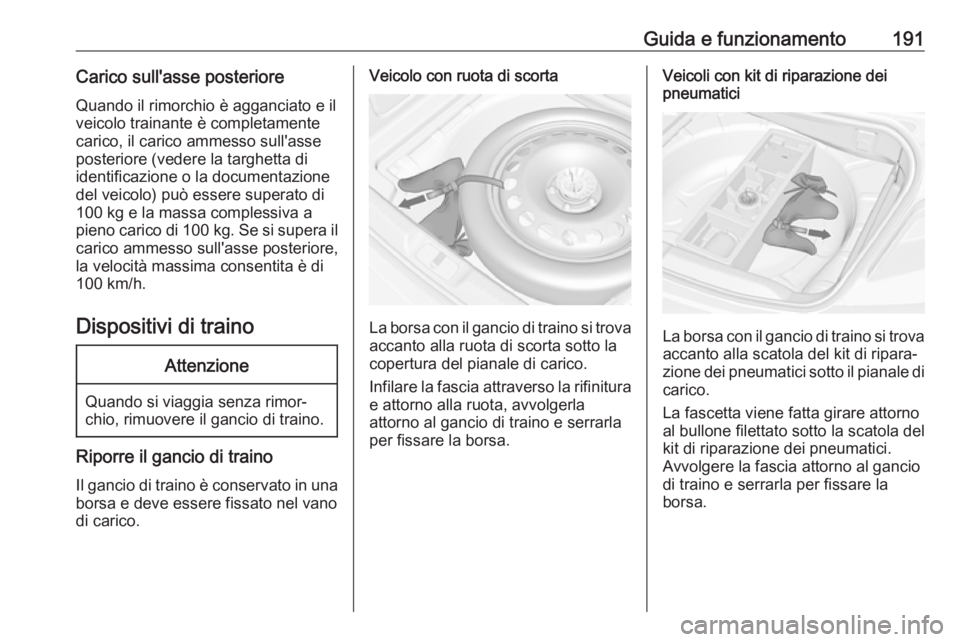

Guida e funzionamento191Carico sull'asse posterioreQuando il rimorchio è agganciato e ilveicolo trainante è completamente
carico, il carico ammesso sull'asse
posteriore (vedere la targhetta di
identificazione o la documentazione
del veicolo) può essere superato di
100 kg e la massa complessiva a
pieno carico di 100 kg. Se si supera il
carico ammesso sull'asse posteriore,
la velocità massima consentita è di
100 km/h.
Dispositivi di trainoAttenzione
Quando si viaggia senza rimor‐
chio, rimuovere il gancio di traino.
Riporre il gancio di traino
Il gancio di traino è conservato in una
borsa e deve essere fissato nel vano
di carico.
Veicolo con ruota di scorta
La borsa con il gancio di traino si trova
accanto alla ruota di scorta sotto la
copertura del pianale di carico.
Infilare la fascia attraverso la rifinitura e attorno alla ruota, avvolgerla
attorno al gancio di traino e serrarla
per fissare la borsa.
Veicoli con kit di riparazione dei
pneumatici
La borsa con il gancio di traino si trova
accanto alla scatola del kit di ripara‐
zione dei pneumatici sotto il pianale di carico.
La fascetta viene fatta girare attorno
al bullone filettato sotto la scatola del
kit di riparazione dei pneumatici.
Avvolgere la fascia attorno al gancio
di traino e serrarla per fissare la
borsa.

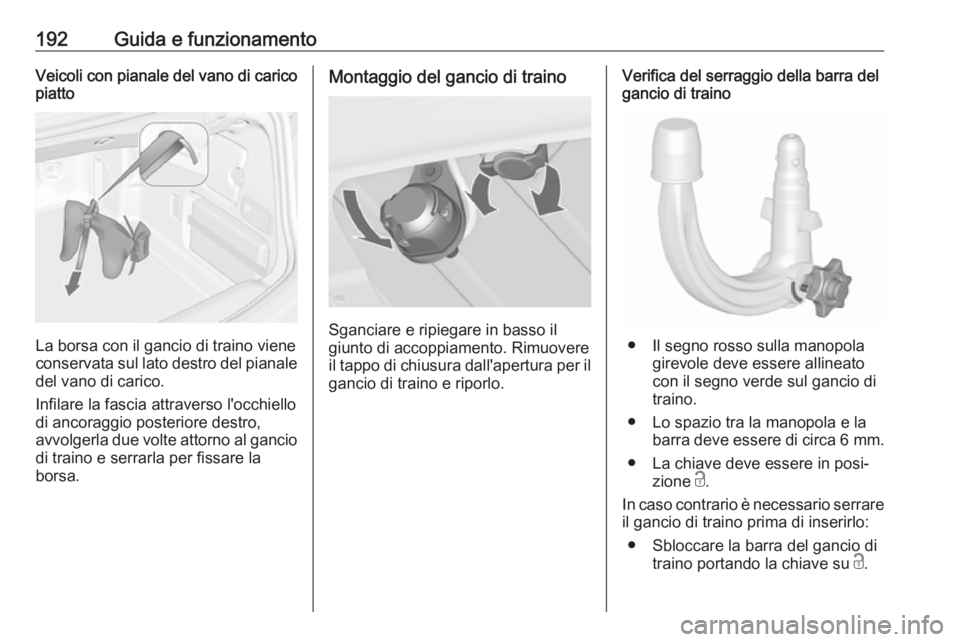

192Guida e funzionamentoVeicoli con pianale del vano di carico
piatto
La borsa con il gancio di traino viene
conservata sul lato destro del pianale
del vano di carico.
Infilare la fascia attraverso l'occhiello
di ancoraggio posteriore destro,
avvolgerla due volte attorno al gancio di traino e serrarla per fissare la
borsa.
Montaggio del gancio di traino
Sganciare e ripiegare in basso il
giunto di accoppiamento. Rimuovere il tappo di chiusura dall'apertura per il gancio di traino e riporlo.
Verifica del serraggio della barra del
gancio di traino
● Il segno rosso sulla manopola
girevole deve essere allineato
con il segno verde sul gancio di
traino.
● Lo spazio tra la manopola e la barra deve essere di circa 6 mm.
● La chiave deve essere in posi‐ zione c.
In caso contrario è necessario serrare
il gancio di traino prima di inserirlo:
● Sbloccare la barra del gancio di traino portando la chiave su c.

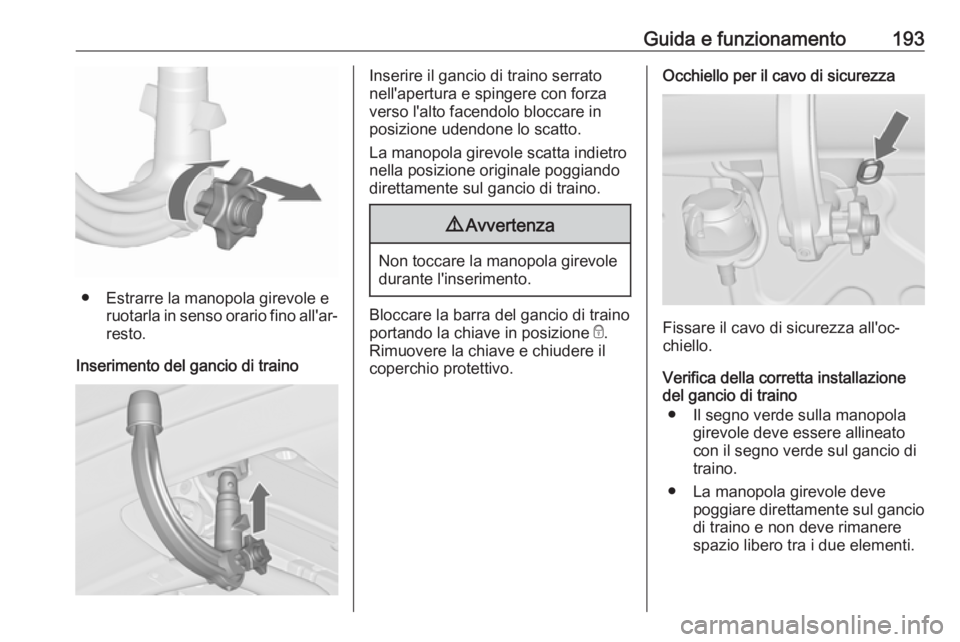

Guida e funzionamento193
● Estrarre la manopola girevole eruotarla in senso orario fino all'ar‐resto.
Inserimento del gancio di traino
Inserire il gancio di traino serrato
nell'apertura e spingere con forza
verso l'alto facendolo bloccare in
posizione udendone lo scatto.
La manopola girevole scatta indietro
nella posizione originale poggiando
direttamente sul gancio di traino.9 Avvertenza
Non toccare la manopola girevole
durante l'inserimento.
Bloccare la barra del gancio di traino
portando la chiave in posizione e.
Rimuovere la chiave e chiudere il
coperchio protettivo.
Occhiello per il cavo di sicurezza
Fissare il cavo di sicurezza all'oc‐
chiello.
Verifica della corretta installazione
del gancio di traino
● Il segno verde sulla manopola girevole deve essere allineato
con il segno verde sul gancio di
traino.
● La manopola girevole deve poggiare direttamente sul gancio
di traino e non deve rimanere
spazio libero tra i due elementi.

194Guida e funzionamento● Il gancio di traino deve esseresaldamente innestato nell'aper‐
tura.
● Il gancio di traino deve essere bloccato e la chiave deve essererimossa.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio di traino
installato correttamente. Se il
gancio di traino non si innesta
correttamente, rivolgersi ad un'of‐
ficina.

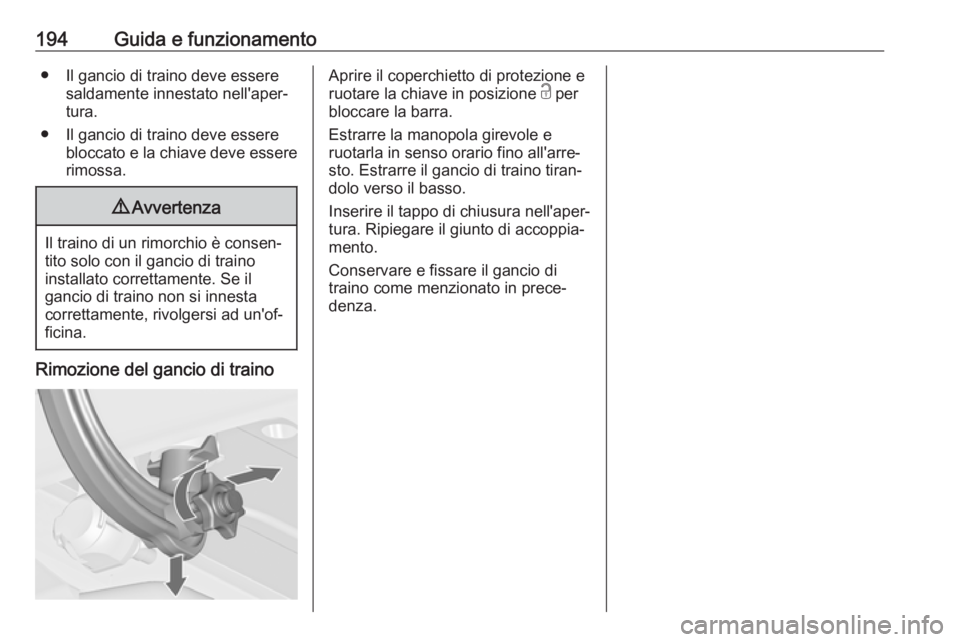

Rimozione del gancio di traino
Aprire il coperchietto di protezione e
ruotare la chiave in posizione c per
bloccare la barra.
Estrarre la manopola girevole e
ruotarla in senso orario fino all'arre‐
sto. Estrarre il gancio di traino tiran‐
dolo verso il basso.
Inserire il tappo di chiusura nell'aper‐
tura. Ripiegare il giunto di accoppia‐
mento.
Conservare e fissare il gancio di
traino come menzionato in prece‐
denza.

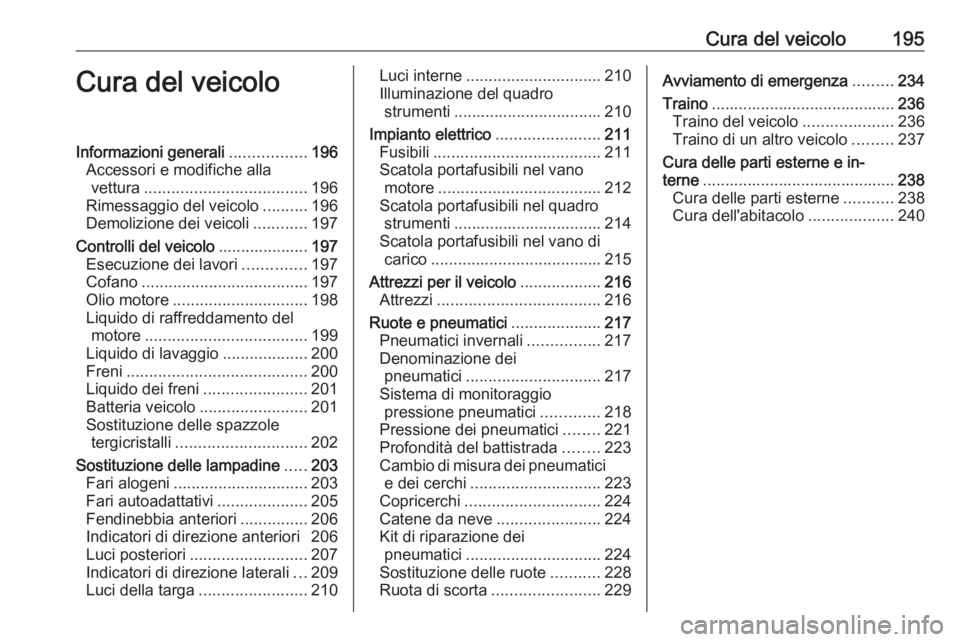

Cura del veicolo195Cura del veicoloInformazioni generali.................196
Accessori e modifiche alla vettura .................................... 196
Rimessaggio del veicolo ..........196
Demolizione dei veicoli ............197
Controlli del veicolo ....................197
Esecuzione dei lavori ..............197
Cofano ..................................... 197
Olio motore .............................. 198
Liquido di raffreddamento del motore .................................... 199
Liquido di lavaggio ...................200
Freni ........................................ 200
Liquido dei freni .......................201
Batteria veicolo ........................201
Sostituzione delle spazzole tergicristalli ............................. 202
Sostituzione delle lampadine .....203
Fari alogeni .............................. 203
Fari autoadattativi ....................205
Fendinebbia anteriori ...............206
Indicatori di direzione anteriori 206
Luci posteriori .......................... 207
Indicatori di direzione laterali ...209
Luci della targa ........................ 210Luci interne.............................. 210
Illuminazione del quadro strumenti ................................. 210
Impianto elettrico .......................211
Fusibili ..................................... 211
Scatola portafusibili nel vano motore .................................... 212
Scatola portafusibili nel quadro strumenti ................................. 214
Scatola portafusibili nel vano di carico ...................................... 215
Attrezzi per il veicolo ..................216
Attrezzi .................................... 216
Ruote e pneumatici ....................217
Pneumatici invernali ................217
Denominazione dei pneumatici .............................. 217
Sistema di monitoraggio pressione pneumatici .............218
Pressione dei pneumatici ........221
Profondità del battistrada ........223
Cambio di misura dei pneumatici e dei cerchi ............................. 223
Copricerchi .............................. 224
Catene da neve .......................224
Kit di riparazione dei pneumatici .............................. 224
Sostituzione delle ruote ...........228
Ruota di scorta ........................ 229Avviamento di emergenza .........234
Traino ......................................... 236
Traino del veicolo ....................236
Traino di un altro veicolo .........237
Cura delle parti esterne e in‐
terne ........................................... 238
Cura delle parti esterne ...........238
Cura dell'abitacolo ...................240

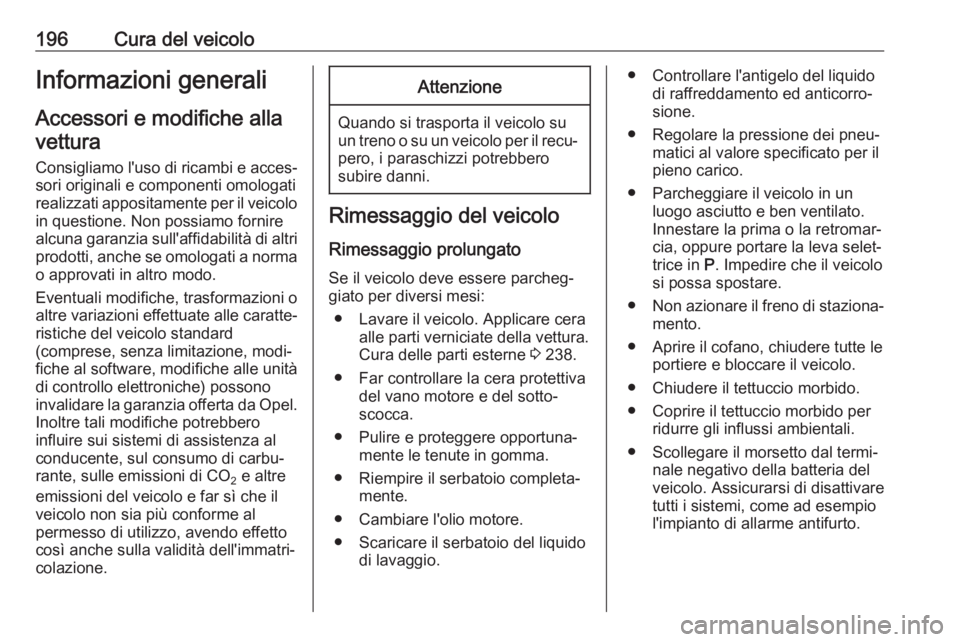

196Cura del veicoloInformazioni generali
Accessori e modifiche alla
vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Eventuali modifiche, trasformazioni o
altre variazioni effettuate alle caratte‐
ristiche del veicolo standard
(comprese, senza limitazione, modi‐
fiche al software, modifiche alle unità
di controllo elettroniche) possono
invalidare la garanzia offerta da Opel.
Inoltre tali modifiche potrebbero
influire sui sistemi di assistenza al
conducente, sul consumo di carbu‐
rante, sulle emissioni di CO 2 e altre
emissioni del veicolo e far sì che il veicolo non sia più conforme al
permesso di utilizzo, avendo effetto
così anche sulla validità dell'immatri‐ colazione.Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il recu‐ pero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare il veicolo. Applicare cera alle parti verniciate della vettura.
Cura delle parti esterne 3 238.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Riempire il serbatoio completa‐ mente.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquidodi raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per il
pieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato.
Innestare la prima o la retromar‐
cia, oppure portare la leva selet‐
trice in P. Impedire che il veicolo
si possa spostare.
● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Chiudere il tettuccio morbido.
● Coprire il tettuccio morbido per ridurre gli influssi ambientali.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio
l'impianto di allarme antifurto.

Cura del veicolo197Rimessa in funzioneSe il veicolo deve essere rimesso infunzione:
● Collegare il morsetto al terminale
negativo della batteria del
veicolo. Attivare l'elettronica
degli alzacristalli elettrici.
● Controllare la pressione dei pneumatici.
● Riempire il serbatoio del liquido di lavaggio.
● Controllare il livello dell'olio motore.
● Controllare il livello del liquido di raffreddamento.
● Se necessario rimontare la targa.
Demolizione dei veicoli Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano
motore solo con l'accensione
disinserita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐ censione disinserita.
9 Pericolo
L'impianto di accensione e i fari
allo xeno usano tensioni molto
elevate. Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.

198Cura del veicolo
Spostare il fermo di sicurezza lateral‐mente sul lato sinistro del veicolo ed
aprire il cofano.
Bloccare l'asta di supporto del
cofano.
Se il cofano viene aperto durante un Autostop, il motore si riavvia automa‐
ticamente per motivi di sicurezza.
Chiusura Prima di chiudere il cofano, spingerel'asta di supporto nella relativa sede.
Abbassare il cofano e lasciarlo
cadere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Olio motore
Controllare manualmente il livello
dell'olio motore a intervalli regolari,
per prevenire eventuali danni al
motore. Assicurarsi che sia utilizzato
l'olio con le specifiche corrette.
Liquidi e lubrificanti raccomandati
3 243.
Il consumo massimo di olio motore è
0,6 L per 1.000 km.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per
almeno cinque minuti.
Estrarre l'astina di livello, pulirla, rein‐
serirla completamente, estrarla di
nuovo e leggere il livello dell'olio
motore.
Le astine di livello variano a seconda
del tipo di motore.
