OPEL CASCADA 2019 Инструкция по эксплуатации (in Russian)
Manufacturer: OPEL, Model Year: 2019, Model line: CASCADA, Model: OPEL CASCADA 2019Pages: 303, PDF Size: 7.98 MB
Page 251 of 303

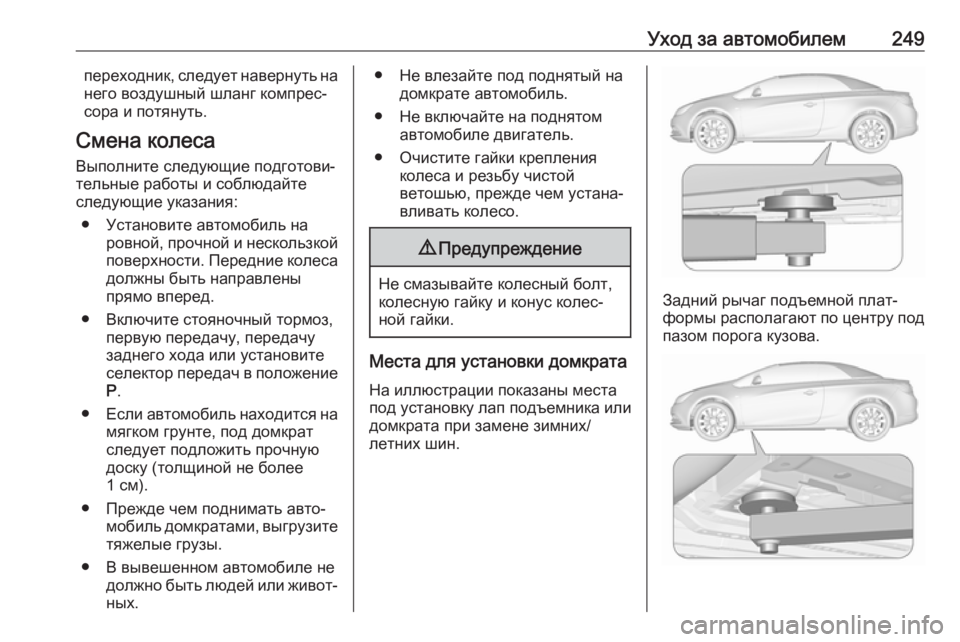

Уход за автомобилем249переходник, следует навернуть на
него воздушный шланг компрес‐ сора и потянуть.
Смена колеса Выполните следующие подготови‐
тельные работы и соблюдайте
следующие указания:
● Установите автомобиль на ровной, прочной и нескользкой
поверхности. Передние колеса должны быть направлены
прямо вперед.
● Включите стояночный тормоз, первую передачу, передачу
заднего хода или установите
селектор передач в положение
Р .
● Если автомобиль находится на
мягком грунте, под домкратследует подложить прочную
доску (толщиной не более
1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузите
тяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐ных.● Не влезайте под поднятый на домкрате автомобиль.
● Не включайте на поднятом автомобиле двигатель.
● Очистите гайки крепления колеса и резьбу чистой
ветошью, прежде чем устана‐
вливать колесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
Места для установки домкрата
На иллюстрации показаны места
под установку лап подъемника или
домкрата при замене зимних/
летних шин.
Задний рычаг подъемной плат‐
формы располагают по центру под пазом порога кузова.
Page 252 of 303

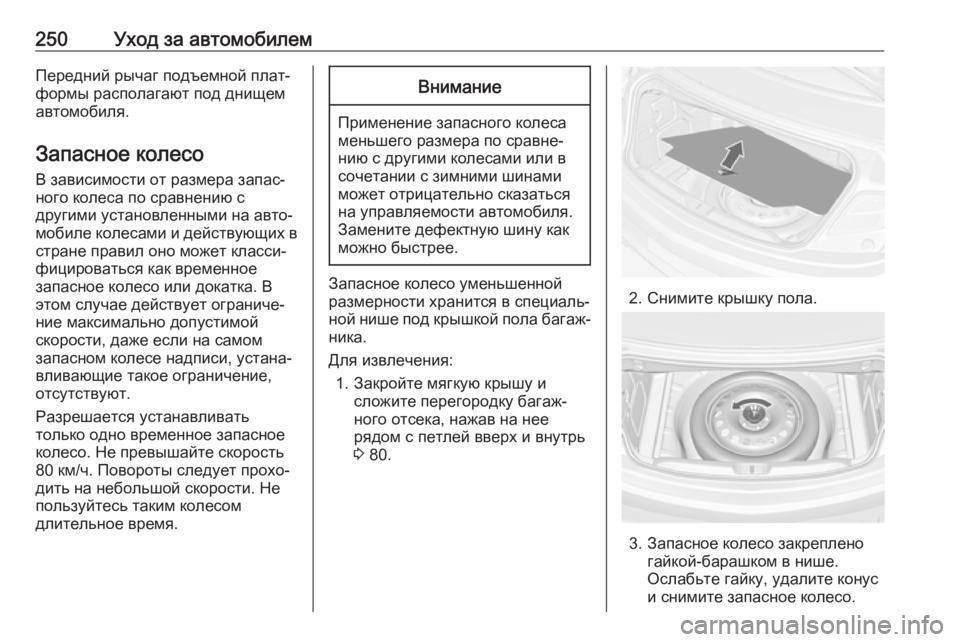

250Уход за автомобилемПередний рычаг подъемной плат‐
формы располагают под днищем
автомобиля.
Запасное колесо
В зависимости от размера запас‐
ного колеса по сравнению с
другими установленными на авто‐
мобиле колесами и действующих в стране правил оно может класси‐
фицироваться как временное
запасное колесо или докатка. В
этом случае действует ограниче‐
ние максимально допустимой
скорости, даже если на самом
запасном колесе надписи, устана‐
вливающие такое ограничение,
отсутствуют.
Разрешается устанавливать
только одно временное запасное
колесо. Не превышайте скорость
80 км/ч. Повороты следует прохо‐
дить на небольшой скорости. Не
пользуйтесь таким колесом
длительное время.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо уменьшенной
размерности хранится в специаль‐
ной нише под крышкой пола багаж‐ ника.
Для извлечения: 1. Закройте мягкую крышу и сложите перегородку багаж‐
ного отсека, нажав на нее
рядом с петлей вверх и внутрь
3 80.2. Снимите крышку пола.
3. Запасное колесо закреплено
гайкой-барашком в нише.
Ослабьте гайку, удалите конус
и снимите запасное колесо.
Page 253 of 303

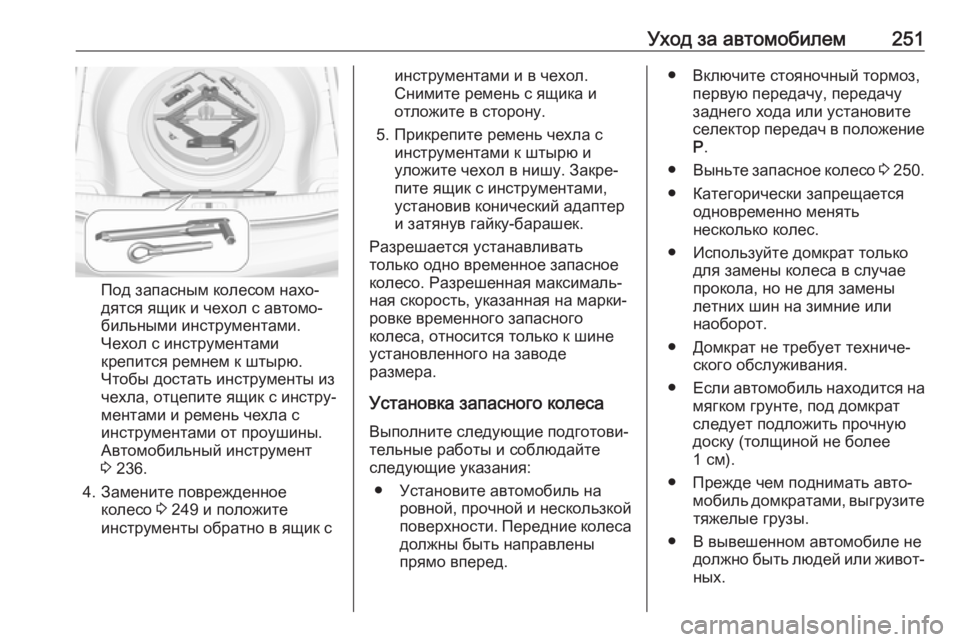

Уход за автомобилем251
Под запасным колесом нахо‐
дятся ящик и чехол с автомо‐
бильными инструментами.
Чехол с инструментами
крепится ремнем к штырю.
Чтобы достать инструменты из
чехла, отцепите ящик с инстру‐ ментами и ремень чехла с
инструментами от проушины.
Автомобильный инструмент
3 236.
4. Замените поврежденное колесо 3 249 и положите
инструменты обратно в ящик с
инструментами и в чехол.
Снимите ремень с ящика и
отложите в сторону.
5. Прикрепите ремень чехла с инструментами к штырю и
уложите чехол в нишу. Закре‐
пите ящик с инструментами,
установив конический адаптер
и затянув гайку-барашек.
Разрешается устанавливать
только одно временное запасное
колесо. Разрешенная максималь‐
ная скорость, указанная на марки‐
ровке временного запасного
колеса, относится только к шине
установленного на заводе
размера.
Установка запасного колеса
Выполните следующие подготови‐
тельные работы и соблюдайте
следующие указания:
● Установите автомобиль на ровной, прочной и нескользкой
поверхности. Передние колеса
должны быть направлены
прямо вперед.● Включите стояночный тормоз, первую передачу, передачу
заднего хода или установите
селектор передач в положение Р .
● Выньте запасное колесо 3 250.
● Категорически запрещается одновременно менять
несколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены
летних шин на зимние или
наоборот.
● Домкрат не требует техниче‐ ского обслуживания.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не более
1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузитетяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.
Page 254 of 303

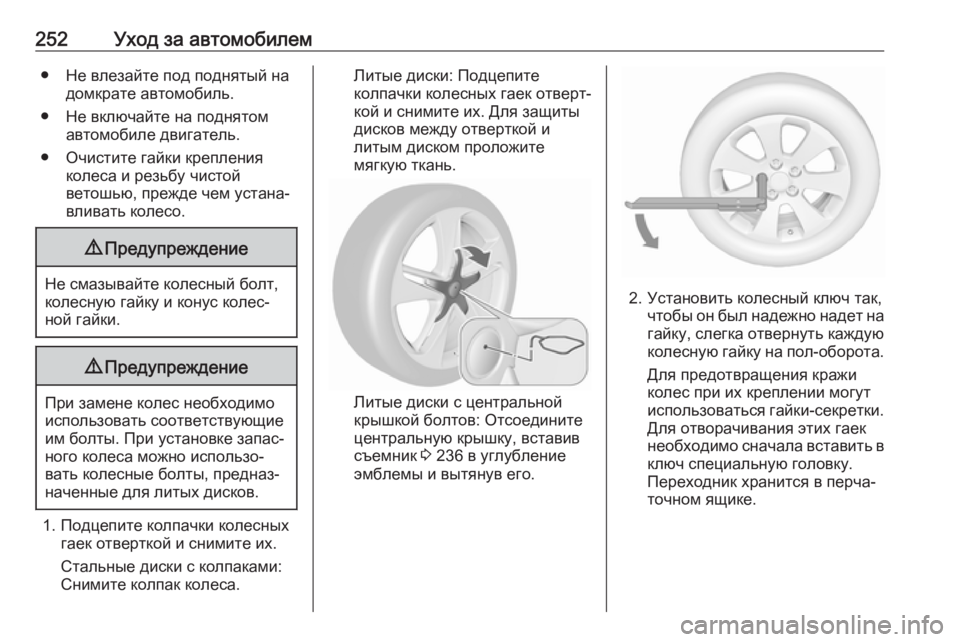

252Уход за автомобилем● Не влезайте под поднятый надомкрате автомобиль.
● Не включайте на поднятом автомобиле двигатель.
● Очистите гайки крепления колеса и резьбу чистой
ветошью, прежде чем устана‐
вливать колесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
9 Предупреждение
При замене колес необходимо
использовать соответствующие
им болты. При установке запас‐
ного колеса можно использо‐
вать колесные болты, предназ‐
наченные для литых дисков.
1. Подцепите колпачки колесных гаек отверткой и снимите их.
Стальные диски с колпаками:
Снимите колпак колеса.
Литые диски: Подцепите
колпачки колесных гаек отверт‐
кой и снимите их. Для защиты
дисков между отверткой и
литым диском проложите
мягкую ткань.
Литые диски с центральной
крышкой болтов: Отсоедините центральную крышку, вставив
съемник 3 236 в углубление
эмблемы и вытянув его.
2. Установить колесный ключ так, чтобы он был надежно надет на
гайку, слегка отвернуть каждую
колесную гайку на пол-оборота.
Для предотвращения кражи
колес при их креплении могут
использоваться гайки-секретки.
Для отворачивания этих гаек
необходимо сначала вставить в ключ специальную головку.
Переходник хранится в перча‐
точном ящике.
Page 255 of 303

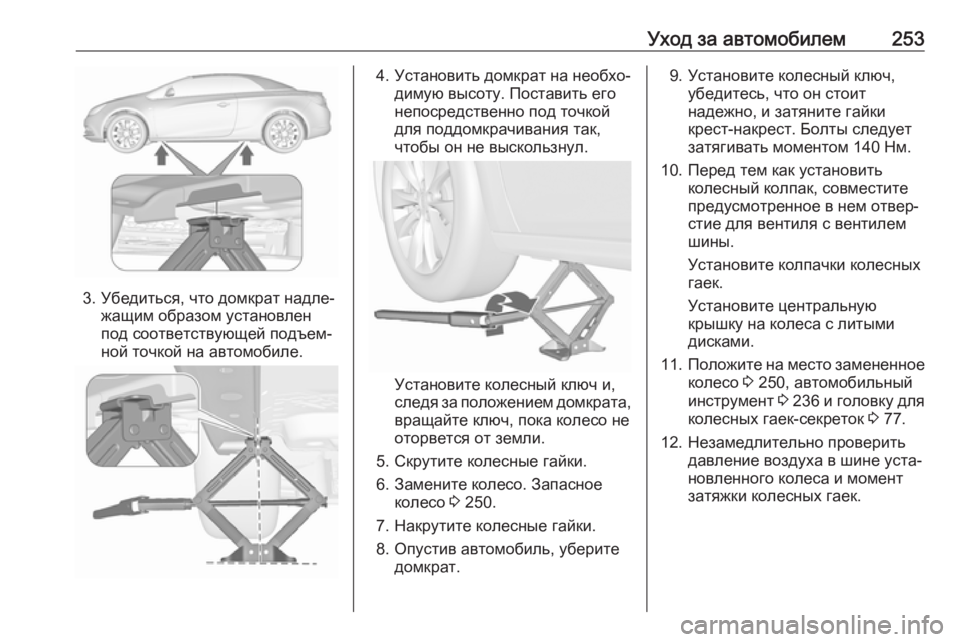

Уход за автомобилем253
3. Убедиться, что домкрат надле‐жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.
4. Установить домкрат на необхо‐ димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
5. Скрутите колесные гайки.
6. Замените колесо. Запасное колесо 3 250.
7. Накрутите колесные гайки.
8. Опустив автомобиль, уберите домкрат.
9. Установите колесный ключ,убедитесь, что он стоит
надежно, и затяните гайки
крест-накрест. Болты следует
затягивать моментом 140 Нм.
10. Перед тем как установить колесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
Установите центральную
крышку на колеса с литыми
дисками.
11. Положите на место замененное
колесо 3 250, автомобильный
инструмент 3 236 и головку для
колесных гаек-секреток 3 77.
12. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент
затяжки колесных гаек.
Page 256 of 303

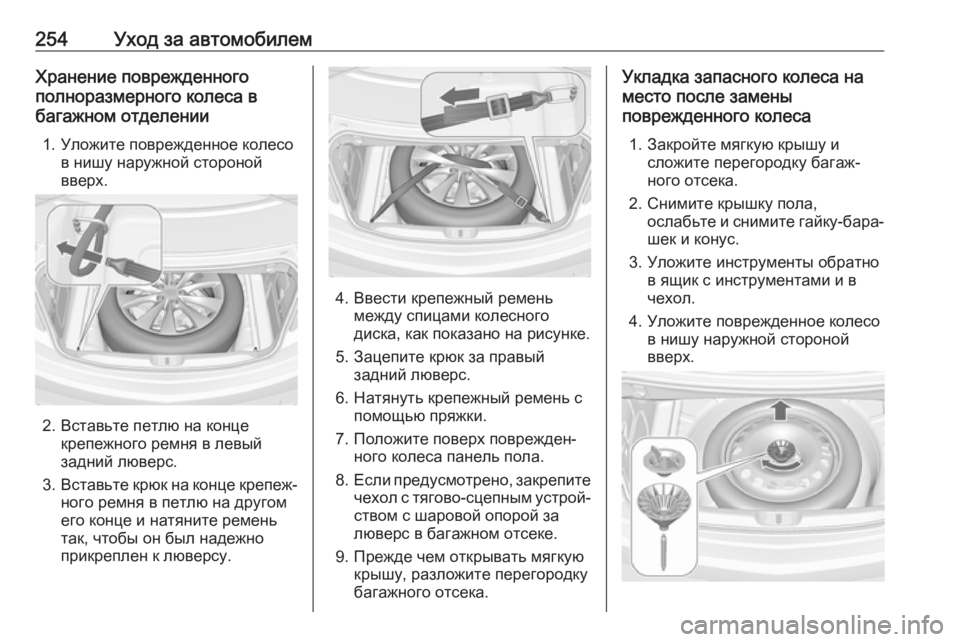

254Уход за автомобилемХранение поврежденного
полноразмерного колеса в
багажном отделении
1. Уложите поврежденное колесо в нишу наружной стороной
вверх.
2. Вставьте петлю на конце крепежного ремня в левый
задний люверс.
3. Вставьте крюк на конце крепеж‐
ного ремня в петлю на другом
его конце и натяните ремень
так, чтобы он был надежно
прикреплен к люверсу.
4. Ввести крепежный ремень между спицами колесного
диска, как показано на рисунке.
5. Зацепите крюк за правый задний люверс.
6. Натянуть крепежный ремень с помощью пряжки.
7. Положите поверх поврежден‐ ного колеса панель пола.
8. Если предусмотрено, закрепите
чехол с тягово-сцепным устрой‐
ством с шаровой опорой за
люверс в багажном отсеке.
9. Прежде чем открывать мягкую крышу, разложите перегородку
багажного отсека.
Укладка запасного колеса на
место после замены
поврежденного колеса
1. Закройте мягкую крышу и сложите перегородку багаж‐
ного отсека.
2. Снимите крышку пола, ослабьте и снимите гайку-бара‐шек и конус.
3. Уложите инструменты обратно в ящик с инструментами и в
чехол.
4. Уложите поврежденное колесо в нишу наружной стороной
вверх.
Page 257 of 303

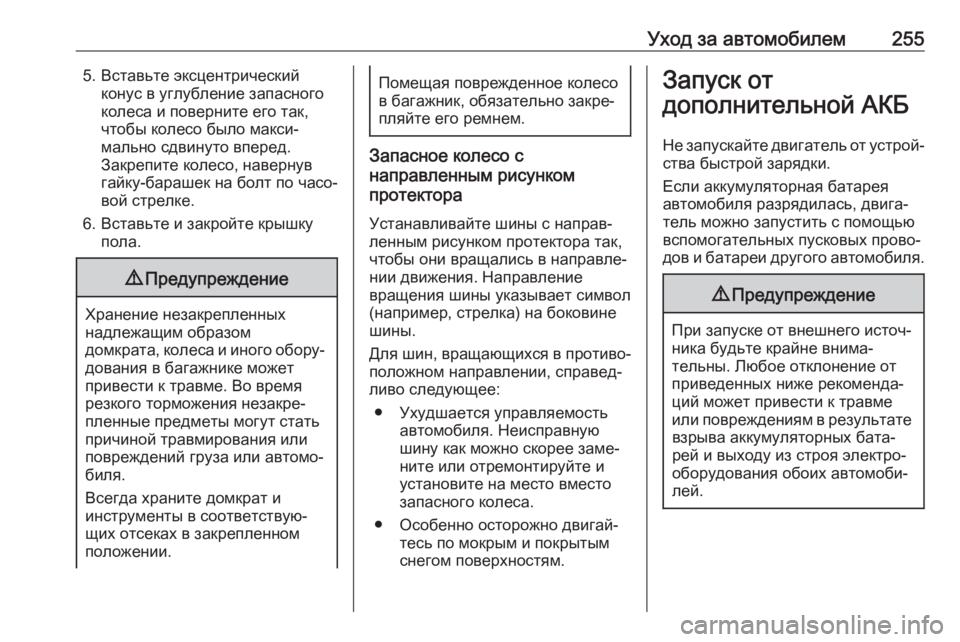

Уход за автомобилем2555. Вставьте эксцентрическийконус в углубление запасного
колеса и поверните его так,
чтобы колесо было макси‐
мально сдвинуто вперед.
Закрепите колесо, навернув
гайку-барашек на болт по часо‐
вой стрелке.
6. Вставьте и закройте крышку пола.9 Предупреждение
Хранение незакрепленных
надлежащим образом
домкрата, колеса и иного обору‐ дования в багажнике может
привести к травме. Во время
резкого торможения незакре‐
пленные предметы могут стать
причиной травмирования или повреждений груза или автомо‐
биля.
Всегда храните домкрат и
инструменты в соответствую‐
щих отсеках в закрепленном
положении.
Помещая поврежденное колесо
в багажник, обязательно закре‐
пляйте его ремнем.
Запасное колесо с
направленным рисунком
протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐ нии движения. Направление
вращения шины указывает символ
(например, стрелка) на боковине
шины.
Для шин, вращающихся в противо‐ положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Неисправную
шину как можно скорее заме‐
ните или отремонтируйте и
установите на место вместо
запасного колеса.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.
Запуск от
дополнительной АКБ
Не запускайте двигатель от устрой‐
ства быстрой зарядки.
Если аккумуляторная батарея
автомобиля разрядилась, двига‐
тель можно запустить с помощью
вспомогательных пусковых прово‐
дов и батареи другого автомобиля.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.
Page 258 of 303

256Уход за автомобилем9Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте попадания на аккумуляторную батарею искр
и открытого пламени.
● Разряженная аккумуляторная батарея автомобиля может
замерзнуть уже при темпера‐
туре около 0 °C. Перед подклю‐
чением пусковых проводов
разморозьте замерзшую акку‐
муляторную батарею.
● Работая с аккумуляторной батареей одевайте защитные
очки и одежду.
● Используйте дополнительную аккумуляторную батарею с
таким же номинальным напря‐
жением (12 В). Ее емкость (Ач)
должна быть не менее емкости разряженной аккумуляторной
батареи.
● Пусковые провода должны иметь изолированные зажимы
сечением не менее 16 мм 2
(25
мм 2
для дизельных двигате‐
лей).
● Не отключайте разряженную батарею от автомобильной
сети.
● Отключите лишние потреби‐ тели тока.
● Во время запуска от внешнего источника не наклоняйтесь надаккумуляторной батареей.
● Зажимы одного провода не должны касаться зажимов
другого провода.
● При запуске от вспомогатель‐ ной батареи автомобили не
должны касаться друг друга.
● Затянуть стояночный тормоз, установить рычаг переключе‐
ния механической коробки
передач в нейтральное поло‐
жение, установить рычаг пере‐ключения автоматической
коробки передач в положение P .
● Снимите защитные колпачки с положительных клемм обеихаккумуляторных батарей.
Порядок подключения проводов:
1. Подключите красный провод к "положительной" клемме вспо‐
могательной АКБ.
2. Другой конец красного провода подключите к "положительной"
клемме разрядившейся АКБ.
Page 259 of 303

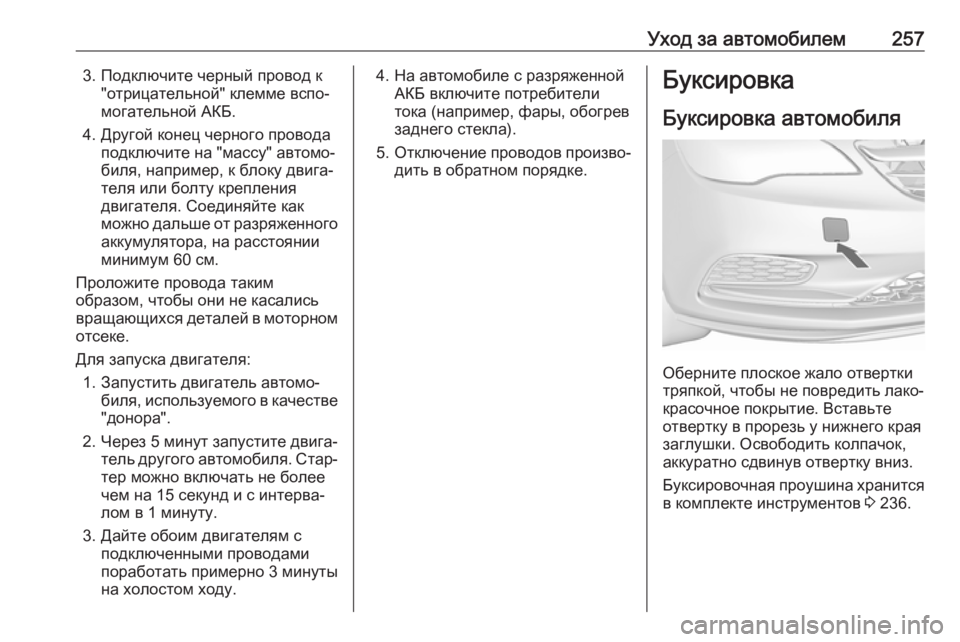

Уход за автомобилем2573. Подключите черный провод к"отрицательной" клемме вспо‐
могательной АКБ.
4. Другой конец черного провода подключите на "массу" автомо‐
биля, например, к блоку двига‐
теля или болту крепления
двигателя. Соединяйте как
можно дальше от разряженного аккумулятора, на расстоянии
минимум 60 см.
Проложите провода таким
образом, чтобы они не касались
вращающихся деталей в моторном
отсеке.
Для запуска двигателя: 1. Запустить двигатель автомо‐ биля, используемого в качестве"донора".
2. Через 5 минут запустите двига‐ тель другого автомобиля. Стар‐
тер можно включать не более
чем на 15 секунд и с интерва‐
лом в 1 минуту.
3. Дайте обоим двигателям с подключенными проводами
поработать примерно 3 минуты
на холостом ходу.4. На автомобиле с разряженной АКБ включите потребители
тока (например, фары, обогрев
заднего стекла).
5. Отключение проводов произво‐
дить в обратном порядке.Буксировка
Буксировка автомобиля
Оберните плоское жало отвертки
тряпкой, чтобы не повредить лако‐
красочное покрытие. Вставьте
отвертку в прорезь у нижнего края
заглушки. Освободить колпачок,
аккуратно сдвинув отвертку вниз.
Буксировочная проушина хранится
в комплекте инструментов 3 236.
Page 260 of 303

258Уход за автомобилем

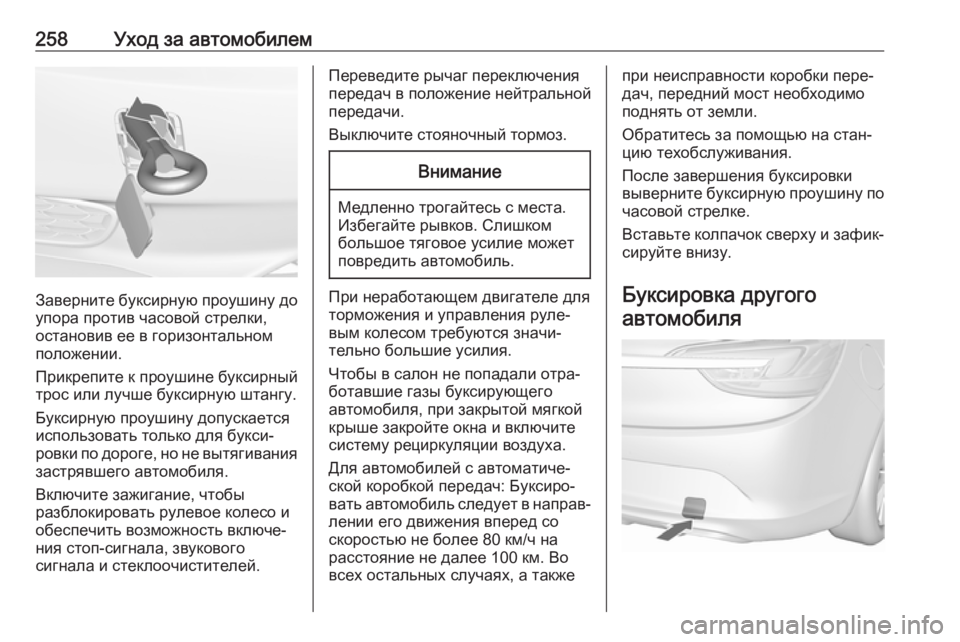

Заверните буксирную проушину до
упора против часовой стрелки,
остановив ее в горизонтальном
положении.
Прикрепите к проушине буксирный
трос или лучше буксирную штангу.
Буксирную проушину допускается
использовать только для букси‐ ровки по дороге, но не вытягивания застрявшего автомобиля.
Включите зажигание, чтобы
разблокировать рулевое колесо и
обеспечить возможность включе‐
ния стоп-сигнала, звукового
сигнала и стеклоочистителей.
Переведите рычаг переключения
передач в положение нейтральной
передачи.
Выключите стояночный тормоз.Внимание
Медленно трогайтесь с места.
Избегайте рывков. Слишком
большое тяговое усилие может
повредить автомобиль.
При неработающем двигателе для
торможения и управления руле‐
вым колесом требуются значи‐
тельно большие усилия.
Чтобы в салон не попадали отра‐
ботавшие газы буксирующего
автомобиля, при закрытой мягкой
крыше закройте окна и включите
систему рециркуляции воздуха.
Для автомобилей с автоматиче‐
ской коробкой передач: Буксиро‐ вать автомобиль следует в направ‐ лении его движения вперед со
скоростью не более 80 км/ч на
расстояние не далее 100 км. Во
всех остальных случаях, а также
при неисправности коробки пере‐
дач, передний мост необходимо
поднять от земли.
Обратитесь за помощью на стан‐
цию техобслуживания.
После завершения буксировки выверните буксирную проушину по
часовой стрелке.
Вставьте колпачок сверху и зафик‐ сируйте внизу.
Буксировка другого автомобиля
