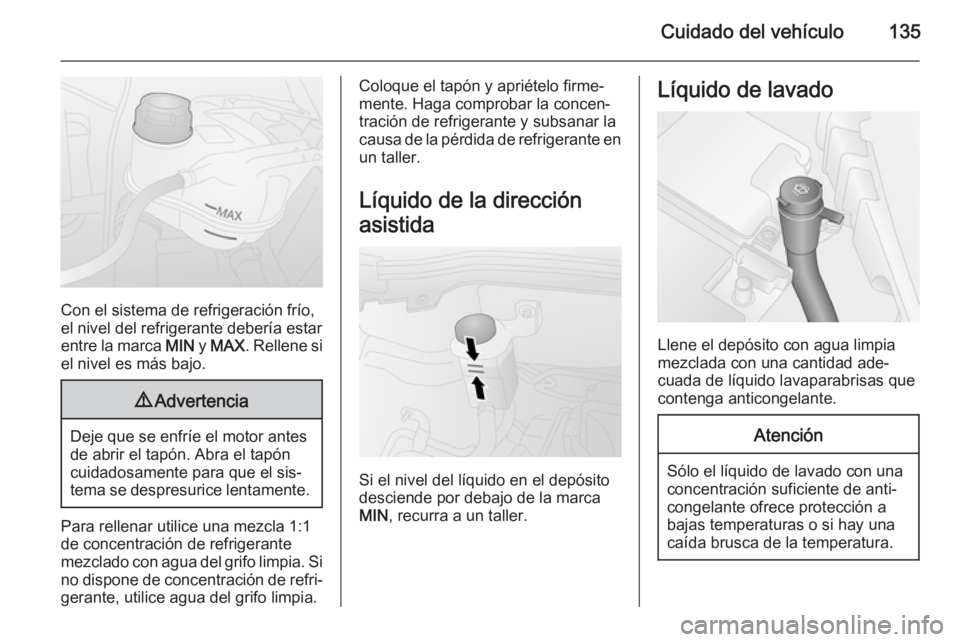

Cuidado del vehículo135
Con el sistema de refrigeración frío,
el nivel del refrigerante debería estar
entre la marca MIN y MAX . Rellene si
el nivel es más bajo.
9 Advertencia
Deje que se enfríe el motor antes
de abrir el tapón. Abra el tapón cuidadosamente para que el sis‐tema se despresurice lentamente.
Para rellenar utilice una mezcla 1:1
de concentración de refrigerante
mezclado con agua del grifo limpia. Si no dispone de concentración de refri‐
gerante, utilice agua del grifo limpia.
Coloque el tapón y apriételo firme‐
mente. Haga comprobar la concen‐
tración de refrigerante y subsanar la
causa de la pérdida de refrigerante en un taller.
Líquido de la dirección
asistida
Si el nivel del líquido en el depósito
desciende por debajo de la marca
MIN , recurra a un taller.
Líquido de lavado
Llene el depósito con agua limpia
mezclada con una cantidad ade‐
cuada de líquido lavaparabrisas que
contenga anticongelante.
Atención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o si hay una
caída brusca de la temperatura.

Cuidado del vehículo137
Sólo se debe embornar o desembor‐
nar la batería con el encendido des‐
conectado.
Sustitución de la batería Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal del sis‐
tema stop-start.
En vehículos con sistema stop-start,
asegúrese de que se utiliza la batería
correcta cuando se sustituya. Le re‐
comendamos que acuda a un taller
para sustituir la batería.
Sistema stop-start 3 109.
Carga de la batería9 Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los 14,6 V si utiliza un cargador de baterías.
En caso contrario, la batería po‐
dría sufrir daños.
Arranque con cables 3 158.
Sustitución de las
escobillas
Levante el brazo limpiaparabrisas
hasta que permanezca en posición alzada. Pulse el botón para liberar laescobilla del limpiaparabrisas y ex‐
traiga.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
caje.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Escobilla de la puerta abatible
trasera
Levante el brazo del limpiaparabri‐
sas, mantenga pulsado el clip de su‐
jeción y desacople la escobilla.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
caje.
Baje el brazo del limpiaparabrisas
cuidadosamente.

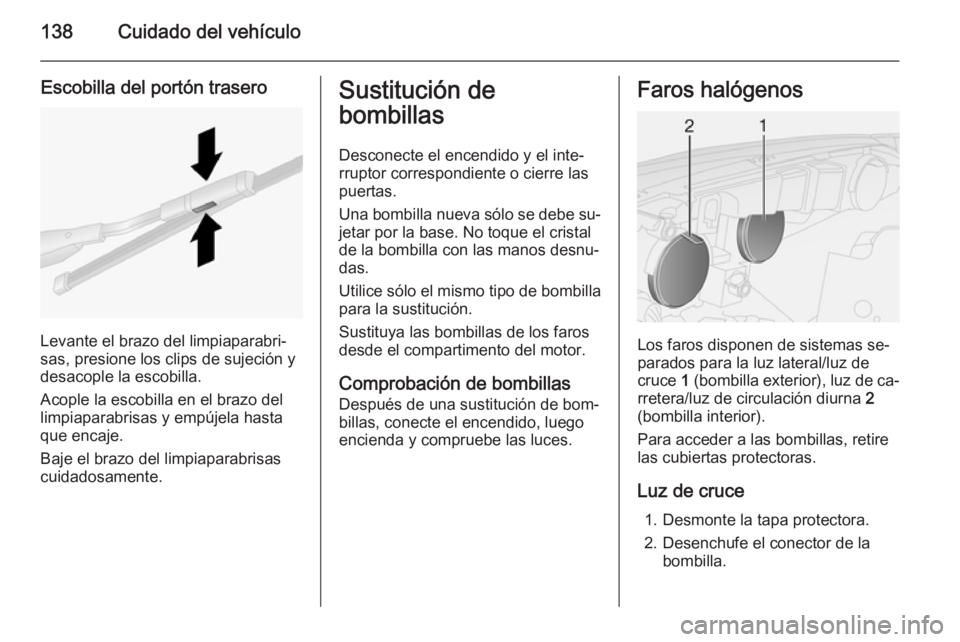

138Cuidado del vehículo
Escobilla del portón trasero
Levante el brazo del limpiaparabri‐
sas, presione los clips de sujeción y
desacople la escobilla.
Acople la escobilla en el brazo del
limpiaparabrisas y empújela hasta
que encaje.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Sustitución de
bombillas
Desconecte el encendido y el inte‐ rruptor correspondiente o cierre las
puertas.
Una bombilla nueva sólo se debe su‐ jetar por la base. No toque el cristal
de la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de bom‐ billas, conecte el encendido, luego
encienda y compruebe las luces.Faros halógenos
Los faros disponen de sistemas se‐
parados para la luz lateral/luz de cruce 1 (bombilla exterior), luz de ca‐
rretera/luz de circulación diurna 2
(bombilla interior).
Para acceder a las bombillas, retire las cubiertas protectoras.
Luz de cruce 1. Desmonte la tapa protectora.
2. Desenchufe el conector de la bombilla.

144Cuidado del vehículo
2. Extraiga haciendo palanca en lospuntos indicados en la ilustración.
3. Sustituya la bombilla, asegurán‐ dose que encaja correctamente.
4. Vuelva a montar el grupo óptico.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐
ller.
Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el ve‐ hículo:
■ a la derecha del compartimento del
motor, junto a la batería
■ detrás de una tapa en la parte infe‐
rior del tablero de instrumentos, en el lado del conductor
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles
Use un extractor de fusibles para re‐tirar los fusibles.

Cuidado del vehículo145
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está situada a la
derecha del compartimento del mo‐
tor, junto a la batería.
Para desmontar la tapa protectora y
acceder a los fusibles, desmonte los
dos tornillos (véase la ilustración).

Cuidado del vehículo147
N.ºCircuitoF12Luz de cruce derechaF13Regulación de la luz de cruce
izquierda, regulación del
alcance de los farosF31Relés de la caja de fusibles,
relés de la unidad de control de
la carroceríaF32Luces de cortesíaF36Conector de diagnóstico, clima‐ tizador automático, sistema de
infoentretenimientoF37Tablero de instrumentos,
sistema de frenosF38Cierre centralizadoF43Sistema lavaparabrisasF47Elevalunas eléctricosF48Elevalunas eléctricosN.ºCircuitoF49Espejos retrovisores exte‐
riores, sistema de infoentrete‐
nimiento, asistente de aparca‐
mientoF51Sistema de infoentreteni‐
miento, sistema de frenos,
embragueF53Tablero de instrumentosF94Toma del maleteroF95Encendedor, toma de corrienteF96Encendedor, toma de corrienteF97Asiento delantero calefactadoF98Asiento delantero calefactado

Cuidado del vehículo149
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo vi‐
sual del conductor.
Designaciones de los
neumáticos p. ej., 215/60 R 16 95 H215=Anchura del neumático, en
mm60=Relación de sección(altura
del neumático respecto a la
anchura) en %R=Tipo de cubierta: RadialRF=Tipo: RunFlatC=Carga o uso comercial16=Diámetro de la llanta, en pul‐
gadas95=Índice de carga; p. ej., 95 es
equivalente a 690 kgH=Letra del código de velocidad
Letra del código de velocidad:
Q=hasta 160 km/hS=hasta 180 km/hT=hasta 190 km/hH=hasta 210 km/hV=hasta 240 km/hW=hasta 270 km/h
Presión de los neumáticos
Compruebe la presión de los neumá‐ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No ol‐ vide la rueda de repuesto.
Desenrosque el tapón de la válvula.
Presión de los neumáticos 3 181.
Los datos sobre presiones son váli‐ dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y de
invierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.
Una presión de los neumáticos inco‐ rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
El conductor es responsable del ajuste correcto de la presión de los
neumáticos.
9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
Profundidad del dibujo
Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los neu‐ máticos deben sustituirse al alcanzar
el dibujo una profundidad de 2-3 mm
(neumáticos de invierno: a los 4 mm ).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo
de los neumáticos de un eje no varíe
en más de 2 mm.

150Cuidado del vehículo
La profundidad mínima autorizada le‐galmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐ dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica me‐
diante marcas en el flanco del neu‐
mático.
Si el desgaste delante fuese mayor
que detrás, cambie periódicamente
las ruedas delanteras por las trase‐
ras. Asegúrese de que la dirección de
giro de las ruedas sea la misma de
antes.
Los neumáticos envejecen, aunque
no se usen. Le recomendamos susti‐
tuir los neumáticos cada 6 años.
Cambio del tamaño de
neumáticos y llantas
Si se utilizan neumáticos con un ta‐
maño diferente a los montados de fá‐
brica, puede ser necesario reprogra‐
mar el velocímetro, así como la pre‐
sión nominal de los neumáticos, y
realizar otras modificaciones en el ve‐ hículo.
Al cambiar a neumáticos de otro ta‐
maño, haga sustituir la pegatina con
la presión de los neumáticos.9 Advertencia
El uso de cubiertas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación de su ve‐
hículo.
Tapacubos
Se deben utilizar tapacubos y neu‐
máticos homologados por el fabri‐
cante para el vehículo correspon‐
diente, que cumplen todos los requi‐
sitos de la combinación de llanta y
neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.9 Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.

152Cuidado del vehículo
5. Enrosque el tubo flexible de lle‐nado en la válvula del neumático.
6. El interruptor del compresor debe
estar en J.
7. Conecte el enchufe del compre‐ sor en la toma de corriente o en el
encendedor.
Para impedir la descarga de la ba‐
tería, recomendamos dejar el mo‐
tor en marcha.8. Ponga el interruptor basculante del compresor en I. El neumático
se llenará con el sellador.
9. Todo el sellador se bombea al in‐ terior del neumático. A continua‐
ción, se infla el neumático.
Presión de los neumáticos
3 181. Una vez alcanzada la pre‐
sión correcta, desconecte el com‐
presor.
10. Si no se obtiene una presión de 1,5 bares en 5 minutos, retire el
juego de reparación de neumáti‐
cos. Haga girar el neumático una vuelta completa. Vuelva a conec‐
tar el juego de reparación de neu‐
máticos y continúe el proceso de
inflado durante otros 5 minutos. Si
no se obtiene una presión de
1,8 bares en 5 minutos, el neu‐
mático está demasiado dañado.
Recurra a la ayuda de un taller.
El compresor no debe estar en
servicio más de 20 minutos.
11. Desacople el juego de reparación
de neumáticos.
12. Elimine el exceso de sellador con
un paño.
13. La pegatina que se adjunta con el
bote de sellador, que indica la ve‐locidad máxima autorizada, debecolocarse en el campo visual del
conductor.
14. Continúe la marcha inmediata‐ mente para que el sellador se dis‐
tribuya uniformemente en el neu‐
mático. Después de conducir
unos 10 km (no más de
10 minutos), deténgase y com‐
pruebe la presión del neumático.
Para ello, conecte directamente el tubo flexible de aire a la válvula
del neumático y al compresor.

Cuidado del vehículo153
Si la presión del neumático es su‐perior a 1,8 bar, ajústela al valor
prescrito. Repita el procedimiento
hasta que no haya más pérdida
de presión.
Si la presión del neumático es in‐
ferior a 1,8 bar, no se puede cir‐
cular con el vehículo. Recurra a la ayuda de un taller.
15. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es re‐ comendable sustituir dicho neumá‐
tico.
Si el compresor produce ruidos anó‐
malos o se calienta, desconéctelo y
deje que se enfríe.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su ca‐ pacidad de sellado. Compruebe la
fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez usado. Deseche el bote conforme a
las disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -20 °C aproximadamente.
Sustitución del bote de sellador
Para sustituir el bote de sellador:
1. Desconecte el tubo flexible de aire del compresor.
2. Gire el bote hacia la izquierda para levantarlo y extraerlo.
3. Introduzca el bote nuevo y gírelo hacia la derecha.
4. Conecte el tubo flexible de aire del
compresor al tubo y coloque el
tubo flexible de llenado en el es‐
pacio reservado para el mismo.
Cambio de ruedas Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐
puesto 3 151.
