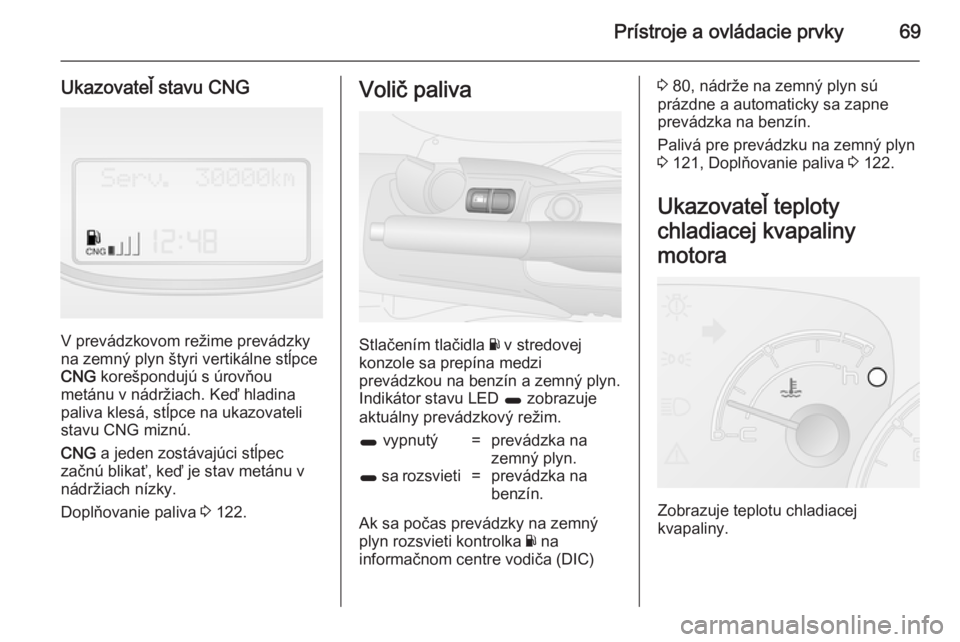

Page 71 of 189
Prístroje a ovládacie prvky69
Ukazovateľ stavu CNG
V prevádzkovom režime prevádzky
na zemný plyn štyri vertikálne stĺpce
CNG korešpondujú s úrovňou
metánu v nádržiach. Keď hladina
paliva klesá, stĺpce na ukazovateli
stavu CNG miznú.
CNG a jeden zostávajúci stĺpec
začnú blikať, keď je stav metánu v
nádržiach nízky.
Doplňovanie paliva 3 122.
Volič paliva
Stlačením tlačidla Y v stredovej
konzole sa prepína medzi
prevádzkou na benzín a zemný plyn.
Indikátor stavu LED 1 zobrazuje
aktuálny prevádzkový režim.
1 vypnutý=prevádzka na
zemný plyn.1 sa rozsvieti=prevádzka na
benzín.
Ak sa počas prevádzky na zemný
plyn rozsvieti kontrolka Y na
informačnom centre vodiča (DIC)
3 80, nádrže na zemný plyn sú
prázdne a automaticky sa zapne
prevádzka na benzín.
Palivá pre prevádzku na zemný plyn
3 121, Doplňovanie paliva 3 122.
Ukazovateľ teploty
chladiacej kvapaliny
motora
Zobrazuje teplotu chladiacej
kvapaliny.

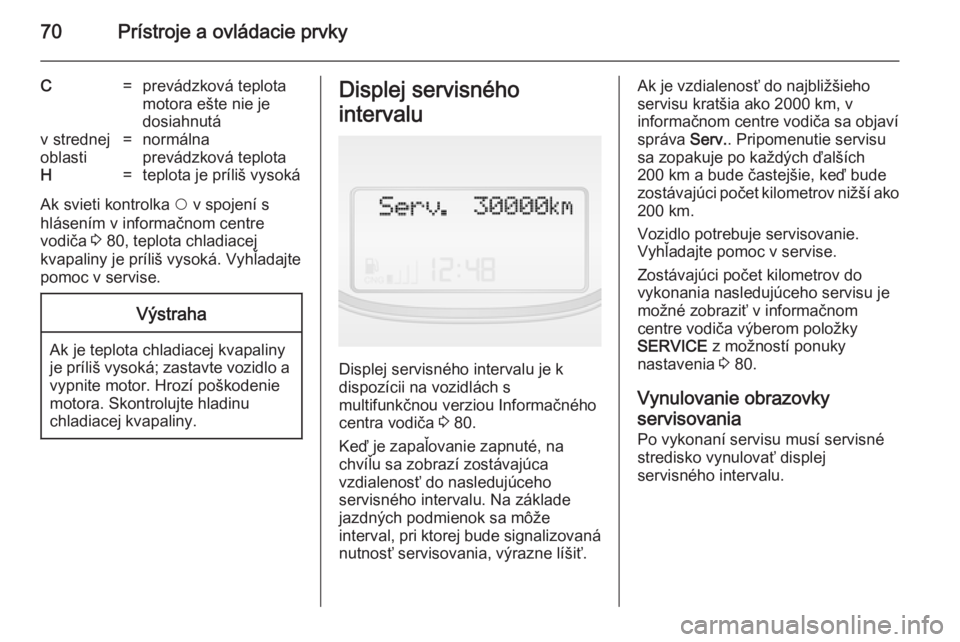

Page 72 of 189
70Prístroje a ovládacie prvky
C=prevádzková teplota
motora ešte nie je
dosiahnutáv strednej
oblasti=normálna
prevádzková teplotaH=teplota je príliš vysoká
Ak svieti kontrolka $ v spojení s
hlásením v informačnom centre
vodiča 3 80, teplota chladiacej
kvapaliny je príliš vysoká. Vyhľadajte
pomoc v servise.
Výstraha
Ak je teplota chladiacej kvapaliny
je príliš vysoká; zastavte vozidlo a vypnite motor. Hrozí poškodenie
motora. Skontrolujte hladinu
chladiacej kvapaliny.
Displej servisného
intervalu
Displej servisného intervalu je k
dispozícii na vozidlách s
multifunkčnou verziou Informačného
centra vodiča 3 80.
Keď je zapaľovanie zapnuté, na
chvíľu sa zobrazí zostávajúca
vzdialenosť do nasledujúceho
servisného intervalu. Na základe
jazdných podmienok sa môže
interval, pri ktorej bude signalizovaná
nutnosť servisovania, výrazne líšiť.
Ak je vzdialenosť do najbližšieho
servisu kratšia ako 2000 km, v
informačnom centre vodiča sa objaví
správa Serv.. Pripomenutie servisu
sa zopakuje po každých ďalších
200 km a bude častejšie, keď bude
zostávajúci počet kilometrov nižší ako
200 km.
Vozidlo potrebuje servisovanie.
Vyhľadajte pomoc v servise.
Zostávajúci počet kilometrov do
vykonania nasledujúceho servisu je možné zobraziť v informačnom
centre vodiča výberom položky
SERVICE z možností ponuky
nastavenia 3 80.
Vynulovanie obrazovky
servisovania Po vykonaní servisu musí servisné
stredisko vynulovať displej
servisného intervalu.

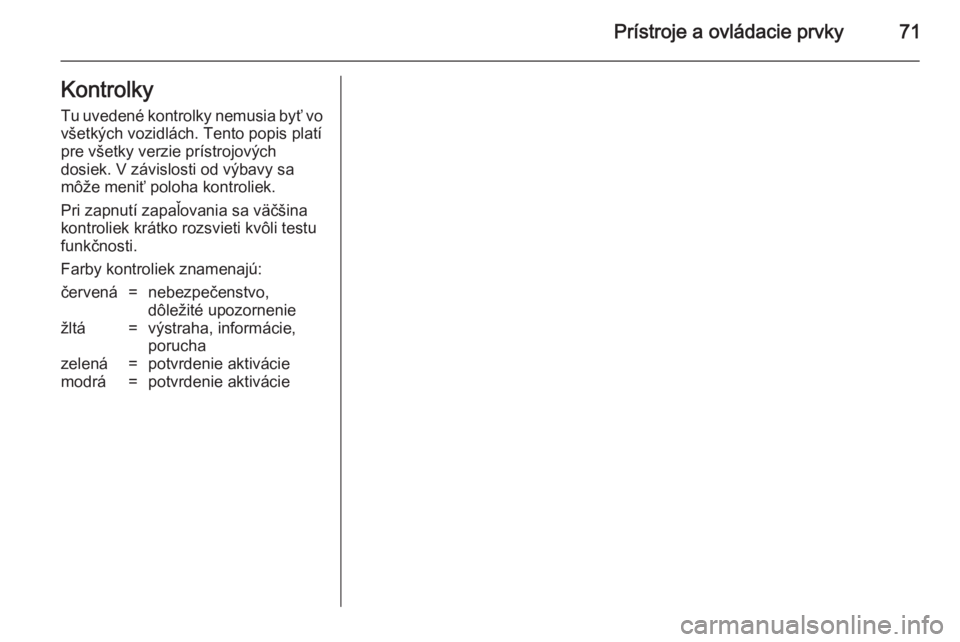

Page 73 of 189
Prístroje a ovládacie prvky71Kontrolky
Tu uvedené kontrolky nemusia byť vo všetkých vozidlách. Tento popis platí
pre všetky verzie prístrojových
dosiek. V závislosti od výbavy sa
môže meniť poloha kontroliek.
Pri zapnutí zapaľovania sa väčšina
kontroliek krátko rozsvieti kvôli testu
funkčnosti.
Farby kontroliek znamenajú:červená=nebezpečenstvo,
dôležité upozorneniežltá=výstraha, informácie,
poruchazelená=potvrdenie aktiváciemodrá=potvrdenie aktivácie

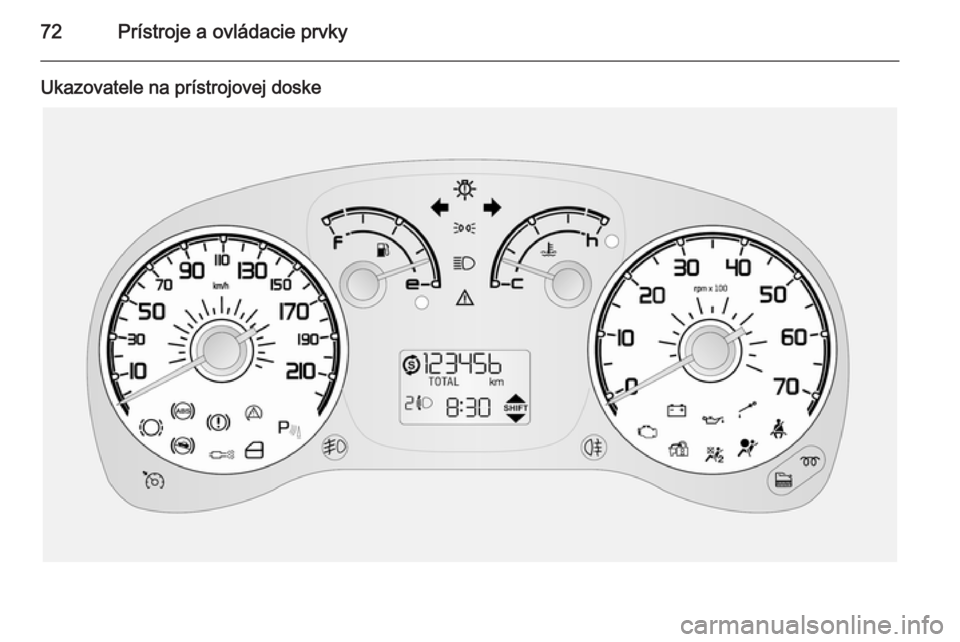

Page 74 of 189
72Prístroje a ovládacie prvky
Ukazovatele na prístrojovej doske

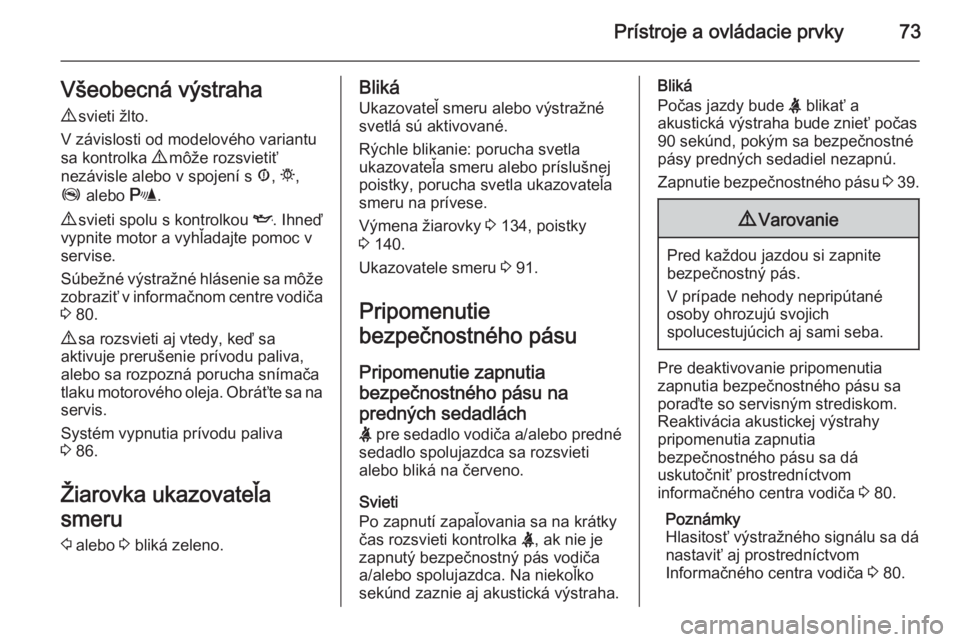

Page 75 of 189
Prístroje a ovládacie prvky73Všeobecná výstraha9 svieti žlto.
V závislosti od modelového variantu
sa kontrolka 9 môže rozsvietiť
nezávisle alebo v spojení s Æ, t ,
Z alebo r.
9 svieti spolu s kontrolkou I. Ihneď
vypnite motor a vyhľadajte pomoc v
servise.
Súbežné výstražné hlásenie sa môže
zobraziť v informačnom centre vodiča
3 80.
9 sa rozsvieti aj vtedy, keď sa
aktivuje prerušenie prívodu paliva,
alebo sa rozpozná porucha snímača
tlaku motorového oleja. Obráťte sa na servis.
Systém vypnutia prívodu paliva
3 86.
Žiarovka ukazovateľa
smeru 2 alebo 3 bliká zeleno.Bliká
Ukazovateľ smeru alebo výstražné
svetlá sú aktivované.
Rýchle blikanie: porucha svetla
ukazovateľa smeru alebo príslušnej poistky, porucha svetla ukazovateľa
smeru na prívese.
Výmena žiarovky 3 134, poistky
3 140.
Ukazovatele smeru 3 91.
Pripomenutie
bezpečnostného pásu
Pripomenutie zapnutia
bezpečnostného pásu na predných sedadlách X pre sedadlo vodiča a/alebo predné
sedadlo spolujazdca sa rozsvieti
alebo bliká na červeno.
Svieti
Po zapnutí zapaľovania sa na krátky
čas rozsvieti kontrolka X, ak nie je
zapnutý bezpečnostný pás vodiča a/alebo spolujazdca. Na niekoľko
sekúnd zaznie aj akustická výstraha.Bliká
Počas jazdy bude X blikať a
akustická výstraha bude znieť počas
90 sekúnd, pokým sa bezpečnostné
pásy predných sedadiel nezapnú.
Zapnutie bezpečnostného pásu 3 39.9 Varovanie
Pred každou jazdou si zapnite
bezpečnostný pás.
V prípade nehody nepripútané
osoby ohrozujú svojich
spolucestujúcich aj sami seba.
Pre deaktivovanie pripomenutia
zapnutia bezpečnostného pásu sa
poraďte so servisným strediskom.
Reaktivácia akustickej výstrahy
pripomenutia zapnutia
bezpečnostného pásu sa dá
uskutočniť prostredníctvom
informačného centra vodiča 3 80.
Poznámky
Hlasitosť výstražného signálu sa dá
nastaviť aj prostredníctvom
Informačného centra vodiča 3 80.
Page 76 of 189
74Prístroje a ovládacie prvkyAirbag a predpínače
bezpečnostných pásov
v svieti červeno.
Po zapnutí zapaľovania sa kontrolka rozsvieti približne na 4 sekundy. Ak
sa nerozsvieti, po uplynutí 4 sekúnd nezhasne alebo sa rozsvieti počas
jazdy, v systéme airbagov je porucha. Vyhľadajte pomoc v servise. V
prípade nehody sa nemusia spustiť
systémy airbagov a predpínačov
pásov.
Aktivovanie predpínačov
bezpečnostných pásov alebo
airbagov je indikované trvalým
svietením v.9 Varovanie
Príčinu poruchy nechajte
neodkladne odstrániť v servise.
Predpínače bezpečnostných pásov,
systém airbagov 3 38, 3 41.
Deaktivácia airbagov * svieti žlto.
S aktivovaným airbagom predného
spolucestujúceho:
Keď je zapaľovanie zapnuté, * svieti
približne 4 sekundy, bliká ďalšie 4 sekundy a potom zhasne.
S deaktivovaným airbagom predného
spolucestujúceho:
* neprerušovane svieti žlto.
Deaktivácia airbagov 3 46.9 Nebezpečenstvo
Ak sa použije detský záchytný
systém spolu s aktivovaným
systémom airbagu na sedadle
predného spolucestujúceho,
vzniká riziko smrteľného zranenia
dieťaťa.
Hrozí riziko smrteľného zranenia dospelej osoby, ktorá sedí na
sedadle s deaktivovaným
airbagom.
Systém dobíjania
p svieti červeno.
Rozsvieti sa pri zapnutí zapaľovania
a krátko po naštartovaní motora
zhasne.
Svieti počas chodu motora
Zastavte, vypnite motor. Nedobíja sa
akumulátor. Môže dôjsť k prerušeniu
chladenia motora. Posilňovač bŕzd
môže prestať fungovať. Vyhľadajte
pomoc v servise.
Kontrolka nesprávnej
funkcie
Z Symbol svieti alebo bliká žlto.
Rozsvieti sa pri zapnutí zapaľovania a krátko po naštartovaní motora
zhasne.
Svieti počas chodu motora
Porucha v systéme riadenia emisií.
Môžu byť prekročené limity obsahu
škodlivín. Bez meškania vyhľadajte
pomoc v servise.

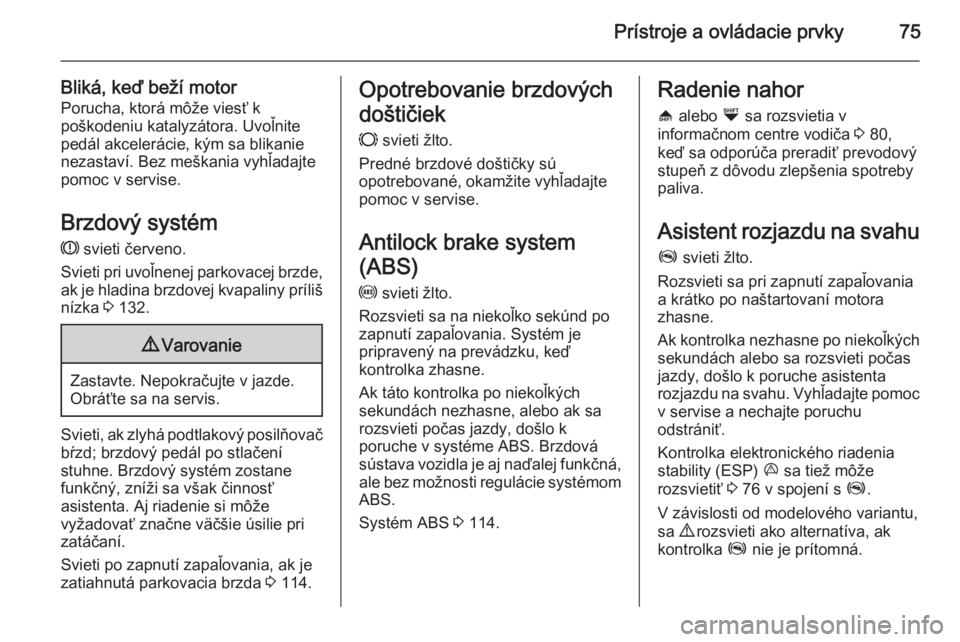

Page 77 of 189
Prístroje a ovládacie prvky75
Bliká, keď beží motor
Porucha, ktorá môže viesť k
poškodeniu katalyzátora. Uvoľnite pedál akcelerácie, kým sa blikanie
nezastaví. Bez meškania vyhľadajte
pomoc v servise.
Brzdový systém
R svieti červeno.
Svieti pri uvoľnenej parkovacej brzde, ak je hladina brzdovej kvapaliny príliš
nízka 3 132.9 Varovanie
Zastavte. Nepokračujte v jazde.
Obráťte sa na servis.
Svieti, ak zlyhá podtlakový posilňovač
bŕzd; brzdový pedál po stlačení
stuhne. Brzdový systém zostane
funkčný, zníži sa však činnosť
asistenta. Aj riadenie si môže
vyžadovať značne väčšie úsilie pri
zatáčaní.
Svieti po zapnutí zapaľovania, ak je
zatiahnutá parkovacia brzda 3 114.
Opotrebovanie brzdových
doštičiek
F svieti žlto.
Predné brzdové doštičky sú
opotrebované, okamžite vyhľadajte
pomoc v servise.
Antilock brake system
(ABS) u svieti žlto.
Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania. Systém je
pripravený na prevádzku, keď
kontrolka zhasne.
Ak táto kontrolka po niekoľkých
sekundách nezhasne, alebo ak sa rozsvieti počas jazdy, došlo k
poruche v systéme ABS. Brzdová
sústava vozidla je aj naďalej funkčná,
ale bez možnosti regulácie systémom ABS.
Systém ABS 3 114.Radenie nahor
[ alebo Ò sa rozsvietia v
informačnom centre vodiča 3 80,
keď sa odporúča preradiť prevodový
stupeň z dôvodu zlepšenia spotreby
paliva.
Asistent rozjazdu na svahu Z svieti žlto.
Rozsvieti sa pri zapnutí zapaľovania
a krátko po naštartovaní motora
zhasne.
Ak kontrolka nezhasne po niekoľkých
sekundách alebo sa rozsvieti počas
jazdy, došlo k poruche asistenta
rozjazdu na svahu. Vyhľadajte pomoc
v servise a nechajte poruchu
odstrániť.
Kontrolka elektronického riadenia
stability (ESP) x sa tiež môže
rozsvietiť 3 76 v spojení s Z.
V závislosti od modelového variantu, sa 9 rozsvieti ako alternatíva, ak
kontrolka Z nie je prítomná.

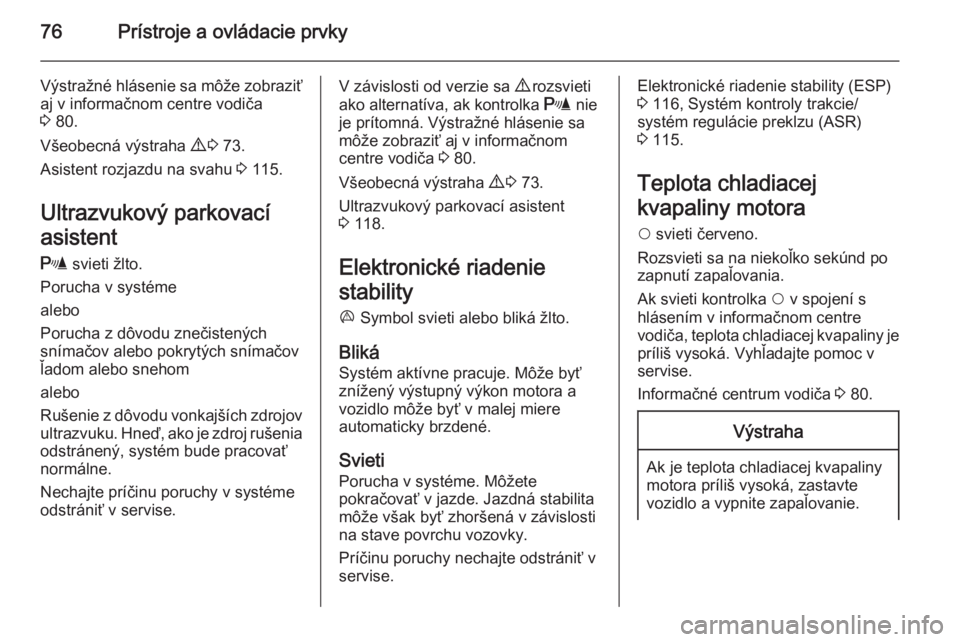

Page 78 of 189
76Prístroje a ovládacie prvky
Výstražné hlásenie sa môže zobraziťaj v informačnom centre vodiča
3 80.
Všeobecná výstraha 9 3 73.
Asistent rozjazdu na svahu 3 115.
Ultrazvukový parkovací
asistent
r svieti žlto.
Porucha v systéme
alebo
Porucha z dôvodu znečistených
snímačov alebo pokrytých snímačov
ľadom alebo snehom
alebo
Rušenie z dôvodu vonkajších zdrojov
ultrazvuku. Hneď, ako je zdroj rušenia odstránený, systém bude pracovať
normálne.
Nechajte príčinu poruchy v systéme
odstrániť v servise.V závislosti od verzie sa 9 rozsvieti
ako alternatíva, ak kontrolka r nie
je prítomná. Výstražné hlásenie sa
môže zobraziť aj v informačnom
centre vodiča 3 80.
Všeobecná výstraha 9 3 73.
Ultrazvukový parkovací asistent
3 118.
Elektronické riadenie
stability x Symbol svieti alebo bliká žlto.
Bliká Systém aktívne pracuje. Môže byť
znížený výstupný výkon motora a
vozidlo môže byť v malej miere
automaticky brzdené.
Svieti
Porucha v systéme. Môžete
pokračovať v jazde. Jazdná stabilita
môže však byť zhoršená v závislosti
na stave povrchu vozovky.
Príčinu poruchy nechajte odstrániť v
servise.Elektronické riadenie stability (ESP) 3 116, Systém kontroly trakcie/
systém regulácie preklzu (ASR)
3 115.
Teplota chladiacej
kvapaliny motora $ svieti červeno.
Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania.
Ak svieti kontrolka $ v spojení s
hlásením v informačnom centre
vodiča, teplota chladiacej kvapaliny je príliš vysoká. Vyhľadajte pomoc v
servise.
Informačné centrum vodiča 3 80.Výstraha
Ak je teplota chladiacej kvapaliny
motora príliš vysoká, zastavte
vozidlo a vypnite zapaľovanie.

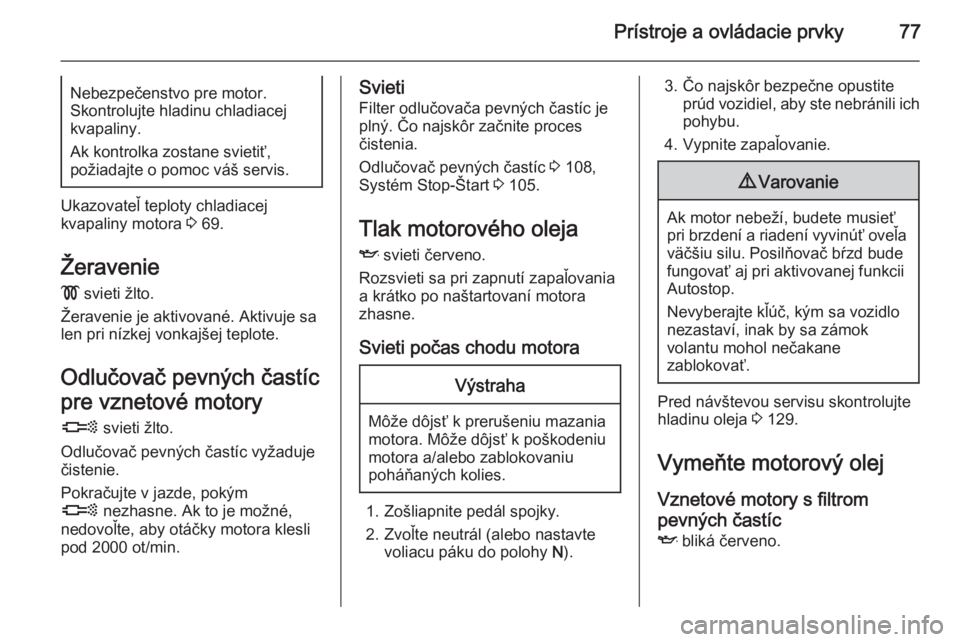

Page 79 of 189
Prístroje a ovládacie prvky77Nebezpečenstvo pre motor.
Skontrolujte hladinu chladiacej
kvapaliny.
Ak kontrolka zostane svietiť,
požiadajte o pomoc váš servis.
Ukazovateľ teploty chladiacej
kvapaliny motora 3 69.
Žeravenie
! svieti žlto.
Žeravenie je aktivované. Aktivuje sa
len pri nízkej vonkajšej teplote.
Odlučovač pevných častíc
pre vznetové motory [ svieti žlto.
Odlučovač pevných častíc vyžaduje
čistenie.
Pokračujte v jazde, pokým
[ nezhasne. Ak to je možné,
nedovoľte, aby otáčky motora klesli
pod 2000 ot/min.
Svieti
Filter odlučovača pevných častíc je
plný. Čo najskôr začnite proces
čistenia.
Odlučovač pevných častíc 3 108,
Systém Stop-Štart 3 105.
Tlak motorového oleja I svieti červeno.
Rozsvieti sa pri zapnutí zapaľovania
a krátko po naštartovaní motora
zhasne.
Svieti počas chodu motoraVýstraha
Môže dôjsť k prerušeniu mazania
motora. Môže dôjsť k poškodeniu
motora a/alebo zablokovaniu
poháňaných kolies.
1. Zošliapnite pedál spojky.
2. Zvoľte neutrál (alebo nastavte voliacu páku do polohy N).
3. Čo najskôr bezpečne opustite
prúd vozidiel, aby ste nebránili ich
pohybu.
4. Vypnite zapaľovanie.9 Varovanie
Ak motor nebeží, budete musieť
pri brzdení a riadení vyvinúť oveľa väčšiu silu. Posilňovač bŕzd bude
fungovať aj pri aktivovanej funkcii
Autostop.
Nevyberajte kľúč, kým sa vozidlo
nezastaví, inak by sa zámok
volantu mohol nečakane
zablokovať.
Pred návštevou servisu skontrolujte
hladinu oleja 3 129.
Vymeňte motorový olej Vznetové motory s filtrom
pevných častíc
I bliká červeno.
Page 80 of 189

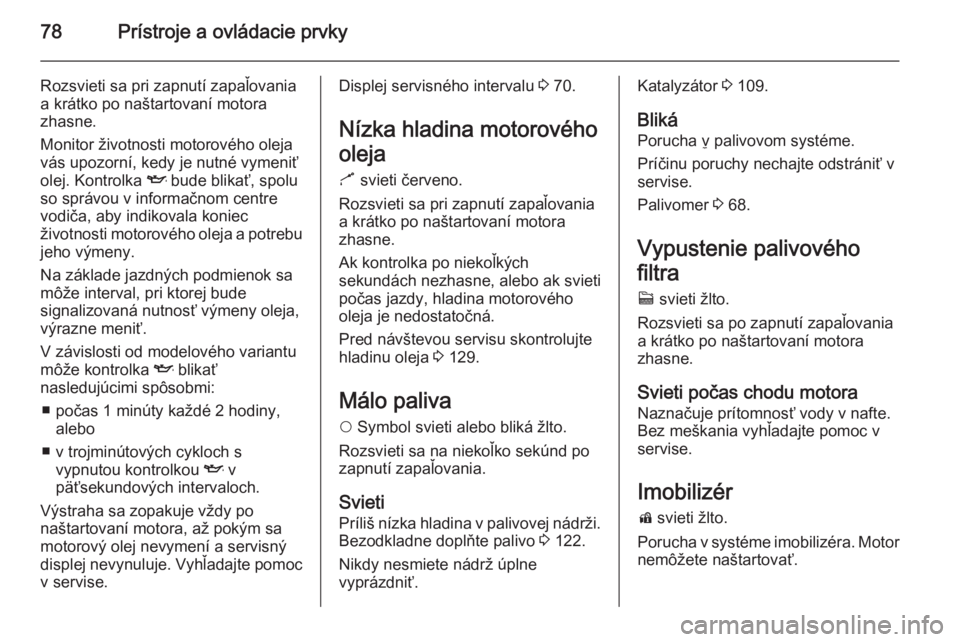

78Prístroje a ovládacie prvky
Rozsvieti sa pri zapnutí zapaľovaniaa krátko po naštartovaní motora
zhasne.
Monitor životnosti motorového oleja
vás upozorní, kedy je nutné vymeniť
olej. Kontrolka I bude blikať, spolu
so správou v informačnom centre
vodiča, aby indikovala koniec
životnosti motorového oleja a potrebu
jeho výmeny.
Na základe jazdných podmienok sa
môže interval, pri ktorej bude
signalizovaná nutnosť výmeny oleja,
výrazne meniť.
V závislosti od modelového variantu
môže kontrolka I blikať
nasledujúcimi spôsobmi:
■ počas 1 minúty každé 2 hodiny, alebo
■ v trojminútových cykloch s vypnutou kontrolkou I v
päťsekundových intervaloch.
Výstraha sa zopakuje vždy po
naštartovaní motora, až pokým sa
motorový olej nevymení a servisný
displej nevynuluje. Vyhľadajte pomoc
v servise.Displej servisného intervalu 3 70.
Nízka hladina motorového
oleja y svieti červeno.
Rozsvieti sa pri zapnutí zapaľovania
a krátko po naštartovaní motora
zhasne.
Ak kontrolka po niekoľkých
sekundách nezhasne, alebo ak svieti
počas jazdy, hladina motorového
oleja je nedostatočná.
Pred návštevou servisu skontrolujte
hladinu oleja 3 129.
Málo paliva
$ Symbol svieti alebo bliká žlto.
Rozsvieti sa na niekoľko sekúnd po
zapnutí zapaľovania.
Svieti Príliš nízka hladina v palivovej nádrži.
Bezodkladne doplňte palivo 3 122.
Nikdy nesmiete nádrž úplne
vyprázdniť.Katalyzátor 3 109.
Bliká Porucha v̼ palivovom systéme.
Príčinu poruchy nechajte odstrániť v
servise.
Palivomer 3 68.
Vypustenie palivového
filtra
z svieti žlto.
Rozsvieti sa po zapnutí zapaľovania
a krátko po naštartovaní motora
zhasne.
Svieti počas chodu motora
Naznačuje prítomnosť vody v nafte.
Bez meškania vyhľadajte pomoc v
servise.
Imobilizér
d svieti žlto.
Porucha v systéme imobilizéra. Motor
nemôžete naštartovať.
