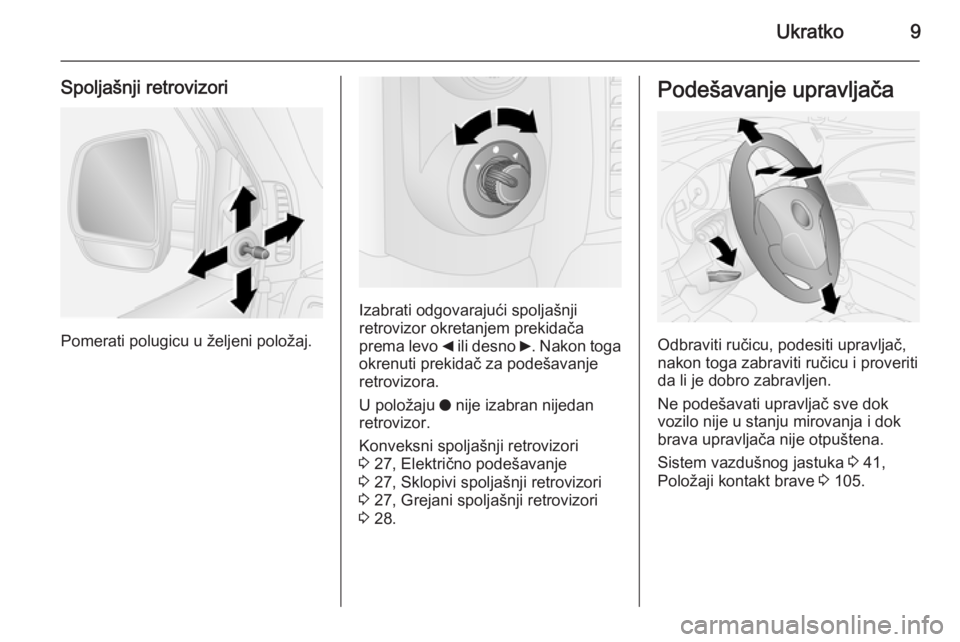

Page 11 of 189
Ukratko9
Spoljašnji retrovizori
Pomerati polugicu u željeni položaj.
Izabrati odgovarajući spoljašnji
retrovizor okretanjem prekidača
prema levo _ ili desno 6. Nakon toga
okrenuti prekidač za podešavanje
retrovizora.
U položaju o nije izabran nijedan
retrovizor.
Konveksni spoljašnji retrovizori
3 27, Električno podešavanje
3 27, Sklopivi spoljašnji retrovizori
3 27, Grejani spoljašnji retrovizori
3 28.
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljen.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije otpuštena.
Sistem vazdušnog jastuka 3 41,
Položaji kontakt brave 3 105.
Page 12 of 189

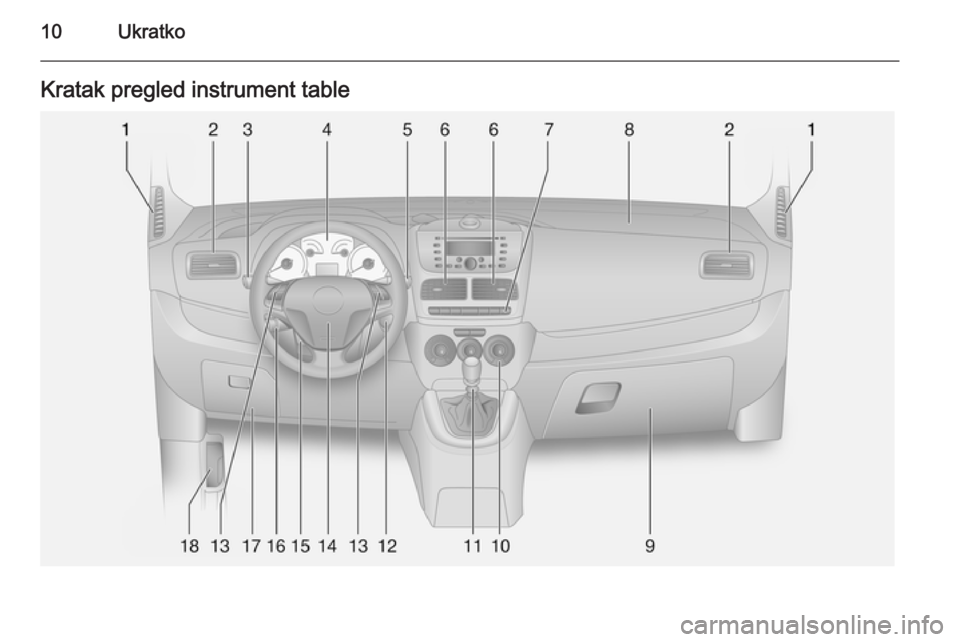

10UkratkoKratak pregled instrument table
Page 13 of 189

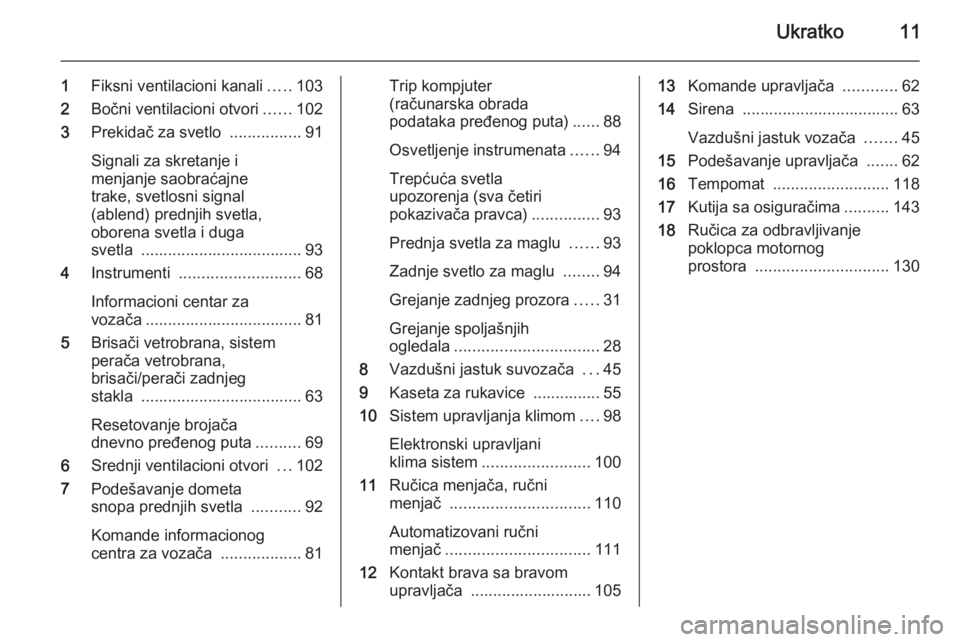

Ukratko11
1Fiksni ventilacioni kanali .....103
2 Bočni ventilacioni otvori ......102
3 Prekidač za svetlo ................91
Signali za skretanje i
menjanje saobraćajne
trake, svetlosni signal
(ablend) prednjih svetla,
oborena svetla i duga
svetla .................................... 93
4 Instrumenti ........................... 68
Informacioni centar za
vozača ................................... 81
5 Brisači vetrobrana, sistem
perača vetrobrana,
brisači/perači zadnjeg
stakla .................................... 63
Resetovanje brojača
dnevno pređenog puta ..........69
6 Srednji ventilacioni otvori ...102
7 Podešavanje dometa
snopa prednjih svetla ...........92
Komande informacionog
centra za vozača ..................81Trip kompjuter
(računarska obrada
podataka pređenog puta) ......88
Osvetljenje instrumenata ......94
Trepćuća svetla
upozorenja (sva četiri
pokazivača pravca) ...............93
Prednja svetla za maglu ......93
Zadnje svetlo za maglu ........94
Grejanje zadnjeg prozora .....31
Grejanje spoljašnjih
ogledala ................................ 28
8 Vazdušni jastuk suvozača ...45
9 Kaseta za rukavice ............... 55
10 Sistem upravljanja klimom ....98
Elektronski upravljani
klima sistem ........................ 100
11 Ručica menjača, ručni
menjač ............................... 110
Automatizovani ručni
menjač ................................ 111
12 Kontakt brava sa bravom
upravljača ........................... 10513 Komande upravljača ............62
14 Sirena ................................... 63
Vazdušni jastuk vozača .......45
15 Podešavanje upravljača .......62
16 Tempomat .......................... 118
17 Kutija sa osiguračima ..........143
18 Ručica za odbravljivanje
poklopca motornog
prostora .............................. 130
Page 14 of 189

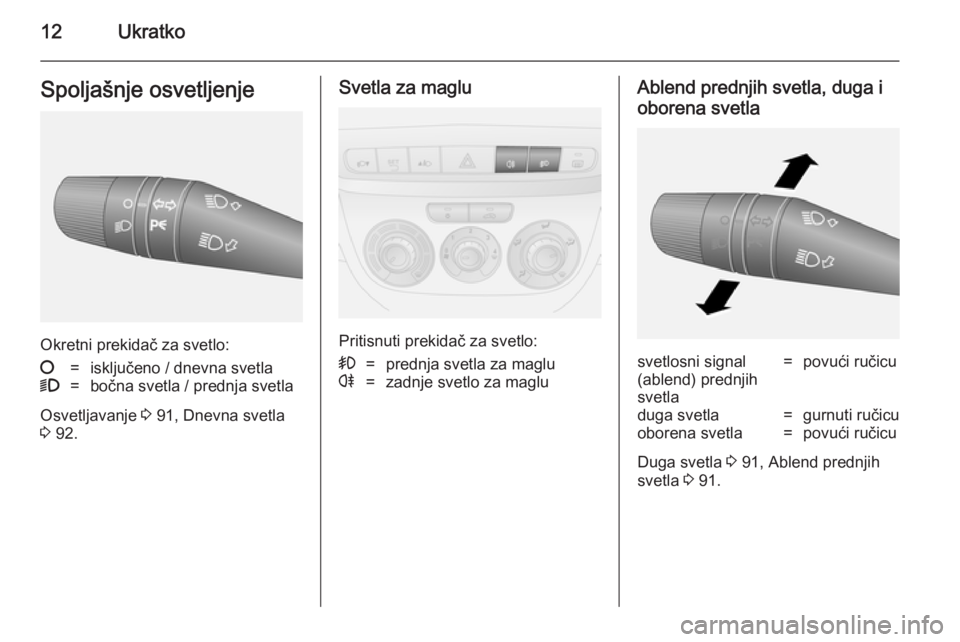

12UkratkoSpoljašnje osvetljenje
Okretni prekidač za svetlo:
§=isključeno / dnevna svetla9=bočna svetla / prednja svetla
Osvetljavanje 3 91, Dnevna svetla
3 92.
Svetla za maglu
Pritisnuti prekidač za svetlo:
>=prednja svetla za maglur=zadnje svetlo za magluAblend prednjih svetla, duga i
oborena svetlasvetlosni signal
(ablend) prednjih
svetla=povući ručicuduga svetla=gurnuti ručicuoborena svetla=povući ručicu
Duga svetla 3 91, Ablend prednjih
svetla 3 91.
Page 15 of 189

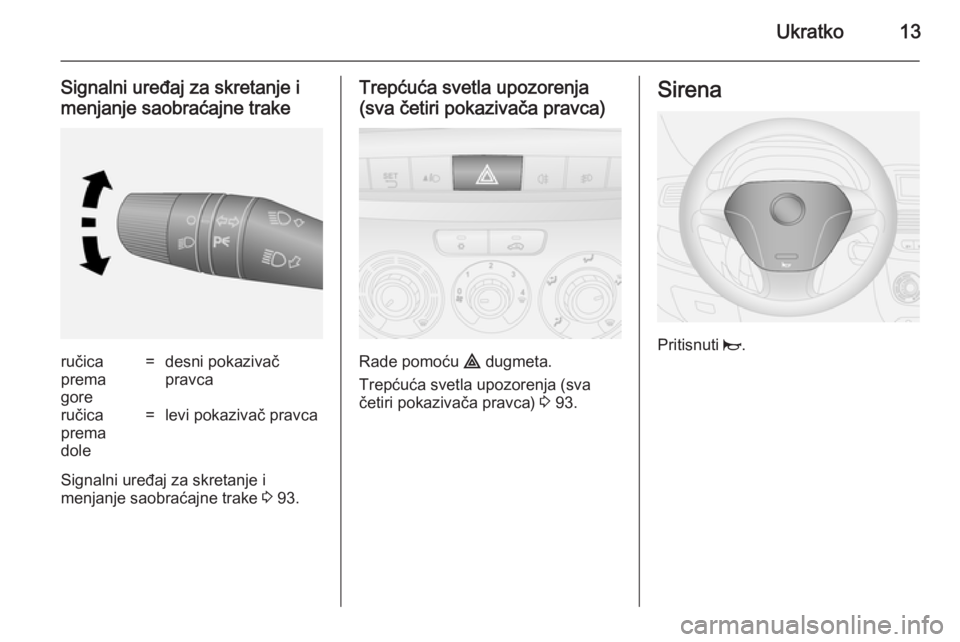

Ukratko13
Signalni uređaj za skretanje i
menjanje saobraćajne trakeručica
prema
gore=desni pokazivač
pravcaručica
prema
dole=levi pokazivač pravca
Signalni uređaj za skretanje i
menjanje saobraćajne trake 3 93.
Trepćuća svetla upozorenja
(sva četiri pokazivača pravca)
Rade pomoću ¨ dugmeta.
Trepćuća svetla upozorenja (sva četiri pokazivača pravca) 3 93.
Sirena
Pritisnuti j.
Page 16 of 189

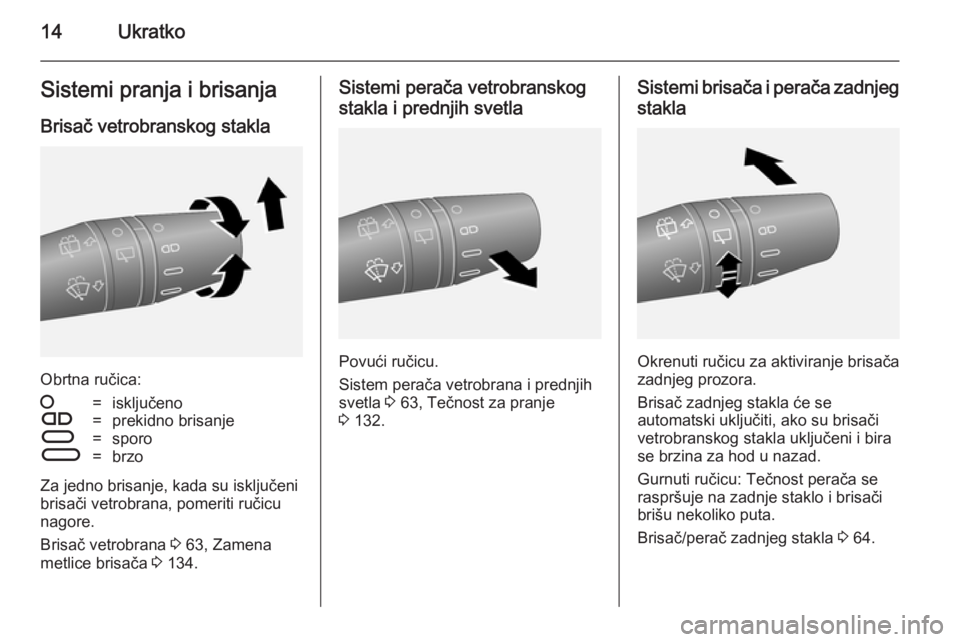

14UkratkoSistemi pranja i brisanjaBrisač vetrobranskog stakla
Obrtna ručica:
§=isključenoÇ=prekidno brisanjeÈ=sporoÉ=brzo
Za jedno brisanje, kada su isključeni
brisači vetrobrana, pomeriti ručicu
nagore.
Brisač vetrobrana 3 63, Zamena
metlice brisača 3 134.
Sistemi perača vetrobranskog
stakla i prednjih svetla
Povući ručicu.
Sistem perača vetrobrana i prednjih
svetla 3 63, Tečnost za pranje
3 132.
Sistemi brisača i perača zadnjeg
stakla
Okrenuti ručicu za aktiviranje brisača
zadnjeg prozora.
Brisač zadnjeg stakla će se
automatski uključiti, ako su brisači
vetrobranskog stakla uključeni i bira
se brzina za hod u nazad.
Gurnuti ručicu: Tečnost perača se
raspršuje na zadnje staklo i brisači
brišu nekoliko puta.
Brisač/perač zadnjeg stakla 3 64.
Page 17 of 189

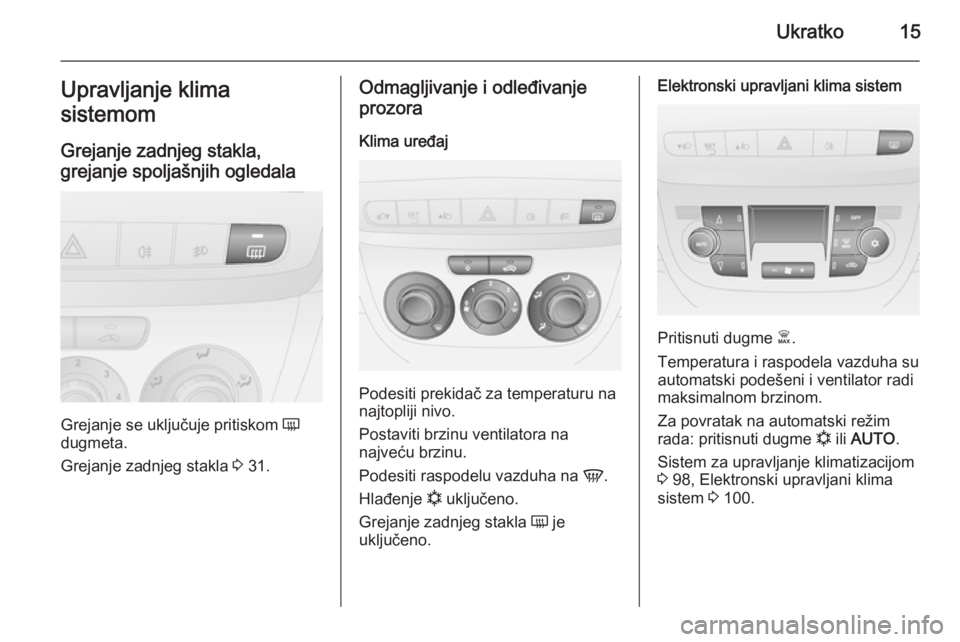

Ukratko15Upravljanje klima
sistemom
Grejanje zadnjeg stakla,
grejanje spoljašnjih ogledala
Grejanje se uključuje pritiskom Ü
dugmeta.
Grejanje zadnjeg stakla 3 31.
Odmagljivanje i odleđivanje
prozora
Klima uređaj
Podesiti prekidač za temperaturu na
najtopliji nivo.
Postaviti brzinu ventilatora na
najveću brzinu.
Podesiti raspodelu vazduha na V.
Hlađenje n uključeno.
Grejanje zadnjeg stakla Ü je
uključeno.
Elektronski upravljani klima sistem
Pritisnuti dugme Ê.
Temperatura i raspodela vazduha su
automatski podešeni i ventilator radi maksimalnom brzinom.
Za povratak na automatski režim
rada: pritisnuti dugme n ili AUTO .
Sistem za upravljanje klimatizacijom
3 98, Elektronski upravljani klima
sistem 3 100.
Page 18 of 189

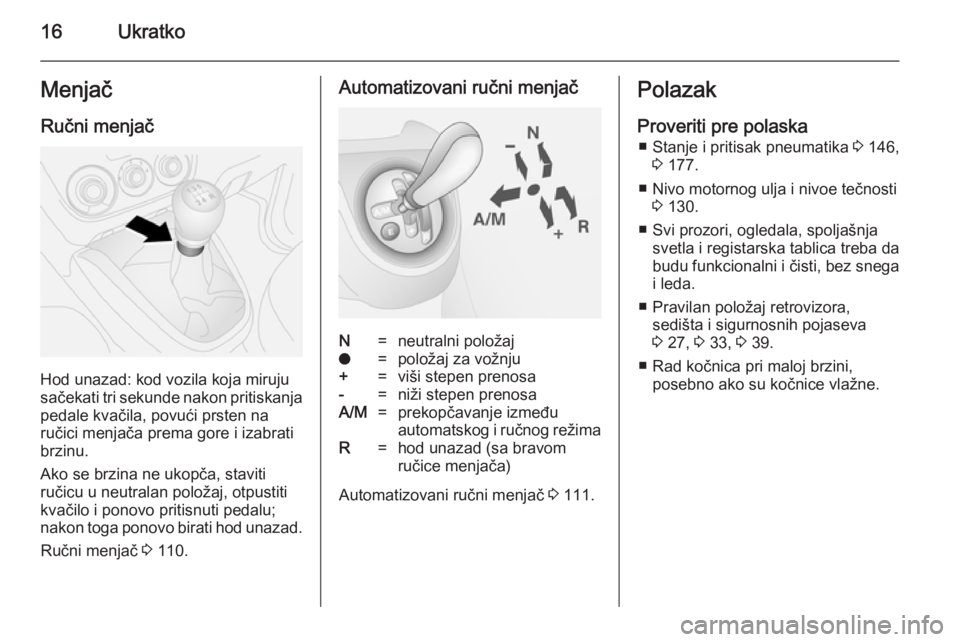

16UkratkoMenjačRučni menjač
Hod unazad: kod vozila koja miruju
sačekati tri sekunde nakon pritiskanja
pedale kvačila, povući prsten na
ručici menjača prema gore i izabrati
brzinu.
Ako se brzina ne ukopča, staviti
ručicu u neutralan položaj, otpustiti
kvačilo i ponovo pritisnuti pedalu;
nakon toga ponovo birati hod unazad.
Ručni menjač 3 110.
Automatizovani ručni menjačN=neutralni položajo=položaj za vožnju+=viši stepen prenosa-=niži stepen prenosaA/M=prekopčavanje između
automatskog i ručnog režimaR=hod unazad (sa bravom
ručice menjača)
Automatizovani ručni menjač 3 111.
Polazak
Proveriti pre polaska ■ Stanje i pritisak pneumatika 3 146,
3 177.
■ Nivo motornog ulja i nivoe tečnosti 3 130.
■ Svi prozori, ogledala, spoljašnja svetla i registarska tablica treba da
budu funkcionalni i čisti, bez snega
i leda.
■ Pravilan položaj retrovizora, sedišta i sigurnosnih pojaseva
3 27, 3 33, 3 39.
■ Rad kočnica pri maloj brzini, posebno ako su kočnice vlažne.
Page 19 of 189

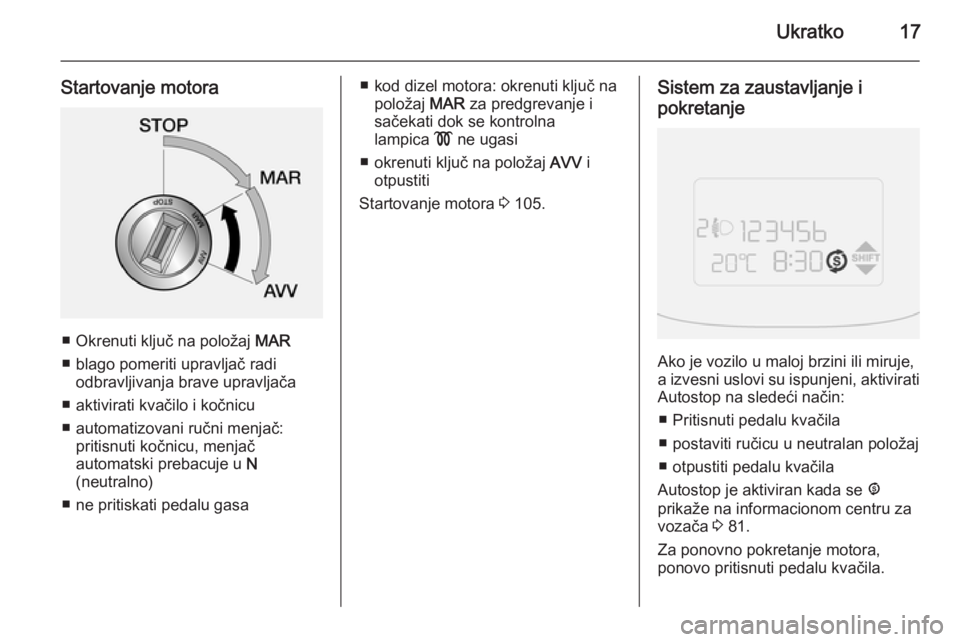

Ukratko17
Startovanje motora
■ Okrenuti ključ na položaj MAR
■ blago pomeriti upravljač radi odbravljivanja brave upravljača
■ aktivirati kvačilo i kočnicu
■ automatizovani ručni menjač: pritisnuti kočnicu, menjač
automatski prebacuje u N
(neutralno)
■ ne pritiskati pedalu gasa
■ kod dizel motora: okrenuti ključ na položaj MAR za predgrevanje i
sačekati dok se kontrolna
lampica ! ne ugasi
■ okrenuti ključ na položaj AVV i
otpustiti
Startovanje motora 3 105.Sistem za zaustavljanje i
pokretanje
Ako je vozilo u maloj brzini ili miruje,
a izvesni uslovi su ispunjeni, aktivirati
Autostop na sledeći način:
■ Pritisnuti pedalu kvačila
■ postaviti ručicu u neutralan položaj
■ otpustiti pedalu kvačila
Autostop je aktiviran kada se ^
prikaže na informacionom centru za
vozača 3 81.
Za ponovno pokretanje motora,
ponovo pritisnuti pedalu kvačila.
Page 20 of 189
18Ukratko
Sistem za zaustavljanje i pokretanje
3 106.Parkiranje
■ Uvek povucite ručnu kočnicu. Uvek
potegnite ručnu kočnicu bez
pritiskanja dugmeta za
odbravljivanje. Povucite je što je
moguće jače kad ste na nizbrdici ili uzbrdici. U isto vreme radi
smanjivanja snage potezanja
pritisnuti nožnu kočnicu.
■ Isključiti motor. Okrenuti ključ u kontakt bravi na STOP i izvaditi ga.
Okrenuti upravljač dok se ne oseti da se zabravio.
■ Ukoliko se vozilo nalazi na ravnom terenu ili na uzbrdici, uključiti prvi
stepen prenosa pre isključivanja
kontakta. Ukoliko se vozilo parkira
na uzbrdici, prednje točkove
okrenuti od ivičnjaka.
Ukoliko se vozilo parkira na
nizbrdici, pre isključivanja kontakta,
uključiti hod unazad. Prednje
točkove okrenuti prema ivičnjaku.
■ Zaključati vozilo dugmetom e na
daljinskom upravljaču.■ Ne parkirati vozilo na lako zapaljivoj
površini. Visoka temperatura
izduvnog sistema može zapaliti tu
površinu.
■ Zatvorite prozore.
■ Ventilatori hladnjaka motora mogu da rade i posle zaustavljanja
motora 3 129.
■ Nakon vožnje sa visokim brojem obrtaja motora ili pri velikom
opterećenju motora, ostaviti motor
da radi na malom broju obrtaja ili na
ler gasu na oko 30 sekundi pre
isključivanja motora, radi zaštite
turbopunjača.
Ključevi, brave 3 19, Ostavljanje
(parkiranje) vozila na duži period 3 128.
