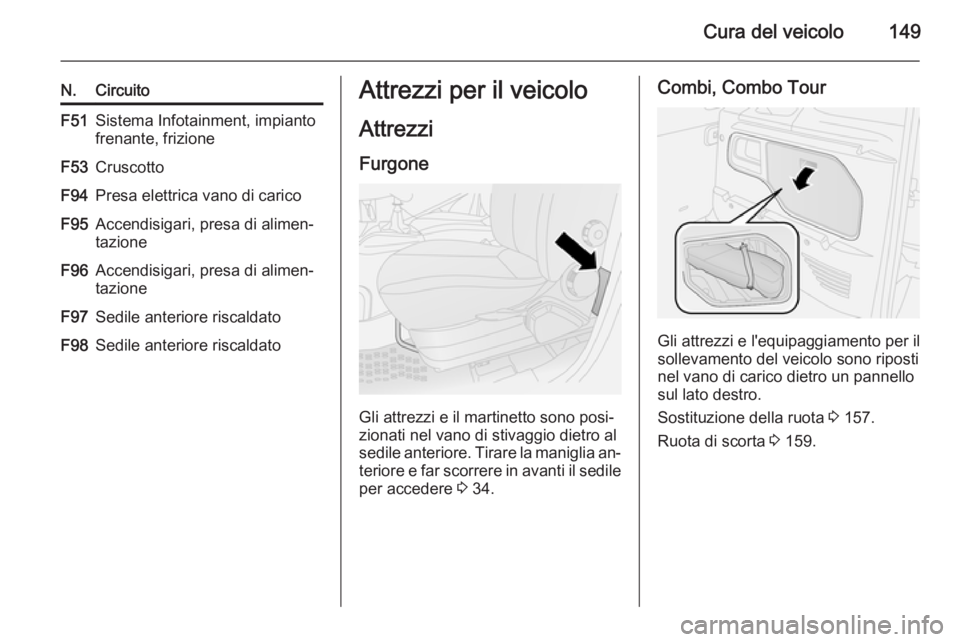

Cura del veicolo149
N.CircuitoF51Sistema Infotainment, impianto
frenante, frizioneF53CruscottoF94Presa elettrica vano di caricoF95Accendisigari, presa di alimen‐
tazioneF96Accendisigari, presa di alimen‐
tazioneF97Sedile anteriore riscaldatoF98Sedile anteriore riscaldatoAttrezzi per il veicolo
AttrezziFurgone
Gli attrezzi e il martinetto sono posi‐
zionati nel vano di stivaggio dietro al
sedile anteriore. Tirare la maniglia an‐ teriore e far scorrere in avanti il sedileper accedere 3 34.
Combi, Combo Tour
Gli attrezzi e l'equipaggiamento per il
sollevamento del veicolo sono riposti
nel vano di carico dietro un pannello
sul lato destro.

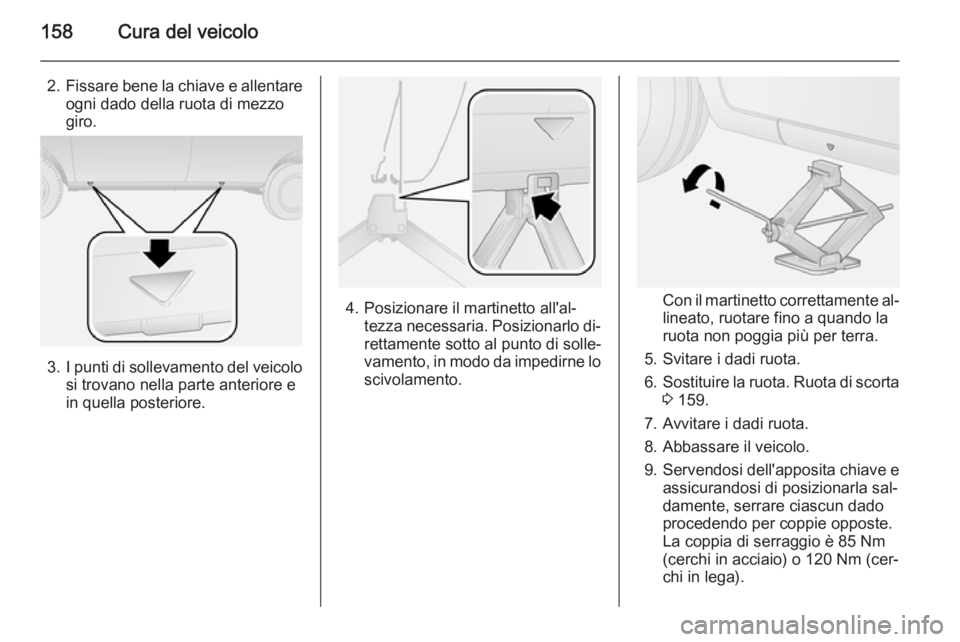

Sostituzione della ruota 3 157.
Ruota di scorta 3 159.

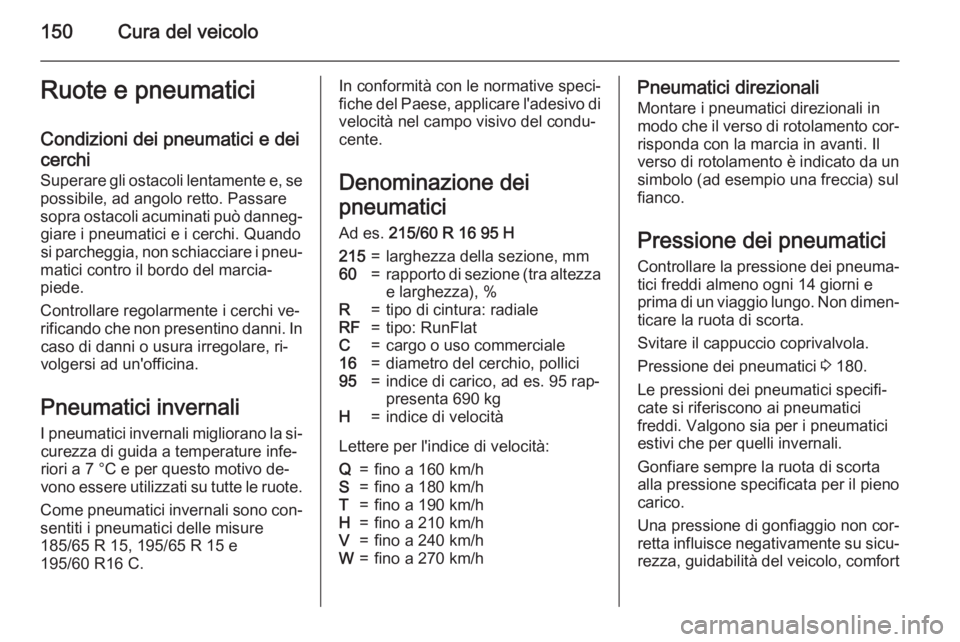

150Cura del veicoloRuote e pneumaticiCondizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quandosi parcheggia, non schiacciare i pneu‐
matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi ve‐
rificando che non presentino danni. In caso di danni o usura irregolare, ri‐
volgersi ad un'officina.
Pneumatici invernali I pneumatici invernali migliorano la si‐curezza di guida a temperature infe‐riori a 7 °C e per questo motivo de‐
vono essere utilizzati su tutte le ruote.
Come pneumatici invernali sono con‐
sentiti i pneumatici delle misure
185/65 R 15, 195/65 R 15 e
195/60 R16 C.In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di velocità nel campo visivo del condu‐
cente.
Denominazione dei
pneumatici
Ad es. 215/60 R 16 95 H215=larghezza della sezione, mm60=rapporto di sezione (tra altezza
e larghezza), %R=tipo di cintura: radialeRF=tipo: RunFlatC=cargo o uso commerciale16=diametro del cerchio, pollici95=indice di carico, ad es. 95 rap‐
presenta 690 kgH=indice di velocità
Lettere per l'indice di velocità:
Q=fino a 160 km/hS=fino a 180 km/hT=fino a 190 km/hH=fino a 210 km/hV=fino a 240 km/hW=fino a 270 km/hPneumatici direzionali
Montare i pneumatici direzionali in
modo che il verso di rotolamento cor‐ risponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.
Pressione dei pneumatici
Controllare la pressione dei pneuma‐ tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐
ticare la ruota di scorta.
Svitare il cappuccio coprivalvola.
Pressione dei pneumatici 3 180.
Le pressioni dei pneumatici specifi‐ cate si riferiscono ai pneumatici
freddi. Valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
Una pressione di gonfiaggio non cor‐
retta influisce negativamente su sicu‐ rezza, guidabilità del veicolo, comfort

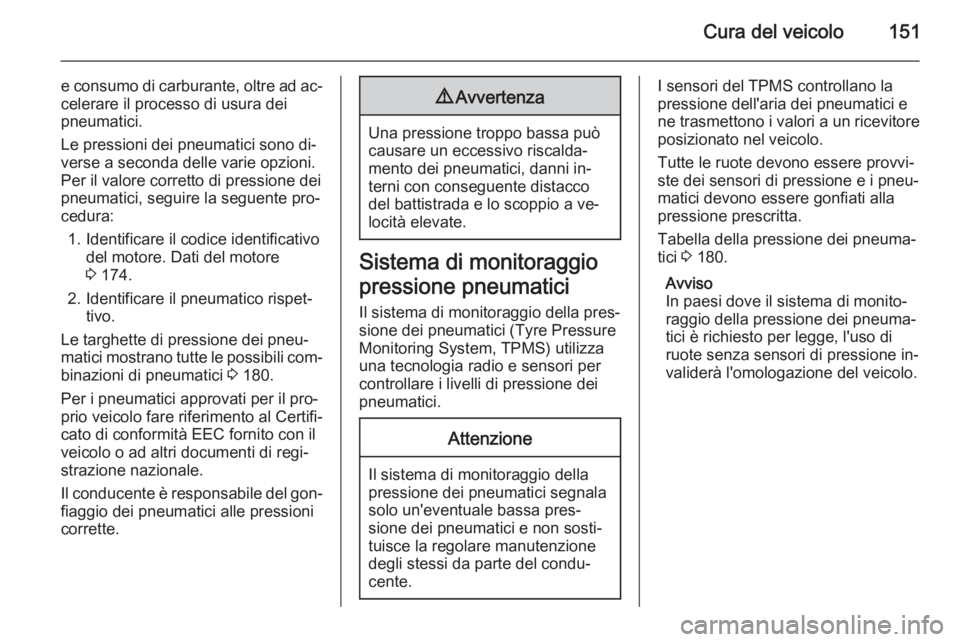

Cura del veicolo151
e consumo di carburante, oltre ad ac‐celerare il processo di usura dei
pneumatici.
Le pressioni dei pneumatici sono di‐
verse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente pro‐
cedura:
1. Identificare il codice identificativo del motore. Dati del motore
3 174.
2. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili com‐
binazioni di pneumatici 3 180.
Per i pneumatici approvati per il pro‐ prio veicolo fare riferimento al Certifi‐
cato di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐
strazione nazionale.
Il conducente è responsabile del gon‐ fiaggio dei pneumatici alle pressioni
corrette.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni in‐
terni con conseguente distacco
del battistrada e lo scoppio a ve‐
locità elevate.
Sistema di monitoraggio
pressione pneumatici Il sistema di monitoraggio della pres‐
sione dei pneumatici (Tyre Pressure
Monitoring System, TPMS) utilizza
una tecnologia radio e sensori per
controllare i livelli di pressione dei
pneumatici.
Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
I sensori del TPMS controllano la pressione dell'aria dei pneumatici e
ne trasmettono i valori a un ricevitore posizionato nel veicolo.
Tutte le ruote devono essere provvi‐
ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Tabella della pressione dei pneuma‐
tici 3 180.
Avviso
In paesi dove il sistema di monito‐
raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione in‐
validerà l'omologazione del veicolo.

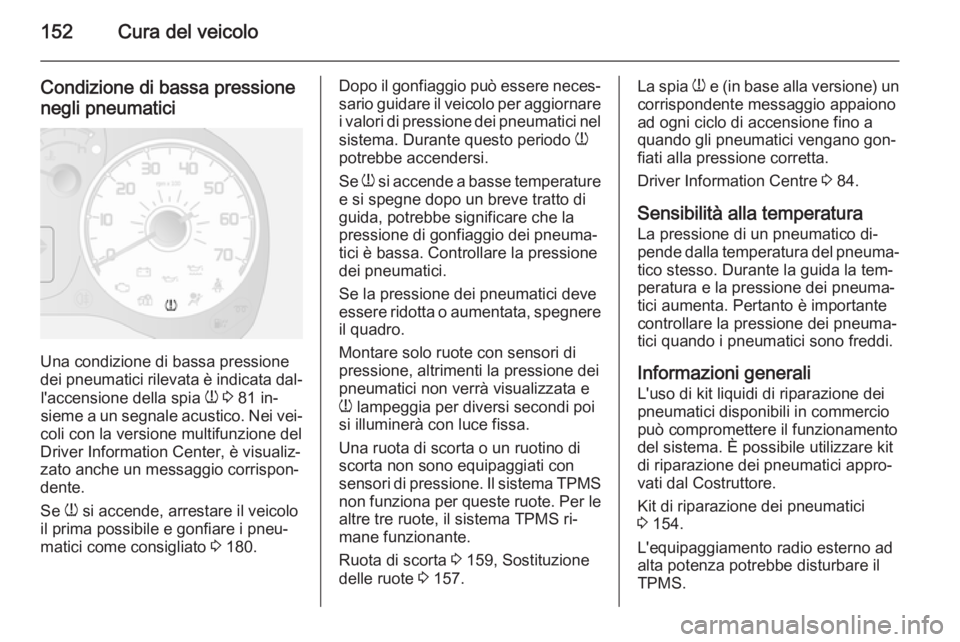

152Cura del veicolo
Condizione di bassa pressione
negli pneumatici
Una condizione di bassa pressione
dei pneumatici rilevata è indicata dal‐
l'accensione della spia w 3 81 in‐
sieme a un segnale acustico. Nei vei‐
coli con la versione multifunzione del
Driver Information Center, è visualiz‐
zato anche un messaggio corrispon‐
dente.
Se w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐
matici come consigliato 3 180.
Dopo il gonfiaggio può essere neces‐
sario guidare il veicolo per aggiornare
i valori di pressione dei pneumatici nel
sistema. Durante questo periodo w
potrebbe accendersi.
Se w si accende a basse temperature
e si spegne dopo un breve tratto di
guida, potrebbe significare che la
pressione di gonfiaggio dei pneuma‐
tici è bassa. Controllare la pressione
dei pneumatici.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, spegnere il quadro.
Montare solo ruote con sensori di
pressione, altrimenti la pressione dei
pneumatici non verrà visualizzata e
w lampeggia per diversi secondi poi
si illuminerà con luce fissa.
Una ruota di scorta o un ruotino di
scorta non sono equipaggiati con
sensori di pressione. Il sistema TPMS
non funziona per queste ruote. Per le altre tre ruote, il sistema TPMS ri‐
mane funzionante.
Ruota di scorta 3 159, Sostituzione
delle ruote 3 157.La spia
w e (in base alla versione) un
corrispondente messaggio appaiono
ad ogni ciclo di accensione fino a
quando gli pneumatici vengano gon‐
fiati alla pressione corretta.
Driver Information Centre 3 84.
Sensibilità alla temperatura
La pressione di un pneumatico di‐
pende dalla temperatura del pneuma‐ tico stesso. Durante la guida la tem‐
peratura e la pressione dei pneuma‐
tici aumenta. Pertanto è importante
controllare la pressione dei pneuma‐
tici quando i pneumatici sono freddi.
Informazioni generali
L'uso di kit liquidi di riparazione dei
pneumatici disponibili in commercio
può compromettere il funzionamento
del sistema. È possibile utilizzare kit
di riparazione dei pneumatici appro‐
vati dal Costruttore.
Kit di riparazione dei pneumatici
3 154.
L'equipaggiamento radio esterno ad
alta potenza potrebbe disturbare il
TPMS.

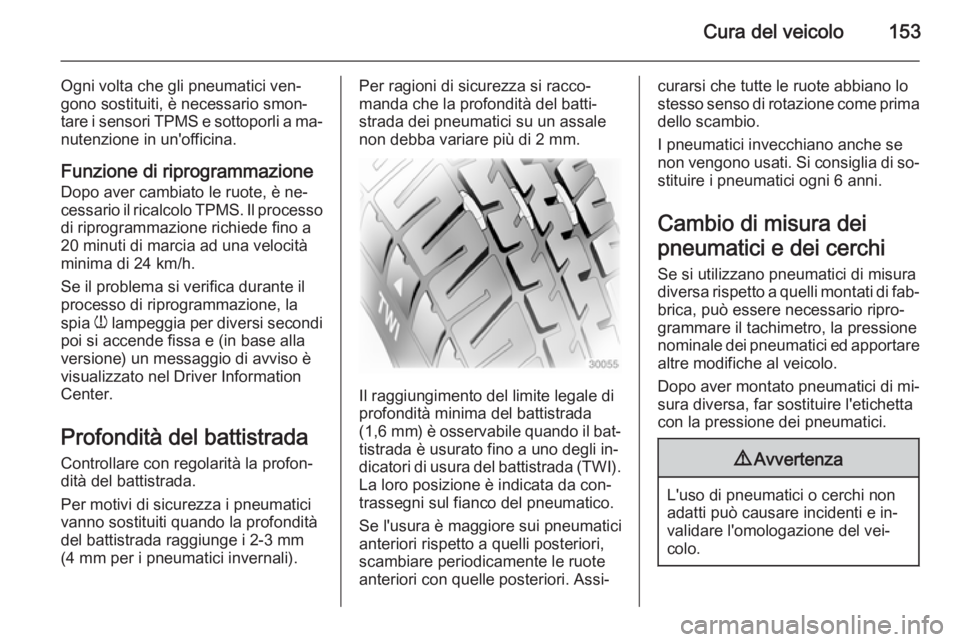

Cura del veicolo153
Ogni volta che gli pneumatici ven‐
gono sostituiti, è necessario smon‐
tare i sensori TPMS e sottoporli a ma‐ nutenzione in un'officina.
Funzione di riprogrammazione
Dopo aver cambiato le ruote, è ne‐
cessario il ricalcolo TPMS. Il processo
di riprogrammazione richiede fino a
20 minuti di marcia ad una velocità
minima di 24 km/h.
Se il problema si verifica durante il
processo di riprogrammazione, la
spia w lampeggia per diversi secondi
poi si accende fissa e (in base alla
versione) un messaggio di avviso è
visualizzato nel Driver Information
Center.
Profondità del battistrada Controllare con regolarità la profon‐dità del battistrada.
Per motivi di sicurezza i pneumatici
vanno sostituiti quando la profondità
del battistrada raggiunge i 2-3 mm
(4 mm per i pneumatici invernali).Per ragioni di sicurezza si racco‐
manda che la profondità del batti‐
strada dei pneumatici su un assale
non debba variare più di 2 mm.
Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm ) è osservabile quando il bat‐
tistrada è usurato fino a uno degli in‐
dicatori di usura del battistrada (TWI). La loro posizione è indicata da con‐
trassegni sul fianco del pneumatico.
Se l'usura è maggiore sui pneumatici
anteriori rispetto a quelli posteriori,
scambiare periodicamente le ruote
anteriori con quelle posteriori. Assi‐
curarsi che tutte le ruote abbiano lo
stesso senso di rotazione come prima dello scambio.
I pneumatici invecchiano anche se
non vengono usati. Si consiglia di so‐
stituire i pneumatici ogni 6 anni.
Cambio di misura dei
pneumatici e dei cerchi Se si utilizzano pneumatici di misuradiversa rispetto a quelli montati di fab‐ brica, può essere necessario ripro‐
grammare il tachimetro, la pressione
nominale dei pneumatici ed apportare
altre modifiche al veicolo.
Dopo aver montato pneumatici di mi‐
sura diversa, far sostituire l'etichetta
con la pressione dei pneumatici.9 Avvertenza
L'uso di pneumatici o cerchi non
adatti può causare incidenti e in‐
validare l'omologazione del vei‐
colo.

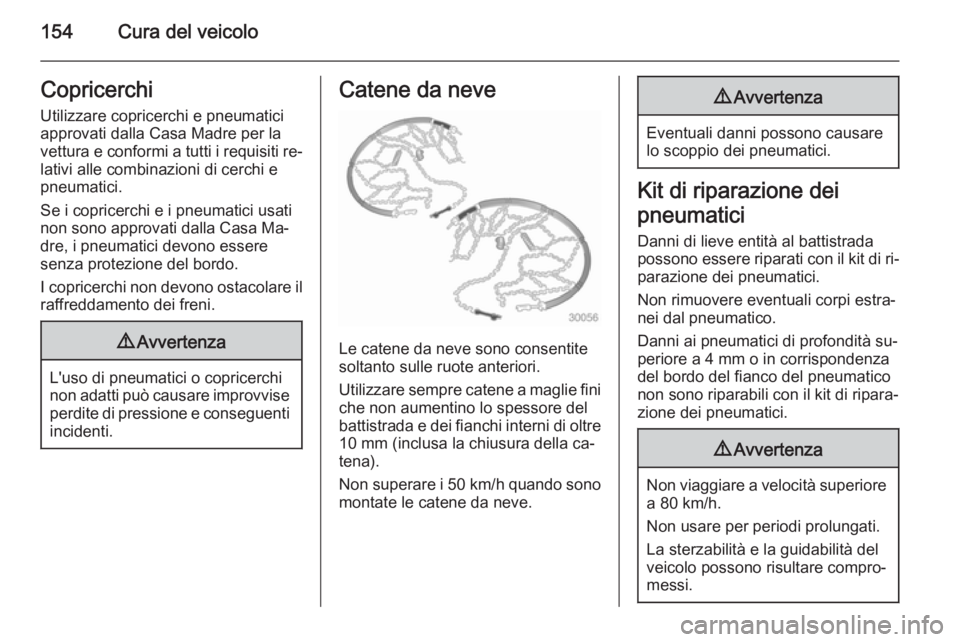

154Cura del veicoloCopricerchiUtilizzare copricerchi e pneumatici
approvati dalla Casa Madre per la
vettura e conformi a tutti i requisiti re‐ lativi alle combinazioni di cerchi e
pneumatici.
Se i copricerchi e i pneumatici usati
non sono approvati dalla Casa Ma‐
dre, i pneumatici devono essere
senza protezione del bordo.
I copricerchi non devono ostacolare il
raffreddamento dei freni.9 Avvertenza
L'uso di pneumatici o copricerchi
non adatti può causare improvvise perdite di pressione e conseguenti incidenti.
Catene da neve
Le catene da neve sono consentite
soltanto sulle ruote anteriori.
Utilizzare sempre catene a maglie fini
che non aumentino lo spessore del
battistrada e dei fianchi interni di oltre
10 mm (inclusa la chiusura della ca‐
tena).
Non superare i 50 km/h quando sono
montate le catene da neve.
9 Avvertenza
Eventuali danni possono causare
lo scoppio dei pneumatici.
Kit di riparazione dei
pneumatici
Danni di lieve entità al battistrada
possono essere riparati con il kit di ri‐ parazione dei pneumatici.
Non rimuovere eventuali corpi estra‐
nei dal pneumatico.
Danni ai pneumatici di profondità su‐
periore a 4 mm o in corrispondenza
del bordo del fianco del pneumatico
non sono riparabili con il kit di ripara‐
zione dei pneumatici.
9 Avvertenza
Non viaggiare a velocità superiore
a 80 km/h.
Non usare per periodi prolungati.
La sterzabilità e la guidabilità del
veicolo possono risultare compro‐
messi.

Cura del veicolo155

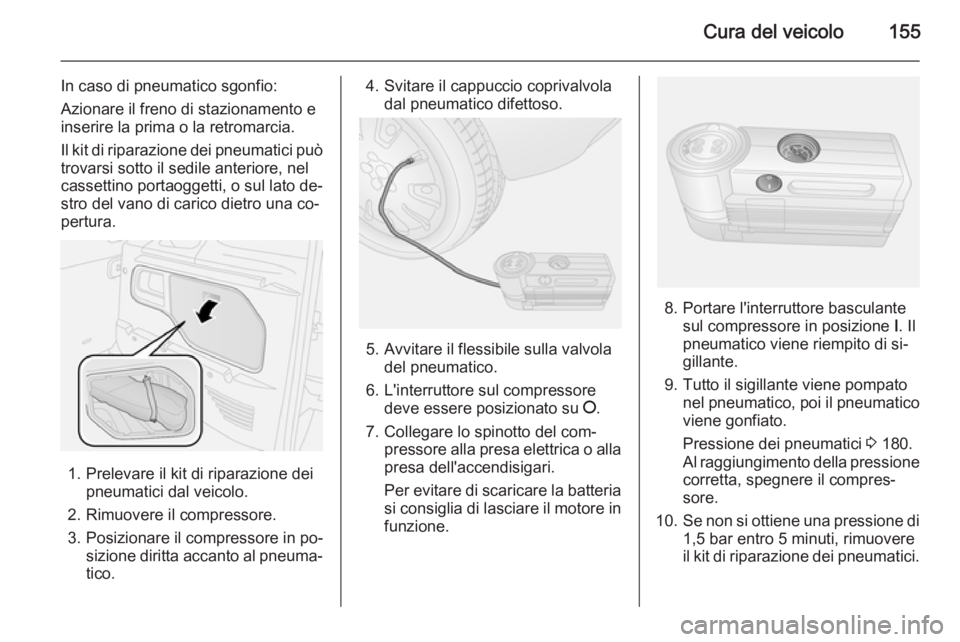

In caso di pneumatico sgonfio:
Azionare il freno di stazionamento e
inserire la prima o la retromarcia.
Il kit di riparazione dei pneumatici può trovarsi sotto il sedile anteriore, nel
cassettino portaoggetti, o sul lato de‐ stro del vano di carico dietro una co‐
pertura.
1. Prelevare il kit di riparazione dei pneumatici dal veicolo.
2. Rimuovere il compressore.
3. Posizionare il compressore in po‐ sizione diritta accanto al pneuma‐tico.
4. Svitare il cappuccio coprivalvola dal pneumatico difettoso.
5. Avvitare il flessibile sulla valvoladel pneumatico.
6. L'interruttore sul compressore deve essere posizionato su J.
7. Collegare lo spinotto del com‐ pressore alla presa elettrica o alla
presa dell'accendisigari.
Per evitare di scaricare la batteria
si consiglia di lasciare il motore in
funzione.
8. Portare l'interruttore basculante sul compressore in posizione I. Il
pneumatico viene riempito di si‐
gillante.
9. Tutto il sigillante viene pompato nel pneumatico, poi il pneumaticoviene gonfiato.
Pressione dei pneumatici 3 180.
Al raggiungimento della pressione
corretta, spegnere il compres‐
sore.
10. Se non si ottiene una pressione di
1,5 bar entro 5 minuti, rimuovereil kit di riparazione dei pneumatici.

156Cura del veicolo
Spostare il veicolo facendo com‐
piere un giro al pneumatico. Ri‐
collegare il kit di riparazione dei
pneumatici e continuare la proce‐
dura di gonfiaggio per 5 minuti. Se non si ottiene una pressione di
1,8 bar entro 5 minuti, il pneuma‐
tico è eccessivamente danneg‐
giato. Rivolgersi ad un'officina.
Non far funzionare il compressore
per più di 20 minuti.
11. Scollegare il kit di riparazione dei pneumatici.
12. Pulire l'eventuale sigillante in ec‐ cesso con un panno.
13. Staccare dalla bombola del sigil‐ lante l'etichetta indicante la mas‐
sima velocità consentita ed appli‐
carla nel campo visivo del condu‐
cente.
14. Proseguire immediatamente la guida, in modo da distribuire uni‐
formemente il sigillante nel pneu‐
matico. Dopo aver percorso circa
10 km (non oltre 10 minuti di viag‐ gio), fermarsi e controllare la pres‐
sione dei pneumatici. Nel fare
questo, avvitare direttamente iltubo dell'aria del compressore
sulla valvola del pneumatico.
Se la pressione è superiore a
1,8 bar, regolarla al valore cor‐
retto. Ripetere la procedura finché
non si verifica più alcuna perdita
di pressione.
Se la pressione è scesa al di sotto
di 1,8 bar, il veicolo non deve es‐
sere usato. Rivolgersi ad un'offi‐
cina.
15. Riporre il kit di riparazione dei pneumatici nel vano di carico.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si avvertono rumori anomali o se
il compressore diventa caldo, spe‐
gnerlo e lasciarlo raffreddare.
Prendere nota della data di sca‐
denza del kit. Dopo questa data, la
sua capacità di sigillatura non è più
garantita. Prestare attenzione alle
informazioni sulla conservazione ri‐ portate sulla bombola del sigillante.
Sostituire la bombola del sigillante
usata. Smaltire la bombola secondo
quanto previsto dalle normative vi‐
genti al riguardo.
Il compressore e il sigillante pos‐
sono essere utilizzati a partire da
una temperatura di circa -20 °C.
Sostituzione del contenitore del sigillante Per sostituire il contenitore del sigil‐lante:
1. Scollegare il tubo flessibile dell'a‐ ria del compressore.

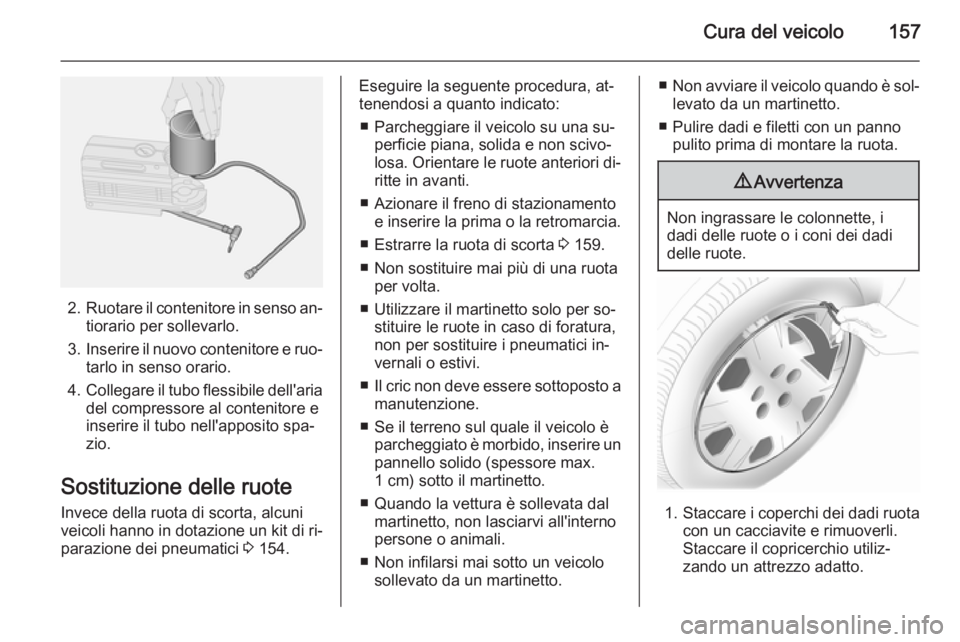

Cura del veicolo157
2.Ruotare il contenitore in senso an‐
tiorario per sollevarlo.
3. Inserire il nuovo contenitore e ruo‐
tarlo in senso orario.
4. Collegare il tubo flessibile dell'aria
del compressore al contenitore e
inserire il tubo nell'apposito spa‐
zio.
Sostituzione delle ruote Invece della ruota di scorta, alcuni
veicoli hanno in dotazione un kit di ri‐ parazione dei pneumatici 3 154.
Eseguire la seguente procedura, at‐
tenendosi a quanto indicato:
■ Parcheggiare il veicolo su una su‐ perficie piana, solida e non scivo‐
losa. Orientare le ruote anteriori di‐ ritte in avanti.
■ Azionare il freno di stazionamento e inserire la prima o la retromarcia.
■ Estrarre la ruota di scorta 3 159.
■ Non sostituire mai più di una ruota per volta.
■ Utilizzare il martinetto solo per so‐ stituire le ruote in caso di foratura,
non per sostituire i pneumatici in‐
vernali o estivi.
■ Il cric non deve essere sottoposto a
manutenzione.
■ Se il terreno sul quale il veicolo è parcheggiato è morbido, inserire un
pannello solido (spessore max.
1 cm) sotto il martinetto.
■ Quando la vettura è sollevata dal martinetto, non lasciarvi all'interno
persone o animali.
■ Non infilarsi mai sotto un veicolo sollevato da un martinetto.■Non avviare il veicolo quando è sol‐
levato da un martinetto.
■ Pulire dadi e filetti con un panno pulito prima di montare la ruota.9 Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.
1. Staccare i coperchi dei dadi ruota
con un cacciavite e rimuoverli.
Staccare il copricerchio utiliz‐
zando un attrezzo adatto.

158Cura del veicolo
2.Fissare bene la chiave e allentare
ogni dado della ruota di mezzo
giro.
3. I punti di sollevamento del veicolo
si trovano nella parte anteriore e
in quella posteriore.
4. Posizionare il martinetto all'al‐ tezza necessaria. Posizionarlo di‐rettamente sotto al punto di solle‐
vamento, in modo da impedirne lo scivolamento.Con il martinetto correttamente al‐
lineato, ruotare fino a quando la
ruota non poggia più per terra.
5. Svitare i dadi ruota.
6. Sostituire la ruota. Ruota di scorta
3 159.
7. Avvitare i dadi ruota.
8. Abbassare il veicolo.
9. Servendosi dell'apposita chiave e
assicurandosi di posizionarla sal‐
damente, serrare ciascun dado
procedendo per coppie opposte.
La coppia di serraggio è 85 Nm
(cerchi in acciaio) o 120 Nm (cer‐
chi in lega).
