OPEL COMBO 2016 Kezelési útmutató (in Hungarian)

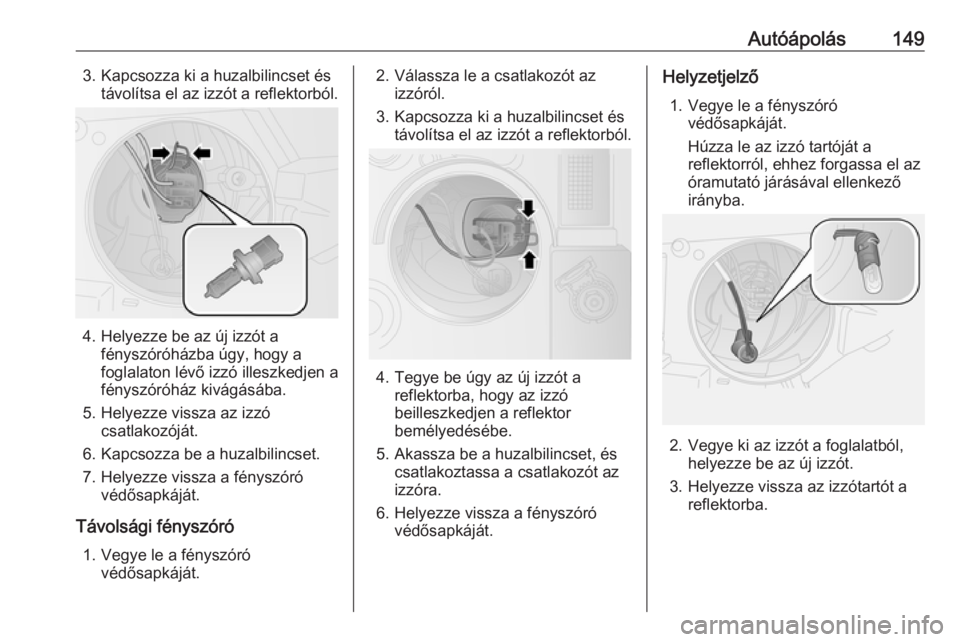

Autóápolás1493. Kapcsozza ki a huzalbilincset éstávolítsa el az izzót a reflektorból.
4. Helyezze be az új izzót a fényszóróházba úgy, hogy a
foglalaton lévő izzó illeszkedjen a
fényszóróház kivágásába.
5. Helyezze vissza az izzó csatlakozóját.
6. Kapcsozza be a huzalbilincset.
7. Helyezze vissza a fényszóró védősapkáját.
Távolsági fényszóró 1. Vegye le a fényszóró védősapkáját.
2. Válassza le a csatlakozót azizzóról.
3. Kapcsozza ki a huzalbilincset és távolítsa el az izzót a reflektorból.
4. Tegye be úgy az új izzót areflektorba, hogy az izzó
beilleszkedjen a reflektor
bemélyedésébe.
5. Akassza be a huzalbilincset, és csatlakoztassa a csatlakozót az
izzóra.
6. Helyezze vissza a fényszóró védősapkáját.
Helyzetjelző
1. Vegye le a fényszóró védősapkáját.
Húzza le az izzó tartóját a
reflektorról, ehhez forgassa el az
óramutató járásával ellenkező
irányba.
2. Vegye ki az izzót a foglalatból, helyezze be az új izzót.
3. Helyezze vissza az izzótartót a reflektorba.

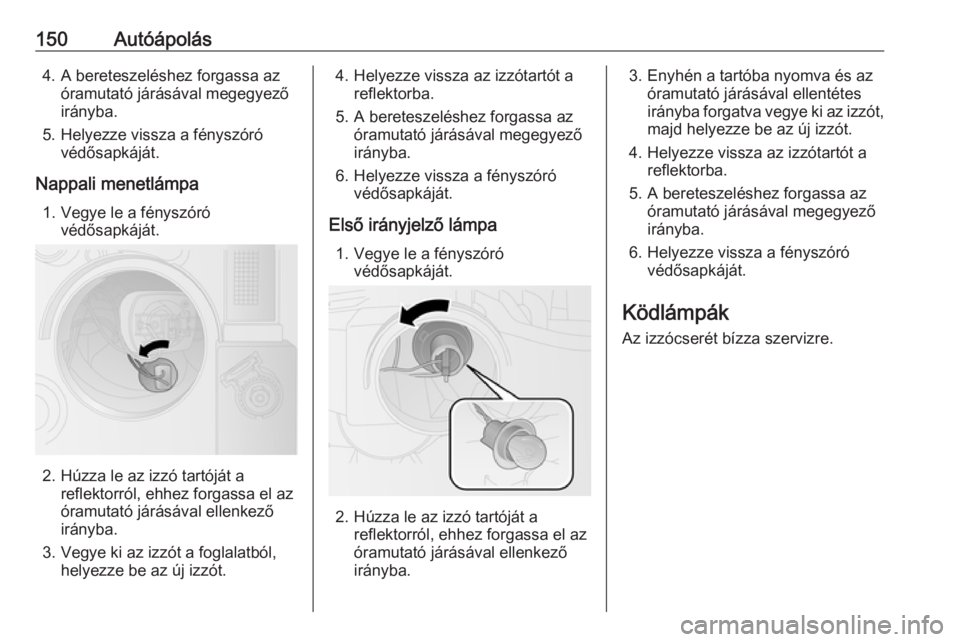

150Autóápolás4. A bereteszeléshez forgassa azóramutató járásával megegyező
irányba.
5. Helyezze vissza a fényszóró védősapkáját.
Nappali menetlámpa 1. Vegye le a fényszóró védősapkáját.
2. Húzza le az izzó tartóját a reflektorról, ehhez forgassa el az
óramutató járásával ellenkező
irányba.
3. Vegye ki az izzót a foglalatból, helyezze be az új izzót.
4. Helyezze vissza az izzótartót areflektorba.
5. A bereteszeléshez forgassa az óramutató járásával megegyező
irányba.
6. Helyezze vissza a fényszóró védősapkáját.
Első irányjelző lámpa 1. Vegye le a fényszóró védősapkáját.
2. Húzza le az izzó tartóját a reflektorról, ehhez forgassa el az
óramutató járásával ellenkező
irányba.
3. Enyhén a tartóba nyomva és az óramutató járásával ellentétes
irányba forgatva vegye ki az izzót, majd helyezze be az új izzót.
4. Helyezze vissza az izzótartót a reflektorba.
5. A bereteszeléshez forgassa az óramutató járásával megegyezőirányba.
6. Helyezze vissza a fényszóró védősapkáját.
Ködlámpák Az izzócserét bízza szervizre.

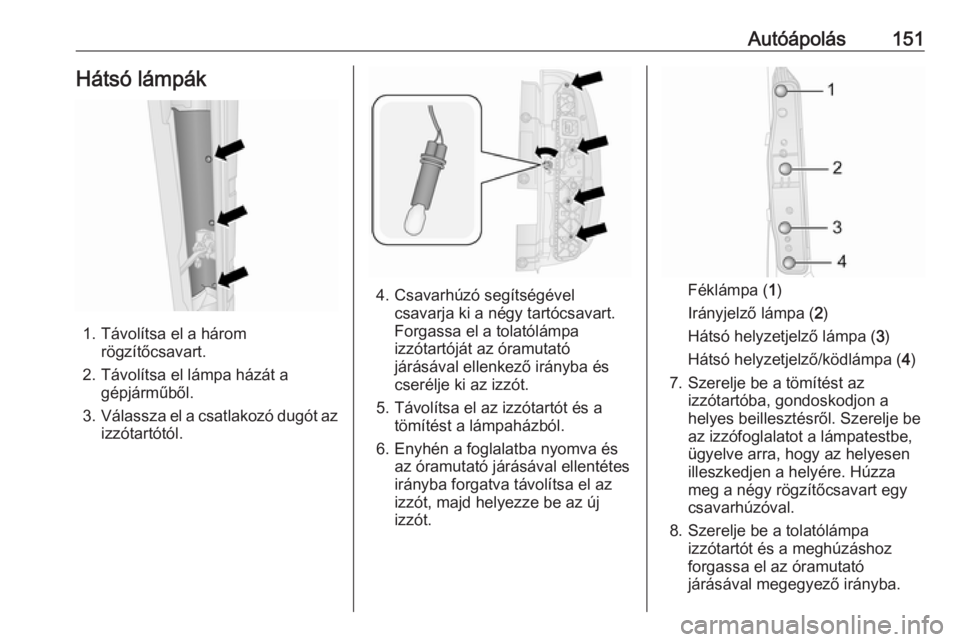

Autóápolás151Hátsó lámpák
1. Távolítsa el a háromrögzítőcsavart.
2. Távolítsa el lámpa házát a gépjárműből.
3. Válassza el a csatlakozó dugót az
izzótartótól.
4. Csavarhúzó segítségével csavarja ki a négy tartócsavart.
Forgassa el a tolatólámpa
izzótartóját az óramutató
járásával ellenkező irányba és
cserélje ki az izzót.
5. Távolítsa el az izzótartót és a tömítést a lámpaházból.
6. Enyhén a foglalatba nyomva és az óramutató járásával ellentétes
irányba forgatva távolítsa el az
izzót, majd helyezze be az új
izzót.Féklámpa ( 1)
Irányjelző lámpa ( 2)
Hátsó helyzetjelző lámpa ( 3)
Hátsó helyzetjelző/ködlámpa ( 4)
7. Szerelje be a tömítést az izzótartóba, gondoskodjon a
helyes beillesztésről. Szerelje be
az izzófoglalatot a lámpatestbe,
ügyelve arra, hogy az helyesen
illeszkedjen a helyére. Húzza
meg a négy rögzítőcsavart egy
csavarhúzóval.
8. Szerelje be a tolatólámpa izzótartót és a meghúzáshoz
forgassa el az óramutató
járásával megegyező irányba.

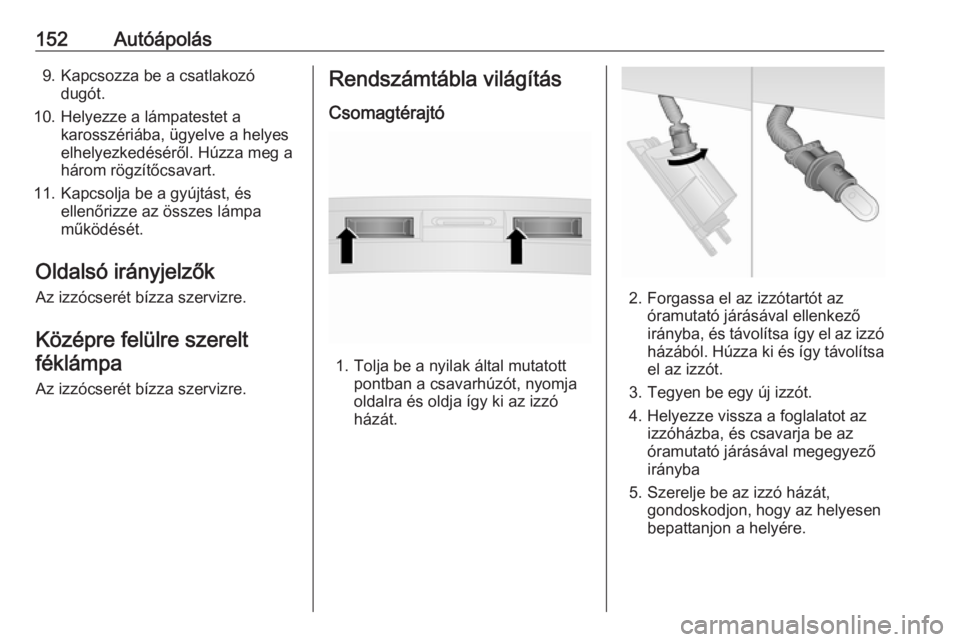

152Autóápolás9. Kapcsozza be a csatlakozódugót.
10. Helyezze a lámpatestet a karosszériába, ügyelve a helyes
elhelyezkedéséről. Húzza meg a
három rögzítőcsavart.
11. Kapcsolja be a gyújtást, és ellenőrizze az összes lámpa
működését.
Oldalsó irányjelzők
Az izzócserét bízza szervizre.
Középre felülre szereltféklámpa
Az izzócserét bízza szervizre.Rendszámtábla világítás
Csomagtérajtó
1. Tolja be a nyilak által mutatott pontban a csavarhúzót, nyomja
oldalra és oldja így ki az izzó
házát.
2. Forgassa el az izzótartót az óramutató járásával ellenkező
irányba, és távolítsa így el az izzó
házából. Húzza ki és így távolítsa el az izzót.
3. Tegyen be egy új izzót.
4. Helyezze vissza a foglalatot az izzóházba, és csavarja be az
óramutató járásával megegyező
irányba
5. Szerelje be az izzó házát, gondoskodjon, hogy az helyesen
bepattanjon a helyére.

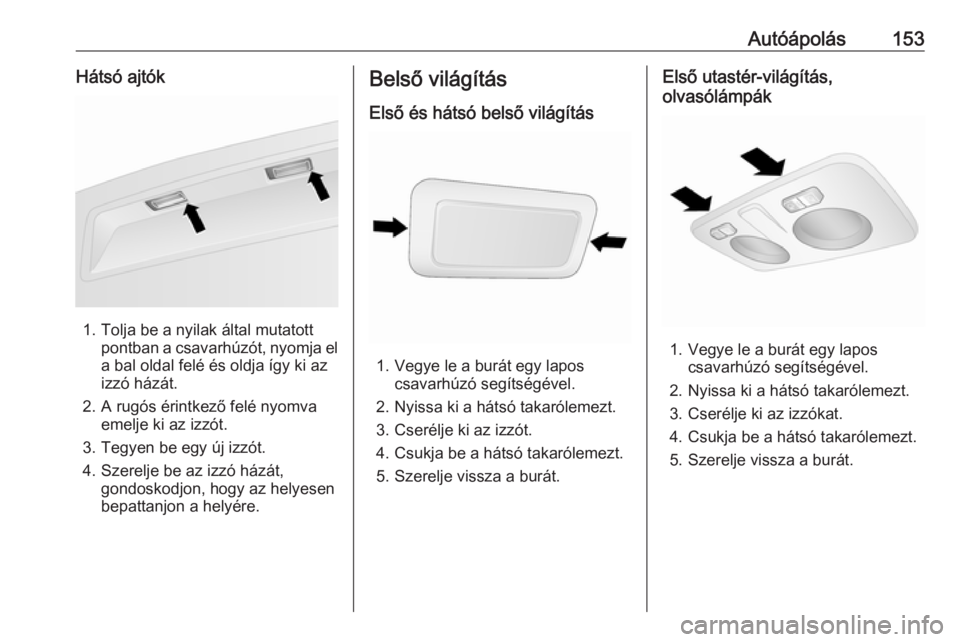

Autóápolás153Hátsó ajtók
1. Tolja be a nyilak által mutatottpontban a csavarhúzót, nyomja el
a bal oldal felé és oldja így ki az
izzó házát.
2. A rugós érintkező felé nyomva emelje ki az izzót.
3. Tegyen be egy új izzót.
4. Szerelje be az izzó házát, gondoskodjon, hogy az helyesenbepattanjon a helyére.
Belső világítás
Első és hátsó belső világítás
1. Vegye le a burát egy lapos csavarhúzó segítségével.
2. Nyissa ki a hátsó takarólemezt.
3. Cserélje ki az izzót.
4. Csukja be a hátsó takarólemezt.
5. Szerelje vissza a burát.
Első utastér-világítás,
olvasólámpák
1. Vegye le a burát egy lapos csavarhúzó segítségével.
2. Nyissa ki a hátsó takarólemezt.
3. Cserélje ki az izzókat.
4. Csukja be a hátsó takarólemezt.
5. Szerelje vissza a burát.

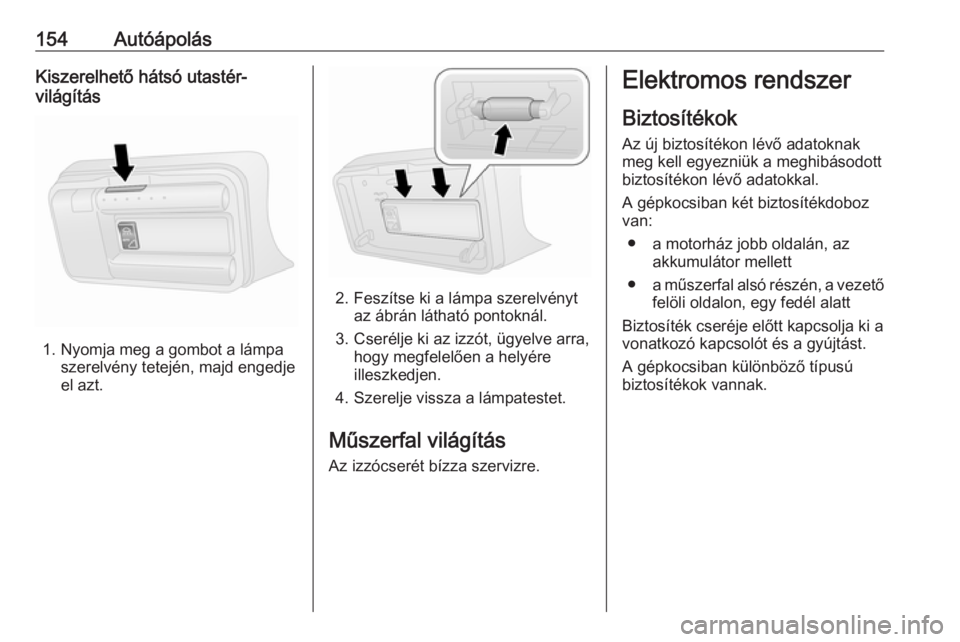

154AutóápolásKiszerelhető hátsó utastér-
világítás
1. Nyomja meg a gombot a lámpa szerelvény tetején, majd engedje
el azt.
2. Feszítse ki a lámpa szerelvényt az ábrán látható pontoknál.
3. Cserélje ki az izzót, ügyelve arra, hogy megfelelően a helyére
illeszkedjen.
4. Szerelje vissza a lámpatestet.
Műszerfal világítás Az izzócserét bízza szervizre.
Elektromos rendszer
Biztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
● a motorház jobb oldalán, az akkumulátor mellett
● a műszerfal alsó részén, a vezető
felöli oldalon, egy fedél alatt
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót és a gyújtást.
A gépkocsiban különböző típusú
biztosítékok vannak.

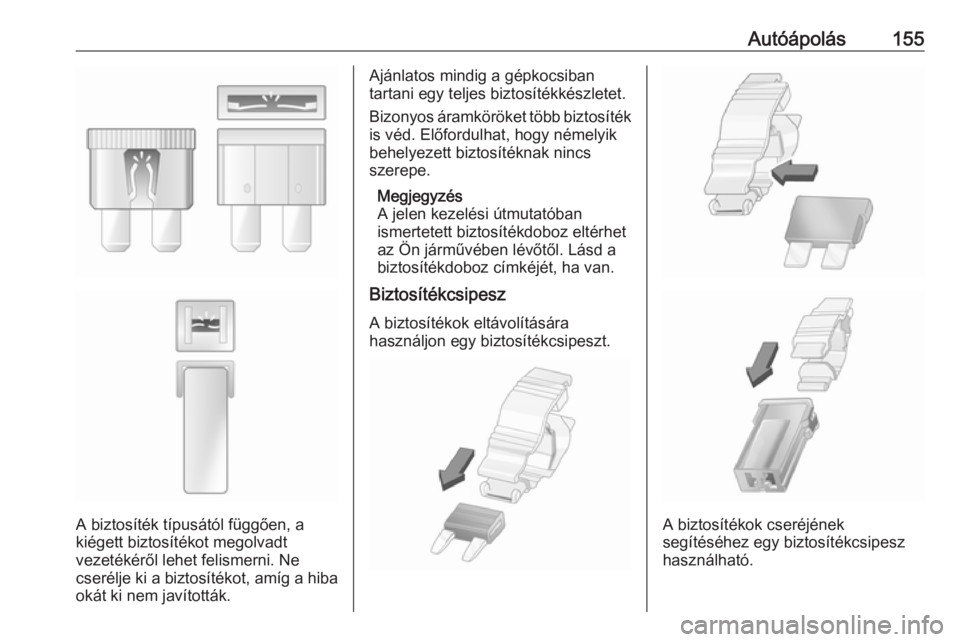

Autóápolás155
A biztosíték típusától függően, a
kiégett biztosítékot megolvadt
vezetékéről lehet felismerni. Ne
cserélje ki a biztosítékot, amíg a hiba
okát ki nem javították.
Ajánlatos mindig a gépkocsiban
tartani egy teljes biztosítékkészletet.
Bizonyos áramköröket több biztosíték
is véd. Előfordulhat, hogy némelyik
behelyezett biztosítéknak nincs
szerepe.
Megjegyzés
A jelen kezelési útmutatóban
ismertetett biztosítékdoboz eltérhet
az Ön járművében lévőtől. Lásd a
biztosítékdoboz címkéjét, ha van.
Biztosítékcsipesz
A biztosítékok eltávolítására
használjon egy biztosítékcsipeszt.
A biztosítékok cseréjének
segítéséhez egy biztosítékcsipesz
használható.

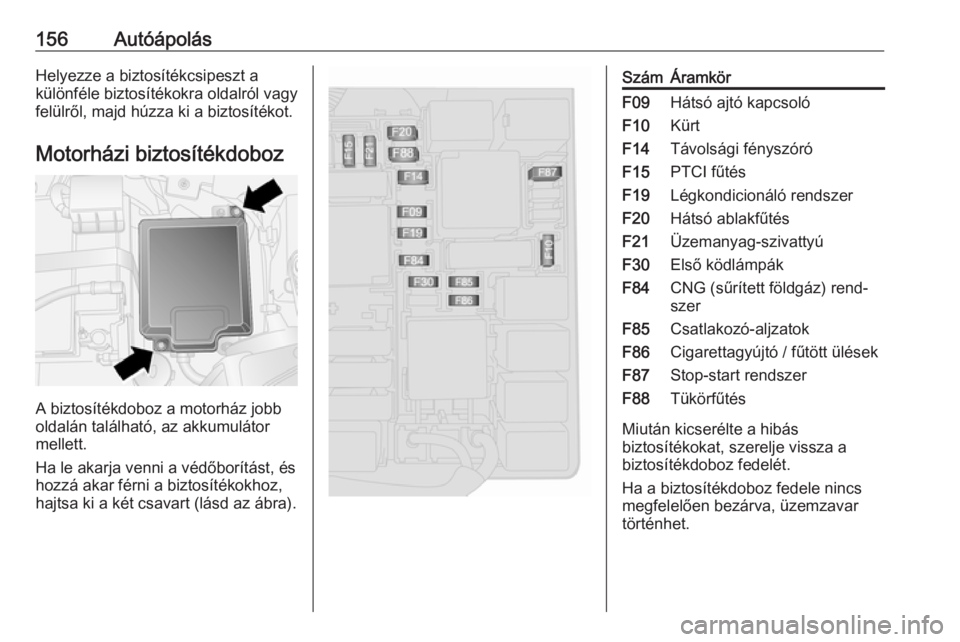

156AutóápolásHelyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motorház jobb
oldalán található, az akkumulátor
mellett.
Ha le akarja venni a védőborítást, és
hozzá akar férni a biztosítékokhoz,
hajtsa ki a két csavart (lásd az ábra).
SzámÁramkörF09Hátsó ajtó kapcsolóF10KürtF14Távolsági fényszóróF15PTCI fűtésF19Légkondicionáló rendszerF20Hátsó ablakfűtésF21Üzemanyag-szivattyúF30Első ködlámpákF84CNG (sűrített földgáz) rend‐
szerF85Csatlakozó-aljzatokF86Cigarettagyújtó / fűtött ülésekF87Stop-start rendszerF88Tükörfűtés
Miután kicserélte a hibás
biztosítékokat, szerelje vissza a
biztosítékdoboz fedelét.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.

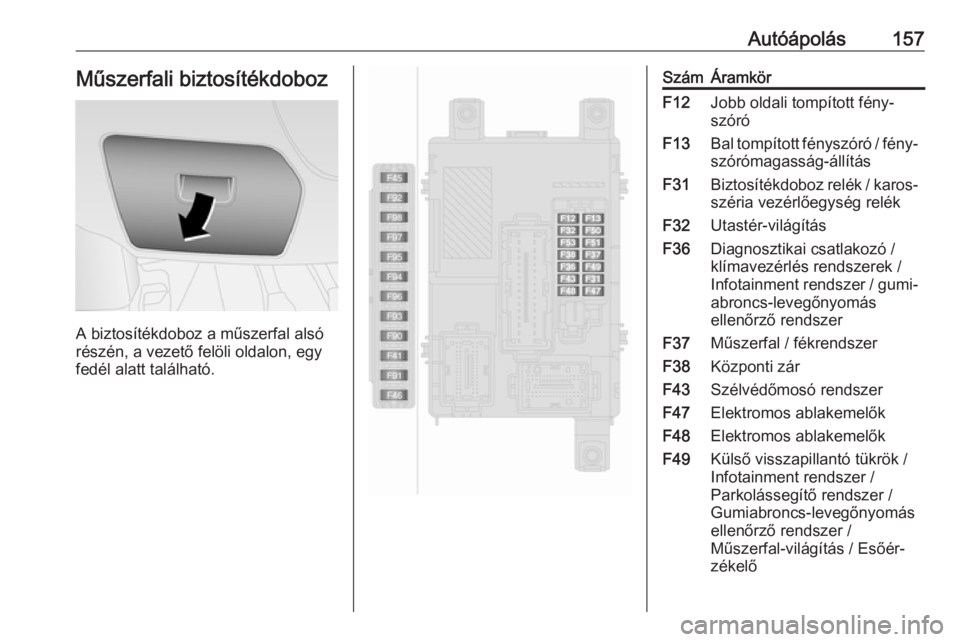

Autóápolás157Műszerfali biztosítékdoboz
A biztosítékdoboz a műszerfal alsó
részén, a vezető felöli oldalon, egy
fedél alatt található.
SzámÁramkörF12Jobb oldali tompított fény‐
szóróF13Bal tompított fényszóró / fény‐ szórómagasság-állításF31Biztosítékdoboz relék / karos‐széria vezérlőegység relékF32Utastér-világításF36Diagnosztikai csatlakozó /
klímavezérlés rendszerek /
Infotainment rendszer / gumi‐ abroncs-levegőnyomás
ellenőrző rendszerF37Műszerfal / fékrendszerF38Központi zárF43Szélvédőmosó rendszerF47Elektromos ablakemelőkF48Elektromos ablakemelőkF49Külső visszapillantó tükrök /
Infotainment rendszer /
Parkolássegítő rendszer /
Gumiabroncs-levegőnyomás
ellenőrző rendszer /
Műszerfal-világítás / Esőér‐
zékelő

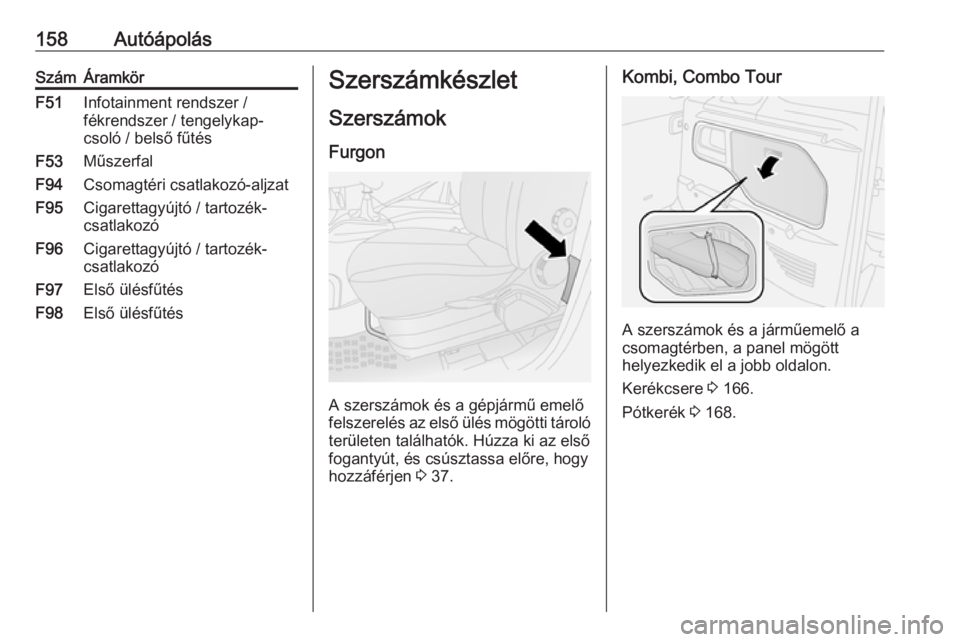

158AutóápolásSzámÁramkörF51Infotainment rendszer /
fékrendszer / tengelykap‐
csoló / belső fűtésF53MűszerfalF94Csomagtéri csatlakozó-aljzatF95Cigarettagyújtó / tartozék‐
csatlakozóF96Cigarettagyújtó / tartozék‐
csatlakozóF97Első ülésfűtésF98Első ülésfűtésSzerszámkészlet
Szerszámok Furgon
A szerszámok és a gépjármű emelő
felszerelés az első ülés mögötti tároló területen találhatók. Húzza ki az első
fogantyút, és csúsztassa előre, hogy
hozzáférjen 3 37.
Kombi, Combo Tour
A szerszámok és a járműemelő a
csomagtérben, a panel mögött
helyezkedik el a jobb oldalon.
Kerékcsere 3 166.
Pótkerék 3 168.
