OPEL COMBO 2017 Omaniku käsiraamat (in Estonian)

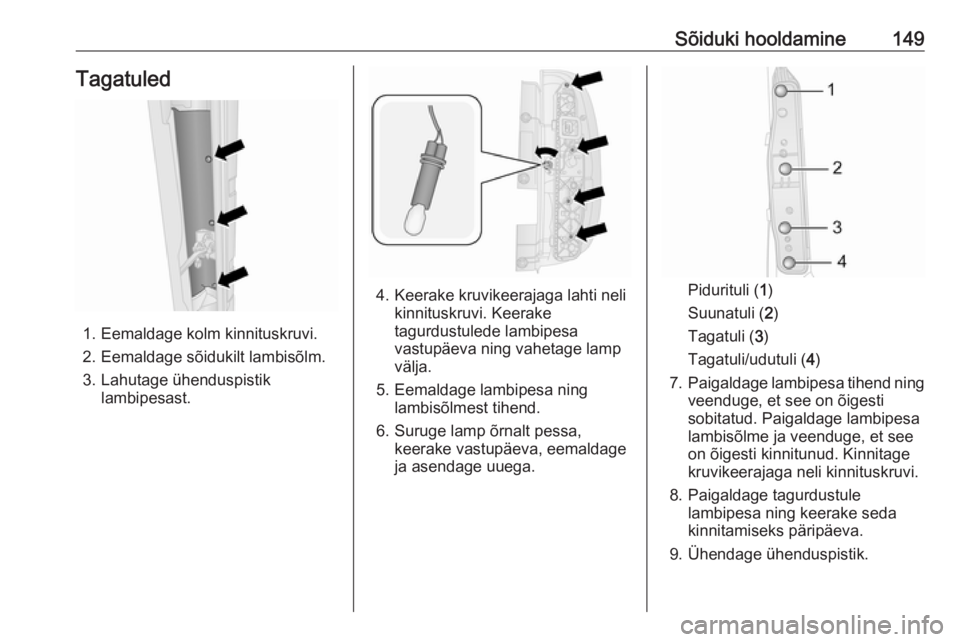

Sõiduki hooldamine149Tagatuled
1. Eemaldage kolm kinnituskruvi.
2. Eemaldage sõidukilt lambisõlm.
3. Lahutage ühenduspistik lambipesast.
4. Keerake kruvikeerajaga lahti neli kinnituskruvi. Keerake
tagurdustulede lambipesa vastupäeva ning vahetage lamp
välja.
5. Eemaldage lambipesa ning lambisõlmest tihend.
6. Suruge lamp õrnalt pessa, keerake vastupäeva, eemaldage
ja asendage uuega.Pidurituli ( 1)
Suunatuli ( 2)
Tagatuli ( 3)
Tagatuli/udutuli ( 4)
7. Paigaldage lambipesa tihend ning
veenduge, et see on õigesti
sobitatud. Paigaldage lambipesa
lambisõlme ja veenduge, et see
on õigesti kinnitunud. Kinnitage
kruvikeerajaga neli kinnituskruvi.
8. Paigaldage tagurdustule lambipesa ning keerake seda
kinnitamiseks päripäeva.
9. Ühendage ühenduspistik.

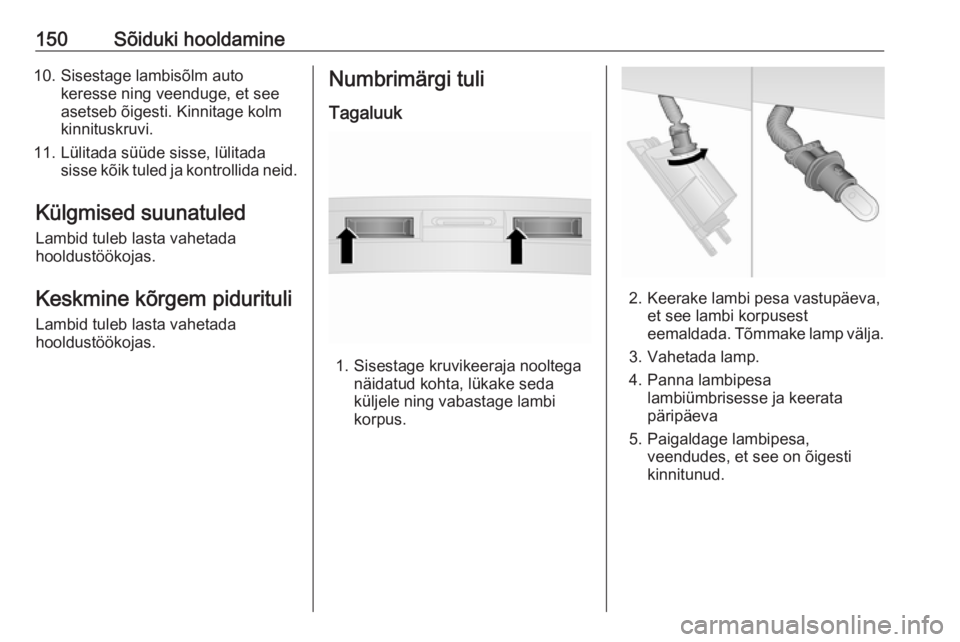

150Sõiduki hooldamine10. Sisestage lambisõlm autokeresse ning veenduge, et see
asetseb õigesti. Kinnitage kolm
kinnituskruvi.
11. Lülitada süüde sisse, lülitada sisse kõik tuled ja kontrollida neid.
Külgmised suunatuled
Lambid tuleb lasta vahetada
hooldustöökojas.
Keskmine kõrgem pidurituli
Lambid tuleb lasta vahetada
hooldustöökojas.Numbrimärgi tuli
Tagaluuk
1. Sisestage kruvikeeraja nooltega näidatud kohta, lükake seda
küljele ning vabastage lambi
korpus.
2. Keerake lambi pesa vastupäeva, et see lambi korpusest
eemaldada. Tõmmake lamp välja.
3. Vahetada lamp.
4. Panna lambipesa lambiümbrisesse ja keerata
päripäeva
5. Paigaldage lambipesa, veendudes, et see on õigesti
kinnitunud.

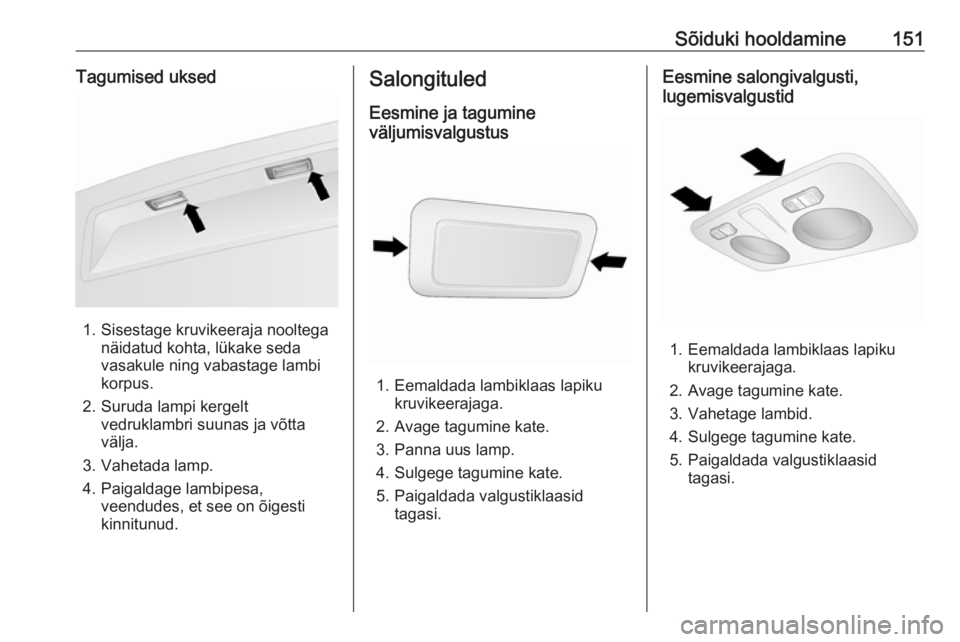

Sõiduki hooldamine151Tagumised uksed
1. Sisestage kruvikeeraja noolteganäidatud kohta, lükake seda
vasakule ning vabastage lambi
korpus.
2. Suruda lampi kergelt vedruklambri suunas ja võtta
välja.
3. Vahetada lamp.
4. Paigaldage lambipesa, veendudes, et see on õigesti
kinnitunud.
Salongituled
Eesmine ja tagumine
väljumisvalgustus
1. Eemaldada lambiklaas lapiku kruvikeerajaga.
2. Avage tagumine kate.
3. Panna uus lamp.
4. Sulgege tagumine kate.
5. Paigaldada valgustiklaasid tagasi.
Eesmine salongivalgusti,
lugemisvalgustid
1. Eemaldada lambiklaas lapiku kruvikeerajaga.
2. Avage tagumine kate.
3. Vahetage lambid.
4. Sulgege tagumine kate.
5. Paigaldada valgustiklaasid tagasi.

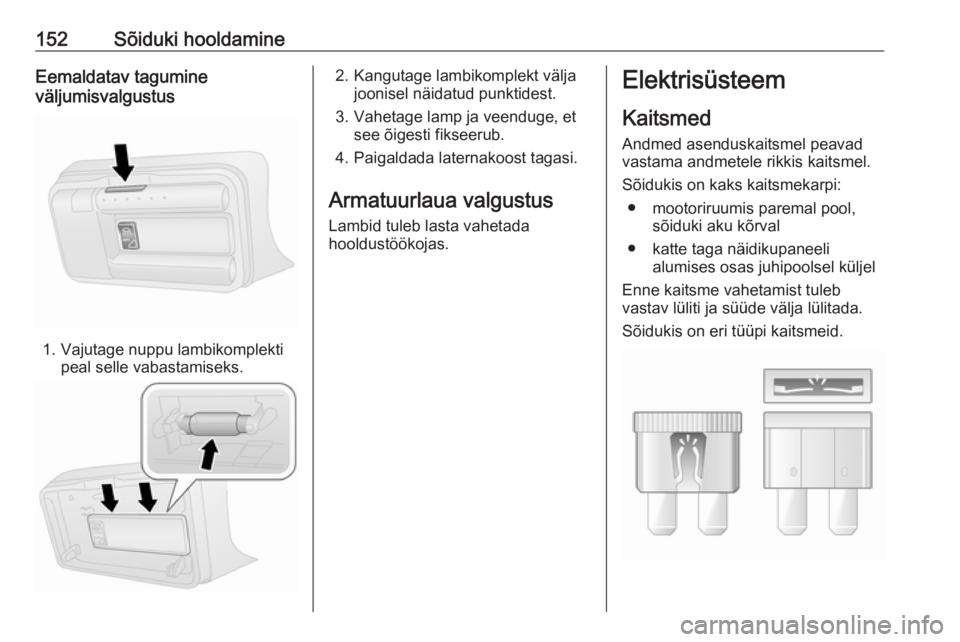

152Sõiduki hooldamineEemaldatav tagumine
väljumisvalgustus
1. Vajutage nuppu lambikomplekti peal selle vabastamiseks.
2. Kangutage lambikomplekt väljajoonisel näidatud punktidest.
3. Vahetage lamp ja veenduge, et see õigesti fikseerub.
4. Paigaldada laternakoost tagasi.
Armatuurlaua valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavadvastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ● mootoriruumis paremal pool, sõiduki aku kõrval
● katte taga näidikupaneeli alumises osas juhipoolsel küljel
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Sõidukis on eri tüüpi kaitsmeid.

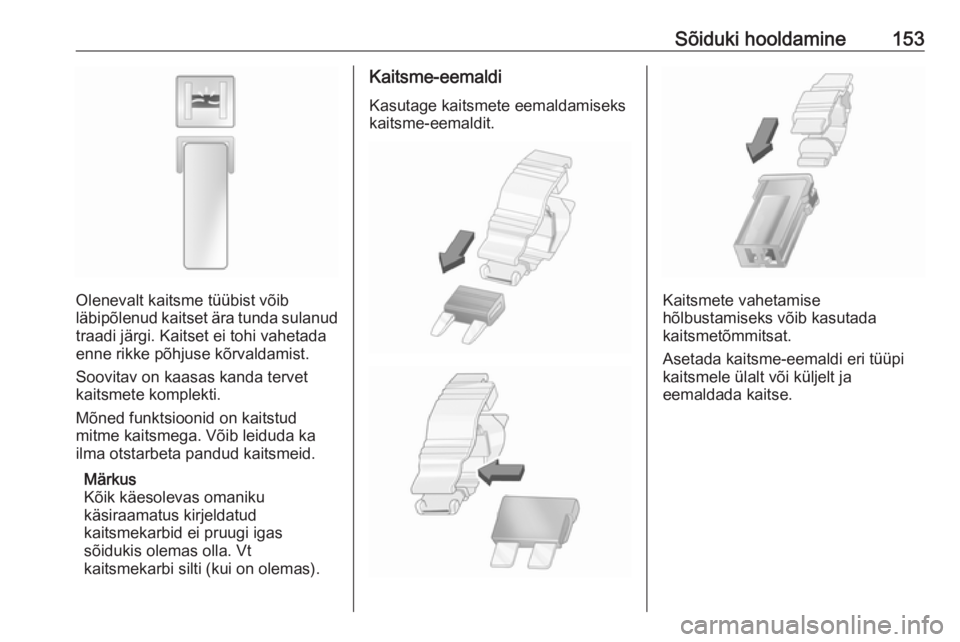

Sõiduki hooldamine153
Olenevalt kaitsme tüübist võib
läbipõlenud kaitset ära tunda sulanud traadi järgi. Kaitset ei tohi vahetada
enne rikke põhjuse kõrvaldamist.
Soovitav on kaasas kanda tervet
kaitsmete komplekti.
Mõned funktsioonid on kaitstud
mitme kaitsmega. Võib leiduda ka
ilma otstarbeta pandud kaitsmeid.
Märkus
Kõik käesolevas omaniku
käsiraamatus kirjeldatud
kaitsmekarbid ei pruugi igas
sõidukis olemas olla. Vt
kaitsmekarbi silti (kui on olemas).
Kaitsme-eemaldi
Kasutage kaitsmete eemaldamiseks
kaitsme-eemaldit.
Kaitsmete vahetamise
hõlbustamiseks võib kasutada
kaitsmetõmmitsat.
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.

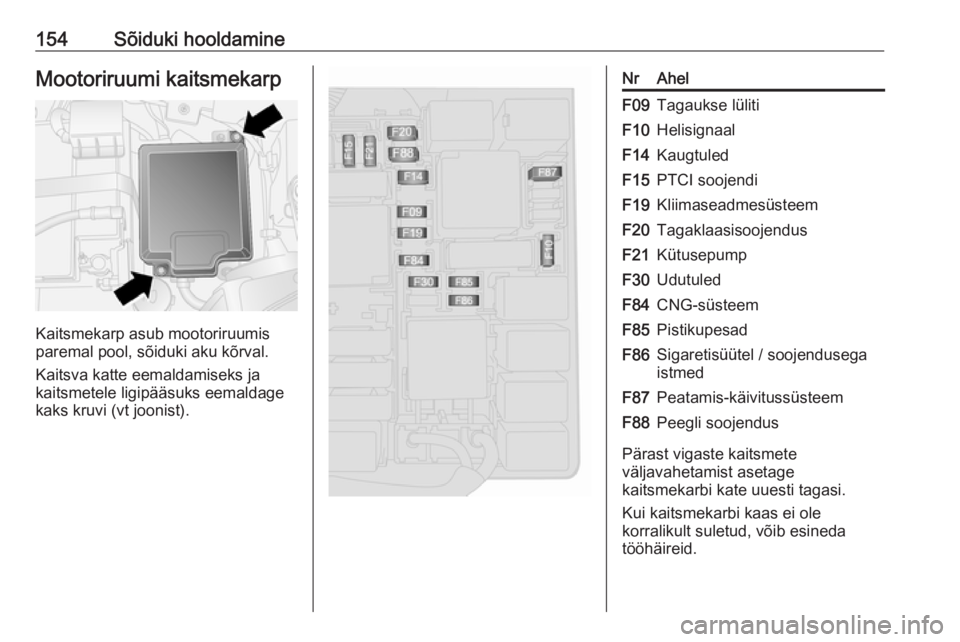

154Sõiduki hooldamineMootoriruumi kaitsmekarp
Kaitsmekarp asub mootoriruumis
paremal pool, sõiduki aku kõrval.
Kaitsva katte eemaldamiseks ja
kaitsmetele ligipääsuks eemaldage
kaks kruvi (vt joonist).
NrAhelF09Tagaukse lülitiF10HelisignaalF14KaugtuledF15PTCI soojendiF19KliimaseadmesüsteemF20TagaklaasisoojendusF21KütusepumpF30UdutuledF84CNG-süsteemF85PistikupesadF86Sigaretisüütel / soojendusega
istmedF87Peatamis-käivitussüsteemF88Peegli soojendus
Pärast vigaste kaitsmete
väljavahetamist asetage
kaitsmekarbi kate uuesti tagasi.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.

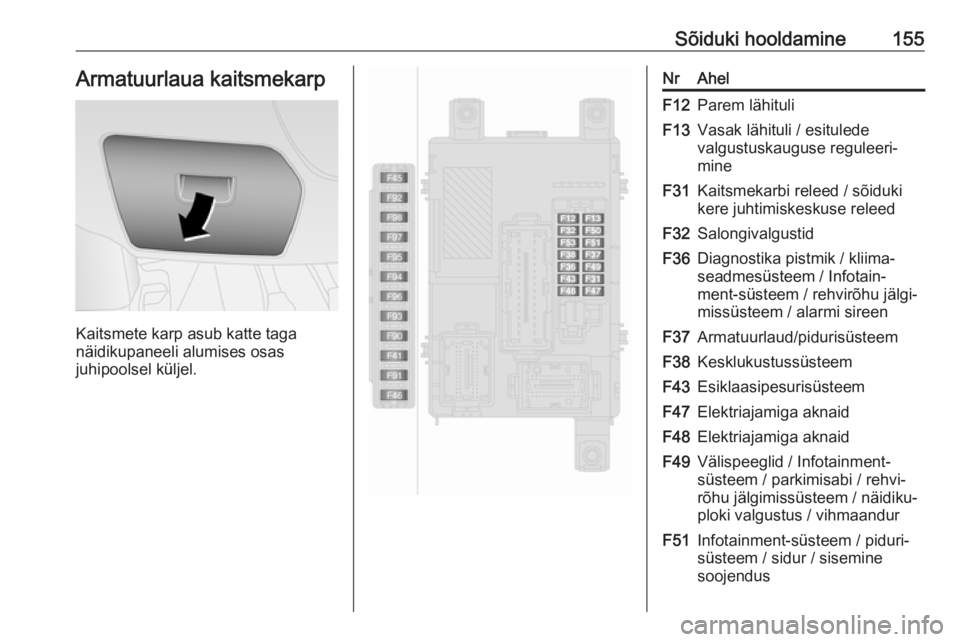

Sõiduki hooldamine155Armatuurlaua kaitsmekarp
Kaitsmete karp asub katte taga
näidikupaneeli alumises osas
juhipoolsel küljel.
NrAhelF12Parem lähituliF13Vasak lähituli / esitulede
valgustuskauguse reguleeri‐
mineF31Kaitsmekarbi releed / sõiduki
kere juhtimiskeskuse releedF32SalongivalgustidF36Diagnostika pistmik / kliima‐
seadmesüsteem / Infotain‐
ment-süsteem / rehvirõhu jälgi‐
missüsteem / alarmi sireenF37Armatuurlaud/pidurisüsteemF38KesklukustussüsteemF43EsiklaasipesurisüsteemF47Elektriajamiga aknaidF48Elektriajamiga aknaidF49Välispeeglid / Infotainment-
süsteem / parkimisabi / rehvi‐
rõhu jälgimissüsteem / näidiku‐
ploki valgustus / vihmaandurF51Infotainment-süsteem / piduri‐
süsteem / sidur / sisemine
soojendus

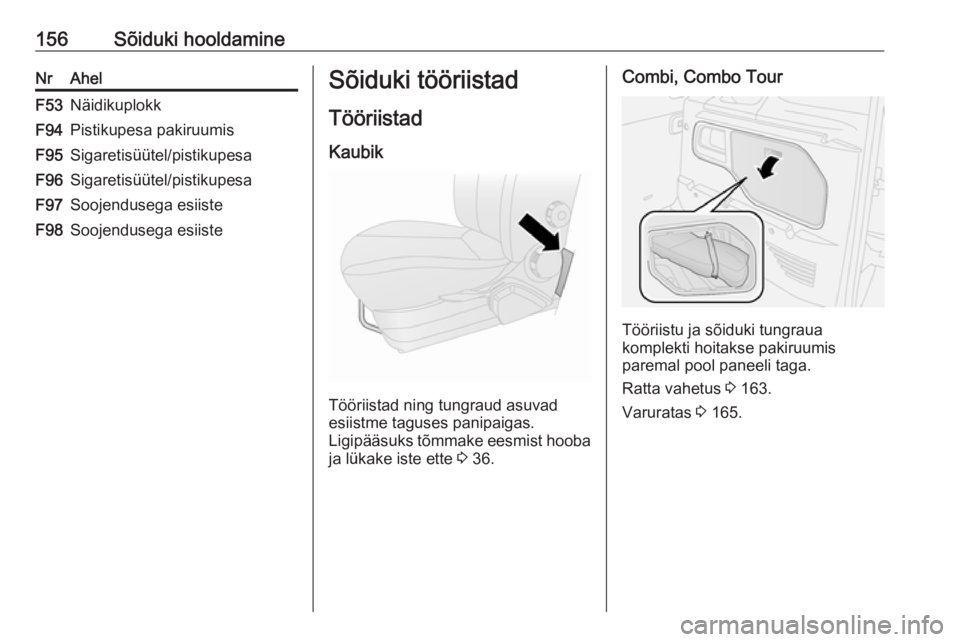

156Sõiduki hooldamineNrAhelF53NäidikuplokkF94Pistikupesa pakiruumisF95Sigaretisüütel/pistikupesaF96Sigaretisüütel/pistikupesaF97Soojendusega esiisteF98Soojendusega esiisteSõiduki tööriistadTööriistad
Kaubik
Tööriistad ning tungraud asuvad
esiistme taguses panipaigas.
Ligipääsuks tõmmake eesmist hooba
ja lükake iste ette 3 36.
Combi, Combo Tour
Tööriistu ja sõiduki tungraua
komplekti hoitakse pakiruumis
paremal pool paneeli taga.
Ratta vahetus 3 163.
Varuratas 3 165.

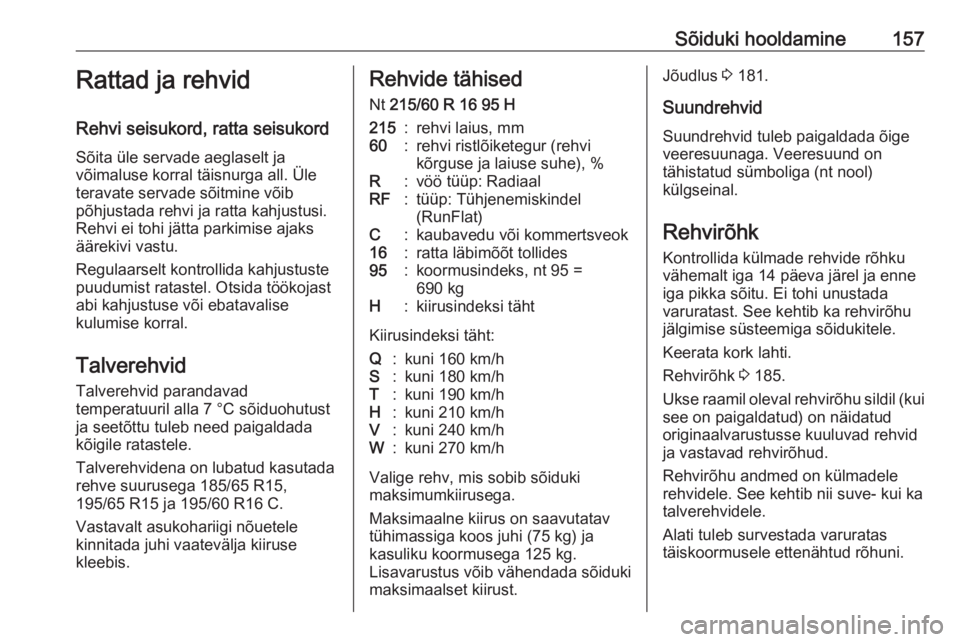

Sõiduki hooldamine157Rattad ja rehvid
Rehvi seisukord, ratta seisukord Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks äärekivi vastu.
Regulaarselt kontrollida kahjustuste
puudumist ratastel. Otsida töökojast
abi kahjustuse või ebatavalise
kulumise korral.
Talverehvid
Talverehvid parandavad
temperatuuril alla 7 °C sõiduohutust
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Talverehvidena on lubatud kasutada
rehve suurusega 185/65 R15,
195/65 R15 ja 195/60 R16 C.
Vastavalt asukohariigi nõuetele
kinnitada juhi vaatevälja kiiruse
kleebis.Rehvide tähised
Nt 215/60 R 16 95 H215:rehvi laius, mm60:rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:vöö tüüp: RadiaalRF:tüüp: Tühjenemiskindel
(RunFlat)C:kaubavedu või kommertsveok16:ratta läbimõõt tollides95:koormusindeks, nt 95 =
690 kgH:kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki
maksimumkiirusega.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Jõudlus 3 181.
Suundrehvid Suundrehvid tuleb paigaldada õige
veeresuunaga. Veeresuund on
tähistatud sümboliga (nt nool)
külgseinal.
Rehvirõhk
Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu
jälgimise süsteemiga sõidukitele.
Keerata kork lahti.
Rehvirõhk 3 185.
Ukse raamil oleval rehvirõhu sildil (kui
see on paigaldatud) on näidatud
originaalvarustusse kuuluvad rehvid
ja vastavad rehvirõhud.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka
talverehvidele.
Alati tuleb survestada varuratas
täiskoormusele ettenähtud rõhuni.

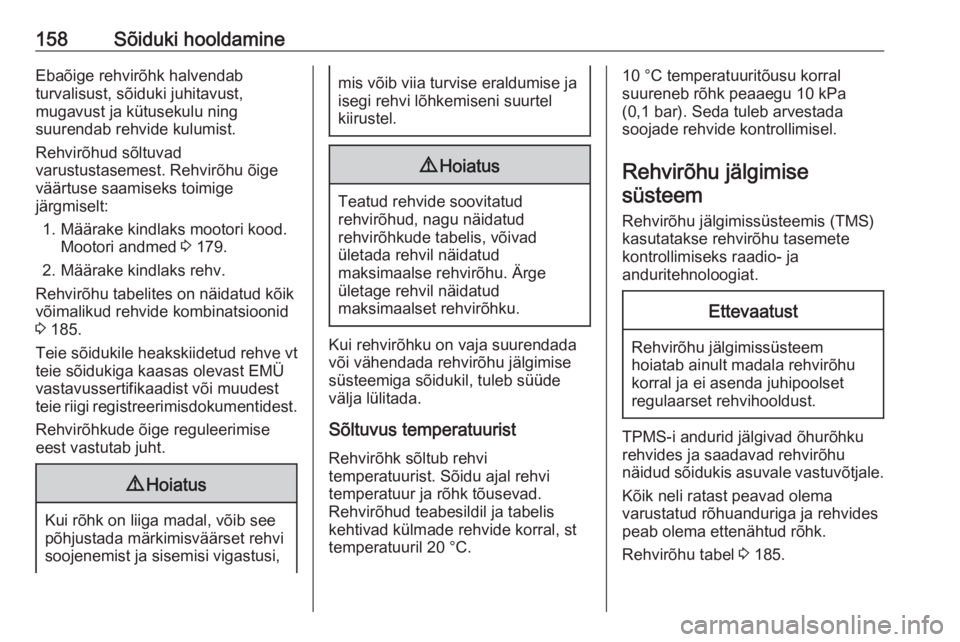

158Sõiduki hooldamineEbaõige rehvirõhk halvendab
turvalisust, sõiduki juhitavust,
mugavust ja kütusekulu ning
suurendab rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Määrake kindlaks mootori kood. Mootori andmed 3 179.
2. Määrake kindlaks rehv.
Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 185.
Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest
teie riigi registreerimisdokumentidest.
Rehvirõhkude õige reguleerimise
eest vastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.9 Hoiatus
Teatud rehvide soovitatud
rehvirõhud, nagu näidatud
rehvirõhkude tabelis, võivad
ületada rehvil näidatud
maksimaalse rehvirõhu. Ärge
ületage rehvil näidatud
maksimaalset rehvirõhku.
Kui rehvirõhku on vaja suurendada
või vähendada rehvirõhu jälgimise
süsteemiga sõidukil, tuleb süüde
välja lülitada.
Sõltuvus temperatuurist Rehvirõhk sõltub rehvi
temperatuurist. Sõidu ajal rehvi
temperatuur ja rõhk tõusevad.
Rehvirõhud teabesildil ja tabelis
kehtivad külmade rehvide korral, st temperatuuril 20 °C.
10 °C temperatuuritõusu korral
suureneb rõhk peaaegu 10 kPa
(0,1 bar). Seda tuleb arvestada
soojade rehvide kontrollimisel.
Rehvirõhu jälgimise süsteem
Rehvirõhu jälgimissüsteemis (TMS)kasutatakse rehvirõhu tasemete
kontrollimiseks raadio- ja
anduritehnoloogiat.Ettevaatust
Rehvirõhu jälgimissüsteem hoiatab ainult madala rehvirõhu
korral ja ei asenda juhipoolset
regulaarset rehvihooldust.
TPMS-i andurid jälgivad õhurõhku
rehvides ja saadavad rehvirõhu
näidud sõidukis asuvale vastuvõtjale.
Kõik neli ratast peavad olema
varustatud rõhuanduriga ja rehvides
peab olema ettenähtud rõhk.
Rehvirõhu tabel 3 185.
