Уход за автомобилем179Освещение номерногознака
Задняя дверь
1. Вставьте отвертку, как показано
стрелками, нажмите вбок и
освободите патрон лампы нака‐
ливания.
2. Поверните патрон лампы нака‐ ливания против часовой
стрелки и извлеките его из
корпуса лампы накаливания.
Вытяните лампу накаливания
наружу.
3. Замените лампу.
4. Вставьте патрон в корпус лампы и поверните его по часо‐вой стрелке
5. Установите корпус лампы нака‐ ливания, убедившись в
правильном подсоединении.
Задние двери
1. Вставьте отвертку, как показано
стрелками, нажмите влево и
освободите корпус лампы нака‐
ливания.
2. Слегка надавите лампу в направлении пружинного
зажима и выньте ее.
3. Замените лампу.
4. Установите корпус лампы нака‐ ливания, убедившись в
правильном подсоединении.

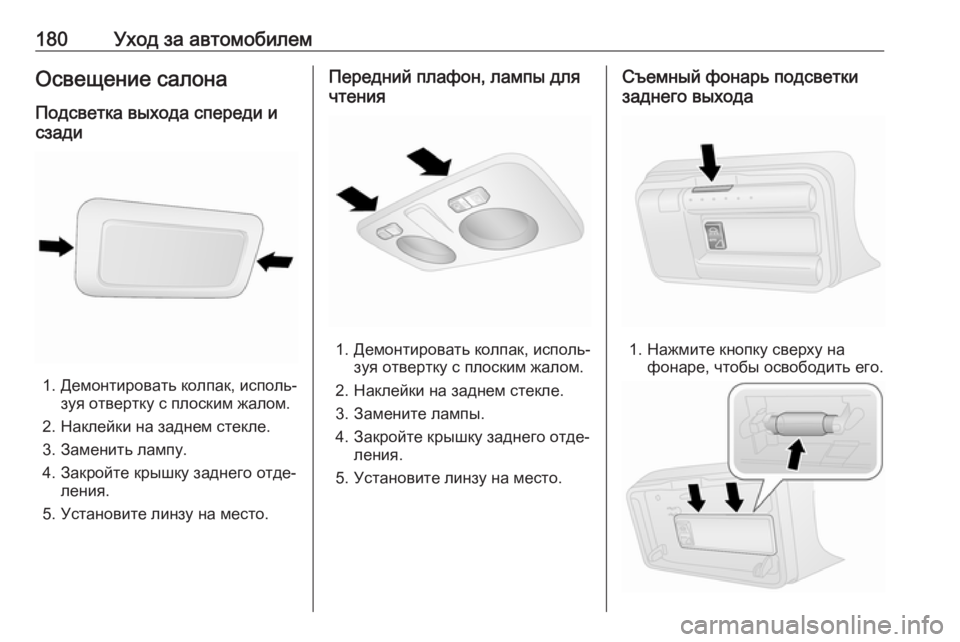

180Уход за автомобилемОсвещение салона
Подсветка выхода спереди и
сзади
1. Демонтировать колпак, исполь‐ зуя отвертку с плоским жалом.
2. Наклейки на заднем стекле.
3. Заменить лампу.
4. Закройте крышку заднего отде‐ ления.
5. Установите линзу на место.
Передний плафон, лампы для
чтения
1. Демонтировать колпак, исполь‐ зуя отвертку с плоским жалом.
2. Наклейки на заднем стекле.
3. Замените лампы. 4. Закройте крышку заднего отде‐ ления.
5. Установите линзу на место.
Съемный фонарь подсветки
заднего выхода
1. Нажмите кнопку сверху на фонаре, чтобы освободить его.

Уход за автомобилем1812. Отожмите фонарь рычагом вуказанных на рисунке точках.
3. Замените лампу, следя за правильностью закрепления.
4. Переустановить узел лампы.
Подсветка приборной панели
Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐ ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● справа от моторного отсека, рядом с аккумуляторной бата‐
реей
● на автомобилях с левосторон‐ ним рулевым управлением —
под крышкой в левой части
панели приборов, а на автомо‐
билях с правосторонним руле‐
вым управлением — в правой
части
Перед заменой предохранителя отключите соответствующий
выключатель или выключите зажи‐
гание.
В автомобиле используются
предохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой

182Уход за автомобилемвставке. Замену предохранителя
производить только после устране‐
ния причины его выхода из строя.
Рекомендуется иметь полный
комплект предохранителей.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями. Кроме того, в блоке могут
быть установлены дополнитель‐
ные предохранители.
Примечание
Расположение предохранителей
в монтажном блоке на вашем
автомобиле может отличаться от
описанного в настоящем руковод‐
стве по эксплуатации. См. инфор‐ мацию в наклейке на блоке (при ее
наличии).
Приспособление для снятия
предохранителей
Для снятия предохранителей
используйте специальные щипцы
для извлечения предохранителей.
Для облегчения замены предохра‐
нителей можно использовать
приспособление для снятия предо‐ хранителей.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐
теля, и выньте предохранитель.

Уход за автомобилем183Блок предохранителей вмоторном отсеке
Блок предохранителей в моторном
отсеке справа, рядом с аккумуля‐
торной батареей.
Чтобы снять защитную крышку и
открыть доступ к предохраните‐
лям, отверните два винта (см.
иллюстрацию).
№Электрическая цепьF09Выключатель на задней
двериF10Звуковой сигналF14Дальний светF15Электрический подогрева‐
тель воздуха салона (ЭПВС)F19КондиционерF20Обогрев заднего стеклаF21Топливный насосF30Противотуманная фараF84Система сжатого природного
газа (CNG)F85Штепсельные розеткиF86Прикуриватель/сиденья с
подогревомF87Система автоматической
остановки и пуска двигателяF88Подогрев зеркал
После замены перегоревших
предохранителей следует устано‐ вить на место крышку коробки
предохранителей.

184Уход за автомобилемЕсли крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в приборной панели
Блок предохранителей располо‐
жен в приборной панели снизу под
крышкой.
На автомобилях с левосторонним рулевым управлением — в левой
части панели приборов, а на авто‐
мобилях с правосторонним руле‐
вым управлением — в правой
части.
№Электрическая цепьF12Ближний свет правой фарыF13Ближний свет левой фары/
регулировка угла наклона
фарF31Реле в коробке предохрани‐
телей/реле модуля управ‐
ления кузовным оборудова‐
ниемF32Лампы освещения подножкиF36Диагностический разъем/
система климат-контроля/
информационно-развлека‐
тельная система/система
контроля давления в шинах/
сирена сигнализацииF37Приборная панель/
тормозная системаF38Центральный замокF41-F43Система омывателя лобо‐
вого стеклаF45-F46-F47Электрические стеклопод‐
ъемники

Уход за автомобилем185№Электрическая цепьF48Электрические стеклопод‐
ъемникиF49Наружные зеркала/информа‐
ционно-развлекательная
система/система облегчения
парковки/система контроля
давления в шинах/подсветка
приборов/датчик дождяF50-F51Информационно-развлека‐
тельная система/тормозная
система/сцепление/обогрев
салонаF53Щиток приборовF90-F91-F92-F93-F94Розетка багажного отделенияF95Прикуриватель/розетка элек‐
тропитанияF96Прикуриватель/розетка элек‐
тропитания№Электрическая цепьF97Переднее сидение с подо‐
гревомF98Переднее сидение с подо‐
гревом
Заменив перегоревшие предохра‐
нители, установите крышку на
место.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Автомобильный
инструмент
Инструмент Фургон
Домкрат и автомобильные инстру‐
менты находятся в отсеке хране‐ ния за передним сиденьем. Потя‐
ните переднюю ручку и сдвиньте
сиденье вперед, чтобы обеспечить
доступ 3 42.

186Уход за автомобилемCombi, Combo Tour
Инструменты и домкратное обору‐
дование автомобиля хранится в
багажнике под панелью с правой
стороны.
Смена колеса 3 195.
Запасное колесо 3 197.
Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым
углом. При пересечении острых
кромок можно повредить шину и
колесо. Во время стоянки не прити‐ райтесь шинами к бордюру.
Регулярно осматривайте колеса на предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины повышают безопас‐
ность движения при температурах
ниже 7 °C, по этой причине их
следует устанавливать на все
колеса.
Разрешены следующие типораз‐
меры для зимних шин: 185/65 R15,
195/65 R15 и 195/60 R16 C.В тех странах, где это предусмот‐
рено правилами, установите в поле
зрения водителя наклейку с инфор‐ мацией о предельной скорости.
Обозначение шин
Например, 215/60 R 16 95 H215:ширина шины в мм60:отношение высоты попереч‐
ного сечения шины к ширине
профиля в %R:конструкция шины: Радиаль‐ наяRF:тип: RunFlatC:использование для пере‐
возки грузов или в коммер‐
ческих целях16:диаметр обода колеса в
дюймах95:коэффициент грузоподъем‐
ности, например, 95 соответ‐ ствует 690 килограммамH:индекс скорости
Шифр скорости:
Q:не более 160 км/чS:не более 180 км/чT:не более 190 км/чH:не более 210 км/ч

Уход за автомобилем187V:не более 240 км/чW:не более 270 км/ч
Выбирайте шины, индекс скорости
которых соответствует максималь‐ ной скорости движения вашего
автомобиля.
Указанная максимальная скорость
достигается для автомобиля с
водителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие
дополнительного оборудования
может привести к снижению макси‐
мальной скорости автомобиля.
Тягово-динамические характери‐
стики 3 216.
Шины с направленным
рисунком протектора
Шины с направленным рисункомпротектора необходимо монтиро‐
вать в правильном направлении.
Направление вращения шины
указывается символом (например,
стрелкой) на боковине шины.
Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед
каждой длительной поездкой. Не
забудьте про запасное колесо. Это также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Скрутите колпачок вентиля.
Давление в шинах 3 221.
Табличка с данными о давлении в
шинах (если она нанесена) распо‐
ложена на раме передней двери и
содержит информацию о типораз‐
мерах шин, установленных изгото‐
вителем автомобиля, и о рекомен‐
дованном давлении воздуха в
шинах. Всегда накачивайте шины
до уровня давления, указанного на табличке.
Данные о давлении приведены для
холодных шин. Они справедливы
как для летних, так и для зимних
шин.При неправильном давлении в
шинах снижается безопасность,
ухудшаются ходовые качества,
комфортность, расход топлива и
увеличивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое давление воздуха необходимо
поддерживать в шинах, действуйте
следующим образом:
1. Установите код двигателя. Сведения о двигателе 3 214.
2. Установите тип шин.
В таблицах указано давление
воздуха в шинах для всех возмож‐
ных комбинаций 3 221.
Тип шин, рекомендованный для
вашего автомобиля, указан в его
сертификате соответствия ЕС или
в других регистрационных доку‐
ментах.
Водитель обязан следить за
правильным давлением воздуха в
шинах.

188Уход за автомобилем9Предупреждение
Чрезмерно низкое давление
может привести к сильному
нагреву шин и их внутренним повреждениям, способным
вызвать расслоение протек‐
тора, а на высокой скорости
даже разрыв шины.
9 Предупреждение
Для некоторых моделей шин
рекомендованное давление
накачки, указанное в таблице,
может превосходить макси‐
мальное давление, указанное
на шине. Ни в коем случае не
превышайте максимальное
давление, указанное на шине.
Если на автомобиле, оборудован‐
ном системой контроля давления в шинах, необходимо увеличить или
уменьшить давление в шинах,
предварительно выключите зажи‐
гание.
Зависимость от температуры
Давление воздуха зависит от
температуры шины. Во время
движения шина разогревается, и
давление в ней увеличивается.
Давление в шинах, указанное на
наклейке и в таблице с данными о
давлении в шинах, приводится для
температуры 20 °C.
При увеличении температуры на
10 °C давление возрастает почти
на 10 кПа (0,1 бар). Это необхо‐
димо учитывать при проверке
нагретых шин.
Система контролядавления в шинах
В системе контроля давления
воздуха в шинах для отслеживания
давления используются специаль‐ ные датчики, передающие сигналы по радиоканалу.Внимание
Система контроля давлениявоздуха в шинах способна пред‐ упредить водителя только о
снижении давления в шинах, и
ее наличие не отменяет необхо‐ димости регулярного ухода за
шинами.
Сигналы датчиков, измеряющих
давление воздуха в шинах, посту‐
пают на установленный в автомо‐
биле приемник.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Таблица давлений в шинах 3 221.
Примечание
В странах, где наличие системы контроля давления воздуха в
шинах является обязательным,
использование колес без датчи‐
ков давления приведет к тому, что
сертификат одобрения типа
транспортного средства будет недействителен.
