OPEL COMBO D 2018 Uputstvo za upotrebu (in Serbian)

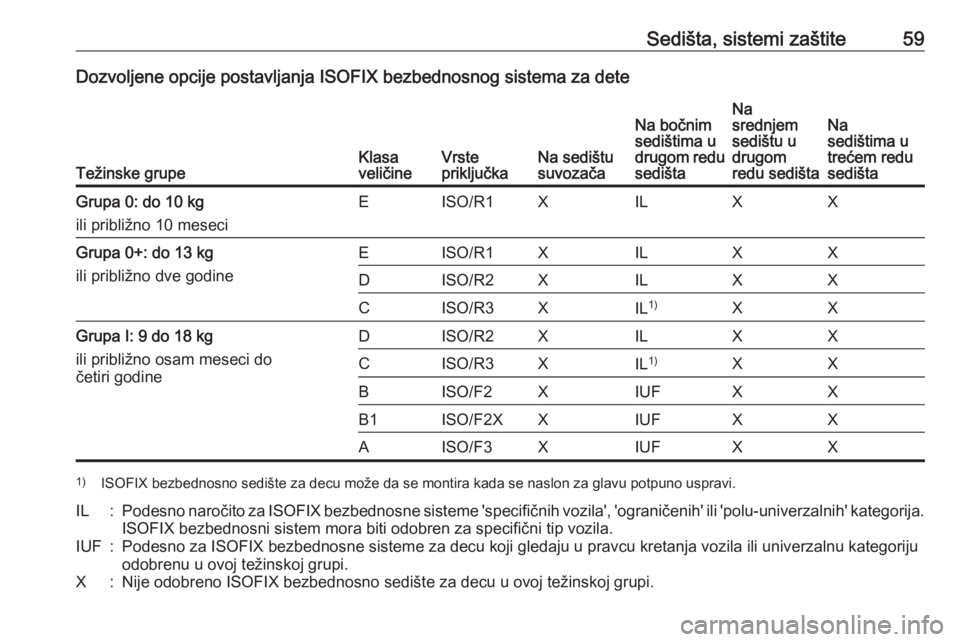

Sedišta, sistemi zaštite59Dozvoljene opcije postavljanja ISOFIX bezbednosnog sistema za dete
Težinske grupeKlasa
veličineVrste
priključkaNa sedištu
suvozača
Na bočnim
sedištima u
drugom redu
sedištaNa
srednjem
sedištu u
drugom
redu sedištaNa
sedištima u
trećem redu
sedištaGrupa 0: do 10 kg
ili približno 10 meseciEISO/R1XILXXGrupa 0+: do 13 kg
ili približno dve godineEISO/R1XILXXDISO/R2XILXXCISO/R3XIL 1)XXGrupa I: 9 do 18 kg
ili približno osam meseci do
četiri godineDISO/R2XILXXCISO/R3XIL 1)XXBISO/F2XIUFXXB1ISO/F2XXIUFXXAISO/F3XIUFXX1)
ISOFIX bezbednosno sedište za decu može da se montira kada se naslon za glavu potpuno uspravi.IL:Podesno naročito za ISOFIX bezbednosne sisteme 'specifičnih vozila', 'ograničenih' ili 'polu-univerzalnih' kategorija.
ISOFIX bezbednosni sistem mora biti odobren za specifični tip vozila.IUF:Podesno za ISOFIX bezbednosne sisteme za decu koji gledaju u pravcu kretanja vozila ili univerzalnu kategoriju odobrenu u ovoj težinskoj grupi.X:Nije odobreno ISOFIX bezbednosno sedište za decu u ovoj težinskoj grupi.

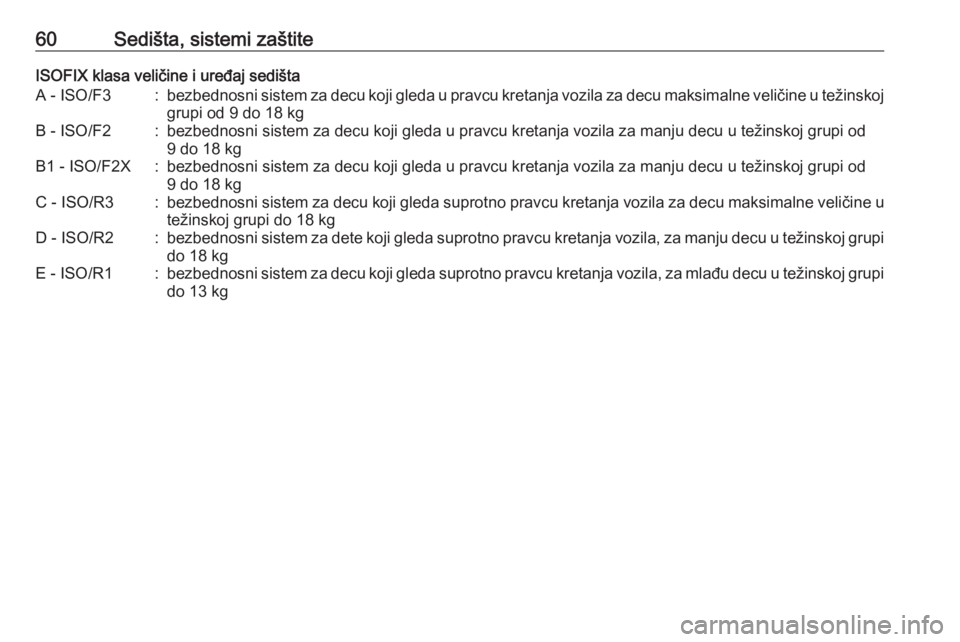

60Sedišta, sistemi zaštiteISOFIX klasa veličine i uređaj sedištaA - ISO/F3:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za decu maksimalne veličine u težinskojgrupi od 9 do 18 kgB - ISO/F2:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgB1 - ISO/F2X:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgC - ISO/R3:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila za decu maksimalne veličine u
težinskoj grupi do 18 kgD - ISO/R2:bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila, za manju decu u težinskoj grupi
do 18 kgE - ISO/R1:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila, za mlađu decu u težinskoj grupi do 13 kg

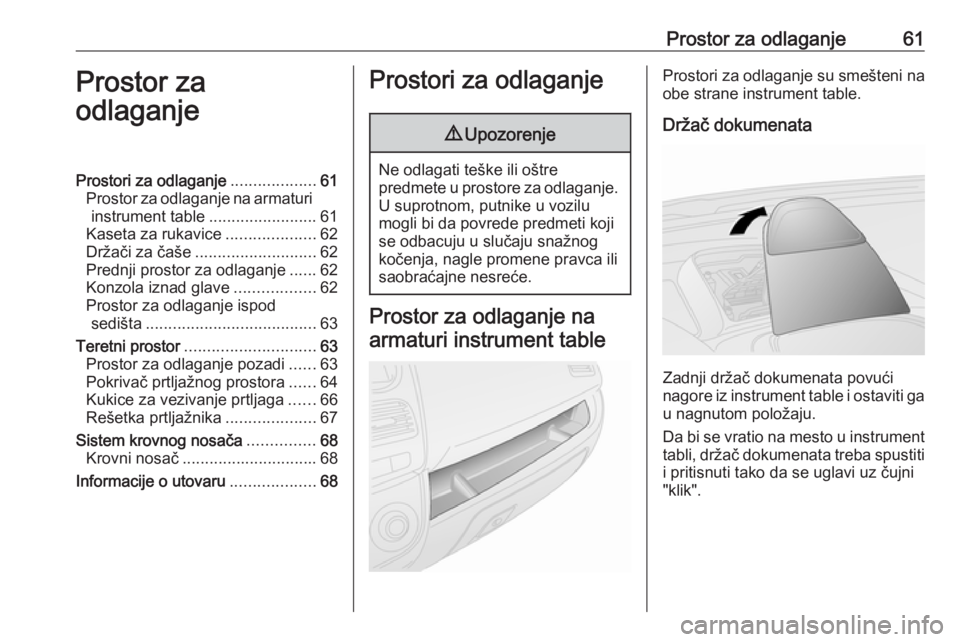

Prostor za odlaganje61Prostor za
odlaganjeProstori za odlaganje ...................61
Prostor za odlaganje na armaturi instrument table ........................61
Kaseta za rukavice ....................62
Držači za čaše ........................... 62
Prednji prostor za odlaganje ......62
Konzola iznad glave ..................62
Prostor za odlaganje ispod sedišta ...................................... 63
Teretni prostor ............................. 63
Prostor za odlaganje pozadi ......63
Pokrivač prtljažnog prostora ......64
Kukice za vezivanje prtljaga ......66
Rešetka prtljažnika ....................67
Sistem krovnog nosača ...............68
Krovni nosač .............................. 68
Informacije o utovaru ...................68Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, putnike u vozilu
mogli bi da povrede predmeti koji se odbacuju u slučaju snažnogkočenja, nagle promene pravca ili
saobraćajne nesreće.
Prostor za odlaganje na
armaturi instrument table
Prostori za odlaganje su smešteni na
obe strane instrument table.
Držač dokumenata
Zadnji držač dokumenata povući
nagore iz instrument table i ostaviti ga u nagnutom položaju.
Da bi se vratio na mesto u instrument
tabli, držač dokumenata treba spustiti
i pritisnuti tako da se uglavi uz čujni
"klik".

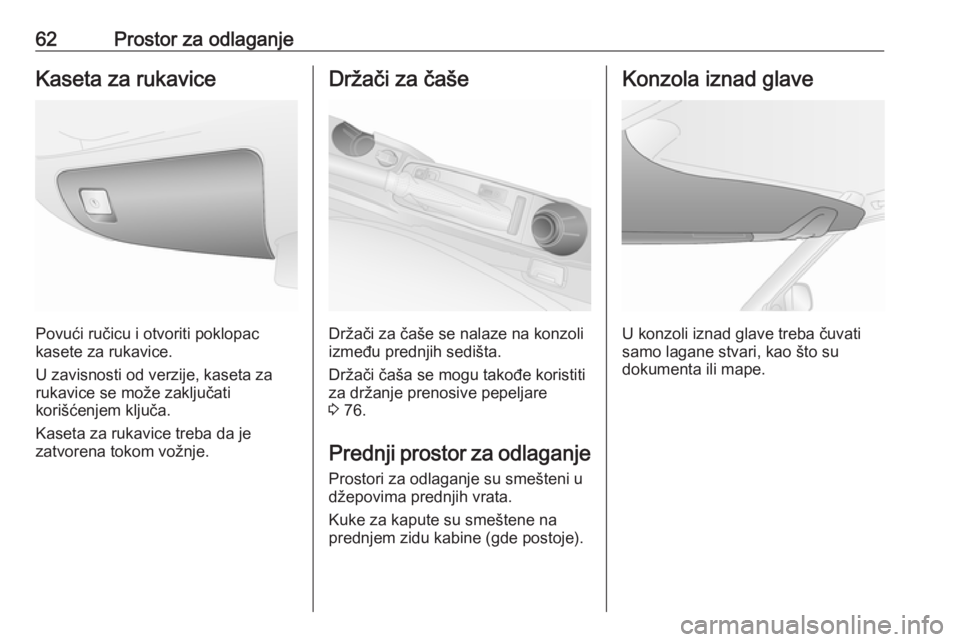

62Prostor za odlaganjeKaseta za rukavice
Povući ručicu i otvoriti poklopac
kasete za rukavice.
U zavisnosti od verzije, kaseta za
rukavice se može zaključati
korišćenjem ključa.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše
Držači za čaše se nalaze na konzoli
između prednjih sedišta.
Držači čaša se mogu takođe koristiti
za držanje prenosive pepeljare
3 76.
Prednji prostor za odlaganje Prostori za odlaganje su smešteni u
džepovima prednjih vrata.
Kuke za kapute su smeštene na
prednjem zidu kabine (gde postoje).
Konzola iznad glave
U konzoli iznad glave treba čuvati
samo lagane stvari, kao što su
dokumenta ili mape.

Prostor za odlaganje63Prostor za odlaganje ispodsedišta
Da bi se pristupilo prostoru za
odlaganje treba povući omču na
jastuku sedišta.
Teretni prostor
Prostor za odlaganje pozadi
Prostori za odlaganje su smešteni u
džepovima zadnjih vrata i u bočnim
zidovima prtljažnog prostora.
Krovne šipke
Ne prekoračujte maksimalno
opterećenje (koje uključuje težinu
šipki) od 25 kg. Uvek ravnomerno
rasporedite opterećenje na krovnim šipkama. Tovar ne sme da sprečava
potpuno zatvaranje vrata.
Povremeno ponovo pritegnite
zavrtnje za pritezanje na četiri
nosača.Pažnja
Ne koristiti elastične veze, npr.
bandži kablove. Preporučujemo
korišćenje mrežastih kaiševa.
Krovne šipke su konstruisane za
montiranje u određenom položaju.
Ukoliko se ponovo montiraju u nekom
drugom položaju, nemoguće je
garantovati ispravno pričvršćivanje.
Kako bi se osiguralo ispravno
pričvršćivanje, ne treba postavljati
nikakve materijale (npr. gumu,
plastiku) između stopa šipki i
karoserije automobila.9 Upozorenje
Upotreba krovnih šipki može da
utiče na upravljanje i rukovanje
vozilom.
Vađenje
Za skidanje krovnih šipki kada se ne
koriste:

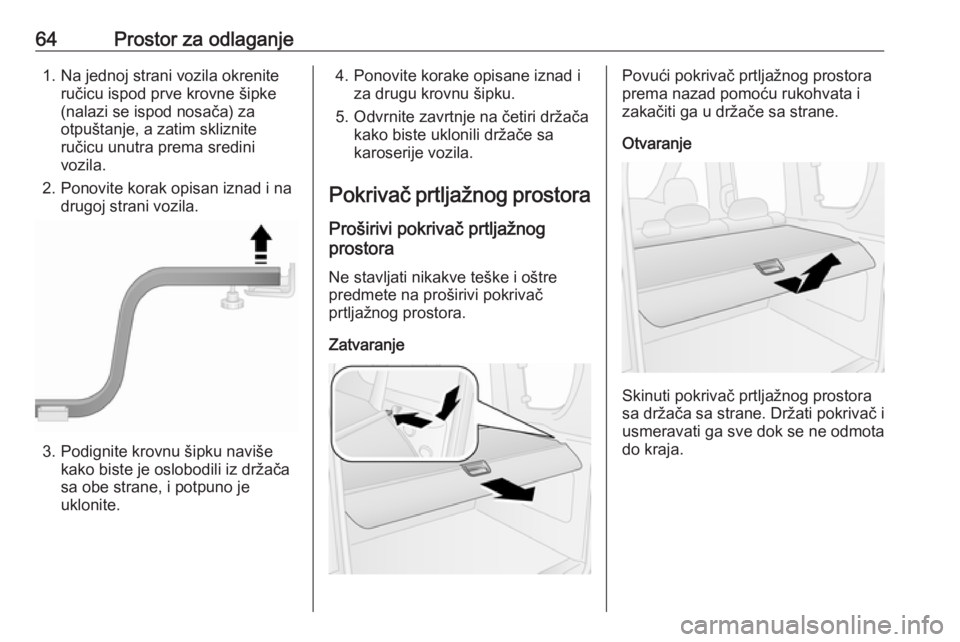

64Prostor za odlaganje1. Na jednoj strani vozila okreniteručicu ispod prve krovne šipke
(nalazi se ispod nosača) za
otpuštanje, a zatim skliznite
ručicu unutra prema sredini
vozila.
2. Ponovite korak opisan iznad i na drugoj strani vozila.
3. Podignite krovnu šipku navišekako biste je oslobodili iz držača
sa obe strane, i potpuno je uklonite.
4. Ponovite korake opisane iznad i za drugu krovnu šipku.
5. Odvrnite zavrtnje na četiri držača kako biste uklonili držače sa
karoserije vozila.
Pokrivač prtljažnog prostora
Proširivi pokrivač prtljažnog
prostora
Ne stavljati nikakve teške i oštre
predmete na proširivi pokrivač
prtljažnog prostora.
ZatvaranjePovući pokrivač prtljažnog prostora
prema nazad pomoću rukohvata i
zakačiti ga u držače sa strane.
Otvaranje
Skinuti pokrivač prtljažnog prostora
sa držača sa strane. Držati pokrivač i
usmeravati ga sve dok se ne odmota
do kraja.

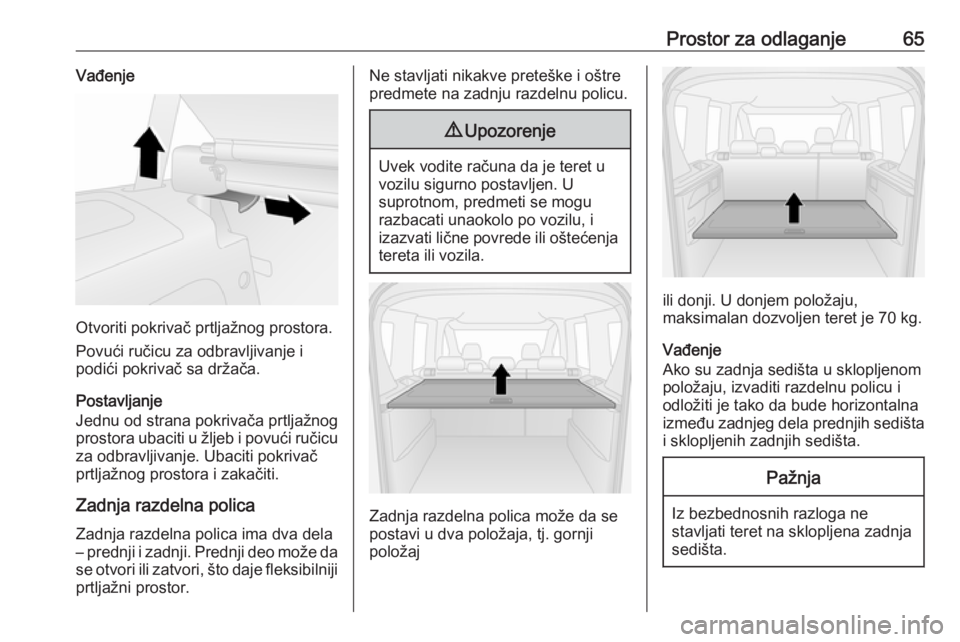

Prostor za odlaganje65Vađenje
Otvoriti pokrivač prtljažnog prostora.
Povući ručicu za odbravljivanje i
podići pokrivač sa držača.
Postavljanje
Jednu od strana pokrivača prtljažnog
prostora ubaciti u žljeb i povući ručicu
za odbravljivanje. Ubaciti pokrivač
prtljažnog prostora i zakačiti.
Zadnja razdelna polica Zadnja razdelna polica ima dva dela
– prednji i zadnji. Prednji deo može da
se otvori ili zatvori, što daje fleksibilniji
prtljažni prostor.
Ne stavljati nikakve preteške i oštre
predmete na zadnju razdelnu policu.9 Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.
Zadnja razdelna polica može da sepostavi u dva položaja, tj. gornji
položaj
ili donji. U donjem položaju,
maksimalan dozvoljen teret je 70 kg.
Vađenje
Ako su zadnja sedišta u sklopljenom
položaju, izvaditi razdelnu policu i
odložiti je tako da bude horizontalna
između zadnjeg dela prednjih sedišta i sklopljenih zadnjih sedišta.
Pažnja
Iz bezbednosnih razloga ne
stavljati teret na sklopljena zadnja
sedišta.

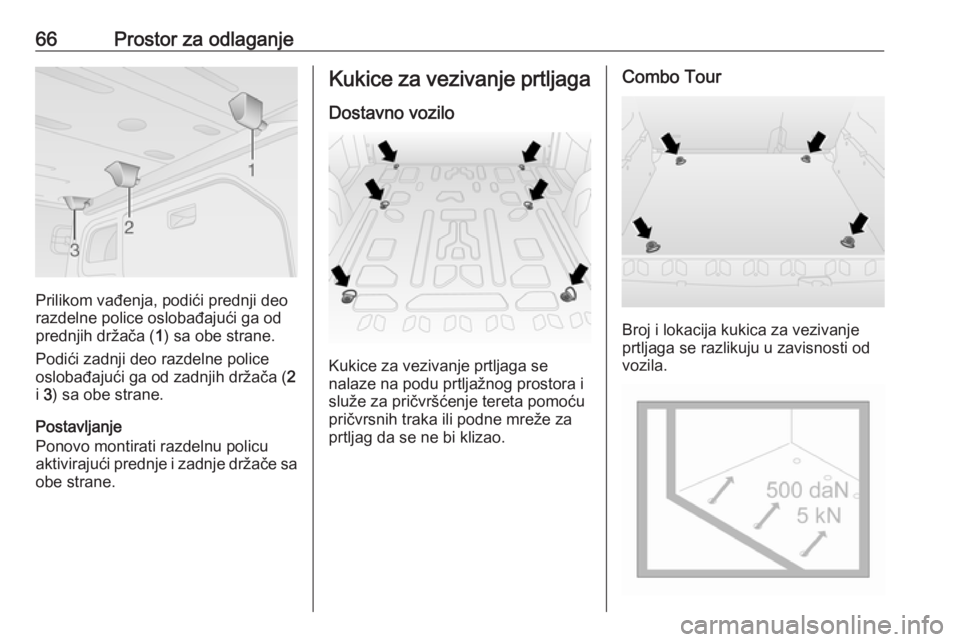

66Prostor za odlaganje
Prilikom vađenja, podići prednji deo
razdelne police oslobađajući ga od
prednjih držača ( 1) sa obe strane.
Podići zadnji deo razdelne police oslobađajući ga od zadnjih držača ( 2
i 3 ) sa obe strane.
Postavljanje
Ponovo montirati razdelnu policu
aktivirajući prednje i zadnje držače sa obe strane.
Kukice za vezivanje prtljaga
Dostavno vozilo
Kukice za vezivanje prtljaga se
nalaze na podu prtljažnog prostora i
služe za pričvršćenje tereta pomoću
pričvrsnih traka ili podne mreže za
prtljag da se ne bi klizao.
Combo Tour
Broj i lokacija kukica za vezivanje
prtljaga se razlikuju u zavisnosti od
vozila.

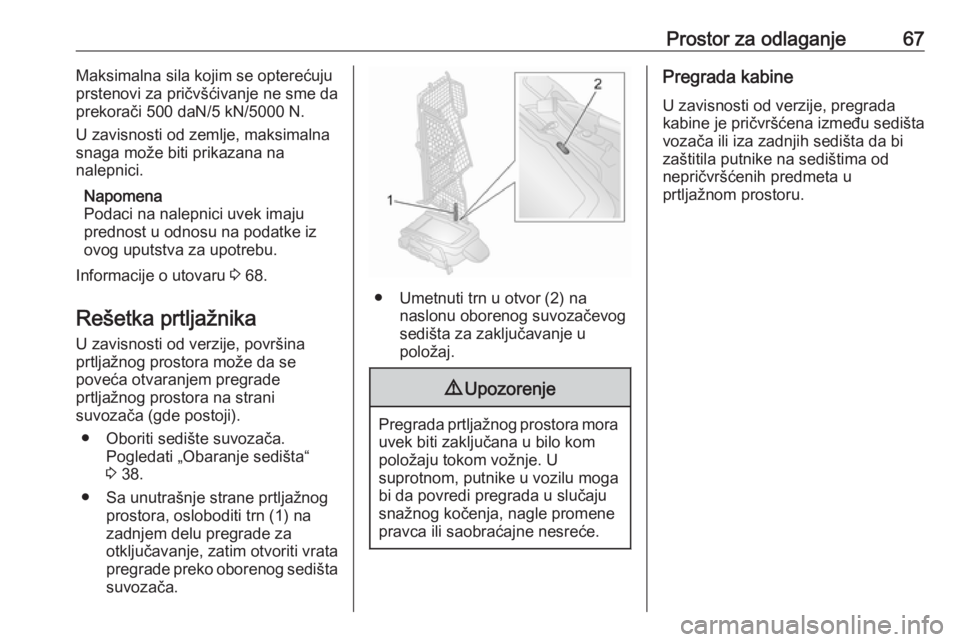

Prostor za odlaganje67Maksimalna sila kojim se opterećuju
prstenovi za pričvšćivanje ne sme da
prekorači 500 daN/5 kN/5000 N.
U zavisnosti od zemlje, maksimalna
snaga može biti prikazana na
nalepnici.
Napomena
Podaci na nalepnici uvek imaju
prednost u odnosu na podatke iz
ovog uputstva za upotrebu.
Informacije o utovaru 3 68.
Rešetka prtljažnika
U zavisnosti od verzije, površina
prtljažnog prostora može da se
poveća otvaranjem pregrade
prtljažnog prostora na strani
suvozača (gde postoji).
● Oboriti sedište suvozača. Pogledati „Obaranje sedišta“3 38.
● Sa unutrašnje strane prtljažnog prostora, osloboditi trn (1) na
zadnjem delu pregrade za
otključavanje, zatim otvoriti vrata
pregrade preko oborenog sedišta
suvozača.
● Umetnuti trn u otvor (2) na naslonu oborenog suvozačevog
sedišta za zaključavanje u
položaj.
9 Upozorenje
Pregrada prtljažnog prostora mora
uvek biti zaključana u bilo kom
položaju tokom vožnje. U
suprotnom, putnike u vozilu moga
bi da povredi pregrada u slučaju
snažnog kočenja, nagle promene
pravca ili saobraćajne nesreće.
Pregrada kabine
U zavisnosti od verzije, pregrada
kabine je pričvršćena između sedišta
vozača ili iza zadnjih sedišta da bi
zaštitila putnike na sedištima od
nepričvršćenih predmeta u
prtljažnom prostoru.

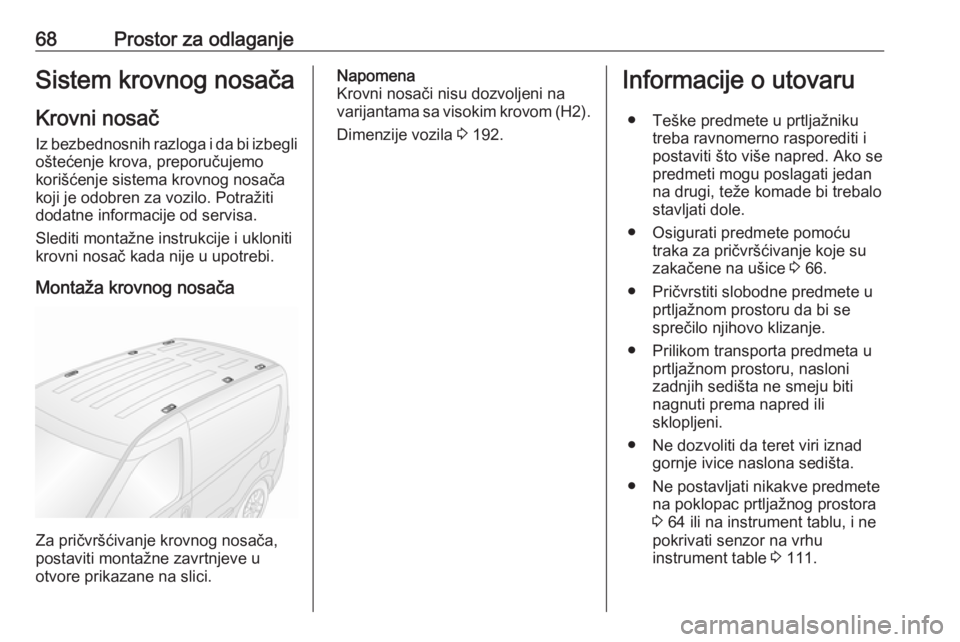

68Prostor za odlaganjeSistem krovnog nosačaKrovni nosač
Iz bezbednosnih razloga i da bi izbegli oštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Potražiti
dodatne informacije od servisa.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.
Montaža krovnog nosača
Za pričvršćivanje krovnog nosača,
postaviti montažne zavrtnjeve u
otvore prikazane na slici.
Napomena
Krovni nosači nisu dozvoljeni na
varijantama sa visokim krovom (H2).
Dimenzije vozila 3 192.Informacije o utovaru
● Teške predmete u prtljažniku treba ravnomerno rasporediti i
postaviti što više napred. Ako se
predmeti mogu poslagati jedan
na drugi, teže komade bi trebalo
stavljati dole.
● Osigurati predmete pomoću traka za pričvršćivanje koje su
zakačene na ušice 3 66.
● Pričvrstiti slobodne predmete u prtljažnom prostoru da bi se
sprečilo njihovo klizanje.
● Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta ne smeju biti
nagnuti prema napred ili
sklopljeni.
● Ne dozvoliti da teret viri iznad gornje ivice naslona sedišta.
● Ne postavljati nikakve predmete na poklopac prtljažnog prostora
3 64 ili na instrument tablu, i ne
pokrivati senzor na vrhu
instrument table 3 111.
