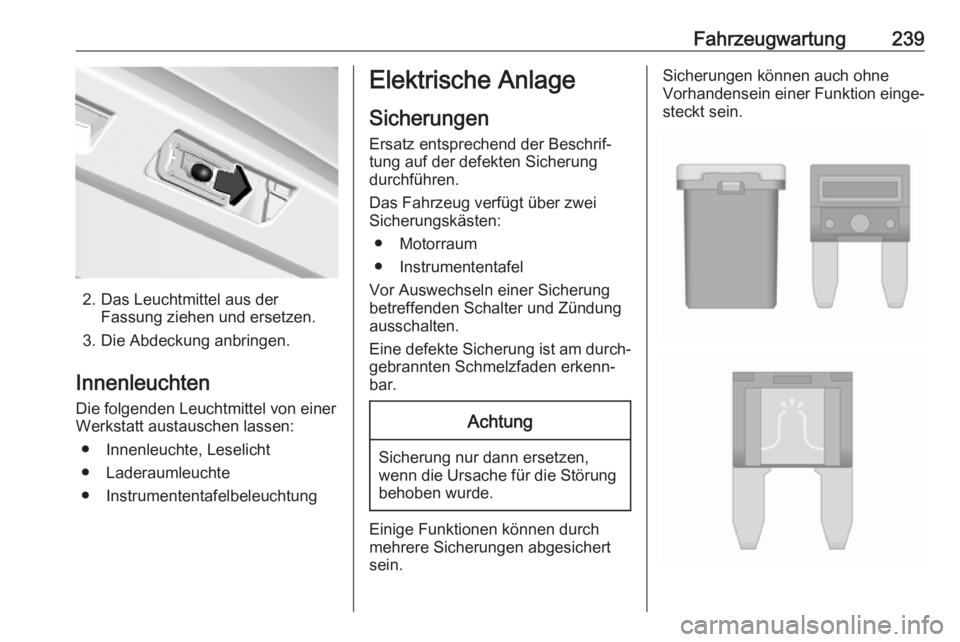

2. Das Leuchtmittel aus derFassung ziehen und ersetzen.
3. Die Abdeckung anbringen.
Innenleuchten
Die folgenden Leuchtmittel von einer Werkstatt austauschen lassen:
● Innenleuchte, Leselicht
● Laderaumleuchte
● Instrumententafelbeleuchtung
Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei
Sicherungskästen:
● Motorraum
● Instrumententafel
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar.Achtung
Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.
Page 242 of 295

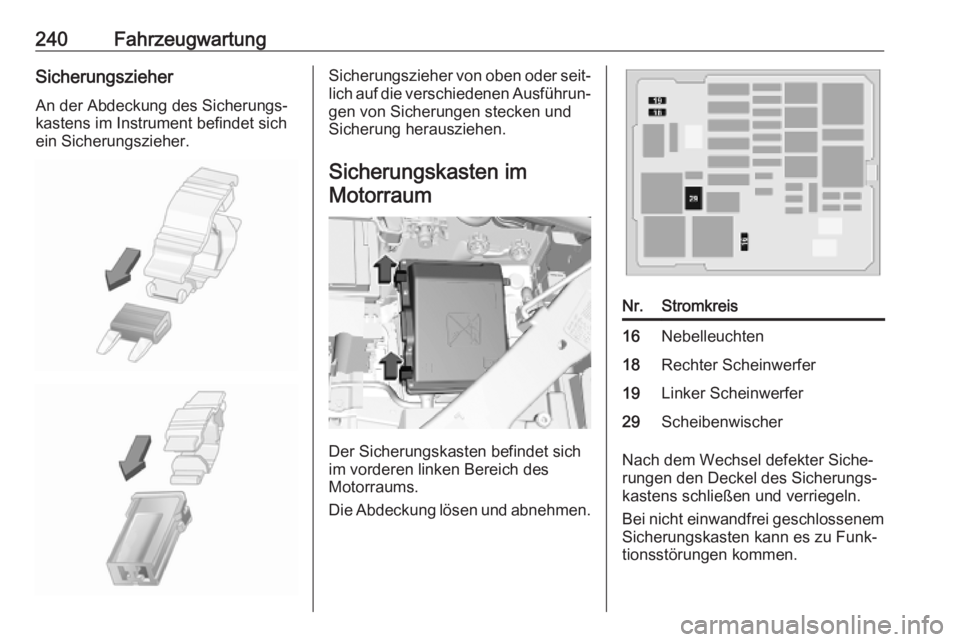

240FahrzeugwartungSicherungszieherAn der Abdeckung des Sicherungs‐kastens im Instrument befindet sichein Sicherungszieher.Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und
Sicherung herausziehen.
Sicherungskasten im Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung lösen und abnehmen.
Nr.Stromkreis16Nebelleuchten18Rechter Scheinwerfer19Linker Scheinwerfer29Scheibenwischer
Nach dem Wechsel defekter Siche‐
rungen den Deckel des Sicherungs‐
kastens schließen und verriegeln.
Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Page 243 of 295

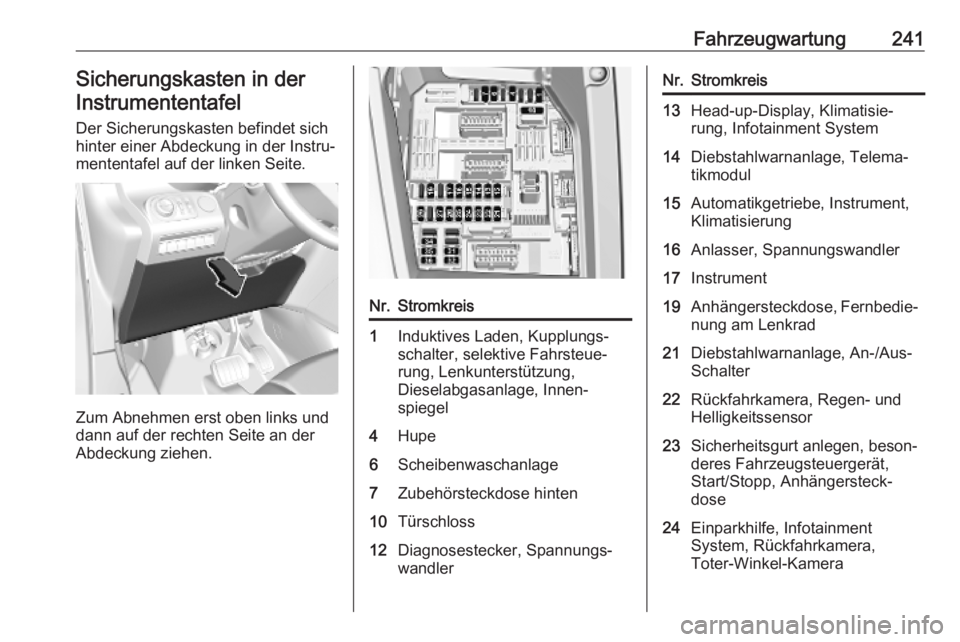

Fahrzeugwartung241Sicherungskasten in der
Instrumententafel
Der Sicherungskasten befindet sich
hinter einer Abdeckung in der Instru‐
mententafel auf der linken Seite.
Zum Abnehmen erst oben links und
dann auf der rechten Seite an der
Abdeckung ziehen.
Nr.Stromkreis1Induktives Laden, Kupplungs‐
schalter, selektive Fahrsteue‐
rung, Lenkunterstützung,
Dieselabgasanlage, Innen‐
spiegel4Hupe6Scheibenwaschanlage7Zubehörsteckdose hinten10Türschloss12Diagnosestecker, Spannungs‐
wandlerNr.Stromkreis13Head-up-Display, Klimatisie‐
rung, Infotainment System14Diebstahlwarnanlage, Telema‐
tikmodul15Automatikgetriebe, Instrument,
Klimatisierung16Anlasser, Spannungswandler17Instrument19Anhängersteckdose, Fernbedie‐ nung am Lenkrad21Diebstahlwarnanlage, An-/Aus-
Schalter22Rückfahrkamera, Regen- und
Helligkeitssensor23Sicherheitsgurt anlegen, beson‐
deres Fahrzeugsteuergerät,
Start/Stopp, Anhängersteck‐
dose24Einparkhilfe, Infotainment
System, Rückfahrkamera,
Toter-Winkel-Kamera
Page 244 of 295

242FahrzeugwartungNr.Stromkreis25Airbag26Lenkwinkelsensor27Standheizung29Infotainment System31–32Zubehörsteckdose34Einparkhilfe, Innenspiegel35Diagnosestecker, Leuchtweiten‐regulierung, Windschutzschei‐
benheizung, Klimatisierung36Innenleuchten, USB-AnschlussWagenwerkzeug

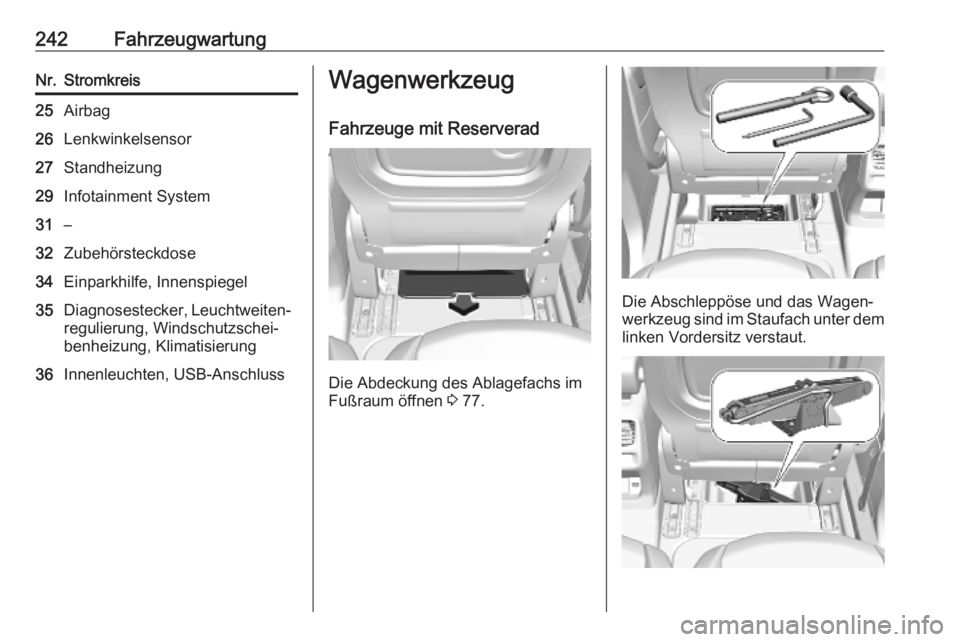

Fahrzeuge mit Reserverad
Die Abdeckung des Ablagefachs im
Fußraum öffnen 3 77.
Die Abschleppöse und das Wagen‐
werkzeug sind im Staufach unter dem linken Vordersitz verstaut.
Page 245 of 295

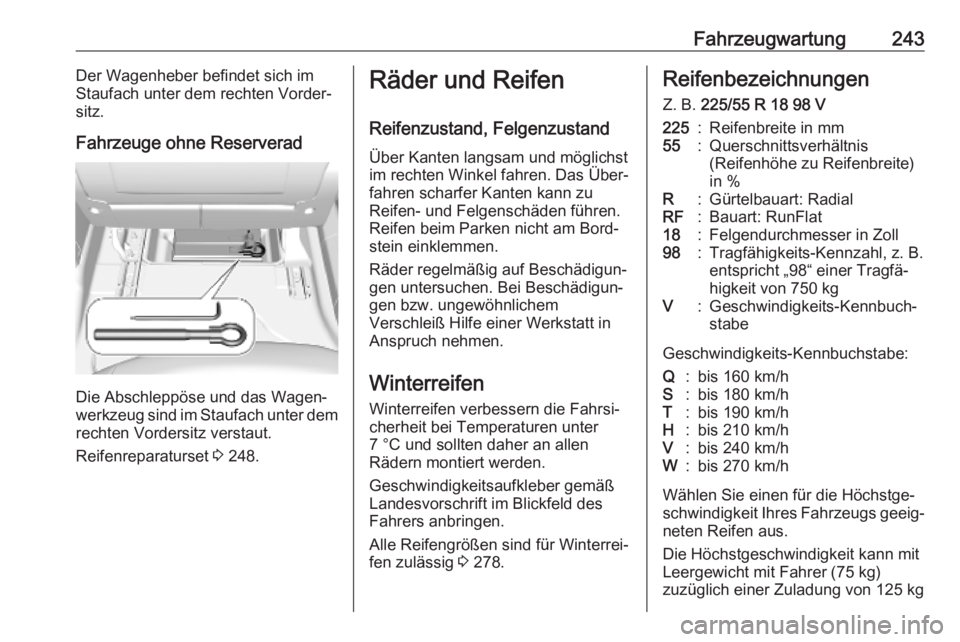

Fahrzeugwartung243Der Wagenheber befindet sich im
Staufach unter dem rechten Vorder‐
sitz.
Fahrzeuge ohne Reserverad
Die Abschleppöse und das Wagen‐
werkzeug sind im Staufach unter dem rechten Vordersitz verstaut.
Reifenreparaturset 3 248.
Räder und Reifen
Reifenzustand, Felgenzustand Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in
Anspruch nehmen.
Winterreifen
Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 278.Reifenbezeichnungen
Z. B. 225/55 R 18 98 V225:Reifenbreite in mm55:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat18:Felgendurchmesser in Zoll98:Tragfähigkeits-Kennzahl, z. B.
entspricht „98“ einer Tragfä‐
higkeit von 750 kgV:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg)
zuzüglich einer Zuladung von 125 kg
Page 246 of 295

244Fahrzeugwartungerreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden, dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil)
an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.
Reifendruck 3 278.
Das Reifendruckhinweisschild am
linken vorderen Türrahmen gibt die
Originalreifen und die entsprechen‐
den Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Reservereifen immer mit dem Reifen‐
druck für volle Belastung befüllen.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert
anhand der folgenden Schritte:
1. Motoridentifikationsnummer ermitteln. Motordaten 3 274.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die
möglichen Reifenkombinationen
3 278.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
Page 247 of 295

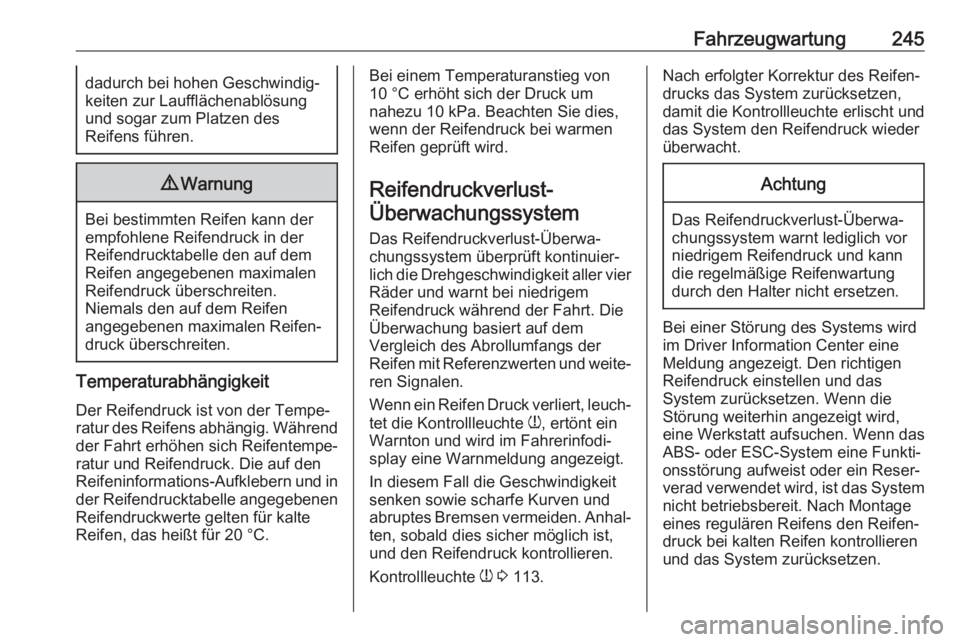

Fahrzeugwartung245dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in der Reifendrucktabelle angegebenen
Reifendruckwerte gelten für kalte
Reifen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um
nahezu 10 kPa. Beachten Sie dies,
wenn der Reifendruck bei warmen
Reifen geprüft wird.
Reifendruckverlust-Überwachungssystem
Das Reifendruckverlust-Überwa‐
chungssystem überprüft kontinuier‐
lich die Drehgeschwindigkeit aller vier
Räder und warnt bei niedrigem
Reifendruck während der Fahrt. Die
Überwachung basiert auf dem
Vergleich des Abrollumfangs der
Reifen mit Referenzwerten und weite‐
ren Signalen.
Wenn ein Reifen Druck verliert, leuch‐ tet die Kontrollleuchte w, ertönt ein
Warnton und wird im Fahrerinfodi‐ splay eine Warnmeldung angezeigt.
In diesem Fall die Geschwindigkeit senken sowie scharfe Kurven und
abruptes Bremsen vermeiden. Anhal‐
ten, sobald dies sicher möglich ist,
und den Reifendruck kontrollieren.
Kontrollleuchte w 3 113.Nach erfolgter Korrektur des Reifen‐
drucks das System zurücksetzen,
damit die Kontrollleuchte erlischt und
das System den Reifendruck wieder
überwacht.Achtung
Das Reifendruckverlust-Überwa‐
chungssystem warnt lediglich vor
niedrigem Reifendruck und kann
die regelmäßige Reifenwartung
durch den Halter nicht ersetzen.
Bei einer Störung des Systems wird
im Driver Information Center eine
Meldung angezeigt. Den richtigen
Reifendruck einstellen und das
System zurücksetzen. Wenn die
Störung weiterhin angezeigt wird,
eine Werkstatt aufsuchen. Wenn das
ABS- oder ESC-System eine Funkti‐
onsstörung aufweist oder ein Reser‐
verad verwendet wird, ist das System
nicht betriebsbereit. Nach Montage
eines regulären Reifens den Reifen‐
druck bei kalten Reifen kontrollieren
und das System zurücksetzen.
Page 248 of 295

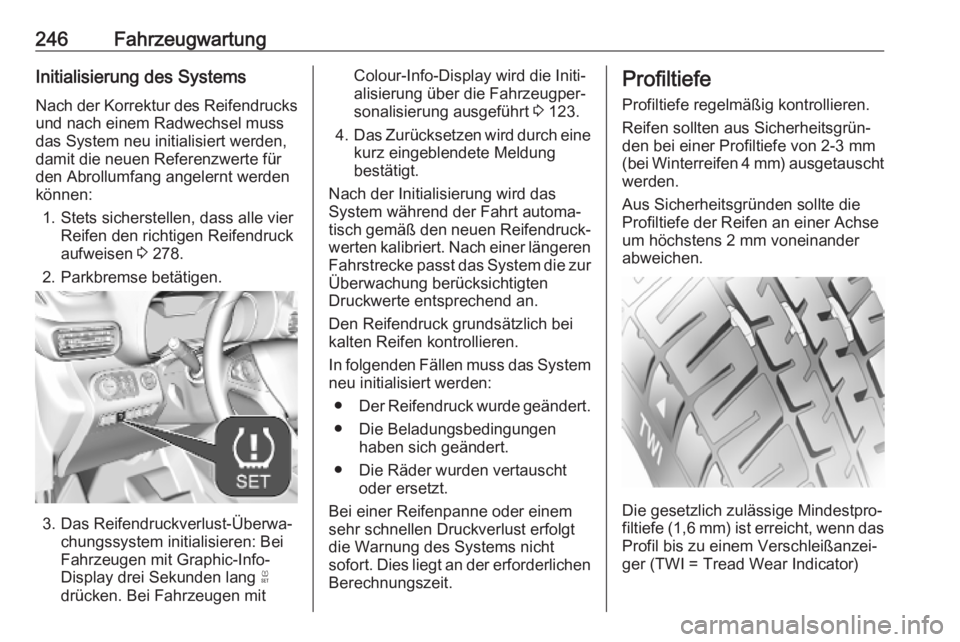

246FahrzeugwartungInitialisierung des SystemsNach der Korrektur des Reifendrucks
und nach einem Radwechsel muss
das System neu initialisiert werden,
damit die neuen Referenzwerte für
den Abrollumfang angelernt werden
können:
1. Stets sicherstellen, dass alle vier Reifen den richtigen Reifendruck
aufweisen 3 278.
2. Parkbremse betätigen.
3. Das Reifendruckverlust-Überwa‐ chungssystem initialisieren: Bei
Fahrzeugen mit Graphic-Info-
Display drei Sekunden lang F
drücken. Bei Fahrzeugen mit
Colour-Info-Display wird die Initi‐
alisierung über die Fahrzeugper‐
sonalisierung ausgeführt 3 123.
4. Das Zurücksetzen wird durch eine
kurz eingeblendete Meldung
bestätigt.
Nach der Initialisierung wird das
System während der Fahrt automa‐
tisch gemäß den neuen Reifendruck‐
werten kalibriert. Nach einer längeren
Fahrstrecke passt das System die zur Überwachung berücksichtigten
Druckwerte entsprechend an.
Den Reifendruck grundsätzlich bei
kalten Reifen kontrollieren.
In folgenden Fällen muss das System
neu initialisiert werden:
● Der Reifendruck wurde geändert.
● Die Beladungsbedingungen haben sich geändert.
● Die Räder wurden vertauscht oder ersetzt.
Bei einer Reifenpanne oder einem
sehr schnellen Druckverlust erfolgt
die Warnung des Systems nicht
sofort. Dies liegt an der erforderlichen Berechnungszeit.Profiltiefe
Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm
(bei Winterreifen 4 mm) ausgetauscht werden.
Aus Sicherheitsgründen sollte die
Profiltiefe der Reifen an einer Achse
um höchstens 2 mm voneinander
abweichen.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator)
Page 249 of 295

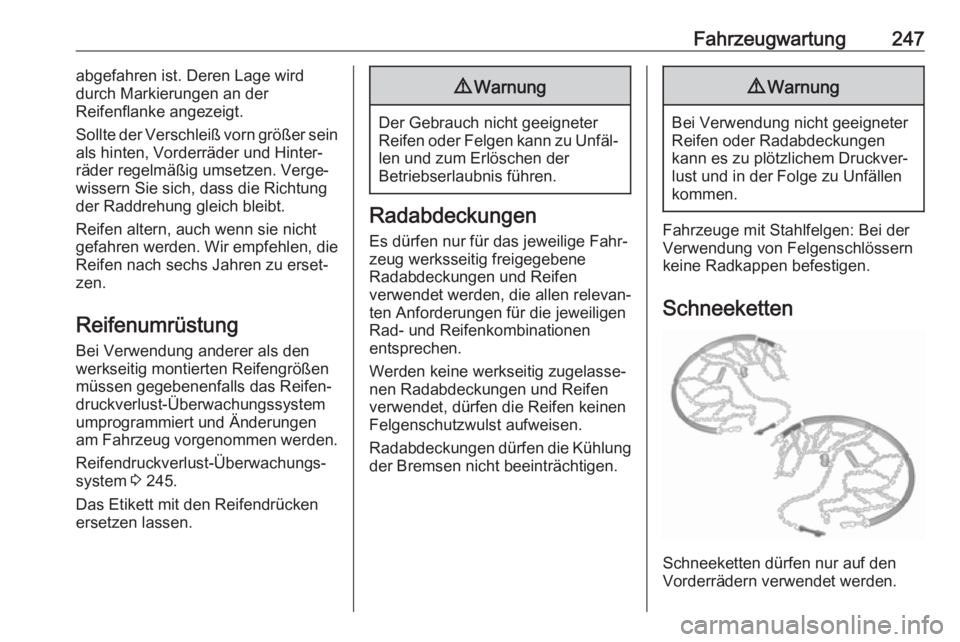

Fahrzeugwartung247abgefahren ist. Deren Lage wird
durch Markierungen an der
Reifenflanke angezeigt.
Sollte der Verschleiß vorn größer sein
als hinten, Vorderräder und Hinter‐
räder regelmäßig umsetzen. Verge‐
wissern Sie sich, dass die Richtung
der Raddrehung gleich bleibt.
Reifen altern, auch wenn sie nicht gefahren werden. Wir empfehlen, die
Reifen nach sechs Jahren zu erset‐
zen.
Reifenumrüstung
Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls das Reifen‐
druckverlust-Überwachungssystem umprogrammiert und Änderungen
am Fahrzeug vorgenommen werden.
Reifendruckverlust-Überwachungs‐
system 3 245.
Das Etikett mit den Reifendrücken
ersetzen lassen.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der
Betriebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene
Radabdeckungen und Reifen
verwendet werden, die allen relevan‐
ten Anforderungen für die jeweiligen
Rad- und Reifenkombinationen
entsprechen.
Werden keine werkseitig zugelasse‐
nen Radabdeckungen und Reifen
verwendet, dürfen die Reifen keinen
Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.
9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Fahrzeuge mit Stahlfelgen: Bei der
Verwendung von Felgenschlössern
keine Radkappen befestigen.
Schneeketten
Schneeketten dürfen nur auf den
Vorderrädern verwendet werden.
Page 250 of 295

248FahrzeugwartungImmer engmaschige Schneekettenverwenden, die an der Lauffläche und
an den Reifeninnenseiten
(einschließlich Kettenschloss) maxi‐
mal 9 mm auftragen.9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Schneeketten sind auf allen für das
Fahrzeug zulässigen Reifengrößen
erlaubt.
Notrad Auf dem Notrad ist die Verwendungvon Schneeketten nicht zulässig.
Reifenreparaturset
Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen entfernen.
Schäden am Reifen, die größer als4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem
Reifenreparaturset nicht repariert
werden.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht über einen längeren Zeit‐
raum verwenden.
Lenkung und Fahrverhalten
können beeinträchtigt werden.
Vorgehensweise bei einer Reifen‐
panne:
Parkbremse anziehen, ersten Gang
oder Rückwärtsgang bzw. P einle‐
gen.
Die Abdeckung des Ablagefachs im
Fußraum öffnen 3 77.
Das Reifenreparaturset befindet sich
im Staufach unter dem rechten
Vordersitz.
1. Dichtmittelflasche und Kompres‐ sor entnehmen.
2. Den Aufkleber mit der Geschwin‐ digkeitsbegrenzung von der
Dichtmittelflasche abziehen und
im Sichtbereich des Fahrers
anbringen.
