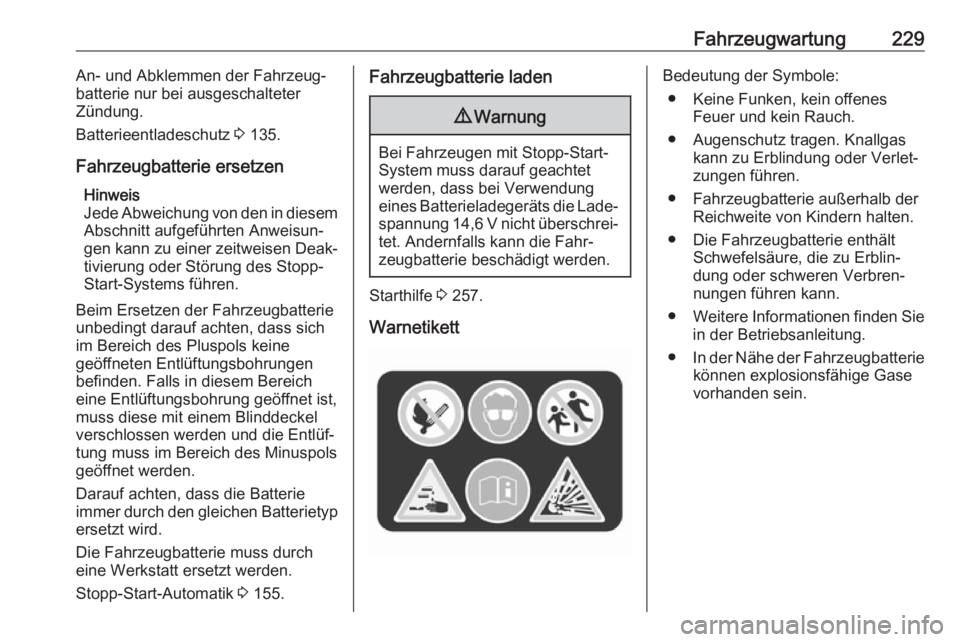

Fahrzeugwartung229An- und Abklemmen der Fahrzeug‐
batterie nur bei ausgeschalteter
Zündung.
Batterieentladeschutz 3 135.
Fahrzeugbatterie ersetzen Hinweis
Jede Abweichung von den in diesem
Abschnitt aufgeführten Anweisun‐
gen kann zu einer zeitweisen Deak‐
tivierung oder Störung des Stopp-
Start-Systems führen.
Beim Ersetzen der Fahrzeugbatterie
unbedingt darauf achten, dass sich
im Bereich des Pluspols keine
geöffneten Entlüftungsbohrungen
befinden. Falls in diesem Bereich
eine Entlüftungsbohrung geöffnet ist,
muss diese mit einem Blinddeckel
verschlossen werden und die Entlüf‐
tung muss im Bereich des Minuspols
geöffnet werden.
Darauf achten, dass die Batterie
immer durch den gleichen Batterietyp
ersetzt wird.
Die Fahrzeugbatterie muss durch
eine Werkstatt ersetzt werden.
Stopp-Start-Automatik 3 155.Fahrzeugbatterie laden9 Warnung
Bei Fahrzeugen mit Stopp-Start-
System muss darauf geachtet
werden, dass bei Verwendung
eines Batterieladegeräts die Lade‐ spannung 14,6 V nicht überschrei‐tet. Andernfalls kann die Fahr‐
zeugbatterie beschädigt werden.
Starthilfe 3 257.
Warnetikett
Bedeutung der Symbole: ● Keine Funken, kein offenes Feuer und kein Rauch.
● Augenschutz tragen. Knallgas kann zu Erblindung oder Verlet‐
zungen führen.
● Fahrzeugbatterie außerhalb der Reichweite von Kindern halten.
● Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblin‐
dung oder schweren Verbren‐
nungen führen kann.
● Weitere Informationen finden Sie
in der Betriebsanleitung.
● In der Nähe der Fahrzeugbatterie
können explosionsfähige Gase
vorhanden sein.

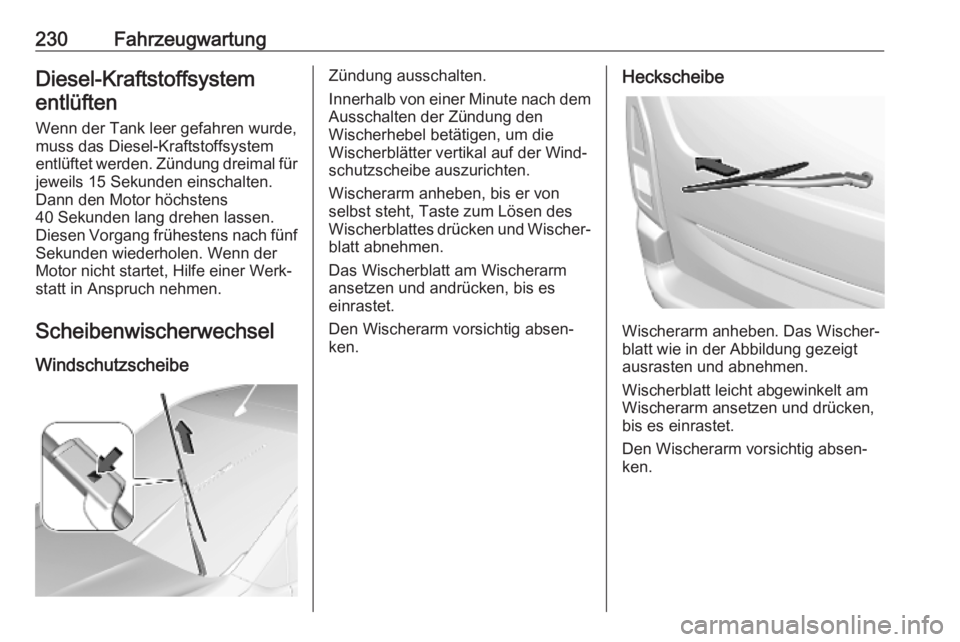

230FahrzeugwartungDiesel-Kraftstoffsystementlüften
Wenn der Tank leer gefahren wurde,muss das Diesel-Kraftstoffsystem entlüftet werden. Zündung dreimal für jeweils 15 Sekunden einschalten.
Dann den Motor höchstens
40 Sekunden lang drehen lassen.
Diesen Vorgang frühestens nach fünf
Sekunden wiederholen. Wenn der
Motor nicht startet, Hilfe einer Werk‐
statt in Anspruch nehmen.
Scheibenwischerwechsel
WindschutzscheibeZündung ausschalten.
Innerhalb von einer Minute nach dem
Ausschalten der Zündung den
Wischerhebel betätigen, um die
Wischerblätter vertikal auf der Wind‐ schutzscheibe auszurichten.
Wischerarm anheben, bis er von selbst steht, Taste zum Lösen des
Wischerblattes drücken und Wischer‐ blatt abnehmen.
Das Wischerblatt am Wischerarm
ansetzen und andrücken, bis es
einrastet.
Den Wischerarm vorsichtig absen‐
ken.Heckscheibe
Wischerarm anheben. Das Wischer‐
blatt wie in der Abbildung gezeigt
ausrasten und abnehmen.
Wischerblatt leicht abgewinkelt am
Wischerarm ansetzen und drücken,
bis es einrastet.
Den Wischerarm vorsichtig absen‐
ken.

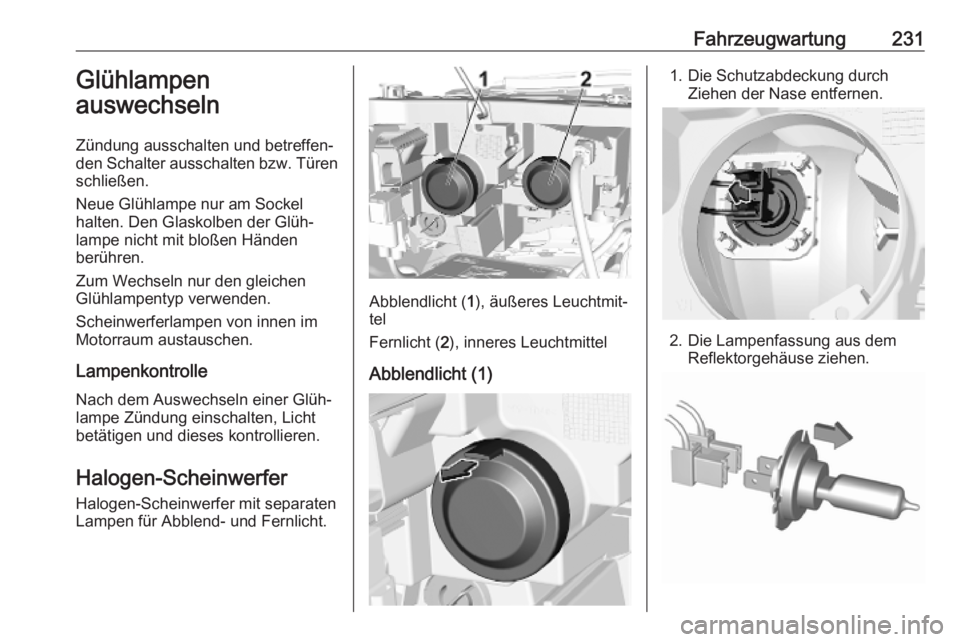

Fahrzeugwartung231Glühlampen
auswechseln
Zündung ausschalten und betreffen‐
den Schalter ausschalten bzw. Türen schließen.
Neue Glühlampe nur am Sockel
halten. Den Glaskolben der Glüh‐
lampe nicht mit bloßen Händen
berühren.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Scheinwerferlampen von innen im
Motorraum austauschen.
Lampenkontrolle Nach dem Auswechseln einer Glüh‐lampe Zündung einschalten, Licht
betätigen und dieses kontrollieren.
Halogen-Scheinwerfer Halogen-Scheinwerfer mit separaten
Lampen für Abblend- und Fernlicht.
Abblendlicht ( 1), äußeres Leuchtmit‐
tel
Fernlicht ( 2), inneres Leuchtmittel
Abblendlicht (1)
1. Die Schutzabdeckung durch Ziehen der Nase entfernen.
2. Die Lampenfassung aus demReflektorgehäuse ziehen.

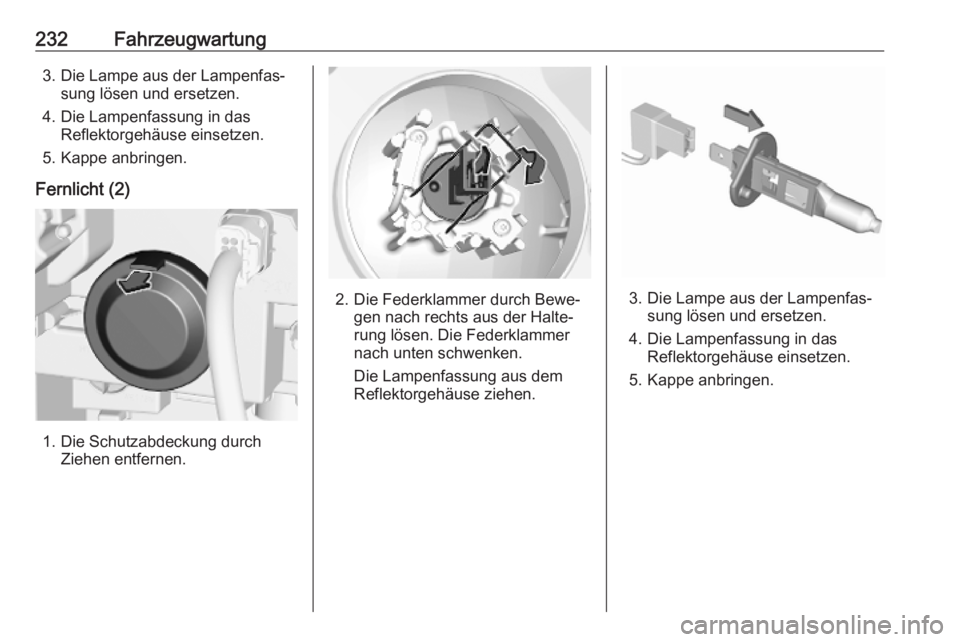

232Fahrzeugwartung3. Die Lampe aus der Lampenfas‐sung lösen und ersetzen.
4. Die Lampenfassung in das Reflektorgehäuse einsetzen.
5. Kappe anbringen.
Fernlicht (2)
1. Die Schutzabdeckung durch Ziehen entfernen.
2. Die Federklammer durch Bewe‐gen nach rechts aus der Halte‐
rung lösen. Die Federklammer
nach unten schwenken.
Die Lampenfassung aus dem
Reflektorgehäuse ziehen.3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung in das Reflektorgehäuse einsetzen.
5. Kappe anbringen.

Fahrzeugwartung233Standlicht / Tagfahrlicht mit
Glühbirnen
1. Die Leuchtmittelfassung linkshe‐ rum drehen, um sie auszurasten
und aus dem Reflektor zu entneh‐
men.
2. Lampe aus der Lampenfassung ziehen.
3. Leuchtmittel ersetzen und das neue Leuchtmittel in die Fassung
einsetzen.
4. Lampenfassung in das Schein‐ werfergehäuse einsetzen und
rechtsherum drehen.
Standlicht / Tagfahrlicht mit LEDs Defekte LED in einer Werkstatt erset‐ zen lassen.
LED-Scheinwerfer Das Tagfahrlicht wird mit LEDs betrie‐ ben, die nicht ersetzt werden können.
Die Leuchten im Fall einer Störung in einer Werkstatt reparieren lassen.
Nebelleuchten
1. Die Spitze eines Schlitzschrau‐ bendrehers mit einem Tuch umwi‐
ckeln, um den Lack zu schützen.
Den Schraubendreher in die Aussparung an der Kante der
Abdeckung stecken. Die Abde‐
ckung vorsichtig abhebeln und
lösen.

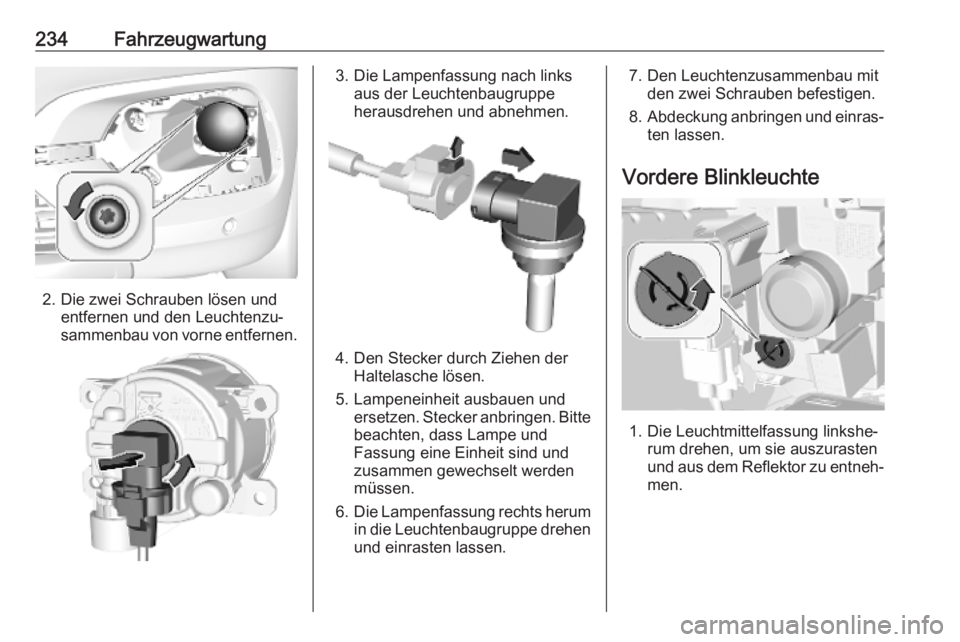

234Fahrzeugwartung
2. Die zwei Schrauben lösen undentfernen und den Leuchtenzu‐
sammenbau von vorne entfernen.
3. Die Lampenfassung nach links aus der Leuchtenbaugruppe
herausdrehen und abnehmen.
4. Den Stecker durch Ziehen der Haltelasche lösen.
5. Lampeneinheit ausbauen und ersetzen. Stecker anbringen. Bittebeachten, dass Lampe und
Fassung eine Einheit sind und
zusammen gewechselt werden
müssen.
6. Die Lampenfassung rechts herum
in die Leuchtenbaugruppe drehen und einrasten lassen.
7. Den Leuchtenzusammenbau mit den zwei Schrauben befestigen.
8. Abdeckung anbringen und einras‐
ten lassen.
Vordere Blinkleuchte
1. Die Leuchtmittelfassung linkshe‐ rum drehen, um sie auszurasten
und aus dem Reflektor zu entneh‐
men.

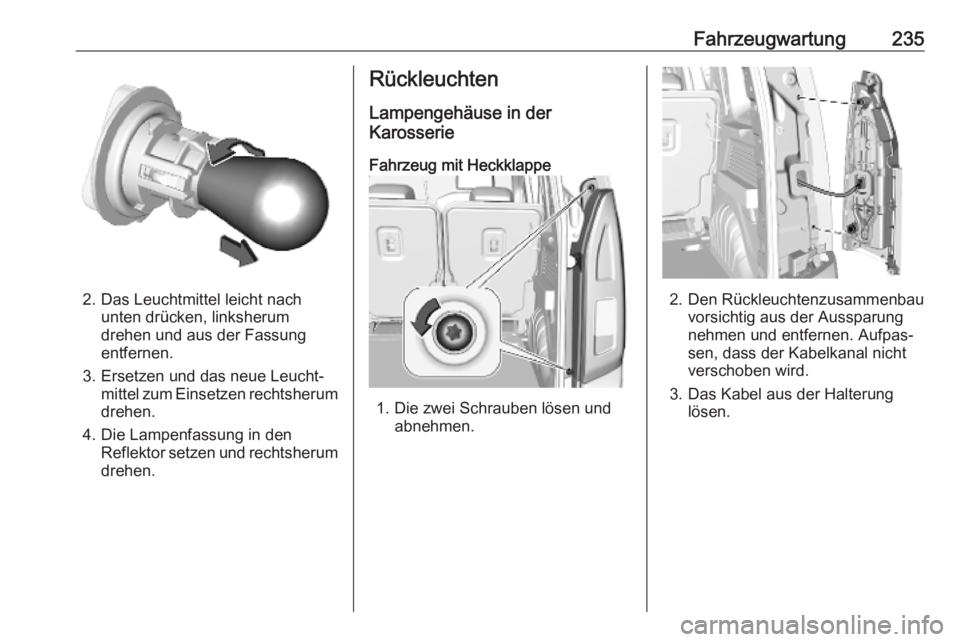

Fahrzeugwartung235
2. Das Leuchtmittel leicht nachunten drücken, linksherum
drehen und aus der Fassung
entfernen.
3. Ersetzen und das neue Leucht‐ mittel zum Einsetzen rechtsherumdrehen.
4. Die Lampenfassung in den Reflektor setzen und rechtsherum
drehen.
Rückleuchten
Lampengehäuse in der
Karosserie
Fahrzeug mit Heckklappe
1. Die zwei Schrauben lösen und abnehmen.
2. Den Rückleuchtenzusammenbauvorsichtig aus der Aussparung
nehmen und entfernen. Aufpas‐
sen, dass der Kabelkanal nicht
verschoben wird.
3. Das Kabel aus der Halterung lösen.

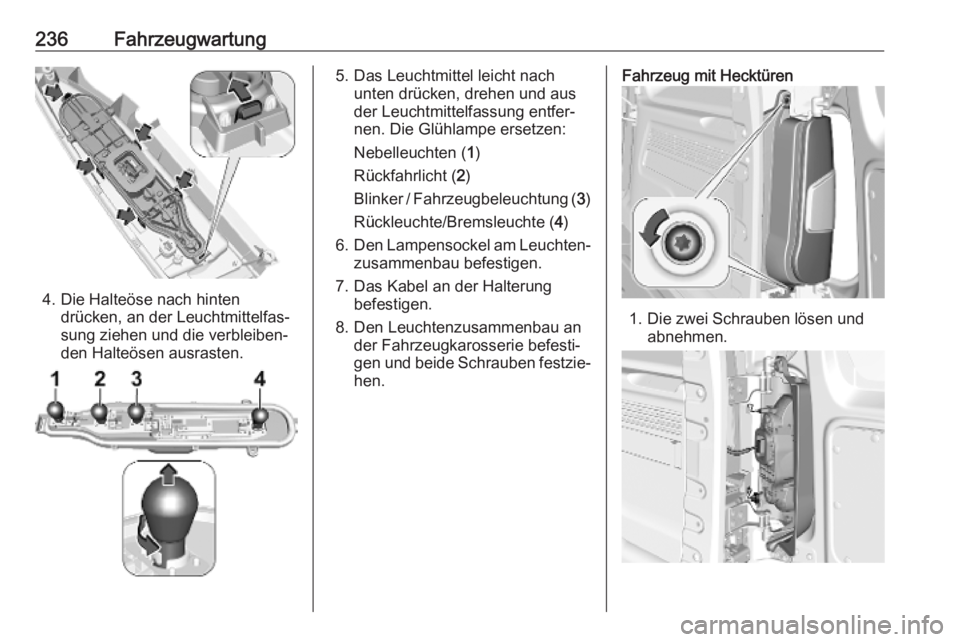

236Fahrzeugwartung
4. Die Halteöse nach hintendrücken, an der Leuchtmittelfas‐
sung ziehen und die verbleiben‐
den Halteösen ausrasten.
5. Das Leuchtmittel leicht nach unten drücken, drehen und aus
der Leuchtmittelfassung entfer‐
nen. Die Glühlampe ersetzen:
Nebelleuchten ( 1)
Rückfahrlicht ( 2)
Blinker / Fahrzeugbeleuchtung ( 3)
Rückleuchte/Bremsleuchte ( 4)
6. Den Lampensockel am Leuchten‐
zusammenbau befestigen.
7. Das Kabel an der Halterung befestigen.
8. Den Leuchtenzusammenbau an der Fahrzeugkarosserie befesti‐
gen und beide Schrauben festzie‐ hen.Fahrzeug mit Hecktüren
1. Die zwei Schrauben lösen und abnehmen.

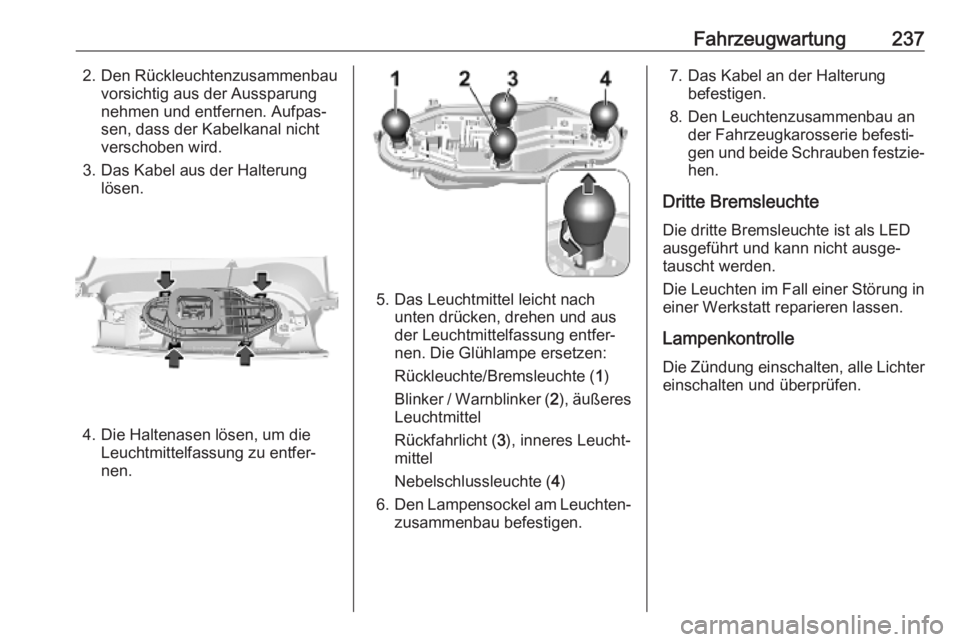

Fahrzeugwartung2372. Den Rückleuchtenzusammenbauvorsichtig aus der Aussparung
nehmen und entfernen. Aufpas‐
sen, dass der Kabelkanal nicht
verschoben wird.
3. Das Kabel aus der Halterung lösen.
4. Die Haltenasen lösen, um dieLeuchtmittelfassung zu entfer‐
nen.
5. Das Leuchtmittel leicht nach unten drücken, drehen und aus
der Leuchtmittelfassung entfer‐
nen. Die Glühlampe ersetzen:
Rückleuchte/Bremsleuchte ( 1)
Blinker / Warnblinker ( 2), äußeres
Leuchtmittel
Rückfahrlicht ( 3), inneres Leucht‐
mittel
Nebelschlussleuchte ( 4)
6. Den Lampensockel am Leuchten‐
zusammenbau befestigen.
7. Das Kabel an der Halterung befestigen.
8. Den Leuchtenzusammenbau an der Fahrzeugkarosserie befesti‐
gen und beide Schrauben festzie‐ hen.
Dritte Bremsleuchte Die dritte Bremsleuchte ist als LED
ausgeführt und kann nicht ausge‐
tauscht werden.
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.
Lampenkontrolle Die Zündung einschalten, alle Lichtereinschalten und überprüfen.

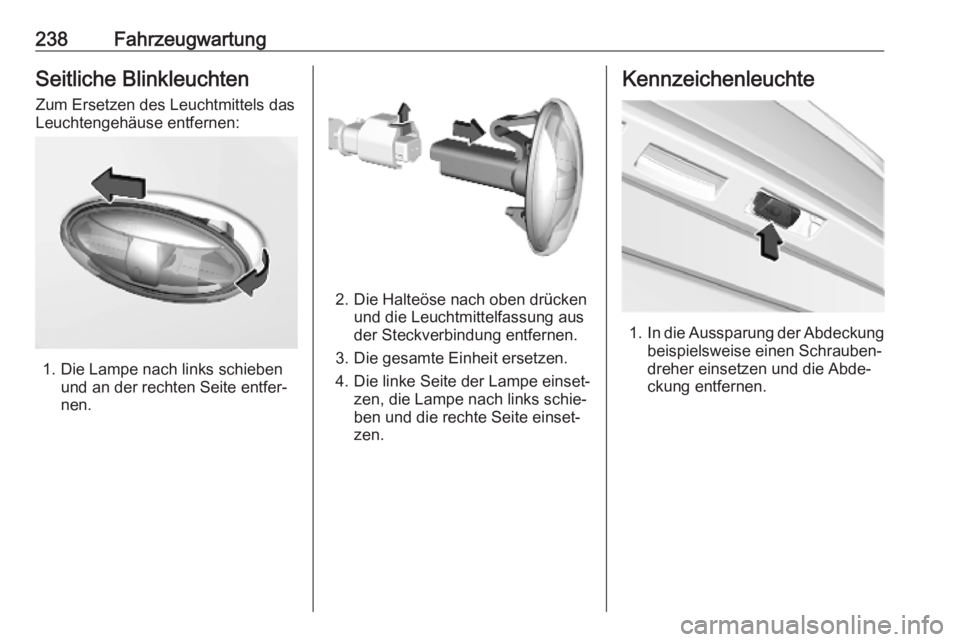

238FahrzeugwartungSeitliche BlinkleuchtenZum Ersetzen des Leuchtmittels das
Leuchtengehäuse entfernen:
1. Die Lampe nach links schieben und an der rechten Seite entfer‐
nen.
2. Die Halteöse nach oben drücken und die Leuchtmittelfassung aus
der Steckverbindung entfernen.
3. Die gesamte Einheit ersetzen.
4. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. In die Aussparung der Abdeckung
beispielsweise einen Schrauben‐
dreher einsetzen und die Abde‐
ckung entfernen.
