OPEL COMBO E 2020 Manuale di uso e manutenzione (in Italian)

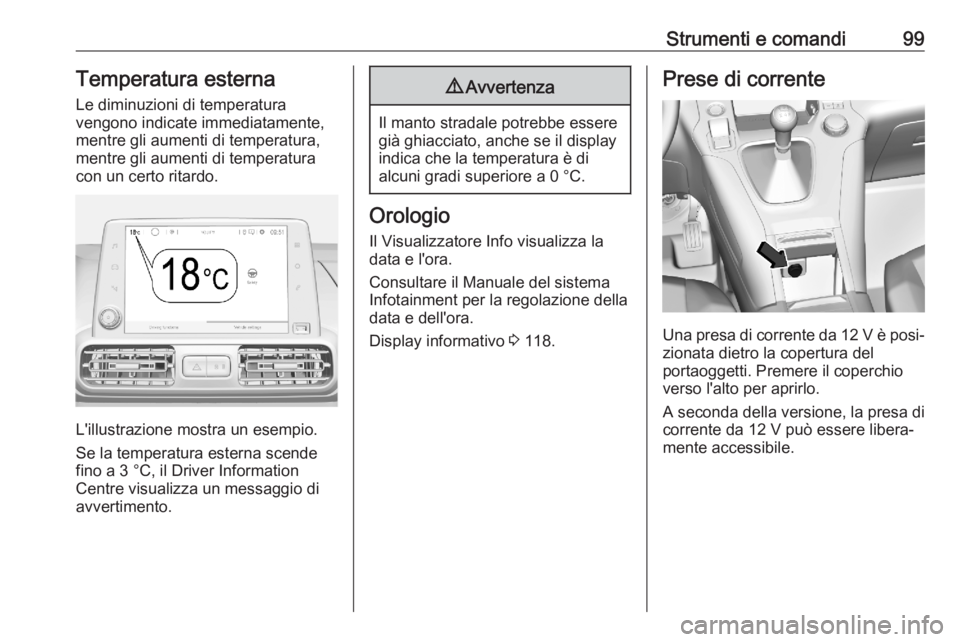

Strumenti e comandi99Temperatura esternaLe diminuzioni di temperatura
vengono indicate immediatamente, mentre gli aumenti di temperatura,
mentre gli aumenti di temperatura
con un certo ritardo.
L'illustrazione mostra un esempio.
Se la temperatura esterna scende
fino a 3 °C, il Driver Information
Centre visualizza un messaggio di avvertimento.
9 Avvertenza
Il manto stradale potrebbe essere
già ghiacciato, anche se il display
indica che la temperatura è di
alcuni gradi superiore a 0 °C.
Orologio
Il Visualizzatore Info visualizza la
data e l'ora.
Consultare il Manuale del sistema
Infotainment per la regolazione della
data e dell'ora.
Display informativo 3 118.
Prese di corrente
Una presa di corrente da 12 V è posi‐
zionata dietro la copertura del
portaoggetti. Premere il coperchio
verso l'alto per aprirlo.
A seconda della versione, la presa di
corrente da 12 V può essere libera‐
mente accessibile.

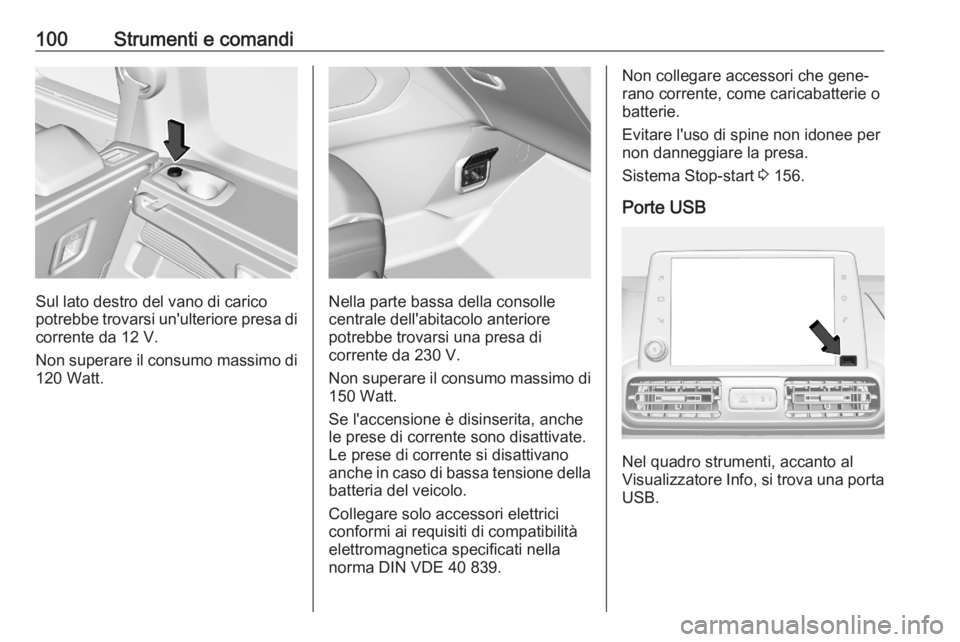

100Strumenti e comandi
Sul lato destro del vano di carico
potrebbe trovarsi un'ulteriore presa di
corrente da 12 V.
Non superare il consumo massimo di 120 Watt.Nella parte bassa della consolle
centrale dell'abitacolo anteriore
potrebbe trovarsi una presa di
corrente da 230 V.
Non superare il consumo massimo di
150 Watt.
Se l'accensione è disinserita, anche
le prese di corrente sono disattivate.
Le prese di corrente si disattivano
anche in caso di bassa tensione della
batteria del veicolo.
Collegare solo accessori elettrici conformi ai requisiti di compatibilità
elettromagnetica specificati nella
norma DIN VDE 40 839.
Non collegare accessori che gene‐
rano corrente, come caricabatterie o
batterie.
Evitare l'uso di spine non idonee per
non danneggiare la presa.
Sistema Stop-start 3 156.
Porte USB
Nel quadro strumenti, accanto al
Visualizzatore Info, si trova una porta
USB.

Strumenti e comandi101
Nel compartimento sopra al casset‐
tino portaoggetti potrebbe trovarsi
una porta USB.
Nella consolle posteriore potrebbe
trovarsi una porta USB aggiuntiva.
Le porte USB possono essere utiliz‐zate per ricaricare dispositivi esterni e
per stabilire una connessione dati con il sistema di Infotainment. Per ulteriori
informazioni, consultare il manuale
Infotainment.
Avviso
Le prese devono sempre essere
mantenute pulite e asciutte.
Carica induttiva9 Avvertenza
La carica induttiva può influenzare
il funzionamento di pace-maker o
altri dispositivi medici. Se possi‐
bile, richiedere il parere di un
medico prima di utilizzare il dispo‐
sitivo di carica induttivo.
9 Avvertenza
Rimuovere tutti gli oggetti metallici
dal dispositivo di carica prima di
caricare i dispositivi mobili, poiché questi oggetti potrebbero scal‐
darsi parecchio.
Il dispositivo portatile da caricare
deve essere compatibile con lo stan‐
dard Qi o dotato di una custodia
compatibile. L'area di carica è indi‐
cata dal simbolo Qi.
Per caricare un dispositivo, è neces‐
sario accendere il quadro.

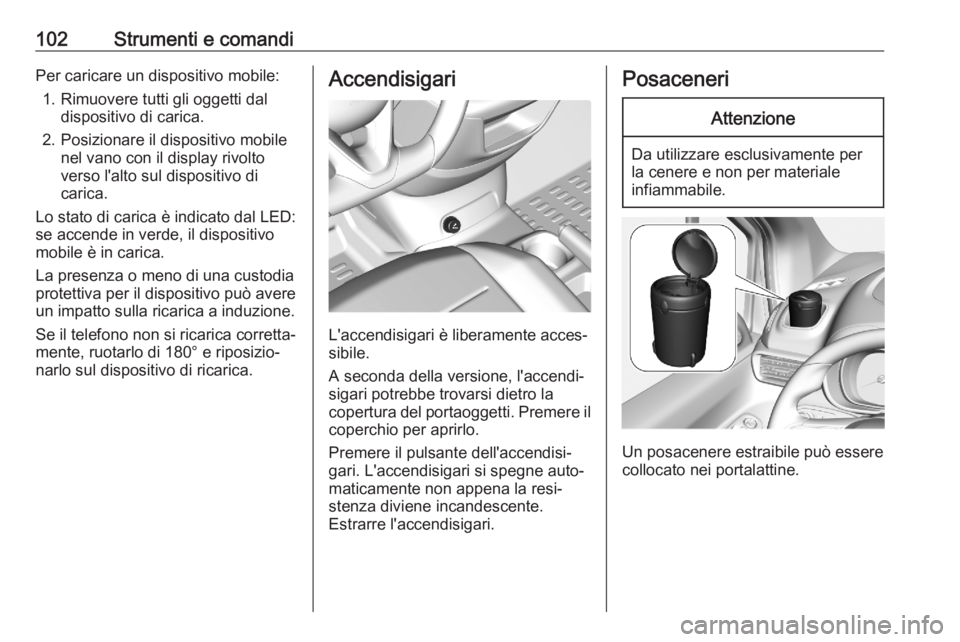

102Strumenti e comandiPer caricare un dispositivo mobile:1. Rimuovere tutti gli oggetti dal dispositivo di carica.
2. Posizionare il dispositivo mobile nel vano con il display rivolto
verso l'alto sul dispositivo di
carica.
Lo stato di carica è indicato dal LED:
se accende in verde, il dispositivo
mobile è in carica.
La presenza o meno di una custodia
protettiva per il dispositivo può avere un impatto sulla ricarica a induzione.
Se il telefono non si ricarica corretta‐
mente, ruotarlo di 180° e riposizio‐
narlo sul dispositivo di ricarica.Accendisigari
L'accendisigari è liberamente acces‐
sibile.
A seconda della versione, l'accendi‐
sigari potrebbe trovarsi dietro la
copertura del portaoggetti. Premere il coperchio per aprirlo.
Premere il pulsante dell'accendisi‐
gari. L'accendisigari si spegne auto‐
maticamente non appena la resi‐
stenza diviene incandescente.
Estrarre l'accendisigari.
PosaceneriAttenzione
Da utilizzare esclusivamente per
la cenere e non per materiale
infiammabile.
Un posacenere estraibile può essere
collocato nei portalattine.

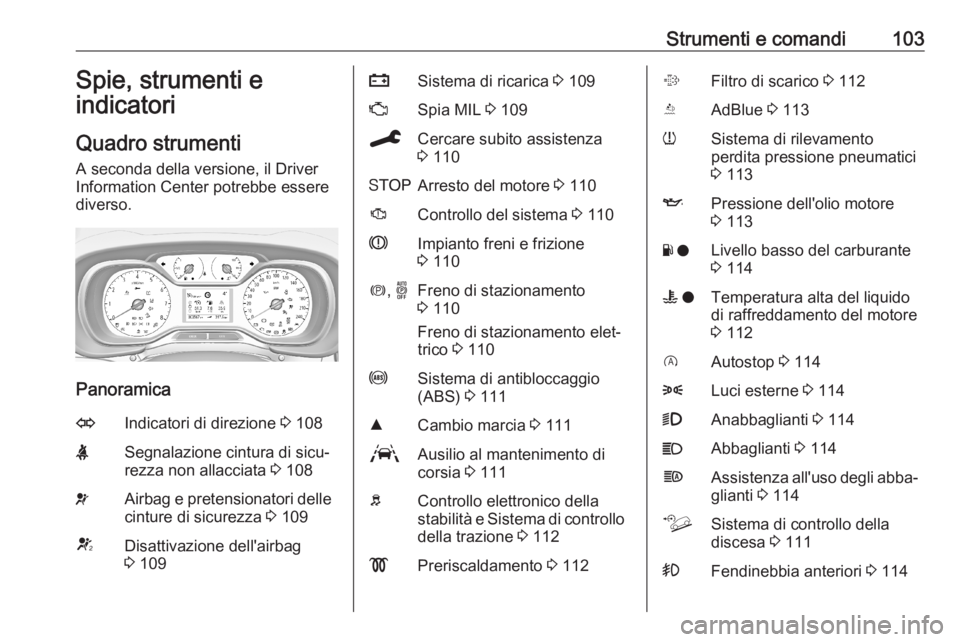

Strumenti e comandi103Spie, strumenti e
indicatori
Quadro strumenti
A seconda della versione, il Driver
Information Center potrebbe essere
diverso.
Panoramica
OIndicatori di direzione 3 108XSegnalazione cintura di sicu‐
rezza non allacciata 3 108vAirbag e pretensionatori delle
cinture di sicurezza 3 109VDisattivazione dell'airbag
3 109pSistema di ricarica 3 109ZSpia MIL 3 109CCercare subito assistenza
3 110YArresto del motore 3 110JControllo del sistema 3 110RImpianto freni e frizione
3 110m , oFreno di stazionamento
3 110
Freno di stazionamento elet‐
trico 3 110uSistema di antibloccaggio
(ABS) 3 111RCambio marcia 3 111LAusilio al mantenimento di
corsia 3 111bControllo elettronico della
stabilità e Sistema di controllo
della trazione 3 112!Preriscaldamento 3 112%Filtro di scarico 3 112YAdBlue 3 113wSistema di rilevamento
perdita pressione pneumatici
3 113IPressione dell'olio motore
3 113Y oLivello basso del carburante
3 114W oTemperatura alta del liquido
di raffreddamento del motore
3 112DAutostop 3 1148Luci esterne 3 1149Anabbaglianti 3 114CAbbaglianti 3 114fAssistenza all'uso degli abba‐
glianti 3 114òSistema di controllo della
discesa 3 111>Fendinebbia anteriori 3 114

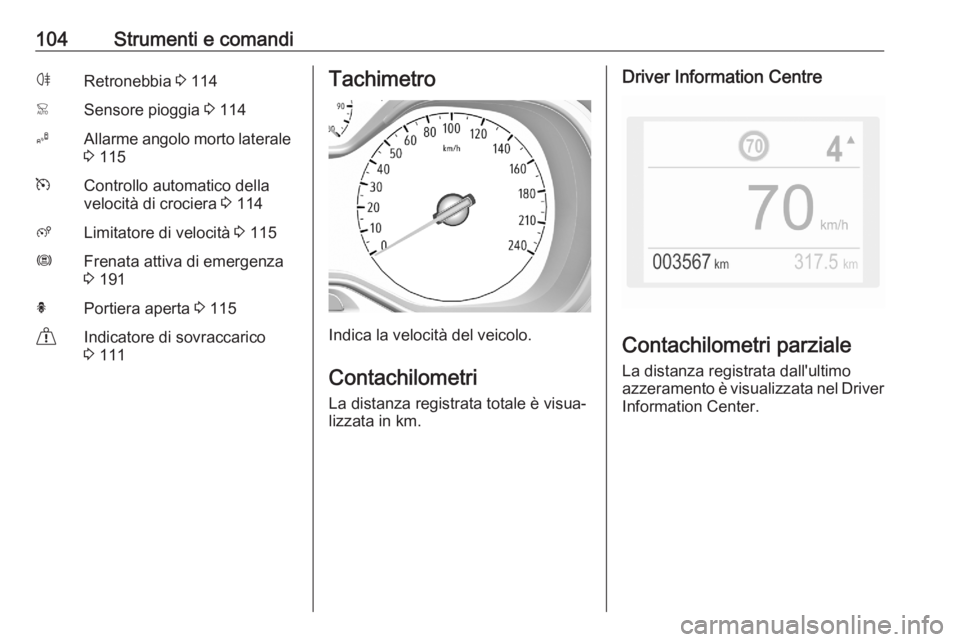

104Strumenti e comandiøRetronebbia 3 114 3 115mControllo automatico della
velocità di crociera 3 114ßLimitatore di velocità 3 115ØFrenata attiva di emergenza
3 191hPortiera aperta 3 115&Indicatore di sovraccarico
3 111Tachimetro
Indica la velocità del veicolo.
Contachilometri La distanza registrata totale è visua‐
lizzata in km.
Driver Information Centre
Contachilometri parziale
La distanza registrata dall'ultimo
azzeramento è visualizzata nel Driver
Information Center.

Strumenti e comandi105

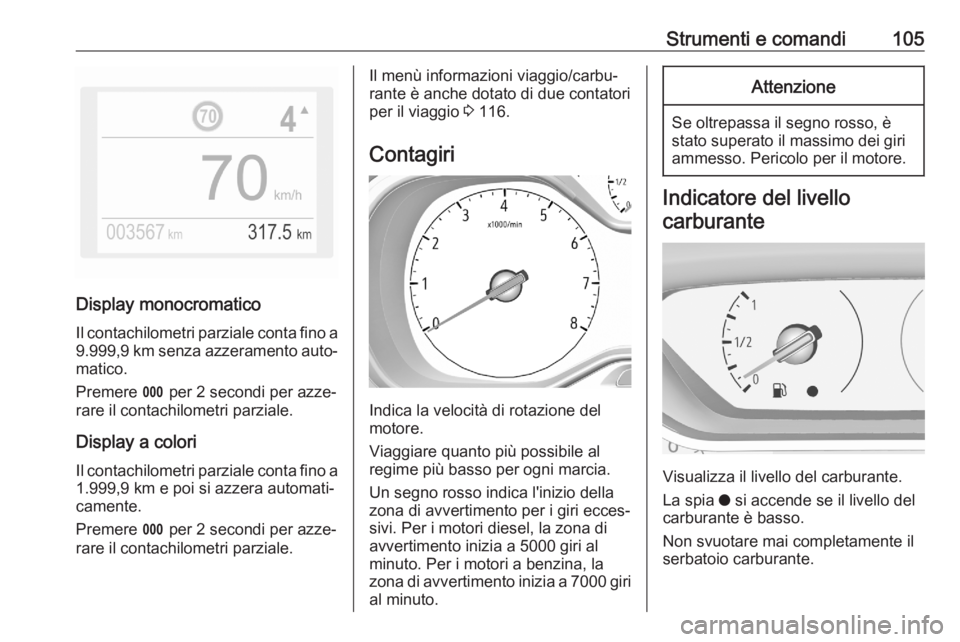

Display monocromatico
Il contachilometri parziale conta fino a
9.999,9 km senza azzeramento auto‐ matico.
Premere L per 2 secondi per azze‐
rare il contachilometri parziale.
Display a colori Il contachilometri parziale conta fino a
1.999,9 km e poi si azzera automati‐
camente.
Premere L per 2 secondi per azze‐
rare il contachilometri parziale.
Il menù informazioni viaggio/carbu‐
rante è anche dotato di due contatori
per il viaggio 3 116.
Contagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia.
Un segno rosso indica l'inizio della
zona di avvertimento per i giri ecces‐
sivi. Per i motori diesel, la zona di
avvertimento inizia a 5000 giri al
minuto. Per i motori a benzina, la
zona di avvertimento inizia a 7000 giri al minuto.
Attenzione
Se oltrepassa il segno rosso, è
stato superato il massimo dei giri
ammesso. Pericolo per il motore.
Indicatore del livello
carburante
Visualizza il livello del carburante.
La spia o si accende se il livello del
carburante è basso.
Non svuotare mai completamente il serbatoio carburante.

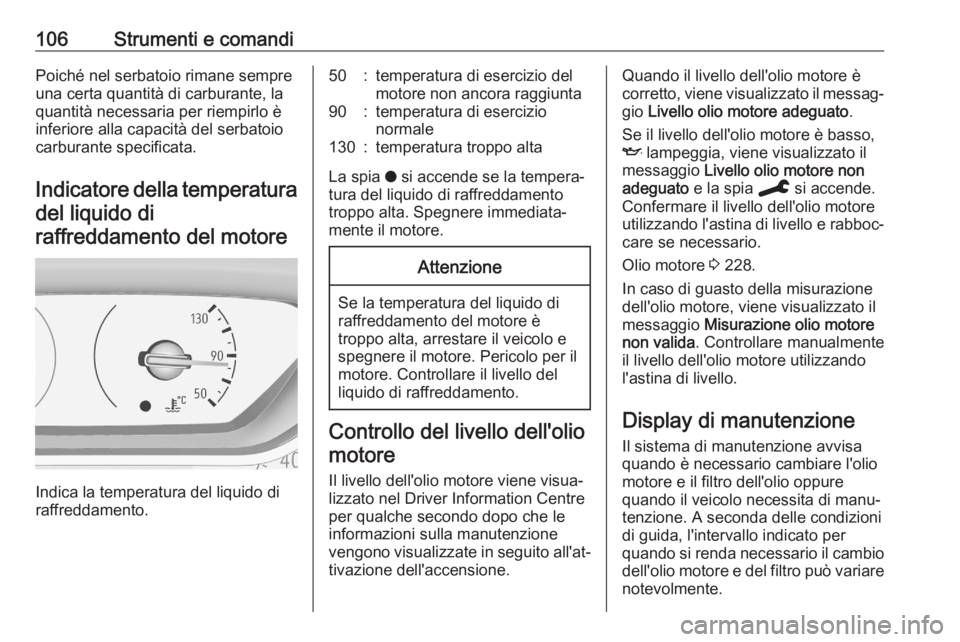

106Strumenti e comandiPoiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio carburante specificata.
Indicatore della temperatura del liquido di
raffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
50:temperatura di esercizio del
motore non ancora raggiunta90:temperatura di esercizio
normale130:temperatura troppo alta
La spia o si accende se la tempera‐
tura del liquido di raffreddamento
troppo alta. Spegnere immediata‐
mente il motore.
Attenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Controllo del livello dell'olio
motore
Il livello dell'olio motore viene visua‐
lizzato nel Driver Information Centre
per qualche secondo dopo che le
informazioni sulla manutenzione
vengono visualizzate in seguito all'at‐ tivazione dell'accensione.
Quando il livello dell'olio motore è
corretto, viene visualizzato il messag‐ gio Livello olio motore adeguato .
Se il livello dell'olio motore è basso, I lampeggia, viene visualizzato il
messaggio Livello olio motore non
adeguato e la spia C si accende.
Confermare il livello dell'olio motore
utilizzando l'astina di livello e rabboc‐ care se necessario.
Olio motore 3 228.
In caso di guasto della misurazione
dell'olio motore, viene visualizzato il
messaggio Misurazione olio motore
non valida . Controllare manualmente
il livello dell'olio motore utilizzando
l'astina di livello.
Display di manutenzione
Il sistema di manutenzione avvisa
quando è necessario cambiare l'olio
motore e il filtro dell'olio oppure
quando il veicolo necessita di manu‐
tenzione. A seconda delle condizioni
di guida, l'intervallo indicato per
quando si renda necessario il cambio dell'olio motore e del filtro può variare
notevolmente.

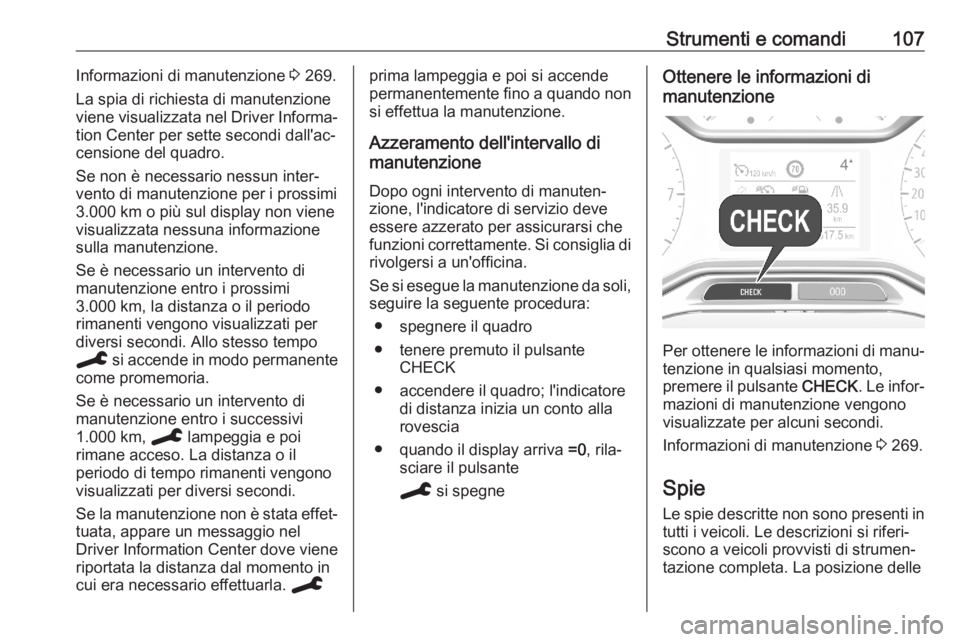

Strumenti e comandi107Informazioni di manutenzione 3 269.
La spia di richiesta di manutenzione
viene visualizzata nel Driver Informa‐
tion Center per sette secondi dall'ac‐
censione del quadro.
Se non è necessario nessun inter‐
vento di manutenzione per i prossimi
3.000 km o più sul display non viene
visualizzata nessuna informazione
sulla manutenzione.
Se è necessario un intervento di
manutenzione entro i prossimi
3.000 km, la distanza o il periodo
rimanenti vengono visualizzati per
diversi secondi. Allo stesso tempo
C si accende in modo permanente
come promemoria.
Se è necessario un intervento di
manutenzione entro i successivi
1.000 km, C lampeggia e poi
rimane acceso. La distanza o il
periodo di tempo rimanenti vengono
visualizzati per diversi secondi.
Se la manutenzione non è stata effet‐
tuata, appare un messaggio nel
Driver Information Center dove viene
riportata la distanza dal momento in
cui era necessario effettuarla. Cprima lampeggia e poi si accende
permanentemente fino a quando non
si effettua la manutenzione.
Azzeramento dell'intervallo di
manutenzione
Dopo ogni intervento di manuten‐
zione, l'indicatore di servizio deve
essere azzerato per assicurarsi che
funzioni correttamente. Si consiglia di
rivolgersi a un'officina.
Se si esegue la manutenzione da soli,
seguire la seguente procedura:
● spegnere il quadro
● tenere premuto il pulsante CHECK
● accendere il quadro; l'indicatore di distanza inizia un conto alla
rovescia
● quando il display arriva =0, rila‐
sciare il pulsante
C si spegneOttenere le informazioni di
manutenzione
Per ottenere le informazioni di manu‐
tenzione in qualsiasi momento,
premere il pulsante CHECK. Le infor‐
mazioni di manutenzione vengono
visualizzate per alcuni secondi.
Informazioni di manutenzione 3 269.
Spie Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle

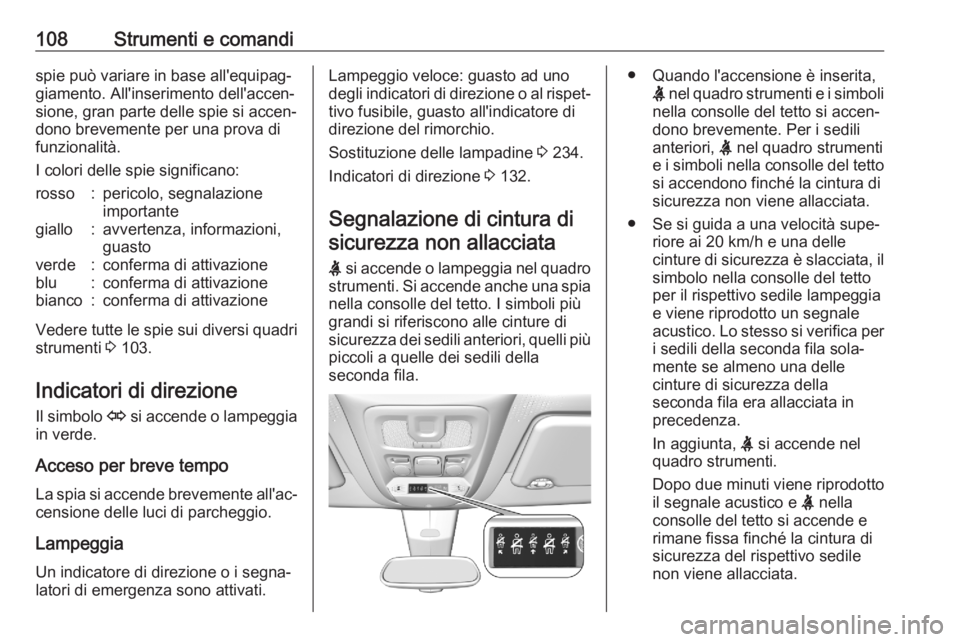

108Strumenti e comandispie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione
Vedere tutte le spie sui diversi quadri
strumenti 3 103.
Indicatori di direzione Il simbolo O si accende o lampeggia
in verde.
Acceso per breve tempo
La spia si accende brevemente all'ac‐ censione delle luci di parcheggio.
Lampeggia
Un indicatore di direzione o i segna‐ latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno
degli indicatori di direzione o al rispet‐
tivo fusibile, guasto all'indicatore di
direzione del rimorchio.
Sostituzione delle lampadine 3 234.
Indicatori di direzione 3 132.
Segnalazione di cintura di
sicurezza non allacciata
X si accende o lampeggia nel quadro
strumenti. Si accende anche una spia
nella consolle del tetto. I simboli più
grandi si riferiscono alle cinture di sicurezza dei sedili anteriori, quelli più piccoli a quelle dei sedili della
seconda fila.● Quando l'accensione è inserita,
X nel quadro strumenti e i simboli
nella consolle del tetto si accen‐ dono brevemente. Per i sedili
anteriori, X nel quadro strumenti
e i simboli nella consolle del tetto si accendono finché la cintura di
sicurezza non viene allacciata.
● Se si guida a una velocità supe‐ riore ai 20 km/h e una delle
cinture di sicurezza è slacciata, il simbolo nella consolle del tetto
per il rispettivo sedile lampeggia
e viene riprodotto un segnale
acustico. Lo stesso si verifica per
i sedili della seconda fila sola‐
mente se almeno una delle
cinture di sicurezza della
seconda fila era allacciata in precedenza.
In aggiunta, X si accende nel
quadro strumenti.
Dopo due minuti viene riprodotto
il segnale acustico e X nella
consolle del tetto si accende e
rimane fissa finché la cintura di
sicurezza del rispettivo sedile
non viene allacciata.
