OPEL COMBO E 2020 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2020, Model line: COMBO E, Model: OPEL COMBO E 2020Pages: 299, PDF Dimensioni: 28.96 MB

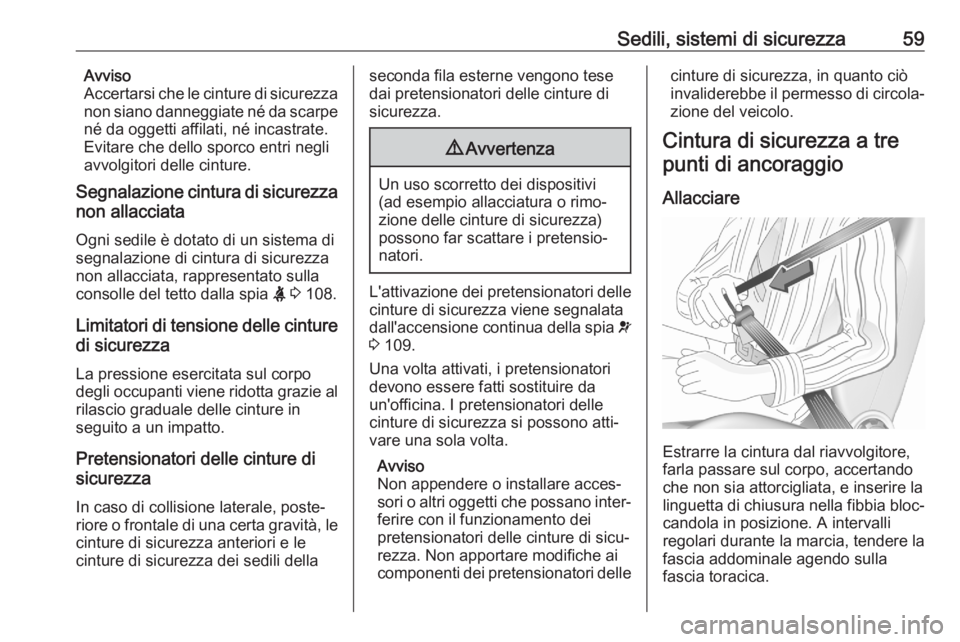

Page 61 of 299

Sedili, sistemi di sicurezza59Avviso
Accertarsi che le cinture di sicurezza
non siano danneggiate né da scarpe né da oggetti affilati, né incastrate.
Evitare che dello sporco entri negli
avvolgitori delle cinture.
Segnalazione cintura di sicurezza
non allacciata
Ogni sedile è dotato di un sistema di
segnalazione di cintura di sicurezza
non allacciata, rappresentato sulla
consolle del tetto dalla spia X 3 108.
Limitatori di tensione delle cinture di sicurezza
La pressione esercitata sul corpo degli occupanti viene ridotta grazie al rilascio graduale delle cinture in
seguito a un impatto.
Pretensionatori delle cinture di
sicurezza
In caso di collisione laterale, poste‐
riore o frontale di una certa gravità, le cinture di sicurezza anteriori e le
cinture di sicurezza dei sedili dellaseconda fila esterne vengono tese
dai pretensionatori delle cinture di
sicurezza.9 Avvertenza
Un uso scorretto dei dispositivi
(ad esempio allacciatura o rimo‐
zione delle cinture di sicurezza)
possono far scattare i pretensio‐
natori.
L'attivazione dei pretensionatori delle cinture di sicurezza viene segnalata
dall'accensione continua della spia v
3 109.
Una volta attivati, i pretensionatori
devono essere fatti sostituire da
un'officina. I pretensionatori delle
cinture di sicurezza si possono atti‐
vare una sola volta.
Avviso
Non appendere o installare acces‐
sori o altri oggetti che possano inter‐
ferire con il funzionamento dei
pretensionatori delle cinture di sicu‐
rezza. Non apportare modifiche ai
componenti dei pretensionatori delle
cinture di sicurezza, in quanto ciò
invaliderebbe il permesso di circola‐
zione del veicolo.
Cintura di sicurezza a tre
punti di ancoraggio
Allacciare
Estrarre la cintura dal riavvolgitore,
farla passare sul corpo, accertando
che non sia attorcigliata, e inserire la
linguetta di chiusura nella fibbia bloc‐
candola in posizione. A intervalli
regolari durante la marcia, tendere la
fascia addominale agendo sulla
fascia toracica.

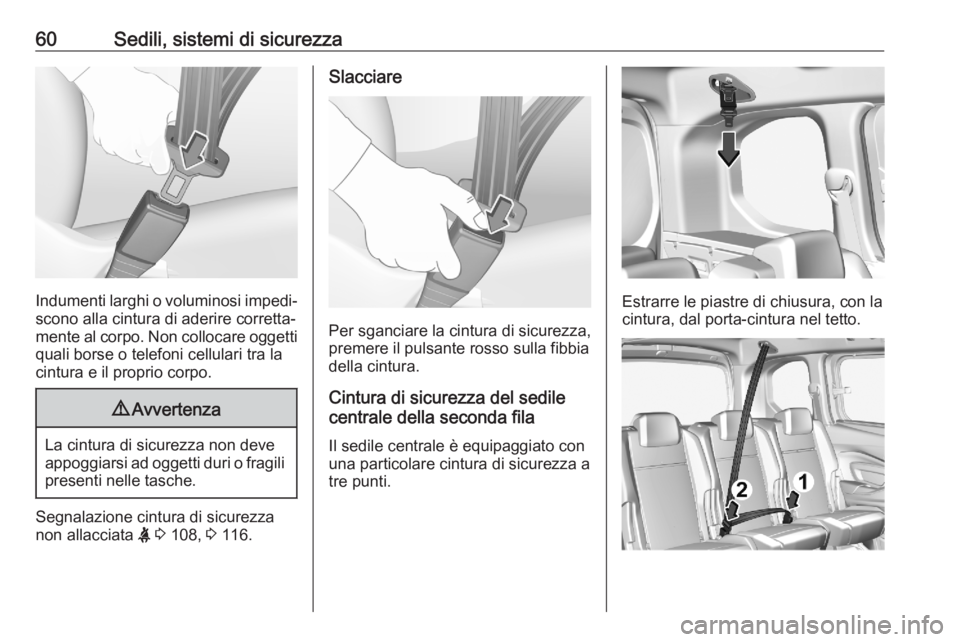

Page 62 of 299

60Sedili, sistemi di sicurezza
Indumenti larghi o voluminosi impedi‐scono alla cintura di aderire corretta‐
mente al corpo. Non collocare oggetti
quali borse o telefoni cellulari tra la
cintura e il proprio corpo.
9 Avvertenza
La cintura di sicurezza non deve
appoggiarsi ad oggetti duri o fragili presenti nelle tasche.
Segnalazione cintura di sicurezza
non allacciata X 3 108, 3 116.
Slacciare
Per sganciare la cintura di sicurezza,
premere il pulsante rosso sulla fibbia
della cintura.
Cintura di sicurezza del sedile
centrale della seconda fila
Il sedile centrale è equipaggiato con
una particolare cintura di sicurezza a
tre punti.
Estrarre le piastre di chiusura, con la
cintura, dal porta-cintura nel tetto.
Page 63 of 299

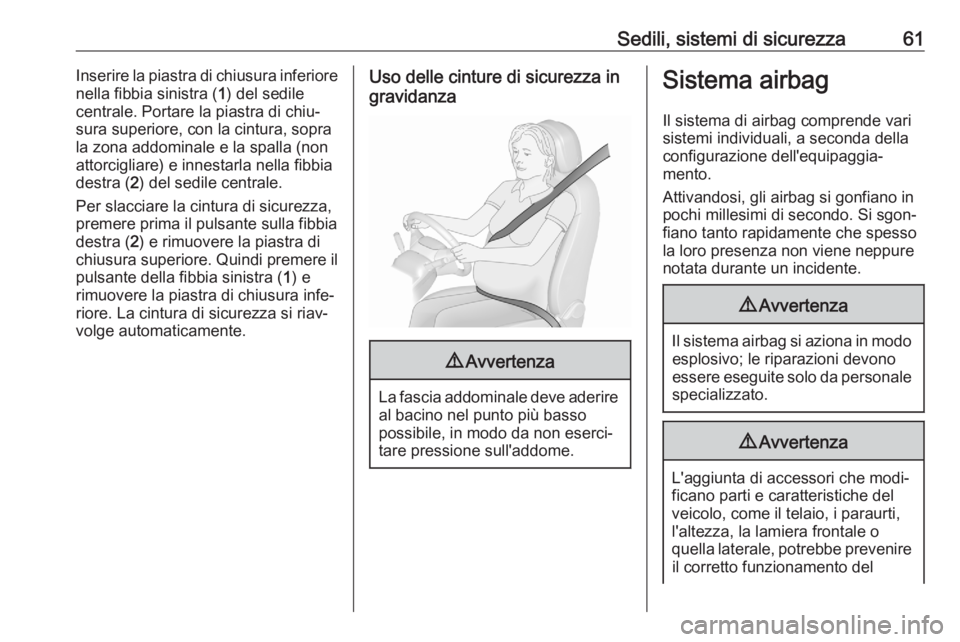

Sedili, sistemi di sicurezza61Inserire la piastra di chiusura inferiore
nella fibbia sinistra ( 1) del sedile
centrale. Portare la piastra di chiu‐
sura superiore, con la cintura, sopra
la zona addominale e la spalla (non
attorcigliare) e innestarla nella fibbia
destra ( 2) del sedile centrale.
Per slacciare la cintura di sicurezza,
premere prima il pulsante sulla fibbia
destra ( 2) e rimuovere la piastra di
chiusura superiore. Quindi premere il pulsante della fibbia sinistra ( 1) e
rimuovere la piastra di chiusura infe‐ riore. La cintura di sicurezza si riav‐
volge automaticamente.Uso delle cinture di sicurezza in
gravidanza9 Avvertenza
La fascia addominale deve aderire
al bacino nel punto più basso
possibile, in modo da non eserci‐
tare pressione sull'addome.
Sistema airbag
Il sistema di airbag comprende vari
sistemi individuali, a seconda della
configurazione dell'equipaggia‐
mento.
Attivandosi, gli airbag si gonfiano in
pochi millesimi di secondo. Si sgon‐ fiano tanto rapidamente che spesso
la loro presenza non viene neppure
notata durante un incidente.9 Avvertenza
Il sistema airbag si aziona in modo
esplosivo; le riparazioni devono
essere eseguite solo da personale specializzato.
9 Avvertenza
L'aggiunta di accessori che modi‐
ficano parti e caratteristiche del
veicolo, come il telaio, i paraurti,
l'altezza, la lamiera frontale o
quella laterale, potrebbe prevenire il corretto funzionamento del

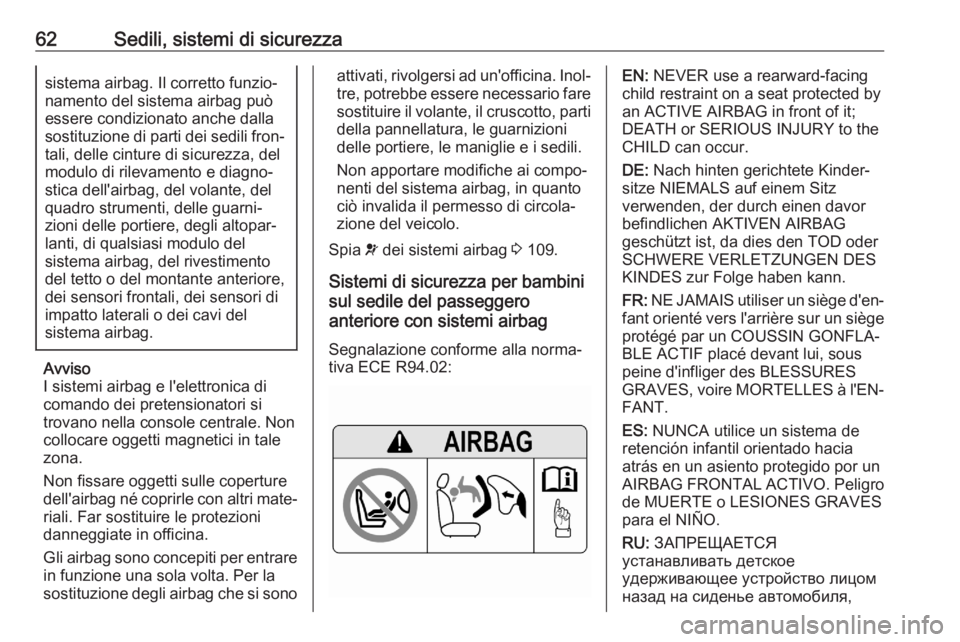

Page 64 of 299

62Sedili, sistemi di sicurezzasistema airbag. Il corretto funzio‐
namento del sistema airbag può
essere condizionato anche dalla
sostituzione di parti dei sedili fron‐ tali, delle cinture di sicurezza, del
modulo di rilevamento e diagno‐
stica dell'airbag, del volante, del
quadro strumenti, delle guarni‐
zioni delle portiere, degli altopar‐
lanti, di qualsiasi modulo del
sistema airbag, del rivestimento del tetto o del montante anteriore,
dei sensori frontali, dei sensori di
impatto laterali o dei cavi del
sistema airbag.
Avviso
I sistemi airbag e l'elettronica di
comando dei pretensionatori si
trovano nella console centrale. Non
collocare oggetti magnetici in tale
zona.
Non fissare oggetti sulle coperture
dell'airbag né coprirle con altri mate‐
riali. Far sostituire le protezioni
danneggiate in officina.
Gli airbag sono concepiti per entrare in funzione una sola volta. Per la
sostituzione degli airbag che si sono
attivati, rivolgersi ad un'officina. Inol‐ tre, potrebbe essere necessario fare
sostituire il volante, il cruscotto, parti
della pannellatura, le guarnizioni
delle portiere, le maniglie e i sedili.
Non apportare modifiche ai compo‐
nenti del sistema airbag, in quanto
ciò invalida il permesso di circola‐
zione del veicolo.
Spia v dei sistemi airbag 3 109.
Sistemi di sicurezza per bambini
sul sedile del passeggero
anteriore con sistemi airbag
Segnalazione conforme alla norma‐
tiva ECE R94.02:EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONFLA‐
BLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐ FANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,

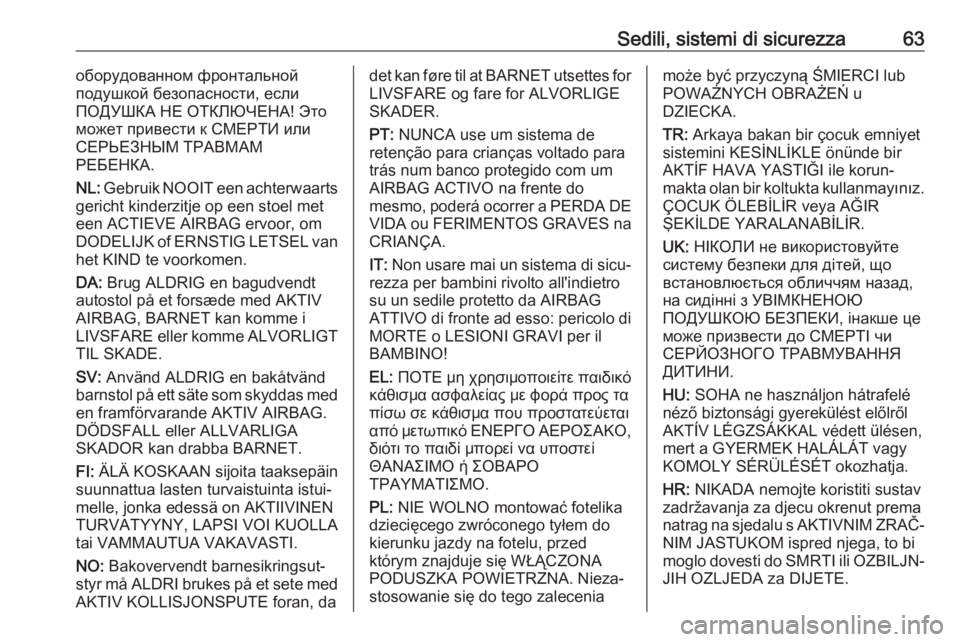

Page 65 of 299

Sedili, sistemi di sicurezza63оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT
TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsut‐
styr må ALDRI brukes på et sete med
AKTIV KOLLISJONSPUTE foran, dadet kan føre til at BARNET utsettes for LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na
CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Nieza‐
stosowanie się do tego zaleceniamoże być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u
DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız. ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐
NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
Page 66 of 299

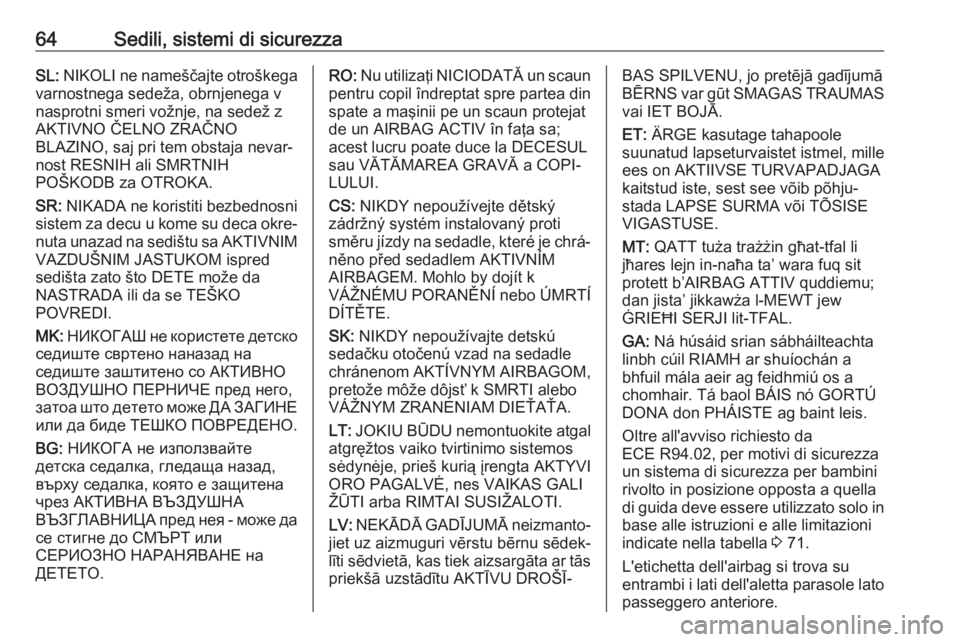

64Sedili, sistemi di sicurezzaSL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevar‐
nost RESNIH ali SMRTNIH
POŠKODB za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM
AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhju‐
stada LAPSE SURMA või TÕSISE
VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Oltre all'avviso richiesto da
ECE R94.02, per motivi di sicurezza un sistema di sicurezza per bambinirivolto in posizione opposta a quella
di guida deve essere utilizzato solo in base alle istruzioni e alle limitazioni
indicate nella tabella 3 71.
L'etichetta dell'airbag si trova su
entrambi i lati dell'aletta parasole lato
passeggero anteriore.
Page 67 of 299

Sedili, sistemi di sicurezza65Disattivazione dell'airbag 3 66.

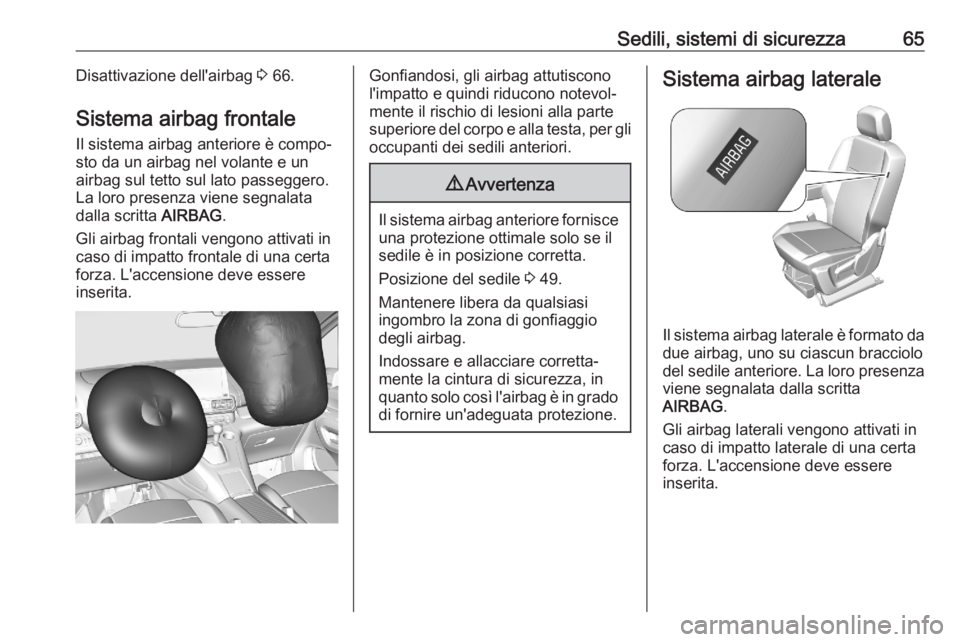

Sistema airbag frontale Il sistema airbag anteriore è compo‐sto da un airbag nel volante e un
airbag sul tetto sul lato passeggero. La loro presenza viene segnalatadalla scritta AIRBAG.
Gli airbag frontali vengono attivati in
caso di impatto frontale di una certa
forza. L'accensione deve essere inserita.Gonfiandosi, gli airbag attutiscono
l'impatto e quindi riducono notevol‐
mente il rischio di lesioni alla parte
superiore del corpo e alla testa, per gli
occupanti dei sedili anteriori.9 Avvertenza
Il sistema airbag anteriore fornisce
una protezione ottimale solo se il
sedile è in posizione corretta.
Posizione del sedile 3 49.
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
Indossare e allacciare corretta‐
mente la cintura di sicurezza, in
quanto solo così l'airbag è in grado di fornire un'adeguata protezione.
Sistema airbag laterale
Il sistema airbag laterale è formato da due airbag, uno su ciascun bracciolo
del sedile anteriore. La loro presenza
viene segnalata dalla scritta
AIRBAG .
Gli airbag laterali vengono attivati in
caso di impatto laterale di una certa
forza. L'accensione deve essere
inserita.
Page 68 of 299

66Sedili, sistemi di sicurezza

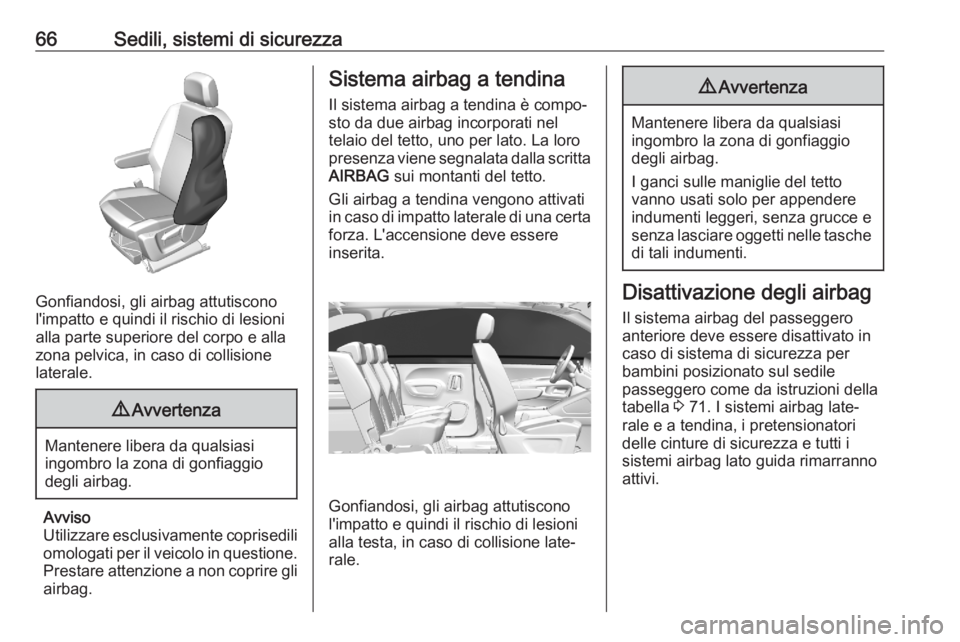

Gonfiandosi, gli airbag attutiscono
l'impatto e quindi il rischio di lesioni
alla parte superiore del corpo e alla
zona pelvica, in caso di collisione
laterale.
9 Avvertenza
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
Avviso
Utilizzare esclusivamente coprisedili omologati per il veicolo in questione. Prestare attenzione a non coprire gli
airbag.
Sistema airbag a tendina
Il sistema airbag a tendina è compo‐
sto da due airbag incorporati nel
telaio del tetto, uno per lato. La loro
presenza viene segnalata dalla scritta
AIRBAG sui montanti del tetto.
Gli airbag a tendina vengono attivati
in caso di impatto laterale di una certa forza. L'accensione deve essereinserita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi il rischio di lesioni
alla testa, in caso di collisione late‐
rale.
9 Avvertenza
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
I ganci sulle maniglie del tetto
vanno usati solo per appendere
indumenti leggeri, senza grucce e senza lasciare oggetti nelle tasche
di tali indumenti.
Disattivazione degli airbag
Il sistema airbag del passeggero
anteriore deve essere disattivato in
caso di sistema di sicurezza per
bambini posizionato sul sedile
passeggero come da istruzioni della tabella 3 71. I sistemi airbag late‐
rale e a tendina, i pretensionatori
delle cinture di sicurezza e tutti i
sistemi airbag lato guida rimarranno
attivi.
Page 69 of 299

Sedili, sistemi di sicurezza67

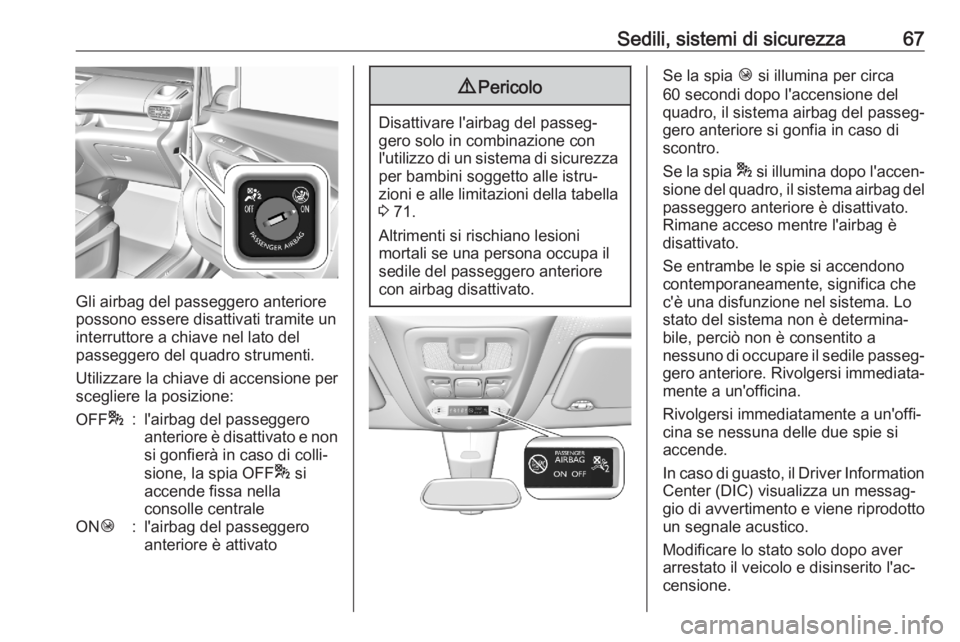

Gli airbag del passeggero anteriore
possono essere disattivati tramite un
interruttore a chiave nel lato del
passeggero del quadro strumenti.
Utilizzare la chiave di accensione per scegliere la posizione:
OFF *:l'airbag del passeggero
anteriore è disattivato e non
si gonfierà in caso di colli‐
sione, la spia OFF * si
accende fissa nella
consolle centraleON Ó:l'airbag del passeggero
anteriore è attivato9 Pericolo
Disattivare l'airbag del passeg‐
gero solo in combinazione con
l'utilizzo di un sistema di sicurezza per bambini soggetto alle istru‐
zioni e alle limitazioni della tabella
3 71.
Altrimenti si rischiano lesioni
mortali se una persona occupa il
sedile del passeggero anteriore
con airbag disattivato.
Se la spia Ó si illumina per circa
60 secondi dopo l'accensione del
quadro, il sistema airbag del passeg‐
gero anteriore si gonfia in caso di
scontro.
Se la spia * si illumina dopo l'accen‐
sione del quadro, il sistema airbag del passeggero anteriore è disattivato.
Rimane acceso mentre l'airbag è
disattivato.
Se entrambe le spie si accendono
contemporaneamente, significa che
c'è una disfunzione nel sistema. Lo
stato del sistema non è determina‐
bile, perciò non è consentito a
nessuno di occupare il sedile passeg‐ gero anteriore. Rivolgersi immediata‐
mente a un'officina.
Rivolgersi immediatamente a un'offi‐
cina se nessuna delle due spie si
accende.
In caso di guasto, il Driver Information Center (DIC) visualizza un messag‐
gio di avvertimento e viene riprodotto
un segnale acustico.
Modificare lo stato solo dopo aver arrestato il veicolo e disinserito l'ac‐
censione.
Page 70 of 299

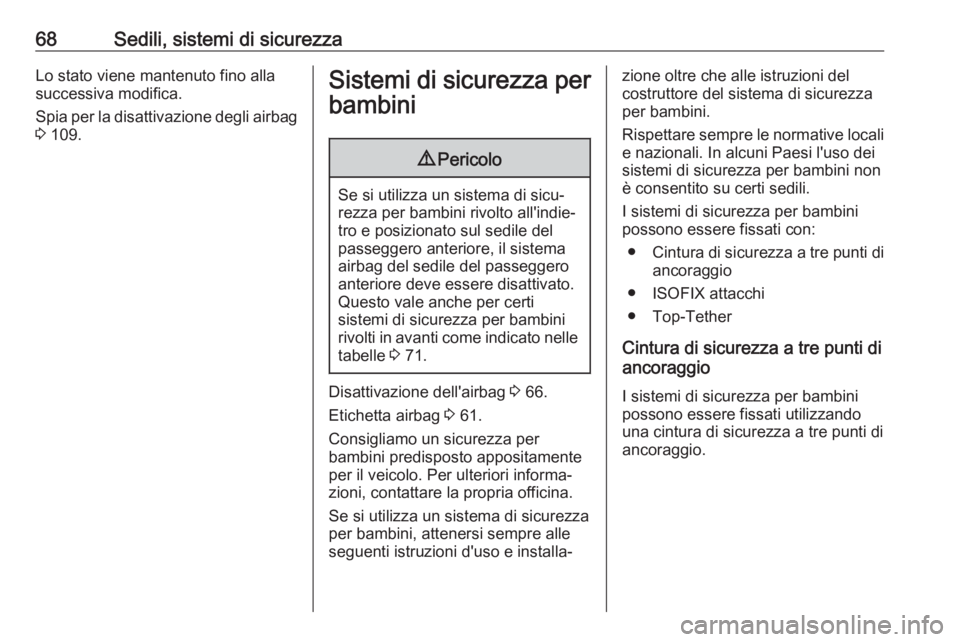

68Sedili, sistemi di sicurezzaLo stato viene mantenuto fino alla
successiva modifica.
Spia per la disattivazione degli airbag
3 109.Sistemi di sicurezza per
bambini9 Pericolo
Se si utilizza un sistema di sicu‐
rezza per bambini rivolto all'indie‐
tro e posizionato sul sedile del
passeggero anteriore, il sistema
airbag del sedile del passeggero
anteriore deve essere disattivato.
Questo vale anche per certi
sistemi di sicurezza per bambini
rivolti in avanti come indicato nelle tabelle 3 71.
Disattivazione dell'airbag 3 66.
Etichetta airbag 3 61.
Consigliamo un sicurezza per
bambini predisposto appositamente per il veicolo. Per ulteriori informa‐
zioni, contattare la propria officina.
Se si utilizza un sistema di sicurezza
per bambini, attenersi sempre alle
seguenti istruzioni d'uso e installa‐
zione oltre che alle istruzioni del
costruttore del sistema di sicurezza
per bambini.
Rispettare sempre le normative locali e nazionali. In alcuni Paesi l'uso dei
sistemi di sicurezza per bambini non
è consentito su certi sedili.
I sistemi di sicurezza per bambini
possono essere fissati con:
● Cintura di sicurezza a tre punti di
ancoraggio
● ISOFIX attacchi
● Top-Tether
Cintura di sicurezza a tre punti di
ancoraggio
I sistemi di sicurezza per bambini
possono essere fissati utilizzando
una cintura di sicurezza a tre punti di
ancoraggio.
