Sürüş ve kullanım209Dikkat
Taşan yakıtı derhal silin.
Kapatmak için, yakıt dolum kapağını
bir tık sesi duyulana kadar saat
yönünde döndürün.
Kapağı kapatın ve yerine oturmasını
bekleyin.
Yakıt dolum kapağı
Sadece orjinal yakıt dolum kapağı
kullanın.
Dizel motorlu araçların özel yakıt
dolum kapakları vardır.
Römork çekme
Genel Bilgiler
Sadece aracınız için onaylanmış bir
çekme tertibatı kullanın.
Çekme tertibatının iyileştirilmesi bir
servis tarafından yapılmalıdır.
Soğutma sistemi, sıcaklık koruma
plakaları veya diğer ünitelerle ilgili
olarak, araçta değişikliklerin
yapılması gerekebilir.
Römork freni lambasının ampulünün
bozuk olduğunu tespit eden
fonksiyon, kısmi ampul bozukluğunu
tespit edemez örn., her biri 5 W
gücünde dört ampul varsa, fonksiyon
bozuk ampulü sadece bir adet 5 W
lamba kaldığında veya hiç lamba
kalmadığında tespit edebilir.
Römork/karavan çekme tertibatının
takılması durumunda çekme halkası
girişi kapatabilir. Bu durumda çekme
işlemi için topuzlu bağlantı çubuğunu
kullanın. Kaplin topuzunu,
gerektiğinde kullanmak üzere her
zaman araçta bulundurun.Sürüş özellikleri, çekme ile
ilgili tavsiyeler
Karavan/römorku bağlamadan önce
çekme tertibatı topuzunu yağlayın. Bağlama topuzuna etki eden
yalpalama hareketlerinin
sönümlenmesi için bir stabilizatörün
kullanılması durumunda, bağlama
topuzu yağlanmamalıdır.
Römork çekerken 80 km/saat'lik hızı
geçmeyin. 100 km/saat'lik bir hız
ancak titreşim sönümleyici
kullanılırsa ve izin verilen brüt römork ağırlığı yüksüz araç ağırlığını
geçmezse uygundur.
Düşük sürüş dengesine sahip
römorklar ve karavan römorkları için
bir titreşim sönümleyici kullanılması
önemle tavsiye edilir.
Karavan/römork yalpalamaya
başlarsa, daha yavaş sürün,
direksiyonu düzeltmeye kalkmayın,
acil durumlarda sert fren yapın.
Rampayı çıktığınız vitesle ve
çıktığınız hızla inin.
Lastik basıncını azami yük için
belirtilen değerlere göre ayarlayın
3 267.

210Sürüş ve kullanımRömork/karavan çekmeKaravan ve römork yükleri
Müsaade edilen karavan/römork
çekme yük değerleri, araç ve motor
özelliklerine bağlı azami değerlerdir
ve bu değerlerin aşılmaması gerekir.
Gerçek karavan/römork yükü,
karavan/römorkun gerçek toplam
ağırlığı ile bağlı durumdayken
bağlama topuzuna etki eden gerçek kuvvet yükü arasındaki farktır.
Aracınız için müsaade edilen
karavan/römork yükü, araca ait resmi
belgelerde belirtilmiştir. Genelde,
bunlar %12'ye kadar eğimlerde
geçerlidir.
İzin verilen römork yükü belirtilen eğime kadar ve deniz seviyesinde
geçerlidir. Yüksekliğin artması ile
havanın özgül ağırlığının düşmesi
neticesinde motor performansı ve
tırmanma kabiliyeti azalır, Bu nedenle her 1000 metrelik irtifa artışında izinverilen toplam çekme ağırlığının %10 oranında azaltılması gerekir. Hafif
rampalı yolların kullanılmasıdurumunda (%8'den küçük, örn.
otoyol) toplam çekme ağırlığının
azaltılmasına gerek yoktur.
Müsaade edilen toplam çekme
ağırlığı aşılmamalıdır. Müsaade
edilen toplam çekme ağırlığı tip
etiketinde belirtilmiştir 3 260.
Dikey bağlama soketi yükü Karavan/römork tarafından bağlama
topuzu üzerine etki eden kuvvet
yükünü belirtir. Bu yük, karavanı/
römorku yüklerken ağırlık dağılımını
değiştirmek suretiyle ayarlanabilir.
Çekme aracının müsaade edilen
azami dikey bağlama soketi yükü,
karavan/römork çekme tertibatı tip
etiketinde ve araç belgelerinde
belirtilmiştir.
Özellikle ağır karavan/römorklar için,
daima azami dikey bağlama soketi
yükünü hedefleyin. Dikey bağlama
soketi yükü asla 25 kg’dan daha az
olmamalıdır.Arka aks yükü
Karavan/römork bağlıyken ve
araçtaki tüm yolcular dahil çekici araç
tamamen yüklüyken (tip etiketi veya
araç belgelerine bakın), izin verilen
arka aks yükü 60 kg aşılabilir, azami
yüklü ağırlık aşılmamalıdır. Müsaade
edilen arka aks yükü aşıldığında,
saatte 100 km'nin üzerinde hız
yapılmamalıdır.
Karavan/römork çekmeekipmanı
Versiyona bağlı olarak, araca çıkarılabilir veya sabit topuzlu
bağlama çubuğu takılabilir.
A tipiDikkat
Römork kullanılmadığı zaman
topuzlu bağlama çubuğu
sökülmelidir.

Sürüş ve kullanım211Topuzlu bağlama çubuğunun
yerleştirilmesi
1. Anahtarı kilide sokun ve topuzlu
bağlama çubuğu kilidini açın. Kolu
arka konuma getirin.
2. Temas noktalarını yumuşak ve temiz bir bezle temizleyin.
3. Topuzlu bağlama çubuğunuaçıklıktan içeri sokun ve durana
kadar sağlam şekilde itin.
Kolu, resimde görüldüğü gibi kilitli konuma getirerek topuzlu
bağlama çubuğunu doğru şekilde sabitleyin.
4. Anahtarı çevirerek topuzlu bağlama çubuğunu kilitleyin.
Anahtarı çıkarın ve koruyucu
kapağı yerine bastırın.
5. Römorku takın.
6. Girişi ileriye doğru katlayın.
7. Römorkun fişini prize bağlayın.
8. Ayrılma durdurma kablosunu taşıyıcı üzerindeki halkaya
geçirin.

212Sürüş ve kullanım9Uyarı
Karavan/Römork kullanımına
sadece topuzlu bağlama çubuğu
yerine doğru yerleştirildiyse
müsaade edilir. Eğer topuzlu
bağlama çubuğu doğru şekilde
monte edilemiyorsa, bir servise
başvurun.
Topuzlu bağlama çubuğunun çıkarılması
1. Römork fişini çıkarın.
2. Ayrılma durdurma kablosunu çıkarın.
3. Römorku çıkarın.
4. Koruyucu kapağı açın ve anahtarla topuzlu bağlama
çubuğunun kilidini açın.
5. Topuzlu bağlama çubuğunun kolunu arka pozisyona getirin.
Topuzlu bağlama çubuğunu
çekerek çıkarın.
6. Topuzlu bağlama çubuğunun kolunu ön pozisyona getirin.
B tipi
1. Römork fişini prize takın ve ayrılma durdurma kablosunu
taşıyıcı üzerindeki halkaya
geçirin.
2. Römorku takın.

Sürüş ve kullanım213Tip C
1. Emniyet kopilyasını çıkarın.
2. Kolu çekin ve çekme halkasınıaçın.
3. Römorku bağlayın, çekmehalkasını kapatın ve kopilyayı
takın.
4. Römork fişini prize takın ve ayrılma durdurma kablosunu
taşıyıcı üzerindeki halkaya
geçirin.
Karavan/römork stabilite
asistanı (TSA)
TSA sistemi römork kullanıldığında
araç hareketlerini kontrol
etmektedir.Sistem kuvvetli bir
savrulma hareketi algıladığında
motor gücü düşürülür ve bağlanan
römork savrulma hareketi durana
kadar kontrollü olarak
frenlenmektedir. Sistem etkinken
direksiyonu olabildiğince hareketsiz
tutun.
Karavan/römork stabilite asistanı
Elektronik Stabilite Kontrolü
sisteminin bir fonksiyonudur 3 167.

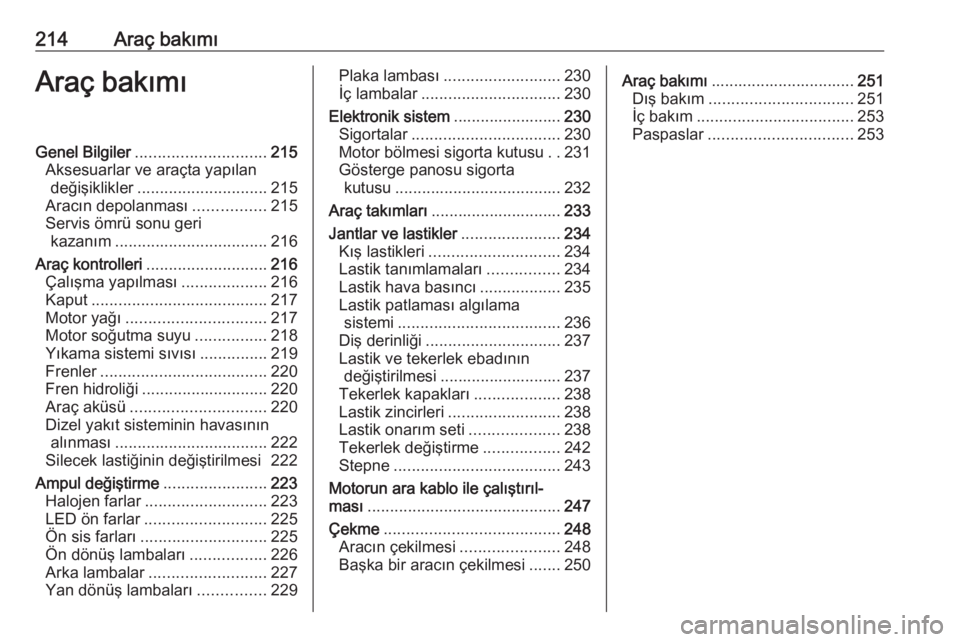

214Araç bakımıAraç bakımıGenel Bilgiler............................. 215
Aksesuarlar ve araçta yapılan değişiklikler ............................. 215
Aracın depolanması ................215
Servis ömrü sonu geri kazanım .................................. 216
Araç kontrolleri ........................... 216
Çalışma yapılması ...................216
Kaput ....................................... 217
Motor yağı ............................... 217
Motor soğutma suyu ................218
Yıkama sistemi sıvısı ...............219
Frenler ..................................... 220
Fren hidroliği ............................ 220
Araç aküsü .............................. 220
Dizel yakıt sisteminin havasının alınması .................................. 222
Silecek lastiğinin değiştirilmesi 222
Ampul değiştirme .......................223
Halojen farlar ........................... 223
LED ön farlar ........................... 225
Ön sis farları ............................ 225
Ön dönüş lambaları .................226
Arka lambalar .......................... 227
Yan dönüş lambaları ...............229Plaka lambası .......................... 230
İç lambalar ............................... 230
Elektronik sistem ........................230
Sigortalar ................................. 230
Motor bölmesi sigorta kutusu ..231
Gösterge panosu sigorta kutusu ..................................... 232
Araç takımları ............................. 233
Jantlar ve lastikler ......................234
Kış lastikleri ............................. 234
Lastik tanımlamaları ................234
Lastik hava basıncı ..................235
Lastik patlaması algılama
sistemi .................................... 236
Diş derinliği .............................. 237
Lastik ve tekerlek ebadının değiştirilmesi ........................... 237
Tekerlek kapakları ...................238
Lastik zincirleri ......................... 238
Lastik onarım seti ....................238
Tekerlek değiştirme .................242
Stepne ..................................... 243
Motorun ara kablo ile çalıştırıl‐ ması ........................................... 247
Çekme ....................................... 248
Aracın çekilmesi ......................248
Başka bir aracın çekilmesi .......250Araç bakımı ................................ 251
Dış bakım ................................ 251
İç bakım ................................... 253
Paspaslar ................................ 253

Araç bakımı215Genel BilgilerAksesuarlar ve araçta yapılan değişiklikler
Orijinal parça ve aksesuarları ve
özellikle kendi aracınızın tipi için
piyasaya sürülmüş olan yedek
parçaları kullanmanızı öneririz.
Yapılan devamlı piyasa kontrollerine
rağmen, bu özellikleri başka ürünler
için, bu ürünler ilgili makamların
onayını almış veya bir başka şekilde
garanti edilmiş olsalar dahi, biz takdir
ve garanti edemeyiz.
Standart araç özelliklerinde yapılan
herhangi bir tadilat, dönüştürme ve
başka değişiklikler (bir sınırlama
olmaksızın yazılım, tadilatları,
elektronik kontrol modüllerinde
yapılan tadilatlar dahil olmak üzere)
Opel tarafından verilen garantiyi
geçersiz bırakabilir. Bu gibi
değişiklikler ayrıca sürücü yardım
sistemlerini, aracın yakıt tüketimini,
CO 2 emisyonlarını ve diğer
emisyonlarını etkileyebilir ve aracın
kullanım iznine artık uygun
olmamasına yol açarak araç
ruhsatınızın geçerliliğini etkileyebilir.Dikkat
Aracı trenle veya bir kurtarma aracı ile taşırken çamurluklar
hasar görebilir.
Soğuktan koruma kapakları
Radyatör soğutma fanında kar
birikmesini önlemek için, çıkarılabilir
koruma kapakları takılması tavsiye
edilir.
Koruyucu kapaklar profesyonel bir
şekilde takılmalıdır, bir atölyeye
danışın.
Dikkat
Aşağıdaki koşullardan biri meydana geldiğinde koruma
kapakları çıkarılmalıdır:
● Ortam sıcaklığının 10 °C'ın üzerinde olması.
● Aracın çekilmesi.
● Aracın 120 km/saat'ten yüksek hızda sürülmesi.
Aracın depolanması
Aracın uzun süre kullanılmaması
halinde alınacak önlemler
Eğer araç birkaç ay
çalıştırılmayacaksa:
● Aracı yıkayın ve pasta cila uygulayın.
● Motor bölümü ve alt gövdedeki koruyucu kaplamayı kontrol edin
ve gerekirse onarılmasını
sağlayın.
● Kapak ve kapıların plastik contalarını temizleyin ve
koruyucu sürün.
● Yakıt deposunu tamamen doldurun.
● Motor yağını değiştirin. ● Cam yıkama sistemi ve far yıkama sistemi sıvısını boşaltın.
● Soğutma sıvısı seviyesini kontrol
edin.
● Lastik basıncını azami yük için belirtilen değerlere göre
ayarlayın.

216Araç bakımı● Aracı kuru ve iyi havalanan birmekana park edin. 1. vites veya
geri vitesi seçin, otomatik
şanzımanda vites kolunu P
konumuna alın. Takoz veya buna
benzer bir şey ile aracın hareket
etmemesini sağlayın.
● El frenini çekmeyin.
● Motor kaputunu açın, tüm kapıları kapatın ve aracı kilitleyin.
● Akünün eksi kutup bağlantısını sökerek araç şebekesinden
ayırın. Tüm sistemlerin, örn.
hırsızlık alarm sisteminin
çalışmadığından emin olun.
Aracın tekrar kullanıma alınması Aracı tekrar çalıştırmadan önce
aşağıda belirtilen işlemleri yapın:
● Akünün eksi kutup bağlantısını araç şebekesine tekrar bağlayın.
Elektrik kumandalı camları
kullanıma hazırlayın 3 42.
● Lastik basıncını kontrol edin.
● Cam yıkama sistemini doldurun.
● Motor yağ seviyesini kontrol edin.● Soğutma suyu seviyesini kontrol
edin.
● Gerekirse plakayı monte edin.
Servis ömrü sonu geri kazanım
Servis ömrü sonu geri kazanım ve
eski araçların tekrar değerlendirilmesi ile ilgili yasal bilgileri yetkili
servislerden edinebilirsiniz. Bu
işlemler, sadece aracın tekrar
değerlendirilmesi ile ilgili yetkili bir merkez tarafından yapılabilir.Araç kontrolleri
Çalışma yapılması9 Uyarı
Motor bölmesindeki bütün
kontroller sadece kontak
kapatıldıktan sonra yapılmalıdır.
Soğutma vantilatörü kontak
kapalıyken dahi beklenmedik bir
anda çalışmaya başlayabilir.

Araç bakımı2179Tehlike
Elektronik ateşleme sistemi çok
yüksek bir elektrik gerilimi ile
çalışır. Bu nedenle elektirikli
parçalara dokunmayın.
Kaput
Açılması
Sürücü kapısını açın.
Açma kolunu çekin ve orjinal
konumuna geri getirin.
Emniyet mandalına yukarı doğru
bastırın ve motor kaputunu açın.
Kaputu açın ve destek çubuğunu
dayayın.
Kapatılması
Kaputu kapamadan önce destek çubuğunu tutamağın içine doğru
bastırın.
Kaputu indirin ve düşük bir
yükseklikten (20-25 cm) mandal içine
düşürün. Kaputun yerleşip
yerleşmediğini kontrol edin.Dikkat
Çökmeyi önlemek için kaputu mandalın içine doğru bastırmayın.
Motor yağı
Motor yağı seviyesini manuel olarak düzenli aralıklarda kontrol ederek
motorun hasar görmesini önleyin.
Doğru teknik özelliklerde motor yağı
kullanıldığından emin olun.
Tavsiye edilen sıvılar ve yağlayıcılar
3 258.
Maksimum motor yağı tüketimi
1000 km başına 0,6 l'dir.

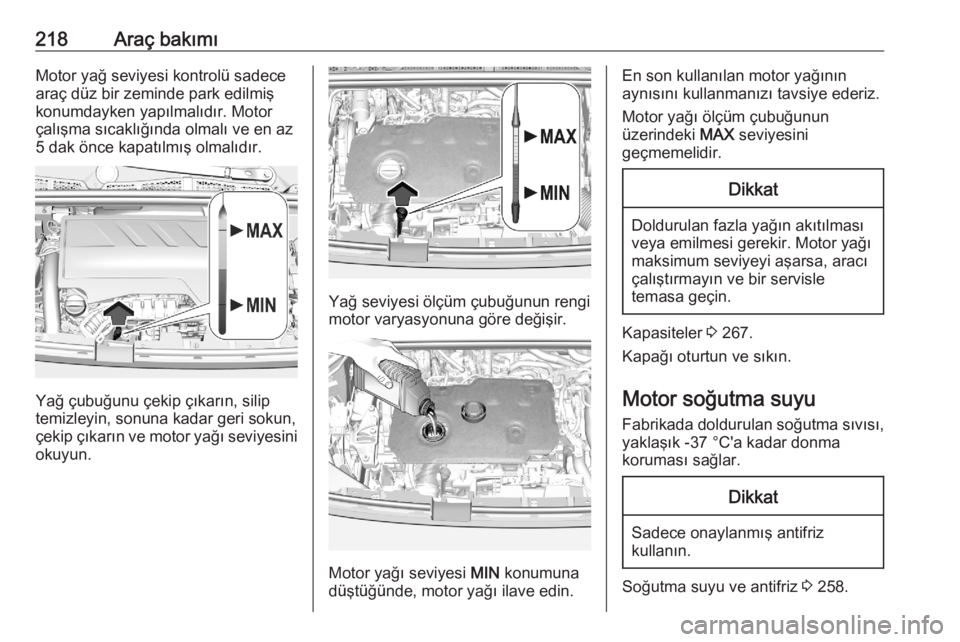

218Araç bakımıMotor yağ seviyesi kontrolü sadece
araç düz bir zeminde park edilmiş
konumdayken yapılmalıdır. Motor
çalışma sıcaklığında olmalı ve en az
5 dak önce kapatılmış olmalıdır.
Yağ çubuğunu çekip çıkarın, silip
temizleyin, sonuna kadar geri sokun,
çekip çıkarın ve motor yağı seviyesini
okuyun.
Yağ seviyesi ölçüm çubuğunun rengi
motor varyasyonuna göre değişir.
Motor yağı seviyesi MIN konumuna
düştüğünde, motor yağı ilave edin.
En son kullanılan motor yağının
aynısını kullanmanızı tavsiye ederiz.
Motor yağı ölçüm çubuğunun
üzerindeki MAX seviyesini
geçmemelidir.Dikkat
Doldurulan fazla yağın akıtılması
veya emilmesi gerekir. Motor yağı
maksimum seviyeyi aşarsa, aracı
çalıştırmayın ve bir servisle
temasa geçin.
Kapasiteler 3 267.
Kapağı oturtun ve sıkın.
Motor soğutma suyu Fabrikada doldurulan soğutma sıvısı,yaklaşık -37 °C'a kadar donma
koruması sağlar.
Dikkat
Sadece onaylanmış antifriz
kullanın.
Soğutma suyu ve antifriz 3 258.
