Přístroje a ovládací prvky99Zapalovač cigaret
Zapalovač cigaret je volně přístupný.
V závislosti na verzi může být
zapalovač cigaret umístěn za krytem
úložné schránky. Stlačením krytu ji
otevřete.
Zatlačte zapalovač cigaret.
Zapalovač se automaticky vypne,
jakmile je nahřátý. Vyjměte zapalovač
cigaret.
PopelníkyVýstraha
Je určen pouze pro popel, ne pro
hořlavý odpad.
Přenosný popelník je možné umístit
do držáků nápojů.
Výstražné kontrolky,
měřicí přístroje
a ukazatele
Sestava sdruženýchpřístrojů
Informační centrum řidiče se může
lišit v závislosti na verzi.
Přehled
OUkazatele směru 3 104XPřipomenutí bezpečnostního
pásu 3 104vAirbag a předpínače bezpeč‐
nostních pásů 3 104VVypnutí airbagu 3 105

100Přístroje a ovládací prvkypSystém dobíjení 3 105ZKontrolka nesprávné funkce
3 105CCo nejdříve proveďte servis
vozidla 3 106YVypněte motor 3 106JKontrola systému 3 106RSystém brzd a spojky 3 106m , oParkovací brzda 3 106
Elektrická parkovací brzda
3 106uProtiblokovací systém brzd
(ABS) 3 107RŘazení převodových stupňů
3 107LAsistent udržení v jízdním
pruhu 3 107bElektronická stabilizace
vozidla a systém kontroly
trakce 3 107!Žhavení 3 108%Filtr výfuku 3 108YKapalina AdBlue 3 108wSystém detekce úniku
vzduchu 3 109ITlak motorového oleje
3 109YoNízká hladina paliva 3 109WoVysoká teplota chladicí kapa‐
liny motoru 3 108DAutomatické vypnutí Auto‐
stop 3 1098Vnější osvětlení 3 1099Tlumená světla 3 110CDálková světla 3 110fPodpora ovládání dálkových
světel 3 110òSystém řízení sjezdu 3 107>Přední mlhová světla 3 110øZadní světlo do mlhy 3 110 3 110mTempomat 3 110ßOmezovač rychlosti 3 111ØAktivní brzdění v kritické
situaci 3 184hOtevřené dveře 3 111&Kontrolka přetížení 3 107
Rychloměr
Ukazuje rychlost vozidla.

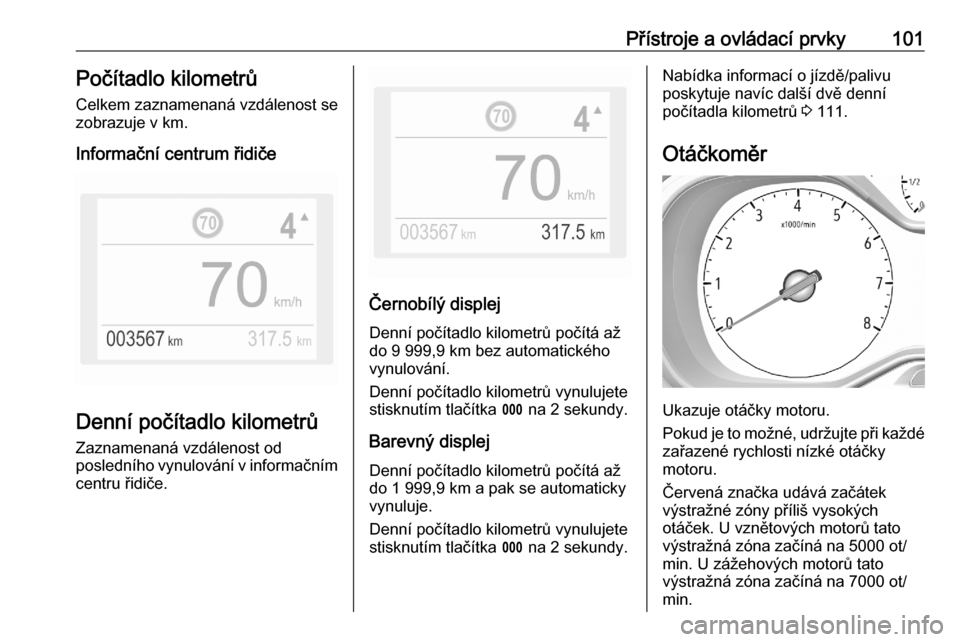

Přístroje a ovládací prvky101Počítadlo kilometrůCelkem zaznamenaná vzdálenost se
zobrazuje v km.
Informační centrum řidiče
Denní počítadlo kilometrů Zaznamenaná vzdálenost od
posledního vynulování v informačním centru řidiče.
Černobílý displej
Denní počítadlo kilometrů počítá až
do 9 999,9 km bez automatického
vynulování.
Denní počítadlo kilometrů vynulujete
stisknutím tlačítka L na 2 sekundy.
Barevný displej Denní počítadlo kilometrů počítá až
do 1 999,9 km a pak se automaticky
vynuluje.
Denní počítadlo kilometrů vynulujete
stisknutím tlačítka L na 2 sekundy.
Nabídka informací o jízdě/palivu
poskytuje navíc další dvě denní
počítadla kilometrů 3 111.
Otáčkoměr
Ukazuje otáčky motoru.
Pokud je to možné, udržujte při každé zařazené rychlosti nízké otáčky
motoru.
Červená značka udává začátek
výstražné zóny příliš vysokých
otáček. U vznětových motorů tato
výstražná zóna začíná na 5000 ot/
min. U zážehových motorů tato
výstražná zóna začíná na 7000 ot/
min.

102Přístroje a ovládací prvkyVýstraha
Pokud je ručička za červenouznačkou, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.
Palivoměr
Zobrazuje hladinu paliva.
Při nízkém množství paliva v nádrži
se rozsvítí se kontrolka o.
Palivovou nádrž nesmíte nikdy zcela vyprázdnit.
Protože v nádrži zůstalo nějaké
palivo, může být doplněné množství
menší než uvedený objem palivové
nádrže.
Ukazatel teploty chladicíkapaliny motoru
Zobrazuje teplotu chladicí kapaliny.
50:motor ještě nedosáhl provozní
teploty90:normální provozní teplota130:teplota je příliš vysoká
Kontrolka o se rozsvítí, jestliže
teplota chladicí kapaliny je příliš
vysoká. Ihned vypněte motor.
Výstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.
Sledování hladiny
motorového oleje
Po zapnutí zapalování se
v informačním centru řidiče následně
po servisních informacích na několik
sekund zobrazí stav výšky hladiny
motorového oleje.
Správný stav motorového oleje je
signalizován zprávou Správná
hladina oleje .
Pokud je hladina motorového oleje
nízká, bliká kontrolka I a zobrazí se
zpráva Nesprávná hladina oleje
doprovázená kontrolkou C.
Zkontrolujte výšku hladiny
motorového oleje a pomocí olejové měrky doplňte potřebné množství
oleje.
Motorový olej 3 218.

Přístroje a ovládací prvky103Chyba měření je signalizována
zprávou Neplatné měření hladiny
oleje . Zkontrolujte výšku hladiny
motorového oleje ručně pomocí
měrky.
Servisní displej
Servisní systém poskytuje informace
o intervalu výměny motorového oleje
a filtru nebo servisu vozidla. Podle
jízdních podmínek se interval, v němž
je vyžadována výměna motorového
oleje a filtru, může značně lišit.
Servisní informace 3 257.
Požadovaný interval provedení
servisu se zobrazuje v informačním
centru řidiče po dobu sedmi sekund
po zapnutí zapalování.
Informace o nutnosti provést servis se na displeji nezobrazí, pokud není
servis požadován v průběhu příštích
3000 nebo více kilometrů.
Pokud je v průběhu příštích 3000 km
vyžadován servis, zobrazí se na
několik sekund zbývající vzdálenost
nebo čas. Současně se jako
připomenutí trvale rozsvítí kontrolka
C .Pokud je servis vyžadován za méně
než 1000 km, kontrolka C zabliká
a dále svítí trvale. Zbývající
vzdálenost nebo čas se zobrazí na
několik sekund.
Překročení intervalu servisu je
signalizováno zprávou v informačním
centru řidiče, která udává
překročenou vzdálenost. Kontrolka
C zabliká a pak bude svítit trvale,
dokud nebude servis proveden.
Vynulování servisního intervalu
Pro zajištění správné funkce se musí
indikátor servisu po každém
provedení servisu vynulovat.
Doporučujeme vyhledat pomoc
autorizovaného servisu.
Pokud provádíte servis svépomocí,
postupujte následovně:
● vypněte zapalování
● stiskněte a podržte tlačítko CHECK
● zapněte zapalování, zahájí se odpočítávání vzdálenosti
● po zobrazení údaje =0 tlačítko
uvolněte
C zmizíZobrazení servisních informací
Stav servisních informací můžete
kdykoli zobrazit stisknutím tlačítka
CHECK . Na několik sekund se
zobrazí servisní informace.
Servisní informace 3 257.
Kontrolky Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze panelu přístrojů.
V závislosti na vybavení se poloha
kontrolek může měnit. Při zapnutí
zapalování se většina kontrolek
krátce rozsvítí z důvodu zkoušky
funkčnosti.

104Přístroje a ovládací prvkyBarvy kontrolek znamenají:červená:nebezpečí, důležité
upozorněnížlutá:výstraha, informace,
poruchazelená:potvrzení zapnutímodrá:potvrzení zapnutíbílá:potvrzení zapnutí
Viz všechny kontrolky na různých
sestavách sdružených přístrojů 3 99.
Směrová světla
O svítí nebo bliká zeleně.
Krátce se rozsvítí Jsou zapnuta obrysová světla.
Bliká
Jsou zapnuta směrová nebo
výstražná světla.
Rychlé blikání: závada směrového
světla nebo příslušné pojistky,
porucha směrových světel přívěsu.
Výměna žárovky 3 224.
Směrová světla 3 128.
Připomenutí
bezpečnostního pásu
Na sestavě sdružených přístrojů svítí nebo bliká X. Kromě toho se
zobrazuje signalizace na stropní
konzole. Velké symboly se vztahují
k bezpečnostním pásů předních
sedadel a malé symboly se vztahují
ke druhé řadě sedadel.
● Při zapnutí zapalování se krátce
rozsvítí kontrolka X na sestavě
sdružených přístrojů a symboly
na stropní konzole. Kontrolka X
pro přední sedadla na sestavě
sdružených přístrojů svítí, dokud
není zapnut bezpečnostní pás.
● Při jízdě rychlostí vyšší než 20 km/h s nezapnutým
bezpečnostním pásem začne na
střešní konzole blikat symbol
a ozve se výstražný zvukový
signál. Pro druhou řadu sedadel
toto platí pouze, pokud byl dříve
zapnut alespoň jeden
bezpečnostní pás.
Kromě toho se na sestavě
sdružených přístrojů rozsvítí
kontrolka X.
Po dvou minutách se vypne
akustický výstražný signál
a symbol X na stropní konzole
bude svítit stálým světlem, dokud
nebo bezpečnostní pás zapnut.
Airbag a předpínače bezpečnostních pásů
v svítí červeně.
Po zapnutí zapalování se kontrolka
rozsvítí na dobu přibližně čtyři
sekundy. Pokud se nerozsvítí,
nezhasne po čtyřech sekundách

Přístroje a ovládací prvky105nebo se rozsvítí za jízdy, v systému
airbagů je závada. Vyhledejte pomoc
v servisu. V tom případě nemusejí být airbagy a předpínače pásů při
nehodě funkční.
Aktivace předpínačů bezpečnostních
pásů nebo airbagů je signalizována
trvalým svícením v.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače bezpečnostních pásů
3 57.
Systém airbagů 3 60.
Vypnutí airbagu
Ó ON svítí žlutě.
Airbag předního spolujezdce je
aktivní.
* OFF svítí žlutě.
Airbag předního spolujezdce je
vypnutý.
Vypnutí airbagu 3 65.
Systém nabíjení
p svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor. Nedobíjí se akumulátor vozidla. Může dojít
k přerušení chlazení motoru.
Posilovač brzd může přestat
fungovat. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné funkce
Z svítí nebo bliká žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Porucha v systému řízení emisí.
Mohou být překročeny limity obsahu
škodlivin. Neprodleně vyhledejte
pomoc v servisu.
Pokud bliká za chodu motoru
Závada, která může vést k poškození katalyzátoru. Uvolněte plynový pedál
až do zastavení blikání. Neprodleně
vyhledejte pomoc v servisu.

106Přístroje a ovládací prvkyBrzy proveďte servis vozidlaC svítí žlutě.
Krátce se rozsvítí po zapnutí
zapalování.
Může se rozsvítit spolu s dalšími kontrolkami a příslušnými zprávami
v informačním centru řidiče.
Neprodleně vyhledejte pomoc
v servisu.
Vypněte motor
Y svítí červeně.
Krátce se rozsvítí po zapnutí
zapalování.
Rozsvítí se spolu s jinými
kontrolkami, je doprovázena se
varovným zvukovým signálem a v
informačním centru řidiče se zobrazí
odpovídající zpráva.
Vypněte ihned motor a vyhledejte
pomoc v servisu.
Kontrola systému
Kontrolka J se svítí žlutě nebo
červeně.Svítí žlutě
Byla zjištěna méně závažná závada
motoru.
Svítí červeně Byla zjištěna závažná závada
motoru.
Co možná nejdříve vypněte motor
a vyhledejte pomoc autorizovaného
servisu.
Systém brzd a spojky
R svítí červeně.
Hladina brzdové a spojkové kapaliny
je příliš nízká.9 Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Parkovací brzda
m svítí červeně.
Rozsvítí se při zabrzdění ruční
parkovací brzdy při zapnutém
zapalování 3 164.
Elektrická ruční brzda
m svítí nebo bliká červeně.
Svítí Elektrická parkovací brzda je
zatažena 3 164.
Bliká Elektrická parkovací brzda neníautomaticky zatažena. Zatažení nebo
uvolnění je nesprávné.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
o svítí žlutě.
Svítí Automatické ovládání je
deaktivováno nebo je vadné.
Automatické ovládání znovu aktivujte
nebo, v případě závady, dejte příčinu
opravit v servisní dílně.
Automatické ovládání 3 164.

Přístroje a ovládací prvky107Porucha elektrické ručníbrzdy
E svítí žlutě.
Svítí V elektrické parkovací brzdě se
vyskytuje závada 3 164.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Protiblokovací systém brzd
(ABS)
u svítí žlutě.
Rozsvítí se na několik sekund po
zapnutí zapalování. Systém je
provozuschopný, pokud kontrolka
zhasne.
Jestliže tato kontrolka po několika sekundách nezhasne, nebo jestliže
se rozsvítí během jízdy, došlo
k poruše v systému ABS. Brzdová
soustava vozidla je i nadále funkční,
ale bez možnosti regulace systémem
ABS.
Protiblokovací systém brzd 3 163.
Řazení převodových stupňů
Pokud je z důvodu úspory paliva
doporučeno zařazení vyššího
převodového stupně, zobrazí se R
s číslem vyššího převodového
stupně.
Kontrolka přetížení & svítí.
Rozsvítí se, pokud kontrolka přetížení
detekuje překročení maximální
povolené hmotnosti 3 90.
Systém řízení sjezdu ò svítí nebo bliká zeleně.
Svítí zeleně
Systém je zapnutý a připravený
k činnosti.
Bliká zeleně
Systém je v provozu.Asistent udržení v jízdním
pruhu
a svítí zeleně či žlutě, nebo žlutě
bliká.
Svítí zeleně Systém je zapnutý a připravený
k činnosti.
Svítí žlutě
Systém detekuje přiblížení značení
jízdního pruhu bez použití směrových
světel.
Bliká žlutě Systém detekuje značné odchýlení
z jízdního pruhu.
Asistent udržení v jízdním pruhu
3 203.
Elektronické řízení stability a systém kontroly prokluzu
b svítí nebo bliká žlutě.

108Přístroje a ovládací prvkySvítíV systému nastala porucha. Můžete
pokračovat v jízdě. Nicméně jízdní
stabilita může být zhoršena
v závislosti na stavu povrchu
vozovky.
Nechte příčinu poruchy odstranit
v servisu.
Bliká Systém je aktivně zapojený. Může být
snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno.
Systém elektronické stabilizace
vozidla a kontroly trakce 3 167.
Systém Selective Ride Control, pro přizpůsobení jízdních vlastností,
3 169.
Teplota chladicí kapaliny motoru
o svítí červeně.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor.Výstraha
Teplota chladicí kapaliny je příliš
vysoká.
Zkontrolujte ihned hladinu chladicí
kapaliny 3 219.
Jestliže je chladicí kapaliny
dostatečné množství, obraťte se na
servis.
Žhavení ! svítí žlutě.
Žhavení vznětového motoru je
aktivní. Zapne se pouze při nízké
venkovní teplotě. Motor nastartujte až po zhasnutí kontrolky.
Filtr výfuku
Rozsvítí se žlutá kontrolka % nebo
C a současně se zobrazí zpráva
v informačním centru řidiče.
Filtr výfuku vyžaduje vyčištění.
Pokračujte v jízdě, dokud kontrolka
nezhasne.
Svítí dočasně
Zahájení saturace filtru výfuku. Co možná nejdříve zahajte proces
čištění filtru jízdou s vozidlem
rychlostí minimálně 60 km/h.
Svítí trvale Signalizace nízké úrovně aditiva.Vyhledejte pomoc v servisu.
Filtr výfuku 3 154.
AdBlue
Y bliká nebo svítí žlutě.
Svítí žlutě
Zbývající jízdní dosah je 800 km až
2400 km.
Bliká žlutě
Zbývající jízdní dosah je 0 km až
800 km.
Hladina AdBlue je nízká. Co nejdříve
doplňte AdBlue, abyste předešli
zamezení startu motoru.
AdBlue 3 155.
