OPEL CORSA 2015.5 Ohjekirja (in Finnish)

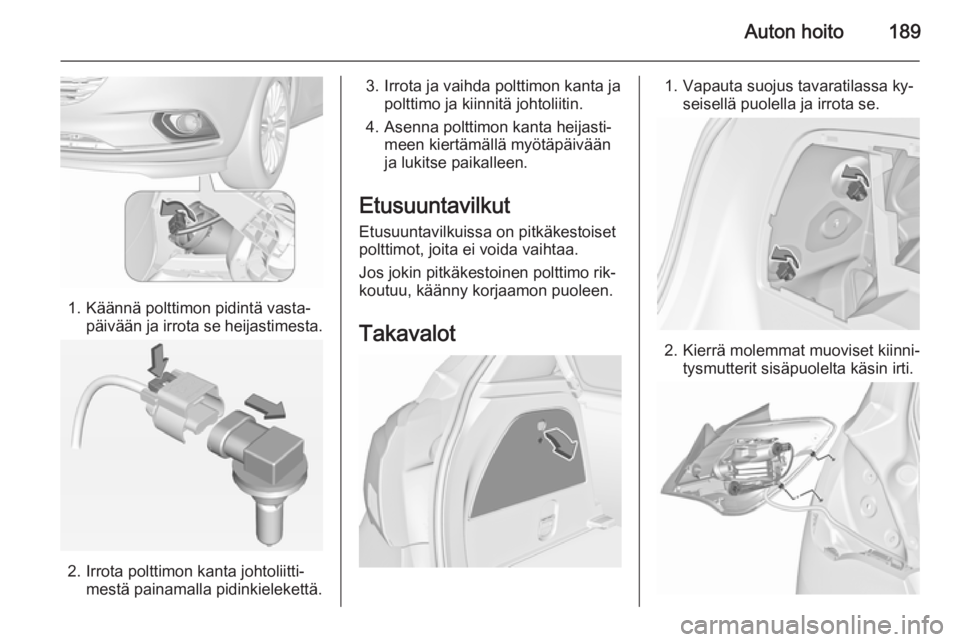

Auton hoito189
1. Käännä polttimon pidintä vasta‐päivään ja irrota se heijastimesta.
2. Irrota polttimon kanta johtoliitti‐mestä painamalla pidinkielekettä.
3. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
4. Asenna polttimon kanta heijasti‐ meen kiertämällä myötäpäivään
ja lukitse paikalleen.
Etusuuntavilkut Etusuuntavilkuissa on pitkäkestoiset
polttimot, joita ei voida vaihtaa.
Jos jokin pitkäkestoinen polttimo rik‐
koutuu, käänny korjaamon puoleen.
Takavalot1. Vapauta suojus tavaratilassa ky‐ seisellä puolella ja irrota se.
2. Kierrä molemmat muoviset kiinni‐ tysmutterit sisäpuolelta käsin irti.

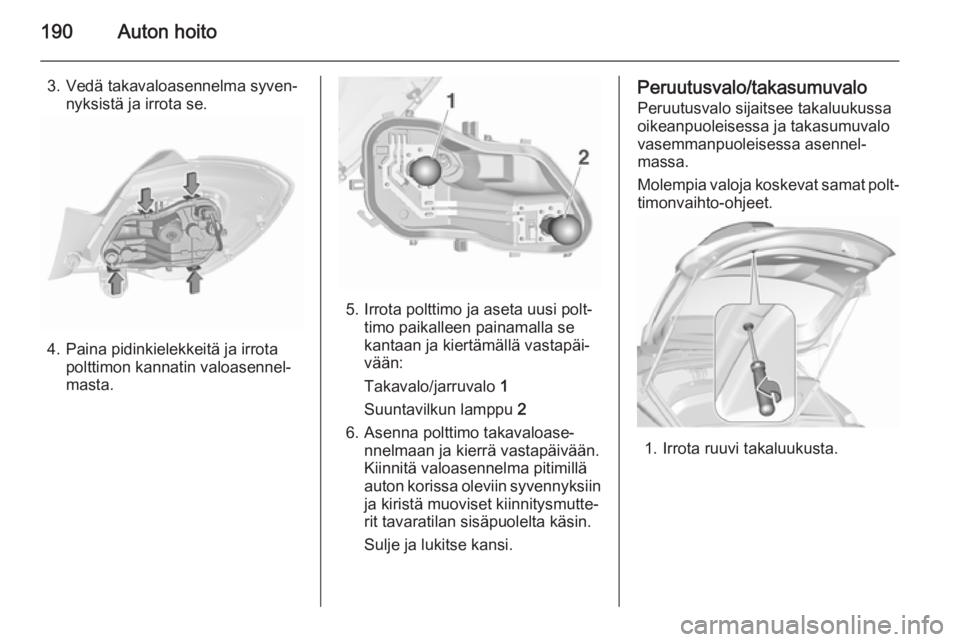

190Auton hoito
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se.
4. Paina pidinkielekkeitä ja irrotapolttimon kannatin valoasennel‐
masta.
5. Irrota polttimo ja aseta uusi polt‐ timo paikalleen painamalla se
kantaan ja kiertämällä vastapäi‐
vään:
Takavalo/jarruvalo 1
Suuntavilkun lamppu 2
6. Asenna polttimo takavaloase‐ nnelmaan ja kierrä vastapäivään.Kiinnitä valoasennelma pitimillä
auton korissa oleviin syvennyksiin
ja kiristä muoviset kiinnitysmutte‐
rit tavaratilan sisäpuolelta käsin.
Sulje ja lukitse kansi.
Peruutusvalo/takasumuvalo Peruutusvalo sijaitsee takaluukussa
oikeanpuoleisessa ja takasumuvalo
vasemmanpuoleisessa asennel‐
massa.
Molempia valoja koskevat samat polt‐ timonvaihto-ohjeet.
1. Irrota ruuvi takaluukusta.

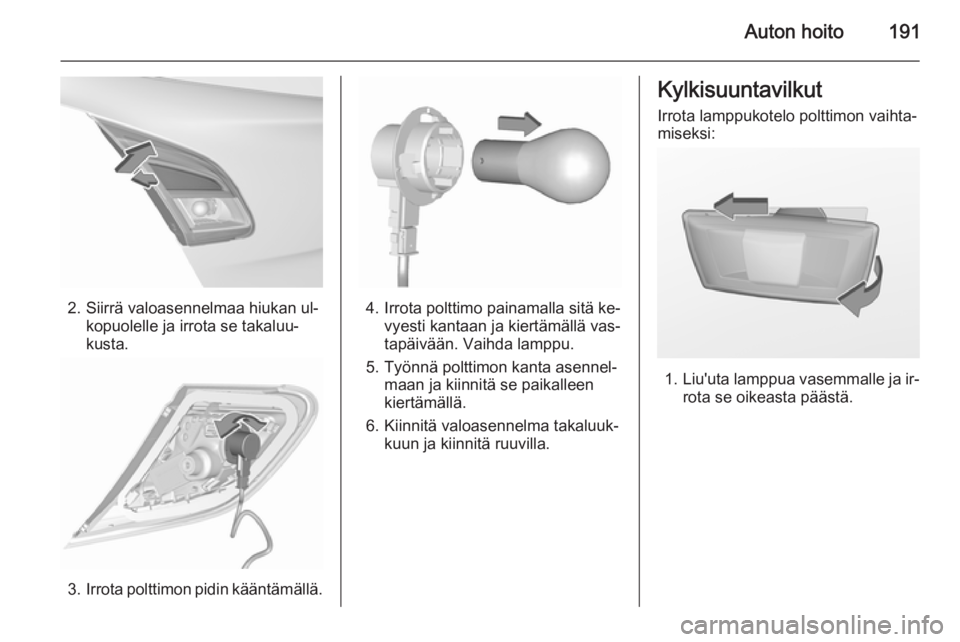

Auton hoito191
2. Siirrä valoasennelmaa hiukan ul‐kopuolelle ja irrota se takaluu‐
kusta.
3. Irrota polttimon pidin kääntämällä.
4. Irrota polttimo painamalla sitä ke‐
vyesti kantaan ja kiertämällä vas‐
tapäivään. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kiinnitä se paikalleen
kiertämällä.
6. Kiinnitä valoasennelma takaluuk‐ kuun ja kiinnitä ruuvilla.
Kylkisuuntavilkut
Irrota lamppukotelo polttimon vaihta‐
miseksi:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.

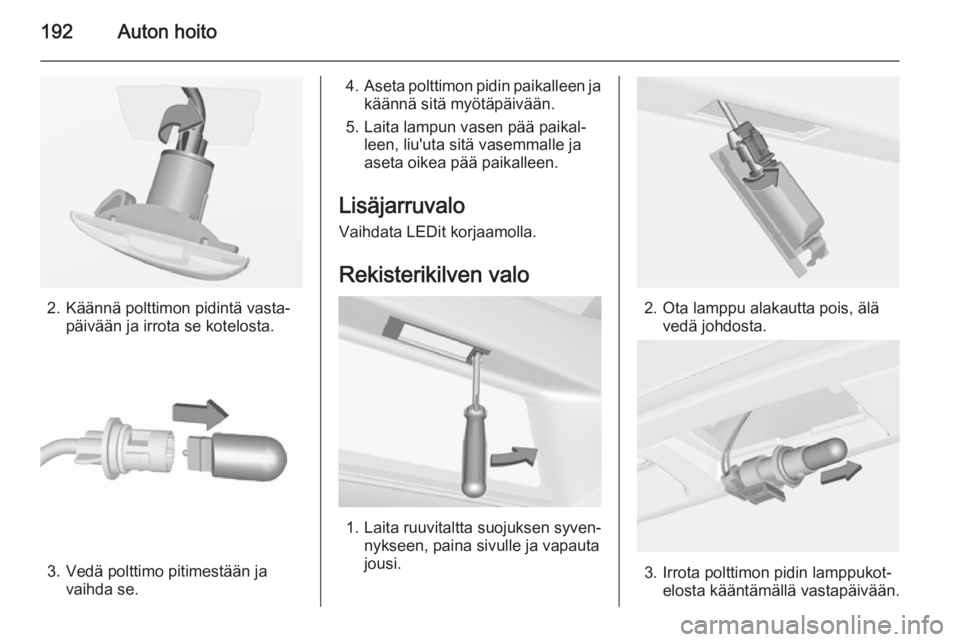

192Auton hoito
2. Käännä polttimon pidintä vasta‐päivään ja irrota se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Lisäjarruvalo Vaihdata LEDit korjaamolla.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota polttimon pidin lamppukot‐elosta kääntämällä vastapäivään.

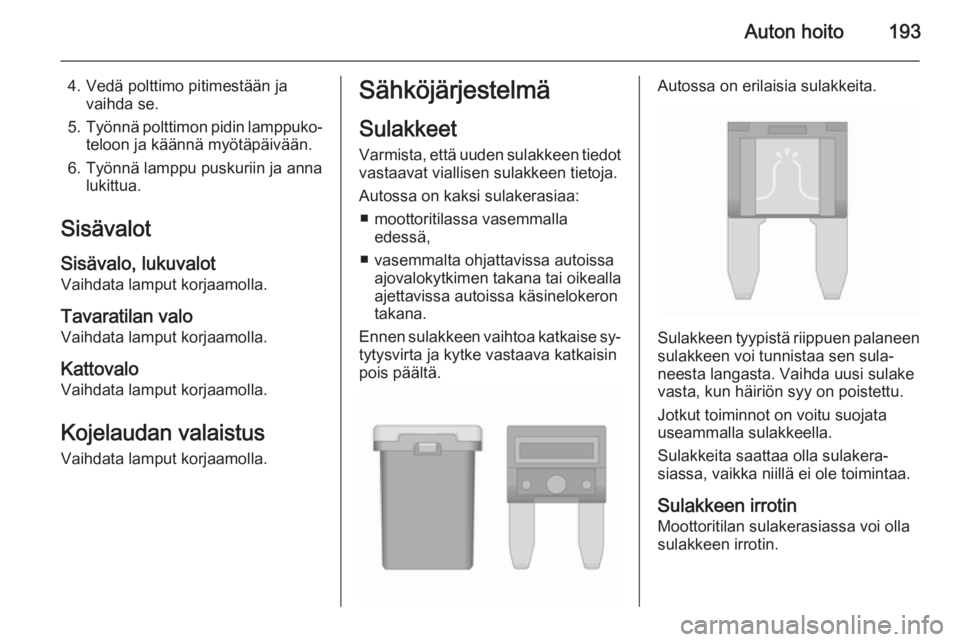

Auton hoito193
4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
Kattovalo
Vaihdata lamput korjaamolla.
Kojelaudan valaistus Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ■ moottoritilassa vasemmalla edessä,
■ vasemmalta ohjattavissa autoissa ajovalokytkimen takana tai oikealla
ajettavissa autoissa käsinelokeron
takana.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.

194Auton hoito
Aseta sulakkeen irrotin ylhäältä päin
sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.

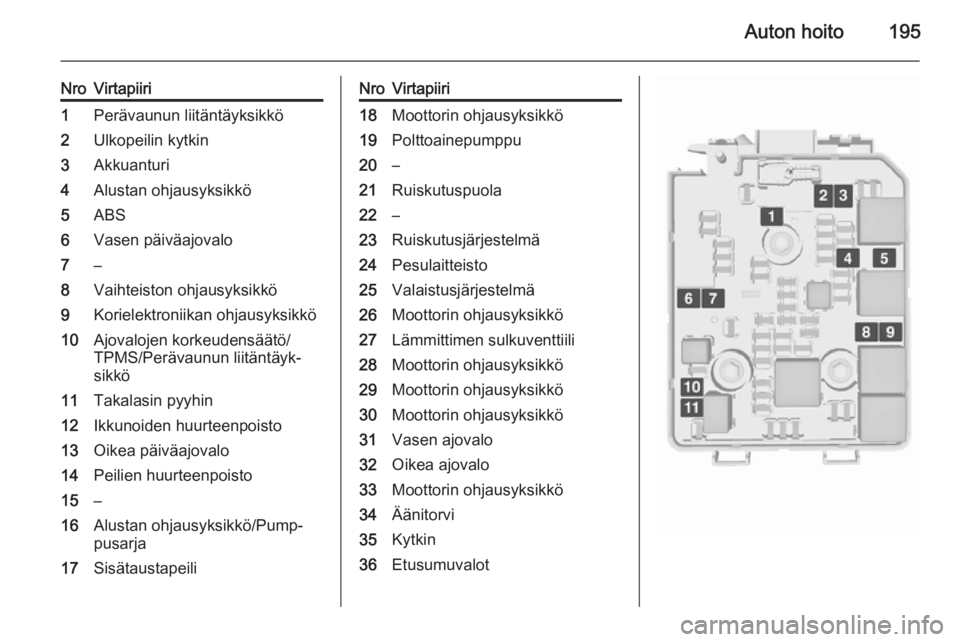

Auton hoito195
NroVirtapiiri1Perävaunun liitäntäyksikkö2Ulkopeilin kytkin3Akkuanturi4Alustan ohjausyksikkö5ABS6Vasen päiväajovalo7–8Vaihteiston ohjausyksikkö9Korielektroniikan ohjausyksikkö10Ajovalojen korkeudensäätö/
TPMS/Perävaunun liitäntäyk‐
sikkö11Takalasin pyyhin12Ikkunoiden huurteenpoisto13Oikea päiväajovalo14Peilien huurteenpoisto15–16Alustan ohjausyksikkö/Pump‐
pusarja17SisätaustapeiliNroVirtapiiri18Moottorin ohjausyksikkö19Polttoainepumppu20–21Ruiskutuspuola22–23Ruiskutusjärjestelmä24Pesulaitteisto25Valaistusjärjestelmä26Moottorin ohjausyksikkö27Lämmittimen sulkuventtiili28Moottorin ohjausyksikkö29Moottorin ohjausyksikkö30Moottorin ohjausyksikkö31Vasen ajovalo32Oikea ajovalo33Moottorin ohjausyksikkö34Äänitorvi35Kytkin36Etusumuvalot

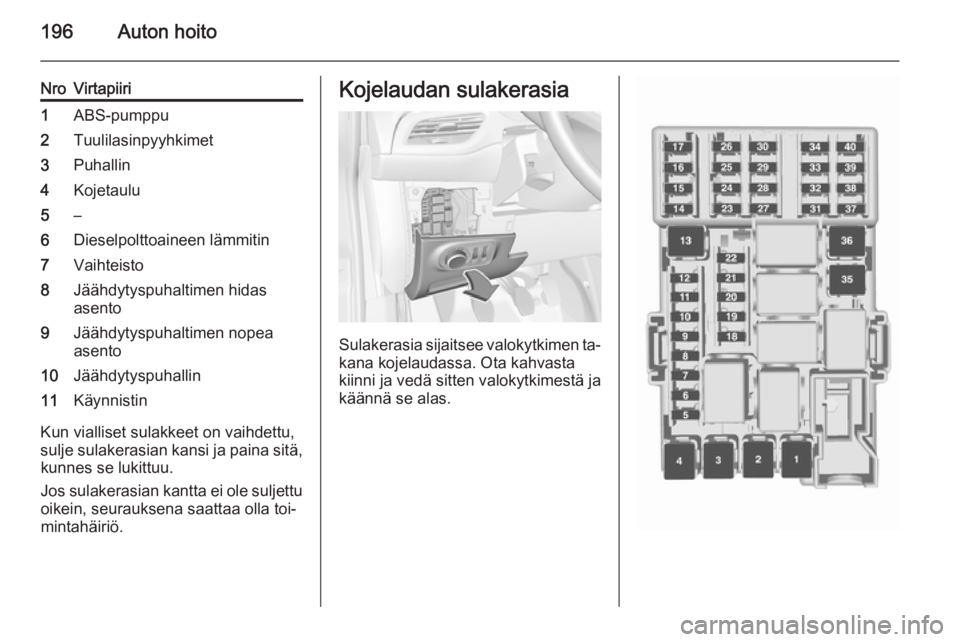

196Auton hoito
NroVirtapiiri1ABS-pumppu2Tuulilasinpyyhkimet3Puhallin4Kojetaulu5–6Dieselpolttoaineen lämmitin7Vaihteisto8Jäähdytyspuhaltimen hidas
asento9Jäähdytyspuhaltimen nopea
asento10Jäähdytyspuhallin11Käynnistin
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriö.
Kojelaudan sulakerasia
Sulakerasia sijaitsee valokytkimen ta‐
kana kojelaudassa. Ota kahvasta kiinni ja vedä sitten valokytkimestä ja
käännä se alas.

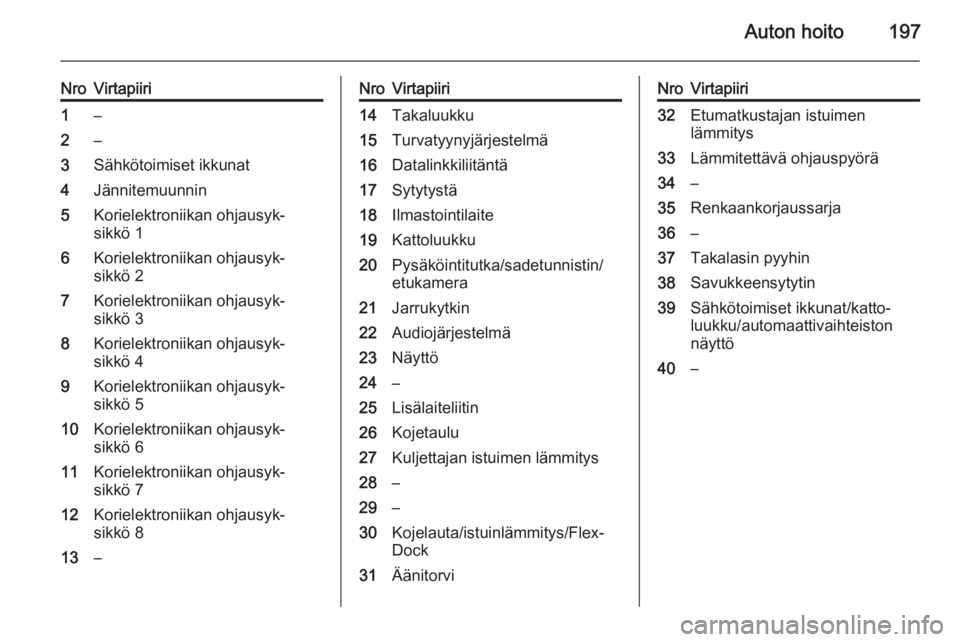

Auton hoito197
NroVirtapiiri1–2–3Sähkötoimiset ikkunat4Jännitemuunnin5Korielektroniikan ohjausyk‐
sikkö 16Korielektroniikan ohjausyk‐
sikkö 27Korielektroniikan ohjausyk‐
sikkö 38Korielektroniikan ohjausyk‐
sikkö 49Korielektroniikan ohjausyk‐
sikkö 510Korielektroniikan ohjausyk‐
sikkö 611Korielektroniikan ohjausyk‐
sikkö 712Korielektroniikan ohjausyk‐
sikkö 813–NroVirtapiiri14Takaluukku15Turvatyynyjärjestelmä16Datalinkkiliitäntä17Sytytystä18Ilmastointilaite19Kattoluukku20Pysäköintitutka/sadetunnistin/
etukamera21Jarrukytkin22Audiojärjestelmä23Näyttö24–25Lisälaiteliitin26Kojetaulu27Kuljettajan istuimen lämmitys28–29–30Kojelauta/istuinlämmitys/Flex‐
Dock31ÄänitorviNroVirtapiiri32Etumatkustajan istuimen
lämmitys33Lämmitettävä ohjauspyörä34–35Renkaankorjaussarja36–37Takalasin pyyhin38Savukkeensytytin39Sähkötoimiset ikkunat/katto‐
luukku/automaattivaihteiston
näyttö40–

198Auton hoitoAuton työkalutTyökalut
Renkaankorjaussarjalla
varustetut autot
Työkalut sijaitsevat tavaratilan lattian
suojuksen alla yhdessä hinaussilmu‐
kan ja renkaankorjaussarjan kanssa.
Takakuljetusjärjestelmällä tai kaksin‐
kertaisella tavaratilan lattialla varus‐
tetuissa versioissa työkalut sijaitsevat tavaratilan oikealla puolella olevassa
lokerossa yhdessä hinaussilmukan ja
renkaankorjaussarjan kanssa.
Varapyörällä varustetut autot
Nosturi, pyöränpulttiavain ja osa työ‐
kaluista on tavaratilan oikealla puo‐
lella olevassa lokerossa suojuksen
alla 3 69.
