OPEL CORSA 2015.5 Ohjekirja (in Finnish)

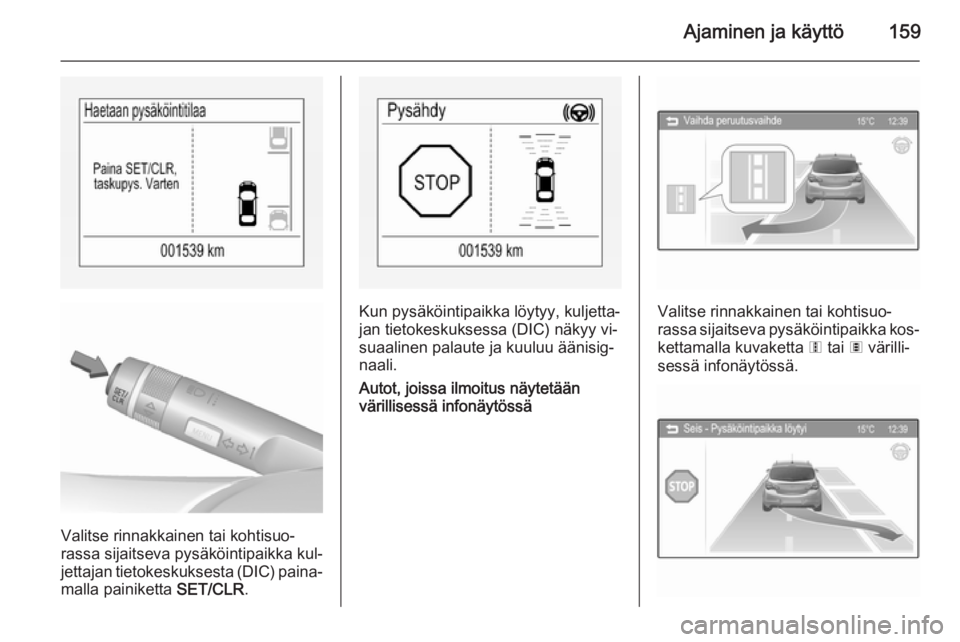

Ajaminen ja käyttö159
Valitse rinnakkainen tai kohtisuo‐
rassa sijaitseva pysäköintipaikka kul‐
jettajan tietokeskuksesta (DIC) paina‐ malla painiketta SET/CLR.
Kun pysäköintipaikka löytyy, kuljetta‐
jan tietokeskuksessa (DIC) näkyy vi‐
suaalinen palaute ja kuuluu äänisig‐
naali.
Autot, joissa ilmoitus näytetään
värillisessä infonäytössäValitse rinnakkainen tai kohtisuo‐
rassa sijaitseva pysäköintipaikka kos‐
kettamalla kuvaketta 6 tai 7 värilli‐
sessä infonäytössä.

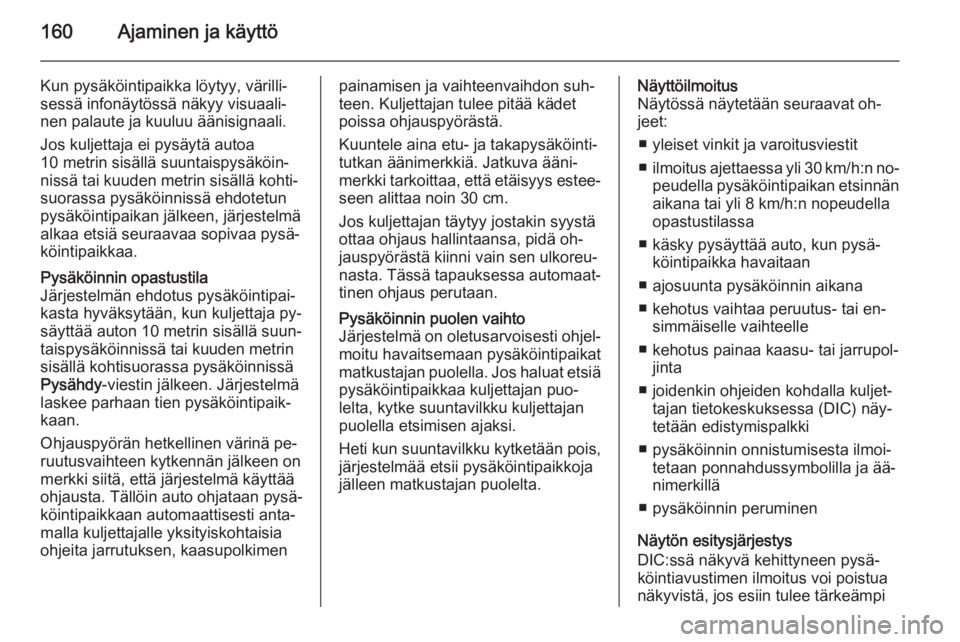

160Ajaminen ja käyttö
Kun pysäköintipaikka löytyy, värilli‐
sessä infonäytössä näkyy visuaali‐
nen palaute ja kuuluu äänisignaali.
Jos kuljettaja ei pysäytä autoa
10 metrin sisällä suuntaispysäköin‐
nissä tai kuuden metrin sisällä kohti‐ suorassa pysäköinnissä ehdotetun
pysäköintipaikan jälkeen, järjestelmä
alkaa etsiä seuraavaa sopivaa pysä‐
köintipaikkaa.Pysäköinnin opastustila
Järjestelmän ehdotus pysäköintipai‐
kasta hyväksytään, kun kuljettaja py‐
säyttää auton 10 metrin sisällä suun‐
taispysäköinnissä tai kuuden metrin
sisällä kohtisuorassa pysäköinnissä
Pysähdy -viestin jälkeen. Järjestelmä
laskee parhaan tien pysäköintipaik‐
kaan.
Ohjauspyörän hetkellinen värinä pe‐
ruutusvaihteen kytkennän jälkeen on
merkki siitä, että järjestelmä käyttää ohjausta. Tällöin auto ohjataan pysä‐
köintipaikkaan automaattisesti anta‐
malla kuljettajalle yksityiskohtaisia
ohjeita jarrutuksen, kaasupolkimenpainamisen ja vaihteenvaihdon suh‐
teen. Kuljettajan tulee pitää kädet
poissa ohjauspyörästä.
Kuuntele aina etu- ja takapysäköinti‐
tutkan äänimerkkiä. Jatkuva ääni‐
merkki tarkoittaa, että etäisyys estee‐
seen alittaa noin 30 cm.
Jos kuljettajan täytyy jostakin syystä
ottaa ohjaus hallintaansa, pidä oh‐
jauspyörästä kiinni vain sen ulkoreu‐
nasta. Tässä tapauksessa automaat‐
tinen ohjaus perutaan.Pysäköinnin puolen vaihto
Järjestelmä on oletusarvoisesti ohjel‐ moitu havaitsemaan pysäköintipaikat
matkustajan puolella. Jos haluat etsiä
pysäköintipaikkaa kuljettajan puo‐
lelta, kytke suuntavilkku kuljettajan
puolella etsimisen ajaksi.
Heti kun suuntavilkku kytketään pois, järjestelmää etsii pysäköintipaikkojajälleen matkustajan puolelta.Näyttöilmoitus
Näytössä näytetään seuraavat oh‐
jeet:
■ yleiset vinkit ja varoitusviestit
■ ilmoitus ajettaessa yli 30 km/h:n no‐
peudella pysäköintipaikan etsinnän
aikana tai yli 8 km/h:n nopeudella opastustilassa
■ käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan
■ ajosuunta pysäköinnin aikana
■ kehotus vaihtaa peruutus- tai en‐ simmäiselle vaihteelle
■ kehotus painaa kaasu- tai jarrupol‐ jinta
■ joidenkin ohjeiden kohdalla kuljet‐ tajan tietokeskuksessa (DIC) näy‐
tetään edistymispalkki
■ pysäköinnin onnistumisesta ilmoi‐ tetaan ponnahdussymbolilla ja ää‐
nimerkillä
■ pysäköinnin peruminen
Näytön esitysjärjestys
DIC:ssä näkyvä kehittyneen pysä‐
köintiavustimen ilmoitus voi poistua näkyvistä, jos esiin tulee tärkeämpi

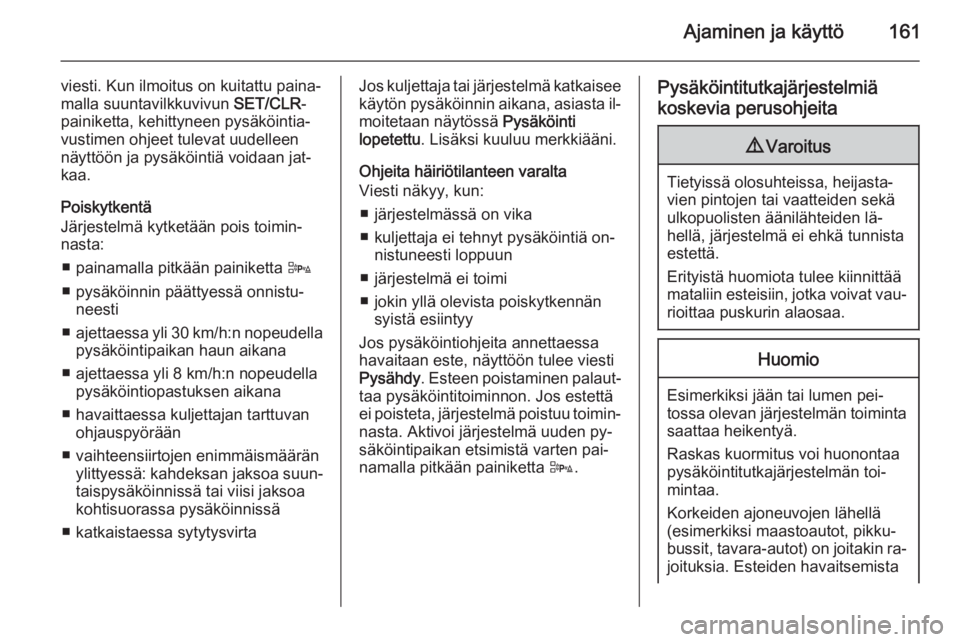

Ajaminen ja käyttö161
viesti. Kun ilmoitus on kuitattu paina‐
malla suuntavilkkuvivun SET/CLR-
painiketta, kehittyneen pysäköintia‐
vustimen ohjeet tulevat uudelleen
näyttöön ja pysäköintiä voidaan jat‐
kaa.
Poiskytkentä
Järjestelmä kytketään pois toimin‐
nasta:
■ painamalla pitkään painiketta D
■ pysäköinnin päättyessä onnistu‐ neesti
■ ajettaessa yli 30 km/h:n nopeudella
pysäköintipaikan haun aikana
■ ajettaessa yli 8 km/h:n nopeudella pysäköintiopastuksen aikana
■ havaittaessa kuljettajan tarttuvan ohjauspyörään
■ vaihteensiirtojen enimmäismäärän ylittyessä: kahdeksan jaksoa suun‐
taispysäköinnissä tai viisi jaksoa
kohtisuorassa pysäköinnissä
■ katkaistaessa sytytysvirtaJos kuljettaja tai järjestelmä katkaisee
käytön pysäköinnin aikana, asiasta il‐
moitetaan näytössä Pysäköinti
lopetettu . Lisäksi kuuluu merkkiääni.
Ohjeita häiriötilanteen varalta
Viesti näkyy, kun:
■ järjestelmässä on vika
■ kuljettaja ei tehnyt pysäköintiä on‐ nistuneesti loppuun
■ järjestelmä ei toimi
■ jokin yllä olevista poiskytkennän syistä esiintyy
Jos pysäköintiohjeita annettaessa
havaitaan este, näyttöön tulee viesti
Pysähdy . Esteen poistaminen palaut‐
taa pysäköintitoiminnon. Jos estettä
ei poisteta, järjestelmä poistuu toimin‐
nasta. Aktivoi järjestelmä uuden py‐
säköintipaikan etsimistä varten pai‐
namalla pitkään painiketta D.Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lä‐
hellä, järjestelmä ei ehkä tunnista
estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat vau‐ rioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen pei‐
tossa olevan järjestelmän toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän toi‐
mintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐ bussit, tavara-autot) on joitakin ra‐
joituksia. Esteiden havaitsemista

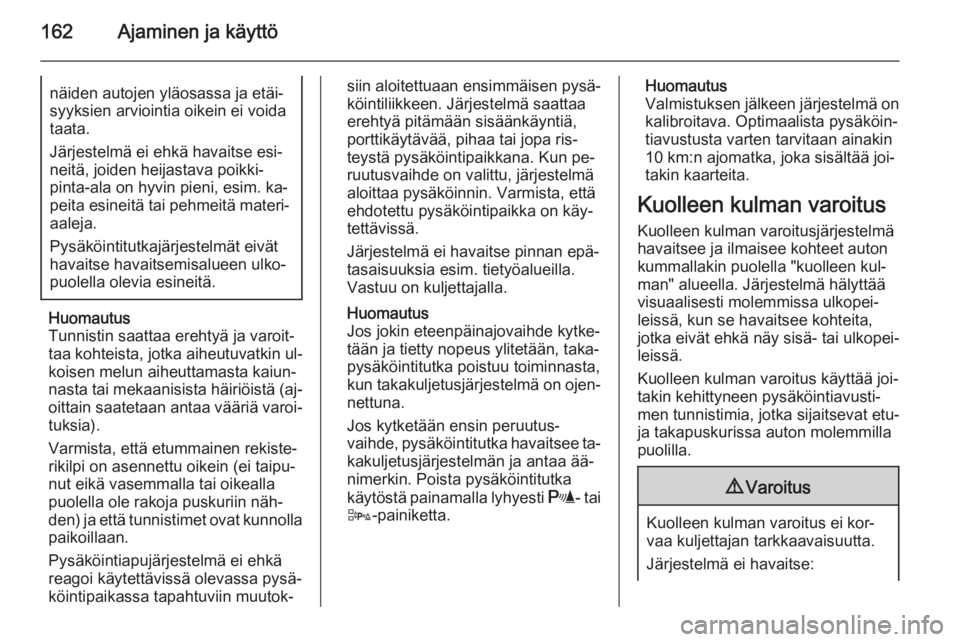

162Ajaminen ja käyttönäiden autojen yläosassa ja etäi‐
syyksien arviointia oikein ei voida
taata.
Järjestelmä ei ehkä havaitse esi‐
neitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim. ka‐
peita esineitä tai pehmeitä materi‐ aaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Tunnistin saattaa erehtyä ja varoit‐
taa kohteista, jotka aiheutuvatkin ul‐ koisen melun aiheuttamasta kaiun‐
nasta tai mekaanisista häiriöistä (aj‐
oittain saatetaan antaa vääriä varoi‐
tuksia).
Varmista, että etummainen rekiste‐
rikilpi on asennettu oikein (ei taipu‐
nut eikä vasemmalla tai oikealla
puolella ole rakoja puskuriin näh‐
den) ja että tunnistimet ovat kunnolla paikoillaan.
Pysäköintiapujärjestelmä ei ehkä
reagoi käytettävissä olevassa pysä‐
köintipaikassa tapahtuviin muutok‐
siin aloitettuaan ensimmäisen pysä‐
köintiliikkeen. Järjestelmä saattaa
erehtyä pitämään sisäänkäyntiä,
porttikäytävää, pihaa tai jopa ris‐
teystä pysäköintipaikkana. Kun pe‐
ruutusvaihde on valittu, järjestelmä
aloittaa pysäköinnin. Varmista, että
ehdotettu pysäköintipaikka on käy‐
tettävissä.
Järjestelmä ei havaitse pinnan epä‐
tasaisuuksia esim. tietyöalueilla.
Vastuu on kuljettajalla.
Huomautus
Jos jokin eteenpäinajovaihde kytke‐
tään ja tietty nopeus ylitetään, taka‐
pysäköintitutka poistuu toiminnasta,
kun takakuljetusjärjestelmä on ojen‐
nettuna.
Jos kytketään ensin peruutus‐
vaihde, pysäköintitutka havaitsee ta‐ kakuljetusjärjestelmän ja antaa ää‐
nimerkin. Poista pysäköintitutka
käytöstä painamalla lyhyesti r- tai
D -painiketta.Huomautus
Valmistuksen jälkeen järjestelmä on kalibroitava. Optimaalista pysäköin‐
tiavustusta varten tarvitaan ainakin
10 km:n ajomatka, joka sisältää joi‐
takin kaarteita.
Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen kul‐
man" alueella. Järjestelmä hälyttää
visuaalisesti molemmissa ulkopei‐
leissä, kun se havaitsee kohteita,
jotka eivät ehkä näy sisä- tai ulkopei‐
leissä.
Kuolleen kulman varoitus käyttää joi‐
takin kehittyneen pysäköintiavusti‐
men tunnistimia, jotka sijaitsevat etu-
ja takapuskurissa auton molemmilla puolilla.9 Varoitus
Kuolleen kulman varoitus ei kor‐
vaa kuljettajan tarkkaavaisuutta.
Järjestelmä ei havaitse:

Ajaminen ja käyttö163■ nopeasti lähestyviä autoja kuol‐leen kulman ulkopuolisella alu‐
eella
■ jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, oranssi va‐ roitussymboli B syttyy vastaavassa
ulkopeilissä. Jos kuljettaja sitten akti‐
voi suuntavilkun, varoitussymboli B
alkaa vilkkua oranssina varoituksena
siitä, ettei kaistaa pidä vaihtaa.
Kuolleen kulman varoitus on toimin‐
nassa 10 km/h - 140 km/h nopeuk‐
silla. Ajaminen yli 140 km/h:n nopeu‐
della kytkee järjestelmän pois päältä,
himmeät varoitussymbolit B ilmaise‐
vat tämän molemmissa ulkopeileissä.
Nopeuden alentaminen takaisin tä‐
män rajan alapuolelle sammuttaa va‐
roitussymbolit. Jos sen jälkeen havai‐
taan auto kuolleen kulman alueella,
varoitussymbolit B syttyvät normaa‐
listi vastaavalla puolella.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Järjestelmä voidaan kytkeä päälle tai
pois infonäytössä, auton räätälöinti
3 103.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa.
Havaintovyöhykkeet
Havaintovyöhykkeet alkavat takapus‐ kurista ja ulottuvat noin kolme metriä
taaksepäin ja sivuille. Vyöhykkeen
korkeus on noin 0,5 metrin ja
kahden metrin välillä maasta mitat‐
tuna.
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten kai‐
teet, tolpat, reunakivet, seinät ja pal‐ kit. Pysäköityjä tai vastaantulevia au‐
toja ei tunnisteta.
Ohjeita häiriötilanteen varalta Ajoittaisia vääriä hälytyksiä voi aiheu‐
tua normaaleissa olosuhteissa ja ne
lisääntyvät kosteissa olosuhteissa.

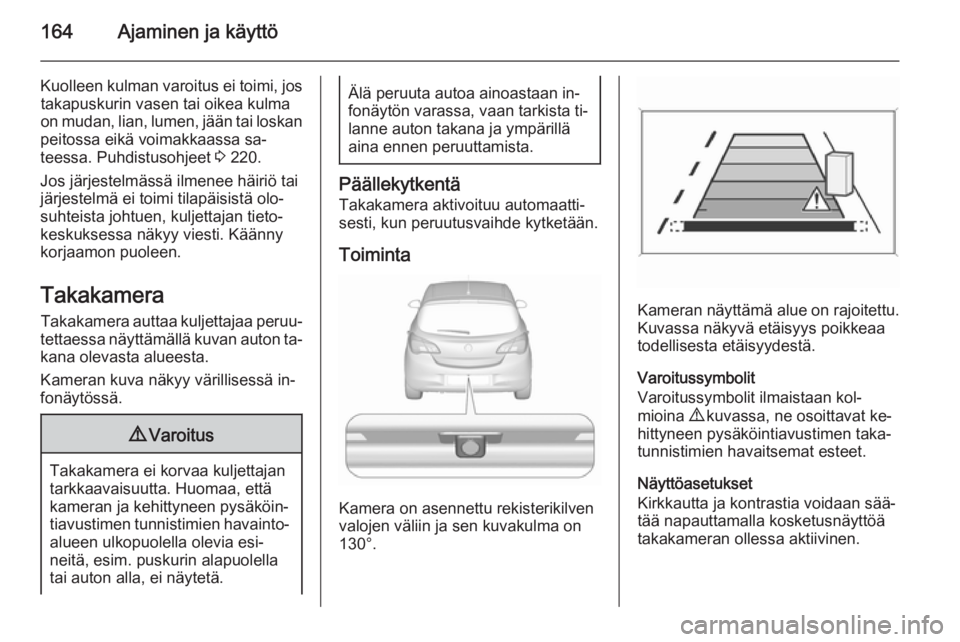

164Ajaminen ja käyttö
Kuolleen kulman varoitus ei toimi, jostakapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan
peitossa eikä voimakkaassa sa‐
teessa. Puhdistusohjeet 3 220.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä olo‐
suhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Käänny
korjaamon puoleen.
TakakameraTakakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton ta‐
kana olevasta alueesta.
Kameran kuva näkyy värillisessä in‐
fonäytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐ alueen ulkopuolella olevia esi‐
neitä, esim. puskurin alapuolella
tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan in‐
fonäytön varassa, vaan tarkista ti‐ lanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera on asennettu rekisterikilven
valojen väliin ja sen kuvakulma on
130°.
Kameran näyttämä alue on rajoitettu.
Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Varoitussymbolit
Varoitussymbolit ilmaistaan kol‐
mioina 9 kuvassa, ne osoittavat ke‐
hittyneen pysäköintiavustimen taka‐
tunnistimien havaitsemat esteet.
Näyttöasetukset
Kirkkautta ja kontrastia voidaan sää‐
tää napauttamalla kosketusnäyttöä
takakameran ollessa aktiivinen.

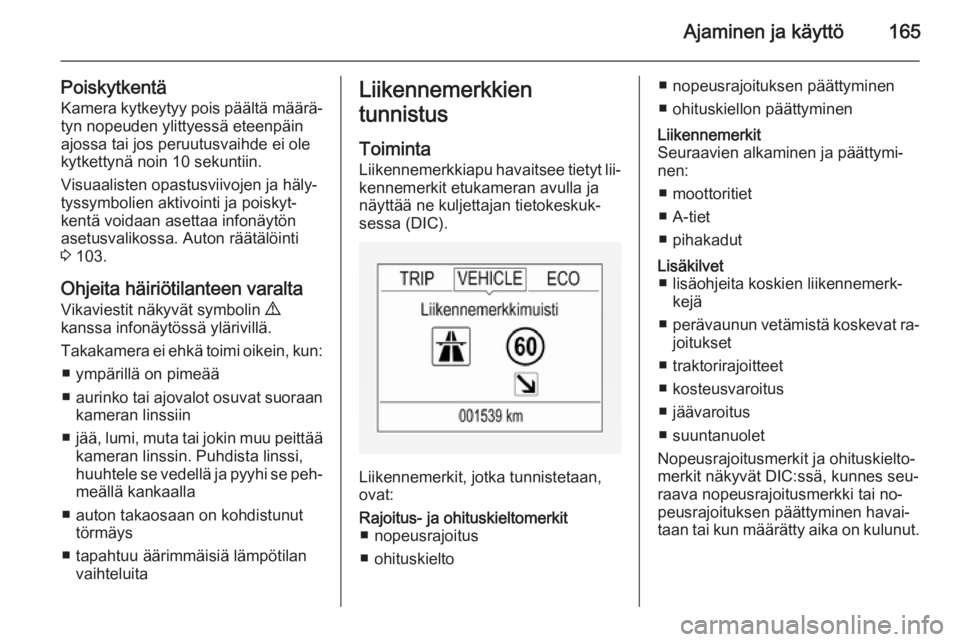

Ajaminen ja käyttö165
PoiskytkentäKamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 10 sekuntiin.
Visuaalisten opastusviivojen ja häly‐
tyssymbolien aktivointi ja poiskyt‐
kentä voidaan asettaa infonäytön
asetusvalikossa. Auton räätälöinti
3 103.
Ohjeita häiriötilanteen varalta Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ■ ympärillä on pimeää
■ aurinko tai ajovalot osuvat suoraan
kameran linssiin
■ jää, lumi, muta tai jokin muu peittää
kameran linssin. Puhdista linssi,
huuhtele se vedellä ja pyyhi se peh‐
meällä kankaalla
■ auton takaosaan on kohdistunut törmäys
■ tapahtuu äärimmäisiä lämpötilan vaihteluitaLiikennemerkkien
tunnistus
Toiminta
Liikennemerkkiapu havaitsee tietyt lii‐ kennemerkit etukameran avulla janäyttää ne kuljettajan tietokeskuk‐
sessa (DIC).
Liikennemerkit, jotka tunnistetaan,
ovat:
Rajoitus- ja ohituskieltomerkit ■ nopeusrajoitus
■ ohituskielto■ nopeusrajoituksen päättyminen
■ ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
■ moottoritiet
■ A-tiet
■ pihakadutLisäkilvet ■ lisäohjeita koskien liikennemerk‐ kejä
■ perävaunun vetämistä koskevat ra‐
joitukset
■ traktorirajoitteet
■ kosteusvaroitus
■ jäävaroitus
■ suuntanuolet
Nopeusrajoitusmerkit ja ohituskielto‐
merkit näkyvät DIC:ssä, kunnes seu‐
raava nopeusrajoitusmerkki tai no‐
peusrajoituksen päättyminen havai‐
taan tai kun määrätty aika on kulunut.

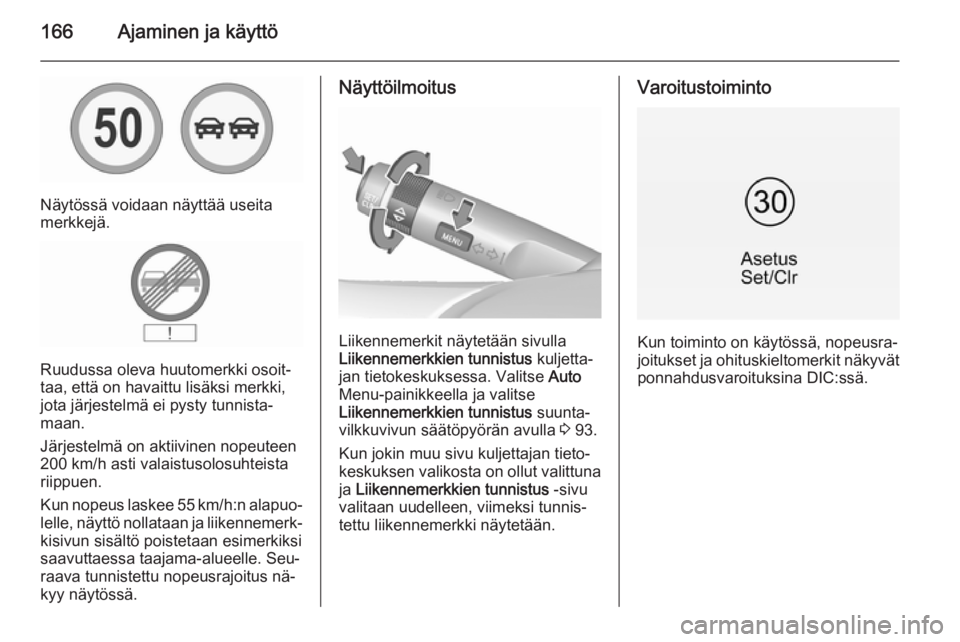

166Ajaminen ja käyttö
Näytössä voidaan näyttää useita
merkkejä.
Ruudussa oleva huutomerkki osoit‐
taa, että on havaittu lisäksi merkki,
jota järjestelmä ei pysty tunnista‐
maan.
Järjestelmä on aktiivinen nopeuteen
200 km/h asti valaistusolosuhteista
riippuen.
Kun nopeus laskee 55 km/h:n alapuo‐
lelle, näyttö nollataan ja liikennemerk‐ kisivun sisältö poistetaan esimerkiksi
saavuttaessa taajama-alueelle. Seu‐
raava tunnistettu nopeusrajoitus nä‐
kyy näytössä.
Näyttöilmoitus
Liikennemerkit näytetään sivulla
Liikennemerkkien tunnistus kuljetta‐
jan tietokeskuksessa. Valitse Auto
Menu-painikkeella ja valitse
Liikennemerkkien tunnistus suunta‐
vilkkuvivun säätöpyörän avulla 3 93.
Kun jokin muu sivu kuljettajan tieto‐ keskuksen valikosta on ollut valittuna
ja Liikennemerkkien tunnistus -sivu
valitaan uudelleen, viimeksi tunnis‐
tettu liikennemerkki näytetään.
Varoitustoiminto
Kun toiminto on käytössä, nopeusra‐
joitukset ja ohituskieltomerkit näkyvät ponnahdusvaroituksina DIC:ssä.

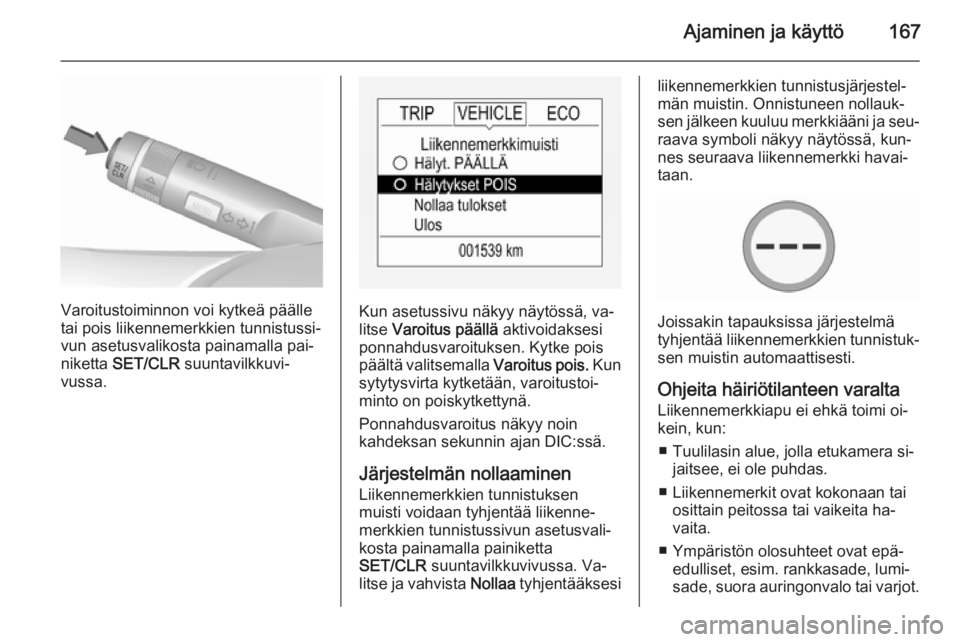

Ajaminen ja käyttö167
Varoitustoiminnon voi kytkeä päälle
tai pois liikennemerkkien tunnistussi‐
vun asetusvalikosta painamalla pai‐
niketta SET/CLR suuntavilkkuvi‐
vussa.Kun asetussivu näkyy näytössä, va‐
litse Varoitus päällä aktivoidaksesi
ponnahdusvaroituksen. Kytke pois päältä valitsemalla Varoitus pois. Kun
sytytysvirta kytketään, varoitustoi‐
minto on poiskytkettynä.
Ponnahdusvaroitus näkyy noin
kahdeksan sekunnin ajan DIC:ssä.
Järjestelmän nollaaminen
Liikennemerkkien tunnistuksen
muisti voidaan tyhjentää liikenne‐
merkkien tunnistussivun asetusvali‐
kosta painamalla painiketta
SET/CLR suuntavilkkuvivussa. Va‐
litse ja vahvista Nollaa tyhjentääksesi
liikennemerkkien tunnistusjärjestel‐
män muistin. Onnistuneen nollauk‐
sen jälkeen kuuluu merkkiääni ja seu‐ raava symboli näkyy näytössä, kun‐
nes seuraava liikennemerkki havai‐
taan.
Joissakin tapauksissa järjestelmä
tyhjentää liikennemerkkien tunnistuk‐ sen muistin automaattisesti.
Ohjeita häiriötilanteen varalta Liikennemerkkiapu ei ehkä toimi oi‐
kein, kun:
■ Tuulilasin alue, jolla etukamera si‐ jaitsee, ei ole puhdas.
■ Liikennemerkit ovat kokonaan tai osittain peitossa tai vaikeita ha‐
vaita.
■ Ympäristön olosuhteet ovat epä‐ edulliset, esim. rankkasade, lumi‐
sade, suora auringonvalo tai varjot.

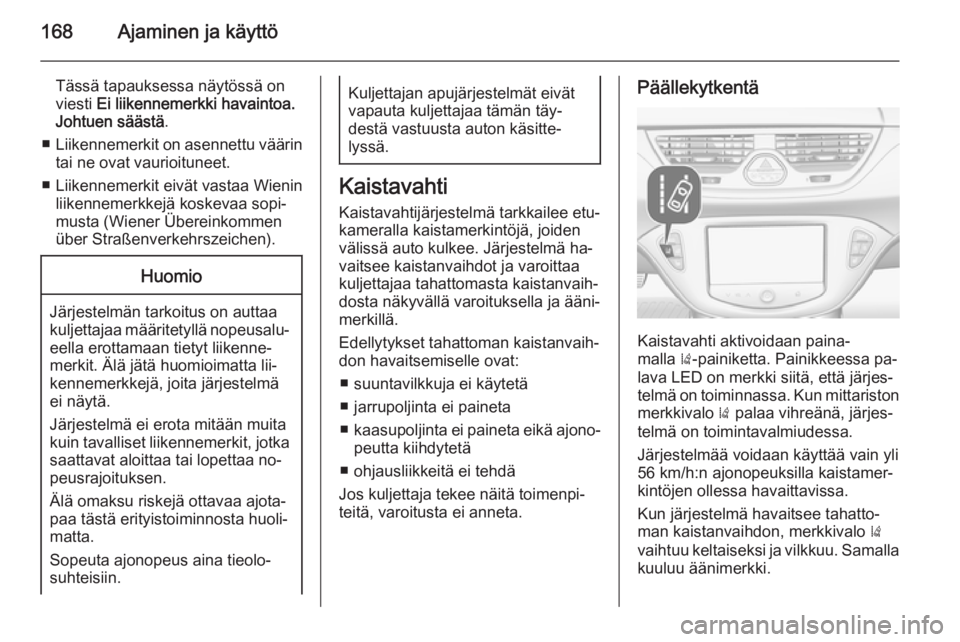

168Ajaminen ja käyttö
Tässä tapauksessa näytössä on
viesti Ei liikennemerkki havaintoa.
Johtuen säästä .
■ Liikennemerkit on asennettu väärin
tai ne ovat vaurioituneet.
■ Liikennemerkit eivät vastaa Wienin liikennemerkkejä koskevaa sopi‐
musta (Wiener Übereinkommen
über Straßenverkehrszeichen).Huomio
Järjestelmän tarkoitus on auttaa
kuljettajaa määritetyllä nopeusalu‐ eella erottamaan tietyt liikenne‐
merkit. Älä jätä huomioimatta lii‐
kennemerkkejä, joita järjestelmä
ei näytä.
Järjestelmä ei erota mitään muita
kuin tavalliset liikennemerkit, jotka saattavat aloittaa tai lopettaa no‐
peusrajoituksen.
Älä omaksu riskejä ottavaa ajota‐
paa tästä erityistoiminnosta huoli‐
matta.
Sopeuta ajonopeus aina tieolo‐
suhteisiin.
Kuljettajan apujärjestelmät eivät vapauta kuljettajaa tämän täy‐
destä vastuusta auton käsitte‐
lyssä.
Kaistavahti
Kaistavahtijärjestelmä tarkkailee etu‐
kameralla kaistamerkintöjä, joiden
välissä auto kulkee. Järjestelmä ha‐
vaitsee kaistanvaihdot ja varoittaa
kuljettajaa tahattomasta kaistanvaih‐
dosta näkyvällä varoituksella ja ääni‐
merkillä.
Edellytykset tahattoman kaistanvaih‐
don havaitsemiselle ovat:
■ suuntavilkkuja ei käytetä
■ jarrupoljinta ei paineta
■ kaasupoljinta ei paineta eikä ajono‐
peutta kiihdytetä
■ ohjausliikkeitä ei tehdä
Jos kuljettaja tekee näitä toimenpi‐
teitä, varoitusta ei anneta.
Päällekytkentä
Kaistavahti aktivoidaan paina‐
malla )-painiketta. Painikkeessa pa‐
lava LED on merkki siitä, että järjes‐
telmä on toiminnassa. Kun mittariston
merkkivalo ) palaa vihreänä, järjes‐
telmä on toimintavalmiudessa.
Järjestelmää voidaan käyttää vain yli
56 km/h:n ajonopeuksilla kaistamer‐ kintöjen ollessa havaittavissa.
Kun järjestelmä havaitsee tahatto‐
man kaistanvaihdon, merkkivalo )
vaihtuu keltaiseksi ja vilkkuu. Samalla kuuluu äänimerkki.
