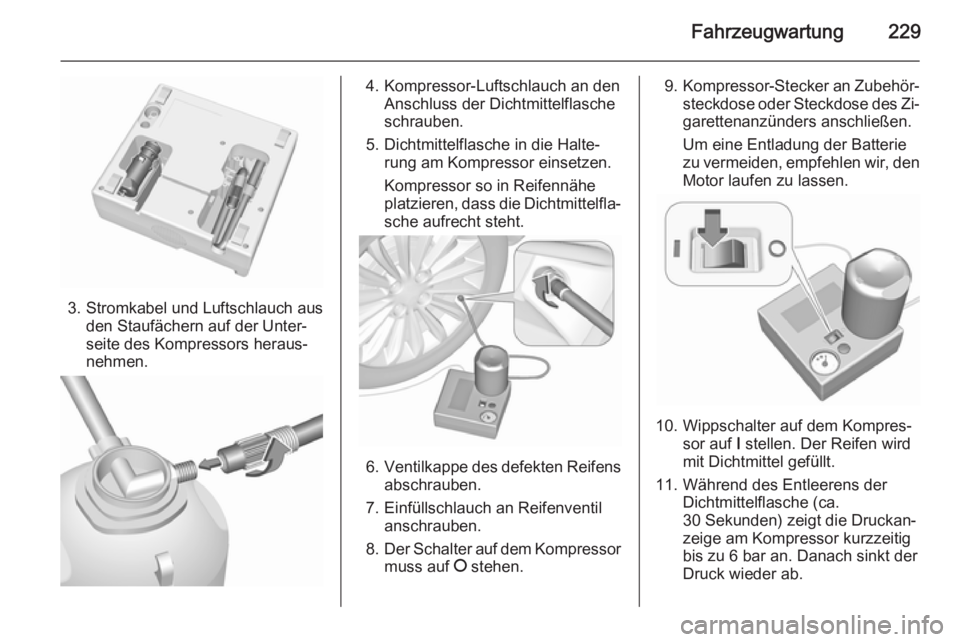

Fahrzeugwartung229
3. Stromkabel und Luftschlauch ausden Staufächern auf der Unter‐
seite des Kompressors heraus‐
nehmen.
4. Kompressor-Luftschlauch an den Anschluss der Dichtmittelflasche
schrauben.
5. Dichtmittelflasche in die Halte‐ rung am Kompressor einsetzen.
Kompressor so in Reifennähe
platzieren, dass die Dichtmittelfla‐
sche aufrecht steht.
6. Ventilkappe des defekten Reifens
abschrauben.
7. Einfüllschlauch an Reifenventil anschrauben.
8. Der Schalter auf dem Kompressor
muss auf J stehen.
9. Kompressor-Stecker an Zubehör‐
steckdose oder Steckdose des Zi‐ garettenanzünders anschließen.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den Motor laufen zu lassen.
10. Wippschalter auf dem Kompres‐ sor auf I stellen. Der Reifen wird
mit Dichtmittel gefüllt.
11. Während des Entleerens der Dichtmittelflasche (ca.
30 Sekunden) zeigt die Druckan‐ zeige am Kompressor kurzzeitig
bis zu 6 bar an. Danach sinkt der
Druck wieder ab.

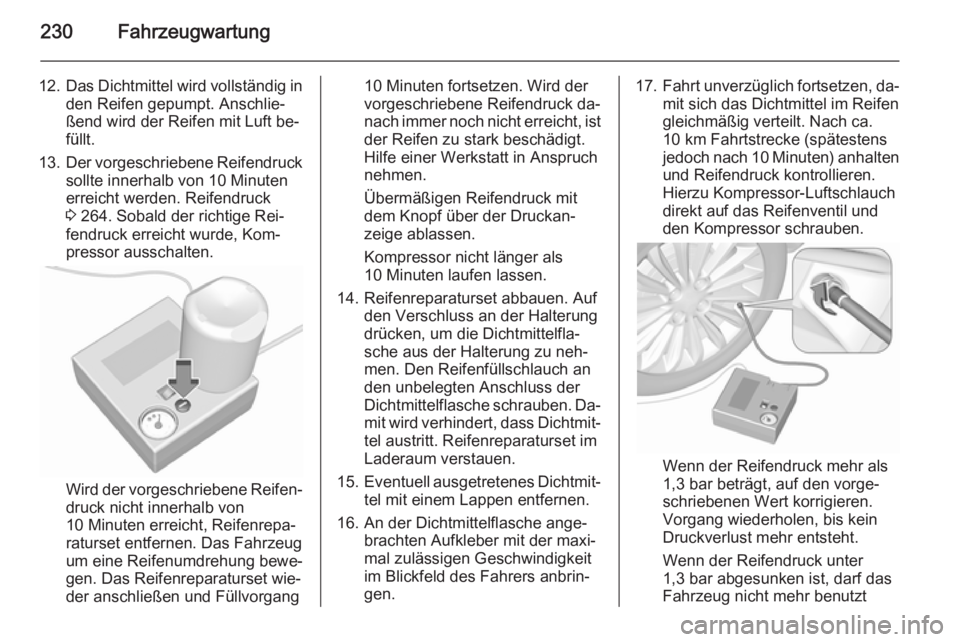

230Fahrzeugwartung
12.Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft be‐
füllt.
13. Der vorgeschriebene Reifendruck
sollte innerhalb von 10 Minuten
erreicht werden. Reifendruck
3 264. Sobald der richtige Rei‐
fendruck erreicht wurde, Kom‐
pressor ausschalten.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von
10 Minuten erreicht, Reifenrepa‐
raturset entfernen. Das Fahrzeug
um eine Reifenumdrehung bewe‐
gen. Das Reifenreparaturset wie‐
der anschließen und Füllvorgang
10 Minuten fortsetzen. Wird der
vorgeschriebene Reifendruck da‐
nach immer noch nicht erreicht, ist der Reifen zu stark beschädigt.
Hilfe einer Werkstatt in Anspruch
nehmen.
Übermäßigen Reifendruck mit
dem Knopf über der Druckan‐
zeige ablassen.
Kompressor nicht länger als 10 Minuten laufen lassen.
14. Reifenreparaturset abbauen. Auf den Verschluss an der Halterung
drücken, um die Dichtmittelfla‐
sche aus der Halterung zu neh‐
men. Den Reifenfüllschlauch an
den unbelegten Anschluss der
Dichtmittelflasche schrauben. Da‐
mit wird verhindert, dass Dichtmit‐ tel austritt. Reifenreparaturset im
Laderaum verstauen.
15. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
16. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.17. Fahrt unverzüglich fortsetzen, da‐
mit sich das Dichtmittel im Reifen
gleichmäßig verteilt. Nach ca.
10 km Fahrtstrecke (spätestens
jedoch nach 10 Minuten) anhalten
und Reifendruck kontrollieren.
Hierzu Kompressor-Luftschlauch
direkt auf das Reifenventil und
den Kompressor schrauben.
Wenn der Reifendruck mehr als
1,3 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr entsteht.
Wenn der Reifendruck unter
1,3 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt

Fahrzeugwartung231
werden. Hilfe einer Werkstatt in
Anspruch nehmen.
18. Reifenreparaturset im Laderaum verstauen.
Fahrzeuge mit
Reifenreparaturset in der
Seitenwand
Zum Öffnen des Fachs die Abde‐
ckung ausrasten und aufklappen.
1. Dichtmittelflasche und Halter mit Luftschlauch aus dem Einsatz
nehmen.
2. Luftschlauch vom Halter abwi‐ ckeln und an den Anschluss der
Dichtmittelflasche schrauben.
3. Dichtmittelflasche auf Halter ste‐ cken. Sicherstellen, dass die Fla‐
sche nicht umfällt.

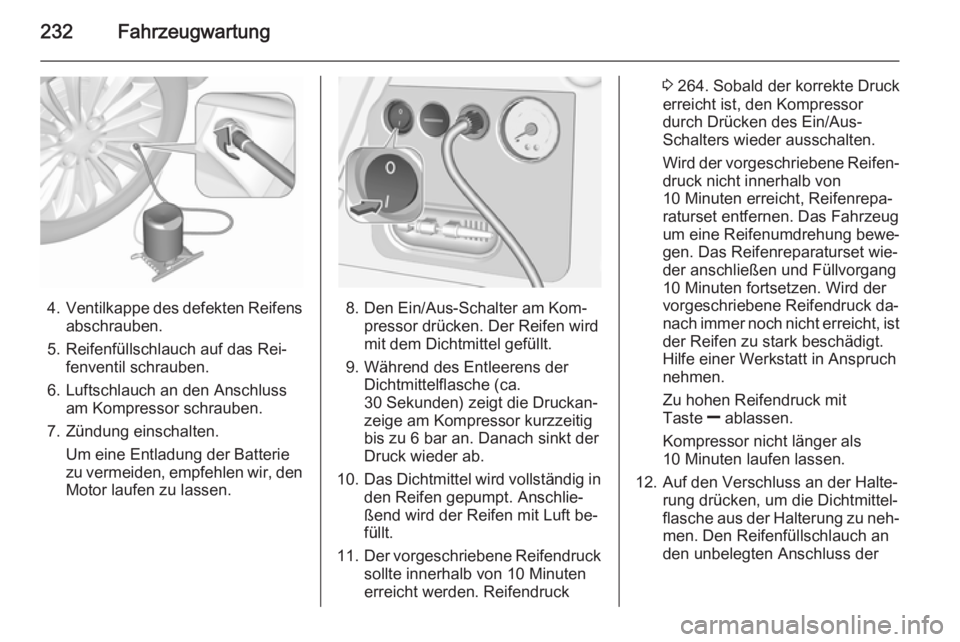

232Fahrzeugwartung
4.Ventilkappe des defekten Reifens
abschrauben.
5. Reifenfüllschlauch auf das Rei‐ fenventil schrauben.
6. Luftschlauch an den Anschluss am Kompressor schrauben.
7. Zündung einschalten. Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den
Motor laufen zu lassen.8. Den Ein/Aus-Schalter am Kom‐ pressor drücken. Der Reifen wird
mit dem Dichtmittel gefüllt.
9. Während des Entleerens der Dichtmittelflasche (ca.
30 Sekunden) zeigt die Druckan‐ zeige am Kompressor kurzzeitig
bis zu 6 bar an. Danach sinkt der
Druck wieder ab.
10. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft be‐
füllt.
11. Der vorgeschriebene Reifendruck
sollte innerhalb von 10 Minuten
erreicht werden. Reifendruck
3 264. Sobald der korrekte Druck
erreicht ist, den Kompressor
durch Drücken des Ein/Aus-
Schalters wieder ausschalten.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von
10 Minuten erreicht, Reifenrepa‐
raturset entfernen. Das Fahrzeug
um eine Reifenumdrehung bewe‐
gen. Das Reifenreparaturset wie‐
der anschließen und Füllvorgang
10 Minuten fortsetzen. Wird der
vorgeschriebene Reifendruck da‐
nach immer noch nicht erreicht, ist der Reifen zu stark beschädigt.
Hilfe einer Werkstatt in Anspruch
nehmen.
Zu hohen Reifendruck mit
Taste ] ablassen.
Kompressor nicht länger als 10 Minuten laufen lassen.
12. Auf den Verschluss an der Halte‐ rung drücken, um die Dichtmittel‐
flasche aus der Halterung zu neh‐
men. Den Reifenfüllschlauch an
den unbelegten Anschluss der

Fahrzeugwartung233
Dichtmittelflasche schrauben. Da‐
mit wird verhindert, dass Dichtmit‐ tel austritt. Reifenreparaturset im
Laderaum verstauen.
13. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
14. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
15. Fahrt unverzüglich fortsetzen, da‐
mit sich das Dichtmittel im Reifen
gleichmäßig verteilt. Nach ca.
10 km Fahrtstrecke (spätestens
jedoch nach 10 Minuten) anhalten
und Reifendruck kontrollieren.
Hierzu Kompressor-Luftschlauch
direkt auf das Reifenventil und
den Kompressor schrauben.
Wenn der Reifendruck mehr als
1,3 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr entsteht.
Wenn der Reifendruck unter
1,3 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt wer‐den. Hilfe einer Werkstatt in An‐
spruch nehmen.
16. Reifenreparaturset im Laderaum verstauen.
Allgemeine Informationen Hinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt;
diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des Kom‐
pressors diesen für mindestens
30 Minuten ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.
Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche er‐
setzen. Entsorgung entsprechend
den jeweiligen gesetzlichen Vor‐
schriften.
Kompressor und Dichtmittel können
ab ca. –30 °C verwendet werden.Die mitgelieferten Adapter können
zum Aufpumpen anderer Gegen‐
stände, beispielsweise von Bällen,
Luftmatratzen oder Schlauchboo‐
ten, verwendet werden. Die Adapter sind an der Kompressorunterseite
verstaut. Zum Abnehmen Kompres‐
sor-Luftschlauch anschrauben und
Adapter herausnehmen.
Radwechsel
Folgende Vorbereitungen treffen und
Hinweise beachten:
■ Fahrzeug auf waagerechtem, ebe‐ nem, festem und rutschsicherem
Untergrund parken. Vorderräder
gerade stellen.
■ Parkbremse anziehen, ersten Gang oder Rückwärtsgang bzw. P
einlegen.
■ Niemals mehrere Räder gleichzei‐ tig wechseln.
■ Wagenheber nur im Falle einer Rei‐
fenpanne verwenden; nicht beim
Reifenwechsel von Winter- auf Sommerreifen oder umgekehrt.
■ Der Wagenheber ist wartungsfrei.

234Fahrzeugwartung
■ Bei weichem Untergrund eine sta‐bile, maximal 1 cm dicke Unterlage
unter den Wagenheber legen.
■ Vor dem Verwenden des Wagen‐ hebers alle schweren Gegenstän‐
dige aus dem Fahrzeug entfernen.
■ Im angehobenen Fahrzeug dürfen sich keine Personen oder Tiere auf‐
halten.
■ Nicht unter das angehobene Fahr‐ zeug kriechen.
■ Angehobenes Fahrzeug nicht star‐ ten.
■ Radschrauben vor dem Eindrehen reinigen und Konus jeder Rad‐
schraube mit handelsüblichem
Schmierfett leicht einfetten.9 Warnung
Das Gewinde der Radbolzen nicht
schmieren.
1. Stahlräder:
Die Radabdeckung abziehen.
Leichtmetallfelgen mit
Schraubenkappen:
Radschraubenkappen mit einem
Schraubendreher lösen und ab‐
nehmen. Dabei zum Schutz der
Felge weichen Lappen zwischen
Schraubendreher und Leichtme‐
tallrad legen.
Leichtmetallfelgen mit
Nabenkappe:
Ausziehwerkzeug in den Öff‐
nungsschlitz der Nabenkappe
führen und die Kappe von der
Felge abziehen. Wagenwerkzeug
3 219.
2. Radschraubenschlüssel anset‐
zen und sicherstellen, dass er gut
sitzt. Die Radschrauben jeweils
eine halbe Umdrehung lösen.
Die Räder können mit Felgen‐
schlössern verriegelt werden.
Zum Lösen dieser Schrauben zu‐
erst den Felgenschlossadapter
anbringen und erst dann den Rad‐ schraubenschlüssel ansetzen.
Der Adapter befindet sich im
Handschuhfach.

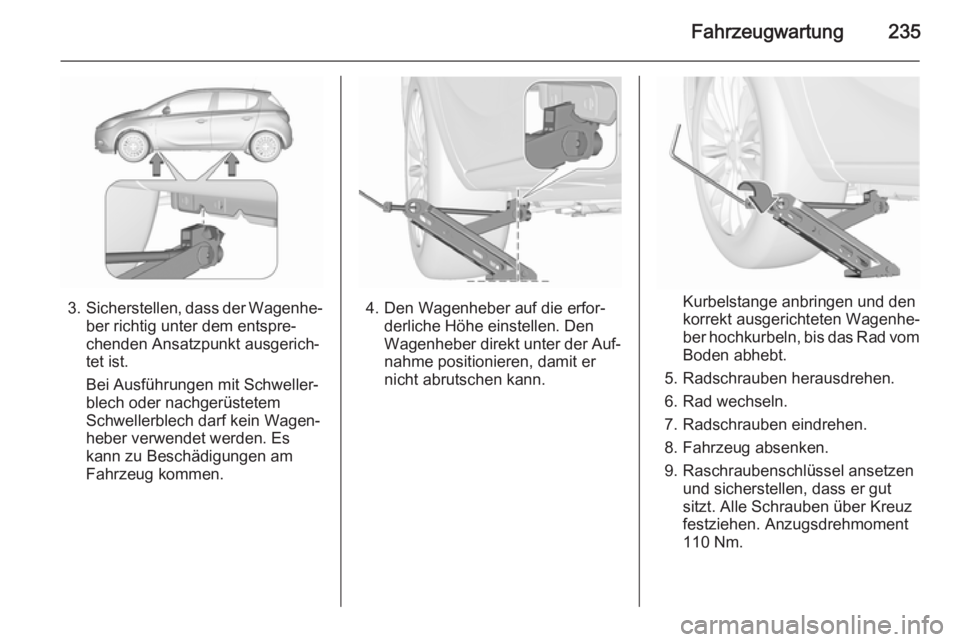

Fahrzeugwartung235
3.Sicherstellen, dass der Wagenhe‐
ber richtig unter dem entspre‐
chenden Ansatzpunkt ausgerich‐
tet ist.
Bei Ausführungen mit Schweller‐
blech oder nachgerüstetem
Schwellerblech darf kein Wagen‐
heber verwendet werden. Es
kann zu Beschädigungen am
Fahrzeug kommen.4. Den Wagenheber auf die erfor‐ derliche Höhe einstellen. Den
Wagenheber direkt unter der Auf‐ nahme positionieren, damit er
nicht abrutschen kann.Kurbelstange anbringen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom
Boden abhebt.
5. Radschrauben herausdrehen.
6. Rad wechseln.
7. Radschrauben eindrehen.
8. Fahrzeug absenken.
9. Raschraubenschlüssel ansetzen und sicherstellen, dass er gut
sitzt. Alle Schrauben über Kreuz
festziehen. Anzugsdrehmoment
110 Nm.

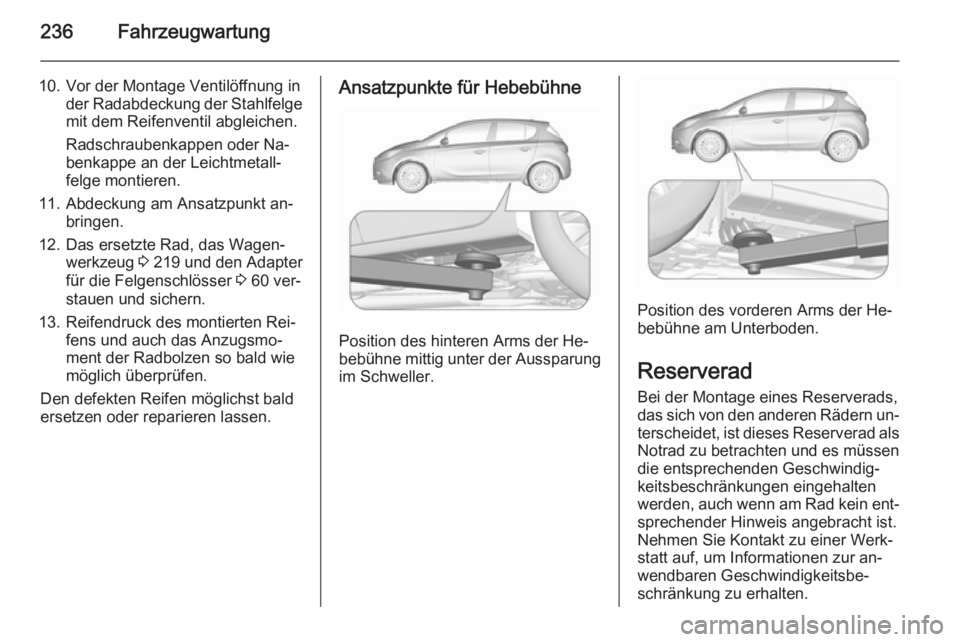

236Fahrzeugwartung
10. Vor der Montage Ventilöffnung inder Radabdeckung der Stahlfelge
mit dem Reifenventil abgleichen.
Radschraubenkappen oder Na‐
benkappe an der Leichtmetall‐
felge montieren.
11. Abdeckung am Ansatzpunkt an‐ bringen.
12. Das ersetzte Rad, das Wagen‐ werkzeug 3 219 und den Adapter
für die Felgenschlösser 3 60 ver‐
stauen und sichern.
13. Reifendruck des montierten Rei‐ fens und auch das Anzugsmo‐
ment der Radbolzen so bald wie
möglich überprüfen.
Den defekten Reifen möglichst bald
ersetzen oder reparieren lassen.Ansatzpunkte für Hebebühne
Position des hinteren Arms der He‐
bebühne mittig unter der Aussparung
im Schweller.
Position des vorderen Arms der He‐
bebühne am Unterboden.
Reserverad Bei der Montage eines Reserverads,
das sich von den anderen Rädern un‐
terscheidet, ist dieses Reserverad als Notrad zu betrachten und es müssen
die entsprechenden Geschwindig‐
keitsbeschränkungen eingehalten
werden, auch wenn am Rad kein ent‐
sprechender Hinweis angebracht ist.
Nehmen Sie Kontakt zu einer Werk‐
statt auf, um Informationen zur an‐
wendbaren Geschwindigkeitsbe‐
schränkung zu erhalten.

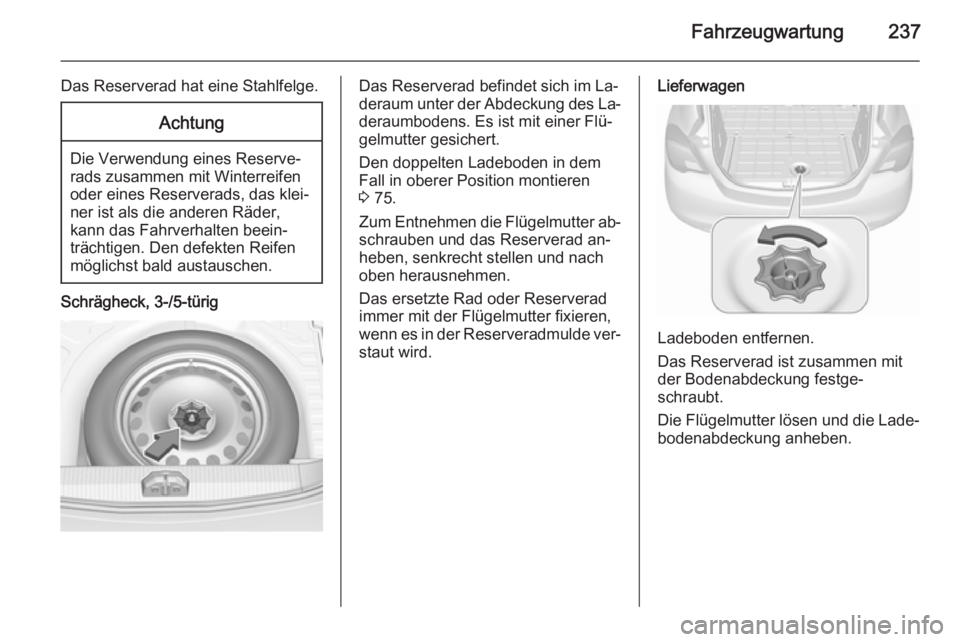

Fahrzeugwartung237
Das Reserverad hat eine Stahlfelge.Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Schrägheck, 3-/5-türigDas Reserverad befindet sich im La‐
deraum unter der Abdeckung des La‐
deraumbodens. Es ist mit einer Flü‐
gelmutter gesichert.
Den doppelten Ladeboden in dem
Fall in oberer Position montieren 3 75.
Zum Entnehmen die Flügelmutter ab‐ schrauben und das Reserverad an‐
heben, senkrecht stellen und nach
oben herausnehmen.
Das ersetzte Rad oder Reserverad
immer mit der Flügelmutter fixieren,
wenn es in der Reserveradmulde ver‐
staut wird.Lieferwagen
Ladeboden entfernen.
Das Reserverad ist zusammen mit der Bodenabdeckung festge‐
schraubt.
Die Flügelmutter lösen und die Lade‐ bodenabdeckung anheben.

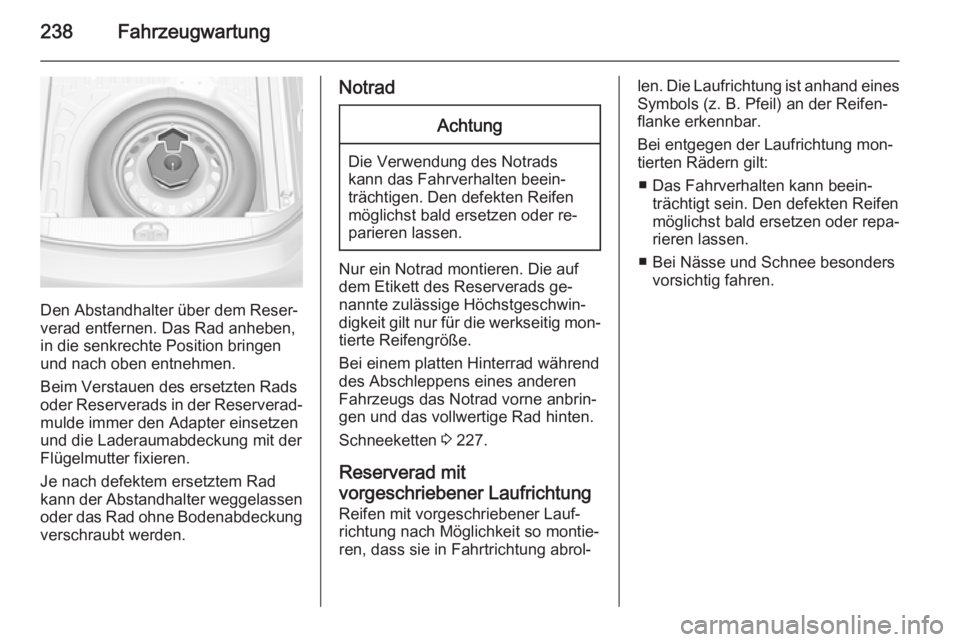

238Fahrzeugwartung
Den Abstandhalter über dem Reser‐
verad entfernen. Das Rad anheben,
in die senkrechte Position bringen und nach oben entnehmen.
Beim Verstauen des ersetzten Rads
oder Reserverads in der Reserverad‐
mulde immer den Adapter einsetzen
und die Laderaumabdeckung mit der
Flügelmutter fixieren.
Je nach defektem ersetztem Rad kann der Abstandhalter weggelassen oder das Rad ohne Bodenabdeckungverschraubt werden.
NotradAchtung
Die Verwendung des Notradskann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald ersetzen oder re‐
parieren lassen.
Nur ein Notrad montieren. Die auf dem Etikett des Reserverads ge‐
nannte zulässige Höchstgeschwin‐
digkeit gilt nur für die werkseitig mon‐ tierte Reifengröße.
Bei einem platten Hinterrad während
des Abschleppens eines anderen Fahrzeugs das Notrad vorne anbrin‐
gen und das vollwertige Rad hinten.
Schneeketten 3 227.
Reserverad mit
vorgeschriebener Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung nach Möglichkeit so montie‐
ren, dass sie in Fahrtrichtung abrol‐
len. Die Laufrichtung ist anhand eines
Symbols (z. B. Pfeil) an der Reifen‐
flanke erkennbar.
Bei entgegen der Laufrichtung mon‐
tierten Rädern gilt:
■ Das Fahrverhalten kann beein‐ trächtigt sein. Den defekten Reifen
möglichst bald ersetzen oder repa‐
rieren lassen.
■ Bei Nässe und Schnee besonders vorsichtig fahren.
