OPEL CORSA 2015.75 Betriebsanleitung (in German)

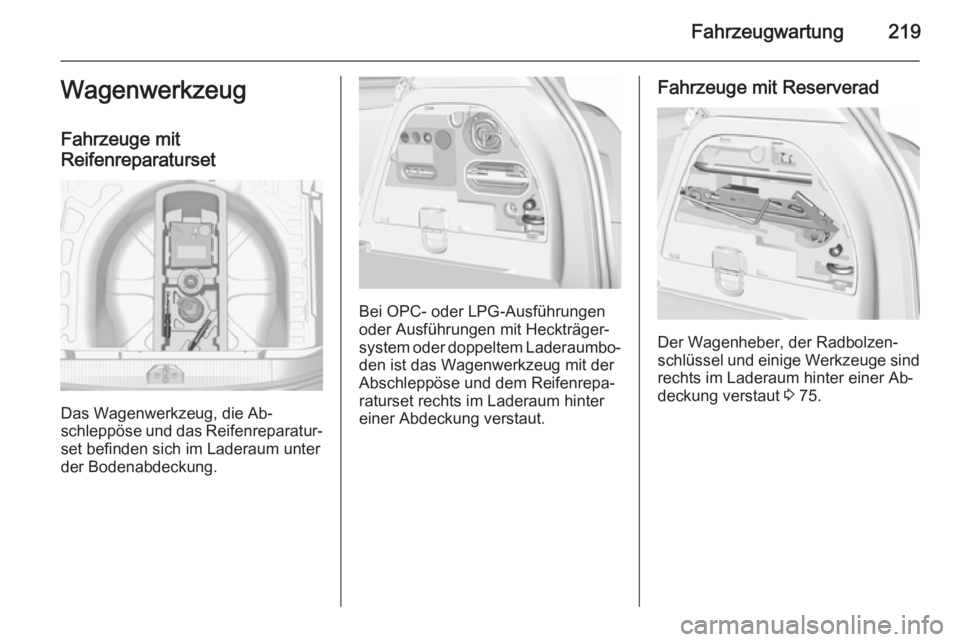

Fahrzeugwartung219Wagenwerkzeug
Fahrzeuge mit
Reifenreparaturset
Das Wagenwerkzeug, die Ab‐
schleppöse und das Reifenreparatur‐ set befinden sich im Laderaum unter
der Bodenabdeckung.
Bei OPC- oder LPG-Ausführungen
oder Ausführungen mit Heckträger‐
system oder doppeltem Laderaumbo‐
den ist das Wagenwerkzeug mit der
Abschleppöse und dem Reifenrepa‐
raturset rechts im Laderaum hinter
einer Abdeckung verstaut.
Fahrzeuge mit Reserverad
Der Wagenheber, der Radbolzen‐
schlüssel und einige Werkzeuge sind rechts im Laderaum hinter einer Ab‐
deckung verstaut 3 75.

220FahrzeugwartungRäder und ReifenReifenzustand, FelgenzustandÜber Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
Wir empfehlen, die Vorder- und Hin‐
terräder nicht zu tauschen, da dies
die Fahrzeugstabilität beeinträchti‐
gen kann. Immer die weniger ver‐
schlissenen Reifen an die Hinter‐
achse montieren.
Winterreifen
Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen Rä‐
dern montiert werden.Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 264.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Reifenbezeichnungen
Z. B. 195/55 R 16 95 H195=Reifenbreite in mm55=Querschnittsverhältnis (Rei‐
fenhöhe zu Reifenbreite) in %R=Gürtelbauart: RadialRF=Bauart: RunFlat16=Felgendurchmesser in Zoll95=Tragfähigkeits-Kennzahl,
Beispiel: „95“ entspricht
690 kgH=Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q=bis 160 km/hS=bis 180 km/hT=bis 190 km/hH=bis 210 km/hV=bis 240 km/hW=bis 270 km/hReifen mit vorgeschriebener
Laufrichtung Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden,
dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil) an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen.
Dies gilt auch bei Fahrzeugen mit
Reifendruck-Kontrollsystem.
Ventilkappe abschrauben.

Fahrzeugwartung221
Reifendruck 3 264.
Das Reifendruckhinweisschild am
rechten Türrahmen gibt die Original‐
reifen und die entsprechenden Rei‐
fendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für Som‐
mer- und Winterreifen.
Der ECO-Reifendruck dient dem Er‐
reichen eines möglichst geringen
Kraftstoffverbrauchs.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen.
Ermitteln Sie den richtigen Reifen‐
druckwert anhand der folgenden
Schritte:
■ Motoridentifikationsnummer ermit‐ teln. Motordaten 3 254.
■ Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die mög‐ lichen Reifenkombinationen 3 264.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung, in‐
neren Beschädigungen und da‐
durch bei hohen Geschwindigkei‐
ten zur Laufflächenablösung und
sogar zum Platzen des Reifens
führen.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung aus‐
schalten. Nach dem Anpassen des
Reifendrucks die Zündung einschal‐ ten und im Driver Information Center
auf der Seite Reifenbelastung die ent‐
sprechende Einstellung auswählen
3 100.
Reifendruck-
Kontrollsystem
Das Reifendruck-Kontrollsystem (TMPS) überprüft den Druck aller vier Reifen einmal pro Minute, sobald dieFahrzeuggeschwindigkeit einen be‐
stimmten Grenzwert überschreitet.

222FahrzeugwartungAchtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem Rei‐ fendruck und stellt keinen Ersatzfür die regelmäßige Reifenwar‐
tung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen Rei‐
fendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich vorgeschrieben ist, wird bei Verwen‐
dung von Rädern ohne Drucksenso‐ ren die Typgenehmigung ungültig.
Die aktuellen Reifendrücke können
im Fahrzeug Informationsmenü ?
im Driver Information Center (DIC) angezeigt werden.
Das Menü kann mit den Tasten auf
dem Blinkerhebel aufgerufen werden.
Auf MENU drücken, um Fahrzeug In‐
formationsmenü ? auszuwählen.
Reifendruck-Kontrollsystem durch
Drehen des Einstellrädchens wählen.
Baselevel- und Midlevel-Display:Die Reifendrücke werden für jeden
Reifen jeweils auf einer eigenen Seite angezeigt.
Uplevel-Display:

Fahrzeugwartung223
Die Reifendrücke aller Reifen werden
auf einer einzigen Seite angezeigt.
Der Systemstatus und Druckwarnun‐
gen werden durch eine Meldung mit
dem Hinweis auf den betreffenden
Reifen im DIC angezeigt.
Für die Warnmeldungen berücksich‐
tigt das System die Reifentemperatur.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 98.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 264.
Wenn w 60 bis 90 Sekunden lang
blinkt und dann im Dauerlicht auf‐
leuchtet, liegt ein Fehler im System
vor. Hilfe einer Werkstatt in Anspruch
nehmen.
Zur Aktualisierung der Reifendruck‐
werte im DIC muss das Fahrzeug ge‐
gebenenfalls nach dem Aufpumpen
eine Zeit lang gefahren werden. In
dieser Zeit kann die Anzeige w auf‐
leuchten.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt erlischt, kann dies ein Hinweis
auf einen nachlassenden Reifen‐
druck sein. Reifendruck prüfen.
Fahrzeugmeldungen 3 108.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung aus‐
schalten.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der Rei‐
fendruck nicht korrekt angezeigt und
w leuchtet durchgehend.
Reserveräder bzw. Noträder sind
nicht mit Drucksensoren ausgestat‐
tet. Für diese Reifen ist das Reifen‐
druck-Kontrollsystem nicht aktiv.
Kontrollleuchte w leuchtet auf. Für
die übrigen drei Reifen ist das System weiterhin in Betrieb.Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller zu‐
gelassene Reparatursätze verwen‐
det werden.
Externe Funkanlagen mit hoher Leis‐
tung können das Reifendruck-Kon‐
trollsystem stören.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐
tiert und gewartet werden. Beim ver‐
schraubten Sensor den Ventilkörper
und den Dichtring ersetzen. Beim ge‐ clipsten Sensor den kompletten Ven‐
tilschaft ersetzen.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 264 an die Beladung an‐
passen und im Menü
Reifenbelastung im Driver Informa‐
tion Center (DIC), Fahrzeug Informa‐
tionsmenü ? die entsprechende

224Fahrzeugwartung
Einstellung auswählen 3 100. Diese
Einstellung gilt als Bezug für die Rei‐ fendruckwarnungen.
Das Menü Reifenbelastung wird nur
angezeigt, wenn das Fahrzeug steht
und die Parkbremse betätigt ist. Bei
Fahrzeugen mit Automatikgetriebe
muss sich der Wählhebel in Stellung
P befinden.
Baselevel- und Midlevel-Display:wählen ■ LO für Komfort-Reifendruck mit bis
zu drei Insassen.
■ ECO für Eco-Reifendruck mit bis zu
drei Insassen.
■ Hi bei voller Beladung.
Uplevel-Display:
wählen ■ Leicht für Komfort-Reifendruck mit
bis zu drei Insassen.
■ Eco für Eco-Reifendruck mit bis zu
drei Insassen.
■ Max bei voller Beladung.
TPMS-Sensorabgleich
Jeder TPMS-Sensor hat einen ein‐
deutigen Identifizierungscode. Nach
dem Umsetzen der Räder, dem Aus‐
tausch des kompletten Radsatzes
oder dem Austausch eines oder meh‐ rerer TPMS-Sensoren muss der Iden‐
tifizierungscode auf die neue Radpo‐
sition abgestimmt werden. Der
TPMS-Sensorabgleich muss außer‐
dem ausgeführt werden, wenn das
eingesetzte Reserverad wieder durch einen normalen Reifen mit TPMS-
Sensor ersetzt wird.
Die Störungsanzeige w und die
Warnmeldung oder der Code sollten
beim nächsten Zündzyklus erlö‐
schen. Die Sensoren werden mit
einem Anlernwerkzeug für das TPMS in der folgenden Reifenfolge auf die
Radpositionen abgestimmt: linkes
Vorderrad, rechtes Vorderrad, rech‐
tes Hinterrad, linkes Hinterrad. Der
Blinker an der jeweils aktiven Position leuchtet auf, bis der Sensor neu ab‐gestimmt ist.

Fahrzeugwartung225
Wenden Sie sich zwecks Wartung
oder Erwerb eines Anlernwerkzeugs
an Ihre Werkstatt. Die Abstimmung
der ersten Radposition dauert
2 Minuten, die Abstimmung aller vier
Radpositionen insgesamt 5 Minuten.
Wenn der Vorgang länger dauert,
wird die Abstimmung abgebrochen
und Sie müssen wieder von vorne be‐
ginnen.
Schritte des TPMS-Sensorabgleichs: 1. Die Parkbremse anziehen.
2. Zündung einschalten.
3. Bei Fahrzeugen mit Automatikge‐
triebe den Wählhebel in Stellung
P bringen.
Bei Fahrzeugen mit automatisier‐
tem Schaltgetriebe: Bremspedal
gedrückt halten. Den Wählhebel
in Stellung N bringen und
5 Sekunden halten, bis im DIC P
angezeigt wird. P zeigt an, dass
der TMPS-Sensorabgleich ge‐
startet werden kann.
Bei Fahrzeugen mit Schaltge‐
triebe: Leerlauf einlegen.4. Wählen Sie mit MENU am Blink‐
erhebel das Fahrzeug Informati‐
onsmenü ? im DIC aus.
5. Mit dem Einstellrädchen zum Rei‐
fendruckmenü blättern.
Baselevel- und Midlevel-Display:
Uplevel-Display:
6. Auf SET/CLR drücken, um den
Sensorabgleich zu starten. Eine
Meldung muss eingeblendet wer‐
den, die eine Bestätigung des
Vorgangs anfordert.
7. Erneut auf SET/CLR drücken, um
die Auswahl zu bestätigen. Zwei
Huptöne zeigen an, dass sich der Empfänger im Anlernmodus be‐
findet.
8. Mit dem linken Vorderrad begin‐ nen.
9. Das Anlernwerkzeug in der Nähe des Ventilschafts gegen die Rei‐
fenflanke halten. Dann die Taste
drücken, um den TPMS-Sensor

226Fahrzeugwartung
zu aktivieren. Ein Hupsignaltonbestätigt, dass der Identifizie‐
rungscode des Sensors auf diese
Radposition abgestimmt wurde.
10. Zum rechten Vorderrad gehen und den Vorgang in Schritt 9 wie‐derholen.
11. Zum rechten Hinterrad gehen und
den Vorgang in Schritt 9 wieder‐
holen.
12. Zum linken Hinterrad gehen und den Vorgang in Schritt 9 wieder‐
holen. Zwei Huptöne zeigen an,
dass der Identifizierungscode auf
das linke Hinterrad abgestimmt
und die Abstimmung der TPMS-
Sensoren abgeschlossen wurde.
13. Zündung ausschalten.
14. Alle vier Reifen mit dem empfoh‐ lenen Reifendruck gemäß Aufkle‐ber aufpumpen.
15. Sicherstellen, dass der Status der
Beladung dem ausgewähltem
Druck entspricht 3 100.Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die Reifen‐
druckwerte am Reifenhinweisschild
und in der Reifendrucktabelle gelten
für kalte Reifen (20 °C). Der Druck
steigt um nahezu 10 kPa je 10 °C
Temperaturanstieg. Beachten Sie
dies, wenn der Reifendruck bei war‐
men Reifen geprüft wird.
Der im DIC angezeigte Wert für den
Reifendruck ist der tatsächliche Rei‐
fendruck. Für einen abgekühlten Rei‐
fen wird ein niedrigerer Wert ange‐
zeigt. Dies ist normal und kein Hin‐
weis auf eine Reifenundichtigkeit.
Profiltiefe
Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm
(bei Winterreifen 4 mm) ausgetauscht werden.Aus Sicherheitsgründen wird emp‐
fohlen, dass die Profiltiefe der Reifen
einer Achse um nicht mehr als 2 mm
variiert.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator) ab‐
gefahren ist. Seine Lage wird durch Markierungen an der Reifenflanke
angezeigt.
Reifen altern, auch wenn sie nicht ge‐
fahren werden. Wir empfehlen, die
Reifen nach sechs Jahren zu erset‐
zen.

Fahrzeugwartung227Reifenumrüstung
Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐ zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.Achtung
Bei der Umstellung auf 14-Zoll-Räder wird die Bodenfrei‐
heit reduziert. Das muss beim
Fahren über Hindernisse berück‐
sichtigt werden.
9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der Be‐
triebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene Rad‐
abdeckungen und Reifen verwendet
werden, die allen relevanten Anforde‐ rungen für die jeweiligen Rad- und
Reifenkombinationen entsprechen.
Werden keine werkseitig zugelasse‐
nen Radabdeckungen und Reifen
verwendet, dürfen die Reifen keinen
Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Stahlräder: Bei der Verwendung von
Felgenschlössern keine Radkappen
befestigen.
Schneeketten
Schneeketten sind nur an den Vor‐
derrädern zulässig.
Immer engmaschige Schneeketten
verwenden, die an der Lauffläche und
an den Reifeninnenseiten (ein‐
schließlich Kettenschloss) maximal
10 mm auftragen.
9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.

228Fahrzeugwartung
Schneeketten sind bei Reifen derGrößen 175/70 R14, 185/70 R14,
185/65 R15 und 205/45 R17 zulässig.
Schneeketten sind bei Reifen der
Größe 195/55 R16 mit Felgen der
Größe 16 x 6 oder 16 x 6,5 zulässig
(bei letzterer Felgengröße nur in Ver‐ bindung mit eingeschränktem Lenk‐
winkel). Hilfe einer Werkstatt in An‐
spruch nehmen.
Schneeketten sind nicht auf Reifen
der Größe 215/45 R17 oder
215/40 R18 zulässig.
Am Notrad ist das Anbringen einer
Schneekette nicht zulässig.
Reifenreparaturset
Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen
entfernen.
Schäden am Reifen, die größer als 4 mm sind oder sich an der Seiten‐
wand in der Nähe der Felge befinden, können mit dem Reifenreparatursetnicht repariert werden.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht für längere Zeit verwenden.
Das Lenkverhalten und Handling
können beeinträchtigt sein.
Bei einer Reifenpanne:
Parkbremse anziehen, ersten Gang
oder Rückwärtsgang bzw. P einle‐
gen.
Das Reifenreparaturset ist im Lade‐
raum verstaut.
Je nach Ausstattung befindet sich
das Reifenreparaturset in einem
Staufach in der rechten Seitenwand oder in einem Staufach unter der Bo‐ denabdeckung.
Fahrzeuge mit
Reifenreparaturset unter der Bodenabdeckung
1. Reifenreparaturset aus dem Stau‐
fach herausnehmen.
2. Kompressor herausnehmen.
